Parameterbeschreibung

3.12 Parameter 13-** Smart Logic

Die Smart Logic Control (SLC) ist im Wesentlichen eine
Folge benutzerdefinierter Aktionen (siehe
Parameter 13-52 SL-Controller Aktion [x]), die ausgeführt
werden, wenn das zugehörige Ereignis (siehe
Parameter 13-51 SL-Controller Ereignis [x]) als wahr ermittelt
wird. Die Ereignisse und Aktionen sind nummeriert und
paarweise geordnet. Wenn also das erste Ereignis erfüllt ist
(d. h., WAHR ist), wird die erste Aktion ausgeführt. Danach
werden die Bedingungen des zweiten Ereignisses
ausgewertet, und wenn WAHR, wird die zweite Aktion
ausgeführt usw. Es wird jeweils nur ein Ereignis
ausgewertet. Ist das Ereignis FALSCH, wird während des
aktuellen Abtastintervalls keine Aktion (in der SLC)
ausgeführt und es werden keine anderen Ereignisse
ausgewertet. Das bedeutet, wenn die SLC startet, wird bei
jedem Abtastintervall zuerst das erste Ereignis (und nur das
erste) ausgewertet. Nur wenn das erste Ereignis als TRUE
(WAHR) ausgewertet wird, führt die SLC die erste Aktion
aus und beginnt, das zweite Ereignis auszuwerten. Sie
können 1–20 Ereignisse und Aktionen programmieren.
Wenn das letzte Ereignis/die letzte Aktion ausgeführt
worden ist, beginnt die Sequenz neu beim ersten

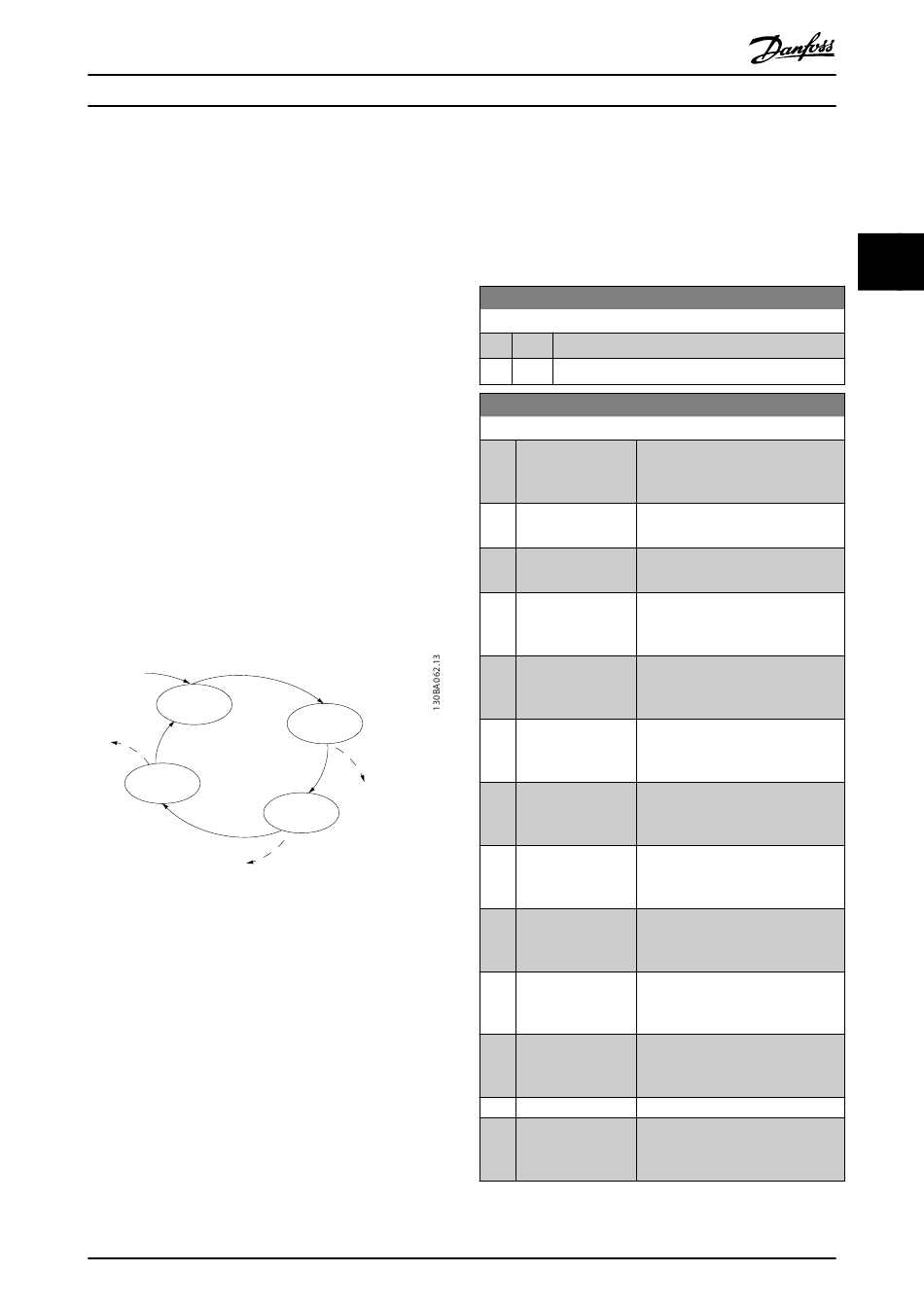

Ereignis/bei der ersten Aktion. Abbildung 3.40 zeigt ein
Beispiel mit drei Ereignissen/Aktionen:
Start
Ereignis P13-01
Zustand 1
Ereignis 1/
Aktion 1
Stop
Ereignis P13-02
Zustand 4
Ereignis 4/
Aktion 4
Abbildung 3.40 Smart Logic-Ereignisaktionen
Starten und Stoppen der SLC
Sie können die SLC durch Auswahl von [1] Ein oder [0] Aus
in Parameter 13-00 Smart Logic Controller starten und
stoppen. Die SLC startet immer in Zustand 0 (in dem sie
das erste Ereignis auswertet). Die SLC startet, wenn das
Startereignis (definiert unter Parameter 13-01 SL-Controller
Start) als WAHR bewertet wird (vorausgesetzt, dass [1] Ein
unterParameter 13-00 Smart Logic Controller ausgewählt ist).
Die SLC stoppt, wenn das Stoppereignis
(Parameter 13-02 SL-Controller Stopp) WAHR ist.
Parameter 13-03 SL-Parameter Initialisieren setzt alle SLC-
Parameter zurück und startet die Programmierung von
Neuem.
MG20OB03
Programmierhandbuch
Zustand 2
Ereignis 2/
Aktion 2
Stop
Ereignis P13-02
Zustand 3
Ereignis 3/
Aktion 3
Stop
Ereignis P13-02
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.

3.12.1 13-0*SLC-Einstellungen

Parameter zum Aktivieren und Definieren der Smart Logic
Control (SLC Ablaufsteuerung). Der Frequenzumrichter
führt die Logikfunktionen und Vergleicher immer im
Hintergrund aus. Dies ermöglicht getrennte Steuerung von
Digitaleingängen und -ausgängen.
13-00 Smart Logic Controller
Option: Funktion:
[0] Aus Deaktiviert den Smart Logic Controller.
[1] Ein Aktiviert den Smart Logic Controller.
13-01 SL-Controller Start
Option: Funktion:
Definiert, bei welchem Ereignis die
Smart Logic Control gestartet
werden soll.
[0] FALSCH Gibt einen festen Wert für FALSCH in
die Logikregel ein.
[1] WAHR Gibt einen festen Wert für Wahr in
die Logikregel ein.
[2] Motor ein Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
[3] Im Bereich Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
[4] Ist=Sollwert Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
[5] Moment.grenze Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
[6] Stromgrenze Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
[7] Außerh.Stromber. Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
[8] Unter Min.-Strom Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
[9] Über Max.-Strom Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
[10] Außerh.Drehzahlber.
[11] Unter Min.-Drehzahl Zur weiteren Beschreibung siehe
Parametergruppe 5-3* Digita-
lausgänge.
