5 Elektrische Installation
Kabellänge und -querschnitt
Der Frequenzumrichter ist mit einer bestimmten Kabellänge und einem bestimmten Kabelquerschnitt getestet worden. Wird der Kabelquerschnitt erhöht,
so erhöht sich auch der kapazitive Widerstand des Kabels - und damit der Ableitstrom - sodass die Kabellänge dann entsprechend verringert werden
muss.
Taktfrequenz
Wenn der Frequenzumrichter zusammen mit einem LC-Filter verwendet wird, um z. B. die Störgeräusche des Motors zu reduzieren, muss die Taktfrequenz
in Par. 14-01 Switching Frequency
Vorsichtsmaßnahmen bei der Benutzung von Aluminiumleitern
Von Aluminiumleitern ist bei Kabelquerschnitten unter 35 mm² abzuraten. Die Klemmen können zwar Aluminiumleiter aufnehmen, aber die Leiterober-
fläche muss sauber sein, und Oxidation muss zuvor entfernt und durch neutrales, säurefreies Vaselinefett zukünftig verhindert werden.
Außerdem muss die Klemmenschraube wegen der Weichheit des Aluminiums nach zwei Tagen nachgezogen werden. Es ist wichtig, dass der Anschluss
gasdicht eingefettet ist, um erneute Oxidation der Aluminiumoberfläche zu verhindern.
Alle dreiphasigen Standard-Asynchronmotoren können an den Frequen-
5
zumrichter angeschlossen werden. Normalerweise wird für kleine Moto-
ren eine Sternschaltung (230/400 V, D/Y) und für große Motoren
Dreieckschaltung verwendet (400/690 V, D/Y). Schaltungsart (Stern/
Dreieck) und Anschlussspannung sind auf dem Motor-Typenschild ange-
geben.
ACHTUNG!
Bei Motoren ohne Phasentrennpapier oder eine geeignete Isolation, welche für den Betrieb an einem Zwischenkreisumrichter benötigt
wird, muss ein LC-Filter am Ausgang des Frequenzumrichters vorgesehen werden. (Motoren, die IEC 60034-17 erfüllen, benötigen kein
Sinusfilter.)
Nr. 96
U
U1
W2
U1
Nr. 99
PE
Tabelle 5.6: 3- und 6-Draht-Motoranschluss.
30
entsprechend der Angabe zu dem verwendeten LC-Filter eingestellt werden.
97 98 Motorspannung 0-100 % der Netzspannung
V W 3 Drähte aus Motor
V1 W1
6 Drähte aus Motor, Dreieckschaltung
U2 V2
V1 W1 6 Drähte aus Motor, Sternschaltung
U2, V2, W2 sind miteinander zu verbinden
(optionaler Klemmenblock)
Erdanschluss
MG.20.M5.03 - VLT

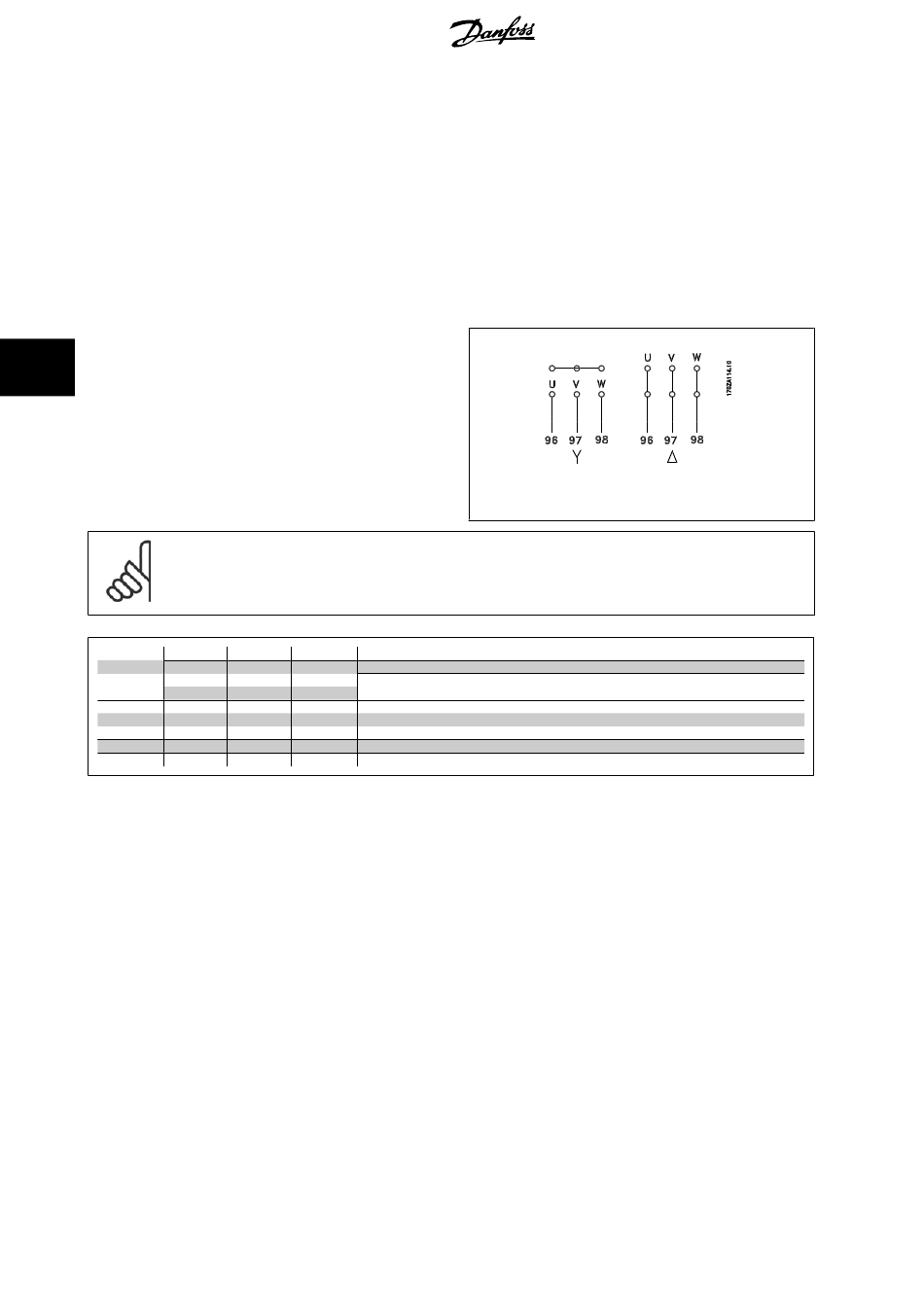

Abbildung 5.19: Klemmen für Motoranschluss
®
