4 Elektrische Installation
Abschirmung von Kabeln:
Vermeiden Sie verdrillte Schirmenden (Pigtails), die hochfrequent nicht ausreichend wirksam sind. Wenn der Kabelschirm unterbrochen werden muss (z.
B. um ein Motorschütz oder einen Reparaturschalter zu installieren), muss die Abschirmung an der Unterbrechung mit der geringstmöglichen HF-Impedanz
fortgeführt werden (großflächige Schirmauflage).
Schließen Sie den Motorkabelschirm am Schirmblech des Frequenzumrichters und am Metallgehäuse des Motors an.
Stellen Sie die Schirmungsverbindungen mit einer möglichst großen Kontaktfläche (Schirmbügel) her. Dies kann unter Verwendung des im Lieferumfang
des Frequenzumrichters enthaltenen Zubehörs erfolgen.
Kabellänge und -querschnitt:
Der Frequenzumrichter ist mit einer bestimmten Kabellänge auf EMV getestet worden. Das Motorkabel muss möglichst kurz sein, um Störungen und
Ableitströme auf ein Minimum zu beschränken.
4
Taktfrequenz:
Wenn der Frequenzumrichter zusammen mit einem Sinusfilter verwendet wird, um z. B. die Störgeräusche des Motors zu reduzieren, muss die Taktfre-
Taktfrequenz
quenz in Par. 14-01
Klemme Nr.
96
U
U1
W2
U1
1)
Schutzleiteranschluss
52
entsprechend der Angabe zu dem verwendeten Sinusfilter eingestellt werden.
97
98
99
V
W
Motorspannung 0-100 % der Netzspannung
PE
1)
Anschlussklemmen am FU
V1
W1

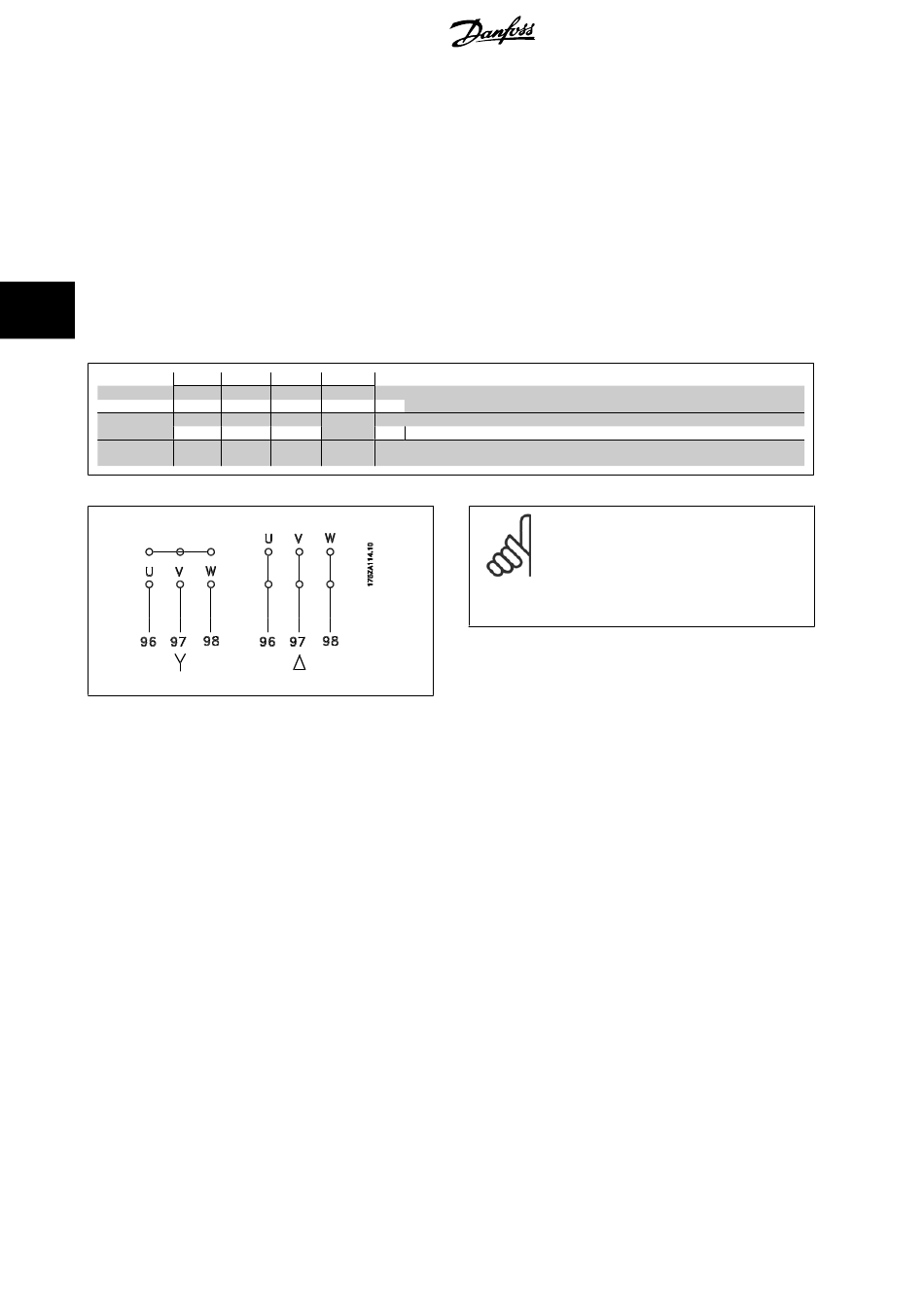

Dreieckschaltung
PE
1)
U2
V2
6 Drähte aus Motor
V1
W1
PE
1)
Sternschaltung (U2, V2, W2)
U2, V2, W2 sind miteinander zu verbinden.
MG.11.F2.03 - VLT
Produkthandbuch für VLT HVAC Drive High
ACHTUNG!
Bei Motoren ohne Phasentrennpapier oder eine geeig-
nete Isolation, welche für den Betrieb an einem Zwi-
schenkreisumrichter benötigt wird, muss ein LC-Filter
am Ausgang des Frequenzumrichters vorgesehen wer-
den.
®
