3.5 Elektrische Installation

3.5.1 Leistungsanschlüsse
Kabel und Sicherungen
ACHTUNG!
Allgemeiner Hinweis zu Kabeln
Befolgen Sie stets die nationalen und örtlichen Vorschriften zum Kabelquerschnitt und zur Umgebungstemperatur. Verwenden Sie nach
Möglichkeit Kupferleiter. Diese müssen in UL-Anwendungen für 75 °C ausgelegt sein, bei Nicht-UL-Anwendungen sind 75 und 90 °C
akzeptabel.

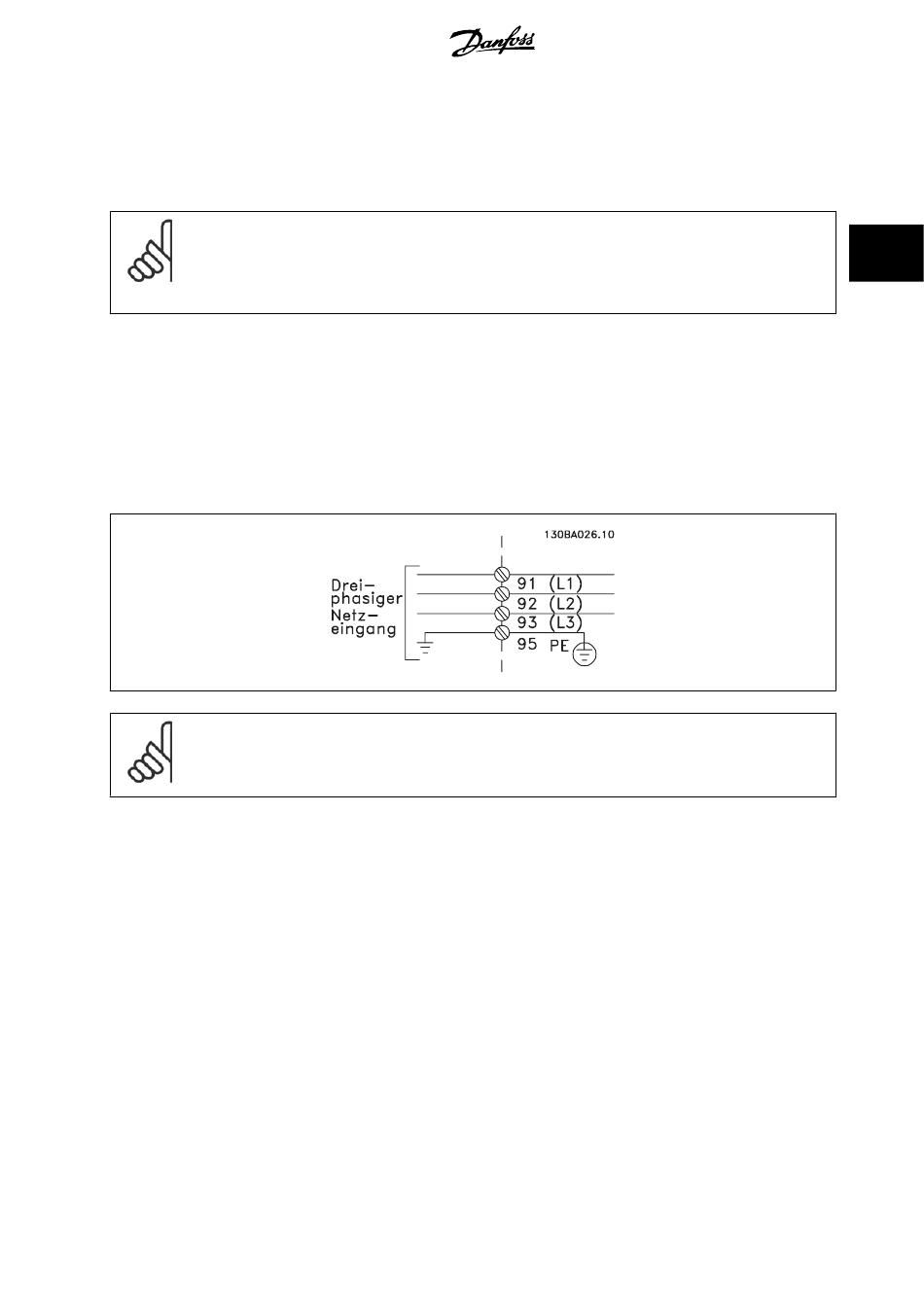

Die Leistungskabelanschlüsse sind wie nachstehend abgebildet angeordnet. Die Dimensionierung des Kabelquerschnitts muss gemäß örtlichen und na-
tionalen Vorschriften und Nennströmen erfolgen. Näheres siehe unter
Zum Schutz des Frequenzumrichters müssen die empfohlenen Sicherungen verwendet werden, oder das Gerät muss über integrierte Sicherungen ver-
fügen. Empfohlene Sicherungen können den Tabellen im Abschnitt Sicherungen entnommen werden. Der Einsatz der richtigen Sicherungen gemäß
örtlichen und nationalen Vorschriften muss sichergestellt werden.
Bei Varianten mit Hauptschalter ist dieser auf der Netzseite vorverdrahtet.
ACHTUNG!
Das Motorkabel muss abgeschirmt sein. Bei Verwendung eines nicht abgeschirmten Kabels sind einige EMV-Anforderungen nicht erfüllt.
Verwenden Sie ein abgeschirmtes Motorkabel, um die Anforderungen der EMV-Richtlinie einzuhalten. Nähere Informationen hierzu
unter EMV-Spezifikationen
Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel
Abschirmung von Kabeln:
Vermeiden Sie verdrillte Schirmenden (Pigtails), die hochfrequent nicht ausreichend wirksam sind. Wenn der Kabelschirm unterbrochen werden muss (z.
B. um ein Motorschütz oder einen Reparaturschalter zu installieren), muss die Abschirmung an der Unterbrechung mit der geringstmöglichen HF-Impedanz
fortgeführt werden (großflächige Schirmauflage).
Schließen Sie den Motorkabelschirm am Schirmblech des Frequenzumrichters und am Metallgehäuse des Motors an.
Stellen Sie die Schirmungsverbindungen mit einer möglichst großen Kontaktfläche (Schirmbügel) her. Dies kann unter Verwendung des im Lieferumfang
des Frequenzumrichters enthaltenen Zubehörs erfolgen.
Kabellänge und -querschnitt:
Der Frequenzumrichter ist mit einer bestimmten Kabellänge auf EMV getestet worden. Das Motorkabel muss möglichst kurz sein, um Störungen und
Ableitströme auf ein Minimum zu beschränken.
Taktfrequenz:
Wenn der Frequenzumrichter zusammen mit einem Sinusfilter verwendet wird, um z. B. die Störgeräusche des Motors zu reduzieren, muss die Taktfre-
Taktfrequenz
quenz in Par. 14-01 entsprechend der Angabe zu dem verwendeten Sinusfilter eingestellt werden.
Technische Daten
im Projektierungshandbuch .
MG.33.U3.03 - VLT ® ist eine eingetragene Marke von Danfoss.
.
Allgemeine technische Daten
.
3 Installieren
