4.1.9. Anschluss des Motors - Vorbemerkungen

Hinweise zu korrekten Maßen von Motorkabelquerschnitt und -länge finden Sie im Kapitel
meine technische Daten
•
•
•
•
•
•
Kabellänge und -querschnitt
Der Frequenzumrichter ist mit einer bestimmten Kabellänge und einem bestimmten Kabelquer-
schnitt getestet worden. Wird der Kabelquerschnitt erhöht, so erhöht sich auch der kapazitive
Widerstand des Kabels - und damit der Ableitstrom - sodass die Kabellänge dann entsprechend
verringert werden muss.
Taktfrequenz
Wenn der Frequenzumrichter zusammen mit einem LC-Filter verwendet wird, um z. B. die Stör-
geräusche des Motors zu reduzieren, muss die Taktfrequenz in
der Angabe zu dem verwendeten LC-Filter eingestellt werden.
Aluminiumleiter
Von Aluminiumleitern ist abzuraten. Die Klemmen können zwar Aluminiumleiter aufnehmen, aber
die Leiteroberfläche muss sauber sein, und Oxidation muss zuvor entfernt und durch neutrales,
säurefreies Vaselinefett zukünftig verhindert werden.
Außerdem muss die Klemmenschraube wegen der Weichheit des Aluminiums nach zwei Tagen
nachgezogen werden. Es ist wichtig, dass der Anschluss gasdicht eingefettet ist, um erneute Oxi-
dation zu verhindern.
Alle dreiphasigen Standard-Asynchronmoto-
ren können an den Frequenzumrichter ange-
schlossen werden. Normalerweise wird für
kleine Motoren Sternschaltung (230/400 V, D/
Y), und für große Motoren Dreieckschaltung
verwendet (400/690 V, D/Y). Schaltungsart
(Stern/Dreieck) und Anschlussspannung sind
auf dem Motor-Typenschild angegeben.
.
Benutzen Sie ein abgeschirmtes Motorkabel, um die Anforderungen der EMV-Richtlinie
einzuhalten.
Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme auf ein Mini-
mum zu beschränken.
Schließen Sie den Motorkabelschirm am Abschirmblech des VLT HVAC Drive und am Me-
tallgehäuse des Motors an (z. B. EMV-Verschraubungen).
Stellen Sie die Schirmungsverbindungen mit einer möglichst großen Kontaktfläche
(Schirmbügel) her. Dies kann unter Verwendung des im Lieferumfang des VLT HVAC
Drive enthaltenen Zubehörs erfolgen.
Vermeiden Sie verdrillte Schirmenden („Pigtails"), die hochfrequent nicht ausreichend
wirksam sind.
Wenn der Kabelschirm unterbrochen werden muss (z. B. um ein Motorschütz oder einen
Reparaturschalter zu installieren), muss die Abschirmung hinter der Unterbrechung mit
der geringstmöglichen HF-Impedanz fortgeführt werden.
ACHTUNG!
Bei Motoren ohne Phasentrennpapier oder eine geeignete Isolation, welche für den
Betrieb an einem Zwischenkreisumrichter benötigt wird, muss ein LC-Filter am Aus-
gang des Frequenzumrichters vorgesehen werden.
MG.11.A4.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
4. Elektrische Installation
Parameter 14-01

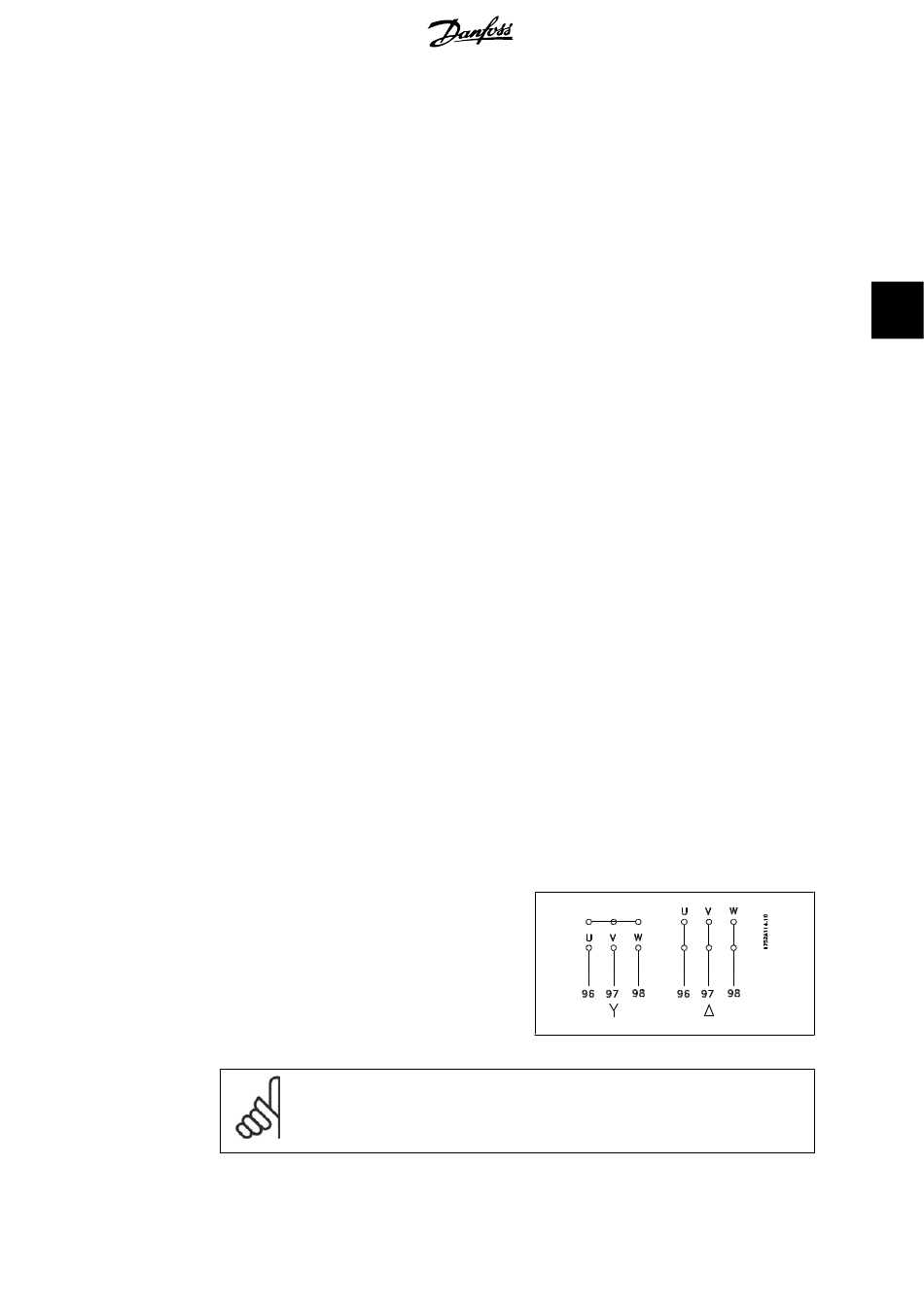

Illustration 4.10: Klemmen für Motoranschluss
