5. Elektrische Installation

5.1.19. Elektrische Installation und Steuerkabel

5

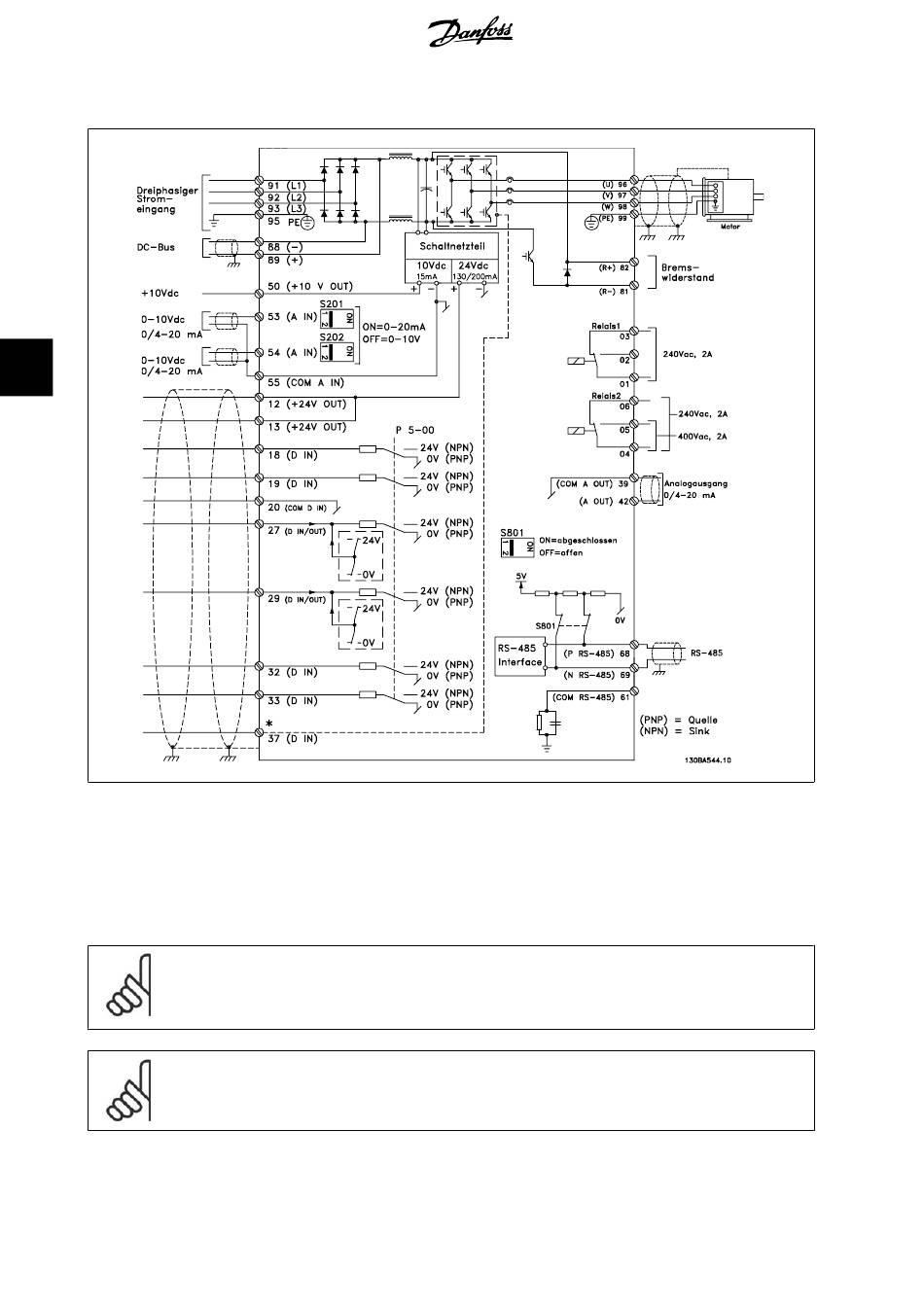

Abbildung 5.30: Elektrische Installation, Übersicht (Klemme 37 nur für Geräte mit Funktion „Sicherer Stopp".)
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen und je nach Installation infolge von Störungen von den Netzstromkabeln zu 50/60
Hz-Brummschleifen führen.
In diesem Fall kann man versuchen, ob durch einseitiges Auflegen des Kabelschirms bzw. durch Verbinden des Kabelschirms über einen 100 nF-Kon-
densator mit Masse eine Besserung herbeigeführt werden kann.
ACHTUNG!
Die Digital- und Analogein- und -ausgänge sollten aufgeteilt nach Signalart an die Bezugspotentiale des Frequenzumrichters ange-
schlossen werden (Klemme 20, 39 und 55), um Fehlerströme auf dem Massepotential zu verhindern. Beispielsweise vermeidet es
Schalten an Digitaleingängen, die das Analogeingangssignal stören.
ACHTUNG!
Steuerkabel müssen abgeschirmt sein.
40
®
