4.1.19. Elektrische Installation und Steuerkabel

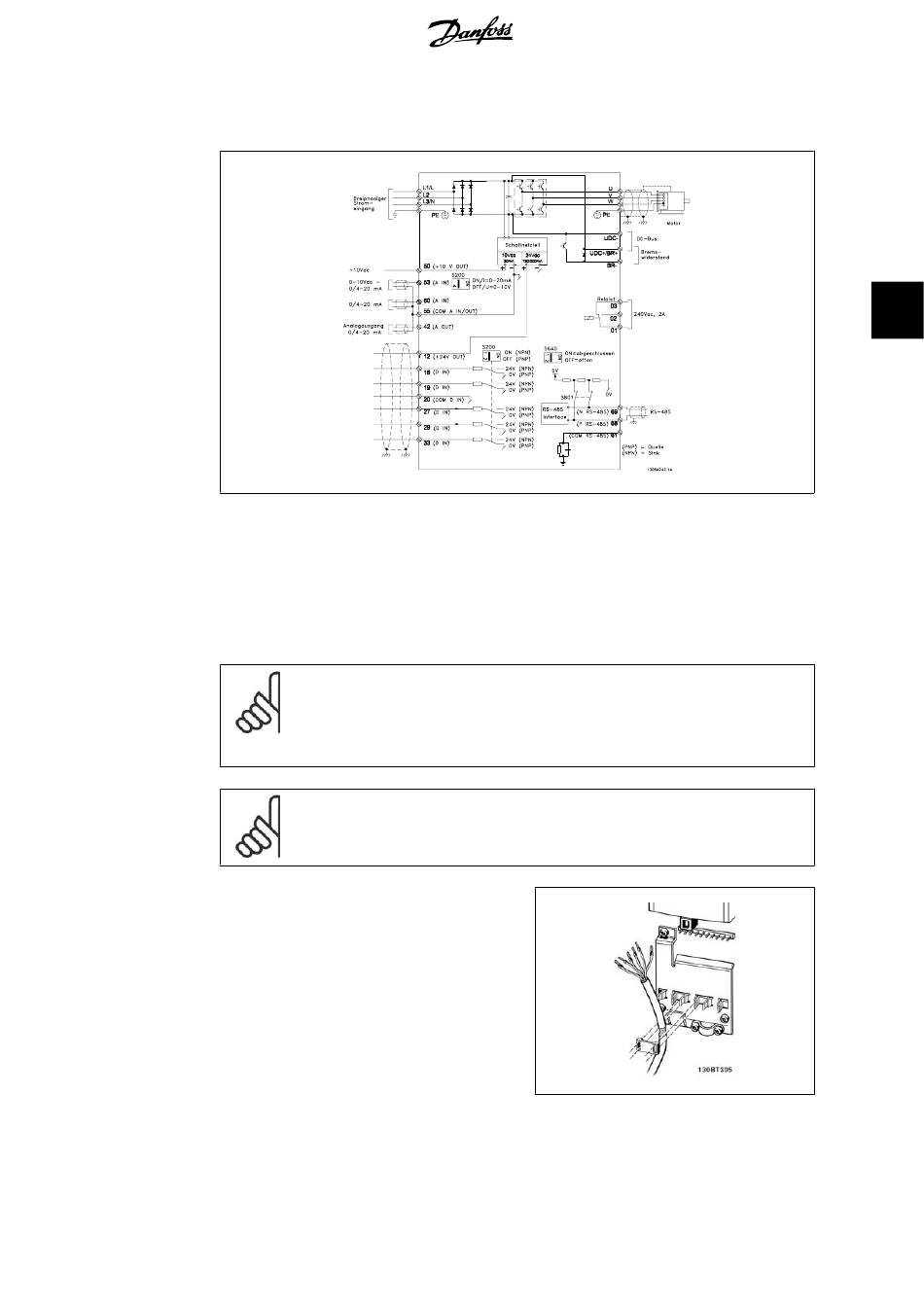

Illustration 4.28: Elektrische Installation, Übersicht
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen und je nach Installation in-
folge von Störungen von den Netzstromkabeln zu 50/60 Hz-Brummschleifen führen.
In diesem Fall kann man versuchen, ob durch einseitiges Auflegen des Kabelschirms bzw. durch
Verbinden des Kabelschirms über einen 100 nF-Kondensator mit Masse eine Besserung herbei-
geführt werden kann.
1.
Zur richtigen Terminierung von Steuerkabeln
siehe Abschnitt
kabel
.
ACHTUNG!
Die Digital- und Analogein- und -ausgänge sollten aufgeteilt nach Signalart an die
Bezugspotentiale des Frequenzumrichters angeschlossen werden (Klemme 20, 39
und 55), um Fehlerströme auf dem Massepotential zu verhindern. Beispielsweise
kann das Schalten eines Digitaleingangs das Analogeingangssignal stören.
ACHTUNG!
Steuerkabel müssen abgeschirmt sein.
Benutzen Sie einen Bügel aus dem
Montagezubehör, um den Kabel-
schirm auf dem Schirmblech zu fixie-
ren.
Erdung abgeschirmter Steuer-
