4.1.19. Elektrische Installation und Steuerkabel

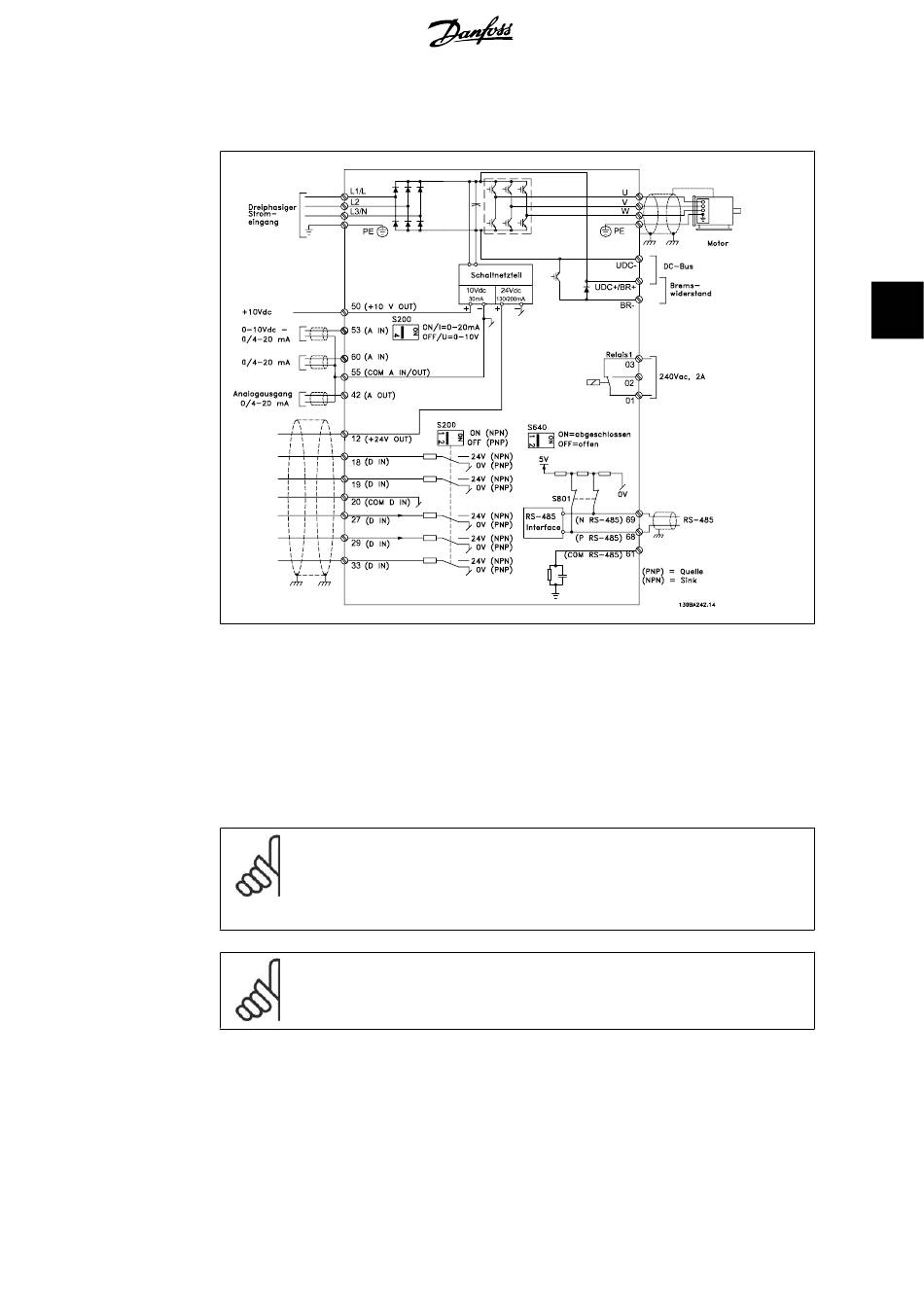

Abbildung 4.28: Abbildung 1.1: Elektrische Installation, Übersicht (Klemme 37 nur für Geräte mit Funktion
„Sicherer Stopp".)
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen und je nach Installation in-
folge von Störungen von den Netzstromkabeln zu 50/60 Hz-Brummschleifen führen.
In diesem Fall kann man versuchen, ob durch einseitiges Auflegen des Kabelschirms bzw. durch
Verbinden des Kabelschirms über einen 100 nF-Kondensator mit Masse eine Besserung herbei-
geführt werden kann.
®
HVAC Drive
ACHTUNG!
Die Digital- und Analogein- und -ausgänge sollten aufgeteilt nach Signalart an die
Bezugspotentiale des Frequenzumrichters angeschlossen werden (Klemme 20, 39
und 55), um Fehlerströme auf dem Massepotential zu verhindern. Beispielsweise
vermeidet es Schalten an Digitaleingängen, die das Analogeingangssignal stören.
ACHTUNG!
Steuerkabel müssen abgeschirmt sein.
