5 Elektrische Installation

5.1.25 Elektrische Installation und Steuerkabel

5

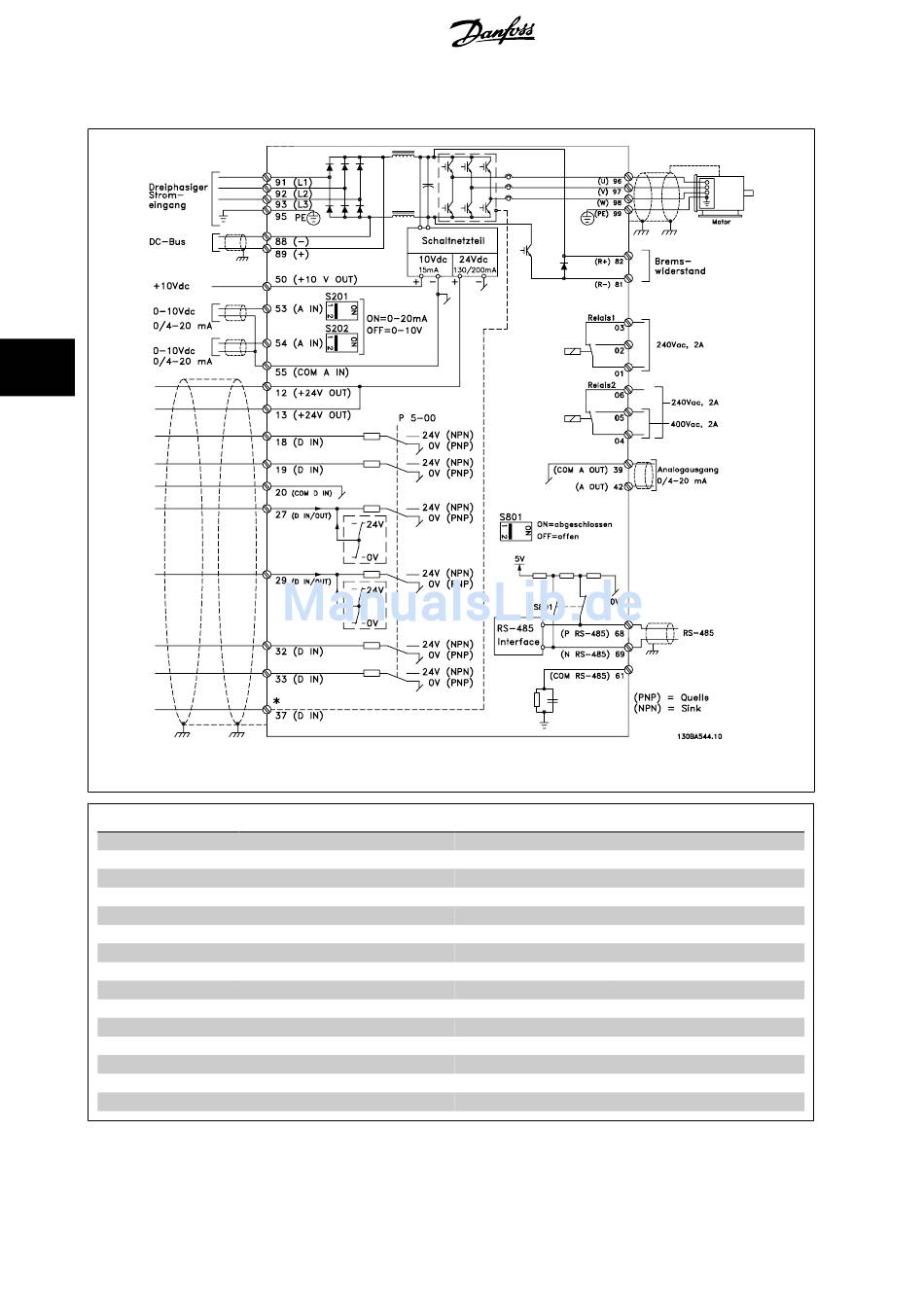

Abbildung 5.41: Elektrische Installation, Übersicht (Klemme 37 nur für Geräte mit Funktion „Sicherer Stopp".)
Klemmennummer
1+2+3
4+5+6
12
13
18
19
20
27
29
32
33
37
42
53
54
Tabelle 5.5: Klemmenverbindungen
40
Klemmenbeschreibung
Klemme 1+2+3-Relais1
Klemme 4+5+6-Relais2
Klemme 12 Stromversorgung
Klemme 13 Stromversorgung
Klemme 18 Digitaleingang
Klemme 19 Digitaleingang
Klemme 20
Klemme 27 Digitaleingang/-ausgang
Klemme 29 Digitaleingang/-ausgang
Klemme 32 Digitaleingang
Klemme 33 Digitaleingang
Klemme 37 Digitaleingang
Klemme 42 Analogausgang
Klemme 53 Analogeingang
Klemme 54 Analogeingang
MG.20.M7.03 - VLT
Parameternummer
5-40
5-40
-
-
5-10
5-11
-
5-12/5-30
5-13/5-31
5-14
5-15
-
6-50
3-15/6-1*/20-0*
3-15/6-2*/20-0*
®
ist eine eingetragene Marke von Danfoss.
®
VLT AQUA Drive
Betriebsanleitung
Werkseinstellung
Ohne Funktion
Ohne Funktion
+24 V DC
+24 V DC
Start
Ohne Funktion
gemeinsamer Kontakt
Motorfreilauf (inv.)
Festdrehzahl JOG
Ohne Funktion
Ohne Funktion
Sicherer Stopp
Drehzahl 0-max. Drehz.
Sollwert
Istwert
