Parameterbeschreibung
Ausgangsverbindungsfunktion des AHF-Kondensators
für Digital- und Relaisausgänge
Funktionsbeschreibung:
•
Schließen Sie Kondensatoren bei 20 %
Nennleistung an
•
Hysterese ±50 % von 20 % Nennleistung (=min.
10 % und max. 30 % Nennleistung)
•
Abschaltverzögerungstimer = 10 s. Die
Nennleistung muss für 10 s lang unter 10 %
liegen, um die Kondensatoren zu trennen. Wenn
die Nennleistung während der zehnsekündigen
Verzögerung 10 % überschreitet, startet der Timer
(10 s) neu.
•
Die Kondensator-Neuverbindungsverzögerung
(Standard = 25 s mit einem Bereich von 1–120 s,
siehe Parameter 5-80 AHF-Kondens. Verzög.), wird
für die Mindestabschaltzeit der AHF-Kondensato-
rausgangsfunktion verwendet.
•
Im Falle eines Leistungsverlusts sorgt der
Frequenzumrichter dafür, dass die Mindestru-
hezeit eingehalten wird, bevor die
Stromversorgung wiederhergestellt wird.
100%
90%
80%
70%
60%
50%
40%
30% ....................................................................................................................................................................................................................
....................................................................................................................................................................................................................
20%
10% ...................................................................................................................................................................................................................
0%
On
10 20 30 40 50 60
Time (s)

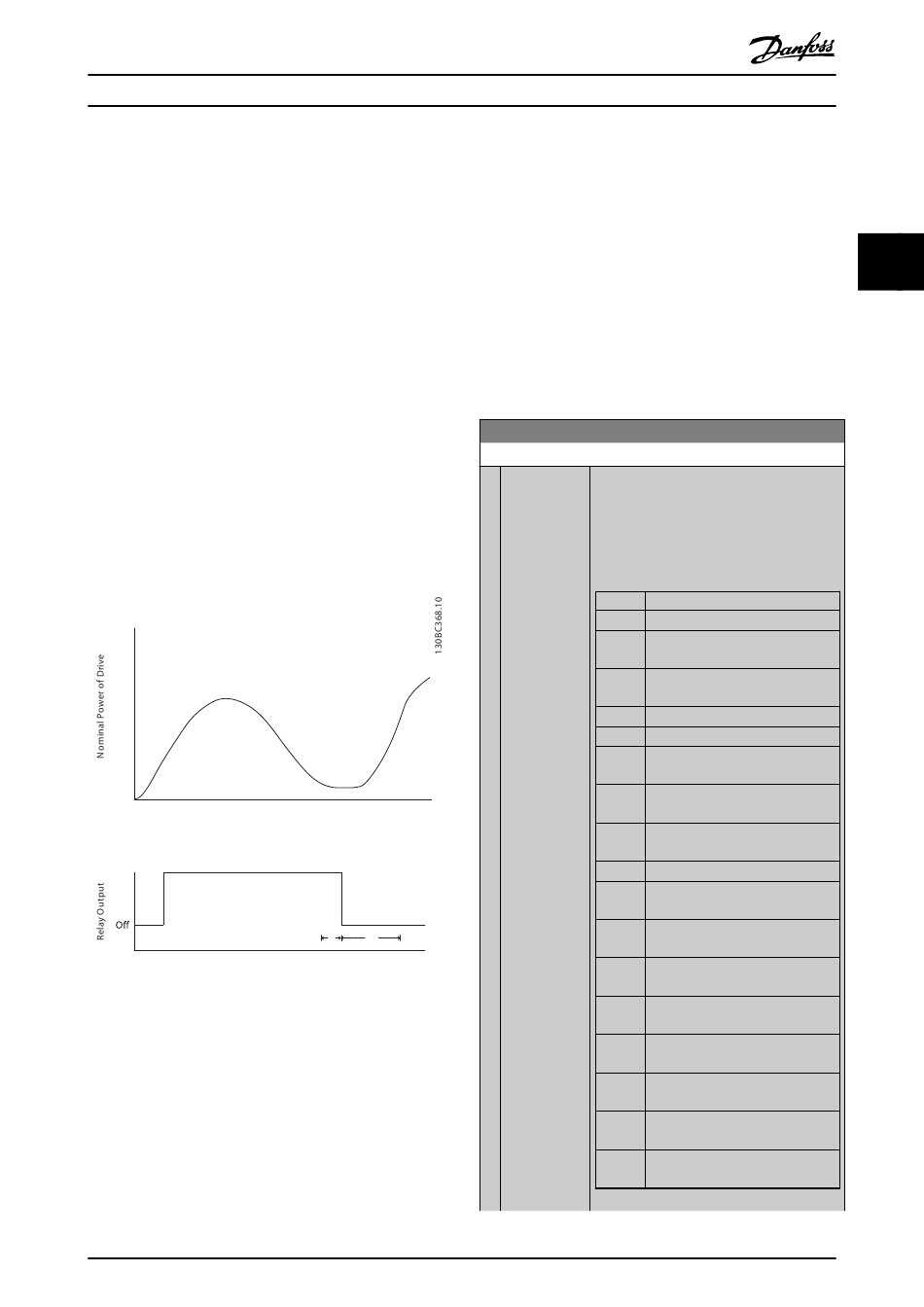

Abbildung 3.33 Beispiel einer Ausgangsfunktion
t steht für den Abschaltverzögerungstimer (10 s).
1
t steht für die Kondensator-Neuverbindungsverzögerung
2
(Parameter 5-80 AHF-Kondens. Verzög.)
MG20OB03
Programmierhandbuch
t t
1
2
70 80 90 100 110 120 130
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Wenn die Nennleistung des Frequenzumrichters 20 %
überschreitet, wird die Ausgangsfunktion eingeschaltet.
Wenn die Leistung unter 10 % abfällt, muss ein Abschalt-
verzögerungstimer ablaufen, bevor der Ausgang deaktiviert
wird. Dieser Wert wird durch t
Ausgang deaktiviert wurde, muss der Kondensator-Neuver-
bindungstimer (t ) ablaufen, bevor der Ausgang wieder
2
aktiviert werden kann. Wenn t
Nennleistung über 30 % und das Relais wird nicht aktiviert.

3.7.7 5-9* Bussteuerung

Diese Parametergruppe wählt Digital- und Relaisausgänge
über eine Feldbus-Einstellung.
5-90 Dig./Relais Ausg. Bussteuerung
Range: Funktion:
0 [0 - Dieser Parameter speichert den Zustand der
*
2147483647 ] busgesteuerten Digitalausgänge und Relais.
Eine logische 1 gibt an, dass der Ausgang
hoch oder aktiv ist.
Eine logische 0 gibt an, dass der Ausgang
niedrig oder inaktiv ist.
Bit 0 CC-Digitalausgang, Klemme 27
Bit 1 CC-Digitalausgang, Klemme 29
Bit 2 GPIO-Digitalausgang, Klemme X
30/6
Bit 3 GPIO-Digitalausgang, Klemme X
30/7
Bit 4 Relais 1 CC-Ausgangsklemme
Bit 5 Relais 2 CC-Ausgangsklemme
Bit 6 Option B Ausgangsklemme Relais
1
Bit 7 Option B Ausgangsklemme Relais
2
Bit 8 Option B Ausgangsklemme Relais
3
Bit 9–15 Zukünftigen Klemmen vorbehalten
Bit 16 Option C Ausgangsklemme Relais
1
Bit 17 Option C Ausgangsklemme Relais
2
Bit 18 Option C Ausgangsklemme Relais
3
Bit 19 Option C Ausgangsklemme Relais
4
Bit 20 Option C Ausgangsklemme Relais
5
Bit 21 Option C Ausgangsklemme Relais
6
Bit 22 Option C Ausgangsklemme Relais
7
Bit 23 Option C Ausgangsklemme Relais
8
dargestellt. Nachdem der
1
abläuft, beträgt die
2
97
