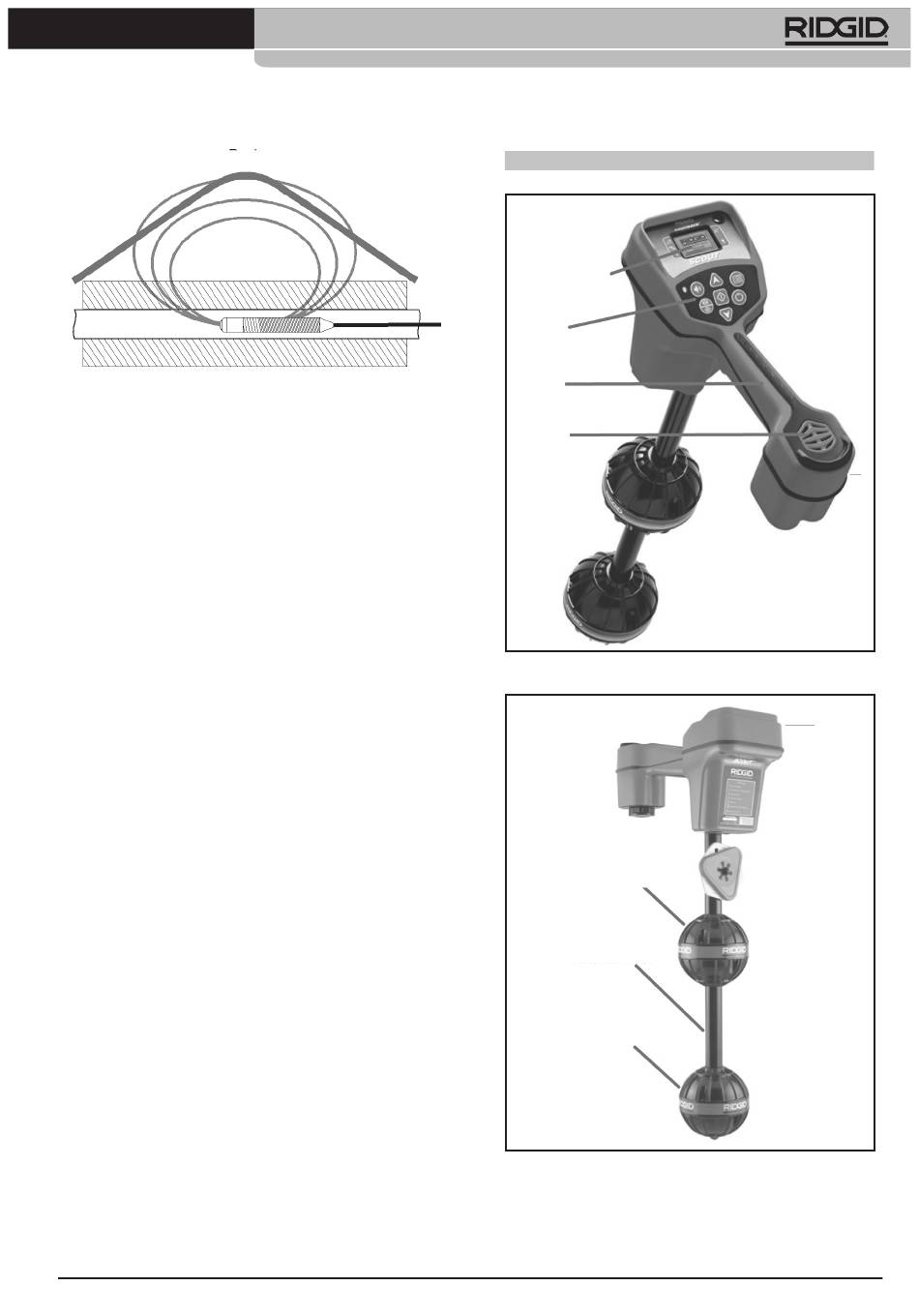

Crête
Signal de la sonde "vu" par le Scout. Une seule crête, pas de signal
nul.
3. La prise en main de l'appareil n'affecte pas la puissance du signal.
L'utilisateur peut approcher dans n'importe quelle direction et ne doit
pas connaître le lit de la conduite ou du câble.
4. Le Scout inclut aussi des outils supplémentaires pour identifier et
résoudre les localisations "difficiles", à savoir une micro-carte graphique
ainsi qu'un indicateur d'angle qui facilitent l'interprétation des
caractéristiques du signal.
2.4 Avantage de la micro-carte
La carte fournit des graphiques illustrant les caractéristiques du signal.
Elle correspond à une vue du ciel de la position souterraine du signal,
affichée graphiquement à l' é cran. Elle sert de guide pour le traçage des
lignes souterraines et peut s'avérer utile pour mieux repérer les sondes. Elle
peut aussi fournir des informations supplémentaires pour des localisations
complexes.
En déplaçant le localisateur au-dessus du sol, le Scout passe par-dessus le
signal émis par les objets enfouis. Cela permet à l'utilisateur de consulter
à l' é cran les visualisations du signal et de les marquer. Les localisateurs
traditionnels ne sont pas capables de tracer le signal souterrain sur une
carte, puisque leurs antennes ne visualisent pas sa forme complète.
NaviTrack Scout
3. Composants du Scout
Ecran d'affichage
Pavé
numérique
Poignée
Haut-
parleur
Antenne supérieure
Mât de l'antenne
Antenne inférieure
