NaviTrack Scout
6. Avsøke en linje med Scout
Scout kan også brukes til å avsøke et rør eller en linje slik at bakken over
kan markeres. Dette identifiserer linjens lokasjon slik at den kan unngås ved
graving eller graves frem for reparasjon eller utskifting. Scout kan lokalisere
strømsatte linjer med en rekke frekvenser eller den kan brukes passivt til å
utføre et sveip for å finne lange ledere som bærer signaler.
Underjordiske linjer strømsettes med en linjesender. Dette aktive signalet
avsøkes deretter med en mottaker som f.eks. Scout.
1. Fest linjesenderen til linjen ifølge produsentens instruksjoner.
En sender er et generisk navn som brukes for alt som generer et lokaliserbart
signal. Den brukes til å beskrive en sonde samt enheten som brukes til å
strømsette en kabel eller et rør.

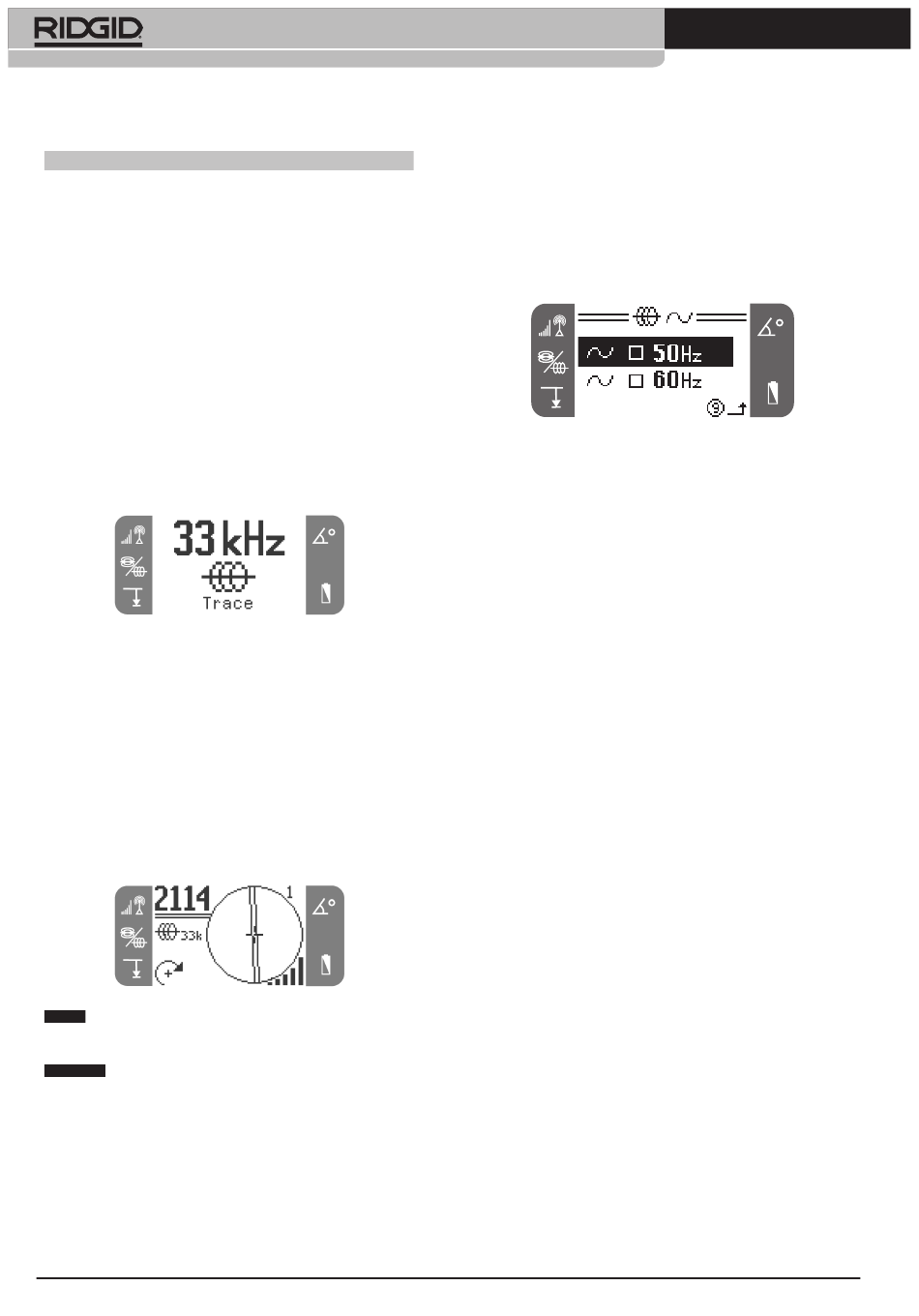

2. Tilsvar frekvensen som brukes på senderen med samme frekvens
på Scout. Pass på at den har et linjeavsøkingsikon ~. Trykk på
hovedmenyknappen for å gå tilbake til lokaliseringsskjermen.
3. Når du begynner å avsøke, anbefales det at signalstyrken observeres
først for å se om den svekkes etter hvert som Scout flyttes bort. Rett
antennemasten mot lederne eller selve senderen ved bruk av induktiv
modus. Over linjen skal den nå toppunktet og svekkes på begge sider
av den. Hvis signalstyrken og linjene på skjermen IKKE stemmer
overens, kan signalet være forvrengt.
4. Når du avsøker, viser retningen røret eller kabelen går i, på skjermen
med to uavbrutte linjer. Vis linjene holder seg på midten, indikerer
det at Scout avsøker linjen under bakken. Hvis linjen beveger seg til
venstre eller høyre, flytt Scout for å få linjen tilbake i midten. Signalet
fra en linje er sterkest rett over denne linjen. Hvis det ikke er tilfelle, har
forvrenging oppstått.
Ved linjeavsøkingsrekvens er det to linjer på skjermen. Ved
MERK
sondefrekvens er ekvator én enkelt linje.
Se nøye etter for signalinterferens som kan gi unøyaktige
FORSIKTIG
avlesninger. Dybdeavlesninger må tas som anslag, og faktiske dybder bør
bekreftes ved å eksponere linjen før gravingen begynner.
5. Når du begynner å avsøke, anbefales det at signalstyrken observeres
først for å se om den svekkes etter hvert som Scout flyttes bort. Rett
antennemasten mot lederne eller selve senderen ved bruk av induktiv
modus. Over linjen skal den nå toppunktet og svekkes på begge sider
av den. Hvis signalstyrken og linjene på skjermen IKKE stemmer
overens, kan signalet være forvrengt.
162
6.1 Avsøke en passiv strømlinje
I passiv modus registrerer Scout vekselstrøm, eller AC-felt. Nedgravde strømlinjer
avgir vanligvis ikke noe avsøkbart signal med mindre det går strøm gjennom
dem. For eksempel kan gatelys som er slått av være vanskelig å avsøke passivt.
1. Velg en passiv AC-avsøkingsfrekvens med passivt linjeavsøkingsikon ~.
2. Scout har to (2) passive AC-avsøkingsfrekvenser som standard. 50 Hz og
60 Hz.
6.2 Driftstips for linjeavsøking
• Forvrenging har oppstått når linjene ikke er sentrert på kartet,
men signalstyrken er maksimert.
a. Prøv å endre til en lavere frekvens.
b. Flytt grunnstolpens posisjon bort fra linjen som skal avsøkes.
c. Kontroller at linjen ikke er knyttet til et annet anlegg samtidig.
• Hvis linjene ikke sentreres eller hvis de flytter seg tilfeldig over
skjermen, er det mulig at Scout ikke får inn et klart signal.
a. Kontroller senderen for å påse at den fungerer og er godt jordet.
b. Test kretsen ved å peke den nederste antennen mot en av senderens
tilførselsledninger.
c. Kontroller at Scout og senderen opererer på samme frekvens
frekvens.
d. Prøv forskjellige frekvenser. Start med den laveste og fortsett til
linjen fanges opp på pålitelig vis.
• Strømmen strømmer best fra de minste til de største linjene (minst
motstand). Et eksempel ville være å avsøke et rør fra huset til gaten.
• Mens du avsøker, skal signalet og signalstyrken maksimeres og dybden
minimeres der linjene sentreres på skjermen. Hvis dette ikke er tilfellet,
kan anlegget skifte retning, eller andre koplede signaler kan finnes.
• Høyere frekvenser lekker lettere, men kan være nødvendige
for å komme forbi brudd på avsøkingsledninger eller forbigå
isoleringskoplere.
• Ved induktiv bruk av senderen, påse at du begynner lokaliseringen 10 -
15 m unna for å unngå "luftkopling". Dette skjer når Scout plukker opp
signalet fra senderen direkte og ikke fra linjen som skal avsøkes.
Hvis linjene ikke sentreres, eller hvis de flytter seg tilfeldig over skjermen, er
det mulig at Scout ikke får inn et klart signal.
a. Bakken er plan.
b. Linjen er plan.
c. Scout-posisjonsindikator er over bakkenivå.
d. Scouts antennemast holdes tilnærmet loddrett.
• Hvis disse forholdene ikke overholdes, må du være særlig oppmerksom
på maksimering av signalstyrken. Generelt sett, hvis Scout er innenfor
omtrent to "dybder" av signalkilden, vil kartet være nyttig og nøyaktig.
Vær klar over dette når du bruker mikrokartet hvis det du søker etter
eller linjen ligger svært grunt. Det nyttige søkeområdet i mikrokartet
kan være lite hvis sonden ligger ekstremt grunt.
