2

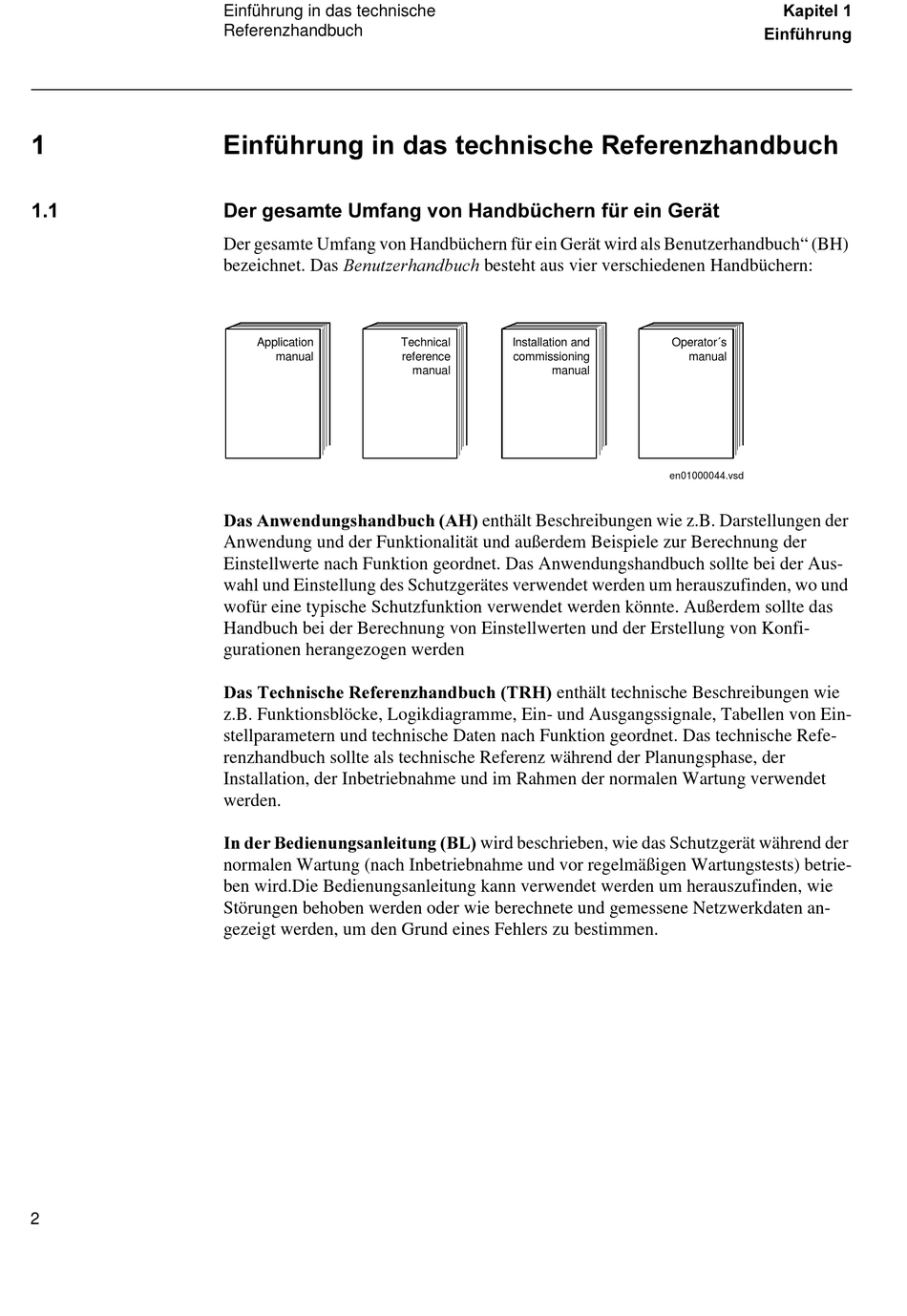

Einführung in das technische
Referenzhandbuch
(LQIKUXQJ LQ GDV WHFKQLVFKH 5HIHUHQ]KDQGEXFK
'HU JHVDPWH 8PIDQJ YRQ +DQGEFKHUQ IU HLQ *HUlW
Der gesamte Umfang von Handbüchern für ein Gerät wird als Benutzerhandbuch" (BH)
bezeichnet. Das %HQXW]HUKDQGEXFK besteht aus vier verschiedenen Handbüchern:
Application
manual
'DV $QZHQGXQJVKDQGEXFK $+ enthält Beschreibungen wie z.B. Darstellungen der
Anwendung und der Funktionalität und außerdem Beispiele zur Berechnung der
Einstellwerte nach Funktion geordnet. Das Anwendungshandbuch sollte bei der Aus-
wahl und Einstellung des Schutzgerätes verwendet werden um herauszufinden, wo und
wofür eine typische Schutzfunktion verwendet werden könnte. Außerdem sollte das
Handbuch bei der Berechnung von Einstellwerten und der Erstellung von Konfi-
gurationen herangezogen werden
'DV 7HFKQLVFKH 5HIHUHQ]KDQGEXFK 75+ enthält technische Beschreibungen wie
z.B. Funktionsblöcke, Logikdiagramme, Ein- und Ausgangssignale, Tabellen von Ein-
stellparametern und technische Daten nach Funktion geordnet. Das technische Refe-
renzhandbuch sollte als technische Referenz während der Planungsphase, der
Installation, der Inbetriebnahme und im Rahmen der normalen Wartung verwendet
werden.
,Q GHU %HGLHQXQJVDQOHLWXQJ %/ wird beschrieben, wie das Schutzgerät während der
normalen Wartung (nach Inbetriebnahme und vor regelmäßigen Wartungstests) betrie-
ben wird.Die Bedienungsanleitung kann verwendet werden um herauszufinden, wie
Störungen behoben werden oder wie berechnete und gemessene Netzwerkdaten an-
gezeigt werden, um den Grund eines Fehlers zu bestimmen.
Technical
Installation and
reference
commissioning
manual
manual
.DSLWHO
(LQIKUXQJ
Operator´s
manual
en01000044.vsd
