ABB Relion 630 Serie Produktdatenblatt

ABB Relion 630 Serie Produktdatenblatt

Vorschau ausblenden Andere Handbücher für Relion 630 Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
®

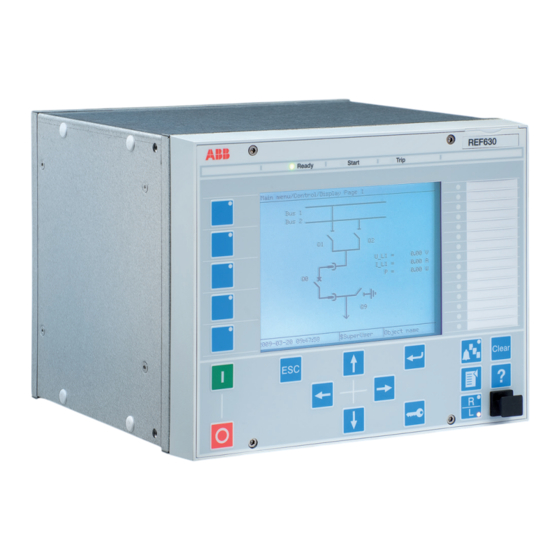

Relion
630 Serie
Abzweigschutz und Steuerung
REF630
Produktdatenblatt

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB Relion 630 Serie

Inhaltszusammenfassung für ABB Relion 630 Serie

  • Seite 1 ® Relion 630 Serie Abzweigschutz und Steuerung REF630 Produktdatenblatt...

  • Seite 2: Inhaltsverzeichnis

    31. Frühere Versionen des Dokuments......84 Haftungsausschluss Die in diesem Dokument enthaltenen Informationen können ohne Vorankündigung geändert werden und dürfen nicht als eine Verpflichtung von ABB gesehen werden. ABB übernimmt keine Verantwortung für etwaige Fehler in diesem Dokument. © Copyright 2015 ABB.

  • Seite 3: Beschreibung

    Messung, Überwachung und zum Schutz von Kabel- und 2. Anwendung Freileitungsabgängen sowie Mess- oder REF630 bietet Hauptschutzfunktionen für Freileitungen und Sammelschienenkuppelfeldern. REF630 gehört zur ABB Kabelabgänge in Verteilnetzen. Das Gerät ist sowohl für den ® Relion -Produktfamilie für Schutz und Steuerung und ist Einsatz in Netzen mit isoliertem Sternpunkt als auch in Netzen Bestandteil der 630er Geräteserie, die sich unter anderem...
  • Seite 4 3I2f> O→I O→I GUID-2D5D5EDF-BA34-4545-8116-7D4BAB6EFC27 V1 DE Abb. 1. Anwendungsbeispiel einer Schaltanlage mit Doppel-Sammelschiene mit einer Einspeisung und mehreren Abzweigen für Freileitungen und Kabelleitungen in Grundkonfiguration n Die Fehlerortungsfunktion ist an allen Abzweigen verfügbar und die automatische Wiedereinschaltung ist für die Freileitungen...
  • Seite 5 O→I O→I f> f> GUID-E52499B7-DF0A-46D4-B120-97203A34F91A V1 DE Abb. 2. Anwendungsbeispiel einer Schaltanlagenanordnung mit Doppel-Sammelschiene ("Back 2 Back") mit dedizierter Spannungsmessung an jeder Einspeisung Der admittanzbasierte Erdfehlerschutz wird in allen Abzweigen verwendet. Die automatische Wiedereinschaltungsfunktion für die Abzweige mit Freileitungen verwendet.
  • Seite 6 SOFT SOFT SOFT SOFT GUID-05EAB48E-56BE-4C20-98D5-24A5643A175B V1 DE Abb. 3. Anwendungsbeispiel einer Schaltanlage mit Doppel-Sammelschiene. Typisch für eine gasisolierte Schaltanlage mit 3 Trennschalter- Stellungen und Spannungsmessung in jeder Einspeisung Das Kuppelfeld mit unabhängiger Spannungsmessung an der Sammelschienenabschnitt erforderlich sind. beiden Sammelschienen ermöglicht die Grundkonfiguration C mit Distanzschutz ist vorkonfiguriert für...
  • Seite 7 67NIEF Io>IEF→ 67NIEF Io>IEF→ O→I GUID-D1305B07-E9C9-4353-A69F-253D93273E7D V1 DE Abb. 4. Anwendungsbeispiel einer Schaltanlage mit einer Einzel-Sammelschiene, getrennt in zwei Sammelschienenabschnitte durch Sammelschienenkupplung Hochohmig geerdete Netze mit Grundkonfiguration N und Sammelschienenkupplungen wird die Synchrocheck-Funktion gerichtetem Überstrom und gerichteten Erdfehlerfunktionen verwendet, um die unsynchrone Verbindung von zwei werden verwendet.

  • Seite 8: Grundkonfigurationen

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 3. Grundkonfigurationen geändert werden. Außerdem können die in der HMI Die Geräte der 630er Serie werden mit optionalen angezeigten Texte sowie die Konfiguration der LEDs und werksseitigen Grundkonfigurationen für unterschiedliche Funktionstasten geändert und das einpolige Blindschaltbild Anwendungen angeboten.
  • Seite 9 BEMERKUNGEN 2× Anzahl der standardmäßig Optionale aktivierten Instanzen Funktion Funktion(en) standardmäßig Anz. der standardmäßig nicht 1× nicht in der Grundkonf. aktiv, aktivierten Instanzen. Kann kann anschließend aktiviert anschließend aktiviert werden werden GUID-973EE09F-BEFA-40C3-AAEE-FB97B84EAA52 V1 DE Abb. 5. Funktionsüberblick für Grundkonfiguration A...
  • Seite 10 BEMERKUNGEN 2× Anzahl der standardmäßig Optionale aktivierten Instanzen Funktion Funktion(en) standardmäßig Anz. der standardmäßig nicht 1× nicht in der Grundkonf. aktiv, aktivierten Instanzen. Kann kann anschließend aktiviert anschließend aktiviert werden werden GUID-041037E1-4C3F-4F83-BFFB-995BA916B55B V1 DE Abb. 6. Funktionsüberblick für Grundkonfiguration B...
  • Seite 11 Instanzen Funktion 67YN 81LSH 5× 16× Funktion(en) standardmäßig Anz. der standardmäßig nicht 1× f< nicht in der Grundkonf. aktiv, aktivierten Instanzen. Kann kann anschließend aktiviert anschließend aktiviert werden werden GUID-A5805D15-8663-4995-B76C-A21248C18FBF V1 DE Abb. 7. Funktionsüberblick für Grundkonfiguration C...
  • Seite 12 Anzahl der standardmäßig Optionale Berechneter aktivierten Instanzen Funktion Wert Io/Uo Funktion(en) standardmäßig Anz. der standardmäßig nicht 1× nicht in der Grundkonf. aktiv, aktivierten Instanzen. Kann kann anschließend aktiviert anschließend aktiviert werden werden GUID-46E0483B-5329-418D-944B-5F75F073A12E V1 DE Abb. 8. Funktionsüberblick für Grundkonfiguration D...
  • Seite 13 Einer der verfügbaren Stromwandlereingänge ist emp ndlich (0,1 / 0,5 A) 2× O→I SYNC PQM3I PQM3Upe PQM3I PQM3Vpg PQM3Upp PQM3Vpp PQMUBU PQMU PQMUBV PQMV BEMERKUNGEN Optionale 3× Gesamtzahl Funktion der Instanzen GUID-6BE6503A-F28B-43F9-8195-385F14F3A45D V1 DE Abb. 9. Funktionsüberblick für Grundkonfiguration n...

  • Seite 14: Beschreibung

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 1. Bestelloptionen für die REF630-Grundkonfiguration Beschreibung Grundkonfiguration Grundkonfiguration A für Abgangsfelder in geöffneten / geschlossenen Ringkonfigurationen Grundkonfiguration B für Abgangsfelder in strahlenförmigen Freileitungsnetzen / gemischte Kabel‐ anwendungen Grundkonfiguration C für Abgangsfelder in ringförmigen / vermaschten Netzen Grundkonfiguration D für Kupppelfelder Ohne Grundkonfiguration, Zahl zeigt die Anzahl der Verfügbaren Instanzen...
  • Seite 15 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 2. Funktionen in Grundkonfigurationen Beschreibung Schutz Dreiphasiger ungerichteter Überstromschutz, (I>) Dreiphasiger ungerichteter Überstromschutz, (I>>) Dreiphasiger ungerichteter Überstromschutz, (I>>>) Dreiphasiger gerichteter Überstromschutz, (I> →) Dreiphasiger gerichteter Überstromschutz, (I>> →) Distanzschutz Logik für Schalten auf anstehenden Fehler Fehlerorter Automatische Wiedereinschaltung Ungerichteter Erdfehlerschutz, (I0>)
  • Seite 16 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 2. Funktionen in Grundkonfigurationen, Fortsetzung Beschreibung Auslöselogik Adaptierbare auf Analogwerten basierende multifunktionale Schutzfunktion Schutzbezogene Funktionen Mitnahmeschaltung durch Übergreifstufe Signalvergleich für Erdfehlerschutz Logik zur Signalvergleichschutz Logik für Richtungsumkehr und Schwachlastbetrieb Logik für Richtungsumkehr und Schwachlastbetrieb bei Erdschlüssen Steuerung Feldsteuerung...

  • Seite 17: Schutzfunktionen

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 2. Funktionen in Grundkonfigurationen, Fortsetzung Beschreibung Harmonische des Stroms Harmonische der Spannung Leiter-Leiter Harmonische der Spannung Leiter-Erde Messfunktionen Dreiphasige Stromanzeige Dreiphasige Spannungsanzeige, Leiter - Erde (RMS) Dreiphasige Spannungsanzeige, Leiter - Leiter (RMS) Erdfehlerstromanzeige Nullspannungsanzeige Leistungsüberwachung mit Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Frequenz...

  • Seite 18: Steuerung

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Erdfehlerschutz umfasst ungerichteten Erdfehlerschutz mit drei Das Gerät verfügt über einen Schalterversagerschutz, der für unabhängigen Stufen und gerichteten Erdfehlerschutz mit vier eine Wiederauslösung oder Reserveauslösung für unabhängigen Stufen. Neben dem konventionellen vorgeschaltete Leistungsschalter sorgt. Erdfehlerschutz bietet das Gerät wattmetrischen, admittanzbasierten und oberschwingungsbasierten 5.

  • Seite 19: Störschreiber

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Fern über die Kommunikationsschnittstelle des Geräts • Spannungsschwankung zugegriffen werden. Zugang zu diesen Werten gewährt auch • Spannungsunsymmetrie die Benutzeroberfläche im Webbrowser, entweder vor Ort oder • Oberschwingungsbehaftete Ströme von Fern. • Oberschwingungsbehaftete Spannung (Leiter-Leiter und Leiter-Erde) 8.

  • Seite 20: Störschriebdaten

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 wenn das erforderliche Kommunikations-Engineering Nachdem ein Ausfall erkannt wurde, aktiviert die Funktion zur vollständig abgeschlossen ist. Sicherungsausfall-Überwachung einen Alarm und blockiert spannungsabhängige Schutzfunktionen vor unbeabsichtigter Auslösung. 11. Störschriebdaten Das Störschrieb enthält Informationen, die während der Störung erfasst wurden.
  • Seite 21 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Außerdem werden die Binäreingangsschwellen durch eine können zu Auslöse- und Alarmzwecken auf der Basis von Anpassung der Parametereinstellungen des Geräts gewählt. RTD-/mA-Messdaten oder Analogwerten aus GOOSE- Der Spannungsschwellenwert kann separat für jeden Meldungen verwendet werden.

  • Seite 22: Kommunikation

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 5. Optionen für Binäreingang/-ausgang für 6U-Varianten Binäre Ein- und Ausgangsoptionen Binäre Eingangskonfiguration Standard Mit einem optionalen Binäreingangs/-ausgangsmo‐ Mit zwei optionalen Binäreingangs/-ausgangsmo‐ dulen Mit drei optionalen Binäreingangs/-ausgangsmodu‐ Mit vier optionalen Binäreingangs/-ausgangsmodu‐ Nicht möglich, wenn das RTD/mA-Modul ausgewählt wird. 19.
  • Seite 23 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 6. Unterstützte Kommunikationsschnittstelle und Protokollalternativen Ethernet Ethernet Serieller Snap-in Serieller ST Schnittstellen/Protokolle 100BASE-TX RJ-45 100BASE-FX LC IEC 61850 ● ● DNP3 ● ● IEC 60870-5-103 ● ● ● = Wird unterstützt Weitere Informationen siehe Abschnitt Auswahl- und Bestelldaten...

  • Seite 24: Technische Daten

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 20. Technische Daten Tabelle 7. Abmessungen Beschreibung Wert Breite 220 mm Höhe 177 mm (4HE) 265,9 mm (6HE) Tiefe 249,5 mm Gewicht Box 6,2 kg (4HE) 5,5 kg (6HE) Gewicht LHMI 1,0 kg (4HE) ohne LHMI Tabelle 8.
  • Seite 25 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 9. Wandlereingänge Beschreibung Wert Bemessungsfrequenz 50/60 Hz Betriebsbereich Bemessungsfrequenz ±5 Hz Stromeingänge Bemessungsstrom, I 0,1/0,5 A 1/5 A Thermische Belastbarkeit: • Kontinuierlich 20 A • 1 s 100 A 500 A •...
  • Seite 26 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 11. RTD-Eingänge Beschreibung Wert RTD-Eingänge Unterstützter RTD-Messfühler 100 Ω Platin TCR 0.00385 (DIN 43760) 250 Ω Platin TCR 0.00385 100 Ω Nickel TCR 0.00618 (DIN 43760) 120 Ω Nickel TCR 0.00618 10 Ω...
  • Seite 27 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 12. Signalausgang und Selbstüberwachungsausgang (IRF) Signalausgangsrelais des Typs Selbstüberwachungsrelais (Wechsler) Beschreibung Wert Bemessungsspannung 250 V AC/DC Kontinuierlicher Kontaktstrom Einschaltstrom bis 3,0 s 10 A Einschaltstrom bis 0,5 s 15 A Abschaltleistung bei Steuerkreis-Zeitkonstante L/R < 40 ms, bei ≤...
  • Seite 28 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 16. Ethernet-Schnittstellen Ethernet-Schnittstelle Protokoll Kabel Datenübertragungsrate LAN1 (X1) TCP/IP -Protokoll Glasfaserkabel LC-Klemmen oder 100 MBits/s abgeschirmtes CAT 5e-Twisted- Pair-Kabel oder besser Tabelle 17. LAN (X1) Glasfaserkabel-Kommunikationsverbindung Wellenlänge Fasertyp Stecker Abstand Erlaubte Streckendämpfung 1300 nm MM 62,5/125 μm oder <7,5 dB...
  • Seite 29 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 23. Umgebungsprüfungen Beschreibung Typ-Testwert Referenz Temperaturprüfung (trockene Hitze - Feuchtig‐ • 96 h bei +55 ºC IEC 60068-2-2 keit <50 %) • 16 h bei +85 ºC Kälteprüfung • 96 h bei -25 ºC IEC 60068-2-1 •...
  • Seite 30 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 24. Prüfungen der elektromagnetischen Verträglichkeit Beschreibung Typ-Testwert Referenz Störfestigkeitstest gegen 100 kHz und 1 MHz IEC 61000-4-18, Klasse 3 IEC 60255-22-1 • Gleichtakt 2,5 kV • Differenzmodus 1,0 kV Prüfung der Störfestigkeit gegen 3 MHz, IEC 61000-4-18 10 MHz und 30 MHz IEC 60255-22-1, Klasse III...
  • Seite 31 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 24. Prüfungen der elektromagnetischen Verträglichkeit, Fortsetzung Beschreibung Typ-Testwert Referenz Spannungseinbrüche und kurze Unterbre‐ 30%/10 ms IEC 61000-4-11 chungen 60%/100 ms 60%/1000 ms >95%/5000 ms Elektromagnetische Emissionsprüfungen EN 55011, Klasse A IEC 60255-25 •...
  • Seite 32 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 27. Produktsicherheit Beschreibung Referenz LV-Richtlinie 2006/95/EC Norm EN 60255-27 (2005) EN 60255-1 (2009) Tabelle 28. EMV-Konformität Beschreibung Referenz EMC-Richtlinie 2004/108/EC Norm EN 50263 (2000) EN 60255-26 (2007) Tabelle 29. RoHS-Konformität Beschreibung Erfüllt die RoHS-Richtlinie 2002/95/EG...
  • Seite 33 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Schutzfunktionen Tabelle 30. Dreiphasiger ungerichteter Überstromschutz (PHxPTOC) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = f PHLPTOC ±1,5 % des eingestellten Werts oder ±0,002 × I PHHPTOC ±1,5 % des eingestellten Werts oder ±0,002 × I (bei Strömen im Bereich von 0,1…10 ×...

  • Seite 34: Funktion

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 31. Wichtigste Einstellungen des dreiphasigen ungerichteten Überstromschutzes (PHxPTOC) Parameter Funktion Wert (Bereich) Schritt Startwert PHLPTOC 0,05...5,00 pu 0.01 PHHPTOC 0,10...40,00 pu 0.01 PHIPTOC 0,10...40,00 pu 0.01 Zeitmultiplikator PHLPTOC 0.05...15.00 0.01 PHHPTOC 0.05...15.00 0.01 Verzögerungszeit...
  • Seite 35 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 32. Dreiphasiger gerichteter Überstromschutz (DPHxPDOC) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = f DPHLPDOC Strom: ± 1,5 % des eingestellten Wertes oder ± 0,002 × I Spannung: ± 1,5 % des eingestellten Wertes oder ± 0,002 × U Phasenwinkel: ±2°...

  • Seite 36: Anzeigebereich

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 33. Wichtige Einstellungen des dreiphasigen gerichteten Überstromschutzes (DPHxPDOC) Parameter Funktion Anzeigebereich Stufe Anregewert DPHLPDOC 0,05...5,00 pu 0.01 DPHHPDOC 0,05...5,00 pu 0.01 Zeitmultiplikator DPHxPDOC 0.05...15.00 0.01 Auslöseverzögerung DPHxPDOC 0,04...200,00 s 0.01 Gerichteter Modus DPHxPDOC 1 = Ungerichtet 2 = Vorwärts...
  • Seite 37 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 35. Wichtigste Einstellungen des Distanzschutzes (DSTPDIS) Parameter Funktion Wert (Bereich) Schritte Spannungsmessung DSTPDIS Messung Leiter-Erde Messung Leiter-Leiter ohne Sum‐ menspannung Sternpunktbehandlung für Fehler‐ DSTPDIS niederohmige Erdung erfassung hochohmige Erdung vom Eingang Leiterauswahlmodus DSTPDIS Überstromanregung...
  • Seite 38 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 35. Wichtigste Einstellungen des Distanzschutzes (DSTPDIS), Fortsetzung Parameter Funktion Wert (Bereich) Schritte Ansprechwert für Summenspan‐ DSTPDIS 0,02...1,00 pu 0.01 nung Leiterbevorzugung bei hochohmi‐ DSTPDIS Keine Filterung ger Erdung Keine Bevorzugung zyklisch L1-L2-L3-L1 zyklisch L1-L3-L2-L1 antizyklisch L1-L2-L3 antizyklisch L1-L3-L2...
  • Seite 39 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 35. Wichtigste Einstellungen des Distanzschutzes (DSTPDIS), Fortsetzung Parameter Funktion Wert (Bereich) Schritte Auslösezeit Zone 1 DSTPDIS Deaktiviert Aktiviert R1 Reichweite für Zone 1 DSTPDIS 0,01...3000,00 Ω 0.01 X1 Reichweite für Zone 1 DSTPDIS 0,01...3000,00 Ω...
  • Seite 40 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 38. Wichtigste Einstellungen der Fehlerortung (SCEFRFLO) Parameter Funktion Anzeigebereich Schritt Phasenspannungsmessung SCEFRFLO Genaues PP ohne Uo Berechnungs-Trg-Modus SCEFRFLO ExternInterndauernd Vor-Fehler-Zeit SCEFRFLO 0,100...300,000 s 0.001 Z Max Phasenlast SCEFRFLO 1,00...10000,00 Ω 0.01 Ph Leck Ris SCEFRFLO 1...1000000 Ω...
  • Seite 41 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 40. Ungerichteter Erdfehlerschutz (EFxPTOC) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = f EFLPTOC ± 1,5 % des eingestellten Wertes oder ± 0,001 × I EFHPTOC ± 1,5 % des eingestellten Wertes oder ± 0,002 × I (bei Strömen im Bereich von 0,1…10 ×...
  • Seite 42 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 42. Gerichteter Erdfehlerschutz (DEFxPDEF) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = f DEFLPDEF Strom: ± 1,5 % des eingestellten Wertes oder ± 0,002 × I Spannung ± 1,5 % des eingestellten Wertes oder ± 0,002 × U Phasenwinkel: ±2°...
  • Seite 43 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 43. Wichtigste Einstellungen des gerichteten Erdfehlerschutzes (DEFxPDEF) Parameter Funktion Anzeigebereich Stufe Anregewert DEFLPDEF 0,010...5,000 pu 0.005 DEFHPDEF 0,10...40,00 pu 0.01 Gerichteter Modus DEFLPDEF und DEFHPDEF 1=Ungerichtet 2=Vorwärts 3=Rückwärts Zeitmultiplikator DEFLPDEF 0.05...15.00 0.01 DEFHPDEF 0.05...15.00...
  • Seite 44 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 46. Transienter/intermittierender Erdfehlerschutz (INTRPTEF) Charakteristik Wert Ansprechgenauigkeit (Uo Kriterien mit transientem Schutz) Bei der Frequenz f = f ±1,5 % des eingestellten Wertes oder ±0,002 x Uo Verzögerungsgenauigkeit ±1,0 % des eingestellten Wertes oder ±20 ms Oberwellenunterdrückung DFT: -50 dB bei f = n ×...
  • Seite 45 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 49. Wichtigste Einstellungen des admittanzbasierten Erdfehlerschutzes (EFPADM) Parameter Funktion Anzeigebereich Stufe Betriebsmodus EFPADM Yo, Go Yo, Bo Go, Bo Yo, Go, Bo Leistungsmodus EFPADM Ungerichtet Vorwärts Rückwärts Spannungsanregewert EFPADM 0,01...2,00 pu 0.01 Kreiskonduktanz EFPADM...
  • Seite 46 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 52. Wattmetrischer Erdfehlerschutz (WPWDE) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = f ±3,0% des eingestellten Wertes oder ±0,002 × S Üblicherweise 65 ms (±15 ms) 1)2) Anregezeit Rückfallzeit < 45 ms Rückstellverhältnis Üblicherweise 0,96 Verzögerungsgenauigkeit...
  • Seite 47 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 55. Wichtigste Einstellungen Phasenausfallsschutz (PDNSPTOC) Parameter Funktion Wert (Bereich) Schritt Anregewert (Stromübersetzungs‐ PDNSPTOC 10...100 % verhältnis I Verzögerungszeit PDNSPTOC 0,100...30,000 s 0.001 Mindestphasenstrom PDNSPTOC 0,05...0,30 pu 0.01 Tabelle 56. Schieflastschutz (NSPTOC) Charakteristik Wert Ansprechgenauigkeit...
  • Seite 48 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 59. Dreiphasiger thermischer Überlastschutz (T1PTTR) - Wichtigste Einstellungen Parameter Funktion Wert (Bereich) Schritt Eingestellte Umgebungstempera‐ T1PTTR 50...100° tur (Verwendete Umgebungstem‐ peratur, wenn AmbSens ausge‐ schaltet ist) Strommultiplikator (Strommultipli‐ T1PTTR 1...5 kator, wenn Funktion für Parallel‐ leitungen genutzt wird) Stromreferenz T1PTTR...
  • Seite 49 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 62. Dreiphasiger Überspannungsschutz (PHPTOV) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = f ± 1,5 % des eingestellten Wertes oder ± 0,002 × U = 2,0 × eingestellter Wert Üblicherweise 17 ms (± 15 ms) 1)2) Anregezeit Fehler...
  • Seite 50 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 65. Wichtigste Einstellungen des dreiphasigen Phasenunterspannungsschutzes (PHPTUV) Parameter Funktion Wert (Bereich) Schritt Startwert PHPTUV 0,05...1,20 pu 0.01 Zeitmultiplikator PHPTUV 0.05...15.00 0.01 Verzögerungszeit PHPTUV 0,040...300,000 s 0.010 PHPTUV Definite oder inverse time Betriebskurventyp Kurven-Typ: 5, 15, 21, 22, 23 Weitere Informationen finden Sie in der Tabelle zu den Betriebsmerkmalen...
  • Seite 51 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 68. Phasenunterspannungsschutz (PSPTUV) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = f ±1,5 % des eingestellten Werts oder ±0,002 × U ±1,5% des eingestellten Wertes oder ±0,002 x U = 0,9 × eingestellter Wert Üblicherweise 28 ms (±15 ms) 1)2) Anregezeit...
  • Seite 52 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 72. Verlagerungsspannungsschutz (ROVPTOV) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = f ± 1,5 % des eingestellten Wertes oder ± 0,002 × U = 1,1 × eingestellter Wert Üblicherweise 27 ms (± 15 ms) 1)2) Anregezeit Fehler...
  • Seite 53 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 76. Frequenz-Gradientschutz (DAPFRC) Charakteristik Wert Ansprechgenauigkeit df/dt < ±10 Hz/s: ±10 mHz/s Unterspannungsblockierung: ±1,5 % des eingestellten Wertes oder ±0,002 × U Startwert = 0,05 Hz/s Üblicherweise 110 ms (±15 ms) 1)2) Anregezeit df/dt...
  • Seite 54 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 80. Unterfrequenzschutz (DAPTUF) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = 35...66 Hz ±0,003 Hz = 0,99 × eingestellter Start‐ Üblicherweise <190 ms Anregezeit 1)2) Fehler wert Rückfallzeit < 190 ms Toleranz im definite time mode ±1,0 % des eingestellten Wertes oder ±30 ms Oberschwingungsunterdrückung...
  • Seite 55 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 83. Wichtigste Einstellungen der Entlastung und Wiederherstellung (LSHDPFRQ) Parameter Funktion Wert (Bereich) Schritt Entlastungsmodus LSHDPFRQ Freq< Freq< UND dfdt> Freq< ODER dfdt> Wiederherstellungsmodus LSHDPFRQ Deaktiviert Automatisch Handbuch Frequenzanregewert LSHDPFRQ 35,00...60,00 Hz 0.01 Startwert df/dt LSHDPFRQ...
  • Seite 56 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 87. Wichtigste Einstellungen des Leistungsschalterversagerschutzes (CCBRBRF) Parameter Funktion Wert (Bereich) Schritt Stromwert (Phasenstrom) CCBRBRF 0,05...1,00 pu 0.01 Erdfehlerstromwert (Erdfehler‐ CCBRBRF 0,05...1,00 pu 0.01 strom) CB-Fehlermodus (Operationsmo‐ CCBRBRF 1 = Strom dus der Funktion) 2 = Leistungsschalterzustand 3 = Beides CB-Fehlerauslösemodus...
  • Seite 57 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 90. Betriebsmerkmale Parameter Wert (Bereich) Umkehrzeit 1 = ANSI extrem inv. 2 = ANSI stark inv. 3 = ANSI norm. inv. 4 = ANSI Mod. inv. 5 = UMZ (ANSI) Zeit 6 = Langzeit extrem inv.
  • Seite 58 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Schutzbezogene Funktionen Tabelle 91. Übergreifstufe (DSTPLAL) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = f ± 1,5 % des eingestellten Wertes oder ± 0,002 × I Verzögerungsgenauigkeit ± 1,0 % des eingestellten Wertes oder ± 20 ms Oberschwingungsunterdrückung DFT: -50 dB bei f = n ×...
  • Seite 59 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 96. Wichtigste Einstellungen der Logik für Signalvergleich zur Gegenstation (DSOCPSCH) Parameter Funktion Wert (Bereich) Schritt DSOCPSCH Fernauslösung Zulässige UR Zulässige OR Blockieren Zeiten DSOCPSCH 0,000...60,000 s 0.001 Träger während Zeit DSOCPSCH 0,000...60,000 s 0.001 Tabelle 97.
  • Seite 60 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 100. Wichtigste Einstellungen des Richtungsvergleichs und der WEI-Logik für Fehlerüberstrom (RCRWPSCH) Parameter Funktion Wert (Bereich) Schritt Umkehrmodus RCRWPSCH Wei-Modus RCRWPSCH Echo Echo & Auslösung Sternpunkt-Erdspannung-Wert RCRWPSCH 0,05...0,70 pu 0.01 Umkehrzeit RCRWPSCH 0,000...60,000 s 0.001 Umkehrrücksetzzeit...

  • Seite 61: Steuerfunktionen

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Steuerfunktionen Tabelle 101. Synchrocheck (SYNCRSYN) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = f Spannung: ±1,0% oder ±0,002 × U Frequenz: ± 10 mHz Phasenwinkel ± 2° Rückfallzeit < 50 ms Rückstellverhältnis Üblicherweise 0,96 Verzögerungsgenauigkeit +90 ms/0 ms...

  • Seite 62: Zustandsüberwachungsfunktionen

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Zustandsüberwachungsfunktionen Tabelle 102. Betriebsstundenzähler für Maschinen und Geräte (MDSOPT) Charakteristik Wert ±0,5% Motorbetriebsstunden-Messgenauigkeit der Ablesung, für ein einzelnes Gerät ohne Zeitsynchronisierung Tabelle 103. Betriebsstundenzähler für Maschinen und Geräte (MDSOPT) - Wichtigste Einstellungen Parameter Funktion Anzeigebereich...
  • Seite 63 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 106. Stromkreisüberwachung (CCRDIF) Charakteristik Wert < 30 ms Auslösezeit Inklusive Verzögerung des Ausgangskontakts Tabelle 107. Wichtigste Einstellungen Stromkreisüberwachung (CCRDIF) Parameter Funktion Wert (Bereich) Schritt Startwert CCRDIF 0,05...2,00 pu 0.01 Maximaler Betriebsstrom CCRDIF 0,05...5,00 pu 0.01...
  • Seite 64 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Power Quality-Funktionen Tabelle 111. Spannungsunsymmetrie (PHQVVR) Charakteristik Wert Ansprechgenauigkeit ± 1,5% des eingestellten Werts oder ± 0,2 % der Referenzspannung Rückstellverhältnis Üblicherweise 0,96 (Erhöhung), 1,04 (Einbruch, Unterbrechung) Tabelle 112. Spannungsunsymmetrie (PHQVVR) - Wichtigste Einstellungen Parameter Funktion Anzeigebereich...
  • Seite 65 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 116. Wichtigste Einstellungen für Spannungsoberwellen (Leiter-Erde) (VPHMHAI) Parameter Funktion Anzeigebereich Stufe Funktion VPHMHAI Messmodus VPHMHAI Leiter 1 Leiter 2 Leiter 3 Schlechtester Fall Niedrig VPHMHAI 1,0...50%...
  • Seite 66 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Messfunktionen Tabelle 117. Messung von Leiterströmen (CMMXU) Charakteristik Wert Ansprechgenauigkeit Bei der Frequenz f = f ± 0,5 % oder ± 0,002 × I (bei Strömen im Bereich von 0,01…4,00 × I Oberwellenunterdrückung DFT: -50 dB bei f = n ×...
  • Seite 67 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 122. Leistungsüberwachung mit Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Frequenz (PWRMMXU) Charakteristik Wert Ansprechgenauigkeit Bei allen drei Strömen im Bereich 0,10…1,20 × In Bei allen drei Spannungen im Bereich 0,50…1,15 × U Bei der Frequenz f = f Wirkleistung und -energie im Bereich |PF| >...

  • Seite 68: Lokales Hmi

    Leistungsschalter und Trennschalter, ausgewählte Messwerte Zusätzlich bietet die lokale HMI spezielle Steuertasten zum und Sammelschienen-Anordnungen an. Öffnen und Schließen und fünf programmierbare GUID-5CFD3446-A92F-4A5F-B60D-90025DCFDC61 V2 DE Abb. 10. Lokale HMI 22. Montagemöglichkeiten • Bündige Montage Mit dem geeigneten Montagezubehör können die •...

  • Seite 69: Bündige Montage

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 252,5 ø6,8 GUID-945D3C86-A432-4C1F-927A-A208E0C1F5F6 V2 DE Abb. 13. Wandmontage GUID-8E2EDADD-D709-423D-8677-E3CF75DB256F V1 DE Abb. 11. Bündige Montage GUID-AF1BEC0B-A9DC-4E9B-9C89-98F28B1C81DB V1 DE Abb. 12. Halbversenkte Montage GUID-A368C5C3-D4A9-40B7-BD0E-181A6BB7ECA6 V1 DE Abb. 14. 6U 19”-Halbgehäuse wandmontiert mit zwei...

  • Seite 70: Auswahl- Und Bestelldaten

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 23. Auswahl- und Bestelldaten Der Bestellcode setzt sich aus einer Abfolge von Buchstaben und Zahlen zusammen, die aus Hardware- und Das Schutz- und Steuergerät wird durch den Aufkleber mit der Softwaremodulen des Geräts generiert werden. Verwenden Sie Geräteart und der Seriennummer gekennzeichnet.
  • Seite 71 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Die Grundkon guration legt die Optionen der Analog-Ein/Ausgänge fest. S B F A A B A B B B A Z A Z N B X D Das Beispiel unten zeigt die Sntadardkon guration A mit den gewählten Optionen. Beschreibung Funktionsanwendung, Grundkon guration: A = Grundkon guration A für o ene/geschlossene Ringleitungen...
  • Seite 72 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 S B F A A B A B B B A Z A Z N B X D Beschreibung Kummunikationsmodule (seriell) Glasfaser (ST-Anschluss) Kunststo faser (Snap-in-Anschluss) Kommunikationsmodule (Ethernet) Ethernet 100Base-FX (LC) Ethernet 100Base-TX (RJ-45) Kommunikation (Protokoll) IEC 61850 IEC 61850 und DNP3 TCP/IP...

  • Seite 73: Frontplatte

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 S B F A A B A B B B A Z A Z N B X D Beschreibung Sprache Sprachpaket Frontplatte Integrierte LHMI Externe LHMI + 1 m Kabel Externe LHMI + 2 m Kabel Externe LHMI + 3 m Kabel Externe LHMI + 4 m Kabel Externe LHMI + 5 m Kabel...

  • Seite 74: Zubehör

    S B F A A B A B B B A Z A Z N B X D Ihr Bestellcode: Zi er (#) 10 11 12 13 14 15 16 17 18 Code GUID-05BC330A-4237-4597-B5B0-9FD1B4414DC0 V5 DE Abb. 15. Bestellcode für komplette Geräte 24. Zubehör Tabelle 125. Montagezubehör Bestellartikel Bestellnummer Einbaumontagesatz für ein 4U 1/2 19"...

  • Seite 75: Tools

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 128. Optionale Kabel für externes Anzeigemodul Artikel Bestellnummer LHMI-Kabel (1 m) 2RCA025073P0001 LHMI-Kabel (2 m) 2RCA025073P0002 LHMI-Kabel (3 m) 2RCA025073P0003 LHMI-Kabel (4 m) 2RCA025073P0004 LHMI-Kabel (5 m) 2RCA025073P0005 26. Tools Ort oder von Fern auf das Gerät zugegriffen werden. Aus Das Gerät wird mit oder ohne optionale, werkseitige Sicherheitsgründen wird die webbrowser-basierte Grundkonfiguration ausgeliefert.

  • Seite 76: Unterstützte Abb-Lösungen

    Gerätvergleich ● kontinuierliche Überwachung der Integrität des Schutz- und 27. Unterstützte ABB-Lösungen Die ABB-Schutz- und Steuergeräte der 630 Serie bieten Kommunikationssystems und hohe Flexibilität für zusammen mit dem Stationsautomatisierungsgerät COM600 Neukonfigurationen und Erweiterungen gehören zu den eine echte IEC 61850-Lösung für die zuverlässige charakteristischen Merkmalen des Schutzsystems, das durch Energieversorgung in Versorgungsnetzen und für den...

  • Seite 77: Fp1 Oder Höher

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Steuer- und Managementsystemen auf Netzebene, wie MicroSCADA Pro und System 800xA, ermöglicht. Tabelle 131. Unterstützte ABB-Lösungen Produkt Version Stationsautomatisierungsgerät COM600 3.5 oder höher MicroSCADA Pro SYS 600 9.3 FP1 oder höher System 800xA...

  • Seite 78: Anschlussdiagramm

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 28. Anschlussdiagramm Hoch Mittel Sender (Glasfaser) Optische Verbindung Sender (Kunststofffaser) Optische Verbindung Empfänger (Glasfaser) Empfänger (Kunststofffaser) GUID-88CD16F3-27E5-4657-BDAF-46D27B4970D8 V1 DE Abb. 16. Anschlussdiagramm für REF630...

  • Seite 79: Bio-Moduloption Für Die Serie 630

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 GUID-5E27DD50-FD15-4824-BDFB-DD52E29730EA V2 DE Abb. 17. BIO-Moduloption für die Serie 630 Tabelle 132. BIO-Optionen Einheit BI/BO X319 + X316 X324 + X321 X324 + X321 X329 + X326 X334 + X331 X339 + X336...

  • Seite 80: Referenzmaterial

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 GUID-CB7B1CF8-A0E4-42F5-998C-701641515127 V1 DE Abb. 18. RTD-Moduloption für die Serie 630 29. Referenzmaterial Die neuesten wichtigen Informationen zum REF630- Das Portal www.abb.de/relion bietet Informationen zur Schutzgerät finden Sie auf der Produktseite. Blättern Sie auf Produkt- und Servicevielfalt im Bereich Distribution der Seite nach unten, und laden Sie die zugehörige...

  • Seite 81: Funktionen, Codes Und Symbole

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 30. Funktionen, Codes und Symbole Tabelle 133. Im Gerät enthaltene Funktionen Beschreibung IEC 61850 IEC 60617 ANSI Schutz Dreiphasiger ungerichteter Überstromschutz, (I>) PHLPTOC 3I> 51P-1 Dreiphasiger ungerichteter Überstromschutz, (I>>) PHHPTOC 3I>> 51P-2 Dreiphasiger ungerichteter Überstromschutz, (I>>>) PHIPTOC 3I>>>...
  • Seite 82 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 133. Im Gerät enthaltene Funktionen, Fortsetzung Beschreibung IEC 61850 IEC 60617 ANSI Schalterversagerschutz CCBRBRF 3I>/I0>BF 51BF/51NBF Auslöselogik TRPPTRC I -> O Analoger Multifunktionsschutz MAPGAPC Schutzbezogene Funktionen Mitnahmeschaltung durch Übergreifstufe DSTPLAL Signalvergleich für Erdfehlerschutz RESCPSCH Logik zur Signalvergleichschutz DSOCPSCH...
  • Seite 83 Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 Tabelle 133. Im Gerät enthaltene Funktionen, Fortsetzung Beschreibung IEC 61850 IEC 60617 ANSI Spannungsunsymmetrie VSQVUB PQMUBU PQMUBV Strom-Oberwelle CMHAI PQM3I PQM3I Spannungsoberwelle, Leiter-Leiter VPPMHAI PQM3Upp PQM3Vpp Spannungsoberwelle, Leiter-Erde VPHMHAI PQM3Upe PQM3Vpg Messfunktionen Dreiphasige Stromanzeige CMMXU Dreiphasige Spannungsanzeige, Leiter - Erde (RMS)

  • Seite 84: Frühere Versionen Des Dokuments

    Abzweigschutz und Steuerung 1MRS757039 D REF630 Produktversion: 1.3 31. Frühere Versionen des Dokuments Dokument geändert / am Produktversion Historie A/23.11.2010 Übersetzt aus dem Englischen Original 1MRS756976 Revisi‐ on A B/22.09.2011 Übersetzt aus dem Englischen Original 1MRS756976 Revisi‐ on C C/18.09.2013 Übersetzt aus dem Englischen Original 1MRS756976 Revisi‐...
  • Seite 88 Inhalt dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen sind die jeweils vereinbarten Beschaf- fenheiten maßgebend. Die ABB AG übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und...
