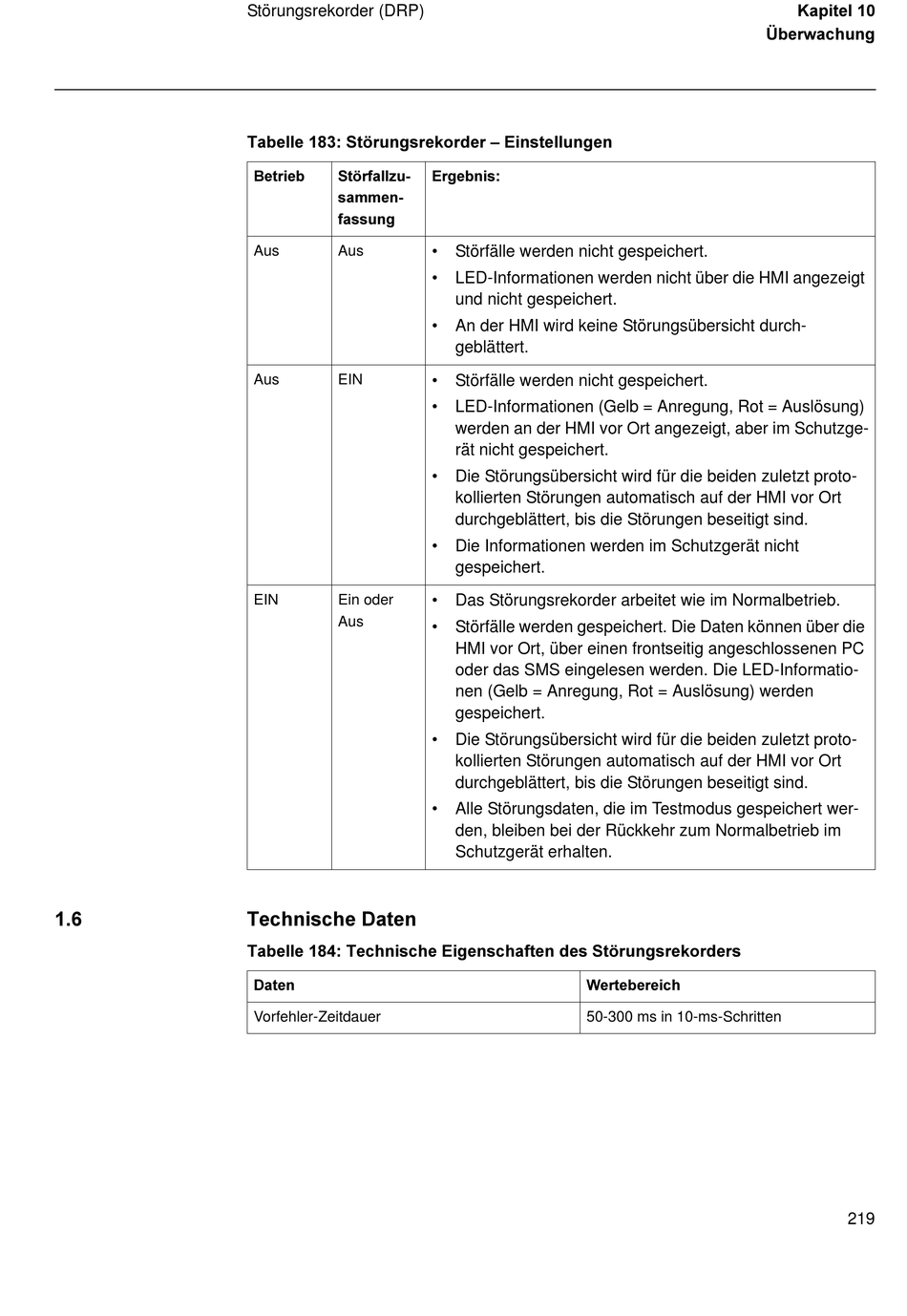

Störungsrekorder (DRP)
7DEHOOH 6W|UXQJVUHNRUGHU ± (LQVWHOOXQJHQ
%HWULHE
6W|UIDOO]X
VDPPHQ
IDVVXQJ
Aus
Aus
Aus
EIN
EIN
Ein oder
Aus
7HFKQLVFKH 'DWHQ
7DEHOOH 7HFKQLVFKH (LJHQVFKDIWHQ GHV 6W|UXQJVUHNRUGHUV
'DWHQ
Vorfehler-Zeitdauer
(UJHEQLV
•
Störfälle werden nicht gespeichert.
•
LED-Informationen werden nicht über die HMI angezeigt
und nicht gespeichert.
•
An der HMI wird keine Störungsübersicht durch-
geblättert.
•
Störfälle werden nicht gespeichert.
•
LED-Informationen (Gelb = Anregung, Rot = Auslösung)
werden an der HMI vor Ort angezeigt, aber im Schutzge-
rät nicht gespeichert.
•
Die Störungsübersicht wird für die beiden zuletzt proto-
kollierten Störungen automatisch auf der HMI vor Ort
durchgeblättert, bis die Störungen beseitigt sind.
•
Die Informationen werden im Schutzgerät nicht
gespeichert.
•
Das Störungsrekorder arbeitet wie im Normalbetrieb.
•
Störfälle werden gespeichert. Die Daten können über die
HMI vor Ort, über einen frontseitig angeschlossenen PC
oder das SMS eingelesen werden. Die LED-Informatio-
nen (Gelb = Anregung, Rot = Auslösung) werden
gespeichert.
•
Die Störungsübersicht wird für die beiden zuletzt proto-
kollierten Störungen automatisch auf der HMI vor Ort
durchgeblättert, bis die Störungen beseitigt sind.
•
Alle Störungsdaten, die im Testmodus gespeichert wer-
den, bleiben bei der Rückkehr zum Normalbetrieb im
Schutzgerät erhalten.
:HUWHEHUHLFK
50-300 ms in 10-ms-Schritten
.DSLWHO
hEHUZDFKXQJ
219
