Seite 15: Einführung
Anleitung umfasst Verfahren für die mechanische und elektrische Installation, die Anregung und Prüfung der externen Schaltkreise, die Einstellung und Konfiguration sowie die Bestätigung der Einstellungen und die Durchführung gerichteter Tests. Die Kapitel sind in chronologischer Reihenfolge angeordnet REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 16 Das Kapitel IED konfigurieren und Einstellungen ändern” erklärt, wie Einstellungen herunterzuladen und das Terminal zu konfigurieren sind. • Das Kapitel Einstellungen durch zweite Eingabe bestätigen enthält Anweisungen, wie zu überprüfen ist, dass jede enthaltene Funktion korrekt gemäß den eingestellten Werten funktioniert. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 17: Allgemeines
• Das Kapitel Fehlerverfolgungs und -behebung erklärt die Fehleraufklärung. • Das Kapitel Glossar ist eine Liste von Begriffen, Initialworten und Abkürzungen die in den technischen Unterlagen von ABB verwendet werden. 1.1.3 Zielgruppe Allgemeines Die Installations- und Inbetriebnahmeanleitung richtet sich an das Personal, das für die Installation, Inbetriebnahme, Wartung und Ein- und Ausschaltung der Schutzvorrichtung der normalen Wartung verantwortlich ist.
Seite 18 Technischer Leitfaden IED 670-Produkte 1MRK 511 179-UEN Die letzten Versionen der genannten Dokumentationen befinden sich auf www.abb.com/ substationautomation 1.1.5 Hinweise zu Revisionen Revision Beschreibung Keine Funktionalitäten hinzugefügt. Kleine Veränderungen am Inhalt, da Probleme auftraten. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 19: Sicherheitsinformationen
Niemals ein Kabel und/oder eine Verbindung zu oder vom IED während des normalen Betriebes trennen/anschließen. Gefährliche Spannungen und Ströme sind darauf enthalten, die tödlich sein können. Der Betrieb kann zerstört und das IED und der Messkreislauf beschädigt werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 20 Phänomen reagieren. Keine stromführenden Drähte an das IED anschließen. Interne Kreisläufe könne zerstört werden. Verwenden Sie immerdie dafür vorgesehene leitende Handschlaufe, die mit der Schutzerde verbunden ist, wenn Sie Module REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 21 Das Ändern der aktiven Parametereinstellung wird unumgänglich den Betriebsmodus der IEDs ändern. Seien Sie vorsichtig und prüfen Sie vor der Änderung die Bestimmung. Zeichen notieren Die Schutzvorrichtung ist für einen maximalen Dauerstrom in Höhe des vierfachen Gerätenennstroms dimensioniert. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 23: Überblick
Das IED wird ausgepackt und visuell überprüft. Es wird vorzugsweise in einem Schrank oder an der Wand montiert. Die Anbindung an das Schutzsystem muss überprüft werden, um sicherzustellen, dass die Installation erfolgreich war. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 25: Auspacken Und Prüfen Des Ied
Nach Starten des IED sicherstellen, dass die bestellten Softwarefunktionen mitgeliefert sind. Überprüfung auf Transportschäden. Wenn es Transportschäden gibt, muss das nächstgelegene ABB Büro oder der Verantwortliche müssen informiert werden. ABB muss sofort informiert werden, wenn es Diskrepanzen bezüglich der Lieferdokumente gibt.
Seite 27: Ied Installieren
Ausreichend Platz muss vor und hinter dem IED verfügbar sein, um der Wartung und künftigen Änderungen Zugang zu gewähren. Eingebaute IEDs sollten so montiert werden, dass IED Module ergänzt und ersetzt werden können, ohne starken Zerlegung. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 28 265.9 336.0 201.1 252.9 318.0 190.5 316.0 187.6 6U, 1/1 x 19” 265.9 448.3 201.1 252.9 430.3 190.5 428.3 465.1 187.6 482.6 Die Abmessungen H und K werden definiert durch den 19” Rahmenmontagesatz REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 29 265.9 336.0 242.1 255.8 318.0 190.5 316.0 228.6 6U, 1/1 x 19” 265.9 448.3 242.1 255.8 430.3 190.5 428.3 465.1 228.6 482.6 Die Abmessungen H und K werden definiert durch den 19” Rahmenmontagesatz. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 30 6U, 1/2 x 19” 210.1 254.3 4.0-10.0 12.5 6U, 3/4 x 19” 322.4 254.3 4.0-10.0 12.5 6U, 1/1 x 19” 434.7 254.3 4.0-10.0 12.5 E = 188.6 mm ohne hintere Schutzabdeckung, 229.6 mm mit hinterer Schutzabdeckung REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 31 1MRK511189-UDE B IED installieren 5.2.4 Abmessungen für Nebeneinander-Einbaumontage xx06000182.vsd IEC06000182 V1 DE Abb. 7: Eine 1/2 x 19” Größe des IED 670 nebeneinander mit RHGS6. xx05000505.vsd IEC05000505 V1 DE Abb. 8: Paneelaussparungsmaße für Nebeneinandereinbaumontage REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 32 Montage des IED Die meisten IED 670s können an den Rahmen, eingebaut oder an die Wand montiert werden, indem die Montagesets verwendet werden, siehe Abb. 10. Ein zusätzlicher Kasten des Typs RHGS kann auf einer Seite eines 1/2 oder 3/4 IED montiert werden.
Seite 33 Dimensionen der Schrauben die Vorgaben dieser Anleitung erfüllen. IEC06000147 V1 DE Abb. 10: Verschiedene Montagemethoden für das IED 670 Beschreibung A Einbau-Montage B 19” Paneel (Rahmen) Montageset C Wandmontage D Nebeneinander oder Einbaumontage REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 34 Nur die Klasse IP20 kann erfüllt werden, wenn zwei Gehäuse in einer (1) Aussparung nebeneinander montiert werden. Um die Schutzklasse IP54 zu erreichen, muss eine zusätzliche werkseitig montierte Dichtung bei der Bestellung des IEDs bestellt werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 35 Einbaumontage Details. PosNr. Beschreibung Menge Dichtungsstreifen, eingesetzt zum Erreichen von Schutzklasse IP54. Der Dichtungsstreifen wird werkseitig montiert zwischen Gehäuse und Frontplatte. Halterung Schraube, 2,9x9,5 mm selbstschneidend Verbindungspunkt des Dichtungsstreifens (Rückansicht) Paneel Schrauben M5x25 Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 36 Gehäusen ausgewählt werden muss, so dass die Gesamtgröße 19" entspricht. Wenn die Montagewinkel montiert werden, sichern Sie ab, dass Schrauben in den richtigen Maßen verwendet werden. Die Verwendung nicht originaler Schrauben kann zur Zerstörung der PCBs im Inneren des IED führen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 37 Schrauben M4x6 Vorgehensweise Montagewinkel (1a, 1b) vorsichtig an den Seiten des IED festziehen. Verwenden Sie die Schrauben (2) des Montagesets. IED Baugruppe auf dem 19" Paneel platzieren. Montagewinkel mit den dazugehörigen Schrauben befestigen REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 38: Wandmontage
Wandmontage wird daher nicht für Kommunikationsmodule mit Faserverbindung empfohlen; Serielle SPA/IEC 60870-5-103 und LON Kommunikationsmodule (SLM), Optische Ethernetmodule (OEM) und Leitungsdatenkommunikationsmodule (LDCM). 5.3.4.2 Montageverfahren für Wandmontage xx04000453.vs d DOCUMENT127716-IMG2265 V1 DE Abb. 13: Wandmontage Details. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 39 Das IED kann mit einer rückseitigen Schutzabdeckung ausgestattet werden, welche für diesen Montagetyp empfohlen wird. Siehe Abbildung 14. Um die Rückseite des IED zu erreichen ist auf der Seite gegenüber dem Scharnier ein Freiraum von 80 mm erforderlich. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 40 Seite Montage muss das Seite-an-Seite Montageset zusammen mit dem 19" Rahmenpaneelmontageset verwendet werdeb. Das Montageset muss separat bestellt werden. Bei der Montage der Platten und Winkel am IED ist abzusichern, dass Schrauben in den empfohlenen Größen verwendet werden. Die REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 41 IED 670 mit RHGS6 Gehäuse montiert Ein 1/2 x 19” oder 3/4 x 19” IED kann mit einem RHGS (6 oder 12, je nach IED Größe) Gehäuse montiert werden. Das RHGS Gehäuse kann zur Montage eines REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 42: Nebeneinander-Einbaumontage
Bei der Montage der Platten und Winkel am IED ist abzusichern, dass Schrauben in den empfohlenen Größen verwendet werden. Die Verwendung nicht originaler Schrauben kann zur Zerstörung der PCBs im Inneren des IED führen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 43 Montage-Ausschnitt herstellen. Abmessungen des Montageausschnitts siehe Abschnitt "Abmessungen für Nebeneinander-Einbaumontage". Dichtungsstreifen vorsichtig um den Bund des Geräts festdrücken. Zu langes Ende des Dichtungsstreifens umeinige mm kürzen um den Verbindungspunkt festzumachen. Am zweiten Gehäuse wiederholen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 44 Eine Transformatoreingangsmodul die für die binären und analogen Signaldaten zwischen den IEDs in verschiedenen Schutzverfahren über die Telekommunikationsausrüstung verwendet wird, zum Beispiel in Telefonstandleitungen. Es besitzt 12 analoge Eingänge. Analog-Digital-Wandelmodul (ADM) Eine PCB mit Zeitsynchronisierung. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 45 IRIG-B Zeitsynchronisierungsmodul Modul mit 2 Eingängen. Einer wird zur Handhabung beider Impulsweiten modulierten Signale und der Amplituden modulierten Signale verwendet und einer für den optischen Eingang des Typs ST für die PPS Zeitsynchronisierung. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 46 Ethernetkabel mit RJ45 Verbindung Zur Verbindung zwischen PC und dem IED seriellen Kommunikationsport muss ein gekreuztes Ethernetkanel mit RJ45 Verbindung verwendet werden. Bei Verbindung über einen Hub oder Schalter kann ein normales Ethernet-Kabel verwendet werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 47 1) IRIG-B Installation, wenn in Platz P30:2 enthalten 2) LDCM Installationssequenz: P31:2 oder P31:3 3) RS485 Installation, wenn in Platz P31:2 enthalten Hinweis! 1 Ein LDCM kann je nach Verfügbarkeit von IRIG-B bzw. RS485 Modulen enthalten sein. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 48 1) IRIG-B Installation, wenn in Platz P30:2 enthalten 2) LDCM Installationssequenz: P31:2, P31:3, P30:2 und P30:3 3) RS482 Installation, wenn in Platz P31:2 enthalten Hinweis! 2-4 LDCM kann je nach Verfügbarkeit von IRIG-B bzw. RS485 Modulen enthalten sein. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 49 3) RS485 Installation, wenn in Platz P31:2 enthalten Hinweis! 2-4 LDCM kann je nach Verfügbarkeit von IRIG-B bzw. RS485 Modulen enthalten sein. Tabelle 6: Bezeichnung für 1/1 x 19” Gehäuse mit 1 TRM Schloss REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 50 1) IRIG-B Installation, wenn in Platz P30:2 enthalten 2) LDCM Installationssequenz: P31:2, P31:3, P30:2 und P30:3 3) RS485 Installation, wenn in Platz P31:2 enthalten Hinweis! 2-4 LDCM kann je nach Verfügbarkeit von IRIG-B bzw. RS485 Modulen enthalten sein. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 51 2) LDCM Installationssequenz: P31:2, P31:3, P32:2, P32:3, P30:2 und P30:3 3) RS485 Installation, wenn in Platz P31:2 enthalten Hinweis! 2-4 LDCM kann je nach Verfügbarkeit von IRIG-B bzw. RS485 Modulen enthalten sein. 5.4.1.4 Anschlusspläne REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 52 IEC1MRK002801-AB10-BG V1 DE Abb. 19: Transfo 6I (1A) und 6U 110-2 110-2 110-2 110-2 110-2 110-2 rmatore ingans 6I (5A) und 6U 110-2 110-2 110-2 110-2 110-2 110-2 modul (TRM) 6I (1A) 6I (5A) REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 53 Eingangsmodul (MIM) IEC1MRK002801-AB11-BG V1 DE Abb. 20: Binäreingangsmodul (BIM). Eingangskontakte mit dem Namen XA korrespondieren mit der Rückseitenposition X31, X41, usw. und Eingangskontakte mit dem Namen XB mit der Rückseitenposition X32, X42, usw. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 54 Zeitsynchronisierungsport IRIG-B, BNC-Verbindung Zeitsynchronisierungsport PPS oder Optische IRIG-B, ST-Steckverbinder Rückseitiger Kommunikationsanschluss IEC 61850, ST-Steckverbinder Rückseitiger Kommunikationsanschluss C37.94, ST-Steckverbinder Frontkommunikationsport, Ethernet, RJ45 Verbindung Rückseitiger Kommunikationsport 15-Pol Buchse Mikro D-sub, 1,27 mm (0.050") Abstand Rückseitiger Kommunikationsport, Blockklemme REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 55 Stromversorgungsmodul (PSM) IEC1MRK002801-AB12-BG V1 DE Abb. 25: Binärausgangsmodul (BOM). Eingabekontakte mit dem Namen XA korrespondieren mit der Rückseitenposition X31, X41, usw. und Ausgangskontakte mit dem Namen XB mit der Rückseitenposition X32, X42, usw. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 56 Statisches Ausgangsmodul (SOM) IEC1MRK002801-AB14-BG V1 DE Abb. 27: Binär Ein-/Ausgnagsmodul (IOM). Eingabekontakte mit dem Namen XA korrespondieren mit der Rückseitenposition X31, X41, usw. und Ausgangskontakte mit dem Namen XB mit der Rückseitenposition X32, X42, usw. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 57: Verbindungen Für 3-Phasen Hochimpedanzdifferentialschutz
IED 670 Protected Object L3 (C) L2 (B) L1 (A) L3 (C) L2 (B) CT 1200/1 L1 (A) Star/Wye Connected 3-Ph Plate with Metrosils and Resistors IEC07000193 V1 DE Abb. 28: CT-Verbindungen für Hochimpedanz-Differentialschutz REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 58 Verbindungen für 3-Phasen Hochimpedanzdifferentialschutz Der beschränkte Erdungsfehlerschutz (REF) ist eine typische Anwendung für einen einphasigen Hochimpedanzdifferentialschutz. Typische CT-Verbindungen für einen Hochimpedanz-REF-Schutzkreis mit den 670 Serien sind dargestellt in Abbildung CT-Verbindungen für beschränkten Erdungsfehlerschutz REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 59 Differentialschutzanwendung auf eins eingestellt werden muss! Somit müssen für den Hauptstromwandler mit 1A Sekundärverhältnis folgende Einstellungswerte eingegeben werden: CTprim=1A und CTsec=1A; während für den Hauptstromwandler mit 5A Sekundärverhältnis folgende Einstellungswerte eingegeben werden müssen: CTprim=5A und CTsec=5A. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 60 Funktionsblock im Konfigurationstool). 5.4.2 Verbinden mit Schutzerde Erdungserdungs (Pos. 1 in Abb. 30) auf der Rückseite der IED-Einheit an den nächstmöglichen Erdungspunkt im Schrank anschließen. Elektrische Codes und Normen verlangen, dass Schutzerdkabel aus grün/gelb-markierten Leitern mit einer Querschnittsfläche von mindestens 2,5 mm (AWG14).
Seite 61 5.4.5 Verbindung zu den Strom- und Spannungskreisen CTs und VTs sind am 24-Pol Verbinder des Transformatoreingangsmoduls (TRM) auf der Rückseite des IED verbunden. Verbindungsdiagramm für TRM siehe Abb. Solide Verbindung mit Überschneidungsfläche zwischen 2,5-6 mm (AWG14-10) oder Leitungsseil mit Überschneidungsfläche zwischen 2,5-4 mm (AWG14-12) verwenden.
Seite 62 Hilfsstrom und Signale werden verbunden über Spannungsstecker. Signalleitungen sind mit der Anschlussbuchse verbunden, siehe Abb.31, welche mit einem entsprechenden Stecker verbunden ist, siehe Abb. 32, die sich auf der Rückseite des IED befindet. Zum Ort des BIM, BOM, IOM und SOM siehe Abschnitt "Rückseitenverbindungen".
Seite 63 IED, zum Beispiel im Schaltschrank und/oder in der Nähe der Messquelle bedeuten. Sicherstellen, dass Erdanschlüsse hergestellt werden mit kurzen (max. 10 cm) Leitern mit adäquatem Querschnitt, mindestens 6 mm (AWG10) für einzelne Schirmanschlüsse. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 64 SLM) Das IED kann, wenn entsprechend bestellt, mit einem optischen Ethernetmodul (OEM, siehe Abb.22), dass für die IED 61850 Kommunikation notwendig ist und einem seriellen Kommunikationsmodul (SLM, siehe Abb.22) für LON, SPA und IEC 60870-5-103 Kommunikation ausgestattet sein. Für die Lokalisierung von OEM und SLM, siehe Abschnitt "Rückseitenverbindungen".
Seite 65 Typen von optischen Kabeln/Verbindern. 5.5.2 Verbinden der Fernkommunikationsschnittstelle (LDCM) Das Leitungsdatenkommunikationsmodul (LDCM, siehe Abb. 22) ist eine Hardware, die zum Transfer von binären und analogen Signaldaten zwischen den IEDs in verschiedenen Schutzverfahren auf dem IEEE/ANSI C37.94 Protokoll verwendet wird. Die optischen Ports auf der Rückseite des IED sind X302, X303, X312 und X313.
Seite 66: Leitungsdatenkommunikationsmodul (X.21 Ldcm)
Verbindung des Galvanischen X.21 Leitungsdatenkommunikationsmodul (X.21 LDCM) Das Galvanische X.21 Leitungsdatenkommunikationsmodul (X.21 LDCM, siehe Abb. 22) ist die Hardware, die für die binären und analogen Signaldaten zwischen den IEDs in verschiedenen Schutzverfahren über die Telekommunikationsausrüstung verwendet wird, zum Beispiel in Telefonstandleitungen.
Seite 67: Ied Installieren
Weicherdung - Verbinden Sie zwei Stifte miteinander X.21 Verbinder Tabelle 8: Steckerbelegung für den X.21 Signalverbinder Stiftnummer Signal Abschirmung (Erdung) TXD A Kontrolle A RXD A Signalzeitgebung A Erdung TXD B Kontrolle B Fortsetzung auf nächster Seite REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 68 Übertragen niedrig x1:3 Term T-Term Anschlusswiderstand für Transmitter (und Empfänger in 2-Draht Gehäuse) (verbinden an TX+) x1:4 reserviert R-Term Anschlusswiderstand für Empfänger (verbinden an RX+) x1:5 reserviert Empfang schwach Fortsetzung auf nächster Seite REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 69 Kontakten mit der Schutzerdung vorzubeugen. Sichern Sie, dass die Terminale richtig geerdet sind, mit so kurzen Verbindungen wie möglich von der Erdungsschraube z.B. zum geerdeten Rahmen. Das Terminal und das externe Equipment sollten vorzugsweise an dieselbe Batterie angeschlossen werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 70 Terminal hat nur ein Kabelende, alle anderen natürlich zwei. Laut den Installationsanweisungen für das aktuelle Equipment verbinden, den 120 Ohm Anschluss überwachen. Die Schutzerd muss nahe am externen Equipment (< 2m) liegen. Kommunikationsleitung Protective earth screw REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 71 Terminal hat nur ein Kabelende, alle anderen natürlich zwei. Laut den Installationsanweisungen für das aktuelle Equipment verbinden, den 120 Ohm Anschluss überwachen. Die Schutzerd muss nahe am externen Equipment (< 2m) liegen. Kommunikationsleitung Schützende Erdschraube REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 72 5.7.2 Installation des seriellen Kommunikationskabels für das RS485 SPA/IEC Informativer Auszug aus dem EIA Standard RS-485 - Electrische Merkmale von Generatoren und Empfängern für Ausgeglichene Digitale Multipunktsysteme RS-485 Kabel - Medienabhängiger Physischer Layer REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 73: Busanregung Und Signalübertragung
1/4 W, 2% DGND ExV wird vom Knoten am Ende des Bussegments bereitgestellt en03000112.vsd IEC03000112 V1 DE Abb. 42: RS-485 Bussegment Anschluss ExVan jeden Knoten am Ende eines Bussegments geliefert Fortsetzung auf nächster Seite REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 74: Bus Leistungsverteilung
Belden 9841, Alpha Kabel 6412, 6413 Installation der GPS Antenne 5.8.1 Installation der GPS Antenne 5.8.1.1 Antenneninstallation Die Antenne ist auf einer Konsole zur Befestigung auf einer horizontalen oder vertikalen ebenen Oberfläche oder einem Antennenmast montiert. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 75 Stets die Antenne und ihre Konsole so positionieren, dass eine möglichst durchgehende freie Sichtlinie in alle Richtungen gewährleistet ist, vorzugsweise über 75 %. Minimal 50 % freie Sicht sind für ununterbrochenen Betrieb erforderlich. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 76: Elektrische Installation
Die Antenne besitzt eine TNC-Buchse für das Antennenkabel. Ort des GPS Moduls, siehe Abschnitt "Rückseitenverbindungen". Anschlussplan für das GPS Modul, siehe Abb. 24. Sicherstellen, dass das Antennenkabel beim Anschluss an Antenne oder Empfänger nicht geladen ist. Entladen Sie das Antennenkabel durch Kurzschließen des Antennenkabelendes mit einem...
Seite 77 System zum IED. Speisung muss für jeden Phase-zu Neutral- Kreislauf und jedes Phase/Phase Paar durchgeführt werden. In jedem Fall werden die Spannungen in allen Phasen und die die neutralen Spannungen gemessen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 78: Überprüfung Der Ct Kreise
CT Kreisen gefährliche Spannungen auftreten. Prüfen der Stromzufuhr Überprüfen, ob die Polarität der Hilfsspannungsversorgung korrekt ist und ob sie unter allen Betriebsbedingungen innerhalb des erforderlichen Eingangsspannungsbereiches liegt. Sicherstellen, dass die Polarität korrekt ist. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 79 Prüfen Sie alle verbundenen Signale, damit sowohl die Ladung als auch die Polarität mit den Spezifikationen der IEDs übereinstimmen. Prüfen der optischen Verbindungen Prüfen Sie ob die optischen Verbindungen Ty und Rx korrekt sind. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 81: Einschalten Des Ied
Beim Einschalten des IED, beginnt die grüne LED sofort zu blinken. LCD wird aktiviert und "IED Startup" wird angezeigt nacht 55 Sekunden. Das Hauptmenü wird angezeigt und “Ready” wird angezeigt nacht 90 Sekunden. Ein kontinuierlich leuchtendes grünes Licht zeigt einen erfolgreichen Startup an. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 82 "Prüfung der Selbstüberwachungsfunktion" in diesem Kapitel zur Untersuchung des Fehlers. Ein Beispiel des lokalen HMI mit einem kleinen LCD wird in Abb. abgebildet46. Die verschiedenen Teile des Medium LHMI sind in Abb. abgebildet. Das LHMI ist in einer IED und einer ANSI Version enthalten. Der Unterschied besteht in den Tastaturbetriebstasten und der gelben LED Signalisierung.
Seite 83 1MRK511189-UDE B Einschalten des IED en05000056.eps IEC05000056-CALLOUT V1 DE Abb. 46: Medium Graphik HMI 1 Status-LEDs 2 LCD 3 Anzeige-LEDs 4 Beschriftungsstreifen 5 Ort/Fern LEDs 6 RJ45 Port 7 Kommunikationsanzeige LED 8 Tastaturfeld REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 84: Prüfen Der Selbstüberwachungssignale
Fehlers zu finden, wenn dieser durch Blinken der grünen LEDs auf dem HMI Modul signalisiert wird. Vorgehensweise Allgemeines Diagnostikmenü anzeigen. Navigieren Sie die Menüs zu: Diagnostik/IED Status/Allgemein Überwachungswerte durchsuchen, um die Ursache des Fehlers zu finden. Mit den Pfeiltasten zwischen den Werten blättern. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 85 NUM-modWarning OK Kein Fehler festgestellt. Keine. NUM-modWarning Es besteht ein Problem Uhr einstellen. Warning bei: Wenn das Problem weiterbesteht, ABB Vertreter wegen Kundendienst kontaktieren. • der Echtzeituhr. • Zeitsynchronisation. ADC-module OK Kein Fehler festgestellt. Keine. ADC-module Fail...
Seite 87: Pcm 600 Kommunikationslink Pro Ied Erstellen
Verbindung zwischen PCM 600 und IED 670 • PC oder Arbeitsstation mit dem Netzwerk verbinden • Die IP-Adressen des IED 670 im PCM 600 Projekt für jedes von der OPC Schnittstelle des PCM 600 zur Kommunikation verwendete IED REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 88: Point-To-Point Verlinkung
Adresse und Subnet Maske ein, die Sie bestimmen können. Sichern Sie, dass Sie außerhalb des Bereiches der Adressen liegen, die von den IED 670s verwendet werden. Schließen Sie alle offenen Fenster und starten Sie PCM 600 REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 89 Administratorrechte werden benötigt, um die Konfiguration wie oben beschrieben zu ändern. en05000812.vsd IEC05000812 V1 DE Abb. 48: Schritt 1: wählen Sie Local Area Connection en05000813.vsd IEC05000813 V1 DE Abb. 49: Schritt 2: Properties im Statusfenster wählen REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 90 PCM 600 Kommunikationslink pro IED erstellen en05000814.vsd IEC05000814 V1 DE Abb. 50: Schritt 3: TCP/IP Protokoll wählen und Properties öffnen en05000815.vsd IEC05000815 V1 DE Abb. 51: Schritt 4: eine TCP/IP Adresse und Subnet Maske für den PC spezifizieren REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 91: Ied 670 Ip-Adresse In Das Projekt Eingeben
IED auswählen, um die IP-Adresse einzugeben • öffen Sie Object Properties Fenster • Cursor platzieren in IP-Adresse IP Adresse eingeben. en05000643.vsd IEC05000643 V1 DE Abb. 52: Möglichkeit 1: IP-Adresse über das erste Assistentenfenster REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 92 IEC05000811 V1 DE Abb. 53: Möglichkeit 2: IP-Adresse über das IED Object Properties fenster Die verwendete Alternative hängt stark davon ab, ob die IP-Adresse bekannt ist.. Alternative 2 lässt jederzeit einen Wechsel der IP-Adresse zu. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 93 Neustart wird der SPA/IEC Port als SPA Port betrieben. Einstellen von Slave-Nummer und Baudrate für den hinteren SPA Port Die Slave-Nummer und Baudrate sind ersichtlich auf dem lokalen HMI unter: Einstellungen/Allgemeine Einstellungen/Kommunikation/SLM Konfiguration/Rückseitiger optischer SPA/IEC Port/SPA REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 94: Eingabe Der Iec Einstellungen
Mastersystem für das IED eingestellt ist. Überprüfung der Kommunikation Um sicherzustellen, dass die hintere Kommunikation mit dem SMS/SCS System funktioniert, gibt es einige unterschiedliche Methoden. Wählen Sie eine der folgenden Methoden. 9.2.1 Überprüfung der SPA Kommunikation Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 95 PC an der Substation besfindet) oder über ein Telefonmodem über ein Telefonnetzwerk mit ITU (CCITT) Merkmalen. Tabelle 10: Max. Distanzen zwischen den Terminals/Knoten Glas < 1000 m gemäß des optischen Budgets Kunststof < 25 m (innerhalb des Schaltschranks) gemäß des optischen Budgets REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 96 Verluste in Verbindungskasten, zwei Kontakte (0.5 dB/ 1 dB Kontakt) Verluste in Verbindungskasten, zwei Kontakte (1 dB/ 2 dB Kontakt) Spielraum für 2 Reparaturspleiße (0.5 dB/Spleiß) 1 dB Maximale Gesamtdämpfung 11 dB 7 dB REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 97 Der Test kann nur durchgeführt werden, wenn das gesamte Kommunikationssystem installiert ist. Demzufolge ist der Test ein Systemtest und wird hier nicht abgehandelt. Das Kommunikationsprotokoll LON (Lokale Optische Netzwerke) steht für IED 670 Produkte als Option zur Verfügung. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 98 Das LON Protokoll ist beschrieben in der LonTalkProtocol Spezifizierungsversion 3 von Echelon Corporation. Dieses Protokoll ermöglicht die Kommunikation in Kontrollnetzen. Es ist ein Point-to-point Protokoll, mit dem alle an das Netzwerk angeschlossenen Geräte miteinander direkt kommunizieren können. Weitere REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 99 Terminals zurückzusetzen. Durch Einstellung des Parameters LONDefault=YES, wird die LON Kommunikation im Terminal zurückgesetzt und das entsprechende Verfahren kann von Beginn an neu gestartet werden. Pfad im lokalen HMI: Einstellungen\Grundeinstellungen\Kommunikation\SLM Konfiguration\optischer SPA/IEC Port hinten REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 100 Einstellparametern für die Zeitgeber angesehen werden Parameter Bereich Vorgabewert Einheit Parameterbeschreibung SessionTmo 1-60 Zeitauslösung der Kommunikationssteuerung. Nur zu ändern auf Empfehlung von ABB. RetryTmo 100-10000 2000 Zeitauslösung der Übertragungswiederholung. Nur zu ändern auf Empfehlung von ABB. IdleAckCycle 1-30 Ack aktiv halten. Nur zu ändern auf Empfehlung von ABB.
Seite 101: Kalkulation Des Optischen Plans Für Serielle
2 dB Verluste in Verbindungskasten, zwei Kontakte (0.75 dB/ 1.5 dB Kontakt) Verluste in Verbindungskasten, zwei Kontakte (1dB/Kontakt) 2 dB Spielraum für Reparaturspleiße (0.5 dB/Spleiß) 0.5 dB Maximale Gesamtdämpfung 11 dB 7 dB REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 103 IED sich so verhält, wie gewünscht. Ein werkseitig eingestellter Standardwert wird für jeden Parameter zur Verfügung gestellt. Eine Einstellungsdatei kann erstellt werden mit Hilfe des Parametereinstellungswerkzeugs (PST), das im PCM 600 Gehäuse zur Verfügung steht. Alle Einstellungen können: REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 104 Ströme korrekt ist und dass sie mit den Bestellunterlagen übereinstimmt. Die primären Stromwandlerdaten werden im folgenden HMI Menüzweig eingegeben: Einstellungen/Allgemeine Einstellungen/Analoge Module/Analoge Eingänge Die folgenden Parameter müssen für jeden Stromwandler, der mit dem IED verbunden ist, eingestellt werden: REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 105 IED blinkt und die grüne LED leuchtet während sich das IED in Konfigurationsmodus befindet. Wenn die Konfiguration heruntergeladen und abgeschlossen ist, kehrt das IED automatisch in normalen Modus zurück. Weitere Anweisungen finden Sie in den Benutzerhandbüchern für PCM 600. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 107 Falls die Prüfgeräte nicht in der Lage sind, den Phasenwinkel anzugeben, ist ein getrenntes Phasenwinkelmessgerät erforderlich. Bereiten Sie das IED vor, bevor einen bestimmte Funktion geprüft wird. Das Logikdiagramm der geprüften Schutzfunktion muss bei der Durchführung des REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 108: Vorbereitung Zur Prüfung
Bediener kann demnach die Verbindung verifizieren und dass die analogen Eingangssignale korrekt gemessen und aufgezeichnet werden, durch Einspeisung der erforderlichen Ströme und Spannungen für das spezifische IED. Um das Testen noch effektiver zu gestalten, kann der Protection and Control IED Manager (PCM REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 109 Niemals die sekundäre Verbindung des Stromtransformatorkreises ohne Kurzschließen der sekundären Windung des Transformators trennen. Die Bedienung eines Stromtransformators mit offener sekundärer Windung wird einen massiven Potentialaufbau hervorrufen, der den Transformator beschädigen und Verletzungen hervorrufen kann. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 110: Ied In Den Testmodus Setzen
Verbindung der Nullstromleiter gewidmet werden. Stellen Sie sicher, dass die logischen Eingangs- und Ausgangssignale in dem Logikdiagramm für die getestete Funktion mit den entsprechenden binären Eingängen und Ausgängen des geprüften IED verbunden sind. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 111 Messungen/Analoge Primärwerte Messungen/Analoge Sekundärwerte Verhältnisfaktoreinstellungen für Strom- und Spannungswandler berücksichigen. Die abgelesene Frequenz mit der eingestellten Frequenz und die Lastflussrichtung mit dem eingespeisten Strom vergleichen. Frequenz und Wirkleistung befinden sich im lokalen HMI unter: REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 112: Freigabe Der Zu Testenden Funktion/En
Zu der Funktionsinstanz wechseln, die freigegeben werden soll. Verwenden Sie die linke und rechte Pfeiltaste. ‘E’ drücken, wenn die gewünschte Funktion gefunden worden ist. „Ja" wählen. 'E' drücken und die neue Einstellung ist gültig. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 113 PCM 600 Tool. Diese Dateien können ausgewertet werden mit jedem Tool, das Comtrade formatierte Störungsdateien lesen kann. Ein Drucker könnte hilfreich sein zur Erstellung von Ausdrucken. Das Verhalten der Störungsaufzeichnungsfunktion kann überprüft werden beim Testen der IED REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 114: Ereignisaufzeichnung (Er)
Navigieren Sie zum Textmodusschalter. Wechseln Sie die Einstellung "EIN" nach "AUS". Drücken Sie die 'E' Taste und die rechte Pfeiltaste. Antworten Sie 'JA' und drücken Sie die 'E' Taste und verlassen Sie die Menüs. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 115 Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. 12.4 Differentialschutz 12.4.1 Hochohmischer Differentialschutz (PDIF, 87) Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel unter Abschnitt "Überblick" und Abschnitt "Vorbereitung zur Prüfung" beschrieben, vor. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 116 Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 117: Messen Der Ansprechlimits Der Eingestellten Werte
Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. 12.5.2 Vierstufen-Phasen-Überstromschutz (PTOC, 51/67) Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel "Überblick" unter Abschnitt "Überblick" und Abschnitt beschrieben, vor. Gerichtete UMZ-Funktion, Phasen REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 118 10. Den eingespeisten Strom auf 200% des Ansprechwerts der getesteten Stufe erhöhen, den Strom einschalten und die Zeitverzögerung überprüfen. Für Verzögerungskurven die Ansprechzeit bei einem Strom von 110 % des Ansprechstroms überprüfen für tMin. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 119 Einstellung zuführen. Erhöhung des eingespeisten Stroms in der Ln oder Mittelleiterphase (Summenstromeingang) bis das Auslösesignal auftritt. Fehlerstrom abschalten. Die maximale zulässige Überlastung der Stromkreisläufe im IED beachten. Gemessenen Ansprechstrom mit dem Einstellungswert vergleichen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 120: Vier Schritt Restüberstromschutz (Ptoc, 51N/67N)
110 % des Ansprechstroms für tmin überprüfen. Überprüfen, dass alle Auslöse- und Anregekontakte entsprechend der Konfiguration funktionieren (Signal Matrix) 10. Die Richtung des eingespeisten Stroms umkehren und sicherstellen, dass der Schutz nicht auslöst. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 121: Fein Ausgerichteter Restüberstrom- Und Leistungsschutz (Psde, 67N)
"Überblick" und Abschnitt "Vorbereitung zur Prüfung" dieses Kapitels vor. Abbildung57 zeigt die prinzipielle Verbindung des Testsets während der Prüfeinrichtung des empfindlich gerichteten ohmschen Überstromschutzes. Überwachen Sie, dass die polarisierende Spannung gleich -3U ist. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 122: Ansprechmodus 3I0Cosφ Vorgehensweise
(RCADir - j) =INcosPhi>. wenn I Ergebnisse mit eingestelltem Wert vergleichen. Eingestellte Kennlinie erwägen, siehe Abbildung und Abbildung 59. Ansprechzeit des Zeitgebers messen, indem ein zweifacher Strom des eingestellten INcosPhi> Wertes und die polarisierende Spannung 1.2xUNRel>. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 123 Spannung mit dem eingestellten Wert UNRel> vergleichen. Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Betriebsbereich RCA = 0° en06000650.vsd IEC06000650 V1 DE Abb. 58: Kennlinie mit ROADir Begrenzung REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 124 Messung mit Winkeln j = RCADir +/- 45° dass das Messelement anspricht, cos (RCADir - j) = SN>. wenn 3l Ergebnisse mit eingestelltem Wert vergleichen. tDef. Ansprechzeit des Zeitgebers messen, indem 1.2xUNRel> und ein zweifacher Strom des eingestellten SN> Ansprechwertes zugeführt wird. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 125 Messung der Ansprechzeit des Zeitgebers durch Einspeisung des Stroms, um zweimal den eingestellten S Ansprechwert zu erhalten. Ergebnisse mit eingestelltem Wert vergleichen. tDef. Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 126: Nicht Gerichteter Erdungsfehlerstromschutz Vorgehensweise
Ergebnisse mit eingestelltem tUNNonDir Ansprechwert vergleichen. Eine Spannung 0.8xUNRel>und einen Strom zuführen, der hoch genug ist, die gerichtete Funktion bei geschlossenem Winkel anzusprechen. Spannung erhöhen, bis die gerichtete Funktion freigegen wird. Messwert mit dem eingestellten Ansprechwert UNRel> vergleichen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 127 Zeitgeber zu stoppen. “TEMP” Werte ablesen. Vergleichen mit der Einstellung von TripTemp. Den binären Eingang BLOCK aktivieren. Die Signale ALARM, START und TRIP sollten verschwinden. Den binären Eingang BLOCK zurücksetzen. 10. Rücksetzungsgrenze (TdReset) prüfen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 128: Thermischer Überladungsschutz, Zwei Zeitkonstanten (Pttr, 49)
Für alle drei Phasen die Ansprech- und Rücksetzwerte für Ib2 auf die gleiche Weise überprüfen, wie oben beschrieben für Stufe IBase1 einstellen. Das digitale Eingangssignal für Stufe IBase2 . Zeitkonstante einstellen für IBase1 gemäß Einstellungsplan. Prüfstrom für Phase L1 auf 1.50 x IBase1 einstellen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 129 Funktion geprüft, die ein Startsignal abgibt. Ein externes Startsignal kann auch verwendet werden. Einstellung und Konfiguration der Funktion(en) müssen vor Testbeginn abgeschlossen sein. Die BFP Funktion ist sehr flexibel und erlaubt die Wahl von Funktions- und Auslösebetriebsarten. Die verschiedenen Betriebsarten werden REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 130: Überprüfung Des Phasenstrom-Anregewerts,P
“IN” set lower than IP> kann am leichtesten im Back-up Auslösemodus “1 von 4”geprüft werden. 12.5.8.1 Überprüfung des Phasenstrom-Anregewerts,P> Die Prüfung des IP> Stromlevels wird am besten durchgeführt mit FunctionMode=Current und BuTripMode= “1 out of 3” oder “2 out of 4”. Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 131 AC und StartEingangssignale trennen. 12.5.8.4 Verifizieren des Aus-Wiederholungs Modus Modus unten auswählen in Übereinstimmung mit dem aktuellen Fall. In den unten angeführten Fällen wird vorausgesetzt, dass FunktionsModus = Strom. gewählt worden ist. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 132: Überprüfung Der Reserveauslösung
Sicherstellen, dass Aus-Wiederholung nach der eingestellten Zeit erreicht wird. t1, und keine Back-up Auslösung erfolgt ist. Getrenntes AC und StartEingangssignale. 12.5.8.5 Überprüfung der Reserveauslösung In den unten angeführten Fällen wird vorausgesetzt, dass FunktionsModus = Strom. gewählt worden ist. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 133 Sicherstellen, dass ein Backup Trip nach der eingestellten Zeit erreicht wird. Wenn ausgewählt, sollte Retrip auch erscheinen. Fehlerbedingung vorgeben, einschließlich Start von BFP, mit zumindest Einphasenstrom unter dem eingestellten IP> und restlichen (EF) über dem REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 134: Überprüfung Des Falles Funktionsmodus=Kontakt
Eingabesignal/e für Start des BFP eingeben. Der Stromwert kann niedrig sein. Abschaltung von LS geschlossen Signal(en) weit vor der eingestellten Back- up Auslösezeit veranlassen. t2. Sicherstellen, dass keine Reserveauslösung erreicht wird. Eingegebens AC und StartEingangssignale trennen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 135 Abschaltung von BC geschlossen Signal(en) weit vor der eingestellten Back- up Aislösezeit veranlassen. t2. Eine korrekte LS Auslösung wird simuliert. Sicherstellen, dass keine Reserveauslösung erreicht wird. Retrip kann auftreten, z. B. aufgrund der Auswahl “Retrip ohne Stromprüfung”. Eingegebens AC und StartEingangssignale trennen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 136: T-Zonen Schutz (Ptoc, 50Stb)
Ansprechstroms setzen und den Strom dann schnell ausschalten. Fehlerstrom einschalten. Es sollte keine Auslösung erfolgen. 10. Fehlerstrom abschalten. 11. Den binären Eingang RELEASE zurücksetzen. 12. Fehlerstrom einschalten. Es sollte keine Auslösung erfolgen. 13. Fehlerstrom abschalten. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 137 Verwenden Sie das Auslösesignal des konfigurierten Binärausgangs, um den Zeitgeber zu stoppen. 12. CLOSECMD deaktivieren. Stellen Sie den gemessenen Strom in einer Phase auf 90 % des Stromfreigabelevels ein. CLOSECMD aktivieren. Es sollte keine Auslösung erfolgen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 138 Anwendung zu verwendenden Messmodus verbinden. Wenn ein 3- Phasen Prüfgerät verfügbar ist, sollte dies für alle Messmodi verwendet werden. Wenn ein Einzelphasen Strom/Spannungs Prüfgerät verfügbar ist, sollte dies an den gewählten Eingang für Ein-Phasen Strom und Spannung angeschlossen werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 139 Blindleistung geich 0% der Nennleistung ist. Winkel zwischen eingespeistem Strom und Spannung ändern zurück auf 0°. Strom langsam senken, bis START1 Signal aktiviert wird. Eingespeiste Leistung prüfen und mit dem Einstellungswert vergleichen. Power1. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 140: Gerichteter Überstromschutz (Pdop)
Anwendung zu verwendenden Messmodus verbinden. Wenn ein 3- Phasen Prüfgerät verfügbar ist, sollte dies für alle Messmodi verwendet werden. Wenn ein Einzelphasen Strom/Spannungs Prüfgerät verfügbar ist, sollte dies an den gewählten Eingang für Ein-Phasen Strom und Spannung angeschlossen werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 141 90°. Prüfen, ob die überwachte Wirkleistung gleich 0% der Nennleistung ist und dass dieBlindleistung geich 100% der Nennleistung ist. Winkel zwischen eingespeistem Strom und Spannung ändern zurück auf Angle1 Wert. Strom langsam von 0 steigern, bis START1 Signal aktiviert REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 142: Test Auf Kabelbruch (Brc)
Den gemessenen Strom (Fehlerstrom) in einer Phase von ca. 90 % des eingestellten Ansprechstromes einstellen. Strom abschalten. Fehlerstrom einschalten und länger als den Einstellungswert tOper warten. Es sollte keine Auslösung des BRC-Signals erfolgen. 10. Fehlerstrom abschalten. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 143 Sofort die Spannung in einer Phase auf einen Wert, der ca. 20 % niedriger als der gemessene Ansprechwert ist, senken. Zeitverzögerung des Auslöse-Signals messen und mit dem eingestellten Wert vergleichen. Erweitertes Testen Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 144: Zwei Schritt Überspannungsschutz (Ptov, 59)
Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 145 Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel unter Abschnitt "Überblick" und Abschnitt "Vorbereitung zur Prüfung" beschrieben, vor. 12.6.4.1 Prüfung von Unterspannungslevels Dieser Test ist relevant, wenn die Einstellung BlkDiffAtULow=Yes. Prüfung von U1Low Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 146 Schritte 2 bis 4 wiederholen, um U1Low für die anderen Phasen zu prüfen. Die Verbindungen zu U1 müssen gewechselt werden, um eine andere Phase zu testen. (UL1 zu UL2, UL2 zu UL3, UL3 zu UL1) Prüfung von U2Low Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 147 Prüfen Sie das U2 Blockierungslevel, indem das Spannungslevel beim Reset mit der eingestellten Unterspannungsblockierung U2Low verglichen wird. 12.6.4.2 Prüfung von Spannungsdifferentialauslösung und Alarmleveln Vorgehensweise Spannungen gemäß des gültigen Schaltplans und der Graphik mit dem IED verbinden 63. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 148 Schritte 1 bis 2 wiederholen, um die anderen Phasen zu prüfen. Die Verbindungen zu U1 müssen gewechselt werden, um eine andere Phase zu testen. (UL1 zu UL2, UL2 zu UL3, UL3 zu UL1) 12.6.4.3 Prüfen der Auslösung und Auslöserücksetzungszeitgebern Verfahren REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 149: Letztendliche Einstellung Zur Kompensations Von Vt
Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 150: Test Auf Spannungsverlust (Lov)
15. Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. 12.6.5.2 Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 151 Sicherstellen, das die IED Einstellungen korrekt sind, insbesondere die StartFrequency, IntBlkStVal, und der tTrip . Das Terminal mit Drei-Phasen-Spannungen mit Nennwerten speisen. Langsam die Größe der angelegten Spannung senken, bis das BLKDMAGN Signal auftritt. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 152: Überfrequenzschutz (Ptuf, 81)
Sofort die Frequenz der angelegten Spannung auf einen Wert, der ca. 20 % höher als der Ansprechwert ist, steigern. Zeitverzögerung des Auslöse-Signals messen und mit dem eingestellten Wert vergleichen. Erweitertes Testen Vorgehensweise Der obige Test kann zur Überprüfung der Rückfallzeit wiederholt werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 153 Frequenz der angewendeten Spannung langsam senken mit steigendem Gradienten, der letzendlich die Einstellung des StartFreqGradübersteigt und prüfen, ob das START Signal erscheint. Den Ansprechwert notieren und mit dem Einstellwert vergleichen. Frequenz auf Nennansprechbedingungen steigern und Null-Gradienz. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 154: Allgemeine Strom- Und Spannungsbasierte Schutzfunktion (Gapc)
3-phasigen Gruppe, der Unterschied zwischen maximalen und minimalen Größen (Unsymmetrie) können abgeleitet und dann in der Funktion eingesetzt werden. Aufgrund der vielseitigen Möglichkeiten des GF, aber auch der Möglichkeiten logischer Kombinationen in der CAP-Konfiguration der Ausgänge von mehr als REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 155 Einfluss auf den Betrieb muss berechnet werden, wenn das Testen des Ansprechwerts beendet ist. Vorgehensweise Ansprechwertmessung Der Stromstabilisierungwert muss ebenso gemessen oder berechnet werden und der Einfluss auf den Betrieb muss berechnet werden, wenn das Testen des Ansprechwerts beendet ist. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 156: Überstromfunktion Mit Spannungsstabilisierung
(Verzögerung für negativen rca Winkel und Voreilung für positiven rca Winkel), den Winkel der betreffenden Spannung gleich dem eingestellten charakteristischen Relaiswinkel (rca-dir) einstellen, wenn Vorwärtsrichtungsfunktion ausgewählt ist und der CTstarpoint Konfigurationsparameter auf ToObject eingestellt ist. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 157 Prüfgerät getestet, der zum Testen der Messfunktionen des IED 670 verwendet wird. Die Bedingung für diese Prozedur besteht darin, dass die Einstellung des IMinOp geringer ist als die Einstellung des Ip>Block 12.9.1.1 Überprüfung der Einstellungen Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 158: Spannungskreisüberwachung (Rfuf)
Test/Funktionsstatus/Sekundäre Systemüberwachung/FuseFailure(RFUF)/ 12.9.2.1 Prüfen, ob die binären Ein- und Ausgänge erwartungsgemäß ansprechen Vorgehensweise Mit der Prüfeinrichtung dreiphasige Ströme und dreiphasige Spannungen mit den jeweiligen Nennwerten ausgeben. Verbinden Sie die Gleichspannung mit dem DISCPO Binäreingang. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 159: Messen Des Ansprechwertes Für Die Gegenstromfunktion
Langsam die gemessene Spannung in einer Phase verkleinern, bis das BLKU Signal erscheint. Die gemessene Spannung aufzeichnen und die entsprechende Gegenspannung nach der Gleichung errechnen. Beachten, dass die Spannungen in der Gleichung Zeiger sind: REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 160: Messen Des Ansprechwertes Für Die Nullstromfunktion
3U0> ein Prozentwert der Basisspannung U1b) der Mitstromansprechspannung ist. 12.9.2.4 Prüfen der Ansprechung der duv/dt und di/dt basierten Funktion Prüfen der Ansprechung der du/dt und di/dt basierten Funktion, wenn im IED enthalten. Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 161 12.10 Steuerung 12.10.1 Synchrocheck und Anregungsprüfung (RSYN, 25) Dieser Abschnitt enthält Instruktionen, wie die Synchronitäts- und Anregungsprüfung für Einzel- und Doppelleistungsschalter mit oder ohne Synchronisierungsfunktion und für 1½ Leistungsschalter Anornungen durchzuführen ist. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 162 Testens verwendet werden muss. Die Beschreibung stellt den Test der Version für eine Sammelschiene dar. Abbildung stellt die allgemeine Testverbindung für einen 1½ Leistungsschalter Durchmesser mit einer Einphasenspannung, die an einem Leitungsende verbunden ist, dar. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 163 Allgemeine Testverbindung mit Dreiphasenspannung an einem Leitungsende REx670 U-Bus1 Prüfeinrichtung U3PBB1 U-Bus2 U3PBB2 U-Line2 U3PLN2 U-Line1 U3PLN1 UMeasure Ph/N Ph/Ph en05000481.vsd IEC05000481 V1 DE Abb. 65: Allgemeine Testverbindung für einen 1½ Leistungsschalter Durchmesser mit Einphasenspannung an einem Leitungsende REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 164: Testen Der Synchronitätsfunktion
ManEnerg ManEnergDBDL UHighBusEnerg 80%UBase UHighineEnerg 80%UBase ULowBusEnerg 30%UBase ULowLineEnerg 30%UBase UMaxEnerg 125%UBase OperationSynch UHighBusSynch 70%UBase UHighLineSynch 70%UBase UVDiffSynch 15%UBase FreqDiffMin 0.01 Hz FreqDiffMax 0.22 Hz tMaxSynch 600 sec OperationSC Fortsetzung auf nächster Seite REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 165: Testen Des Frequenzunterschieds
Verifizieren, dass der Schließbefehl nicht erteilt wird, wenn der Frequenzunterschied niedriger als der Einstellungswert fSynMin ist. 12.10.1.2 Testen der Synchronitätsprüfung Während des Testens der Synchronitätstestfunktion für ein Einzelfeld, müssen die Spannungseingänge verwendet werden: REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 166: Spannungseingänge
Spannungen zuführen U-Leitung (z.B.) = 80% UBase und der U-Bus = 80% UBase . Prüfen Sie, ob die AUTOENOK und MANENOK Ausgänge aktiviert sind. Der Test kann mit verschiedenen Spannungswerten wiederholt werden, um zu verifizieren, dass die Funktion für Werte unter den Einstellungswerten REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 167: Testen Des Phasenwinkelunterschieds
Testen des Phasenunterschieds. Phasenwinkel zwischen +dφ and —dφ ändern und verifizieren, dass die beiden Ausgänge für Phasenunterschiede zwischen diesen Werten aktiviert sind, jedoch nicht für Phasenunterschiede außerhalb, siehe Abb. 66. Testen des Frequenzunterschieds Der Frequenzunterschiedstest sollte verifizieren, dass die Operation ausgeführt wird, wenn der FreqDiff Frequenzunterschied niedriger als der Einstellungswert für...
Seite 168 Testen der Referenzspannung Vorgehensweise Verwenden Sie dieselbe Basistestverbindung wie in Abb.64. Das UDiff zwischen der Spannung, die mit demU-Bus verbunden ist und der U-leitung muss 0% sein, so dass die AUTOOK und MANOK Ausgänge zuerst aktiviert werden.
Seite 169 Einzelphasenspannung von 100 % UBase auf den U-Bus. Prüfen Sie, ob die AUTOENOK und MANENOK Ausgänge aktiviert sind. Verbindung wechseln, damit die U-Leitung gleich 100% ist. UBase VBase und der U-Bus ist gleich 30% UBase . REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 170: Testen Der Spannungsauswahl
Verbinden Sie die Signale unten mit den binären Ein- und Ausgängen. Verbinden Sie die Spannungseingänge mit den analogen Eingängen, die für jeden Bus oder jede Leitung verwendet werden, abhängig vom Typen der Sammelschienenanordnung und verifizieren Sie, dass die korrekten Ausgangssignale erzeugt werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 171 Wiedereinschaltung durch Aktivieren einer Schutzfunktion zu starten, z. B. durch Sekundäreinspeisung. Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel "Überblick" unter Abschnitt "Vorbereitung zur Prüfung" und Abschnitt beschrieben, vor. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 172 Testanordnung, wobei der Leistungsschalter (LS) simuliert wird durch ein externes bistabiles Relais (BR), zum Beispiel ein Relais der Bauart RXMVB2 oder RXMD oder ein Leistungsschaltersimulator von ABB. Die folgenden manuellen Schalter sind erhältlich: • Schalter oder Drucktaste zum Schließen (SC) •...
Seite 173 Vorbereiten der Verifikation Vorgehensweise Funktionseinstellungen überprüfen. Im HMI Baum befinden sie sich unter: Einstellungen/Einstellung Gruppe N/Kontrolle/Autorecloser(RREC,79) Wenn Timer Einstellungen verringert werden zur Beschleunigung oder Vereinfachung der Prüfung, müssen sie nach der Prüfung wieder auf normale REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 174: Ein- Und Ausschalten Der Automatischen Kurzunterbrechungsfunktion Ein Und Aus
Die zu prüfenden Testfälle entsprechend der jeweiligen Anwendung auswählen. Dies kann zum Beispiel a) dreiphasige einmalige Wiedereinschaltung, b) zweimalige Wiedereinschaltung oder c) einphasige und dreiphasige einmalige Wiedereinschaltung sein. Nachfolgend ist ein Fall mit einphasiger und dreiphasiger einmaliger Wiedereinschaltung illustriert. Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 175 Bedingungssignal entfernt wird und eine neue Sequenz abläuft, wird angezeigt, dass das Ergebnis aufgrund der geänderten Bedingung erfolgte. Bei einem Blockiersignal sollte die Vorgehensweise ähnlich sein. Starten Sie ohne das Blockier- oder Hemmsignal, dann Sequenz mit Blockier- oder Hemmsignal ablaufen lassen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 176 Sicherstellen, dass keine AWE stattfindet. Überprüfung des Ansprechens wenn AWE auf Aus steht Vorgehensweise Sicherstellen, dass die AWE in Betrieb ist, z. B. durch AWE. AWE auf Aus einstellen, z. B. durch externe Steuerung. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 177: Testen Der Awe In Einer Mehrfach-Ls-Anordnung
Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. 12.10.3 Apparatesteuerung (APC) Die Apparatesteuerungsfunktion besteht aus vier Typen von Funktionsblöcken, die auf lieferspezifische Art zwischen den Feldern und dem Stationslevel verbunden REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 178 Installations- und Inbetriebnahmephase, um die Stabilität der grundlegenden Leistungen, die Alarm/Blockierungsbedingungen und die parallelen Kontrolleinstellungen für jede Transformatorkontrollfunktion zu sichern. Vor dem Starten eines Testes, unternehmen Sie die folgenden allgemeinen Einstellungsprüfungen in den PCM 600 PST für Einzel- oder Parallelspannungsregelungsfunktion: REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 179 Ib, Ic oder Zweiphasen Ii und Ij, oder dem Einphasenstrom Ii genutzt. Beachten Sie ebenfalls, dass der Einfachheit halber die PST Menüstrukturen, die im folgenden Verfahren enthalten sind, universell als VCP1 angegeben werden, z.B., REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 180: Prüfen Sie Die Aktivierung Des Spannungsregelung
Prüfen Sie die Aktivierung des Spannungsregelung Vorgehensweise Transformatorstufenkontrolle = Ein & Transformatorspannungskontrolle = Ein bestätigen • Direkte Stufenwechselkontrolle Einstellung Gruppe Nn/Kontrolle/TransformatroSpannungKontrolle/ TCMn/Ansprechung • Automatische Transformatorspannungskontrolle Einstellung Gruppe Nn/Kontrolle/Transformatorspannungskontrolle/ VCP1/Allgemeine/Ansprechung • Stufenbefehl zulassen Allgemeine Einstellungen/Kontrolle/Transformatorspannungskontrolle/ TCMn/EnabTapCmd REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 181: Prüfen Sie Die Normalspannungsregelungsfunktion
Senken-Impuls Befehle im PCM 600 Signal Matrix (SMT) und die eindeutige Überwachung dieses Ausgangs beinhalten. Setzen Sie die eingespeiste Spannung auf die Einstellung U zurück. 12.10.5.4 Einstellungen des UVBlocks überprüfen. Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 182: Überstromsperre
Spannungsregulierungsfunktion nicht blockiert sein und der Senken Befehl muss vom IED erzeugt werden. 12.10.5.6 Überstromsperre Vorgehensweise Einstellung für Iblock bestätigen Allgemeine Einstellungen/Kontrolle/TransformatorSpannungskontrolle/ VCP1/Iblock VCTR Funktionsantwort auf einen verwendeten Strom über IBlock bestätigen, Einstellungen durchgehen General Settings/Control/ TransformerVoltageControl/VCP1/UVPartBk Diese Bedingungen können REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 183 Wenn alle sekundären Phase/Erde Spannungen verfügbar sind, verwenden Sie die positiven Sequenzkomponenten von Spannung und Strom. Durch Teilung von echten und imaginären Teilen: × × ul re ub re rline il re xline il im (Equation 26) EQUATION2082 V1 DE REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 184: Paralelle Spannungsregulierung
Für die in der parallelen Gruppe verbundenen Transformatoren bestätigen, dass OperationPAR auf MF eingestellt ist. Für die parallele Ansprechung wird ebenfalls empfohlen, dass die Einstellungen für die parallele Gruppenmitgliedschaft, die von der PST Einstellung TnRXOP beherrscht wird, bestätigt werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 185: Regulierung Der Zirkulierenden Strom Spannung
Diese Instruktion zur Bestätigung der Regulierung der zirkulierenden Strom Spannung setzt zwei Transformatoren in der parallelen Gruppe voraus. Die Einstellung der Bestätigung über die sekundäre Speisung erfordert die Kalkulation der zirkulierenden Ströme für jeden Transformator auf der Basis der REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 186 Bestätigen Sie die PST Einstellungen für CI (Kompensationsfaktor) und XI (Transformator Kurzschlussimedanz). Kalkulieren Sie unter Verwendung dieser Einstellungswerte und der gemessenen Menge des zirkulierenden Stromes vom IED HMI (Icc_i) den Wert für die Einstellung der zirkulierenden Stromspannung Uci. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 187 Stroms einen Steigern Befehl auslösen wird für Transformator 2 und einen Senken Befehl für Transformator 1. Abweichung und Richtung der zirkulierenden Ströme, die für jeden Transformator gemessen werden, können als Servicewerte auf dem lokalen HMI des IED überwacht werden REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 188: Zirkulierende Stromgrenze Vorgehensweise
Spannung UB gleich Uset für Transformator 1 zufügen und eine Spannung, die niedriger als die Useinstellung ist, zufügen– (VTMismatch · Uset)] für Transformator 2. Diese Bedingung muss in einem VTMismatch resultieren, welches beiderseitig die Ansprechung von VCTR für alle in der parallelen Gruppe REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 189: Testen Der Zugelassenen Untererreichung
Das Trägerempfangssignal (CR) im IED aktivieren. Störungsfreie Normallastbedingungen mindestens zwei Sekunden lang an das IED anlegen. Fehler innerhalb der Freigabezone vorgeben. Sicherstellen, dass richtige Auslöseausgänge, externe Signal und Anzeigen für die aktuelle Fehlersimulation vorhanden sind. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 190: Testen Zugelassener Übererreichung
übereinstimmt mit dem tCoord Timer (plus Relais-Messzeit). Sicherstellen, dass die anderen Zonen ansprechen entsprechend ihren Zonenzeiten und dass ein Carrier Send (CS) Signal nur empfangen wird für die Sperrzone. Das IED Trägerempfangssignal (CR) Signal deaktivieren. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 191: Überprüfung Der Logik Für Blockadefreigabe
Signalvergleich zur Gegenstation-Logik für die Distanzschutzfunktion (PSCH). 12.11.2.1 Stromrichtungsumkehr-Logik Es ist möglich, die Verzögerung des vom CS (HF-Übertragung) gesendeten Signals mit einer tDelay zu prüfen, indem von einem umgekehrten auf einen Vorwärtsfehler gewechselt wird. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 192: Prüfung Der Stromumkehrung
Blockieren des Echos bei der zuführung eines CR Signals >40 ms nachdem der umgekehrte Fehler aufgetreten ist, prüfen. Dauer des zurückgeworfenen Signals durch Eingabe eines CR Trägerempfangssignals messen. Auslösefunktionen und Spannungslevel für doe Auslösung durch reduktion der Phasenspannung und Eingabe eines CR Trägerempfangssignals prüfen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 193 Lokale Beschleunigungslogik (PLAL) Bereiten Sie das IED zur Überprüfung der Einstellungen wie in diesem Kapitel unter Abschnitt "Überblick" und Abschnitt "Vorbereitung zur Prüfung" beschrieben, vor. Die Logik wird während des sekundären Speisungstest der Impedanzmesszonen geprüft. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 194: Signalausgleichslogik Für Restüberstromschutz (Psch, 85)
Fehlerschutz enthalten ist, setzen Sie den Test entsprechend der folgenden Instruktion nach dem Testen der Kommunikationslogik für den Restüberstromschutz fort. Die Stromumkehrungs- und Schwacheinspeisfunktionen sollten zusammen mit dem zugelassenen Signal getestet werden. 12.11.4.1 Testen der gerichteten Vergleichslogikfunktion Blockierungsschema Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 195: Zugelassener Kreis Vorgehensweise
Verwenden Sie das Auslösesignal des konfigurierten Binärausgangs, um den Zeitgeber zu stoppen. Gemessene Zeit mit der Einstellung für tCoord.. Den digitalen Eingang BLOCK aktivieren. Fehlerstrom (110 % der Einstellung) einschalten und länger als den Einstellungswert tCoord warten. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 196: Stromrichtungsumkehrungs- Und Schwacheinspeislogik Für Restüberstromschutz (Psch, 85)
Strom abrupt auf 65° zur Verzögerung der Spannung umkehren, um das vorwärts gerichtete Element zu steuern. prüfen, ob der IRVL Ausgang noch aktiviert ist, nach der Umkehrung mit einer Zeitverzögerung laut der Einstellung (tDelay). Polarisierende Spannung und Strom abschalten. 12.11.5.2 Testen der Schwacheinspeislogik REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 197 Spannung. 11. Strom zuführen (155° führt die Spannung) in einer Phase zu ca. 110 % des eingestellten Ansprechstroms (IN>Dir). 12. Den binären Eingang CRL aktivieren. ECHO, CS und TRWEI Ausgänge sollten auftreten. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 198: Auslöselogik (Ptrc, 94)
Auslösung in allen Fällen auslösen, wenn die Auslösung durch einen Schutz initiiert wird oder eine andere eingebaute oder externe Funktion. Die folgenden funktionellen Ausgangssignale müsse immer simulatn erscheinen: TRIP, TRL1, TRL2, TRL3 und TR3P. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 199 Zeitintervalls initiieren, dass kürzer ist, als tEvolvingFault (Standardeinstellung 2.0 s) und kürzer als die Totzone der Wiedereinschaltautomatikfunktion, wenn im Schutzkreis enthalten. Prüfen, ob die zweite Auslösung eine drei-PhasenAuslösung ist und dass eine Dreiphasenwiedereinschaltung nach der Dreiphasen Totzeit erfolgt. Die REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 200 Phasen Auslösung muss für den zweiten Fehler initiiert werden. Prüfen Sie, ob die entsprechenden Auslösesignale nach beiden Fehlern erscheinen. Die funktionellen Ausgänge TRIP, TRLn und TR1P müssen während des ersten Fehlers aktiv sein. Keine anderen Ausgänge dürfen aktiv sein. Die REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 201: Leistungsschalter Verriegelung
Funktionale Ausgänge TRIP und TR3P müssen bei jedem Fehler aktiviert werden. Der Ausgang CLLKOUT darf nicht eingestellt sein. Aktivieren Sie die automatische Verriegelungsfunktion, schalten Sie AutoLock = On und wiederholen Sie Neben den Auslöseausgängen, muss CLLKOUT eingestellt sein. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 202: Überwachung
Während des Testens kann das IED, wenn es sich im Testmodus befindet, vom PST eingestellt werden. Die Funktionalität der Ereignisaufzeichnung im Testmodus wird folgendermaßen vom PST eingestellt: • Verwenden Sie Ereignismasken • Keine Ereignisse aufzeichnen • Alle Ereignisse aufzeichnen REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 203: Messung Des Ansprechlimits
£ (X0 + 2 · X1 XM)/3 Für Einzelphasenfehler mit wechselseitigem Nullstrom Impedanzwinkel ZF Testwinkel • ZF arctan[(X0 + 2 · X1) / (R0 + 2R1)] Für Einzelphasenfehler • ZF arctan(X1/R1) Für Zweiphasenfehler 12.13.3.1 Messung des Ansprechlimits Vorgehensweise REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 204 Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 205 Funktion wird dann vom lokalen HMI geprüft, indem die Befehle mit MODE Off, Steady oder Pulse verwendet werden und durch Überwachung der Logikstatus des entsprechenden Binärausgangs. Befehl- und Kontrollfunktionsblöcke in der Ansprechung verschiedener eingebauter Funktionen müssen gleichzeitig mit ihren entsprechenden anderen Funktionen getestet werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 206: Fernkommunikation
Eingang (BO) zu kontrollieren. Prüfen Sie an End2, dass das BI Signal empfangen wurde und das BO funktioniert. Wiederholen Sie den Test für alle Signale, die zur Übertragung über den Kommunikationslink konfiguriert worden sind. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 207 Abschnitt 12 1MRK511189-UDE B Einstellungen verifizieren durch sekundäre Einspeisung IEC07000188 V1 DE Abb. 68: Test von RTC mit E/A. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 209: Spannungsregelung (Vctr)
Der Ladestrom wird in die VCTR Funktion gespeist, wo die Parameter für die Leitungsdaten der Impedanz und Induktanz eingestellt werden. Der Spannungsverlust, der durch das LDC kalkuliert wird, ist propertional zum Spannungsverlust im System bis zum Ladepunkt. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 210: Testen Der Lcd Funktion
RET Terminal getrennt sein. b) Wenn der Strom der Phase L3 gemessen wird, muss das Haupt CT in Phase L3 seine sekundäre Windung kurzgeschlossen haben und die Kabel zum Terminal getrennt sein REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 211 Wenn die Ansprechung von Raise und Lower invertiert ist (Lower anstelle Raise und Raise anstelle Lower), müssen die Stromverbindungen gleichermaßen wie für die Tests der Raise Komponente der Spannungsregulierung mit LCD umgekehrt werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 212: Spannungsregelung Der Paralleltransformatoren
Überstromblockierungslevel (IBlock) auf den richtigen Betriebswert einstellen. Stellen Sie die Stromumlaufblockierung (OperCCBlock) auf Ein und die Einstellungen für die Stromumlaufgrenze (CircCurLimit) und die Zeitverzögerung für die Stromumlaufblockade (tCircCurr) auf den korrekten Servicewert. Rline und Xline auf 0 setzen. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 213 Werte des Umlaufstroms zu ändern. Ein Nennwert von 200 für Comp sollte angemessen sein, um die empfindliche Spannungsregelung zu erreichen. Werte darunter können zu einem normalen Status führen, wo Stufensteller für Paralleltransformatoren außer Takt geraten und signifikant REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 214 Spannungslevel auf dem VCTR. 15. Bevor das VCTR in Betrieb genommen wird, bestätigen Sie die richtigen Einstellungen von Uset, Udeadband, die Blockierungseinstellungen für Überstrom, Unterspannung und hoch zirkulierenden Strömen und der Kompensationsparametern Rline und Xline. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 215 T2RXOP in ATC1 auf Ein eingestellt werden. Wenn T1 - T3 verfügbar sind, müssen T1RXOP und T2RXOP in ATC3, T2RXOP und T3RXOP in ATC1 usw. eingestellt werden. Das dem eigenen Terminal entsprechende Parameter muss nicht eingestellt werden. T1RXOP muss also nicht in REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 216 Abschließen des Tests Fortfahren mit dem Testen weiterer Funktionen oder Test fertig stellen durch Ändern der Testmoduseinstellung auf Aus. Wiederherstellung der Anschlüsse und Einstellungen auf ihre ursprünglichen Werte, wenn sie für Testzwecke geändert wurden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 217 Schocks, AC oder DC Übergangsströme, hohe Umgebungstemperaturen und hohe Luftfeuchtigkeit ergeben immer eine gewisse Wahrscheinlichkeit, dass Schäden entstehen könnten. Die gelieferten Geräte werden im ABB-Herstellungsprogramm ausführlichen Prüfungen und Qualitätskontrollen unterzogen. Alle Gerätetypen und deren integrierte Komponenten sind das Ergebnis ausführlicher Laborprüfung während der Entwicklungs- und Gestaltungsphase.
Seite 218: Periodische Wartungstests
Leistungsschalter nicht gleichzeitig ausgelöst werden. 14.3 Periodische Wartungstests Die Abstände der Wiederholungsprüfungen hängen von verschiedenen Faktoren ab, zum Beispiel, von der Wichtigkeit der Anlage, Umgebungsbedingungen, der REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 219 1MRK511189-UDE B Inbetriebnahme und Wartung des Fehlerortungssystems Einfachheit oder Komplexität der Geräte, statischen oder elektromechanischen Relais usw. Die normale Instandhaltungsprax der Benutzer sollte fortgesetzt werden. ABB schlägt dennoch folgende Tests vor: Alle zwei oder drei Jahre: • Sichtkontrolle der Gerätschaften.
Seite 220: Vorbreitung
Relais in geladenen Kreisen testen, wo zusätliche Schutzvorrichtungen installiert sind und die Entladung des primären Kreises nicht erlaubt ist. ABB Schutzrelais werden vorzugsweise mit Komponenten des COMBITEST Testsystemsin der Information B03-9510 E beschrieben werden. Die Hauptkomponenten sind der RTXP 8/18/24 Testschalter links in jedem Schutzrelais und der RTXH 8/18/24 Testgriff, der beim sekundären Testen im...
Seite 221 Nach dem Wartungstest wird empfohlen, die Betriebsströme und -spannungen, die vom Schutz IED augezeichnet worden sind, zu messen. Die Servicewerte werden auf dem lokalen HMI des IED 670 oder mit dem PCM 600 Tool geprüft. Sichern REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 222 Daher sollte eine Liste mit allen Störungen während eines Tests erstellt werden, damit schnell zurück in Betrieb genommen werden kann, ohne etwas zu übersehen. Es sollte Punkt für Punkt zurück in Betrieb genommen werden und vom verantwortlichen Ingenieur signiert werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 223: Fehlerverfolgung
Dieses Signal wird aktiviert, wenn ein oder mehrere der folgenden internen Signale aktiv sind; INT--RTCERROR, INT--IEC61850ERROR ADMnn Bereit / Fehler Analoges Eingangsmodul n ausgefallen. Durch Signalaktivierung wird das IED zurückgesetzt Fortsetzung auf nächster Seite REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 224 Hardwaremodul werden bereitgestellt, sowie Informationen über die externe Zeitsynchronisation und die interne Uhr. Alles gemäß Tabelle21. Der Verlust der Zeitsynchronisation kann nur als Warnung betrachtet werden. Das IED 670 verfügt über volle Funktionalität ohne Zeitsynchronisierung. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 225 INT--FAIL (gehend) schwerwiegender Fehlerstatus INT--NUMFAIL INT--NUMFAIL (kommend) INT--NUMWARN Numerisches Modul - INT--NUMWARN (gehend) ungefährlicher Fehlerstatus INT--NUMWARN INT--NUMWARN (kommend) IOn--Error In/Out Modul No. n Status IOn--Fehler (gehend) IOn--Error IOn--Fehler (kommend) Fortsetzung auf nächster Seite REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 226 Der Betrieb kann zerstört und das IED und der Messkreislauf beschädigt werden. Eine Alternative besteht darin, das IED zu öffnen und nur die fehlerhafte Schaltplatte an ABB zur Reparatur senden. Wenn eine gedruckte Schaltplatte an REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 227 15.3 Reparaturunterstützung Wenn ein IED 670 repariert werden muss, muss das ganze IED entfernt und an ein ABB Logistic Center gesendet werden. Vor der Rückgabe von Material, muss ein Ansuchen an das ABB Logistic Center gesendet werden. Email: offer.selog@se.abb.com REC 670...
Seite 228 Abschnitt 15 1MRK511189-UDE B Fehlerverfolgung und -behebung 15.4 Wartung Das IED 670 ist selbstüberwachend. Keine spezielle Wartung ist erforderlich. Anweisungen des Stromnetzbetreibers und weitere Wartungshinweise für die Wartung einzelner Komponenten müssen befolgt werden. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 229: Abschnitt 16 Glossar
Abschnitt 16 1MRK511189-UDE B Glossar Abschnitt 16 Glossar Informationen zu diesem Kapitel Dieses Kapitel umfasst einen Glossar mit Begriffen, Akronymen und Abkürzungen, die in der Technischen Dokumentation von ABB verwendet werden. 16.1 Glossar Wechselstrom A/D Konverter Analog- zu Digitalkonverter ADBS Amplitude der Deadband-Überwachung...
Seite 230 Gleichstrom Separate Fourier Umwandlung DIP-Schalter Kleiner Schalter, auf einer bedruckten Kreislaufplatte montiert DLLB Parallelschalten von spannungslosen und unter Spannung stehenden Leitungen (Dead Bus / Live Line) Dezentralisiertes Netzwerkprotokoll wie bei IEEE/ANSI Std. 1379-2000 REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 231 GOOSE Generisches objektorientiertes Substationereignis Globales Positionsbestimmungssystem GPS Zeitsynchronisierungsmodul HDLC Protokoll High Level Datalinkkontrolle, Protokoll basiert auf dem HDCL Standard HFBR Kunststofffaserverbinder Verbindertyp Mensch-Maschine-Schnittstelle HSAR Highspeed Wiedereinschaltautomatik Hochspannung HVDC Hochspannungsgleichstrom IDBS Integrierende Deadband Überwachung REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 232 IP 40 Ingressionsschutz, gemäß IEC Standard, Level 40 IP 54 Ingressionsschutz gemäß dem IEC Standard, Level 54 Internes Fehlersignal IRIG-B: InterRange Instrumentation Group Time Code Format B, Standard 200 International Telecommunications Union Lokales Gebietsnetzwerk REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 233 Periphäre Komponententrennung, eine lokales Datenbussystem Impulscodemodulierung PCM 600 Schutz- und Steuerungs-IED-Manager PC-MIP Mezzaninkartenstandard PISA Prozessoberfläche für Sensoren & Bedienungselemente PCI Mezzaninkarte POTT Zugelassene Überreichweitenübertragungsauslösung Prozesbus Datenbussystem oder LAN, an dem alle prozessnahen Komponenten angeschlossen sind. Stromversorgungsmodul REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 234 Clock" synchronisiert werden, indem die geforderte Genauigkeit geboten wird. Strömberg Schutzerfassung, Serielles Master/Slave Protokoll für Punkt-zu-Punkt Kommunikation Schalter für CB Bereitzustand Schalter oder Drucktaste zum Auslösen Sternpunkt Neutral Punkt des Transformators oder Generators Statische VAr Kommunikation REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 235 Gregorianischen Kalender. Sie wird zur Navigation von Flugzeugen und Schiffen verwendet, wo sie manchmal auch als "Zulu Zeit" bekannt ist. "Zulu" steht im phonetischen Alphabet für "Z", welches wiederum für den Längengrad Null (zero) steht. REC 670 Handbuch für Installation und Inbetriebnahme...
Seite 236 Abschnitt 16 1MRK511189-UDE B Glossar Unterspannung Schwacheinspeislogik Spannungswandler X.21 Eine digitale Signalisierungsschnittstelle wird primär für Telekommunikationsausrüstung verwendet Dreifacher Nullstrom. Oft als Rest- oder Erde-Fehlerstrom angezeigt. Dreifache Nullspannung. Oft als Rest- oder Neutralpunktspannung angegeben REC 670 Handbuch für Installation und Inbetriebnahme...

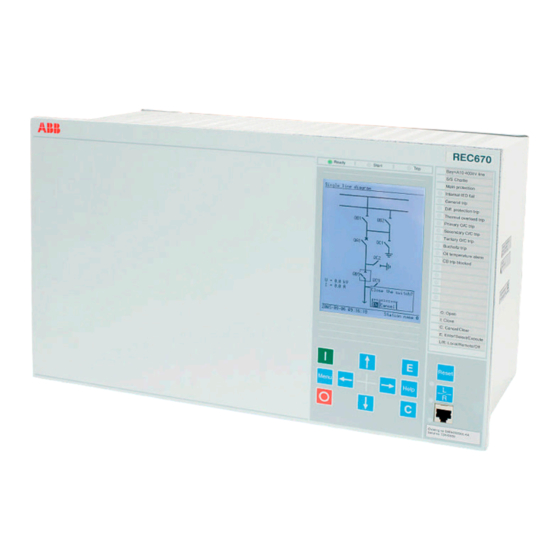

ABB REC 670 Handbuch

Quicklinks

Verwandte Anleitungen für ABB REC 670

Inhaltszusammenfassung für ABB REC 670

Inhaltsverzeichnis
