Distanzschutz (ZMn)
wobei:
X = Blindwiderstand-Reichweite für Phase-Erde-Fehler
ph-e
X = Blindwiderstand-Reichweite für Phase-Phase-Fehler
ph-ph
R = Wirkwiderstand-Reichweite für Phase-Erde-Fehler
ph-e
R = Wirkwiderstand-Reichweite für Phase-Phase-Fehler
ph-ph
Z = Leitungsimpedanz
Line

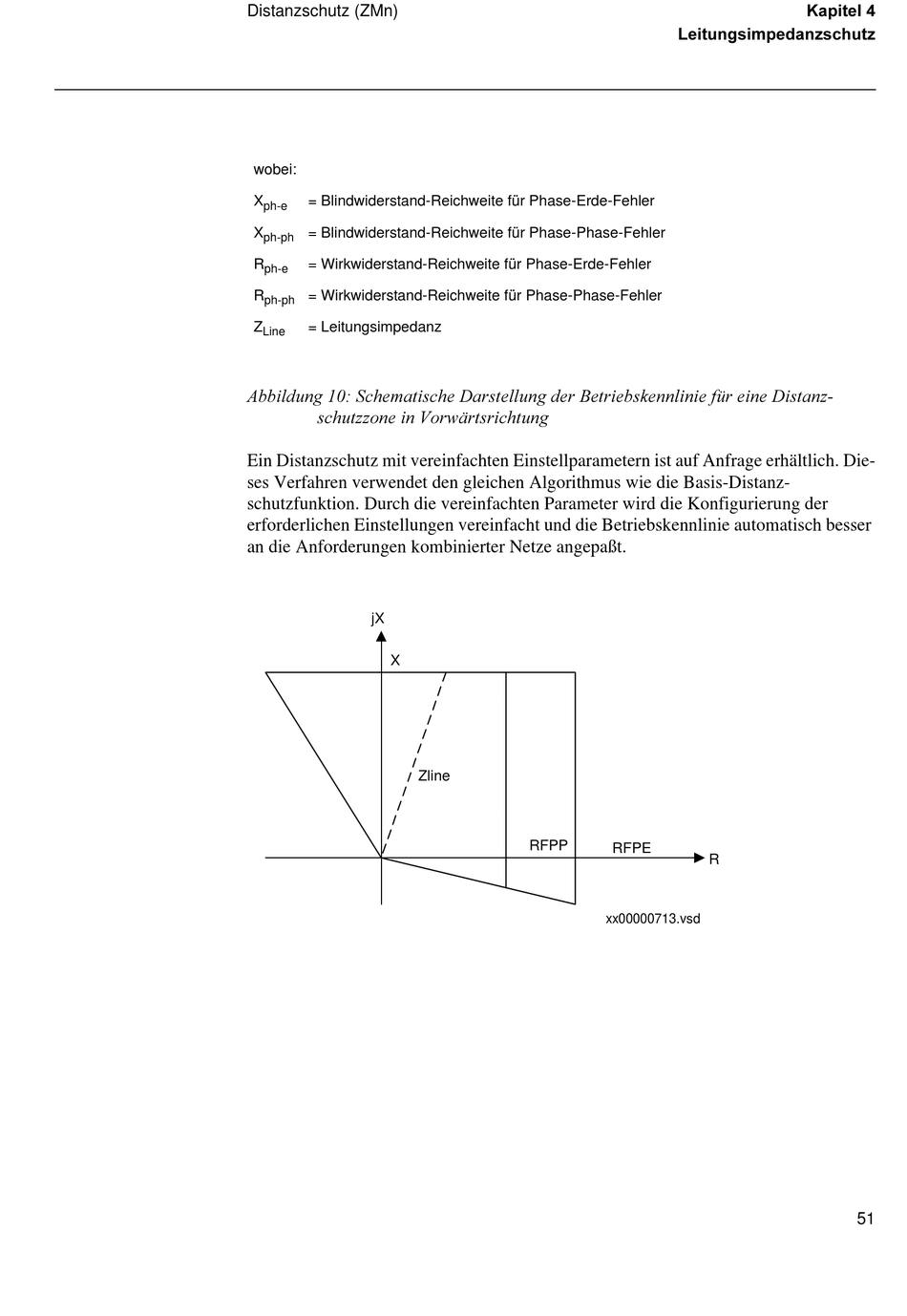

$EELOGXQJ  6FKHPDWLVFKH 'DUVWHOOXQJ GHU %HWULHEVNHQQOLQLH IU HLQH 'LVWDQ]
VFKXW]]RQH LQ 9RUZlUWVULFKWXQJ
Ein Distanzschutz mit vereinfachten Einstellparametern ist auf Anfrage erhältlich. Die-
ses Verfahren verwendet den gleichen Algorithmus wie die Basis-Distanz-
schutzfunktion. Durch die vereinfachten Parameter wird die Konfigurierung der
erforderlichen Einstellungen vereinfacht und die Betriebskennlinie automatisch besser
an die Anforderungen kombinierter Netze angepaßt.
jX
X
Zline
/HLWXQJVLPSHGDQ]VFKXW]
RFPP
RFPE
xx00000713.vsd
.DSLWHO
R
51
