226

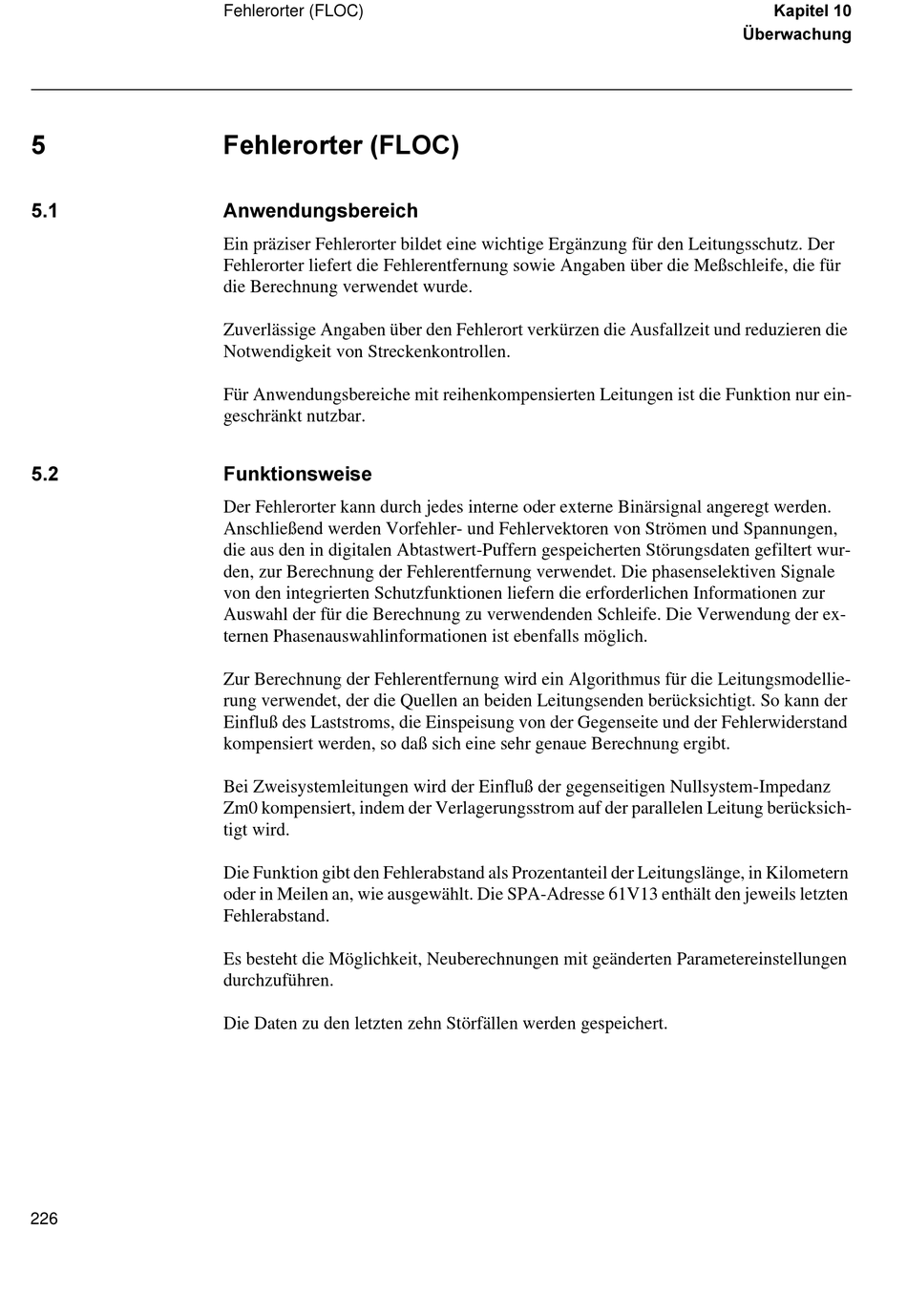

Fehlerorter (FLOC)
)HKOHURUWHU )/2&
$QZHQGXQJVEHUHLFK
Ein präziser Fehlerorter bildet eine wichtige Ergänzung für den Leitungsschutz. Der
Fehlerorter liefert die Fehlerentfernung sowie Angaben über die Meßschleife, die für
die Berechnung verwendet wurde.
Zuverlässige Angaben über den Fehlerort verkürzen die Ausfallzeit und reduzieren die
Notwendigkeit von Streckenkontrollen.
Für Anwendungsbereiche mit reihenkompensierten Leitungen ist die Funktion nur ein-
geschränkt nutzbar.
)XQNWLRQVZHLVH
Der Fehlerorter kann durch jedes interne oder externe Binärsignal angeregt werden.
Anschließend werden Vorfehler- und Fehlervektoren von Strömen und Spannungen,
die aus den in digitalen Abtastwert-Puffern gespeicherten Störungsdaten gefiltert wur-
den, zur Berechnung der Fehlerentfernung verwendet. Die phasenselektiven Signale
von den integrierten Schutzfunktionen liefern die erforderlichen Informationen zur
Auswahl der für die Berechnung zu verwendenden Schleife. Die Verwendung der ex-
ternen Phasenauswahlinformationen ist ebenfalls möglich.
Zur Berechnung der Fehlerentfernung wird ein Algorithmus für die Leitungsmodellie-
rung verwendet, der die Quellen an beiden Leitungsenden berücksichtigt. So kann der
Einfluß des Laststroms, die Einspeisung von der Gegenseite und der Fehlerwiderstand
kompensiert werden, so daß sich eine sehr genaue Berechnung ergibt.
Bei Zweisystemleitungen wird der Einfluß der gegenseitigen Nullsystem-Impedanz
Zm0 kompensiert, indem der Verlagerungsstrom auf der parallelen Leitung berücksich-
tigt wird.
Die Funktion gibt den Fehlerabstand als Prozentanteil der Leitungslänge, in Kilometern
oder in Meilen an, wie ausgewählt. Die SPA-Adresse 61V13 enthält den jeweils letzten
Fehlerabstand.
Es besteht die Möglichkeit, Neuberechnungen mit geänderten Parametereinstellungen
durchzuführen.
Die Daten zu den letzten zehn Störfällen werden gespeichert.
.DSLWHO
hEHUZDFKXQJ
