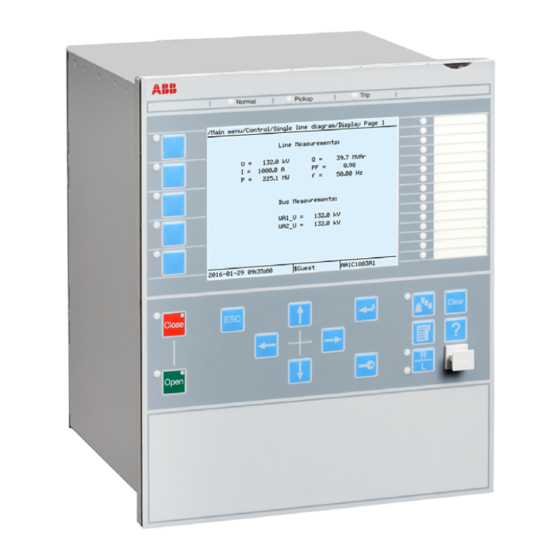

Seite 1 ® Relion 650 Serie Feldsteuerung REC650 Technisches Handbuch...
Seite 4: Gewährleistung
Lizenz bereit gestellt und darf nur in Übereinstimmung mit den Bedingungen derselben verwendet oder offen gelegt werden. Marken ABB und Relion sind eingetragene Warenzeichen der ABB Group. Alle sonstigen Marken- oder Produktnamen, die in diesem Dokument Erwähnung finden, sind gegebenenfalls Warenzeichen oder eingetragene Markenzeichen der jeweiligen Inhaber.
Seite 5: Haftungsausschluss
Falls Fehler entdeckt werden, möchte der Leser bitte den Hersteller in Kenntnis setzen. Abgesehen von ausdrücklichen vertraglichen Verpflichtungen, ist ABB unter keinen Umständen für einen Verlust oder Schaden aufgrund der Verwendung dieses Handbuchs oder der Anwendung der Geräte...
Seite 6: Konformität
Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2006/95/EC). Die Konformität wurde durch Prüfungen seitens ABB AB in Übereinstimmung mit der allgemeinen Norm EN 50263 für die EMV-Richtlinie und mit der Norm EN 60255-5 und/oder EN 50178 für die Niederspannungsrichtlinie nachgewiesen.
Seite 7: Inhaltsverzeichnis
Abschnitt 3 Lokale Mensch/Maschine-Schnittstelle (LHMI)....37 Bildschirmverhalten der lokalen HMI (SCREEN)......37 Kennung..................37 Einstellungen................37 LHMI-Signale..................37 Kennung..................37 Funktionsblock................38 Signale..................38 Funktionsblöcke der einzelnen Anzeige-LEDs.......38 Kennung..................38 Funktionsblock................39 Signale..................39 Einstellungen................40 LCD-Teil für HMI-Funktionstastensteuermodul......40 Kennung..................40 Funktionsblock................40 Signale..................41 Einstellungen................41 Funktionsweise................42 Lokale HMI..................42 LCD..................43 LEDs..................45 Tastenfeld................45 REC650 Technisches Handbuch...
Seite 8 Technische Daten................61 Vierstufiger Phasen-Erdfehlerschutz OC4PTOC......61 Identifikation ................61 Funktionalität................61 Funktionsblock................62 Signale..................62 Einstellungen................63 Anzeigewerte................64 Funktionsweise................65 Technische Daten................68 Unverzögerter Erdfehlerschutz EFPIOC........68 Identifikation ................68 Funktionalität................68 Funktionsblock................69 Signale..................69 Einstellungen................69 Anzeigewerte................69 Funktionsweise................70 Technische Daten................70 Vierstufen-Erdfehlerschutz EF4PTOC..........70 Identifikation ................70 Funktionalität................71 Funktionsblock................71 Signale..................71 Einstellungen................72 Anzeigewerte................75 Funktionsprinzip................75 REC650 Technisches Handbuch...
Seite 9 Gerichtete Erdfehlerstrom-Messung 3I und φ.......91 Richtungsfunktionen...............92 Ungerichteter Erdfehlerschutz..........92 Nullspannungsfreigabe und -schutz........92 Technische Daten................94 Thermischer Überlastschutz, eine Zeitkonstante LPTTR....95 Identifikation ................95 Funktionalität................95 Funktionsblock................95 Signale..................96 Einstellungen................96 Anzeigewerte................97 Funktionsprinzip................97 Technische Daten..............101 Schalterversagerschutz CCRBRF..........101 Identifikation................101 Funktionalität................101 Funktionsblock................102 Signale..................102 Einstellungen................103 Anzeigewerte................103 Funktionsprinzip................104 REC650 Technisches Handbuch...
Seite 10 Leistungsschalter..............112 Erkennung von unsymmetrischen Strömen......113 Technische Daten..............113 Leiterbrucherkennung BRCPTOC..........113 Identifikation................113 Funktionalität................114 Funktionsblock................114 Signale..................114 Einstellungen................114 Anzeigewerte................115 Funktionsweise................115 Technische Daten..............116 Gerichteter Über-/Unterleistungsschutz GOPPDOP/ GUPPDUP..................117 Funktionalität................117 Gerichteter Überleistungsschutz GOPPDOP......117 Identifikation.................117 Funktionsblock..............117 Signale.................118 Einstellungen................118 Anzeigewerte................119 Gerichteter Unterleistungsschutz GUPPDUP......119 Identifikation.................119 Funktionsblock..............119 Signale.................120 REC650 Technisches Handbuch...
Seite 11 Abschnitt 5 Spannungsschutz............129 Zweistufiger Unterspannungsschutz UV2PTUV......129 Identifikation................129 Funktionalität................129 Funktionsblock................129 Signale..................130 Einstellungen................130 Anzeigewerte................131 Funktionsprinzip................131 Messprinzip................132 Zeitverzögerung..............132 Blockierfunktion..............135 Design..................136 Technische Daten..............138 Zweistufiger Überspannungsschutz OV2PTOV......138 Identifikation................138 Funktionalität................138 Funktionsblock................139 Signale..................139 Einstellungen................140 Anzeigewerte................140 Funktionsprinzip................141 Messprinzip................141 Zeitverzögerung..............142 Blockierfunktion..............143 Design..................144 Technische Daten..............145 Zweistufiger Verlagerungsspannungsschutz ROV2PTOV...145 Identifikation................145 REC650 Technisches Handbuch...
Seite 12 Identifikation................153 Funktionalität................153 Funktionsblock................154 Signale..................154 Einstellungen................154 Funktionsweise................155 Technische Daten..............156 Abschnitt 6 Frequenzschutz............157 Unterfrequenzschutz SAPTUF.............157 Identifikation................157 Funktionalität................157 Funktionsblock................157 Signale..................157 Einstellungen................158 Anzeigewerte................158 Funktionsprinzip................158 Messprinzip................158 Zeitverzögerung..............159 Blockierfunktion..............159 Design..................159 Technische Daten..............160 Überfrequenzschutz SAPTOF............160 Identifikation................160 Funktionalität................161 Funktionsblock................161 Signale..................161 Einstellungen................162 Anzeigewerte................162 Funktionsprinzip................162 Messprinzip................162 Zeitverzögerung..............162 REC650 Technisches Handbuch...
Seite 13 Signale..................170 Einstellungen................170 Funktionsprinzip................170 Technische Daten..............172 Spannungswandlerkreisüberwachung SDDRFUF.......172 Identifikation................172 Funktionalität................173 Funktionsblock................173 Signale..................174 Einstellungen................174 Anzeigewerte................175 Funktionsprinzip................175 Nullsystem ................175 Gegensystem...............179 du/dt und di/dt...............179 Betriebsarten................180 Erkennung von Spannungsfreiheit........181 Technische Daten..............181 Leistungsschalterüberwachung für das Öffnen/Schließen des Stromkreises TCSSCBR..............182 Identifikation................182 Funktionalität................182 Funktionsblock................182 Signale..................182 REC650 Technisches Handbuch...
Seite 14 Signale..................197 Einstellungen................199 Funktionsprinzip................200 Automatische Wiedereinschaltung aus und an....200 Starten der AWE, und Bedingungen für den Start eines WE-Zyklus................200 Steuerung der Pausenzeit bei WE........201 Langes Auslösesignal............202 Technische Daten..............207 Gerätesteuerung (APC)..............207 Funktionalität................207 Schaltsteuerung SCSWI............207 Identifikation ................207 Funktionalität................208 Funktionsblock..............208 Signale.................208 REC650 Technisches Handbuch...
Seite 15 Einstellungen................218 Auswahlfreigabe SELGGIO Es gibt keine einzustellenden Parameter für diese Funktion im LHMI oder PCM600....218 Identifikation.................218 Funktionsblock..............218 Signale.................218 Einstellungen................219 Funktionsprinzip................219 Schaltersteuerung SCSWI...........219 Leistungsschalter SXCBR............223 Trenner SXSWI ..............227 Feldsteuerung QCBAY ............232 Local remote/Local remote control (Nah/Fern- Steuerung) LOCREM/LOCREMCTRL.........234 REC650 Technisches Handbuch...
Seite 16 Verriegelung für Längskupplung A1A2_BS.......238 Identifikation.................238 Funktionalität................238 Funktionsblock..............239 Logikdiagramm..............239 Signale.................240 Einstellungen................242 Verriegelung für Längstrenner A1A2_DC........242 Identifikation.................242 Funktionalität................242 Funktionsblock..............242 Logikdiagramm..............243 Signale.................243 Einstellungen................244 Verriegelung für Kupplungsfeld ABC_BC........244 Identifikation.................244 Funktionalität................245 Funktionsblock..............246 Logikdiagramm..............246 Signale.................249 Einstellungen................251 Verriegelung für Eineinhalb-Leistungsschalteranordnung..251 Identifikation.................251 Funktionalität................252 Funktionsblock..............253 Logikdiagramme..............255 Signale.................260 REC650 Technisches Handbuch...
Seite 17 Signale.................286 Einstellungen................287 Positionsauswertung POS_EVAL..........288 Identifikation.................288 Funktionalität................288 Funktionsblock..............288 Logikdiagramm..............288 Signale.................289 Einstellungen................289 Funktionsprinzip................289 Logikwahlschalter zur Funktionsauswahl und LHMI- Darstellung SLGGIO..............292 Identifikation................292 Funktionalität Logikdrehschalter zur Funktionswahl und LHMI-Darstellung (SLGGIO) ............293 Funktionsblock................293 Signale..................293 Einstellungen................295 Anzeigewerte................295 Funktionsprinzip................295 Mini-Wahlschalter (VSGGIO)............296 Kennung..................296 Funktionalität................296 Funktionsblock................296 REC650 Technisches Handbuch...
Seite 18 Identifikation................299 Funktionalität................300 Funktionsblock................300 Signale..................300 Einstellungen................301 Funktionsweise................301 Automatisierungsbits (AUTOBITS)..........302 Kennung..................302 Funktionalität................302 Funktionsblock................302 Signale..................303 Einstellungen................304 Funktionsweise................304 Abschnitt 9 Logik................305 Auslöselogik SMPPTRC...............305 Identifikation................305 Funktionalität................305 Funktionsblock................305 Signale..................306 Einstellungen................306 Funktionsprinzip................306 Technische Daten..............307 Auslösematrixlogik TMAGGIO............307 Identifikation................307 Funktionalität................308 Funktionsblock................308 Signale..................308 Einstellungen................310 Funktionsweise................310 Konfigurierbare Logikblocks............311 REC650 Technisches Handbuch...
Seite 19 Speicherbaustein SR-Flip-Flop (SRMEMORYQT)....330 Speicherbaustein RS-Flip-Flop (RSMEMORYQT) ....331 Funktionsblock INVALIDQT..........332 Funktionsblock Einzelanzeige-Signalkombination (INDCOMBSPQT)..............334 Funktionsblock Einzelanzeige-Signalextrahierung (INDEXTSPQT)..............335 Technische Daten..............336 Festsignale (FXDSIGN)..............337 Kennung..................337 Funktionalität................337 Funktionsblock................338 Signale..................338 Einstellungen................338 Funktionsweise................338 Umwandlung von Ganzzahl zu Boolescher B16I......339 Identifikation................339 Funktionalität................339 Funktionsblock................339 Signale..................339 Einstellungen................340 Anzeigewerte................340 Funktionsweise................340 REC650 Technisches Handbuch...
Seite 20 Funktionsweise................346 Abschnitt 10 Überwachung.............347 Allgemeine E/A-Kommunikationsfunktionen nach IEC 61850 (SPGGIO)..................347 Kennung..................347 Funktionalität................347 Funktionsblock................347 Signale..................347 Einstellungen................347 Funktionsweise................348 Allgemeine E/A-Kommunikationsfunktionen nach IEC 61850 mit 16 Eingängen (SP16GGIO)............348 Kennung..................348 Funktionalität................348 Funktionsblock................348 Signale..................349 Einstellungen................349 Funktionsprinzip................349 Allgemeine E/A-Kommunikationsfunktionen nach IEC 61850 (MVGGIO)..................350 REC650 Technisches Handbuch...
Seite 21 Signale.................359 Einstellungen................360 Anzeigewerte................361 Phase-Phase-Spannungsmessung VMMXU......361 Identifikation ................361 Funktionsblock..............361 Signale.................361 Einstellungen................362 Anzeigewerte................363 Symmetrische Komponenten Strom CMSQI......363 Identifikation ................363 Funktionsblock..............363 Signale.................363 Einstellungen................364 Anzeigewerte................366 Symmetrische Komponenten Spannung VMSQI......366 Identifikation ................366 Funktionsblock..............366 Signale.................366 Einstellungen................367 Anzeigewerte................369 Phase-Sternpunkt-Spannungsmessung VNMMXU....369 Identifikation ................369 Funktionsblock..............369 Signale.................369 REC650 Technisches Handbuch...
Seite 22 Signale..................382 Einstellungen................383 Anzeigewerte................383 Funktionsprinzip................383 Übertragung.................384 Technische Daten..............384 Stördatenbericht................384 Funktionalität................384 Störbericht DRPRDRE..............385 Kennung................385 Funktionsblock..............385 Signale.................386 Einstellungen................386 Überwachte Daten..............386 Messwerte................392 Analoge Eingangssignale (AxRADR)........393 Kennung................393 Funktionsblock..............393 Signale.................393 Einstellungen................394 Analoge Eingangssignale (A4RADR)........397 Kennung................397 Funktionsblock..............397 Signale.................397 Einstellungen................398 Binäreingangssignale (BxRBDR)..........401 Kennung................401 Funktionsblock..............401 Signale.................401 REC650 Technisches Handbuch...
Seite 23 Erneutes Auslösen...............413 Technische Daten..............413 Meldungen..................414 Funktionalität................414 Funktionsblock................414 Signale..................414 Eingangssignale..............414 Funktionsprinzip................414 Technische Daten..............415 Ereignisaufzeichnung ..............416 Funktionalität................416 Funktionsblock................416 Signale..................416 Eingangssignale..............416 Funktionsprinzip................416 Technische Daten..............417 Ereignisliste..................417 Funktionalität................417 Funktionsblock................418 Signale..................418 Eingangssignale..............418 Funktionsprinzip................418 Technische Daten..............418 Auslösewertaufzeichnung.............419 Funktionalität................419 Funktionsblock................419 Signale..................419 Eingangssignale..............419 Funktionsprinzip................419 Technische Daten..............420 REC650 Technisches Handbuch...
Seite 24 Signale..................424 Einstellungen................425 Funktionsweise................425 Stationsbatterieüberwachung SPVNZBAT........425 Identifikation................425 Funktionalität................425 Funktionsblock................426 Signale..................426 Einstellungen................427 Anzeigewerte................427 Funktionsprinzip ...............427 Isoliergasüberwachungsfunktion SSIMG........428 Identifikation................428 Funktionalität................429 Funktionsblock................429 Signale..................429 Einstellungen................430 Funktionsprinzip................430 Technische Daten..............431 Isolierflüssigkeit-Überwachungsfunktion SSMIL......431 Identifikation................431 Funktionalität................431 Funktionsblock................432 Signale..................432 Einstellungen................433 Funktionsprinzip................433 Technische Daten..............434 Leistungsschalterzustandsüberwachung SSCBR......434 Identifikation................434 Funktionalität................434 REC650 Technisches Handbuch...
Seite 25 Überwachte Daten..............450 Funktionsweise................451 Technische Daten..............452 Energiezählung und Bedarfsverarbeitung ETPMMTR....452 Identifikation................452 Funktionalität................453 Funktionsblock................453 Signale..................453 Einstellungen................454 Anzeigewerte................455 Funktionsweise................456 Technische Daten..............456 Abschnitt 12 Stationskommunikation..........457 DNP3-Protokoll................457 Kommunikationsprotokoll IEC 61850-8-1 ........457 Kennung..................457 Funktionalität................457 Einstellungen................458 Technische Daten..............458 Horizontale Kommunikation über GOOSE für Verriegelung..459 Kennung..................459 REC650 Technisches Handbuch...
Seite 26 Technische Daten..............471 Zeitsynchronisierung..............472 Funktionalität................472 Zeitsynchronisierung (TIMESYNCHGEN).........472 Kennung................472 Einstellungen................472 Zeitsynchronisierung über SNTP..........472 Kennung................472 Einstellungen................473 Zeitsystem, Beginn der Sommerzeit (DTSBEGIN)....473 Kennung................473 Einstellungen................473 Zeitsystem, Ende der Sommerzeit (DTSEND)......474 Kennung................474 Einstellungen................474 Zeitzone aus UTC (TIMEZONE)..........474 Kennung................474 Einstellungen................475 Zeitsynchronisierung über IRIG-B..........475 Kennung................475 Einstellungen................475 REC650 Technisches Handbuch...
Seite 27 Testmodusfunktionalität (TESTMODE)........482 Kennung..................482 Funktionalität................482 Funktionsblock................483 Signale..................483 Einstellungen................483 Funktionsprinzip................484 Änderungssperrfunktion CHNGLCK ..........485 Identifikation................485 Funktionalität................485 Funktionsblock................486 Signale..................486 Einstellungen................486 Funktionsprinzip................486 IED-Identifikation (TERMINALID)..........487 Kennung..................487 Funktionalität................487 Einstellungen................487 Produktinformation ..............488 Kennung..................488 Funktionalität................488 Einstellungen................488 Primäre Systemwerte (PRIMVAL)..........488 Kennung..................488 Funktionalität................489 Einstellungen................489 Signalmatrix für Analogeingänge (SMAI)........489 REC650 Technisches Handbuch...
Seite 28 Funktionalität................496 Einstellungen................497 Autorisierungsprüfung (ATHCHCK)..........497 Kennung..................497 Funktionalität................497 Einstellungen................497 Funktionsprinzip................498 Berechtigungs-Handling im IED...........498 Autorisierungsstatus (ATHSTAT)..........499 Kennung..................499 Funktionalität................499 Funktionsblock................499 Signale..................500 Einstellungen................500 Funktionsweise................500 Denial of Service (DOS)...............500 Funktionalität................500 Denial of Service, Steuerung der Frame-Rate für frontseitigen Port (DOSFRNT)...........501 Kennung................501 Funktionsblock..............501 Signale.................501 REC650 Technisches Handbuch...
Seite 29 Kommunikationsschnittstellen und -protokolle......517 Empfohlene Ethernet-Schalter für industrielle Anlagen.....517 Anschlussdiagramme..............519 Abschnitt 15 Technische Daten............549 Abmessungen................549 Stromversorgung................549 Wandlereingänge.................550 Binäre Eingänge................550 Signalausgänge................551 Leistungsausgänge (Power outputs)..........551 Datenkommunikationsschnittstellen..........552 Gehäuseklasse................552 Umgebungsbedingungen und -prüfungen........553 Abschnitt 16 IED und Funktionalitätsprüfungen......555 Elektromagnetische Verträglichkeitsprüfungen......555 Isolationsprüfungen..............556 Mechanische Prüfungen...............557 Produktsicherheit................557 REC650 Technisches Handbuch...
Seite 30 Inhaltsverzeichnis EMV-Prüfungen................557 Abschnitt 17 Stromabhängige Zeitcharakteristik......559 Anwendung...................559 Funktionsprinzip................562 Betriebsarten................562 Kennlinien für stromabhängige Verzögerung.......566 Abschnitt 18 Glossar...............589 REC650 Technisches Handbuch...
Seite 31: Abschnitt 1 Einleitung
Inbetriebnahme sowie im Normalbetrieb technische Daten nutzen. Der Schutztechniker muss genaue Kenntnisse über Schutzsysteme, Schutzausrüstung, Schutzfunktionen und die konfigurierte Funktionslogik in den IEDs besitzen. Das Installations- und Inbetriebnahmepersonal muss über grundlegende Kenntnisse in der Handhabung der elektronischen Ausrüstung verfügen. REC650 Technisches Handbuch...
Seite 32: Produktdokumentation
Einleitung Produktdokumentation 1.3.1 Produktunterlagen IEC07000220 V1 DE Abb. 1: Die vorgesehene Nutzung von Handbüchern in verschiedenen Lebenszyklen Im Engineering-Handbuch sind Anweisungen zum Engineering der IEDs unter Verwendung der verschiedenen Tools im PCM600 enthalten. Das Handbuch zeigt auf, wie ein PCM600-Projekt eingerichtet wird und wie IEDs in die Projektstruktur eingefügt werden.
Seite 33 Kommunikationsprotokoll beschrieben. Es ist schwerpunktmäßig auf lieferantenspezifische Implementierungen ausgerichtet. Im Handbuch "Punktliste" sind der Ausblick und die Eigenschaften der IED- spezifischen Datenpunkte beschrieben. Es muss in Verbindung mit dem entsprechenden Handbuch "Kommunikationsprotokoll" verwendet werden. Das Service-Handbuch ist noch nicht erhältlich. REC650 Technisches Handbuch...
Seite 34: Dokumentenänderungsverzeichnis
Einleitung 1.3.2 Dokumentenänderungsverzeichnis Dokument geändert / am Produktserienversion Historie - / September 2009 Erste Freigabe 1.3.3 Zugehörige Dokumente Dokumente zu REC650 Kennzahl Inbetriebnahme-Handbuch 1MRK 511 209-UEN Technisches-Handbuch 1MRK 511 204-UEN Anwendungsanleitung 1MRK 511 203-UEN Produktdatenblatt, konfiguriert 1MRK 511 211-BEN Typenprüfbescheinigung 1MRK 511 211-TEN Handbücher Baureihe 650...
Seite 35: In Den Handbüchern Verwendete Konventionen
Signalbezeichnung im PCM600 festlegen kann. • Das Zeichen * nach der Bezeichnung eines Eingangs- oder Ausgangssignals im Funktionsblocksymbol einer Funktion zeigt an, dass das Signal mit einem anderen Funktionsblock in der Applikationskonfiguration verbunden sein muss, um eine gültige Applikationskonfiguration zu erreichen. REC650 Technisches Handbuch...
Seite 37: Abschnitt 2 Verfügbare Funktionen
POS_EVAL Beurteilung der Stellungsanzeige SELGGIO Freigabe auswählen QCBAY Schalthoheit LOCREM Handhabung von LR-Schaltstellungen LOCREMCTRL LHMI-Steuerung von PSTO SLGGIO Logikdrehschalter zur Funktionsauswahl und LHMI-Darstellung VSGGIO Mini-Wahlschalter DPGGIO Generischer Doppelmeldung-Funktionsblock SPC8GGIO Allgemeiner Einzelbefehl, 8 Signale Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 38 Umwandlung von Boolescher 16 zu Integer B16IFCVI Umwandlung von Boolescher 16 zu Integer mit logischer Kno‐ tendarstellung IB16A Umwandlung von Integer zu Boolescher 16 IB16FCVB Umwandlung von Integer zu Boolescher 16 mit logischer Kno‐ tendarstellung Überwachung Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 39: Backup-Schutzfunktionen
Funktion für die Energieberechnung und Nachfragebearbeitung Backup-Schutzfunktionen IEC 61850 ANSI Funktionsbeschreibung Feld Stromschutz PHPIOC Unverzögerter dreiphasiger Überstromschutz OC4PTOC 51/67 Vierstufiger gerichteter Phasen-Überstromschutz EFPIOC Unverzögerter Erdfehlerschutz EF4PTOC 51N/67N Vierstufiger gerichteter Erdfehlerschutz SDEPSDE Sensitiver gerichteter Nullstrom- und Leistungsschutz Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 40: Auf Kommunikation Ausgelegt
LOVPTUV Spannungslosigkeit Frequenzschutz SAPTUF Funktion "Unterfrequenz" SAPTOF Funktion "Überfrequenz" SAPFRC Frequenzgradientenschutz Auf Kommunikation ausgelegt IEC 61850 ANSI Funktionsbeschreibung Feld Stationskommunikation Kommunikationsprotokoll IEC 61850 DNP3.0 für TCP/IP-Kommunikationsprotokoll GOO‐ Horizontale Kommunikation über GOOSE für Verriegelung SEINTLKRCV GOOSE‐ GOOSEBinEmpfang BINRCV REC650 Technisches Handbuch...
Seite 41: Grundfunktionen Des Geräts
1MRK511204-UDE - Verfügbare Funktionen Grundfunktionen des Geräts IEC 61850 Funktionsbeschreibung In allen Produkten enthaltene Grundfunktionen INTERRSIG Selbstüberwachung mit interner Ereignisliste Zeitsynchronisation SETGRPS Handhabung von Einstellgruppen ACTVGRP Parametersätze TESTMODE Funktion "Prüfmodus" CHNGLCK Funktion "Änderungssperre" ATHSTAT Befugnisstatus ATHCHCK Befugnischeck REC650 Technisches Handbuch...
Seite 43: Abschnitt 3 Lokale Mensch/Maschine-Schnittstelle (Lhmi)
Ältestes oben AutoIndicationDRP Automatische Ströschriebanzeige SubstIndSLD Nein Nein Ersatzsanzeige auf Übersichtsschaltbild InterlockIndSLD Nein Nein Verriegelungsanzeige auf Übersichts‐ schaltbild BypassCommands Nein Nein Unverriegeltes Schalten LHMI-Signale 3.2.1 Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Signale der lokalen HMI LHMICTRL REC650 Technisches Handbuch...
Seite 44: Funktionsblock
1MRK511204-UDE - Lokale Mensch/Maschine-Schnittstelle (LHMI) 3.2.2 Funktionsblock LHMICTRL CLRLEDS HMI-ON RED-S YELLOW-S YELLOW-F CLRPULSE LEDSCLRD =IEC09000320=1=de=Original.vsd IEC09000320 V1 DE Abb. 2: LHMICTRL-Funktionsblock 3.2.3 Signale Tabelle 2: LHMICTRL-Eingangssignale Bezeichnung Standard Beschreibung CLRLEDS BOOLEAN Löscheingang für LCD-HMI-LEDs Tabelle 3: LHMICTRL-Ausgangssignale Bezeichnung Beschreibung...
Seite 45: Funktionsblock
1MRK511204-UDE - Lokale Mensch/Maschine-Schnittstelle (LHMI) 3.3.2 Funktionsblock LEDGEN BLOCK NEWIND RESET =IEC09000321=1=de=Original.vsd IEC09000321 V1 DE Abb. 3: LEDGEN-Funktionsblock GRP1_LED1 ^HM1L01R ^HM1L01Y ^HM1L01G IEC09000322 V1 DE Abb. 4: GRP1_LED1-Funktionsblock Der GRP1_LED1-Funktionsblock dient als Bespiel; alle 15 LEDs in jeder Gruppe von 1 bis 3 haben einen ähnlichen Funktionsblock.
Seite 46: Einstellungen
LCD-Teil des Steuerungsmoduls der FNKEYMD1 - FN HMI-Funktionstasten KEYMD5 3.4.2 Funktionsblock FNKEYMD1 ^LEDCTL1 ^FKEYOUT1 IEC09000327 V1 DE Abb. 5: FNKEYMD1-Funktionsblock Nur der Funktionsblock für die erste Taste wird oben angezeigt. Die Funktionsblocks für die einzelnen Funktionstasten ähneln sich. REC650 Technisches Handbuch...
Seite 47: Signale
LabelOn 0 - 18 LCD_FN1_ON Beschriftung für LED-Status EIN LabelOff 0 - 18 LCD_FN1_OFF Beschriftung für LED-Status AUS Tabelle 12: "Non Group"-Einstellungen FNKEYTY1 (Basis) Bezeichnung Anzeigenbereich Einheit Stufe Standard Beschreibung Funktionstasten-Typ Menüverknüpfung Steuerung MenuShortcut Menüverknüpfung für Funktionstaste REC650 Technisches Handbuch...
Seite 48: Funktionsweise
Abschnitt 3 1MRK511204-UDE - Lokale Mensch/Maschine-Schnittstelle (LHMI) Funktionsweise 3.5.1 Lokale HMI GUID-23A12958-F9A5-4BF1-A31B-F69F56A046C7 V2 DE Abb. 6: Lokale Mensch-Maschine-Schnittstelle Auf dem LHMI des Geräts sind folgende Elemente enthalten: • Display (LCD) • Drucktasten • LED-Anzeigen • Kommunikationsschnittstelle Das LHMI wird für das Einstellen, Überwachen und Steuern des Geräts genutzt.
Seite 49: Lcd
320x240 Pixeln. Die Schriftgröße kann variieren. Die Anzahl der angezeigten Zeichen und Zeilen hängt von der Schriftgröße und der ausgewählten Ansicht ab. Das Display ist in vier Hauptbereiche eingeteilt. GUID-97DA85DD-DB01-449B-AD1F-EEC75A955D25 V1 DE Abb. 7: Display-Layout 1 Pfad 2 Inhalt...
Seite 50 Abschnitt 3 1MRK511204-UDE - Lokale Mensch/Maschine-Schnittstelle (LHMI) GUID-1ECF507D-322A-4B94-B09C-49F6A0085384 V1 DE Abb. 8: Gekürzter Pfad Die Zahl vor der Funktionsinstanz - wie zum Beispiel 1:ETHFRNT - weist auf die Nummer der Instanz hin. Im Funktionstastenfenster werden die aktuellen Zuordnungen der Funktionstasten angezeigt.
Seite 51: Leds
Abschnitt 3 1MRK511204-UDE - Lokale Mensch/Maschine-Schnittstelle (LHMI) GUID-D20BB1F1-FDF7-49AD-9980-F91A38B2107D V1 DE Abb. 10: Alarm-LED-Fenster Die Funktionstasten- und Alarm-LED-Fenster sind nicht gleichzeitig sichtbar. Das entsprechende Fenster wird nach dem Betätigen einer der LCD-Funktionstasten bzw. der Taste "Multipage" (mehrere Seiten) angezeigt. Wird die ESC-Taste gedrückt, werden die Fenster aus der Anzeige entfernt.
Seite 52: Led
Abschnitt 3 1MRK511204-UDE - Lokale Mensch/Maschine-Schnittstelle (LHMI) GUID-23A12958-F9A5-4BF1-A31B-F69F56A046C7 V2 DE Abb. 11: LHMI-Tastenfeld 3.5.2 3.5.2.1 Funktionalität Die Funktionsblocks LEDGEN und GRP1_LEDx sowie GRP2_LEDx und GRP3_LEDx (x = 1-15) steuern die Anzeige-LEDs und stellen Information über deren Status bereit. Die Eingangs- und Ausgangssignale der Funktionsblocks sind im PCM600 konfiguriert.
Seite 53: Status-Leds
-Taste und die Menüs auf der LHMI. • Vom Funktionseingang • Die aktiven Anzeigen lassen sich auch von einem Eingang, ACK_RST, zur Funktion quittieren/rücksetzen. Dieser Eingang kann zum Beispiel als ein binärer Eingang konfiguriert werden, der von einer externen Taste REC650 Technisches Handbuch...
Seite 54: Auslösesequenz
R = Rot Y = Gelb VisioDocument IEC09000311 V1 DE Abb. 12: In den Sequenzdiagrammen verwendete Symbole Modus 1 (Follow-S) Dieser Betriebsmodus folgt die ganze Zeit mit Dauerlicht den entsprechenden Eingangssignalen. Er reagiert nicht auf Quittierung oder Zurücksetzung. Jede LED ist in ihrem Betrieb unabhängig von den übrigen LEDs.
Seite 55 Aktivierungs- signal IEC01000228_2_en.vsd IEC01000228 V2 DE Abb. 13: Betriebsmodus 1 (Follow-S) Wenn auf einer LED die Eingänge für zwei oder mehr Farben gleichzeitig aktiviert sind, verhält sich die Priorität wie oben beschrieben. Ein Beispiel für den Fall, dass zwei Farben parallel aktiviert sind, zeigt Abbildung 14.
Seite 56 ROT Quittierung IEC09000313_1_en.vsd IEC09000313 V1 DE Abb. 16: Betriebssequenz 3, 2 Farben Wenn alle drei Signale aktiviert werden, wird die Reihenfolge der Prioritäten beibehalten. Die Quittierung von Anzeigen höherer Priorität quittiert gleichzeitig Anzeigen niedrigerer Priorität, die nicht sichtbar sind. Siehe hierzu Abbildung 17.
Seite 57 GELB Aktivierungs- signal ROT Quittierung VisioDocument IEC09000315 V1 DE Abb. 18: Betriebssequenz 3, 3 Farben, Alternative 2 Modus 4 (LatchedAck-S-F) Dieser Betriebsmodus entspricht funktionell gesehen Zyklus 3, Dauerlicht und Blinklicht wurden jedoch vertauscht. Modus 5 (LatchedColl-S) Dieser Betriebsmodus ist selbsthaltend und funktioniert im Sammelmodus. Bei der Aktivierung des Eingangssignals beginnt die Anzeige kontinuierlich zu leuchten.
Seite 58 Aktivierungs- signal ROT Rücksetzung IEC09000316_1_en.vsd IEC09000316 V1 DE Abb. 20: Betriebssequenz 5, 2 Farben Modus 6 (LatchedReset-S) In diesem Modus werden alle aktivierten LEDs, die sich in Modus 6 (LatchedReset- S) befinden, automatisch bei einer neuen Störung zurückgesetzt, wenn die Eingangssignale für andere LEDs aktiviert werden, die sich im Modus 6...
Seite 59 Abschnitt 3 1MRK511204-UDE - Lokale Mensch/Maschine-Schnittstelle (LHMI) IEC01000239 V2 DE Abb. 21: Betriebsmodus 6 (LatchedReset-S), zwei Anzeigen während einer Störung Abbildung22 enthält das Zeitdiagramm für eine neue Anzeige nach Ablauf der Zeit tRestart . Störung Störung tRestart tRestart Aktivierungs- signal 1...
Seite 60 2 LED 1 LED 2 Automatische Rücksetzung Manuelle Rücksetzung IEC01000241_2_en.vsd IEC01000241 V2 DE Abb. 23: Betriebsmodus 6 (LatchedReset-S), zwei Anzeigen während derselben Störung, jedoch mit Rücksetzung des Auslösesignals Abbildung enthält das Zeitdiagramm für die manuelle Rücksetzung. REC650 Technisches Handbuch...
Seite 61: Funktionstasten
LED 2 Automatische Rücksetzung Manuelle Rücksetzung IEC01000242_2_en.vsd IEC01000242 V2 DE Abb. 24: Betriebsmodus 6 (LatchedReset-S), manuelle Rücksetzung 3.5.3 Funktionstasten 3.5.3.1 Funktionalität Die lokale Mensch-Maschine-Schnittstelle (LHMI) verfügt gleich links neben dem LCD über drei Tasten, die entweder als Menü-Schnelltasten oder als Steuerungstasten verwendet werden können.
Seite 62 IO-Attributs werden ignoriert. Eingangswert Ausgangswert IEC09000330-1-en.vsd IEC09000330 V1 DE Abb. 25: Sequenzdiagramm für Modus 0 Modus 1 (TOGGLE) In diesem Modus wechselt der Ausgang immer dann, wenn der Funktionsblock erkennt, dass der Eingang geschrieben wurde. Es bleibt zu beachten, dass das Eingangsattribut zurückgesetzt wird, sobald der Funktionsblock seine Funktion...
Seite 63: Eingangsfunktion
Ausgangswert Impuls Impuls IEC09000332_1_en.vsd IEC09000332 V1 DE Abb. 27: Sequenzdiagramm für Modus 2 Eingangsfunktion Alle Eingänge funktionieren auf dieselbe Art und Weise: Wenn die LHMI so konfiguriert wird, dass für eine bestimmte Funktionstaste der Typ CONTROL festgelegt ist, wird der entsprechende Eingang dieses Funktionsblocks, das gelbe LED-Lämpchen der Funktionstaste leuchtet, wenn der Eingang hoch ist.
Seite 65: Abschnitt 4 Überstromschutz
Die unverzögerte Dreiphasen-Überstrom-Funktion hat eine geringe kurzzeitige Überreichweite und kurze Auslösezeit, wodurch sie als eine hoch eingestellte Kurzschlussschutzfunktion genutzt werden kann. 4.1.3 Funktionsblock PHPIOC I3P* TRIP BLOCK IEC08000001 V1 EN Abb. 28: PHPIOC-Funktionsblock 4.1.4 Signale Tabelle 13: PHPIOC-Eingangssignale Bezeichnung Standard Beschreibung GROUP Dreiphasiges Gruppensignal Strom-Eingang...
Seite 66: Einstellungen
(IP>>) verglichen. Ist der Phasenstrom größer als dieser Auslösestrom, wird ein Signal vom Komparator dieser Phase auf Wahr geschaltet. Dieses Signal aktiviert ohne Verzögerung das für alle Phasen gemeinsame TRIP (Auslösung) Signal. Die Funktion kann durch den binären Eingang BLOCK blockiert werden. REC650 Technisches Handbuch...
Seite 67: Technische Daten
Die vierstufige Phasen-Überstromfunktion verfügt, für jede Stufe getrennt, über eine stromabhängige bzw. -unabhängige Zeitverzögerung. Es stehen alle IEC- und ANSI-Zeitverzögerungskennlinien zur Verfügung. Die Richtungsfunktion ist mit dem Speicher spannungspolarisiert. Die Funktion kann unabhängig von den einzelnen Stufen als gerichtete bzw. ungerichtete Funktion eingestellt werden. REC650 Technisches Handbuch...
Seite 68: Funktionsblock
Funktionsblock OC4PTOC I3P* TRIP U3P* BLOCK BLKST1 BLKST2 BLKST3 START BLKST4 STL1 STL2 STL3 IEC08000002 V1 EN Abb. 29: OC4PTOC-Funktionsblock 4.2.4 Signale Tabelle 19: OC4PTOC-Eingangssignale Bezeichnung Standard Beschreibung GROUP Dreiphasiges Gruppensignal Strom-Eingang SIGNAL GROUP Dreiphasiges Gruppensignal Spannungs-Eingang SIGNAL BLOCK BOOLEAN...
Seite 69: Einstellungen
5 - 2500 Phasenüberstrom-Ansprechwert Stufe 3 in % von IBase 0.000 - 60.000 0.001 0.800 Unabhängige Zeitverzögerung, Stufe 3 DirMode4 Ungerichtet Richtungswahl Stufe 4 aus / ungerichtet / Ungerichtet vorwärts / rückwärts Vorwärts Rückwärts Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 70: Anzeigewerte
Beschreibung DIRL1 INTEGER 0=No direction Richtung Phase L1 1=Forward 2=Reverse DIRL2 INTEGER 0=No direction Richtung Phase L2 1=Forward 2=Reverse DIRL3 INTEGER 0=No direction Richtung Phase L3 1=Forward 2=Reverse REAL Phasenstrom L1 REAL Phasenstrom L2 REAL Phasenstrom L3 REC650 Technisches Handbuch...
Seite 71: Funktionsweise
HMI für die OC4PTOC Funktion verfügbar; dadurch werden Prüfungen, Inbetriebnahme und Überprüfungen der laufenden Funktion erleichtert. Die Funktion kann gerichtet sein. Die Richtung des Fehlerstromes wird als Stromwinkel angegeben im Verhältnis zum Spannungswinkel. Der Fehlerstrom REC650 Technisches Handbuch...
Seite 72 (Gleichung 2) EQUATION1450 V1 DE refL L dirL L (Gleichung 3) EQUATION1451 V1 DE Phase-Erde Kurzschluss: refL dirL (Gleichung 4) EQUATION1452 V1 DE refL dirL (Gleichung 5) EQUATION1453 V1 DE refL dirL (Gleichung 6) EQUATION1454 V1 DE REC650 Technisches Handbuch...
Seite 73 Abschnitt 4 1MRK511204-UDE - Überstromschutz IEC09000636_1_vsd IEC09000636 V1 EN Abb. 30: Gerichtete Charakteristik des Phasenüberstromschutzes 1 RCA = Charakteristischer Relaiswinkel 2 ROA = Relaisauslösewinkel 3 Rückwärts 4 Vorwärts Werden keine Blockierungen angegeben, starten die Startsignale die Zeitglieder der Stufe. Die Zeitcharakteristik für Schritt 1 und 4 kann entweder als unabhängige Zeitverzögerung oder als inverse Zeitcharakteristik ausgewählt werden.
Seite 74: Technische Daten
80 Prozent der Leitung bei minimaler Quellenimpedanz begrenzt ist. Die Funktion lässt sich so konfigurieren, dass der Nullstrom von den dreiphasigen Stromeingängen berechnet oder der Strom aus einem separaten Stromeingang gemessen werden kann. Sie kann durch Aktivierung des Eingangs BLOCK gesperrt werden. REC650 Technisches Handbuch...
Seite 75: Funktionsblock
Abschnitt 4 1MRK511204-UDE - Überstromschutz 4.3.3 Funktionsblock EFPIOC I3P* TRIP BLOCK IEC08000003 V1 EN Abb. 31: EFPIOC-Funktionsblock 4.3.4 Signale Tabelle 25: EFPIOC-Eingangssignale Bezeichnung Standard Beschreibung GROUP Dreiphasiges Gruppensignal Strom-Eingang SIGNAL BLOCK BOOLEAN Blockierung der Funktion Tabelle 26: EFPIOC Ausgangssignale Bezeichnung Beschreibung AUSLÖS.
Seite 76: Funktionsweise
2 ms typischerweise bei 0 bis 10 10 x I Dynamischer Transienteneinfluß < 5% bei t = 100 ms Vierstufen-Erdfehlerschutz EF4PTOC 4.4.1 Identifikation Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Vierstufiger Erdfehlerschutz EF4PTOC 51N/67N TEF-REVA V1 DE REC650 Technisches Handbuch...
Seite 77: Funktionalität
BLOCK TRIN3 BLKST1 TRIN4 BLKST2 START BLKST3 STIN1 BLKST4 STIN2 STIN3 STIN4 STFW STRV 2NDHARMD IEC08000004 V1 EN Abb. 32: EF4PTOC-Funktionsblock 4.4.4 Signale Tabelle 31: EF4PTOC Ausgangssignale Bezeichnung Beschreibung AUSLÖS. BOOLESCH Generalauslösung TRIN1 BOOLESCH Auslösung Stufe 1 TRIN2 BOOLESCH Auslösung Stufe 2 Fortsetzung auf nächster Seite...
Seite 78: Einstellungen
1 - 100 Nullstromwert zur Richtungsfreigabe in % von IBase 2ndHarmStab 5 - 100 Ansprechwert Zweite Oberschwingung‐ funktion in % der IN Amplitude DirMode1 Ungerichtet Richtungswahl Stufe 1 (aus, ungerichtet, Ungerichtet vorwärts, rückwärts) Vorwärts Rückwärts Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 79 % von IBase 0.000 - 60.000 0.001 0.800 UMZ Zeitverzögerung der Stufe 3 IMin3 1 - 10000 Minimaler Auslösestrom Stufe 7,62 cm % von IBase HarmRestrain3 Freigabe zur Blockierung Stufe 3 durch Oberschwingungserkennung Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 80 IBase t4Min 0.000 - 60.000 0.001 0.000 Minimale Auslösezeit AMZ-Kennlinie, Stufe 4 HarmRestrain4 Freigabe zur Blockierung Stufe 4 durch Oberschwingungserkennung Tabelle 33: EF4PTOC Gruppenfreie Einstellungen (grundlegend) Bezeichnung Wertebereich Einheit Stufe Standard Beschreibung GlobalBaseSel 1 - 6 Globalbasis-Auswahl REC650 Technisches Handbuch...
Seite 81: Anzeigewerte
(wenn ein zugewiesener Stromwandler-Eingang von IED im PCM600-Tool mit dem vierten analogen Eingang des vorverarbeitenden Blocks verbunden ist, der mit EF4PTOC ( Funktionseingang I3P) verbunden ist. Dieser dedizierte IED Stromwandler- Eingang kann beispielsweise verbunden sein mit: REC650 Technisches Handbuch...
Seite 82: Interne Polarisierung
Eine spannungspolarisierende Funktion verwendet die Verlagerungsspannung3U als Polarisierungsgröße U3P. Diese Spannung kann: direkt gemessen werden (wenn ein bestimmter Spannungswandlereingang des IED im PCM600-Werkzeug mit dem vierten analogen Eingang des vorverarbeitenden Blocks verbunden ist, der mit dem EF4PTOC- REC650 Technisches Handbuch...
Seite 83: Strompolarisierung
Leiter-Erde-Spannungseingängen innerhalb des IED berechnet werden (wenn der vierte analoge Eingang in den vorverarbeitenden Block, der mit den analogen Eingang der Funktion EF4PTOC I3PPOL verbunden ist, NICHT belegt ist. In diesem Fall berechnet der vorverarbeitende Block 3I REC650 Technisches Handbuch...
Seite 84: Strom- Und Spannungspolarisierung
Wird diese Einstellung ausgewählt, kann über den binären Funktionseingang BLKSTx (wobei x die relevante Stufe innerhalb der Schutzfunktion darstellt) eine externe Richtungssteuerung (d. h. Drehzahlsteuerung) bereitgestellt werden, indem beispielsweise eine der folgenden Funktionen verwendet wird (sofern im IED verfügbar): Gerichtete Distanzschutzfunktion. Gegensystem-basierte Überstromfunktion. REC650 Technisches Handbuch...
Seite 85: Grundeinstellungen Innerhalb Der Schutzfunktion
Eigenschaften wie unabhängige Zeitverzögerung und Mindestauslösezeit für inverse Kennlinien festgelegt. • Überwachung durch eine zweite Oberschwingungsblockierungsfunktion (Ein/ Aus). Durch diese Parametereinstellung wird das Auslösen der Stufe verhindert, wenn der zweite Oberschwingungsgehalt im Nullstrom den festgelegten Wert überschreitet. REC650 Technisches Handbuch...
Seite 86: Richtungsüberwachungselement Mit Integrierter Richtungsvergleichsfunktion
DirModex=Rückwärts REVERSE_Int =IEC09000638=1=de=Original.vsd IEC09000638 V1 DE Abb. 33: Vereinfachtes Logikdiagramm für die Nullstromstufe, wobei x = 1, 2, 3 oder 4 n = Stufe 1 und Stufe 4 Die Schutzfunktion kann durch den binären Eingang BLOCK vollständig blockiert werden. Die Ausgangssignale für die entsprechende Stufe, STINx und TRINx, können ebenfalls blockiert werden.
Seite 87 Upol=-3U IN>Dir Vorwärtsrichtung Iop=3I =IEC07000066=2=de=Original.vsd IEC07000066 V2 DE Abb. 34: Auslösecharakteristik für das Erdfehlerrichtungselement Zwei wichtige Einstellungsparameter für das Richtungsüberwachungselement sind: • Auslösestromansprechwert IN>Dir. Allerdings sollte beachtet werden, dass das Richtungselement intern so aktiviert wird, dass es auslöst, sobald Iop cos(φ...
Seite 88: Vereinfachtes Logikdiagramm Des Richtungsüberwachungselements Mit Integrierter Richtungsvergleichsstufe
STFW IN>Dir FORWARD_Int FORWARD_Int AngleRCA PolMethod=Voltage UPolMin PolMethod=Current PolMethod=Dual UPol IPolMin IPol UTotPol REVERSE_Int UIPol RNPol Complex Number XNPol STAGE1_DIR_Int STAGE2_DIR_Int STAGE3_DIR_Int STAGE4_DIR_Int BLOCK IEC07000067-en-2.vsd IEC07000067 V2 EN Abb. 35: Vereinfachtes Logikdiagramm des Richtungsüberwachungselements mit integrierter Richtungsvergleichsstufe REC650 Technisches Handbuch...
Seite 89: Technische Daten
10 ms typisch bei 0 bis 2 x I Impuls-Toleranzzeit typisch 15 ms Empfindlicher gerichteter Erdfehler- und Nullleistungsschutz SDEPSDE 4.5.1 Identifikation Funktionsbeschreibung IEC 61850 Identifi‐ IEC 60617 Identifi‐ ANSI/IEEE C37.2 zierung zierung Nummer Empfindlicher gerichteter Erdfehler- SDEPSDE und Nullleistungsschutz REC650 Technisches Handbuch...
Seite 90: Funktionalität
TRDIRIN BLOCK TRNDIN BLKUN TRUN START STDIRIN STNDIN STUN STFW STRV STDIR UNREL IEC08000036 V1 DE Abb. 36: SDEPSDE-Funktionsblock 4.5.4 Signale Tabelle 36: SDEPSDE Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Stromeingänge SIGNAL GROUP Dreiphasiges Gruppensignal für Spannungsein‐ SIGNAL gänge...
Seite 91: Einstellungen
0.10 Zeit-Multiplizier-Parameter für gerichte‐ ten Nullleistungsmodus OpINNonDir> Auslösung unger Nullstromschutz INNonDir> 1.00 - 400.00 0.01 10.00 Einstellwert für unger. Nullstromschutz in %IBase tINNonDir 0.000 - 60.000 0.001 1.000 Zeitverzögerung für unger. Nullstrom‐ schutz Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 92 1.00 - 300.00 0.01 3.00 Freigabe Nullspannung für alle ger. Funk‐ tionsmodi in %UB Tabelle 39: SDEPSDE "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung GlobalBaseSel 1 - 6 Auswahl einer Global Base Value Group REC650 Technisches Handbuch...
Seite 93: Anzeigewerte
0, da die Wirkstromkomponente nur auf der fehlerhaften Leitung erscheint. RCADir ist in einem isolierten Netz gleich -90° festgelegt, da die Ströme überwiegend kapazitiv sind. Die Funktion löst aus, wenn 3I ·cos φ den Auslösewert übersteigt. REC650 Technisches Handbuch...
Seite 94 Abschnitt 4 1MRK511204-UDE - Überstromschutz RCADir ROADir ang(3I ) ang(3U × 3I cos IEC06000648_2_en.vsd IEC06000648 V2 DE Abb. 37: RCADIr auf 0° festgelegt. RCADir 90 , ROADir 3 × ang I (3 ) ang U IEC06000649_2_en.vsd IEC06000649 V2 DE Abb. 38: RCADIr auf -90°...
Seite 95 Auslösebereich 3 × ROADir IEC06000650_2_en.vsd IEC06000650 V2 DE Abb. 39: Charakteristik mit ROADir -Begrenzung Die Funktion gibt die Vorwärts-/Rückwärtsrichtung des Fehlers an. Die Rückwärtsrichtung ist definiert als 3I ·cos (φ + 180°) ≥ Einstellwert. Ebenfalls ist es möglich, die Charakteristik so zu neigen, dass Winkelfehler von...
Seite 96: Gerichtete Nullleistungs-Messung 3I
RCAcomp Winkelfehler Charakteristik nach Winkelkompensation (zum Schutz) (prim) en06000651.vsd IEC06000651 V2 DE Abb. 40: Erläuterung von RCAcomp. 4.5.7.3 Gerichtete Nullleistungs-Messung 3I ·3U ·cos φ φ ist festgelegt als der Winkel zwischen Erdfehlerstrom 3I und der Referenzspannung, kompensiert mit dem festgelegten Kennlinienwinkel RCADir jRCA (φ=ang(3I...
Seite 97: Gerichtete Erdfehlerstrom-Messung 3I Und Φ
) im Sektor RCADir ± ROADir RCADir = 0º ROADir = 80º Auslösebereich en06000652.vsd IEC06000652 V2 DE Abb. 41: Beispiel für eine Charakteristik Zum Auslösen müssen sowohl der Erdfehlerstrom 3I als auch die Freigabespannung 3U größer sein als die festgelegten Grenzwerte INDir> und UNREL>...
Seite 98: Richtungsfunktionen
Diese gerichtete Funktion ist freizugeben wenn die Verlagerungsspannung höher wird als ein voreingestellter Wert. Es ist auch eine separate Auslösung vorzusehen mit eigener definitiver Zeitverzögerung ab diesem voreingestellten Spannungswert. Zur Auslösung muss die Nullspannung 3U größer sein als die voreingestellten Werte (UN>). REC650 Technisches Handbuch...
Seite 99 Phi in RCA +- ROA TimeChar = InvTime & OpMODE=3I0 and fi & TimeChar = DefTime DirMode = Forward & ³1 STFW Forward DirMode = Reverse & STRV Reverse en06000653.vsd IEC09000147 V1 EN Abb. 42: Vereinfachtes Logikdiagramm des empfindlichen Erdfehlerstromschutzes REC650 Technisches Handbuch...
Seite 100: Technische Daten
Rücksetzzeit, ungerichteter Null‐ 40 ms typisch bei 1,2 bis 0 ·I strom Auslösezeit, ungerichtete Null‐ 150 ms typisch bei 0,8 bis spannung 1.5 ·U Rücksetzzeit, ungerichtete Null‐ 60 ms typisch bei 1,2 bis 0,8 spannung ·U REC650 Technisches Handbuch...
Seite 101: Thermischer Überlastschutz, Eine Zeitkonstante Lpttr
Über einen Alarm Pegel werden Frühwarnmeldungen ausgegeben, die es den Bedienern ermöglichen, schon weit vor dem Auslösen der Leitung Maßnahmen zu ergreifen. 4.6.3 Funktionsblock LPTTR I3P* TRIP BLOCK START AMBTEMP ALARM SENSFLT LOCKOUT RESET TEMP TEMPAMB TERMLOAD IEC08000038 V1 DE Abb. 43: LPTTR-Funktionsblock REC650 Technisches Handbuch...
Seite 102: Signale
0 - 1000 Zeitkonstante der Leitung in min. AlarmTemp 0 - 200 Grad Temperaturwert für Alarmierung TripTemp 0 - 600 Grad Temperaturwert für Auslösung ReclTemp 0 - 600 Grad Temperaturwert zum Rücksetzen der Ein‐ schaltsperre Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 103: Anzeigewerte
Aus dem höchsten der Dreiphasenströme wird mithilfe des folgenden Ausdrucks die finale Temperatur berechnet: æ ö × ç ÷ ç ÷ final è ø (Gleichung 13) EQUATION1167 V1 DE wobei: der höchste Phasenstrom ist, ein vorgegebener Referenzstrom ist und die Dauertemperatur ist, und zwar gemäß I REC650 Technisches Handbuch...
Seite 104 Einschaltsperre liegt, also ReclTemp. Die Zeit bis zur Aufhebung der Einschaltsperre wird berechnet, d. h. es findet eine Berechnung der Kühlzeit bis auf einen festgelegten Wert statt. Der thermische Speicher der Funktion kann mit dem Eingang RESET zurückgesetzt werden. REC650 Technisches Handbuch...
Seite 105 Die berechnete Zeit bis zur Rücksetzung wird als reales Signal TENRECL angegegeben. Die Schutzfunktion verfügt über einen Rücksetzungseingang: RESET. Durch Aktivieren dieses Eingangs wird die berechnete Temperatur auf den Standardeingangswert zurückgesetzt. Dies ist besonders dann nützlich, wenn der zum Testen eingespeiste Sekundärstrom ein falsches Temperaturniveau ergibt. REC650 Technisches Handbuch...
Seite 106 Temp > AlarmTemp TRIP Aktuelle Temp > Auslöse Temp Sperr- LOCKOUT Logik Aktuelle Temp < Recl Temp Berechnung TTRIP Zeit Auslösung Berechnung TENRECL Zeit bis zur Freigabe der Blockierung =IEC09000637=1=de=Original.vsd IEC09000637 V1 DE Abb. 44: Funktionsübersicht LPTTR REC650 Technisches Handbuch...
Seite 107: Technische Daten
Kombination aus diesen beiden Prinzipien sein. Eine Stromprüfung mit extrem kurzer Rücksetzzeit wird als Prüfkriterium genutzt, um eine hohe Sicherheit gegen unnötiges Auslösen zu erreichen. Dort, wo der durch den Leistungsschalter fließende Fehlerstrom gering ist, kann ein Kontaktprüfkriterium genutzt werden. REC650 Technisches Handbuch...
Seite 108: Funktionsblock
Fehlern während des Prüfens zu vermeiden. 4.7.3 Funktionsblock CCRBRF I3P* TRBU BLOCK TRRET START CBCLDL1 CBCLDL2 CBCLDL3 IEC09000272_1_en.vsd IEC09000272 V1 DE Abb. 45: CCRBRF-Funktionsblock 4.7.4 Signale Tabelle 48: CCRBRF Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Stromeingänge SIGNAL BLOCK BOOLEAN Blockierung der Funktion...
Seite 109: Einstellungen
1 - 6 Auswahl einer Global Base Value Group 4.7.6 Anzeigewerte Tabelle 53: CCRBRF Anzeigewerte Name Anzeigenbereich Einheit Beschreibung REAL gemessener Phasen‐ strom L1 REAL gemessener Phasen‐ strom L2 REAL gemessener Phasen‐ strom L3 REAL gemessener Nullstrom REC650 Technisches Handbuch...
Seite 110: Funktionsprinzip
(Phasenstrom und/oder Nullstrom) für die Erkennung einer Fehlfunktion beim Öffnen des Leistungsschalters hoch sein müssen. • Die Nullstromerkennung kann anders eingestellt werden als die Phasenstromerkennung. • Die Reserveauslösung erfolgt immer mit Stromprüfung oder Kontaktprüfung.Es ist möglich, diese Option nur bei geringen Lastströmen zu aktivieren. REC650 Technisches Handbuch...
Seite 111: Vereinfachtes Logikschema Der Auslösewiederholungsfunktion
TRRET CBCLD Contact en08000007.vsd IEC08000007 V1 EN Abb. 46: Vereinfachtes Logikschema der Auslösewiederholungsfunktion Interne logische Signale STIL1, STIL2, STIL3 haben den logischen Wert 1, wenn der Strom in der entsprechenden Phase einen höheren Betrag hat als der Einstellungsparameter IP>. Das interne logische Signal STN hat den logischen Wert 1, wenn der Nullstrom einen höheren Betrag hat als der Einstellungsparameter IN>.
Seite 112: Kurzzonen-Schutz Stbptoc
Trennschalter ab. Die Funktion "dreiphasiger unverzögerter Überstrom" wird von einem Normal-Offen NO (b)-Hilfskontakt am Leitungstrennschalter freigegeben. 4.8.3 Funktionsblock STBPTOC I3P* TRIP BLOCK START RELEASE IEC08000051 V1 DE Abb. 47: STBPTOC-Funktionsblock 4.8.4 Signale Tabelle 55: STBPTOC-Eingangssignale Bezeichnung Standard Beschreibung GROUP Dreiphasiges Gruppensignal Eingang Strom SIGNAL...
Seite 113: Einstellungen
Auslösewert der Funktion I>, I> verglichen. Wenn ein Phasenstrom größer ist als der festgelegte Auslösestrom, wird das Signal dieser Phase vom Komparator auf TRUE gesetzt, und es wird ein TRIP-Signal aktiviert. Die Funktion kann durch Aktivierung des Eingangs BLOCK gesperrt werden. REC650 Technisches Handbuch...
Seite 114: Technische Daten
1MRK511204-UDE - Überstromschutz STUB PROTECTION FUNCTION BLOCK TRIP STIL1 STIL2 STIL3 RELEASE en05000731.vsd IEC05000731 V1 DE Abb. 48: Vereinfachtes Logikdiagramm der Kurzzonenschutzfunktion 4.8.8 Technische Daten Tabelle 60: STBPTOC Technische Daten Funktion Bereich bzw. Wert Genauigkeit Betriebsstrom (1-2500) % von lBase ±...
Seite 115: Funktionalität
Leistungsschalter-Logik und, falls erforderlich, zusätzlich auf den Kriterien vom unsymmetrischen Phasenstrom. 4.9.3 Funktionsblock CCRPLD I3P* TRIP BLOCK START CLOSECMD OPENCMD EXTPDIND IEC08000041 V1 EN Abb. 49: CCRPLD Funktionsblock 4.9.4 Signale Tabelle 61: CCRPLD-Eingangssignale Bezeichnung Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Stromeingänge SIGNAL BLOCK BOOLEAN...
Seite 116: Einstellungen
Die Erkennung einer Poldiskordanz kann auf zwei Wegen erfolgen. Wenn die kontaktbasierte Funktion verwendet wird, kann eine externe Logik erstellt werden, indem die Hilfskontakte des Leistungsschalters so verbunden werden, dass eine Poldiskordanz angezeigt wird. Diese Möglichkeit zeigt Abbildung REC650 Technisches Handbuch...
Seite 117 Leistungsschalter Poldiskordanzsignal von Leistungsschalter en05000287.vsd IEC05000287 V2 DE Abb. 50: Externe Erkennungslogik für eine Poldiskordanz Das Binärsignal ist mit einem binären Eingang des IED verbunden. Das Signal löst ein Zeitglied aus, das nach Ablauf einer festgelegten Verzögerung ein Auslösesignal erzeugt.
Seite 118: Polgleichlaufüberwachungssignalgebung Vom Leistungsschalter
OPENCMD CurrSel Erkennung von unsymmetrischen Strömen IED08000014_1_en.vsd IEC08000014 V1 DE Abb. 51: Vereinfachtes Blockschaltbild der Polgleichlauffunktion – kontakt- und strombasiert Die Polgleichlaufüberwachungsfunktion wird blockiert, wenn das Eingangssignal BLOCK hoch ist. Das Signal BLOCK ist ein allgemeines Blockierungssignal der Polgleichlaufüberwachungs -Funktion. Es kann mit einem Binäreingang des Geräts verbunden werden, um einen Blockierbefehl von externen Geräten zu erhalten,...
Seite 119: Erkennung Von Unsymmetrischen Strömen
Rücksetzverhältnis >95% Ansprechstrom (0–100) % von IBase ±1,0 % von I Zeitverzögerung (0.000–60.000) s ±0,5 % ±10 ms 4.10 Leiterbrucherkennung BRCPTOC 4.10.1 Identifikation Funktionsbeschreibung IEC 61850 Identifi‐ IEC 60617 Identifi‐ ANSI/IEEE C37.2 zierung zierung Nummer Leiterbrucherkennung BRCPTOC REC650 Technisches Handbuch...
Seite 120: Funktionalität
Unsymmetrie-Überprüfung der Anschlussleitung des Geräts beinhaltet, generiert einen Alarm oder Auslösebefehl, sobald ein Leiterbruch erkannt wird. 4.10.3 Funktionsblock BRCPTOC I3P* TRIP BLOCK START IEC09000277_1_en.vsd IEC09000277 V1 DE Abb. 52: BRCPTOC Funktionsblock 4.10.4 Signale Tabelle 67: BRCPTOC Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Stromeingänge SIGNAL...
Seite 121: Anzeigewerte
Der Eingang BLOCK kann mit einem binären Eingang des IED verbunden werden, damit es einen Blockierungsbefehl von externen Geräten empfangen kann, oder es kann zu anderen internen Funktionen des IED logisch verbunden sein, um von internen Funktionen ein Blockierungssignal zu erhalten. REC650 Technisches Handbuch...
Seite 122: Funktion Aktivieren
Funktion aktivieren BLOCK TRIP & Erkennung von unsymmetrischen Strömen IL1<50%IP> IL2<50%IP> IL3<50%IP> =IEC09000158=1=de=Original.vsd IEC09000158 V1 DE Abb. 53: Vereinfachtes Logikdiagramm für Leitungsbruchprüfung (BRCPTOC) 4.10.8 Technische Daten Tabelle 72: BRCPTOCTechnische Daten Funktion Bereich oder Wert Genauigkeit Minimaler Phasenstrompegel (5–100) % von IBase ±...
Seite 123: Gerichteter Über-/Unterleistungsschutz Goppdop/ Guppdup
IEC 61850 Identifi‐ IEC 60617 Identifi‐ ANSI/IEEE C37.2 zierung zierung Nummer Gerichteter Überleistungsschutz GOPPDOP DOCUMENT172362-IMG158942 V1 DE 4.11.2.2 Funktionsblock GOPPDOP I3P* TRIP U3P* TRIP1 BLOCK TRIP2 START START1 START2 PPERCENT QPERCENT IEC08000506-1-en.vsd IEC08000506 V1 DE Abb. 54: GOPPDOP Funktionsblock REC650 Technisches Handbuch...
Seite 124: Signale
Auslöseverzögerung für Stufe 1 OpMode2 P> Betriebswahl Stufe 2 P> Power2 0.0 - 500.0 Leistungseinstellung Stufe 2 in % von SBase Angle2 -180.0 - 180.0 Grad Winkel Stufe 2 TripDelay2 0.010 - 6000.000 0.001 1.000 Auslöseverzögerung für Stufe 2 REC650 Technisches Handbuch...
Seite 125: Anzeigewerte
IEC 61850 Identifi‐ IEC 60617 Identifi‐ ANSI/IEEE C37.2 zierung zierung Nummer Gerichteter Unterleistungsschutz GUPPDUP SYMBOL-LL V1 DE 4.11.3.2 Funktionsblock GUPPDUP I3P* TRIP U3P* TRIP1 BLOCK TRIP2 START START1 START2 PPERCENT QPERCENT IEC08000507-1-en.vsd IEC08000507 V1 DE Abb. 55: GUPPDUP Funktionsblock REC650 Technisches Handbuch...
Seite 126: Signale
Auslöseverzögerung für Stufe 1 OpMode2 UnderPower Betriebswahl Stufe 2 UnderPower Power2 0.0 - 500.0 Leistungseinstellung Stufe 2 in % von SBase Angle2 -180.0 - 180.0 Grad Winkel Stufe 2 TripDelay2 0.010 - 6000.000 0.001 1.000 Auslöseverzögerung für Stufe 2 REC650 Technisches Handbuch...
Seite 127: Anzeigewerte
Ableitung von S(angle) Komplexe S(composant) S(angle) < TRIP1 Leistungs- in Kennlinien- Ausgewählte Power1 berechnung winkel Spannungszeiger START1 TRIP2 S(angle) < Power2 START2 P = POWRE Q = POWIM VisioDocument IEC09000018 V1 DE Abb. 56: Vereinfachtes Logikdiagramm der Leistungsschutzfunktion REC650 Technisches Handbuch...
Seite 128 Start-Signal START1(2) aktiviert wenn die berechnete Leistungskomponente kleiner ist als der Ansprechwert. Für einen gerichteten Überleistungsschutz wird ein Start-Signal START1(2) aktiviert wenn die berechnete Leistungskomponente größer ist als der Ansprechwert. Nach Ablauf der festgelegten Zeitverzögerung TripDelay1(2) wird das Signal TRIP1(2) aktiviert, REC650 Technisches Handbuch...
Seite 129: Tiefpass-Filterung
Die Voreinstellung für den Parameter k ist 0,00. Mit diesem Wert wird der neue berechnete Wert ohne Filterung (also ohne zusätzliche Verzögerung) ausgegeben. Wird k auf einen positiven Wert eingestellt, wird die Filterung aktiviert. Ein typischer Wert für k=0,92 bei langsam arbeitenden Funktionen. REC650 Technisches Handbuch...
Seite 130: Technische Daten
Nullimpedanz von den Fehlerstromrückpfaden abhängt, die Gegensystemimpedanz des Kabels aber praktisch konstant ist. Die DNSPTOC schützt gegen alle unsymmetrischen Fehler, einschließlich der Phase- Phase-Fehler. Denken Sie stets daran, den Mindestaufnahmestrom der Funktion so einzustellen, dass er über dem natürlichen Unsymmetrie-Wert des Systems liegt! REC650 Technisches Handbuch...
Seite 131: Funktionsblock
BLKOC1 START ENMLTOC1 STOC1 BLKOC2 STOC2 ENMLTOC2 DIROC1 DIROC2 CURRENT VOLTAGE UIANGLE IEC09000125-1-en.vsd IEC09000125 V1 EN Abb. 57: DNSPTOC-Funktionsblock 4.12.4 Signale Tabelle 85: DNSPTOC Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Stromeingänge SIGNAL GROUP Dreiphasiges Gruppensignal für Spannungsein‐ SIGNAL gänge...
Seite 132: Einstellungen
& U für Stufe 2 (OC2) ActLowVolt2_VM Ungerichtet Ungerichtet Betriebsart bei Unterspannung für Stufe Blockierung 2(Unger., Blockiert, Speicher) Speicher Tabelle 88: DNSPTOC "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung GlobalBaseSel 1 - 6 Auswahl einer Global Base Value Group REC650 Technisches Handbuch...
Seite 133: Anzeigewerte
30 ms typisch bei 2 bis 0 x I Kritische Impulszeit 10 ms typisch bei 0 bis 2 x I 2 ms typisch bei 0 bis 10 x I Impuls-Toleranzzeit typisch 15 ms Dynamische Überreichweite < 10 % bei t = 300 ms REC650 Technisches Handbuch...
Seite 135: Abschnitt 5 Spannungsschutz
Stromausfällen oder als langfristig verzögerte Sicherungen für den Primärschutz vorzubereiten. Die UV2PTUV beinhaltet zwei Spannungsstufen mit jeweils stromabhängiger bzw. -unabhängiger Verzögerung. 5.1.3 Funktionsblock UV2PTUV U3P* TRIP BLOCK BLKST1 BLKST2 START ST1L1 ST1L2 ST1L3 IEC09000285_1_en.vsd IEC09000285 V1 DE Abb. 58: UV2PTUV-Funktionsblock REC650 Technisches Handbuch...
Seite 136: Signale
Stufe 1 in % von Ubase 0.00 - 6000.00 0.01 5.00 Zeitverzögerung Stufe 1 t1Min 0.000 - 60.000 0.001 5.000 minimale Auslösezeit AMZ-Kennlinie Stu‐ fe 1 0.05 - 1.10 0.01 0.05 Zeitmultiplikator für AMZ-Kennlinien, 1. Stufe Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 137: Anzeigewerte
Die Zeitverzögerungs-Charakteristik kann für jede Stufe individuell entweder als unabhängige Zeitverzögerung oder als inverse Zeitverzögerung ausgewählt werden. UV2PTUV kann dazu eingestellt werden Phase-Erde- Grundwerte, Phase-Phase- Grundwerte, echte Phase-Erde- Effektivwerte oder echte Phase-Phase Effektivwerte zu messen. Die Auswahl der Messung geschieht durch den REC650 Technisches Handbuch...
Seite 138: Messprinzip
æ ö ç ÷ < è ø (Gleichung 30) EQUATION1431 V1 DE Der Typ Kennlinie B wird wie folgt beschrieben: × 0.055 < - æ ö × ç ÷ < è ø (Gleichung 31) EQUATION1432 V1 DE REC650 Technisches Handbuch...
Seite 139 Spannungsschwankungen während der Rückfallzeit abhängig ist. Es gibt jedoch drei Möglichkeiten das Zeitglied zurückzusetzen, entweder wird das Zeitglied sofort zurückgesetzt oder der Zeitgliedwert wird während der Rücksetzzeit angehalten oder der Zeitgliedwert wird während der Rücksetzzeit linear verringert. Siehe Abbildung59 und Abbildung60. REC650 Technisches Handbuch...
Seite 140 START Spannung Hysterese TRIP U1< Zeit START TRIP Zeit integrierendes integrator Zeitglied Zeit Sofortige Lineare Abnahme Rücksetzung IEC05000010-en-2.vsd IEC05000010 V2 DE Abb. 59: Spannungsprofil verursacht keine Rücksetzung des Start- Signals für Schritt 1 und der definitiven Zeitverzögerung REC650 Technisches Handbuch...
Seite 141: Blockierfunktion
Lineare Unverzögerte Absenkung Rücksetzung IEC05000011-en-2.vsd IEC05000011 V2 DE Abb. 60: Spannungsprofil verursacht eine Rücksetzung des Start- Signals für Schritt 1 und der definitiven Zeitverzögerung 5.1.7.3 Blockierfunktion Der zweistufige Unterspannungsschutz (UV2PTUV) kann teilweise oder vollständig mithilfe von binären Eingangssignalen oder Parametereinstellungen...
Seite 142: Design
Eine spezielle Logik sorgt dafür, dass die Kriterien 1 von 3, 2 von 3 und 3 von 3 erfüllt werden, damit die START -Bedingung erfüllt wird. Das Design des zweistufigen Unterspannungsschutzes (UV2PTUV) wird schematisch dargestellt in Abbildung61. REC650 Technisches Handbuch...
Seite 143: Schematisches Design Des Zweistufigen Unterspannungsschutzes (Uv2Ptuv)
U < U2< & 2 aus 3 Phase 3 Auslöse- 3 aus 3 Komparator Logik U < U2< START Stufe 2 Zeitintegrator TRIP START TRIP IEC08000016_1_en.vsd IEC08000016 V1 DE Abb. 61: Schematisches Design des zweistufigen Unterspannungsschutzes (UV2PTUV) REC650 Technisches Handbuch...
Seite 144: Technische Daten
Stufenschalterregulierung, offenen Leitungsenden an langen Leitungen - kommen. Der zweistufige Überspannungsschutz (OV2PTOV) kann für die Erkennung von offenen Leitungsenden genutzt werden, wobei er in der Regel mit der Funktion "Gerichteter Überleistungsschutz" kombiniert ist. Ebenso lässt er sich für die REC650 Technisches Handbuch...
Seite 145: Funktionsblock
5.2.3 Funktionsblock OV2PTOV U3P* TRIP BLOCK BLKST1 BLKST2 START ST1L1 ST1L2 ST1L3 IEC09000278_1_en.vsd IEC09000278 V1 EN Abb. 62: OV2PTOV-Funktionsblock 5.2.4 Signale Tabelle 97: OV2PTOV Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Spannungsein‐ SIGNAL gänge BLOCK BOOLEAN Blockierung der Funktion...
Seite 146: Einstellungen
PhN DFT PhN DFT Auswahl der Anschlussart PhN RMS PhPh DFT PhPh RMS 5.2.6 Anzeigewerte Tabelle 101: OV2PTOV Anzeigewerte Name Anzeigenbereich Einheit Beschreibung REAL Spannung in Phase L1 REAL Spannung in Phase L2 REAL Spannung in Phase L3 REC650 Technisches Handbuch...
Seite 147: Funktionsprinzip
Anforderungen zur Aktivierung der START Ausgänge. Entweder 1 von 3, 2 von 3 oder 3 von 3 gemessenen Spannungen müssen über dem entsprechenden Einstellwert liegen, damit das entsprechende START Signal ausgegeben wird. Um Schwingungen des Ausgangssignals START zu vermeiden, wurde eine Hysterese eingebaut. REC650 Technisches Handbuch...
Seite 148: Zeitverzögerung
Ein unerwünschter Ausfall wird entstehen. Deshalb wird ein Anpassungsparameter eingestellt, um dieses Phänomen auszugleichen. Für die Integration der inversen Zeitverzögerung wird immer die höchste Phasenspannung (oder Phase-Phase) verwendet.63. Einzelheiten zu den verschiedenen Charakteristiken der inversen Zeit erhalten Sie im Abschnitt 17.3 "Kennlinien für stromabhängige Verzögerung" REC650 Technisches Handbuch...
Seite 149: Blockierfunktion
IDMT Voltage Time en05000016.vsd IEC05000016 V1 DE Abb. 63: Für die Integration der inversen Zeitcharakteristik verwendete Spannung Die Ausgabe eines Trip-Signals erfordert, dass der Überspannungs-Zustand mindestens die vom Benutzer eingestellte Verzögerungszeit andauert. Diese Zeitverzögerung wird festgelegt mit den Parametern t1 und t2 für den definitiven Zeitmodus (DT) und von den gewählten spannungswertabhängigen Zeitlinien für...
Seite 150: Design
2 aus 3 3 aus 3 Phase 3 Anrege- Komparator & U > U2> Auslöse- Logik START Stufe 2 Zeitintegrator Auswahl TRIP Maximum tReset2 oder ResetTypeCrv2 TRIP IEC08000012_1_en.vsd IEC08000012 V1 DE Abb. 64: Schematisches Design des zweistufigen Überspannungsschutzes (OV2PTOV) REC650 Technisches Handbuch...
Seite 151: Technische Daten
TRV V1 DE 5.3.2 Funktionalität Verlagerungsspannungen können im Energiesystem bei Erdfehlern auftreten. Für den Verlagerungsspannungsschutz (ROV2PTOV) wird die Nullspannung aus dem dreiphasigen Spannungswandlersatz oder aus einem einphasigen Spannungseingang, der von einem offenen Dreieck- bzw. Sternpunkt- Spannungswandler gespeist wird, berechnet. REC650 Technisches Handbuch...
Seite 152: Funktionsblock
-unabhängige Verzögerung eingestellt werden kann. Die Stufe 2 ist immer stromunabhängig verzögert. 5.3.3 Funktionsblock ROV2PTOV U3P* TRIP BLOCK BLKST1 BLKST2 START IEC09000273_1_en.vsd IEC09000273 V1 DE Abb. 65: ROV2PTOV-Funktionsblock 5.3.4 Signale Tabelle 103: ROV2PTOV Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Spannungsein‐ SIGNAL gänge BLOCK...
Seite 153: Einstellungen
Dreieckschaltung verbunden sind. Eine weitere Möglichkeit besteht darin, die Dreiphasen-Spannungen zu messen und intern im IED die entsprechende Nullspannung zu berechnen und diese berechnete Nullspannung an die ROV2PTOV Funktion anzuschließen. ROV2PTOV verfügt über zwei Stufen mit unterschiedlichen Zeitverzögerungen. Bleibt die Verlagerungsspannung REC650 Technisches Handbuch...
Seite 154: Messprinzip
æ ö × ç ÷ > è ø (Gleichung 37) IEC09000052 V1 EN Der Typ Kennlinie C wird wie folgt beschrieben: × 0.035 > æ ö × ç ÷ > è ø (Gleichung 38) IEC09000053 V1 EN REC650 Technisches Handbuch...
Seite 155 Spannungsschwankungen während der Rückfallzeit abhängig ist. Es gibt jedoch drei Möglichkeiten den Timer zurückzusetzen, entweder wird der Timer sofort zurückgesetzt oder der Timerwert wird während der Rücksetzzeit angehalten oder der Timerwert wird während der Rücksetzzeit linear verringert. Siehe Abbildung66 und Abbildung67. REC650 Technisches Handbuch...
Seite 156 START TRIP U1> Hysterese Gemessene Spannung Zeit START TRIP Zeitintegrator Lineare Absenkung Positiver Integrator Zeit Unverzögerte Rücksetzung IEC09000055-en-1.vsd IEC09000055 V1 DE Abb. 66: Spannungsprofil verursacht keine Rücksetzung des START Signals für Schritt 1 und der definitiven Zeitverzögerung REC650 Technisches Handbuch...
Seite 157: Blockierfunktion
Zeit Unverzögerte IEC05000020-en-2.vsd Lineare Absenkung Rücksetzung IEC05000020 V2 DE Abb. 67: Spannungsprofil verursacht eine Rücksetzung des START Signals für Schritt 1 und der definitiven Zeitverzögerung 5.3.7.3 Blockierfunktion Der zweistufige Nullüberspannungsschutz (ROV2PTOV) kann teilweise oder vollständig mithilfe von binären Eingangssignalen blockiert werden, wobei: BLOCK: alle Ausgänge blockiert...
Seite 158: Design
Anrege- & Auslöse- Logik Zeitintegrator TRIP Stufe 1 Phase 1 Komparator UN > U2> Anrege- START & START Auslöse- Logik Zeitintegrator TRIP Stufe 2 TRIP =IEC08000013=1=de=Original.vsd IEC08000013 V1 DE Abb. 68: Schematisches Design des zweistufigen Nullüberspannungsschutzes (ROV2PTOV) REC650 Technisches Handbuch...
Seite 159: Technische Daten
Die Spannungsausfallerkennung (LOVPTUV) eignet sich für die Anwendung in Netzen mit automatischer Systemwiederherstellung. Die LOVPTUV gibt einen dreipoligen Auslösebefehl an den Leistungsschalter aus, wenn alle drei Phasenspannungen über eine längere als die eingestellte Zeit unter den Sollwert abfallen und der Leistungsschalter geschlossen bleibt. REC650 Technisches Handbuch...
Seite 160: Funktionsblock
Abschnitt 5 1MRK511204-UDE - Spannungsschutz 5.4.3 Funktionsblock LOVPTUV U3P* TRIP BLOCK START CBOPEN BLKU IEC09000279_1_en.vsd IEC09000279 V1 DE Abb. 69: LOVPTUV Funktionsblock 5.4.4 Signale Tabelle 109: LOVPTUV Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Spannungsein‐ SIGNAL gänge BLOCK BOOLEAN...
Seite 161: Funktionsweise
Funktionen des IED logisch verbunden sein, um von internen Funktionen ein Blockierungssignal zu erhalten. LOVPTUV wird auch blockiert, wenn sich das IED im Testmodus befindet und LOVPTUV vom Testmenü der HMI blockiert wurde (Blocked=Ja). REC650 Technisches Handbuch...
Seite 162: Technische Daten
& BLKU tRestore >1 Einstellung aktivieren >1 Leitung für min. 3 s wieder hergestellt =IEC08000011=1=de=Original.vsd IEC08000011 V1 DE Abb. 70: Vereinfachtes Diagramm zur Spannungsausfallprüfung (LOVPTUV) 5.4.7 Technische Daten Tabelle 114: LOVPTUV Technische daten Funktion Bereich oder Wert Genauigkeit Ansprechspannung (0–100)% von Ubase ±...
Seite 163: Abschnitt 6 Frequenzschutz
Korrekturmaßnahmepläne, das Starten von Gasturbinen usw. genutzt. Der SAPTUF verfügt über eine Unterspannungssperre. 6.1.3 Funktionsblock SAPTUF U3P* TRIP BLOCK START RESTORE BLKDMAGN IEC09000282_1_en.vsd IEC09000282 V1 DE Abb. 71: SAPTUF-Funktionsblock 6.1.4 Signale Tabelle 115: SAPTUF Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Spannungsein‐ SIGNAL gänge BLOCK...
Seite 164: Einstellungen
START -Signal oder TRIP-Signal ausgelöst. 6.1.7.1 Messprinzip Die Grundfrequenz der gemessenen Eingangsspannung wird kontinuierlich gemessen und verglichen mit dem Einstellwert StartFrequency. Die Frequenzfunktion hängt von der Spannungsstärke ab. Sinkt die Spannung unter den REC650 Technisches Handbuch...
Seite 165: Zeitverzögerung
Übergangsströme aufgrund von Umschalten und Störungen in den Stromversorgungssystemen zu vermeiden. Wenn die Frequenz zu der Einstellung RestoreFreq zurückgekehrt ist, wird der RESTORE Ausgang ausgegeben nach der Zeitverzögerung tRestore. Das Design des Unterfrequenzschutzes (SAPTUF) wird schematisch dargestellt in Abbildung72. REC650 Technisches Handbuch...
Seite 166: Technische Daten
TRIP & Aus- lösung TRIP 100 ms Vergleichsfrequenz RESTORE TimeDlyRestore f > RestoreFreq =IEC09000034=1=de=Original.vsd IEC09000034 V1 DE Abb. 72: Schematisches Design des Unterfrequenzschutzes SAPTUF 6.1.8 Technische Daten Tabelle 119: SAPTUF Technische Daten Funktion Bereich bzw. Wert Genauigkeit Ansprechwert (35,00-75,00) Hz ±...
Seite 167: Funktionalität
Einleitung der Lastwiederherstellung verwendet werden. Der SAPTOF verfügt über eine Unterspannungssperre. 6.2.3 Funktionsblock SAPTOF U3P* TRIP BLOCK START BLKDMAGN IEC09000280_1_en.vsd IEC09000280 V1 DE Abb. 73: SAPTOF Funktionsblock 6.2.4 Signale Tabelle 120: SAPTOF Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Spannungsein‐ SIGNAL gänge...
Seite 168: Einstellungen
Spannungseinstellungen erfolgen in Prozent des Einstellwertes für den globalen Parameter UBase. Um Oszillationen des Ausgangssignals START START zu vermeiden, ist eine Hysterese eingebaut. 6.2.7.2 Zeitverzögerung Die Zeitverzögerung für SAPTOF ist eine einstellbare definitive Zeitverzögerung, die eingestellt wird mit tDelay. REC650 Technisches Handbuch...
Seite 169: Blockierfunktion
Überfrequenzschutzes (SAPTOF) wird schematisch dargestellt in Abbildung74. BLOCK BLOCK BLKDMAGN freqNotValid Aus- gangs- logik Start START & Aus- START DefiniteTimeDelay Frequenz lösung Vergleichsfrequenz f > StartFrequency TimeDlyOperate TRIP TRIP VisioDocument IEC09000033 V1 DE Abb. 74: Schematisches Design des Überfrequenzschutzes (SAPTOF) REC650 Technisches Handbuch...
Seite 170: Technische Daten
Störungen innerhalb des Systems. Sie kann für das Abschalten der Energieerzeugung, den Lastabwurf, für Korrekturmaßnahmenpläne usw. genutzt werden. Die SAPFRC kann zwischen positiver und negativer Frequenzänderung unterscheiden. 6.3.3 Funktionsblock SAPFRC U3P* TRIP BLOCK START RESTORE BLKDMAGN IEC09000281_1_en.vsd IEC09000281 V1 DE Abb. 75: SAPFRC Funktionsblock REC650 Technisches Handbuch...
Seite 171: Signale
Verzögerungszeit, wird das TRIP-Signal ausgegeben. Um eine unerwünschte Auslösung zu vermeiden, die durch unbestimmte Frequenzmessungen bei niedriger Spannung entstehen kann, kann die Funktion durch eine spannungskontrollierte Blockierung blockiert werden. D. h. wenn die Spannung unter den eingestellten REC650 Technisches Handbuch...
Seite 172: Messprinzip
Ausgang wird gesetzt. Die Wiederherstellungsfunktion ist nur aktiv zur Reduzierung der Frequenzbedingungen und die Wiederherstellungssequenz ist ausgeschaltet, wenn ein neuer negativer Frequenzänderung während der Wiederherstellungszeit entdeckt wird, diese wird festgelegt von den Einstellungen RestoreFreq und tRestore. REC650 Technisches Handbuch...
Seite 173: Design
> R e s to r e F r e q IE C 0 8 0 0 0 0 0 9 _ e n _ 1 .v s d IEC08000009 V1 DE Abb. 76: Schematisches Design des Frequenzänderungsschutzes (SAPFRC) 6.3.7...
Seite 175: Abschnitt 7 Messkreisüberwachung
Die Erkennung eines Unterschieds weist auf einen Fehler im Stromkreis hin und wird als Alarm oder zur Blockierung von Schutzfunktionen, bei denen mit unerwünschter Auslösung zu rechnen ist, genutzt. 7.1.3 Funktionsblock CCSRDIF I3P* FAIL BLOCK ALARM IREF IEC08000055-1-en.vsd IEC08000055 V1 DE Abb. 77: CCSRDIF-Funktionsblock REC650 Technisches Handbuch...
Seite 176: Signale
Die Stromwandlerkreisüberwachungsfunktion (CCSRDIF) vergleicht den Absolutwert der Vektorsumme der dreiphasigen Ströme |ΣIphase| und den numerischen Wert des Nullstromes |Iref| eines anderen Stromwandlersets. Siehe hierzu Abbildung 78. Der Ausgang FAIL wird auf logisch 1 gesetzt, wenn die folgenden Kriterien erfüllt sind: REC650 Technisches Handbuch...
Seite 177 FAIL und ALARM 1 s lang aktiviert, nachdem der AND- (UND) Baustein zurückgesetzt wurde. Dies verhindert eine ungewünschte Rücksetzung der Blockierungsfunktion, wenn Phasenstromüberwachungselement(e) z. B. während eines Fehlers auslösen. IEC05000463 V1 DE Abb. 78: Vereinfachtes Logikdiagramm der Stromwandlerkreisüberwachung (CCSRDIF) Die Auslösecharakteristik ist pronzentual stabilisiert, siehe Abbildung 79. REC650...
Seite 178: Technische Daten
Abschnitt 7 1MRK511204-UDE - Messkreisüberwachung IEC99000068 V1 DE Abb. 79: Auslösecharakteristiken Aufgrund der Formeln für die verglichenen Achsen |SIphase | - |I ref | und |S I phase | + | I ref | kann die Steilheit nicht über 2 sein.
Seite 179: Funktionalität
Betriebsbedingungen für Gegensystem- und Nullsystem-basierte Funktionen auszuwählen. Die Auswahl verschiedener Betriebsarten ermöglicht die Auswahl verschiedener Interaktionen zwischen dem Gegensystem- und Nullsystem- basierten Algorithmus. 7.2.3 Funktionsblock SDDRFUF I3P* BLKZ U3P* BLKU BLOCK CBCLOSED DLD1PH MCBOP DLD3PH DISCPOS IEC08000220 V1 EN Abb. 80: SDDRFUF-Funktionsblock REC650 Technisches Handbuch...
Seite 180: Signale
1 - 100 Schwellenwert für Nullstrom in % von IBa‐ 3U2> 1 - 100 Schwellenwert für Gegensystemüber‐ spannung in % von UBase 3I2< 1 - 100 Schwellwert für Gegensystemstrom in % von IBase Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 181: Anzeigewerte
Betrag des Stromes im Gegensystem 7.2.7 Funktionsprinzip 7.2.7.1 Nullsystem Die Spannungswandlerkreisüberwachungsfunktion (SDDRFUF) kann in fünf verschiedene Modi eingestellt werden. Dies ermöglicht der Parameter OpMode. Die Nullsystemfunktion misst kontinuierlich die internen Ströme und Spannungen in allen drei Phasen und berechnet: REC650 Technisches Handbuch...
Seite 182 Die Spannungwandlerkreisüberwachung wird zurückgesetzt, wenn die normalen Systemspannungen wiederhergestellt werden. Der Zustand der Spannungswandlerkreisüberwachungsfunktion wird im permanenten Speicher im Gerät gespeichert. Im neuen Anfahrvorgang überprüft das IED den gespeicherten Wert in seinem permanenten Speicher und stellt die entsprechenden Startbedingungen auf. REC650 Technisches Handbuch...
Seite 183: Vereinfachtes Logikdiagramm Für Die Spannungswandlerkreisüberwachungsfunktion, Nullsystem-Basiert
UN > 3U0> für t>5 s Alle IL < IDLD< CBCLOSED DISCPOS =EN08000008=1=de=Original.vsd EN08000008 V1 DE Abb. 81: Vereinfachtes Logikdiagramm für die Spannungswandlerkreisüberwachungsfunktion, Nullsystem-basiert Ein- und Ausgangssignale Die Ausgangssignale 3PH, BLKU und BLKZ können in den folgenden Zuständen blockiert werden: REC650...
Seite 184 DISCPOS=0, bedeutet das, dass die Leitung an das System angeschlossen ist, und bei DISCPOS=1 ist die Leitung vom System getrennt und das Blockiersignal BLKU wird erzeugt. Der Ausgang BLKU kann benutzt werden, um die spannungsbezogenen Messfunktionen (Unterspannungsschutz, Synchronvergleich usw.) zu blockieren, mit Ausnahme des Impedanzschutzes. REC650 Technisches Handbuch...
Seite 185: Gegensystem
Der Betrag von ΔU ist höher als die Einstellung DU > und der Betrag von ΔI liegt unter dem Einstellwert DI > in jeder Phase, gleichzeitig liegt der Betrag des Phasenstroms in derselben Phase über dem Einstellwert IPh > . REC650 Technisches Handbuch...
Seite 186: Betriebsarten
OpMode = 4; Sowohl Gegen- als auch Nullsystem sind aktiviert und werden in Reihe betrieben (UND-Bedingung für Auslösung) • OpMode = 5; Optimum der von Gegen- und Nullsystem (die Funktion mit dem höchsten gemessenen Strom im Gegen- und Nullsystem wird aktiviert). REC650 Technisches Handbuch...
Seite 187: Algorithmen Basierend Auf Negativsequenzen Und Nullsequenzen
(1-100) % von U ± 1,0 % von U base Ansprechstrom, Nullsystem (1-100) % von I ± 1,0 % von I base Ansprechspannung, Gegenssystem (1-100) % von U ± 1,0 % von U base Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 188: Leistungsschalterüberwachung Für Das Öffnen/Schließen Des Stromkreises Tcsscbr
Die Funktion spricht nach einer vordefinierten Zeit an und wird nach behobenem Fehler zurückgesetzt. Die Funktion beinhaltet eine Sperre. Durch das Blockieren werden der ALARM- Ausgang deaktiviert und das Zeitglied zurückgesetzt. 7.3.3 Funktionsblock GUID-6F85BD70-4D18-4A00-A410-313233025F3A V2 DE Abb. 82: Funktionsblock 7.3.4 Signale Tabelle 141: TCSSCBR Eingangssignale Name...
Seite 189: Einstellungen
Die Funktionsweise der Auslösekreisüberwachung kann mithilfe eines Moduldiagramms erläutert werden. Die einzelnen Module im Diagramm werden in den folgenden Abschnitten beschrieben. GUID-9D3B79CB-7E06-4260-B55F-B7FA004CB2AC V1 DE Abb. 83: Logikdiagramm Die Auslösekreisüberwachung erzeugt einen Strom von ca. 1,0 mA, der durch den überwachten Kreis fließt. Es muss sichergestellt...
Seite 190: Technische Daten
Durch die Aktivierung des Eingangs BLOCK wird der Ausgang ALARM deaktiviert und der interne Timer wird zurückgesetzt. 7.3.8 Technische Daten Tabelle 145: TCSSCBR Technische Daten Funktion Bereich bzw. Wert Genauigkeit Ansprechverzögerung (0,020–300,000) s ±0,5 % ±10 ms REC650 Technisches Handbuch...
Seite 191: Abschnitt 8 Steuerung
Verfügung. Der Hauptzweck der Synchronisierungsfunktion besteht in der Sicherstellung des kontrollierten Einschaltens von Leistungsschaltern, wenn zwei asynchrone Systeme miteinander verbunden werden sollen. Sie wird für Schlupffrequenzen genutzt, die höher als jene für den Synchronvergleich und niedriger als ein für die Synchronisierungsfunktion eingestellter Maximalwert sind. REC650 Technisches Handbuch...
Seite 192: Funktionsblock
PHDIFFA TSTSC FRDIFFM TSTENERG PHDIFFM AENMODE UDIFFME MENMODE FRDIFFME PHDIFFME MODEAEN MODEMEN IEC08000219_1_en.vsd IEC08000219 V1 EN Abb. 84: SESRSYN-Funktionsblock 8.1.4 Signale Tabelle 146: SESRSYN Eingangssignale Name Standard Beschreibung U3PBB1 GROUP Dreiphasiges Gruppensignal für Spannungsein‐ SIGNAL gang Sammelschiene 1 U3PBB2 GROUP Dreiphasiges Gruppensignal für Spannungsein‐...
Seite 193 TSTENOK BOOLEAN Energizing Check OK Test Ausgang USELFAIL BOOLEAN Spannungswandler Automatenfall B1SEL BOOLEAN Sammelschiene 1 selektiert B2SEL BOOLEAN Sammelschiene 2 selektiert LNSEL BOOLEAN Leitung selektiert SYNPROGR BOOLEAN Synchronisierung läuft SYNFAIL BOOLEAN Synchronisieren fehlgeschlagen Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 194: Einstellungen
Phase für Sammelschiene 2 selektieren L1-L2 L2-L3 L3-L1 SelPhaseLine Phase für Leitung selektieren L1-L2 L2-L3 L3-L1 PhaseShift -180 - 180 Grad Phasenverschiebung URatio 0.20 - 5.00 0.01 1.00 Spannungsverh. OperationSynch Synchronisieren Aus/Ein schalten Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 195 Zeitverzögerung für Energizing Check Auto tManEnerg 0.000 - 60.000 0.001 0.100 Zeitverzögerung für Energizing Check Manuell Tabelle 149: SESRSYN "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung GlobalBaseSel 1 - 6 Auswahl einer Global Base Value Group REC650 Technisches Handbuch...
Seite 196: Anzeigewerte
Sie sich bitte auf das Anwendungshandbuch. 8.1.7.2 Synchrocheck Die Werte des Spannungunterschieds, Frequenzunterschieds und Phasenwinkelunterschieds werden zentral im Gerät gemessen und stehen der Synchrocheck-Funktion zur Auswertung zur Verfügung. Wenn die Sammelschienenspannung als Phase-Phase und die Leitungsspannung als Phase- REC650 Technisches Handbuch...
Seite 197: Synchronisieren
Werte mit den eingestellten Werten auf akzeptable Frequenz, Frequenzwechselrate, Phasenwinke und FreqDiffMin verglichen. Gemessene Frequenzen, die zwischen den Einstellungen für die höchste und tiefste Frequenz liegen, lösen die Messungen und die Auswertung der Winkeländerung aus, um sicherzustellen, dass das Ausgangssignal zur rechten Zeit, einschließlich REC650 Technisches Handbuch...
Seite 198: Zuschaltprüfungsfunktion
Synch SYNFAIL PhaseDiff < 15 deg PhaseDiff=closing angle en08000020.vsd IEC08000020 V1 EN Abb. 85: Vereinfachtes Logikdiagramm für die Synchronisationsfunktion 8.1.7.4 Zuschaltprüfungsfunktion Spannungswerte werden zentral im Gerät gemessen und sind für die Auswertung durch die Zuschaltprüfungsfunktion verfügbar. Die Frequenz an beiden Seiten des Leistungsschalters wird ebenfalls gemessen.
Seite 199 0-60 s tSCA UDiffSC 50 ms Sammelschienenspan- nung >80% von Ubase UOKSC Leitungsspannung >80% von Ubase UDIFFSC FRDIFFA FreqDiffA PHDIFFA PhaseDiffA UDIFFME voltageDifferenceValue FRDIFFME frequencyDifferenceValue phaseAngleDifferenceValue =IEC08000018=1=de=Original.vsd IEC08000018 V1 DE Abb. 86: Vereinfachtes Logikdiagramm für die Synchrocheck -Funktion REC650 Technisches Handbuch...
Seite 200: Spannungsauswahl
Automatenfall automatisch blockiert. 8.1.7.7 Spannungsauswahl für Doppel-Sammelschienen mit einem Leistungsschalter Diese Funktion benutzt den Binäreingang von den Hilfskontakten des Trenners B1QOPEN-B1QCLD für Sammelschiene 1, und B2QOPEN-B2QCLD für Sammelschiene 2 um zwischen den Spannungen zu wählen. Wird der an REC650 Technisches Handbuch...
Seite 201 Eingangssignal BLOCK blockiert werden. Das Funktionslogikdiagramm ist dargestellt in der Abbildung 87. B1QOPEN B1SEL B1QCLD bus1Voltage busVoltage bus2Voltage UB1OK UB1FF selectedFuseOK UB2OK UB2FF USELFAIL ULN1OK ULN1FF BLOCK en08000019.vsd IEC08000019 V1 EN Abb. 87: Logikdiagramm für die Spannungsauswahlfunktion Doppel-Sammelschienen mit einem Leistungsschalter REC650 Technisches Handbuch...
Seite 202: Technische Daten
Die Funktion "Automatische Wiedereinschaltung" ermöglicht das sehr schnelle und/ oder verzögerte automatische Wiedereinschalten von Schaltfeldern mit einzelnen Leistungsschaltern. Es können bis zu fünf Wiedereinschaltversuche programmiert werden. Die Wiedereinschaltfunktion kann so konfiguriert werden, dass sie in Verbindung mit dem Synchronvergleich ausgeführt wird. REC650 Technisches Handbuch...
Seite 203: Funktionsblock
CLOSECB WAIT WFMASTER RSTCOUNT COUNT3P1 COUNT3P2 COUNT3P3 COUNT3P4 COUNT3P5 COUNTAR IEC0800086_1_en.vsd IEC08000086 V1 EN Abb. 88: SMBRREC-Funktionsblock 8.2.4 Signale Tabelle 152: SMBRREC Eingangssignale Name Standard Beschreibung BOOLEAN Schaltet Wiedereinschalter ein bei Betriebsmodus = Externe Steuerung BOOLEAN Schaltet Wiedereinschalter aus bei Betriebsmo‐...
Seite 204 COUNT3P3 INTEGER Zählt die Anzahl 3-phasiger Wiedereinschaltun‐ gen, 3. Zyklus COUNT3P4 INTEGER Zählt die Anzahl 3-phasiger Wiedereinschaltun‐ gen, 4. Zyklus COUNT3P5 INTEGER Zählt die Anzahl 3-phasiger Wiedereinschaltun‐ gen, 5. Zyklus COUNTAR INTEGER Zählt die Gesamtanzahl von Wiedereinschaltun‐ REC650 Technisches Handbuch...
Seite 205: Einstellungen
0.000 - 60.000 0.001 5.000 Rückfallzeit der Wiedereinschaltblockie‐ rung Follow CB Übergang zum nächsten Zyklus wenn der LS während der Pausenzeit einge‐ schaltet wurde AutoCont Übergang zum nächsten Zyklus, wenn der LS nicht schließt Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 206: Funktionsprinzip
Zum starten der WE durch LS-Position auf Offen, statt von Schutzauslösesignalen, muss das LS Offen Positionssignal an die Eingänge CBPOS und START konfiguriert und der folgende Parameter gesetzt werden StartByCBOpen = Ein und CBAuxContType = Öffner (normalerweise geschlossen). Im Falle, dass der LS REC650 Technisches Handbuch...
Seite 207: Die Einstellung Betrieb Kann Wie Folgt Eingestellt Werden: Aus, Externe
= IE C 0 8 0 0 0 0 1 7 = 1 = d e = O r ig in a l.v s d IEC08000017 V1 DE Abb. 89: Automatische Wiedereinschaltung Aus/Ein und Start 8.2.6.3 Steuerung der Pausenzeit bei WE Es gibt Einstellungen für die dreiphasige WE-Pausenzeit, t1 3Ph bis t5 3Ph.
Seite 208: Langes Auslösesignal
Erfolgt während dieser Zeit eine neue Auslösung, wird diese als Fortsetzung des ersten Fehlers behandelt. Das Sperr-zeitglied wird gestartet, wenn der LS- Schließen Befehl gegeben wird. Mehrere Ausgänge zur Kontrolle des automatischen Wiedereinschaltstatus verfolgen den aktuellen Status der Wiedereinschaltsequenz. REC650 Technisches Handbuch...
Seite 209: Impulsabgabe Des Ls-Schließen Befehls
Inhibit INHIBIT =IEC08000244=1=de=Original.vsd IEC08000244 V1 DE Abb. 90: Wiedereinschalt-, Sperr- und Blockierzeitglieder Impulsabgabe des LS-Schließen Befehls Die Dauer des Impulses ist auf 200 ms fest eingestellt. Siehe Abbildung Wird ein Wiedereinschaltbefehl erteilt, wird der entsprechende Wiedereinschaltzähler inkrementiert. Für jede Wiedereinschaltimpules und für die Gesamtzahl der Wiedereinschaltbefehle gibt es jeweils einen Zähler.
Seite 210: Vorübergehende Fehler
COUNTAR RSTCOUNT counter en08000245.vsd IEC08000245 V1 DE Abb. 91: Impulsabgabe des Wiedereinschaltbefehls und Steuerung der Vorgangszähler Vorübergehende Fehler Nach dem Wiedereinschaltbefehl beginnt das Sperr-Zeitglied tReclaim für die eingestellte Zeit zu laufen. Erfolgt innerhalb dieser Zeit keine Auslösung, wird die automatische Wiedereinschaltung zurückgesetzt.
Seite 211: Automatische Fortsetzung Der Wiedereinschaltsequenz
(Schließung) tUnsucCl CBPOS CBclosed =IEC09000203=1=de=Original.vsd IEC09000203 V1 DE Abb. 92: Ausgabe des Signals UNSUCCL, nicht erfolgreiche Wiedereinschaltung Automatische Fortsetzung der Wiedereinschaltsequenz Die automatische Wiedereinschaltfunktion kann so programmiert werden, dass zu den folgenden Wiedereinschaltzyklen (falls gewählt) weitergegangen wird, selbst wenn die Start Signale nicht von den Schutzfunktionen empfangen werden, aber der Schalter immer noch nicht geschlossen ist.
Seite 212: Anregung Der Wiedereinschaltung Durch Die Information Ls Offen
Signale der manuellen Auslösung und anderer Funktionen, die eine Wiedereinschaltung verhindern, mit dem Eingang INHIBIT verbinden. StartByCBOpen = On START start ³1 100 ms 100 ms en08000078.vsd IEC08000078 V1 EN Abb. 94: Impulsabgabe des Startimpulses REC650 Technisches Handbuch...
Seite 213: Technische Daten
Leistungsschaltern, Trennern und Erdungsschaltern innerhalb eines Feldes. Die Erlaubnis zum Schalten wird nach der Auswertung der Bedingungen anderer Funktionen wie Verriegelung, Synchrocheck und externer oder interner Blockierungen erteilt. 8.3.2 Schaltsteuerung SCSWI 8.3.2.1 Identifikation Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Schaltersteuerbaustein SCSWI REC650 Technisches Handbuch...
Seite 214: Funktionalität
AU_CLOSE CLOSEPOS BL_CMD CMD_BLK RES_EXT L_CAUSE SY_INPRO POS_INTR SYNC_OK XOUT EN_OPEN EN_CLOSE XPOS* IEC09000087_1_en.vsd IEC09000087 V1 EN Abb. 95: SCSWI-Funktionsblock 8.3.2.4 Signale Tabelle 157: SCSWI Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion PSTO INTEGER Wahl des Benutzerstandortes L_SEL...
Seite 215: Einstellungen
Maximale Zeit von Befehlsausführung bis Beendigung 8.3.3 Leistungsschalter SXCBR 8.3.3.1 Identifikation Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Leistungsschalter SXCBR 8.3.3.2 Funktionalität Die Funktion dient der Bereitstellung des tatsächlichen Stellungsmeldung und der Ausführung von Schaltbefehlen, d.h. Ansteuerung Leistungsschaltern über REC650 Technisches Handbuch...
Seite 216: Funktionsblock
UPD_BLKD POSOPEN POSITION POSCLOSE OPENPOS TR_OPEN CLOSEPOS TR_CLOSE TR_POS RS_CNT CNT_VAL L_CAUSE IEC09000089_1_en.vsd IEC09000089 V1 EN Abb. 96: SXCBR-Funktionsblock 8.3.3.4 Signale Tabelle 160: SXCBR Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion LR_SWI BOOLEAN Ort/Fern-Schalteranzeige von der Schaltanlage OPEN BOOLEAN gepulstes Signal zum unverzögertem Öffnen des...
Seite 217: Einstellungen
Nummer Trenner SXSWI 8.3.4.2 Funktionalität Die Funktion dient der Bereitstellung des tatsächlichen Stellungsmeldung und der Ausführung von Schaltbefehlen, d.h. die Ansteuerung von Trennern oder Erdungsschaltern über Ausgangskarten und zur Überwachung des Schaltvorgangs und der Stellungsmeldung. REC650 Technisches Handbuch...
Seite 218: Funktionsblock
UPD_BLKD POSOPEN POSITION POSCLOSE OPENPOS TR_OPEN CLOSEPOS TR_CLOSE TR_POS RS_CNT CNT_VAL L_CAUSE IEC09000092_1_en.vsd IEC09000092 V1 EN Abb. 97: SXSWI-Funktionsblock 8.3.4.4 Signale Tabelle 163: SXSWI Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion LR_SWI BOOLEAN Ort/Fern-Schalteranzeige von der Schaltanlage OPEN BOOLEAN gepulstes Signal zum unverzögertem Öffnen des...
Seite 219: Einstellungen
IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Feldsteuerung QCBAY 8.3.5.2 Funktionalität Die Schalthoheitsfunktion (QCBAY) wird genutzt, um die Wahl des Benutzerstandortes pro Feld auszuführen. Sie bietet auch Blockierfunktionen, die auf verschiedene Geräte innerhalb des Feldes verteilt werden können. REC650 Technisches Handbuch...
Seite 220: Funktionsblock
Funktionsblock QCBAY LR_OFF PSTO LR_LOC UPD_BLKD LR_REM CMD_BLKD LR_VALID BL_UPD BL_CMD IEC09000080_1_en.vsd IEC09000080 V1 EN Abb. 98: QCBAY-Funktionsblock 8.3.5.4 Signale Tabelle 166: QCBAY Eingangssignale Name Standard Beschreibung LR_OFF BOOLEAN Externer Ort/Fern Schalter ist Aus LR_LOC BOOLEAN Externer Ort/Fern Schalter steht auf "Ort"...
Seite 221: Ort/Fern Locrem
Binäreingänge mit einem externen Hardware-Schalter eingestellt wird. 8.3.6.3 Funktionsblock LOCREM CTRLOFF LOCCTRL LOCAL REMCTRL REMOTE LHMICTRL VALID IEC09000076_1_en.vsd IEC09000076 V1 EN Abb. 99: LOCREM Funktionsblock 8.3.6.4 Signale Tabelle 169: LOCREM Eingangssignale Name Standard Beschreibung CTRLOFF BOOLEAN Steuerung sperren LOCCTRL BOOLEAN...
Seite 222: Einstellungen
Binäreingänge mit einem externen Hardware-Schalter eingestellt wird. 8.3.7.3 Funktionsblock LOCREMCTRL ^PSTO1 ^HMICTR1 ^PSTO2 ^HMICTR2 ^PSTO3 ^HMICTR3 ^PSTO4 ^HMICTR4 ^PSTO5 ^HMICTR5 ^PSTO6 ^HMICTR6 ^PSTO7 ^HMICTR7 ^PSTO8 ^HMICTR8 ^PSTO9 ^HMICTR9 ^PSTO10 ^HMICTR10 ^PSTO11 ^HMICTR11 ^PSTO12 ^HMICTR12 IEC09000074_1_en.vsd IEC09000074 V1 EN Abb. 100: LOCREMCTRL Funktionsblock REC650 Technisches Handbuch...
Seite 223: Signale
Bitmaske Ausgang zur LMHI 7 HMICTR8 INTEGER Bitmaske Ausgang zur LMHI 8 HMICTR9 INTEGER Bitmaske Ausgang zur LMHI 9 HMICTR10 INTEGER Bitmaske Ausgang zur LMHI 10 HMICTR11 INTEGER Bitmaske Ausgang zur LMHI 11 HMICTR12 INTEGER Bitmaske Ausgang zur LMHI 12 REC650 Technisches Handbuch...
Seite 224: Einstellungen
SELECT5 SELECT6 SELECT7 SELECT8 SELECT9 SELECT10 SELECT11 SELECT12 SELECT13 SELECT14 SELECT15 SELECT16 IEC09000084_1_en.vsd IEC09000084 V1 EN Abb. 101: SELGGIO-Funktionsblock 8.3.8.3 Signale Tabelle 174: SELGGIO Eingangssignale Name Standard Beschreibung SELECT1 BOOLEAN Anwahl von Steuersignal 1 SELECT2 BOOLEAN Anwahl von Steuersignal 2...
Seite 225: Einstellungen
L_CAUSE kann vom Funktionsblock gelesen und z. B. bei der Inbetriebnahme ausgewertet werden. Die Bedeutung der Werte ist in Tabelle 2 aufgeführt. Es gibt keine Verbindung zwischen der Befehlsrichtung und der tatsächlichen Position. Es ist z. B. möglich einen Schließen-Befehl REC650 Technisches Handbuch...
Seite 226: Auswertung Der Stellung
Das Ergebnis aus der Funktion Synchrocheck wird während des Schließvorgangs ausgewertet. Wenn der Bediener den Synchrocheck überbrückt, wird die Auswertung des Synchrocheck -Status ausgelassen. Wenn eine positive Bestätigung aus der Funktion Synchrocheck kommt, sendet die Schaltersteuerung SCSWI den EIN-Befehl EXE_CL an die Schalterfunktion (SXCBR). REC650 Technisches Handbuch...
Seite 227 Synchro- Synchro- nisierungs- check funktion =IEC09000209=1=de=Original.vsd IEC09000209 V1 DE Abb. 102: Beispiel der Wechselwirkung zwischen SCSWI, SESRSYN (Synchrocheck und Synchronisierungsfunktion) und SXCBR- Funktion Zeitdiagramme Die Schaltersteuerungs-Funktion (SCSWI) hat Zeitglieder für die Auswertung von verschiedenen Zeitüberwachungsbedingungen. Diese Zeitglieder werden hier erklärt.
Seite 228 "tSelect" Betriebszeit in "Ursache" eingestellt de05000092.vsd IEC05000092 V1 DE Abb. 103: tSelect Das Zeitglied tExecutionFB überwacht den Zeitraum zwischen Ausführbefehl und Befehlsende, siehe Abbildung "". Der Parameter tSynchrocheck wird verwendet, um die maximal zulässige Zeit zwischen dem Ausführbefehl und der Erfüllung des Eingangs SYNC_OK zu bestimmen.
Seite 229: Leistungsschalter Sxcbr
Signal FALSE, bedeutet dies, dass ein Befehl vom IED oder einer höheren Ebene zulässig ist. Wenn das Signal TRUE ist, werden alle Befehle (zur Positionsänderung) von den internen IED-Clients abgelehnt, selbst Auslösebefehle von den Schutzfunktionen. Die Funktionalität des Ort-/Fern-Schalters beschreibt Abbildung 105. REC650 Technisches Handbuch...
Seite 230 = Betrieb auf IED- oder höherer Ebene de05000096.vsd IEC05000096 V1 DE Abb. 105: Ort-/Fern-Schalter Blockier-Grundsätze SXCBR beinhaltet verschiedene Blockier-Grundsätze. Das Grundprinzip für alle Blockiersignale ist, dass sie Befehle von allen anderen Clients, zum Beispiel Bedienplatz, Schutzfunktionen, automatische Wiedereinschaltung usw., betreffen.
Seite 231 Zeitglieder während der Ausführphase. IEC05000097 V1 DE Abb. 106: Die Zeitglieder tStartMove und tIntermediate Die Zeitglieder tOpenPulse und tClosePulse sind die Dauer des Befehlsimpulses an das Primärgerät. Beachten Sie, dass der Impuls für den AUS- und EIN-Befehl eine unterschiedliche Dauer haben kann.
Seite 232 AdaptivePulse=TRUE EXE_CL tClosePulse en05000098.vsd IEC05000098 V1 DE Abb. 107: Befehlsimpuls Wird der Impuls so eingestellt, dass er adaptiv ist, kann er folgende Parameter nicht überschreiten tOpenPulse oder tClosePulse. Die Befehlsimpulse werden zurückgesetzt, wenn: • die neue Endstellung erreicht ist und der Konfigurationsparameter AdaptivePulse auf wahr gestellt ist •...
Seite 233: Trenner Sxswi
AdaptivePulse=TRUE EXE_OP tOpenPulse tStartMove timer en05000099.vsd IEC05000099 V1 DE Abb. 108: AUS-Befehl auf AUS-Stellung Fehlerbehebung Abhängig von dem während der Befehlssequenz auftretenden Fehler, wird das Fehlersignal mit einem Wert versehen. Die Tabelle177 beschreibt herstellerspezifische Ursachenwerte in Ergänzung zu den in der Norm IEC 61850-8-1 spezifizierten.
Seite 234 = Betrieb auf IED- oder höherer Ebene de05000096.vsd IEC05000096 V1 DE Abb. 109: Ort/Fern-Schalter Blockier-Grundsätze SXSWI beinhaltet verschiedene Blockier-Grundsätze. Das Grundprinzip für alle Blockiersignale ist, dass sie Befehle von allen anderen Clients, zum Beispiel Bedienplatz, Schutzfunktionen, automatische Wiedereinschaltung usw., betreffen.
Seite 235 Es gibt zwei Zeitglieder zur Überwachung der Ausführungsphase, tStartMove und tIntermediate. tStartMove überwacht, dass das Primärgerät anfängt zu laufen, nachdem der Ausführausgangsimpuls gesendet wurde. tIntermediate definiert die Höchstdauer der Zwischenstellung. Abbildung110 beschreibt diese zwei Zeitglieder während der Ausführphase. REC650 Technisches Handbuch...
Seite 236 Abschnitt 8 1MRK511204-UDE - Steuerung IEC05000097 V1 DE Abb. 110: Die Zeitglieder tStartMove und tIntermediate Die Zeitglieder tOpenPulse und tClosePulse sind die Dauer des Befehlsimpulses an das Primärgerät. Beachten Sie, dass der Befehlsimpuls für den AUS- und EIN- Befehl eine unterschiedliche Dauer haben kann. Die Impulse können so eingestellt werden, dass sie adaptiv sind Konfigurationsparameter AdaptivePulse.
Seite 237 AdaptivePulse=TRUE EXE_OP tOpenPulse tStartMove timer en05000099.vsd IEC05000099 V1 DE Abb. 112: AUS-Befehl auf AUS-Stellung Fehlerbehebung Abhängig von dem während der Befehlssequenz auftretenden Fehler, wird das Fehlersignal mit einem Wert versehen. Die Tabelle178 beschreibt herstellerspezifische Ursachenwerte in Ergänzung zu den in der Norm IEC 61850-8-1 spezifizierten.
Seite 238: Feldsteuerung Qcbay
PSTO-Ausgang immer auf Fehlerzustand (3) gestellt, was bedeutet, dass kein Betrieb möglich ist. Für das Anpassen der Signale von der lokalen HMI oder von einem externen Nah-/ Fern-Schalter aus werden die Funktionsblöcke LOCREM und LOCREMCTRL benötigt und an QCBAY angeschlossen. REC650 Technisches Handbuch...
Seite 239 Das Schalten des L/R Schalters erfordert zumindest "System Operator" Level. Bei einem Zugriff wird ein Passwort verlangt, wenn Berechtigungsebenen im IED festgelegt wurden. Andernfalls kann die Standard-Berechtigungsebene, der SuperUser, die Steuerung ohne Zugang übernehmen. Die Benutzer und Passwörter sind im PCM600 festgelegt. REC650 Technisches Handbuch...
Seite 240: Local Remote/Local Remote Control (Nah/Fern-Steuerung) Locrem
PSTO12 HMICTR12 IEC09000208_1_en.vsd IEC09000208 V1 DE Abb. 113: Konfiguration für nah/fern Handhabung für eine lokale HMI mit zwei Feldern und zwei Bildschirmseiten Das Schalten des L/R Schalters erfordert zumindest ein "System Operator" Level. Bei einem Zugriff wird ein Passwort verlangt, wenn Berechtigungsebenen im IED festgelegt wurden.
Seite 241: Logikknoten Für Verriegelung Scilo
POSCLOSE EN_CLOSE OPEN_EN CLOSE_EN IEC09000083.vsd IEC09000083 V1 EN Abb. 114: SCILO Funktionsblock 8.4.2.4 Logikdiagramm Die Funktion beinhaltet Logik zur Freigabe des Aus- bzw. Ein-Befehls, wenn die Verriegelungsbedingungen erfüllt sind. Das bedeutet auch, dass wenn der Schalter eine bestimmte Endposition hat, zum Beispiel offen, das entsprechende Freigabesignal (in diesem Fall EN_OPEN) inaktiv ist.
Seite 242: Signale
Steuerung SCILO POSOPEN POSCLOSE EN_OPEN & >1 & OPEN_EN CLOSE_EN EN_CLOSE & >1 & en04000525.vsd IEC04000525 V1 DE Abb. 115: SCILO-Funktionslogikdiagramm 8.4.2.5 Signale Tabelle 180: SCILO Eingangssignale Name Standard Beschreibung POSOPEN BOOLEAN Schaltgerät offen POSCLOSE BOOLEAN Schaltgerät geschlossen OPEN_EN BOOLEAN Öffnen ist freigegeben...
Seite 243: Funktionalität
Abschnitt 8 1MRK511204-UDE - Steuerung 8.4.3.2 Funktionalität Die Verriegelung für das Sammelschienenmodul (BB_ES) wird für einen Sammelschienen- Erderschalter auf beliebigen Sammelschienenteilen verwendet gemäß Abbildung 116. en04000504.vsd IEC04000504 V1 DE Abb. 116: Schaltfeldanordnung BB_ES 8.4.3.3 Funktionsblock BB_ES QC_OP QCREL QC_CL QCITL BB_DC_OP...
Seite 244: Einstellungen
Das Verriegelungsmodul für Sammelschienenlängskupplung (A1A2_BS) wird für eine Sammelschienenlängskupplung zwischen den Abschnitten 1 und 2, gemäß Abbildung, verwendet.118. Das Modul kann für verschiedene Sammelschienen verwendet werden und enthält einen Leistungsschalter. WA1 (A1) WA2 (A2) en04000516.vsd A1A2_BS IEC04000516 V1 DE Abb. 118: Schaltfeldanordnung A1A2_BS REC650 Technisches Handbuch...
Seite 245: Funktionsblock
VP_BBTR QB1CLTR EXDU_12 QB2OPTR EXDU_ES QB2CLTR QA1O_EX1 VPS1S2TR QA1O_EX2 VPQB1TR QA1O_EX3 VPQB2TR QB1_EX1 QB1_EX2 QB2_EX1 QB2_EX2 IEC09000066_1_en.vsd IEC09000066 V1 EN Abb. 119: A1A2_BS-Funktionsblock 8.4.4.4 Logikdiagramm A1A2_BS QA1_OP QA1_CL VPQA1 QB1_OP QB1_CL VPQB1 QB2_OP QB2_CL VPQB2 QC3_OP QC3_CL VPQC3 QC4_OP QC4_CL...
Seite 246: Signale
QC1 in Sammelschienenabschnitt 1 geschlossen S2QC2_OP BOOLEAN QC2 in Sammelschienenabschnitt 1 offen S2QC2_CL BOOLEAN QC2 in Sammelschienenabschnitt 1 geschlossen BBTR_OP BOOLEAN kein Sammelschienenwechsel im Gange VP_BBTR BOOLEAN Gültiger Status für beteiligte Geräte am Sammel‐ schienenwechsel Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 247 QB1 offen QB1CLTR BOOLEAN QB1 geschlossen QB2OPTR BOOLEAN QB2 offen QB2CLTR BOOLEAN QB2 geschlossen VPS1S2TR BOOLEAN Gültiger Status der Geräte zwischen Sammel‐ schienenabschnitt 1 und 2 VPQB1TR BOOLEAN Schaltgerätestatus QB1 ist gültig VPQB2TR BOOLEAN Schaltgerätestatus QB2 ist gültig REC650 Technisches Handbuch...
Seite 248: Einstellungen
Abschnitt 1 und 2 verwendet. Siehe hierzu Abbildung 120. Das Modul kann für verschiedene Sammelschienen verwendet werden und enthält einen Längstrenner. WA1 (A1) WA2 (A2) A1A2_DC en04000492.vsd IEC04000492 V1 DE Abb. 120: Schaltfeldanordnung A1A2_DC 8.4.5.3 Funktionsblock A1A2_DC QB_OP QBOPREL QB_CL...
Seite 249: Logikdiagramm
IEC04000545 V1 DE 8.4.5.5 Signale Tabelle 186: A1A2_DC Eingangssignale Name Standard Beschreibung QB_OP BOOLEAN QB offen QB_CL BOOLEAN QB geschlossen S1QC1_OP BOOLEAN QC1 in Sammelschienenabschnitt 1 offen S1QC1_CL BOOLEAN QC1 in Sammelschienenabschnitt 1 geschlossen Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 250: Einstellungen
Einstellungen Die Funktion verfügt über keine Parameter in der lokalen Bedieneinheit (HMI) oder im Schutz- und Steuerungs-IED-Manager (PCM 600). 8.4.6 Verriegelung für Kupplungsfeld ABC_BC 8.4.6.1 Identifikation Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Verriegelung für Kupplungsfeld ABC_BC REC650 Technisches Handbuch...
Seite 251: Funktionalität
Abbildung 122. Das Modul kann auch für eine Einfachsammelschienenanordnung mit Umgehungssammelschiene bzw. eine Doppelsammelschienenanordnung ohne Umgehungssammelschiene benutzt werden. WA1 (A) WA2 (B) WA7 (C) QB20 en04000514.vsd IEC04000514 V1 DE Abb. 122: Schaltfeldanordnung ABC_BC Die Verriegelungsfunktionalität in der 650er Serie kann die Umgehungssammelschiene (WA7)C nicht verarbeiten. REC650 Technisches Handbuch...
Seite 252: Funktionsblock
VPQB1TR QB1_EX2 VQB220TR QB1_EX3 VPQB7TR QB2_EX1 VPQB12TR QB2_EX2 VPBC12TR QB2_EX3 VPBC17TR QB20_EX1 VPBC27TR QB20_EX2 QB7_EX1 QB7_EX2 IEC09000069_1_en.vsd IEC09000069 V1 EN Abb. 123: ABC_BC-Funktionsblock 8.4.6.4 Logikdiagramm ABC_BC QA1_OP QA1_CL VPQA1 QB1_OP QB1_CL VPQB1 QB20_OP QB20_CL VPQB20 QB7_OP QB7_CL VPQB7 QB2_OP QB2_CL...
Seite 253 IEC04000534 V1 DE VPQA1 VPQB1 QB2REL & >1 VPQC1 QB2ITL VPQC2 VPQC21 QA1_OP QB1_OP QC1_OP QC2_OP QC21_OP EXDU_ES QB2_EX1 VPQB1 VP_BC_12 & QB1_CL BC_12_CL EXDU_BC QB2_EX2 VPQC1 VPQC21 & QC1_CL QC21_CL EXDU_ES QB2_EX3 en04000535.vsd IEC04000535 V1 DE REC650 Technisches Handbuch...
Seite 254 QA1_OP BC12OPTR QB1_OP >1 BC12CLTR QB20_OP VPQA1 VPBC12TR VPQB1 & VPQB20 QA1_OP BC17OPTR QB1_OP >1 BC17CLTR QB7_OP VPQA1 VPBC17TR VPQB1 & VPQB7 QA1_OP BC27OPTR QB2_OP >1 BC27CLTR QB7_OP VPQA1 VPBC27TR VPQB2 & VPQB7 en04000537.vsd IEC04000537 V1 DE REC650 Technisches Handbuch...
Seite 255: Signale
Kein Übertragungsfehler von Feldern mit Erdungs‐ schalter EXDU_12 BOOLEAN Kein Übertragungsfehler von Feldern verbunden mit Sammelschiene WA1/WA2 EXDU_BC BOOLEAN Kein Verbindungsfehler aus einem anderen Kupp‐ lungsfeld QA1O_EX1 BOOLEAN Externe Bedingung für Öffnen von Schaltgerät Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 256 BOOLEAN QB1 geschlossen QB220OTR BOOLEAN QB2 und QB20 offen QB220CTR BOOLEAN QB2 und QB20 nicht offen QB7OPTR BOOLEAN QB7 offen QB7CLTR BOOLEAN QB7 geschlossen QB12OPTR BOOLEAN QB1 oder QB2 oder beide sind offen Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 257: Einstellungen
Die Funktion verfügt über keine Parameter in der lokalen Bedieneinheit (HMI) oder im Schutz- und Steuerungs-IED-Manager (PCM 600). 8.4.7 Verriegelung für Eineinhalb-Leistungsschalteranordnung 8.4.7.1 Identifikation Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Verriegelung für Eineinhalb-Leistungs‐ BH_CONN schalteranordnung Verriegelung für Eineinhalb-Leistungs‐ BH_LINE_A schalteranordnung Verriegelung für Eineinhalb-Leistungs‐ BH_LINE_B schalteranordnung REC650 Technisches Handbuch...
Seite 258: Funktionalität
QB61 QB62 BH_CONN en04000513.vsd IEC04000513 V1 DE Abb. 124: Schaltfeldanordnung Eineinhalb-Leistungsschalter Es sind drei Typen von Verriegelungsmodulen pro Eineinhalb-LS-Anordnung definiert. BH_LINE_A und BH_LINE_B sind die Verbindungen von einer Leitung zu einer Sammelschiene. BH_CONN ist die Verbindung zwischen den beiden Leitungen einer Anordnung in derEineinhalb-Leistungsschalter - Schaltfeldanordnung.
Seite 259: Funktionsblock
QC1_OP QC1REL QC1_CL QC1ITL QC2_OP QC2REL QC2_CL QC2ITL 1QC3_OP 1QC3_CL 2QC3_OP 2QC3_CL QB61_EX1 QB61_EX2 QB62_EX1 QB62_EX2 IEC09000072_1_en.vsd IEC09000072 V1 EN Abb. 125: BH_CONN-Funktionsblock BH_LINE_A QA1_OP QA1CLREL QA1_CL QA1CLITL QB6_OP QB6REL QB6_CL QB6ITL QB1_OP QB1REL QB1_CL QB1ITL QC1_OP QC1REL QC1_CL QC1ITL...
Seite 260 QC9REL QC9_CL QC9ITL CQA1_OP QB2OPTR CQA1_CL QB2CLTR CQB62_OP VPQB2TR CQB62_CL CQC1_OP CQC1_CL CQC2_OP CQC2_CL QC21_OP QC21_CL VOLT_OFF VOLT_ON EXDU_ES QB6_EX1 QB6_EX2 QB2_EX1 QB2_EX2 QB9_EX1 QB9_EX2 QB9_EX3 QB9_EX4 QB9_EX5 QB9_EX6 QB9_EX7 IEC09000081_1_en.vsd IEC09000081 V1 EN Abb. 127: BH_LINE_B-Funktionsblock REC650 Technisches Handbuch...
Seite 261: Logikdiagramme
VP1QC3 & QC1_CL 1QC3_CL QB61_EX2 VPQA1 VPQC1 QB62REL >1 & VPQC2 QB62ITL VP2QC3 QA1_OP QC1_OP QC2_OP 2QC3_OP QB62_EX1 VPQC2 VP2QC3 & QC2_CL 2QC3_CL QB62_EX2 VPQB61 QC1REL VPQB62 QC1ITL & QB61_OP QC2REL QB62_OP QC2ITL en04000560.vsd IEC04000560 V1 DE REC650 Technisches Handbuch...
Seite 262 CQB61_CL VPCQB61 QC11_OP QC11_CL VPQC11 VOLT_OFF VOLT_ON VPVOLT VPQB1 QA1CLREL VPQB6 QA1CLITL & VPQB9 VPQA1 VPQC1 QB6REL >1 & VPQC2 QB6ITL VPQC3 QA1_OP QC1_OP QC2_OP QC3_OP QB6_EX1 VPQC2 VPQC3 & QC2_CL QC3_CL QB6_EX2 en04000554.vsd IEC04000554 V1 DE REC650 Technisches Handbuch...
Seite 263 IEC04000555 V1 DE CQB61_OP QB9_EX4 >1 & >1 CQA1_OP CQC1_OP & CQC2_OP QB9_EX5 QC9_OP QC3_OP QB9_EX6 VPQC9 VPQC3 & QC9_CL QC3_CL QB9_EX7 VPQB9 QC9REL VPVOLT QC9ITL & QB9_OP VOLT_OFF QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR en04000556.vsd IEC04000556 V1 DE REC650 Technisches Handbuch...
Seite 264 CQB62_CL VPCQB62 QC21_OP QC21_CL VPQC21 VOLT_OFF VOLT_ON VPVOLT VPQB2 QA1CLREL VPQB6 QA1CLITL & VPQB9 VPQA1 VPQC1 QB6REL >1 & VPQC2 QB6ITL VPQC3 QA1_OP QC1_OP QC2_OP QC3_OP QB6_EX1 VPQC2 VPQC3 & QC2_CL QC3_CL QB6_EX2 en04000557.vsd IEC04000557 V1 DE REC650 Technisches Handbuch...
Seite 265 IEC04000558 V1 DE CQB62_OP QB9_EX4 >1 & >1 CQA1_OP CQC1_OP & CQC2_OP QB9_EX5 QC9_OP QC3_OP QB9_EX6 VPQC9 VPQC3 & QC9_CL QC3_CL QB9_EX7 VPQB9 QC9REL VPVOLT QC9ITL & QB9_OP VOLT_OFF QB2_OP QB2OPTR QB2_CL QB2CLTR VPQB2 VPQB2TR en04000559.vsd IEC04000559 V1 DE REC650 Technisches Handbuch...
Seite 266: Signale
QC1 offen QC1_CL BOOLEAN QC1 geschlossen QC2_OP BOOLEAN QC2 offen QC2_CL BOOLEAN QC2 geschlossen QC3_OP BOOLEAN QC3 offen QC3_CL BOOLEAN QC3 geschlossen QB9_OP BOOLEAN QB9 offen QB9_CL BOOLEAN QB9 geschlossen QC9_OP BOOLEAN QC9 offen Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 267 Standard Beschreibung QA1_OP BOOLEAN QA1 offen QA1_CL BOOLEAN QA1 geschlossen QB6_OP BOOLEAN QB6 offen QB6_CL BOOLEAN QB6 geschlossen QB2_OP BOOLEAN QB2 offen QB2_CL BOOLEAN QB2 geschlossen QC1_OP BOOLEAN QC1 offen QC1_CL BOOLEAN QC1 geschlossen Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 268 Externe Bedingung für Schaltgerät QB12 QB9_EX3 BOOLEAN Externe Bedingung für Schaltgerät QB9 QB9_EX4 BOOLEAN Externe Bedingung für Schaltgerät QB12 QB9_EX5 BOOLEAN Externe Bedingung für Schaltgerät QB9 QB9_EX6 BOOLEAN Externe Bedingung für Schaltgerät QB12 QB9_EX7 BOOLEAN Externe Bedingung für Schaltgerät QB9 REC650 Technisches Handbuch...
Seite 269 Schalten von QB9 ist zulässig QB9ITL BOOLEAN Schalten von QB9 ist unzulässig QC9REL BOOLEAN Schalten von QC9 ist zulässig QC9ITL BOOLEAN Schalten von QC9 ist unzulässig QB1OPTR BOOLEAN QB1 offen QB1CLTR BOOLEAN QB1 geschlossen VPQB1TR BOOLEAN Schaltgerätestatus QB1 ist gültig REC650 Technisches Handbuch...
Seite 270: Einstellungen
Die Funktion verfügt über keine Parameter in der lokalen Bedieneinheit (HMI) oder im Schutz- und Steuerungs-IED-Manager (PCM 600). 8.4.8 Verriegelung für Doppelleistungsschalterfeld 8.4.8.1 Identifikation Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Verriegelung für Doppelleistungsschal‐ DB_BUS_A terfeld Verriegelung für Doppelleistungsschal‐ DB_BUS_B terfeld Verriegelung für Doppelleistungsschal‐ DB_LINE terfeld REC650 Technisches Handbuch...
Seite 271: Funktionalität
QB61 QB62 DB_LINE en04000518.vsd IEC04000518 V1 DE Abb. 128: Schaltanlagenanordnung für Zweifachleistungsschalter. Es sind drei Typen von Verriegelungsmodulen pro Zweifachleistungsschalterfeld definiert. DB_LINE ist die Verbindung von der Leitung zu Leistungsschalterteilen, die an die Sammelschienen angeschlossen sind. DB_BUS_A und DB_BUS_B sind die Verbindungen von der Leitung zu den Sammelschienen.
Seite 272 QC5_OP QC5REL QC5_CL QC5ITL QC3_OP QB2OPTR QC3_CL QB2CLTR QC21_OP VPQB2TR QC21_CL EXDU_ES QB62_EX1 QB62_EX2 QB2_EX1 QB2_EX2 IEC09000078_1_en.vsd IEC09000078 V1 EN Abb. 130: DB_BUS_B-Funktionsblock DB_LINE QA1_OP QB9REL QA1_CL QB9ITL QA2_OP QC3REL QA2_CL QC3ITL QB61_OP QC9REL QB61_CL QC9ITL QC1_OP QC1_CL QC2_OP QC2_CL...
Seite 273: Logikdiagramme
VPQC11 QA1_OP QC1_OP QC2_OP QC11_OP EXDU_ES QB1_EX1 VPQC1 VPQC11 & QC1_CL QC11_CL EXDU_ES QB1_EX2 en04000547.vsd IEC04000547 V1 DE VPQB61 QC1REL VPQB1 QC1ITL & QB61_OP QC2REL QB1_OP QC2ITL QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR en04000548.vsd IEC04000548 V1 DE REC650 Technisches Handbuch...
Seite 274 VPQC21 QA2_OP QC4_OP QC5_OP QC21_OP EXDU_ES QB2_EX1 VPQC4 VPQC21 & QC4_CL QC21_CL EXDU_ES QB2_EX2 en04000552.vsd IEC04000552 V1 DE VPQB62 QC4REL VPQB2 QC4ITL & QB62_OP QC5REL QB2_OP QC5ITL QB2_OP QB2OPTR QB2_CL QB2CLTR VPQB2 VPQB2TR en04000553.vsd IEC04000553 V1 DE REC650 Technisches Handbuch...
Seite 275 QC9_OP QB62_OP QB9_EX2 VPQA2 VPQB61 & VPQC3 VPQC4 VPQC5 VPQC9 QA2_OP QB61_OP QC3_OP QC4_OP QC5_OP QC9_OP QB9_EX3 VPQC3 VPQC9 & VPQB61 VPQB62 QC3_OP QC9_OP QB61_OP QB62_OP QB9_EX4 VPQC3 VPQC9 & QC3_CL QC9_CL QB9_EX5 en04000550.vsd IEC04000550 V1 DE REC650 Technisches Handbuch...
Seite 276: Signale
BOOLEAN Externe Bedingung für Schaltgerät QB1 Tabelle 197: DB_BUS_B Eingangssignale Name Standard Beschreibung QA2_OP BOOLEAN QA2 offen QA2_CL BOOLEAN QA2 geschlossen QB2_OP BOOLEAN QB2 offen QB2_CL BOOLEAN QB2 geschlossen QB62_OP BOOLEAN QB62 offen Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 277 QB62 geschlossen QC4_OP BOOLEAN QC4 offen QC4_CL BOOLEAN QC4 geschlossen QC5_OP BOOLEAN QC5 offen QC5_CL BOOLEAN QC5 geschlossen QB9_OP BOOLEAN QB9 offen QB9_CL BOOLEAN QB9 geschlossen QC3_OP BOOLEAN QC3 offen QC3_CL BOOLEAN QC3 geschlossen Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 278 Schalten von QB62 unzulässig QB2REL BOOLEAN Schalten von QB2 zulässig QB2ITL BOOLEAN Schalten von QB2 unzulässig QC4REL BOOLEAN Schalten von QC4 zulässig QC4ITL BOOLEAN Schalten von QC4 unzulässig QC5REL BOOLEAN Schalten von QC5 zulässig Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 279: Einstellungen
Die Verriegelung für das Leitungsfeld (ABC_LINE) wird für eine Leitung verwendet, die mit einer Doppelsammelschienenanordnung mit Umgehungssammelschiene verbunden ist. Siehe hierzu Abbildung 132. Das Modul kann auch für eine Doppelsammelschienenanordnung ohne Umgehungssammelschiene bzw. eine Einfachsammelschienenanordnung mit/ohne Umgehungssammelschiene verwendet werden. REC650 Technisches Handbuch...
Seite 280 Abschnitt 8 1MRK511204-UDE - Steuerung WA1 (A) WA2 (B) WA7 (C) en04000478.vsd IEC04000478 V1 DE Abb. 132: Schaltfeldanordnung ABC_LINE Die Verriegelungsfunktionalität in der 650er Serie kann die Umgehungssammelschiene (WA7)C nicht verarbeiten. REC650 Technisches Handbuch...
Seite 281: Funktionsblock
BC_17_OP VPQB1TR BC_17_CL VPQB2TR BC_27_OP VPQB7TR BC_27_CL VPQB12TR VOLT_OFF VOLT_ON VP_BB7_D VP_BC_12 VP_BC_17 VP_BC_27 EXDU_ES EXDU_BPB EXDU_BC QB9_EX1 QB9_EX2 QB1_EX1 QB1_EX2 QB1_EX3 QB2_EX1 QB2_EX2 QB2_EX3 QB7_EX1 QB7_EX2 QB7_EX3 QB7_EX4 IEC09000070_1_en.vsd IEC09000070 V1 EN Abb. 133: ABC_LINE Funktionsblock REC650 Technisches Handbuch...
Seite 282: Logikdiagramm
QC9_CL VPQC9 QC11_OP QC11_CL VPQC11 QC21_OP QC21_CL VPQC21 QC71_OP QC71_CL VPQC71 VOLT_OFF VOLT_ON VPVOLT VPQA1 VPQC1 QB9REL >1 & VPQC2 QB9ITL VPQC9 QA1_OP QC1_OP QC2_OP QC9_OP QB9_EX1 VPQC2 VPQC9 & QC2_CL QC9_CL QB9_EX2 en04000527.vsd IEC04000527 V1 DE REC650 Technisches Handbuch...
Seite 283 1MRK511204-UDE - Steuerung QB1REL VPQA1 ³1 & VPQB2 VPQC1 QB1ITL VPQC2 VPQC11 QA1_OP QB2_OP QC1_OP QC2_OP QC11_OP EXDU_ES QB1_EX1 VPQB2 & VP_BC_12 QB2_CL BC_12_CL EXDU_BC QB1_EX2 VPQC1 & VPQC11 QC1_CL QC11_CL EXDU_ES QB1EX3 en04000528.vsd IEC04000528 V1 DE REC650 Technisches Handbuch...
Seite 284 1MRK511204-UDE - Steuerung QB2REL VPQA1 ³1 & VPQB1 VPQC1 QB2ITL VPQC2 VPQC21 QA1_OP QB1_OP QC1_OP QC2_OP QC21_OP EXDU_ES QB2_EX1 VPQB1 & VP_BC_12 QB1_CL BC_12_CL EXDU_BC QB2_EX2 VPQC1 & VPQC21 QC1_CL QC21_CL EXDU_ES QB2_EX3 en04000529.vsd IEC04000529 V1 DE REC650 Technisches Handbuch...
Seite 285 EXDU_ES BB7_D_OP EXDU_BPB BC_27_CL EXDU_BC QB7_EX3 VPQC9 VPQC71 & QC9_CL QC71_CL EXDU_ES QB7_EX4 VPQB1 QC1REL VPQB2 QC1ITL & VPQB9 QC2REL QB1_OP QC2ITL QB2_OP QB9_OP VPQB7 VPQB9 QC9REL & VPVOLT QC9ITL QB7_OP QB9_OP VOLT_OFF en04000531.vsd IEC04000531 V1 DE REC650 Technisches Handbuch...
Seite 286: Signale
QC21_CL BOOLEAN Erdungsschalter QC21 auf Sammelschiene WA2 geschlossen QC71_OP BOOLEAN Erdungsschalter QC71 auf Sammelschiene WA7 offen QC71_CL BOOLEAN Erdungsschalter QC71 auf Sammelschiene WA7 geschlossen BB7_D_OP BOOLEAN Trenner auf WA7 offen, ausser eigenes Feld Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 287 Externe Bedingung für Schaltgerät QB2 QB2_EX3 BOOLEAN Externe Bedingung für Schaltgerät QB2 QB7_EX1 BOOLEAN Externe Bedingung für Schaltgerät QB7 QB7_EX2 BOOLEAN Externe Bedingung für Schaltgerät QB7 QB7_EX3 BOOLEAN Externe Bedingung für Schaltgerät QB7 QB7_EX4 BOOLEAN Externe Bedingung für Schaltgerät QB7 REC650 Technisches Handbuch...
Seite 288: Einstellungen
VPQB7TR BOOLEAN Schaltgerätestatus QB7 gültig VPQB12TR BOOLEAN Schaltzustand von QB1 und QB2 ist gültig (offen oder geschlossen) 8.4.9.6 Einstellungen Die Funktion verfügt über keine Parameter in der lokalen Bedieneinheit (HMI) oder im Schutz- und Steuerungs-IED-Manager (PCM 600). REC650 Technisches Handbuch...
Seite 289: Verriegelung Für Transformatorfeld Ab_Trafo
Verriegelungsmodusl ABC_LINE für das Leitungsfeld verwendet werden. Dieses Modul kann auch in Einfachsammelschienenanordnungen verwendet werden. WA1 (A) WA2 (B) AB_TRAFO QA2 und QC4 werden für diese Verriegelung nicht genutzt en04000515.vsd IEC04000515 V1 DE Abb. 134: Schaltfeldanordnung AB_TRAFO REC650 Technisches Handbuch...
Seite 290: Funktionsblock
QC21_OP VPQB12TR QC21_CL BC_12_CL VP_BC_12 EXDU_ES EXDU_BC QA1_EX1 QA1_EX2 QA1_EX3 QB1_EX1 QB1_EX2 QB1_EX3 QB2_EX1 QB2_EX2 QB2_EX3 IEC09000068_1_en.vsd IEC09000068 V1 EN Abb. 135: AB_TRAFO-Funktionsblock 8.4.10.4 Logikdiagramm AB_TRAFO QA1_OP QA1_CL VPQA1 QB1_OP QB1_CL VPQB1 QB2_OP QB2_CL VPQB2 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL...
Seite 291 VPQC1 QB2ITL VPQC2 VPQC3 VPQC21 QA1_OP QB1_OP QC1_OP QC2_OP QC3_OP QC21_OP EXDU_ES QB2_EX1 VPQB1 VPQC3 & VP_BC_12 QB1_CL QC3_OP BC_12_CL EXDU_BC QB2_EX2 VPQC1 VPQC2 & VPQC3 VPQC21 QC1_CL QC2_CL QC3_CL QC21_CL EXDU_ES QB2_EX3 en04000540.vsd IEC04000540 V1 DE REC650 Technisches Handbuch...
Seite 292: Signale
QC21 auf Sammelschiene 1 geschlossen BC_12_CL BOOLEAN Eine Kupplungs-Verbindung besteht zwischen WA1 und WA2 VP_BC_12 BOOLEAN Gültiger Kupplungs-Status zwischen WA1 und EXDU_ES BOOLEAN Kein Übertragungsfehler von Feldern mit Erdungs‐ schalter EXDU_BC BOOLEAN Kein Übertragungsfehler eines Kuppelfeldes Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 293: Einstellungen
BOOLEAN Schaltgerätestatus QB2 ist gültig VPQB12TR BOOLEAN Schaltzustand von QB1 und QB2 ist gültig (offen oder geschlossen) 8.4.10.6 Einstellungen Die Funktion verfügt über keine Parameter in der lokalen Bedieneinheit (HMI) oder im Schutz- und Steuerungs-IED-Manager (PCM 600). REC650 Technisches Handbuch...
Seite 294: Positionsauswertung Pos_Eval
Signale POSOPEN und POSCLOSE um. Diese Ausgangssignale werden von weiteren Funktionen im Verriegelungsschema verwendet. 8.4.11.3 Funktionsblock POS_EVAL POSITION OPENPOS CLOSEPOS IEC09000079_1_en.vsd IEC09000079 V1 EN Abb. 136: POS_EVAL-Funktionsblock 8.4.11.4 Logikdiagramm POS_EVAL Position mit Aus/Ein-Position des POSITION OPENPOS Qualitätskennung Schaltgeräts CLOSEPOS =IEC08000469-1-EN=1=de=Original.vsd...
Seite 295: Signale
Modul ist je nach Funktion des Feldes und Anordnung der Schaltanlage unterschiedlich, d. h. die Felder für Zweifachleistungsschalter oder Eineinhalb- Leistungsschalter haben unterschiedliche Module. Spezielle Verriegelungsbedingungen und Verbindungen zwischen Standard- Verriegelungsmodulen werden mit Hilfe des Engineering-Tools eingerichtet. Verriegelungssignale auf Feldebene können die folgenden Informationen enthalten: REC650 Technisches Handbuch...
Seite 296: Leitungsspannung (Zur Blockierung Des Betriebs Vom Leitungs- Erdungs - Schalter)
SCSWI modul Gerätesteuerungs- module SCILO SCSWI SXSWI en04000526.vsd IEC04000526 V1 DE Abb. 137: Verriegelungsmodul auf Feldebene. Felder kommunizieren über den Stationsbus und können Informationen in Bezug auf Folgendes übermitteln: • Ungeerdete Sammelschienen • Miteinander verbundene Sammelschienen • Andere mit einer Sammelschiene verbundene Felder •...
Seite 297 WA1 und WA2 verbunden in anderem Feld en05000494.vsd IEC05000494 V1 DE Abb. 138: Datenaustausch zwischen Verriegelungsmodulen. Wenn ungültige Daten wie Zwischenposition, Ausfall eines Steuerungsgeräts oder Eingangskartenfehler als Bedingungen für den Verriegelungszustand in einem Feld verwendet werden, erfolgt keine Freigabe zur Ausführung der Funktion im entsprechenden Fehlerfall.
Seite 298: Logikwahlschalter Zur Funktionsauswahl Und Lhmi
Erforderliche Signale mit auf TR endenen Bezeichnungen sind für die Übertragung zu anderen Feldern bestimmt. Logikwahlschalter zur Funktionsauswahl und LHMI- Darstellung SLGGIO 8.5.1 Identifikation Funktionsbeschreibung IEC 61850 Identifi‐ IEC 60617 Identifi‐ ANSI/IEEE C37.2 zierung zierung Nummer Logik-Drehwählschalter zur Funktions‐ SLGGIO auswahl und LHMI-Darstellung REC650 Technisches Handbuch...
Seite 299: Funktionalität Logikdrehschalter Zur Funktionswahl Und
^P22 ^P23 ^P24 ^P25 ^P26 ^P27 ^P28 ^P29 ^P30 ^P31 ^P32 SWPOSN IEC09000091_1_en.vsd IEC09000091 V1 EN Abb. 139: SLGGIO Funktionsblock 8.5.4 Signale Tabelle 208: SLGGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion PSTO INTEGER Wahl des Benutzerstandortes BOOLEAN Binäres "Höher"...
Seite 300 Wahlschalter Position 25 BOOLEAN Wahlschalter Position 26 BOOLEAN Wahlschalter Position 27 BOOLEAN Wahlschalter Position 28 BOOLEAN Wahlschalter Position 29 BOOLEAN Wahlschalter Position 30 BOOLEAN Wahlschalter Position 31 BOOLEAN Wahlschalter Position 32 SWPOSN INTEGER Schalterstellung als Integer Wert REC650 Technisches Handbuch...
Seite 301: Einstellungen
Dialog "Select before Execute" (Selektieren vor Ausführen). Mit dem BLOCK- Eingang kann die Funktionsausführung blockiert werden. In diesem Fall wird die aktuelle Position beibehalten und die weitere Ausführung wird blockiert. Der Benutzerstandort (Iokal oder fern) wird über den PSTO Eingang spezifiziert. Wird REC650 Technisches Handbuch...
Seite 302: Mini-Wahlschalter (Vsggio)
POS2 CMDPOS12 CMDPOS21 IEC09000341-1-en.vsd IEC09000341 V1 EN 8.6.4 Signale Tabelle 212: VSGGIO-Eingangssignale Bezeichnung Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion PSTO INTEGER Wahl des Benutzerstandortes IPOS1 BOOLEAN Position 1, Rückmeldung Eingang IPOS2 BOOLEAN Position 2, Rückmeldung Eingang REC650 Technisches Handbuch...
Seite 303: Einstellungen
Der Ausgang CMDPOS21 wird gesetzt wenn die Funktion einen OPEN Befehl vom lokal HMI empfängt oder wenn das Übersichtsschaltbild angezeigt und das Objekt gewählt wird. Für die Anzeige im Übersichtsschaltbild ist es wichtig, dass das Symbol mit einem steuerbaren Objekt in Verbindung ist, da sonst REC650 Technisches Handbuch...
Seite 304: E/A-Funktionen Für Generische Kommunikation Gemäß
E/A-Funktionen für generische Kommu‐ DPGGIO nikation gemäß IEC 61850 8.7.2 Funktionalität Der DPGGIO-Funktionsblock wird verwendet, um drei logische Signale an andere Systeme oder Geräte der Schaltanlage zu senden. Er wird insbesondere für die stationsweite Verriegelungs- und Reservierungs-Logik genutzt. REC650 Technisches Handbuch...
Seite 305: Funktionsblock
Abschnitt 8 1MRK511204-UDE - Steuerung 8.7.3 Funktionsblock DPGGIO OPEN POSITION CLOSE VALID IEC09000075_1_en.vsd IEC09000075 V1 EN Abb. 140: DPGGIO Funktionsblock 8.7.4 Signale Tabelle 215: DPGGIO Eingangssignale Name Standard Beschreibung OPEN BOOLEAN Offen CLOSE BOOLEAN Geschlossen VALID BOOLEAN Gültig Tabelle 216:...
Seite 306: Funktionalität
Funktionsblock SPC8GGIO BLOCK ^OUT1 PSTO ^OUT2 ^OUT3 ^OUT4 ^OUT5 ^OUT6 ^OUT7 ^OUT8 IEC09000086_1_en.vsd IEC09000086 V1 EN Abb. 141: SPC8GGIO Funktionsblock 8.8.4 Signale Tabelle 217: SPC8GGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion PSTO INTEGER Wahl des Benutzerstandortes Tabelle 218:...
Seite 307: Einstellungen
Funktion – wenn ein Befehl gesendet wird, wird kein Ausgang aktiviert. PSTO ist der universelle Bedienerpositionsselektor für alle Steuerfunktionen. Auch wenn PSTO so konfiguriert werden kann, das LOKALE oder ALLE Bedienerpositionen ermöglicht werden, ist die einzige mit dem SP8GGIO Funktionsblock nutzbare Funktionsposition FERN. REC650 Technisches Handbuch...
Seite 308: Automatisierungsbits (Autobits)
^CMDBIT4 ^CMDBIT5 ^CMDBIT6 ^CMDBIT7 ^CMDBIT8 ^CMDBIT9 ^CMDBIT10 ^CMDBIT11 ^CMDBIT12 ^CMDBIT13 ^CMDBIT14 ^CMDBIT15 ^CMDBIT16 ^CMDBIT17 ^CMDBIT18 ^CMDBIT19 ^CMDBIT20 ^CMDBIT21 ^CMDBIT22 ^CMDBIT23 ^CMDBIT24 ^CMDBIT25 ^CMDBIT26 ^CMDBIT27 ^CMDBIT28 ^CMDBIT29 ^CMDBIT30 ^CMDBIT31 ^CMDBIT32 =IEC09000030=1=de=Original.vsd IEC09000030 V1 DE Abb. 142: AUTOBITS Funktionsblock REC650 Technisches Handbuch...
Seite 309: Signale
Befehlsbit 23 CMDBIT24 BOOLEAN Befehlsbit 24 CMDBIT25 BOOLEAN Befehlsbit 25 CMDBIT26 BOOLEAN Befehlsbit 26 CMDBIT27 BOOLEAN Befehlsbit 27 CMDBIT28 BOOLEAN Befehlsbit 28 CMDBIT29 BOOLEAN Befehlsbit 29 CMDBIT30 BOOLEAN Befehlsbit 30 CMDBIT31 BOOLEAN Befehlsbit 31 CMDBIT32 BOOLEAN Befehlsbit 32 REC650 Technisches Handbuch...
Seite 310: Einstellungen
DNP3-Master neu gesetzt. Der PSTO-Eingang bestimmt den Benutzerstandort für den AUTOBITS. Der Befehl kann im “Remote”-Modus an den Block übermittelt werden. Befindet sich PSTO im "Lokal"-Modus, erfolgt keine Änderung an den Ausgängen. Eine ausführliche Beschreibung der DNP3 Protokollimplementierung finden Sie im Kommunikationsprotokollhandbuch. REC650 Technisches Handbuch...
Seite 311: Abschnitt 9 Logik
Dauer ist. Des Weiteren bietet er alle Funktionen, die für ein korrektes Zusammenwirken mit der automatischen Wiedereinschaltungsfunktion benötigt werden. Der Auslöselogik-Funktionsblock enthält die Funktionen zum Blockieren des Leistungsschalters. 9.1.3 Funktionsblock SMPPTRC BLOCK TRIP TRIN CLLKOUT SETLKOUT RSTLKOUT IEC09000284_1_en.vsd IEC09000284 V1 DE Abb. 143: SMPPTRC-Funktionsblock REC650 Technisches Handbuch...
Seite 312: Signale
IED oder von den externen Schutzfunktionen über einen oder mehr IED-Binäreingänge geroutet sind. Sie hat einen Auslösesignal-Ausgang (TRIP), um an einen oder mehrere IED-Binärausgänge sowie an andere Funktionen im IED, die dieses Signal brauchen, angeschlossen zu werden. REC650 Technisches Handbuch...
Seite 313: Technische Daten
Operation Mode = On Program = 3Ph en05000789.vsd IEC05000789 V1 DE Abb. 144: Vereinfachtes Logikdiagramm für drei phasige Auslösung In Anordnungen mit mehreren Leistungsschaltern wird pro Leistungsschalter eine SMPPTRC-Funktion verwendet. Die Sperrfunktion für das Schließen des Leistungsschalters kann je nach Bedarf entweder von einem externen Auslösesignal einer anderen Schutzfunktion über...
Seite 314: Funktionalität
INPUT19 INPUT20 INPUT21 INPUT22 INPUT23 INPUT24 INPUT25 INPUT26 INPUT27 INPUT28 INPUT29 INPUT30 INPUT31 INPUT32 IEC09000105 V1 DE Abb. 145: TMAGGIO Funktionsblock 9.2.4 Signale Tabelle 228: TMAGGIO Eingangssignale Name Standard Beschreibung INPUT1 BOOLEAN Binäreingang 1 INPUT2 BOOLEAN Binäreingang 2 INPUT3 BOOLEAN Binäreingang 3...
Seite 315 INPUT32 BOOLEAN Binäreingang 32 Tabelle 229: TMAGGIO Ausgangssignale Name Beschreibung OUTPUT1 BOOLEAN ODER Funktion der Eingänge 1 bis 16 OUTPUT2 BOOLEAN ODER Funktion der Eingänge 17 bis 32 OUTPUT3 BOOLEAN ODER Funktion der Eingänge 1 bis 32 REC650 Technisches Handbuch...
Seite 316: Einstellungen
Impulsabgabe - weil die Eingänge in einer ODER-Funktion verknüpft sind - ein neuer Impuls nur dann an den Ausgang gegeben wird wenn alle betreffenden Eingänge zurückgesetzt werden und dann einer wieder aktiviert wird. Und bei einer stetigen Abgabe wird die Verzögerung dann starten, wenn alle betreffenden REC650 Technisches Handbuch...
Seite 317: Konfigurierbare Logikblocks
Offdelay & ³1 =IEC09000612=1=de=Original.vsd IEC09000612 V1 DE Abb. 146: Auslösematrix interne Logik Ausgangssignale von TMAGGIO sind üblicherweise mit anderen Logikblöcken oder direkt mit Ausgangskontakten des Geräts verbunden. Wird der Impulszeitgeber für eine direkte Auslösung des/der Leistungsschalter verwendet, sollte er auf etwa 0,150 Sekunden eingestellt werden, um eine befriedigende Mindestdauer des Auslöseimpulses an die Leistungsschalterauslösespulen zu...
Seite 318: Funktionsblock Xor (Exclusive Oder)
Zeitstempel und die Qualität der Eingangssignale vererbt werden kann. Die Funktionsblöcke helfen dem Nutzer bei der Anpassung der Gerätekonfiguration an die konkreten Erfordernisse der Anwendung. • Funktionsblock ORQT, wie OR mit Vererbung von Zeit und Qualität der Eingangssignale. REC650 Technisches Handbuch...
Seite 319 "ungültig (IV)" gesetzt, wenn das Signal am VALID-Eingang des Funktionsblocks den Wert Null hat oder sein Qualitätsattribut "ungültig (IV)" ist. Als Zeitstempel der Ausgangssignale wird der zuletzt geänderte genommen, der des Eingangsignals oder des VALID-Eingangs. . REC650 Technisches Handbuch...
Seite 320: Funktionsblock Or
Funktionen Die ODER-Funktion wird für das Erstellen von allgemeinen kombinatorischen Ausdrücken mit booleschen Variablen verwendet. Der ODER-Funktionsblock hat sechs Eingänge und zwei Ausgänge. Einer der Ausgänge ist invertiert. Funktionsblock INPUT1 INPUT2 NOUT INPUT3 INPUT4 INPUT5 INPUT6 IEC09000288-1-en.vsd REC650 Technisches Handbuch...
Seite 321: Funktionsblock Inverter (Nicht)
Die Funktion verfügt über keine Parameter in der lokalen HMI oder im Bedien- und Parametriertool (PCM600). 9.3.1.3 Funktionsblock Inverter (NICHT) Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Funktionsblock Inverter (NICHT) INVERTER Funktionsblock INVERTER INPUT IEC09000287-1-en.vsd Signale Tabelle 233: INVERTER Eingangssignale Name Standard Beschreibung INPUT BOOLEAN Eingangssignal REC650 Technisches Handbuch...
Seite 322: Funktionsblock Pulsetimer
Tabelle 235: PULSETIMER Eingangssignale Name Standard Beschreibung INPUT BOOLEAN Eingangssignal Tabelle 236: PULSETIMER Ausgangssignale Name Beschreibung BOOLEAN Ausgangssignal Einstellungen Tabelle 237: PULSETIMER "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung 0.000 - 90000.000 0.001 0.010 Pulszeitlänge REC650 Technisches Handbuch...
Seite 323: Funktionsblock Steuerbares Gate (Gate)
Tabelle 239: GATE Ausgangssignale Name Beschreibung BOOLEAN Ausgangssignal Einstellungen Tabelle 240: GATE Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Betrieb Ein/Aus 9.3.1.6 Funktionsblock Exklusives OR (XOR) Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Exklusiver OR-Funktionsblock REC650 Technisches Handbuch...
Seite 324: Taktverzögerungsfunktionsblock Loopdelay
Die Funktion verfügt über keine Parameter in der lokalen HMI oder im Bedien- und Parametriertool (PCM600). 9.3.1.7 Taktverzögerungsfunktionsblock LOOPDELAY Funktionsbeschreibung IEC-61850-Identifikati‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation Nummer Funktionsblock für die logische Takt‐ LOOPDELAY schleifenverzögerung Die LOOPDELAY-Funktion wird verwendet, um ein Ausgangssignal um einen Ausführungstakt zu verzögern. Funktionsblock LOOPDELAY INPUT IEC09000296-1-en.vsd REC650 Technisches Handbuch...
Seite 325: Funktionsblock Zeitglied (Timerset)
Nummer Zeitgliedfunktionsblock TIMERSET Funktionen Der Funktionsblock TIMERSET hat mit dem Eingangssignal verbundene ansprech- und rückfallverzögerte Ausgänge. Der Zeitgeber verfügt über eine einstellbare Zeitverzögerung (t). Input tdelay tdelay en08000289-2-en.vsd IEC08000289 V1 DE Abb. 147: Statusdiagramm für TIMERSET REC650 Technisches Handbuch...
Seite 326: Funktionsblock Und (And)
Eingänge und zwei Ausgänge. Der Standardwert an allen vier Eingängen ist 1. Dadurch kann der Benutzer genau die erforderliche Anzahl Eingänge verwenden und die übrigen unangeschlossen belassen. Der Ausgang OUT hat anfangs den Standardwert 0. Dieser unterdrückt REC650 Technisches Handbuch...
Seite 327: Speicherbaustein Sr-Flip-Flop (Srmemory)
Die Setz-/Rücksetz-Funktion SRMEMORY ist ein Flipflop-Speicher, der einen Ausgang von zwei Eingängen setzen oder zurücksetzen kann. Jeder SRMEMORY- Funktionsblock hat zwei Ausgänge, wobei einer invertiert ist. Die Speichereinstellung entscheidet, ob der Flipflop nach einem Stromausfall wieder in REC650 Technisches Handbuch...
Seite 328: Speicherbaustein Rs-Flip-Flop (Rsmemory)
Ausgangssignal NOUT BOOLEAN Invertiertes Ausgangssignal Einstellungen Tabelle 253: SRMEMORY Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Memory Betriebsmodus der Speicherfunktion 9.3.1.11 Speicherbaustein RS-Flip-Flop (RSMEMORY) Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Rücksetz-/Setz-Funktionsblock mit RSMEMORY Speicherung REC650 Technisches Handbuch...
Seite 329 Standard Beschreibung BOOLEAN Eingang Setzen RESET BOOLEAN Eingang Rücksetzen Tabelle 256: RSMEMORY Ausgangssignale Name Beschreibung BOOLEAN Ausgangssignal NOUT BOOLEAN Invertiertes Ausgangssignal Einstellungen Tabelle 257: RSMEMORY Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Memory Betriebsmodus der Speicherfunktion REC650 Technisches Handbuch...
Seite 330: Konfigurierbare Logik Q/T
INPUT3 INPUT4 INPUT5 INPUT6 IEC09000298-1-en.vsd Signale Tabelle 258: ORQT Eingangssignale Name Standard Beschreibung INPUT1 BOOLEAN Eingangssignal 1 INPUT2 BOOLEAN Eingangssignal 2 INPUT3 BOOLEAN Eingangssignal 3 INPUT4 BOOLEAN Eingangssignal 4 INPUT5 BOOLEAN Eingangssignal 5 INPUT6 BOOLEAN Eingangssignal 6 REC650 Technisches Handbuch...
Seite 331: Funktionsblock Inverterqt
INVERTERQT Ausgangssignale Name Beschreibung BOOLEAN Ausgangssignal Einstellungen Die Funktion verfügt über keine Parameter in der lokalen HMI oder im Bedien- und Parametriertool (PCM600). 9.3.2.4 Funktionsblock Impulszeitgeber (PULSTIMERQT) Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Impulszeitgeberfunktionsblock PULSTIMERQT REC650 Technisches Handbuch...
Seite 332: Funktionsblock Xorqt
Name Beschreibung BOOLEAN Ausgangssignal Einstellungen Tabelle 264: PULSETIMERQT "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung 0.000 - 90000.000 0.001 0.010 Pulszeitlänge 9.3.2.5 Funktionsblock XORQT Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer XORQT-Funtkionsblock XORQT REC650 Technisches Handbuch...
Seite 333: Funktionsblock Einstellbares Zeitglied (Timersetqt)
Funktionsblock Einstellbares Zeitglied (TIMERSETQT) Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Einstellbarer Zeitgeberfunktionsblock TIMERSETQT Funktionen Der Funktionsblock TIMERSETQT verfügt über ansprechwert- und rückfallverzögerte Ausgänge, die mit dem Eingangssignal verbunden sind. Der Zeitgeber verfügt über eine einstellbare Zeitverzögerung (t). REC650 Technisches Handbuch...
Seite 334 Die unterstützten "Qualität"-Statusbits werden bei jeder Ausführung vom Eingang an den Ausgang übertragen. Durch eine Änderung dieser Bits wird der Zeitstempel am Ausgang nicht geändert. Input tdelay tdelay en08000289-2-en.vsd IEC08000289 V1 DE Abb. 148: TIMERSETQT-Funktion Funktionsblock TIMERSETQT INPUT IEC09000303-1-en.vsd Signale Tabelle 267:...
Seite 335: Funktionsblock Andqt
Zyklusimpuls, wenn die Funktion in die falsche Ausführungsreihenfolge gesetzt wurde. ANDQT INPUT1 INPUT2 NOUT INPUT3 INPUT4 IEC09000297-1-en.vsd IEC09000297 V1 EN Signale Tabelle 270: ANDQT Eingangssignale Name Standard Beschreibung INPUT1 BOOLEAN Eingangssignal 1 INPUT2 BOOLEAN Eingangssignal 2 INPUT3 BOOLEAN Eingangssignal 3 INPUT4 BOOLEAN Eingangssignal 4 REC650 Technisches Handbuch...
Seite 336: Speicherbaustein Sr-Flip-Flop (Srmemoryqt)
Status zurückkehrt oder zurückgesetzt wird. Die SRMEMORYQT-Funktion überträgt Qualitäts-, Zeit- und Werteinformationen. Tabelle 272: SRMEMORYQT-Funktionalität RESET NOUT Wenn der Speicher -Parameter auf Ein gesetzt ist, wird das Ausgangsergebnis gespeichert. Funktionsblock SRMEMORYQT RESET NOUT IEC09000301-1-en.vsd REC650 Technisches Handbuch...
Seite 337: Speicherbaustein Rs-Flip-Flop (Rsmemoryqt)
Ausgang von zwei Eingängen setzen oder zurücksetzen kann. Jeder RSMEMORYQT-Funktionsblock hat zwei Ausgänge, wobei einer invertiert ist. Die Speichereinstellung entscheidet, ob der Flipflop nach einem Stromausfall wieder in den vorherigen Status zurückkehrt oder zurückgesetzt wird. Tabelle 276: RSMEMORYQT-Funktionalität RESET NOUT REC650 Technisches Handbuch...
Seite 338: Funktionsblock Invalidqt
Name Beschreibung BOOLEAN Ausgangssignal NOUT BOOLEAN Invertiertes Ausgangssignal Einstellungen Tabelle 279: RSMEMORYQT Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Memory Betriebsmodus der Speicherfunktion 9.3.2.10 Funktionsblock INVALIDQT Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer INVALIDQT-Funktionsblock INVALIDQT REC650 Technisches Handbuch...
Seite 339 Melde-Eingang 8 INPUT9 BOOLEAN Melde-Eingang 9 INPUT10 BOOLEAN Melde-Eingang 10 INPUT11 BOOLEAN Melde-Eingang 11 INPUT12 BOOLEAN Melde-Eingang 12 INPUT13 BOOLEAN Melde-Eingang 13 INPUT14 BOOLEAN Melde-Eingang 14 INPUT15 BOOLEAN Melde-Eingang 15 INPUT16 BOOLEAN Melde-Eingang 16 VALID BOOLEAN Eingänge Gültig/Ungültig REC650 Technisches Handbuch...
Seite 340: Funktionsblock Einzelanzeige-Signalkombination (Indcombspqt)
Der einfache Positionseingang wird auf den Werteteil von Ausgang SP_OUT kopiert. Der TIME-Eingang wird auf den Werteteil von Ausgang SP_OUT kopiert. Die Statuseingangsbits werden auf den entsprechenden Werteteil von Ausgangs SP_OUT kopiert. Wenn sich Status oder Wert am SP_OUT-Ausgang ändern, wird das Ereignis-Bit im Statusteil geändert. REC650 Technisches Handbuch...
Seite 341: Funktionsblock Einzelanzeige-Signalextrahierung (Indextspqt)
Parametriertool (PCM600). 9.3.2.12 Funktionsblock Einzelanzeige-Signalextrahierung (INDEXTSPQT) Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Funktionsblock Anzeigesignalextraktor INDEXTSPQT Funktionen Der Wertteil des einfachen Positionseingangs wird auf den SI_OUT-Ausgang kopiert. Der Zeitteil des einfachen Positionseingangs wird auf den TIME-Ausgang kopiert. REC650 Technisches Handbuch...
Seite 342: Technische Daten
Die Funktion verfügt über keine Parameter in der lokalen HMI oder im Bedien- und Parametriertool (PCM600). 9.3.3 Technische Daten Tabelle 286: Konfigurierbare logische Funktionsblöcke Logikblock Menge mit Zykluszeit Bereich bzw. Wert Genauigkeit 5 ms 20 ms 100 ms LogicAND LogicOR LogicXOR LogicInverter LogicSRMemory LogicGate Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 343: Festsignale (Fxdsign)
Die Funktion für feste Signale (FXDSIGN) erzeugt verschiedene, voreingestellte (feste) Signale, die bei der Konfiguration eines Geräts verwendet werden können, entweder zur Forcierung der ungenutzten Eingänge in den anderen Funktionsblöcken auf einen bestimmten Wert oder zur Erstellung einer bestimmten Logik. REC650 Technisches Handbuch...
Seite 344: Funktionsblock
1MRK511204-UDE - Logik 9.4.3 Funktionsblock FXDSIGN INTZERO INTONE INTALONE REALZERO STRNULL ZEROSMPL GRP_OFF =IEC09000037=1=de=Original.vsd IEC09000037 V1 DE Abb. 149: FXDSIGN Funktionsblock 9.4.4 Signale Tabelle 288: FXDSIGN Ausgangssignale Name Beschreibung BOOLEAN Signal logisch "0" BOOLEAN Signal logisch "1" INTZERO INTEGER Integer Signal "0"...
Seite 345: Umwandlung Von Ganzzahl Zu Boolescher B16I
Ganzzahl benutzt. 9.5.3 Funktionsblock B16I BLOCK IN10 IN11 IN12 IN13 IN14 IN15 IN16 IEC09000035-1-en.vsd IEC09000035 V1 DE Abb. 150: B16I Funktionsblock 9.5.4 Signale Tabelle 289: B16I Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion BOOLEAN Eingang 1 BOOLEAN Eingang 2 Fortsetzung auf nächster Seite...
Seite 346: Einstellungen
Ausgangswert 9.5.7 Funktionsweise Der Funktionsblock zur Umwandlung von Boolesche 16 zu Ganzzahl (B16I) wird benutzt, um eine Reihe von 16 binären (logischen) Signalen in eine Ganzzahl umzuwandeln. Der BLOCK-Eingang friert den Ausgang bei dem letzten Wert ein. REC650 Technisches Handbuch...
Seite 347: Umwandlung Von Ganzzahl Zu Boolescher Mit Logischer Knotendarstellung B16Ifcvi
(logischen) Signalen bestehenden Satzes in eine Integerzahl genutzt. 9.6.3 Funktionsblock B16IFCVI BLOCK IN10 IN11 IN12 IN13 IN14 IN15 IN16 IEC09000624-1-en.vsd IEC09000624 V1 DE Abb. 151: B16IFCVI Funktionsblock 9.6.4 Signale Tabelle 292: B16IFCVI Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion BOOLEAN Eingang 1 BOOLEAN Eingang 2 Fortsetzung auf nächster Seite...
Seite 348: Einstellungen
Die Funktion zur Umwandlung der Booleschen 16 in eine Ganzzahl mit Repräsentation eines logischen Knotens (B16IFCVI) wird benutzt, um eine Reihe von 16 binären (logischen) Signalen in eine Ganzzahl umzuwandeln. Der BLOCK- Eingang friert den Ausgang bei dem letzten Wert ein. REC650 Technisches Handbuch...
Seite 349: Umwandlung Von Ganzzahl Zu Boolescher Ib16A
OUT5 OUT6 OUT7 OUT8 OUT9 OUT10 OUT11 OUT12 OUT13 OUT14 OUT15 OUT16 IEC09000036-1-en.vsd IEC09000036 V1 DE Abb. 152: IB16A Funktionsblock 9.7.4 Signale Tabelle 295: IB16A Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion INTEGER Integer Eingang REC650 Technisches Handbuch...
Seite 350: Einstellungen
Werten ein. Umwandlung von Boolescher 16 zu Ganzzahl mit logischer Knotendarstellung IB16FCVB 9.8.1 Identifikation Funktionsbeschreibung IEC 61850 Identifi‐ IEC 60617 Identifi‐ ANSI/IEEE C37.2 zierung zierung Nummer Umwandlung von Ganzzahl zu Boole‐ IB16FCVB scher 16 mit logischer Knotendarstel‐ lung REC650 Technisches Handbuch...
Seite 351: Funktionalität
OUT5 OUT6 OUT7 OUT8 OUT9 OUT10 OUT11 OUT12 OUT13 OUT14 OUT15 OUT16 IEC09000399-1-en.vsd IEC09000399 V1 DE Abb. 153: IB16FCVB Funktionsblock 9.8.4 Signale Tabelle 297: IB16FCVB Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion PSTO INTEGER Wahl des Benutzerstandortes Tabelle 298:...
Seite 352: Einstellungen
61850. Der BLOCK Eingang friert dann die logischen Ausgänge des letzten Wertes ein. Der Bedienerpositionseingang (PSTO) legt die Schalthoheit des Bedieners fest. Die Ganzzahl kann in "Fern" Stellung der Blockierung hinzugefügt werden. Steht PSTO auf "Aus" oder "Lokal" erfolgt keine Veränderung an den Ausgängen. REC650 Technisches Handbuch...
Seite 353: Abschnitt 10 Überwachung
Die generische IEC 61850 E/A Signalübertragungsfunktion (SPGGIO), dient dazu, ein logisches Einzelsignal an andere Systeme oder Geräte in der Schaltanlage zu senden. 10.1.3 Funktionsblock SPGGIO BLOCK IEC09000237_en_1.vsd IEC09000237 V1 EN Abb. 154: SPGGIO-Funktionsblock 10.1.4 Signale Tabelle 299: SPGGIO Eingangssignale Name Standard Beschreibung BLOCK...
Seite 354: Funktionsweise
16 Logiksigbalen an andere Systeme oder Geräte in der Schaltanlage. 10.2.3 Funktionsblock SP16GGIO BLOCK ^IN1 ^IN2 ^IN3 ^IN4 ^IN5 ^IN6 ^IN7 ^IN8 ^IN9 ^IN10 ^IN11 ^IN12 ^IN13 ^IN14 ^IN15 ^IN16 IEC09000238_en_1.vsd IEC09000238 V1 EN Abb. 155: SP16GGIO-Funktionsblock REC650 Technisches Handbuch...
Seite 355: Signale
Handbuch beschrieben verwendet und definiert werden, welcher Funktionsblock in welchem Gerät oder System diese Informationen erhalten sollt. Die 16 Ausgangssignale zeigen den Eingangsstatus für jeden Eingang sowie einen Ausgang des Typs "OR" kombiniert für alle 16 Eingangssignale an. Diese Ausgangssignale werden im PST verwarbeitet. REC650 Technisches Handbuch...
Seite 356: Allgemeine E/A-Kommunikationsfunktionen Nach Iec 61850 (Mvggio)
10.3.3 Funktionsblock MVGGIO BLOCK VALUE RANGE IEC09000239_en.vsd 10.3.4 Signale Tabelle 301: MVGGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion REAL Analogeingangswert Tabelle 302: MVGGIO Ausgangssignale Name Beschreibung VALUE REAL Betrag des Totbandwertes RANGE INTEGER Bereich REC650 Technisches Handbuch...
Seite 357: Einstellungen
Nach Erhalt eines analogen Signals an ihrem Eingang, geben IEC 61850 generische E/A Signalübertragungsfunktionen (MVGGIO) den momentanen Wert des Signals und den Bereich als Ausgangswerte an. Zugleich senden sie über IEC 61850-8-1 den Wert an andere IEC 61850 Clients in der Schaltanlage. REC650 Technisches Handbuch...
Seite 358: Messungen
Signalwerte an die Stationsebene zu melden, wenn die Änderungen eines Messwertes einen eingestellten Schwellenwert überschreiten oder ein Zeitintegral aller Änderungen seit der letzten Aktualisierung den Schwellenwert überschreitet. Messwerte können auch periodisch gemeldet werden. Die Messfunktion CVMMXU bietet die folgenden Netzgrößen: REC650 Technisches Handbuch...
Seite 359: Messungen Cvmmxn
Einstellung entweder als sofort berechnete Größen oder Durchschnittswerte über eine Zeitspanne hinweg verfügbar. 10.4.2 Messungen CVMMXN 10.4.2.1 Identifikation Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Messungen CVMMXN P, Q, S, I, U, f SYMBOL-RR V1 DE REC650 Technisches Handbuch...
Seite 360: Funktionsblock
U3P* S_RANGE P_INST P_RANGE Q_INST Q_RANGE PF_RANGE ILAG ILEAD U_RANGE I_RANGE F_RANGE IEC08000222.vsd IEC08000222 V1 EN Abb. 156: CVMMXN-Funktionsblock 10.4.2.3 Signale Tabelle 305: CVMMXN Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Stromeingänge SIGNAL GROUP Dreiphasiges Gruppensignal für Spannungsein‐ SIGNAL gänge...
Seite 361: Einstellungen
-2000.0 - 2000.0 200.0 Größter Wert in % von SBase QRepTyp Zyklisch Zyklisch Übertragungsverfahren Totband Int. Totband PFMin -1.000 - 1.000 0.001 -1.000 Kleinster Wert PFMax -1.000 - 1.000 0.001 1.000 Größter Wert Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 362 -2000.0 - 2000.0 150.0 Zweiter oberer Grenzwert in % von SBase QHiLim -2000.0 - 2000.0 120.0 Erster oberer Grenzwert in % von SBase QLowLim -2000.0 - 2000.0 -120.0 Erster unterer Grenzwert in % von SBase Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 363 0.000 - 100.000 0.001 65.000 Zweiter Oberer Grenzwert (physikali‐ scher Wert) FrHiLim 0.000 - 100.000 0.001 63.000 Erster Oberer Grenzwert (physikalischer Wert) FrLowLim 0.000 - 100.000 0.001 47.000 Erster Unterer Grenzwert (physikalischer Wert) Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 364: Anzeigewerte
REAL Scheinleistung Betrag des Totbandes REAL Wirkleistung Betrag des Totbandes REAL MVAr Blindleistung Betrag des Totbandes REAL Leistungsfaktor Betrag des Totbandes REAL Berechnete Spannung Betrag des Totbandes REAL Berechneter Stromwert des Totbandes REAL Netzfrequenz Betrag des Totbandes REC650 Technisches Handbuch...
Seite 365: Phasenstrommessung Cmmxu
Die verfügbaren Funktionsblocks eines IED hängen von der tatsächlichen Hardware (TRM) und der logischen Konfiguration im PCM600 ab. CMMXU IL1RANG IL1ANGL IL2RANG IL2ANGL IL3RANG IL3ANGL IEC08000225 V1 EN Abb. 157: CMMXU-Funktionsblock 10.4.3.3 Signale Tabelle 310: CMMXU Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Stromeingänge...
Seite 366: Einstellungen
-10.000 - 10.000 Grad 0.001 0.000 Kalibrierung Stromwinkel bei 5% von Ir IAngComp30 -10.000 - 10.000 Grad 0.001 0.000 Kalibrierung Stromwinkel bei 30% von Ir IAngComp100 -10.000 - 10.000 Grad 0.001 0.000 Kalibrierung Stromwinkel bei 100% von Ir REC650 Technisches Handbuch...
Seite 367: Anzeigewerte
Hardware (TRM) und der logischen Konfiguration im PCM600 ab. VMMXU UL12 UL12RANG UL12ANGL UL23 UL23RANG UL23ANGL UL31 UL31RANG UL31ANGL IEC08000223 V1 EN Abb. 158: VMMXU-Funktionsblock 10.4.4.3 Signale Tabelle 315: VMMXU Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Spannungsein‐ SIGNAL gänge...
Seite 368: Einstellungen
Erster Unterer Grenzwert (physikalischer Wert) ULLowLowLim 0 - 4000000 115000 Zweiter Unterer Grenzwert (physikali‐ scher Wert) ULMin 0 - 4000000 Kleinster Wert ULLimHys 0.000 - 100.000 0.001 5.000 Hysterese in % de Messbereiches (gültig für alle Grenzwerte) REC650 Technisches Handbuch...
Seite 369: Anzeigewerte
Die verfügbaren Funktionsblocks eines IED hängen von der tatsächlichen Hardware (TRM) und der logischen Konfiguration im PCM600 ab. CMSQI 3I0RANG 3I0ANGL I1RANG I1ANGL I2RANG I2ANGL IEC08000221 V1 EN Abb. 159: CMSQI-Funktionsblock 10.4.5.3 Signale Tabelle 320: CMSQI Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Stromeingänge...
Seite 370: Einstellungen
Zykl.: Interval (s), Tb: In % des Messbe‐ reiches, Tb-Int: In%s I2DbRepInt 1 - 300 Zykl.: Interval (s), Tb: In % des Messbe‐ reiches, Tb-Int: In%s I2Min 0 - 500000 Kleinster Wert I2Max 0 - 500000 1300 Größter Wert Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 371 0 - 500000 1200 Zweiter Oberer Grenzwert (physikali‐ scher Wert) I2HiLim 0 - 500000 1100 Erster Oberer Grenzwert (physikalischer Wert) I2LowLim 0 - 500000 Erster Unterer Grenzwert (physikalischer Wert) I2LowLowLim 0 - 500000 Zweiter Unterer Grenzwert (physikali‐ scher Wert) REC650 Technisches Handbuch...
Seite 372: Anzeigewerte
Die verfügbaren Funktionsblocks eines IED hängen von der tatsächlichen Hardware (TRM) und der logischen Konfiguration im PCM600 ab. VMSQI 3U0RANG 3U0ANGL U1RANG U1ANGL U2RANG U2ANGL IEC08000224 V1 EN Abb. 160: VMSQI-Funktionsblock 10.4.6.3 Signale Tabelle 325: VMSQI Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Spannungsein‐...
Seite 373: Einstellungen
Zykl.: Interval (s), Tb: In % des Messbe‐ reiches, Tb-Int: In%s U2DbRepInt 1 - 300 Zykl.: Interval (s), Tb: In % des Messbe‐ reiches, Tb-Int: In%s U2Min 0 - 2000000 Kleinster Wert U2Max 0 - 2000000 106000 Größter Wert Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 374 Zweiter Oberer Grenzwert (physikali‐ scher Wert) U2HiLim 0 - 2000000 86000 Erster Oberer Grenzwert (physikalischer Wert) U2LowLim 0 - 2000000 71000 Erster Unterer Grenzwert (physikalischer Wert) U2LowLowLim 0 - 2000000 66000 Zweiter Unterer Grenzwert (physikali‐ scher Wert) REC650 Technisches Handbuch...
Seite 375: Anzeigewerte
Die verfügbaren Funktionsblocks eines IED hängen von der tatsächlichen Hardware (TRM) und der logischen Konfiguration im PCM600 ab. VNMMXU UL1RANG UL1ANGL UL2RANG UL2ANGL UL3RANG UL3ANGL IEC08000226 V1 EN Abb. 161: VNMMXU-Funktionsblock 10.4.7.3 Signale Tabelle 330: VNMMXU Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Gruppensignal für Spannungsein‐...
Seite 376: Einstellungen
UHiLim 0 - 2000000 86000 Erster Oberer Grenzwert (physikalischer Wert) ULowLim 0 - 2000000 71000 Erster Unterer Grenzwert (physikalischer Wert) ULowLowLim 0 - 2000000 66000 Zweiter Unterer Grenzwert (physikali‐ scher Wert) UMin 0 - 2000000 Kleinster Wert REC650 Technisches Handbuch...
Seite 377: Anzeigewerte
Intern anhand einer Verknüpfung der analogen Ausgangssignale zur Stördatenaufzeichnungsfunktion Phasenwinkelreferenz Alle Phasenwinkel werden bezogen auf einen definierten Referenzkanal dargestellt. Der allgemeine Einstellparameter PhaseAngleRef definiert die Referenz. Der Parameter PhaseAngleRef wird auf der lokalen HMI eingestellt unter: Konfiguration/Analogmodul/Referenz -Kanal für Servicewerte. REC650 Technisches Handbuch...
Seite 378: Nullpunktunterdrückung
Absolute Untergrenze X_RANGE=4 en05000657.vsd IEC05000657 V1 DE Abb. 162: Darstellung von Grenzwerten Jeder analoge Ausgang verfügt über einen entsprechenden Ausgang auf Überwachungsebene (X_RANGE). Das Ausgangssignal ist eine ganze Zahl im Intervall 0-4 (0: Normal, 1: erste Obergrenze überschritten, 3: zweite Obergrenze überschritten, 2: erste Untergrenze unterschritten und 4: unterhalb der zweiten...
Seite 379: Tatsächlicher Wert Der Gemessenen Größe
EinstellungXRepTyp). Der Messkanal überträgt den Wert unabhängig von der Übertragung der Amplitude oder der integrierenden Totzone. Zusätzlich zu der normalen zyklischen Übertragung überträgt das IED auch spontan, wenn ein Messwert einen der festgelegten Schwellenwerte überschreitet. IEC05000500 V1 DE Abb. 163: Periodische Übertragung REC650 Technisches Handbuch...
Seite 380: Amplitudenüberwachung Der Totzone
Werte werden mit einem Zeitintervall von einem Zyklus voneinander bestimmt. IEC99000529 V1 DE Abb. 164: Amplituden -Überwachung der Totzone Nachdem der neue Wert berichtet wurde, werden die ±ΔY Grenzen für die Totzone automatisch gesetzt. Der neue Wert wird nur berichtet wenn sich die Messgröße um einen größeren Wert verändert als in den ±ΔY Grenzen vorgegeben.
Seite 381: Messungen Cvmmxn
Überwachung von Signalen mit kleinen Variationen, die über verhältnismäßig lange Zeiträume bestehen können. Selbst wenn Integral-Totzonen- Berichterstattung selektiert wurde, findet auch eine 30 Sekunden zyklische Berichterstattung im "Hintergrund" statt. IEC99000530 V1 DE Abb. 165: Berichterstattung mit Integral-Totzonen-Überwachung 10.4.8.2 Messungen CVMMXN Betriebsart Die Messfunktion muss an den drei Leiterstrom und drei Leiter-Erde- Spannungseingängen im Konfigurations-Tool (Gruppensignale) angeschlossen...
Seite 382 (Gleichung 48) bar ist EQUATION1396 V1 DE Wird benutzt × = × × wenn nur U Phase-Erde - (Gleichung 49) Spannung EQUATION1397 V1 DE verfügbar ist (Gleichung 50) EQUATION1398 V1 DE Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 383 Stromvektor dem Spannungsvektor nacheilt. Binärausgangssignal ILEAD wird auf Eins gesetzt wenn der Stromvektor dem Spannungsvektor voreilt. Jeder analoge Ausgang verfügt über einen entsprechenden Ausgang auf Überwachungsebene (X_RANGE). Das Ausgangssignal ist eine ganze Zahl im Intervall 0-4, siehe Abschnitt "Überwachung der Messungen". REC650 Technisches Handbuch...
Seite 384: Kalibrierung Der Analogeingänge
Grad kompensation Gemessener Strom % von Ir IEC05000652 V2 DE Abb. 166: Kalibrierkurven Die erste Strom- und Spannungsphase in den Gruppensignalen wird als Referenz verwendet und die Kompensation von Amplitude und Winkel wird für zugehörige Eingangssignale verwendet. Tiefpass-Filterung Um den Einfluss des Störsignals auf die Messung zu minimieren, kann eine rekursive Tiefpassfilterung für die gemessenen Werte P, Q, S, U, I und dem...
Seite 385: Kompensationseinrichtung
Kalibrierung ein hochpräziser externer Leistungsmesser erforderlich. Richtungsbestimmung CTStartPoint definiert, ob der Erdungspunkt des Stromwandlers zu dem unter Beobachtung stehenden geschützten Objekt hin oder von von ihm weg befindet. Ist alles richtig eingestellt, wird die Leistung immer zum geschützten Objekt hin gemessen. REC650 Technisches Handbuch...
Seite 386: Phasenstrommessung Cmmxu
Geschütztes Objekt VisioDocument IEC09000038-1-EN V1 DE Abb. 167: Interne IED-Ausrichtungskonvention für Messungen von P & Q Für die Praxis bedeutet dies, dass Wirk- und Blindleistung positive Werte haben, wenn sie von der Sammelschiene auf das geschützte Objekt zufließen. In umgekehrter Richtung haben sie dagegen negative Werte.
Seite 387: Phase-Phase Und Phase-Erde Spannungsmessungen Vmmxu/Vnmmxu
Tabelle 335: CVMMXN Tehcnische daten Funktion Bereich oder Wert Genauigkeit Frequenz (0.95-1.05) × f ± 2.0 mHz Strom (0.2-4.0) × I ± 0.5% von I bei I £ I ± 0.5% von I bei I > I REC650 Technisches Handbuch...
Seite 388: Ereigniszähler Cntggio
COUNTER1 VALUE2 COUNTER2 VALUE3 COUNTER3 VALUE4 COUNTER4 VALUE5 COUNTER5 VALUE6 COUNTER6 RESET IEC09000090_1_en.vsd IEC09000090 V1 EN Abb. 168: CNTGGIO-Funktionsblock 10.5.4 Signale Tabelle 336: CNTGGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion COUNTER1 BOOLEAN Eingang für Zähler 1 COUNTER2 BOOLEAN Eingang für Zähler 2...
Seite 389: Einstellungen
Produkt ein Mechanismus eingebaut, der die Anzahl der Aufzeichnungen beschränkt. Das wiederum hat zur Folge, dass es lange dauern kann (bis zu mehreren Minuten) bis ein neuer Wert im Flash-Speicher gespeichert ist. Wird ein neuer CNTGGIO-Wert nicht abgespeichert, bevor die Hilfsspannung REC650 Technisches Handbuch...
Seite 390: Übertragung
Im Stördatenbericht, der immer Bestandteil des Gerätes ist, werden die abgetasteten Daten von allen ausgewählten Analogeingangs- und Binärsignalen, die mit dem Funktionsblock verbunden sind, d. h. maximal 40 Analog- und 96 Binärsignale, erfasst. Die Funktionalität "Stördatenbericht" ist eine allgemeine Bezeichnung für mehrere Funktionen: REC650 Technisches Handbuch...
Seite 391: Störbericht Drprdre
Tool für die Störungsanalyse weiter analysiert werden. 10.6.2 Störbericht DRPRDRE 10.6.2.1 Kennung Funktionsbeschreibung IEC 61850 Identifi‐ IEC 60617 Identifi‐ ANSI/IEEE C37.2 zierung zierung Nummer Störbericht DRPRDRE 10.6.2.2 Funktionsblock DRPRDRE DRPOFF RECSTART RECMADE CLEARED MEMUSED IEC09000346-1-en.vsd IEC09000346 V1 EN Abb. 169: DRPRDRE-Funktionsblock REC650 Technisches Handbuch...
Seite 392: Signale
Tabelle 343: DRPRDRE Anzeigewerte Name Anzeigenbereich Einheit Beschreibung MemoryUsed INTEGER Speichernutzung (0-100%) UnTrigStatCh1 BOOLEAN Störschreiber gestartet Unterschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 1 OvTrigStatCh1 BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 1 Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 393 OvTrigStatCh7 BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 7 UnTrigStatCh8 BOOLEAN Störschreiber gestartet Unterschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 8 OvTrigStatCh8 BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 8 Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 394 OvTrigStatCh14 BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 14 UnTrigStatCh15 BOOLEAN Störschreiber gestartet Unterschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 15 OvTrigStatCh15 BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 15 Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 395 OvTrigStatCh21 BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 21 UnTrigStatCh22 BOOLEAN Störschreiber gestartet Unterschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 22 OvTrigStatCh22 BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 22 Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 396 OvTrigStatCh28 BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 28 UnTrigStatCh29 BOOLEAN Störschreiber gestartet Unterschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 29 OvTrigStatCh29 BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 29 Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 397 OvTrigStatCh35 BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 35 UnTrigStatCh36 BOOLEAN Störschreiber gestartet Unterschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 36 OvTrigStatCh36 BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 36 Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 398: Messwerte
BOOLEAN Störschreiber gestartet Überschreitung des Trig‐ gerschwellwertes Ana‐ logkanal 40 FaultNumber INTEGER Störschriebnummer 10.6.2.6 Messwerte Tabelle 344: DRPRDRE-Messwerte Bezeichnung Standard Beschreibung ManTrig BOOLEAN Manuelle Auslösung des Störberichts ClearDist BOOLEAN Löschen aller Störschriebe ClearProcessEv BOOLEAN Löschen aller Prozessereignisse REC650 Technisches Handbuch...
Seite 399: Analoge Eingangssignale (Axradr)
^GRPINPUT6 ^GRPINPUT7 ^GRPINPUT8 ^GRPINPUT9 ^GRPINPUT10 IEC09000348-1-en.vsd IEC09000348 V1 EN Abb. 170: A1RADR-Funktionsblock, Analogeingänge, Beispiel für A1RADR, A2RADR und A3RADR 10.6.3.3 Signale Eingangssignale A1RADR bis A3RADR Die Tabellen der Eingangssignale für A1RADR, A2RADR und A3RADR unterscheiden sich lediglich in ihrer GRPINPUT-Nummer.
Seite 400: Einstellungen
A1RADR "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation01 Funktion Ein/Aus Operation02 Funktion Ein/Aus Operation03 Funktion Ein/Aus Operation04 Funktion Ein/Aus Operation05 Funktion Ein/Aus Operation06 Funktion Ein/Aus Operation07 Funktion Ein/Aus Operation08 Funktion Ein/Aus Operation09 Funktion Ein/Aus Operation10 Funktion Ein/Aus REC650 Technisches Handbuch...
Seite 401 0 - 5000 Triggerschwellwert bei Überschreitung für Analogkanal 4 in % des Signals NomValue05 0.0 - 999999.9 Nennwert für Analogkanal 5 UnderTrigOp05 Starte Störschreiber bei Unterschreitung des Triggerschwellwertes für Analogka‐ nal 5 Ein / Aus Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 402 9 Ein / Aus UnderTrigLe09 0 - 200 Triggerschwellwert bei Unterschreitung für Analogkanal 9 in % des Signals OverTrigOp09 Starte Störschreiber bei Überschreitung des Triggerschwellwertes für Analogka‐ nal 8 Ein / Aus Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 403: Analoge Eingangssignale (A4Radr)
Funktionsblock A4RADR ^INPUT31 ^INPUT32 ^INPUT33 ^INPUT34 ^INPUT35 ^INPUT36 ^INPUT37 ^INPUT38 ^INPUT39 ^INPUT40 IEC09000350-1-en.vsd IEC09000350 V1 EN Abb. 171: A4RADR-Funktionsblock, abgeleitete Analogeingänge 10.6.4.3 Signale Tabelle 348: A4RADR Eingangssignale Name Standard Beschreibung INPUT31 REAL Analogeingang Signal 31 INPUT32 REAL Analogeingang Signal 32...
Seite 404: Einstellungen
Analogkanal 31 in % des Signals OverTrigOp31 Starte Störschreiber bei Überschreitung des Triggerschwellwertes für Analogka‐ nal 31 Ein / Aus OverTrigLe31 0 - 5000 Triggerschwellwert bei Überschreitung für Analogkanal 31 in % des Signals Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 405 0.0 - 999999.9 Bemessungswert für Analogkanal 36 UnderTrigOp36 Starte Störschreiber bei Unterschreitung des Triggerschwellwertes für Analogka‐ nal 36 Ein / Aus UnderTrigLe36 0 - 200 Triggerschwellwert bei Unterschreitung für Analogkanal 36 in % des Signals Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 406 Triggerschwellwert bei Unterschreitung für Analogkanal 40 in % des Signals OverTrigOp40 Starte Störschreiber bei Überschreitung des Triggerschwellwertes für Analogka‐ nal 40 Ein / Aus OverTrigLe40 0 - 5000 Triggerschwellwert bei Überschreitung für Analogkanal 40 in % des Signals REC650 Technisches Handbuch...
Seite 407: Binäreingangssignale (Bxrbdr)
^INPUT12 ^INPUT13 ^INPUT14 ^INPUT15 ^INPUT16 IEC09000352-1-en.vsd IEC09000352 V1 EN Abb. 172: B1RBDR-Funtkionsblock, Binäreingänge, Beispiel für B1RBDR bis B6RBDR 10.6.5.3 Signale Eingangssignale B1RBDR bis B6RBDR Die Tabellen über die Eingangssignale für B1RBDR bis B6RBDR sind alle ähnlich und unterscheiden sich lediglich hinsichtlich INPUT und Beschreibungsnummer.
Seite 408: Einstellungen
B6RBDR, channel81 bis channel96 Tabelle 352: B1RBDR "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung TrigDR01 Triggerfunktion Ein/Aus SetLED01 LED an HMI für Binäreingang 1 setzen Anregung Auslösung Anregung+Auslö‐ sung TrigDR02 Triggerfunktion Ein/Aus Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 409 Auslösung Anregung+Auslö‐ sung TrigDR08 Triggerfunktion Ein/Aus SetLED08 LED an HMI für Binäreingang 8 setzen Anregung Auslösung Anregung+Auslö‐ sung TrigDR09 Triggerfunktion Ein/Aus SetLED09 LED an HMI für Binäreingang 9 setzen Anregung Auslösung Anregung+Auslö‐ sung Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 410 LED an HMI für Binäreingang 14 setzen Anregung Auslösung Anregung+Auslö‐ sung TrigDR15 Triggerfunktion Ein/Aus SetLED15 LED an HMI für Binäreingang 15 setzen Anregung Auslösung Anregung+Auslö‐ sung TrigDR16 Triggerfunktion Ein/Aus SetLED16 LED an HMI für Binäreingang 16 setzen Anregung Auslösung Anregung+Auslö‐ sung REC650 Technisches Handbuch...
Seite 411 Anzeigemaskierung für Binäreingang 11 Anzeigen TrigLevel12 Trigger bei 0 Trigger bei 1 Trigger bei positiver (1) oder negativer Trigger bei 1 (0) Flanke für Binäreingang 12 IndicationMa12 Verbergen Verbergen Anzeigemaskierung für Binäreingang 12 Anzeigen Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 412: Funktionsweise
Verbindungen zwischen Störschrieb, enthaltenen Funktionen und Funktionsblöcken. Ereignisliste, Ereignisaufzeichnung und Meldungen verwenden Informationen aus den binären Eingangsfunktionsblocks (BxRBDR). Auslösewertaufzeichnung verwendet analoge Informationen aus den analogen Eingangsfunktionsblocks (AxRADR). Die Funktion Störschreiber bezieht Informationen aus AxRADR und BxRBDR. REC650 Technisches Handbuch...
Seite 413 Ereignisaufzeichnungen Meldungen =IEC09000337=1=de=Original.vsd IEC09000337 V1 DE Abb. 173: Störschriebfunktionen und einhergehende Funktionsblock Der gesamte Störschrieb kann Informationen über eine Reihe von Aufzeichnungen enthalten, die alle aus den Daten der oben genannten Teile kommen. Die Ereignislistenfunktion arbeitet kontinuierlich, unabhängig von Störauslösung, Aufzeichnungsdauer usw.
Seite 414: Störinformationen
Die aufgezeichneten Auslösewerte umfassen Vektoren ausgewählter analoger Signale vor und während der Störung. Siehe Abschnitt Störfallmesswertaufzeichnung für detaillierte Informationen. 10.6.6.6 Stördatenaufzeichnung Die Stördatenaufzeichnung zeichnet analoge und binäre Signaldaten vor, während und nach der Störung auf. Siehe Abschnitt Stördatenaufzeichnung für detaillierte Informationen. REC650 Technisches Handbuch...
Seite 415: Absolutzeiterfassung
P o s tF a u ltR e c T e n 0 5 0 0 0 4 8 7 .v s d IEC05000487 V1 DE Abb. 175: Definition der Aufzeichnungslänge PreFault‐ Vor-Fehler oder Aufzeichnungsdauer vor Auslösezeitpunkt. Zeit vor der Störung einschließ‐...
Seite 416: Analoge Signale
INPUT35 INPUT36 INPUT40 =IEC05000653=2=de=Original.vsd IEC05000653 V2 DE Abb. 176: Analoge Eingangs-Funktionsblöcke Die externen Eingangssignale werden erfasst, gefiltert, asymmetriert und (nach der Konfiguration) über den Funktionsblock SMAI an den AxRADR Funktionsblock als Eingangssignal bereitgestellt. Die Informationen werden mit der Abtastrate für Störfallaufzeichnung (1000 oder 1200 Hz) gespeichert.
Seite 417: Binäre Signale
96 Signalen mit lokal HMI IndicationMask=Show/Hide ausgewählt. 10.6.6.11 Auslösesignale Die Bedingungen für die Auslösung betreffen den gesamten Stördatenbericht außer der Ereignisliste, die ununterbrochen weiterläuft. Sobald die letzte Bedingung für die Auslösung erfüllt ist, wird ein vollständiger Stördatenbericht generiert. Ist REC650 Technisches Handbuch...
Seite 418: Manueller Auslöser
Funktion, die für eine Gleichstromverlagerung im Signal unempfindlich ist. Die Ansprechzeit für die Einleitung dieses bewegt sich typischerweise im Bereich eines Zyklus, also 20 ms bei einem 50-Hz-Netzwerk. Alle Informationen über Unter-/Überschreitungs-Auslösesignale sind auf der lokalen HMI und PCM600 verfügbar. REC650 Technisches Handbuch...
Seite 419: Erneutes Auslösen
Maximale Anzahl der Phasoren in der Auslösewert-Aufzeichnung pro Aufzeichnung Maximale Anzahl der Anzeigen in ei‐ nem Stördatenbericht Maximale Anzahl der Ereignisse in der Ereignis-Aufzeichnung pro Auf‐ zeichnung Maximale Anzahl der Ereignisse in 1000, Fifo-Verfahren der Ereignisliste Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 420: Meldungen
Der Nutzer kann über die lokale HMI auf diese Informationen zugreifen. 10.7.2 Funktionsblock Die Anzeigefunktion hat keinen eigenen Funktionsblock. . 10.7.3 Signale 10.7.3.1 Eingangssignale Die Anzeigefunktion kann dieselben Binäreingangssignale protokollieren wie die Stördatenaufzeichnungsfunktion. 10.7.4 Funktionsprinzip Die LED-Anzeigen zeigen diese Information an: Grüne LED: REC650 Technisches Handbuch...
Seite 421: Technische Daten
Name wird verwendet in der Störschriebfunktion , in den Anzeigen und in der Ereignisschreiberfunktion . 10.7.5 Technische Daten Tabelle 355: DRPRDRE Technische daten Funktion Wert Speicherkapazität Maximale Zahl der Meldungen, die für ei‐ ne einzige Störung angezeigt werden Maximale Anzahl an aufgenommenen Störungen REC650 Technisches Handbuch...
Seite 422: Ereignisaufzeichnung
Hauptprozessormodul mit einem Zeitstempel versehen, wogegen die binären Eingangskanäle direkt durch jedes E/A-Modul mit einem Zeitstempel versehen werden. Die Ereignisse werden über die gesamte Protokollierungszeit gesammelt (vor und nach einem Fehler sowie Grenzzeit) und am Ende jeder Aufzeichnung im Flash-Speicher des Störschreibers gespeichert. REC650 Technisches Handbuch...
Seite 423: Technische Daten
Kontrollsysteme weitergeleitet. Wenn kein Software Tool vorhanden ist, kann der Informationssuchende das örtliche HMI verwenden, um die Ereignisliste anzusehen. Um Ereignisse anzuzeigen, die auftritt, während der Zeit, während der Event-Liste in der lokalen HMI angezeigt wird, hat die Liste geschlossen und wieder eröffnet. REC650 Technisches Handbuch...
Seite 424: Funktionsblock
Gespeichert und verwaltet wird die Ereignisliste getrennt von den Stördatenaufzeichnungsinformationen . 10.9.5 Technische Daten Tabelle 357: DRPRDRE Technische daten Funktion Wert Speicherkapazität Maximale Anzahl von Ereignissen in der 1000 Liste Auflösung 1 ms Genauigkeit Abhängig von der Zeitsynchronisie‐ rung REC650 Technisches Handbuch...
Seite 425: Auslösewertaufzeichnung
Analogeingang mit der niedrigsten Zahl. Wenn ein Start punkt gefunden wurde, beginnt die Fourierbewertung der Vorfehlerwerte der komplexen Werte der Analaogsignale 1,5 Zyklen vor dem Fehlermesspunkt. Die Bewertung verwendet Messpunkte während einer Periode. REC650 Technisches Handbuch...
Seite 426: Technische Daten
(maximal 40 Analog- und 96 Binärsignale). Die Binärsignale sind dieselben, die auch in der Funktion "Ereignisaufzeichnung" zur Verfügung stehen. Die Funktion ist durch eine hohe Flexibilität charakterisiert und nicht von der Auslösung von Schutzfunktionen abhängig. Sie kann von den Schutzfunktionen nicht erkannte Störungen aufzeichnen. REC650 Technisches Handbuch...
Seite 427: Funktionsblock
Fehlerzustand vorliegt plus einer bestimmten zusätzlichen Zeit. Diese ist die Zeitdauer nach dem Triggerzeitpunkt und kann im Störschrieb festgelegt werden. Die oben genannten zwei Teile bilden einen Störschrieb. Der gesamte Speicher, der für die Störschriebe vorgesehen ist, arbeitet als zyklischer Zwischenspeicher. Wenn REC650 Technisches Handbuch...
Seite 428: Speicher Und Speicherung
Informationen und stellt die Aufzeichnung benutzerfreundlich dar. Allgemein: • Stationsname, Objektname und Gerätename • Datum und Zeit für die Auslösung der Störung • Aufzeichnungsnummer • Abtastrate • Quelle der Zeitsynchronisierung • Aufzeichnungslängen • Aktiviertes Auslösesignal • Aktiver Parametersatz Analog: REC650 Technisches Handbuch...
Seite 429: Technische Daten
Maximale Gesamt-Aufzeichnungsdauer (3,4 s Aufzeichnungsdauer und ma‐ 340 Sekunden (100 ximale Anzahl von Kanälen, typischer Wert) Aufnahmen) bei 50 Hz 280 Sekunden (80 Auf‐ nahmen) bei 60 Hz 10.12 Messwerterweiterungsblock (MVEXP) 10.12.1 Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Messwert-Expansionsblock MVEXP REC650 Technisches Handbuch...
Seite 430: Functionalität
über zweitem oberen Grenzwert. Die Ausgangssignale können in der konfigurierbaren Logik als Bedingungen verwendet werden. 10.12.3 Funktionsblock MVEXP RANGE* HIGHHIGH HIGH NORMAL LOWLOW =IEC09000215=1=de=Original.vsd IEC09000215 V1 DE Abb. 177: MVEXP Funktionsblock 10.12.4 Signale Tabelle 360: MVEXP Eingangssignale Name Standard Beschreibung RANGE INTEGER Bereich der Messwerte Tabelle 361:...
Seite 431: Einstellungen
High High NORMAL High HIGH High HIGHHIGH High 10.13 Stationsbatterieüberwachung SPVNZBAT 10.13.1 Identifikation Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Stationsbatterieüberwachungsfunktion SPVNZBAT U<> 10.13.2 Funktionalität Die Funktion "Überwachung der Stationsbatterie SPVNZBAT" wird zur Überwachung der Batterieklemmenspannung genutzt. REC650 Technisches Handbuch...
Seite 432: Funktionsblock
Auslösezeit aus und wird zurückgesetzt, wenn die Bedingung "Batterieunter- bzw. -überspannung" nicht mehr vorhanden ist. 10.13.3 Funktionsblock SPVNZBAT U_BATT AL_ULOW BLOCK AL_UHI ST_ULOW ST_UHI GUID-2D3C21EA-75E9-4E44-AA0F-4DEA7599182A V1 DE Abb. 178: Funktionsblock 10.13.4 Signale Tabelle 363: SPVNZBAT Eingangssignale Name Standard Beschreibung U_BATT REAL 0.00 Zu überwachende Batterieklemmenspannung...
Seite 433: Einstellungen
Für die Ausführung der Funktion ist es erforderlich, dass in der Konfiguration mindestens einer der Ausgänge verbunden ist. Die Funktionsweise der Stationsbatterieüberwachung kann anhand eines Logikdiagramms erläutert werden. Die einzelnen Module im Diagramm werden in den folgenden Abschnitten beschrieben. GUID-9ACD1EE5-61C1-4CB8-9AF0-6F43292FC547 V2 DE Abb. 179: Logikdiagramm REC650 Technisches Handbuch...
Seite 434: Erkennung Niedriger Pegel
Obergrenze für Batteriean‐ (60–140) % von Ubat ±0,5 % der eingestellten Batte‐ schlussspannung riespannung Rückfallverhältnis, Obergrenze >95 % Zeitglieder (0,000–60,000) s ±0,5 % ±10 ms 10.14 Isoliergasüberwachungsfunktion SSIMG 10.14.1 Identifikation Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Isoliergasüberwachungsfunktion SSIMG REC650 Technisches Handbuch...
Seite 435: Funktionalität
TEMP_ALM PRES_LO TEMP_LO SET_P_LO SET_T_LO RESET_LO IEC09000129-1-en.vsd IEC09000129 V1 DE Abb. 180: SSIMG-Funktionsblock 10.14.4 Signale Die Eingänge PRESSURE und TEMP sowie die Einstellparameter PressAlmLimit, PressLOLimit, TempAlarmLimit und TempLOLimit werden in der ersten Version der 650er Serie nicht unterstützt. Tabelle 368:...
Seite 436: Einstellungen
Leistungsschalter werden sowohl Alarmsignale ausgegeben als auch angezeigt, wenn der Druck unterhalb des Alarmauslösewerts bzw. unterhalb des Verriegelungsauslösewerts liegt. Wenn das Eingangssignal PRES_ALM hoch ist, welches anzeigt, dass der Gasdruck im Leistunsschalter unterhalb des Alarmauslösewerts liegt, initiiert die Funktion das Signal PRES_ALM nach Ablauf REC650 Technisches Handbuch...
Seite 437: Technische Daten
Funktionalität Die Funktion "Isolierflüssigkeit-Überwachung" (SSIML) wird für die Überwachung des Leistungsschalterzustands genutzt. Als Eingangssignale für die Funktion dienen binäre Informationen auf Basis des Ölstands im Leistungsschalter. Des Weiteren generiert die Funktion Alarme auf Grundlage der erhaltenen Informationen. REC650 Technisches Handbuch...
Seite 438: Funktionsblock
LEVEL_LO TEMP_LO SET_L_LO SET_T_LO RESET_LO IEC09000128-1-en.vsd IEC09000128 V1 DE Abb. 181: SSIML-Funktionsblock 10.15.4 Signale Die Eingänge LEVEL und TEMP zusammen mit den Einstellungen LevelAlmLimit, LevelLOLimit, TempAlarmLimit und TempLOLimit werden in der ersten Version der 650er Serie nicht unterstützt. Tabelle 372:...
Seite 439: Einstellungen
Grund von plötzlichen Änderungen im Ölstand ein Alarm ausgelöst wird. Wenn der Ölstand im Leistungsschalter die Grenzwerte länger als durch die festgelegten Zeitverzögerungen vorgesehen unterschreitet, werden die beiden entsprechenden Signale LVL_ALM (Ölstand unter Alarmauslösewert) und LVL_LO (Ölstand unter Verriegelungsauslösewert) ausgelöst. REC650 Technisches Handbuch...
Seite 440: Technische Daten
Wert erreicht hat. Die Energie wird aus den gemessenen Eingangsströmen als Summe der I t-Werte berechnet. Die Alarme werden erzeugt, wenn die berechneten Werte die Grenzwerteinstellungen überschreiten. Die Funktion beinhaltet eine Sperre. Falls gewünscht, können die Ausgänge der Funktion gesperrt werden. REC650 Technisches Handbuch...
Seite 441: Funktionsblock
BOOLEAN Anzahl der LS Schaltvorgänge überschreitet den Alarmwert OPRLOALM BOOLEAN Anzahl der LS Schaltvorgänge überschreitet den Verriegelungswert IACCALM BOOLEAN Aufsummierte Stromleistung I²t, Alarmwert über‐ schritten IACCLOAL BOOLEAN Aufsummierte Stromleistung I²t, Verriegelunggren‐ ze erreicht Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 442: Einstellungen
0 - 100 Korrekturfaktor für LS Ausschaltzeit CloseTimeCorr 0 - 100 Korrekturfaktor für LS Einschaltzeit DifTimeCorr -10 - 10 Korrekturfaktor Zeitdifferenz zwischen Hilfskontakt und Schalterpolen tSprngChrgAlm 0.00 - 60.00 0.01 1.00 Einstellzeit für Federaufzugsalarm Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 443: Anzeigewerte
I²t, Phase L2 IACCL3 REAL Aufsummierte Stromleis‐ tung I²t, Phase L3 10.16.7 Funktionsprinzip Die Funktion zur Leistungsschalterstatusüberwachung enthält verschiedene Subfunktionen zum Überwachen und Messen. Die Funktionen können über den Einstellparameter Auslösung aktiviert bzw. deaktiviert werden. Die entsprechenden REC650 Technisches Handbuch...
Seite 444 Parameterwerte sind "Ein" und "Aus". Die Auslösezähler werden gelöscht, sobald Auslösung auf "Aus" gesetzt wird. Das Auslösen der Funktion kann anhand eines Moduldiagramms beschrieben werden. Die im Diagramm enthaltenen Module werden im Folgenden näher beschrieben. GUID-FE21BBDC-57A6-425C-B22B-8E646C1BD932 V1 DE Abb. 182: Funktionales Moduldiagramm REC650 Technisches Handbuch...
Seite 445: Leistungsschalterstatus
Position steht. Das Auslösen der Leistungsschalterstatusüberwachung kann anhand eines Moduldiagramms beschrieben werden. Die im Diagramm enthaltenen Module werden im Folgenden näher beschrieben. GUID-60ADC120-4B5A-40D8-B1C5-475E4634214B V1 DE Abb. 183: Funktionales Moduldiagramm zur Überwachung des Leistungsschalterstatus Phasenstromprüfung Dieses Modul vergleicht die drei Phasenströme mit dem Einstellparameter AccDisLevel.
Seite 446: Inaktivitätszeitgeber
Abschnitt 10 1MRK511204-UDE - Überwachung GUID-82C88B52-1812-477F-8B1A-3011A300547A V1 DE Abb. 184: Funktionales Moduldiagramm zur Berechnung der inaktiven Tage und des Alarms für die Leistungsschalterfunktionsüberwachung Inaktivitätszeitgeber Das Modul berechnet die Anzahl der Tage, die der Leistungsschalter inaktiv, d. h. in demselben geöffneten oder geschlossenen Zustand geblieben ist. Die Berechnung erfolgt über die Überwachung der Zustände der POSOPEN und...
Seite 447: Schaltzeitberechnung
Wert, wird der Ausgang TRVTOAL aktiviert. Wenn dagegen die gemessene Schließungsschaltzeit länger ist, als der im Parameter tCloseAlm eingestellte Wert, wird der Ausgang TRVTCAL aktiviert. Außerdem können die Alarmsignale TRVTCAL und TRVTOAL durch Aktivieren des Eingangs BLOCK blockiert werden. REC650 Technisches Handbuch...
Seite 448: Auslösezähler
Das Auslösen der Subfunktion kann anhand eines Moduldiagramms beschrieben werden. Die im Diagramm enthaltenen Module werden im Folgenden näher beschrieben. GUID-FF1221A4-6160-4F92-9E7F-A412875B69E1 V1 DE Abb. 186: Funktionales Moduldiagramm zum Zählen der Auslösevorgänge des Leistungsschalters Auslösezähler Der Auslösezähler zählt die Anzahl der Auslösungen auf Basis der Statusänderung der binären Hilfskontakteingänge POSCLOSE und POSOPEN.
Seite 449: Energiezählung
Abschnitt 10 1MRK511204-UDE - Überwachung GUID-DAC3746F-DFBF-4186-A99D-1D972578D32A V1 DE Abb. 187: Funktionales Moduldiagramm zur Berechnung der akkumulierten Energie und des Alarms Energiezählung Dieses Modul berechnet die akkumulierte Energie I t. Der Faktor y wird über die Einstellung CurrExp festgelegt. Die Zählung wird durch die "Offen"-Ereignisse von Eingang POSCLOSE initiiert.
Seite 450: Restnutzungsdauer Des Leistungsschalters
Das Auslösen der Restnutzungsdauer der Leistungsschaltersubfunktion kann anhand eines Moduldiagramms beschrieben werden. Die im Diagramm enthaltenen Module werden im Folgenden näher beschrieben. GUID-1565CD41-3ABF-4DE7-AF68-51623380DF29 V1 DE Abb. 189: Funktionales Moduldiagramm zur Einschätzung der Nutzungsdauer des Leistunsschalters Einschätzung der Nutzungsdauer des Leistungsschalters Das Modul zur Einschätzung der Nutzungsdauer des Leistungsschalters berechnet...
Seite 451: Federlastanzeige Des Leistungsschalters
10.16.7.7 Federlastanzeige des Leistungsschalters Die Subfunktion zur Anzeige der Federlast des Leistungsschalters berechnet die Spannzeit der Feder. Das Auslösen der Subfunktion kann anhand eines Moduldiagramms beschrieben werden. Die im Diagramm enthaltenen Module werden im Folgenden näher beschrieben. REC650 Technisches Handbuch...
Seite 452: Federspannzeitmessung
Abschnitt 10 1MRK511204-UDE - Überwachung GUID-37EB9FAE-8129-45AB-B9F7-7F7DC829E3ED V1 DE Abb. 190: Funktionales Moduldiagramm von Federlastanzeige und Alarm des Leistungsschalters Federspannzeitmessung Die beiden binären Eingänge SPRCHRGN und SPRCHRGD zeigen an, dass der Spannvorgang der Feder gestartet wurde bzw. abgeschlossen ist. Die Federspannzeit wird aus der Differenz dieser beiden Signalzeitwerte berechnet.
Seite 453: Technische Daten
±0,5 % ±10 ms schlossene Wegezeit Einstellen des Alarms für Feder‐ (0,00–60,000) s ±0,5 % ±10 ms spannzeit Zeitverzögerung für Gasdruck- (0,00–60,000) s ±0,5 % ±10 ms Alarm Zeitverzögerung für Gasdruck- (0,00–60,000) s ±0,5 % ±10 ms Sperre REC650 Technisches Handbuch...
Seite 455: Abschnitt 11 Messung
11.1.3 Funktionsblock PCGGIO BLOCK INVALID READ_VAL RESTART BI_PULSE* BLOCKED RS_CNT NEW_VAL ^SCAL_VAL =IEC09000335=1=de=Original.vsd IEC09000335 V1 DE Abb. 192: PCGGIO-Funktionsblock 11.1.4 Signale Tabelle 381: PCGGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion READ_VAL BOOLEAN Startet eine zusätzliche Pulszählung BI_PULSE BOOLEAN Verbinde Binäreingänge für Messung...
Seite 456: Einstellungen
Wirkarbeit Scheinarbeit Blindarbeit tReporting 1 - 3600 Wiederholrate für die Übertragung des Zählerstandes 11.1.6 Überwachte Daten Tabelle 384: PCGGIO Anzeigewerte Name Anzeigenbereich Einheit Beschreibung CNT_VAL INTEGER Aktueller Pulszähler‐ stand SCAL_VAL REAL Skalierter Wert mit Zeit- und Statusinformation REC650 Technisches Handbuch...
Seite 457: Funktionsweise
Der Anschluss BI_PULSE ist an den Eingang des Funktionsblocks für das Binäreingangs-/-ausgangsmodul (BIO) angeschlossen. Der Eingang RS_CNT wird für die Rücksetzung des Zählers verwendet. Jeder PCGGIO -Funktionsblock verfügt über vier binäre Ausgangssignale, die zur Ereignisaufzeichnung verwendet werden können: INVALID, RESTART, REC650 Technisches Handbuch...
Seite 458: Technische Daten
PCGGIO Technische Daten Funktion Einstellbereich Genauigkeit Zykluszeit für Meldung des (1–3600) s Zählerwertes 11.2 Energiezählung und Bedarfsverarbeitung ETPMMTR 11.2.1 Identifikation Funktionsbeschreibung IEC 61850 Identifi‐ IEC 60617 Identifi‐ ANSI/IEEE C37.2 zierung zierung Nummer Energieberechnung und Bedarfshand‐ ETPMMTR ling REC650 Technisches Handbuch...
Seite 459: Funktionalität
RSTDMD ERRPULSE EAFALM EARALM ERFALM ERRALM EAFACC EARACC ERFACC ERRACC MAXPAFD MAXPARD MAXPRFD MAXPRRD IEC09000104 V1 DE Abb. 193: ETPMMTR Funktionsblock 11.2.4 Signale Tabelle 386: ETPMMTR-Eingangssignale Bezeichnung Standard Beschreibung REAL Gemessene Wirkleistung REAL Gemessene Blindleistung STACC BOOLEAN Beginn der Energiewertzählung...
Seite 460: Einstellungen
0.000 - 60.000 0.001 1.000 Impulslänge EIN für Energiezählung tEnergyOffPls 0.000 - 60.000 0.001 0.500 Impulslänge AUS für Energiezählung EAFAccPlsQty 0.001 - 10000.000 0.001 100.000 Impulskonstante für Zählung der Wirk‐ energie in Vorwärtsrichtung Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 461: Anzeigewerte
Tabelle 390: ETPMMTR Anzeigewerte Name Anzeigenbereich Einheit Beschreibung EAFACC REAL Aufsummierte Wirkarbeit in Vorwärtsrichtung EARACC REAL Aufsummierte Wirkarbeit in Rückwärtsrichtung ERFACC REAL MVArh Aufsummierte ind. Blind‐ arbeit ERRACC REAL MVArh Aufsummierte kap. Blind‐ arbeit Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 462: Funktionsweise
CVMMXN P_INST Q_INST STACC TRUE RSTACC FALSE RSTDMD FALSE IEC09000106.vsd IEC09000106 V1 DE Abb. 194: Verbindung von Energieberechnung und Bedarfshandlingfunktion (ETPMMTR) zur Messwertefunktion (CVMMXN) 11.2.8 Technische Daten Tabelle 391: ETPMMTRTechnische daten Funktion Bereich oder Wert Genauigkeit Energiemessung kWh Export/Import, kvarh Export/ Eingang vom MMXU.
Seite 463: Abschnitt 12 Stationskommunikation
Auf die Stördatendateien wird über das Protokoll IEC 61850-8-1 zugegriffen. Diese Dateien stehen allen Ethernet-basierten Anwendungen im COMTRADE- Standardformat zur Verfügung. Des Weiteren sendet und empfängt das Gerät mit dem IEC-61850-8-1-GOOSE-Profil Binärsignale von anderen Geräten. Es erfüllt REC650 Technisches Handbuch...
Seite 464: Einstellungen
IEC61850-8-1 "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Betrieb Ein/Aus GOOSE Vorderseite LAN1 Port für GOOSE Kommunikation LAN1 12.2.4 Technische Daten Tabelle 394: IEC 61850-8-1 Kommunikationsprotokoll Funktion Wert Protokoll IEC 61850-8-1 Kommunikationsgeschwindigkeit für die IEDs 100BASE-FX REC650 Technisches Handbuch...
Seite 465: Horizontale Kommunikation Über Goose Für Verriegelung
Abschnitt 12 1MRK511204-UDE - Stationskommunikation 12.3 Horizontale Kommunikation über GOOSE für Verriegelung 12.3.1 Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE- fikation fikation C37.2-Nummer Horizontale Kommunikation über GO‐ GOO‐ OSE für Verriegelung SEINTLKRCV REC650 Technisches Handbuch...
Seite 466: Funktionsblock
^APP11_CL APP11VAL ^APP12_OP ^APP12_CL APP12VAL ^APP13_OP ^APP13_CL APP13VAL ^APP14_OP ^APP14_CL APP14VAL ^APP15_OP ^APP15_CL APP15VAL COM_VAL IEC09000099_1_en.vsd IEC09000099 V1 EN Abb. 195: GOOSEINTLKRCV Funktionsblock 12.3.3 Signale Tabelle 395: GOOSEINTLKRCV Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Ausgänge REC650 Technisches Handbuch...
Seite 467 Gerät 11 Position ist geschlossen APP11VAL BOOLEAN Gerät 11 Position ist gültig APP12_OP BOOLEAN Gerät 12 Position ist geöffnet APP12_CL BOOLEAN Gerät 12 Position ist geschlossen APP12VAL BOOLEAN Gerät 12 Position ist gültig Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 468: Einstellungen
Empfangener Kommunikationstatus ist gültig 12.3.4 Einstellungen Tabelle 397: GOOSEINTLKRCV "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Betrieb Ein/Aus 12.4 GOOSE-Binärempfang (GOOSEBINRCV) 12.4.1 Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Binärsignalempfang für GOOSE GOOSEBINRCV REC650 Technisches Handbuch...
Seite 469: Funktionsblock
OUT10VAL ^OUT11 OUT11VAL ^OUT12 OUT12VAL ^OUT13 OUT13VAL ^OUT14 OUT14VAL ^OUT15 OUT15VAL ^OUT16 OUT16VAL IEC09000236_en.vsd IEC09000236 V1 EN Abb. 196: GOOSEBINRCV-Funktionsblock 12.4.3 Signale Tabelle 398: GOOSEBINRCV Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Ausgänge Tabelle 399: GOOSEBINRCV Ausgangssignale Name Beschreibung...
Seite 470: Einstellungen
Binärausgang 15 OUT15VAL BOOLEAN Gültiger Wert am Binärausgang 15 OUT16 BOOLEAN Binärausgang 16 OUT16VAL BOOLEAN Gültiger Wert am Binärausgang 16 12.4.4 Einstellungen Tabelle 400: GOOSEBINRCV "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Betrieb Ein/Aus REC650 Technisches Handbuch...
Seite 471: Abschnitt 13 Ied-Grundfunktionen
IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Internes Fehlersignal INTERRSIG 13.1.2.2 Funktionsblock INTERRSIG FAIL WARNING TSYNCERR RTCERR =IEC09000334=1=de=Original.vsd IEC09000334 V1 DE Abb. 197: INTERRSIG-Funktionsblock 13.1.2.3 Signale Tabelle 401: INTERRSIG Ausgangssignale Name Beschreibung FAIL BOOLEAN Interner Fehler WARNING BOOLEAN Gerätewarnung TSYNCERR BOOLEAN Fehler der Zeitsynchronisation...
Seite 472: Einstellungen
Alarmkontakts (INTERNAL FAIL) auf dem Stromversorgungsmodul bezogen werden. Dieses Ausgangsrelais wird vom internen Ausfallsignal (INTERNAL FAIL) aktiviert (kein Fehler) oder deaktiviert (Fehler); sieher hierzu Abbildung 198. Außerdem deaktivieren die Watchdog-Zeitabschaltung der Software und die Unterspannungserkennung des PSM das Relais. REC650 Technisches Handbuch...
Seite 473 Abschnitt 13 1MRK511204-UDE - IED-Grundfunktionen IEC09000390 V1 DE Abb. 198: Hardware-Selbstüberwachung, potentialfreier Kontakt REC650 Technisches Handbuch...
Seite 474: Selbstüberwachung, Funktionsblock Für Interne Signale
SETTINGS CHANGED geändert =IEC09000381=1=de=Original.vsd IEC09000381 V1 DE Abb. 199: Selbstüberwachung, Funktionsblock für interne Signale Einige Signale werden vom INTERRSIG -Funktionsblock bereitgestellt. Die Signale von INTERRSIG -Funktionsblock werden als Ereignisse auf die Stationsebene des Steuerungssystems übertragen. Die Signale des INTERRSIG - Funktionsblocks können zur Signalgebung über Ausgangsrelais auch an binäre...
Seite 475 Dieses Signal wird aktiviert, wenn eines oder mehrere der folgenden internen Signale aktiv sind: IEC 61850 Error, DNP3 Error Fehler Echtzeituhr Dieses Signal wird aktiviert, wenn es einen Hardwarefehler bei der Echtzeituhr gibt. Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 476: Laufzeitmodell
Dieses Signal wird aktiv wenn DNP3 beim Startup einen Konfigurationsfehler erkennt. 13.1.4.2 Laufzeitmodell Die Analogsignale an den A/D-Wandler werden intern an zwei verschiedene Wandler verteilt, einen mit niedriger Verstärkung und einen mit hoher Verstärkung, siehe Abbildung 200. REC650 Technisches Handbuch...
Seite 477: Technische Daten
Steuerung Adx_High =IEC05000296=2=de=Original.vsd IEC05000296 V2 DE Abb. 200: Vereinfachte Darstellung des A/D-Wandlers für das IED Diese Technik, das analoge Eingangssignal an zwei A/D-Wandler mit unterschiedlicher Verstärkung zu verteilen, macht es möglich, die eingehenden Signale unter normalen Umständen zu überwachen, wobei die Signale von beiden Umwandlern identisch sein sollten.
Seite 478: Zeitsynchronisierung
Standard Beschreibung CoarseSyncSrc Quelle der groben Zeitsynchronisierung SNTP FineSyncSource Quelle der feinen Zeitsynchronisierung SNTP IRIG-B SyncMaster IED als Zeit-Master SNTP-Server 13.2.3 Zeitsynchronisierung über SNTP 13.2.3.1 Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Zeitsynchronisierung über SNTP SNTP REC650 Technisches Handbuch...
Seite 479: Einstellungen
Wochentag, an dem die Sommerzeit be‐ Montag ginnt Dienstag Mittwoch Donnerstag Freitag Samstag WeekInMonth Letzte Letzte Woche, in der die Sommerzeit beginnt Erste Zweite Dritte Vierte UTCTimeOfDay 0 - 86400 3600 UTC Uhrzeit in Sekunden, zu der die Sommerzeit beginnt REC650 Technisches Handbuch...
Seite 480: Zeitsystem, Ende Der Sommerzeit (Dtsend)
Woche, in der die Sommerzeit endet Erste Zweite Dritte Vierte UTCTimeOfDay 0 - 86400 3600 UTC Uhrzeit in Sekunden, zu der die Sommerzeit endet 13.2.6 Zeitzone aus UTC (TIMEZONE) 13.2.6.1 Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer UTC-Zeitzone TIMEZONE REC650 Technisches Handbuch...
Seite 481: Einstellungen
Ein Uhrzeitfehler ist der Unterschied zwischen tatsächlicher und beabsichtigter Zeit einer Uhr. Die Taktgenauigkeit einer Uhr besagt, wie sehr der Fehler zunimmt, das heißt, wie sehr die Uhr an Zeit gewinnt oder verliert. Eine intelligente Uhr erkennt ihre eigenen Fehler und versucht sie auszugleichen. REC650 Technisches Handbuch...
Seite 482: Auslegung Des Zeitsystems (Uhrensynchronisation)
Zeitregler IRIG-B SW-Zeit =IEC09000210=1=de=Original.vsd IEC09000210 V1 DE Abb. 201: Auslegung des Zeitsystems (Uhrensynchronisation) Synchronisationsprinzip Ganz allgemein betrachtet stellt die Synchronisation eine hierarchische Struktur dar. Eine Funktion wird von einer übergeordneten Ebene aus synchronisiert und sorgt für Synchronisation auf untergeordneten Ebenen.
Seite 483: Bedienung Der Echtzeituhr (Engl. Real Time Clock, Rtc)
10.000 ppm nachjustiert bis der Offset entfernt ist. Bei einer Anpassung von 10.000 ppm werden zur Beseitigung eines Offsets von 50 ms 500 Sekunden benötigt. Als "grob" konfigurierte Synchronisationsnachrichten werden nur für die erste Zeiteinstellung verwendet. Daraufhin werden die Nachrichten mit der internen Zeit REC650 Technisches Handbuch...
Seite 484: Genauigkeit
Server in einer redundanten Konfiguration wird nicht empfohlen. Synchronisation über IRIG-B Die DNP 3.0-Kommunikation kann die Quelle der groben Zeitsynchronisation sein, während die feine Synchronisation eine genauere Quelle erfordert. Eine ausführliche Beschreibung des DNP 3.0-Protokolls finden Sie im Kommunikationshandbuch. REC650 Technisches Handbuch...
Seite 485: Technische Daten
Es stehen vier Parametersätze zur Verfügung, um die Arbeitsweise des Gerätes bei verschiedenen Systemzuständen zu optimieren. Durch Anlegen von verschiedenen angepassten Parametersätzten und Aktivieren dieser Sätze über die lokale HMI oder Binäreingänge, kann das Gerät optimal an verschiedene Systemszenarien angepasst werden. REC650 Technisches Handbuch...
Seite 486: Auswahl Von Einstellungsgruppen (Setgrps)
GRP3 ACTGRP4 GRP4 SETCHGD IEC09000064_en_1.vsd IEC09000064 V1 DE 13.3.3.3 Signale Tabelle 414: ACTVGRP Eingangssignale Name Standard Beschreibung ACTGRP1 BOOLEAN Aktiviert Parametersatz 1 ACTGRP2 BOOLEAN Aktiviert Parametersatz 2 ACTGRP3 BOOLEAN Aktiviert Parametersatz 3 ACTGRP4 BOOLEAN Aktiviert Parametersatz 4 REC650 Technisches Handbuch...
Seite 487: Einstellungen
Parametersätze zwei und vier gleichzeitig angewählt sind. Jedes Mal, wenn die aktivierte Gruppe geändert wird, sendet das Ausgangssignal SETCHGD einen Impuls. Der Parameter MaxNoSetGrp bestimmt die maximale Anzahl verwendeter Parametersätze, zwischen denen gewechselt werden kann. REC650 Technisches Handbuch...
Seite 488: Testmodusfunktionalität (Testmode)
Æ ACTGRP3 GRP3 IOx-Bly4 Æ GRP4 ACTGRP4 SETCHGD IEC09000063 V1 DE Abb. 203: Anschluss der Funktion an externe Schaltkreise Das Beispiel oben umfasst ebenfalls fünf Ausgangssignale, um zu bestätigen, welcher Satz aktiv ist. 13.4 Testmodusfunktionalität (TESTMODE) 13.4.1 Kennung Funktionsbeschreibung IEC-61850-Identi‐...
Seite 489: Funktionsblock
Das Erzwingen von binären Ausgangssignalen ist nur möglich, wenn sich das IED im Testmodus befindet. 13.4.3 Funktionsblock TESTMODE INPUT ACTIVE OUTPUT SETTING NOEVENT =IEC09000219=1=de=Original.vsd IEC09000219 V1 DE Abb. 204: TESTMODE Funktionsblock 13.4.4 Signale Tabelle 416: TESTMODE Eingangssignale Name Standard Beschreibung INPUT BOOLEAN Setzt Gerät in Testmodus wenn aktiv Tabelle 417:...
Seite 490: Funktionsprinzip
Die Blockierung einer Funktion betrifft alle Ausgangssignale aus der Funktion, sodass keine Ausgänge aktiviert werden. Wenn ein binäres Eingangssignal verwendet wird, um das IED in den Testmodus zu versetzen, und ein Parameter, der einen Neustart der Anwendung erfordert, geändert wird, wechselt das IED wieder REC650 Technisches Handbuch...
Seite 491: Änderungssperrfunktion Chnglck
Eingabekarte gesteuert werden kann. Dadurch wird sichergestellt, dass CHNGLCK deaktiviert wird, wenn das Signal auf logisch 0 gesetzt wird. Wenn auf dem Pfad zum CHNGLCK-Eingang eine Logik enthalten ist, muss diese Logik so ausgelegt sein, dass sie nicht kontinuierlich ein logisches Signal an den CHNGLCK-Eingang REC650 Technisches Handbuch...
Seite 492: Funktionsblock
Abschnitt 13 1MRK511204-UDE - IED-Grundfunktionen legt. Wenn aber eine solche Situation trotz der entsprechenden Vorkehrungen auftritt, kontaktieren Sie bitte Ihren lokalen ABB-Vertreter für weitere Maßnahmen. 13.5.3 Funktionsblock CHNGLCK LOCK* ACTIVE OVERRIDE IEC09000062-1-en.vsd IEC09000062 V1 EN Abb. 205: CHNGLCK-Funktionsblock 13.5.4 Signale...
Seite 493: Ied-Identifikation (Terminalid)
Stationsname StationNumber 0 - 99999 Stationsnummer ObjectName 0 - 18 Object name Objektname ObjectNumber 0 - 99999 Objektnummer UnitName 0 - 18 Unit name Gerätename UnitNumber 0 - 99999 Gerätenummer TechnicalKey 0 - 18 AA0J0Q0A0 Technical Key REC650 Technisches Handbuch...
Seite 494: Produktinformation
Sie sind beim Hilfeprozess (z. B. Reparatur oder Wartung) sehr nützlich. 13.7.3 Einstellungen Die Funktion verfügt über keine Parameter in der lokalen HMIoder im Bedien- und Parametrierugstool (PCM600). 13.8 Primäre Systemwerte (PRIMVAL) 13.8.1 Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Primärsystemwerte PRIMVAL REC650 Technisches Handbuch...
Seite 495: Funktionalität
Signalmatrix für analoge Eingänge SMAI_20_1 13.9.2.1 Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Signalmatrix für Analogeingänge SMAI_20_1 13.9.2.2 Funktionsblock SMAI_20_1 BLOCK SPFCOUT DFTSPFC AI3P REVROT ^GRP1L1 ^GRP1L2 ^GRP1L3 ^GRP1N =IEC09000137=1=de=Original.vsd IEC09000137 V1 DE Abb. 206: SMAI_20_1 Funktionsblock REC650 Technisches Handbuch...
Seite 496: Signale
Mit dem zweiten analogen Eingang verbundene Größe GROUP SIGNAL Mit dem dritten analogen Eingang verbundene Größe GROUP SIGNAL Mit dem vierten analogen Eingang verbundene Größe GROUP SIGNAL Berechneter Nullstrom falls die analogen Eingän‐ ge 1-3 angeschlossen sind REC650 Technisches Handbuch...
Seite 497: Einstellungen
Ph-Ph AnalogInputType Spannung Spannung Analoger Eingangstyp Strom Tabelle 426: SMAI_20_1 "Non Group" Einstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Negation Invertierung N-Invertierung 3Ph-Invertierung 3Ph+N-Invertie‐ rung MinValFreqMeas 5 - 200 Grenzwert für Frequenzberechnung in % von UBase REC650 Technisches Handbuch...
Seite 498: Signalmatrix Für Analoge Eingänge Smai_20_2
^GRP2L2 ^GRP2L3 ^GRP2N IEC09000138-2-en.vsd IEC09000138 V2 DE Abb. 207: SMAI_20_2 bis SMAI_20_12 Funktionsblock Zu beachten ist, dass Eingangs- und Ausgangssignale auf SMAI_20_2 bis SMAI_20_12 gleich sind, außer für die Eingangssignale GRPxL1 bis GRPxN wo x gleich die Instanznummer (2 bis 12).
Seite 499: Einstellungen
Eingangsgröße Ph-Ph AnalogInputType Spannung Spannung Analogeingangstyp Strom Tabelle 430: SMAI_20_2 "Non Group" Einstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Negation Invertierung N-Invertierung 3Ph-Invertierung 3Ph+N-Invertie‐ rung MinValFreqMeas 5 - 200 Grenzwert für Frequenzberechnung in % von UBase REC650 Technisches Handbuch...
Seite 500: Funktionsweise
Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Dreiphasiger Summierungsblock 3PHSUM 13.10.2 Funktionalität Der 3-phasige Summierungs-Funktionsblock (3PHSUM wird verwendet, um die Summe von zwei 3-phasigen Analogsignalgruppen (desselben Typs) für die IED- Funktionen, die sie eventuell benötigen, zu erhalten. REC650 Technisches Handbuch...
Seite 501: Funktionsblock
Abschnitt 13 1MRK511204-UDE - IED-Grundfunktionen 13.10.3 Funktionsblock 3PHSUM BLOCK AI3P REVROT ^G1AI3P* ^G2AI3P* IEC09000201_1_en.vsd IEC09000201 V1 DE Abb. 208: 3PHSUM Funktionsblock 13.10.4 Signale Tabelle 431: 3PHSUM Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung REVROT BOOLEAN Gegenlauf G1AI3P GROUP Analoger Eingang Gruppe 1 3-phasig erster SMAI...
Seite 502: Einstellungen
Werten für Strom, Spannung und Scheinleistung, wobei sechs verschiedene Wertsätze bereitgestellt werden können. Dies ist ein großer Vorteil, da alle anwendbaren Funktionen des IED dieselbe Quelle für ihre Basisdaten verwenden. Dies ermöglicht mehr Konsistenz im IED REC650 Technisches Handbuch...
Seite 503: Einstellungen
• den lokalen Zugang über die lokale HMI und • den Fernzugang über die Kommunikationsanschlüsse. 13.12.3 Einstellungen Für diese Funktion sind in der lokalen HMI oder im Protection and Control IED Manager (PCM 600) keine Parameter verfügbar. REC650 Technisches Handbuch...
Seite 504: Funktionsprinzip
Wurden mit dem UMT ein oder mehrere Benutzer eingerichtet und in das IED runtergeladen, dann erscheint das Anmeldefenster wenn ein Benutzer versucht sich durch Betätigung der Taste anzumelden oder wenn der Benutzer versucht eine passwortgeschützte Funktion auszuführen. REC650 Technisches Handbuch...
Seite 505: Autorisierungsstatus (Athstat)
IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Autoritätsstatus ATHSTAT 13.13.2 Funktionalität Bei der Funktion "Befugnisstatus" (ATHSTAT) handelt es sich um einen Anzeige- Funktionsblock für die Nutzeranmeldung. 13.13.3 Funktionsblock ATHSTAT USRBLKED LOGGEDON IEC09000235_en_1.vsd IEC09000235 V1 DE Abb. 209: ATHSTAT Funktionsblock REC650 Technisches Handbuch...
Seite 506: Signale
Netzwerk verursacht werden. Die Kommunikationseinrichtungen dürfen die primäre Funktionalität des Geräts nicht beeinträchtigen. Der gesamte Netzwerkverkehr wird quotenkontrolliert, sodass zu starke Netzwerklasten besser kontrolliert werden können. Ein starker Netzwerkverkehr kann beispielsweise das Ergebnis von defekten Geräten sein, die an das Netzwerk angeschlossenen sind. REC650 Technisches Handbuch...
Seite 507: Denial Of Service, Steuerung Der Frame-Rate Für Frontseitigen Port (Dosfrnt)
Nummer Dienstverweigerung, Framerate-Kon‐ DOSFRNT trolle für vorderen Anschluss 13.14.2.2 Funktionsblock DOSFRNT LINKUP WARNING ALARM =IEC09000133=1=de=Original.vsd IEC09000133 V1 DE Abb. 210: DOSFRNT-Funktionsblock 13.14.2.3 Signale Tabelle 437: DOSFRNT Ausgangssignale Name Beschreibung LINKUP BOOLEAN Status Ethernetlink WARNING BOOLEAN Framerate ist größer als im Normalfall...
Seite 508: Überwachte Daten
Denial of Service, Steuerung der Frame-Rate für LAN1- Port (DOSLAN1) 13.14.3.1 Kennung Funktionsbeschreibung IEC-61850-Identi‐ IEC-60617-Identi‐ ANSI/IEEE-C37.2- fikation fikation Nummer Dienstverweigerung, Framerate-Kon‐ DOSLAN1 trolle für LAN1-Anschluss 13.14.3.2 Funktionsblock DOSLAN1 LINKUP WARNING ALARM =IEC09000134=1=de=Original.vsd IEC09000134 V1 DE Abb. 211: DOSLAN1-Funktionsblock REC650 Technisches Handbuch...
Seite 509: Signale
13.14.4 Funktionsprinzip Die Dienstverweigerungsfunktionen (DOSLAN1 und DOSFRNT) messen die IED- Last von der Kommunikation und begrenzen diese bei Bedarf, damit die IED- Steuerungs- und Schutzfunktionalität nicht durch eine hohe CPU-Last gefährdet wird. Die Funktion hat folgende Ausgänge: REC650 Technisches Handbuch...
Seite 510 Abschnitt 13 1MRK511204-UDE - IED-Grundfunktionen • LINKUP zeigt den Ethernet-Verbindungsstatus an • WARNING zeigt an, dass die Kommunikation (Framerate) höher ist als normal • ALARM zeigt an, dass das IED die Kommunikation begrenzt REC650 Technisches Handbuch...
Seite 511: Abschnitt 14 Physikalische Ied-Anschlüsse
14.1 Schutzerdungsanschlüsse Das IED wird mit einem flachen 16,0-mm -Kupferkabel geerdet. Die Erdungsleitung sollte so kurz wie möglich sein, idealerweise kürzer als 1500 mm. Es ist jedoch zu beachten, dass bei Türenmontage eine größere Länge erforderlich ist. REC650 Technisches Handbuch...
Seite 512 Physikalische IED-Anschlüsse X321 X326 X331 X336 X101 X307 X309 Bat1 Rdy1 X102 X410 X304 X324 X329 X334 X339 GUID-C75F6FD4-485D-464D-B7B0-55FD1AA608E9 V1 DE Abb. 212: Der Schutzerdungspin befindet sich unter dem Anschluss X102 auf dem Gehäuse (6HE, 1/2 19''). REC650 Technisches Handbuch...
Seite 513: Eingänge
Hilfsspannungsversorgung mit 110 bis 250 V DC oder 100 bis 240 V AC Gehäuse Klemme Beschreibung 6HE-Gehäuse, 1/2 19'' X430-1 - Eingang X430-3 + Eingang Tabelle 443: Hilfsspannungsversorgung mit 48 bis 125 V DC Gehäuse Klemme Beschreibung 6HE-Gehäuse, 1/2 19'' X430-1 - Eingang X430-2 + Eingang REC650 Technisches Handbuch...
Seite 514: Binäre Eingänge
Hardware-Kanal stanz X324-1 - für Eingang 1 BIO_3 X324-2 Binäreingang 1 + BIO_3 X324-3 X324-4 Allgemein – für Eingänge 2 bis 3 X324-5 Binäreingang 2 + BIO_3 X324-6 Binäreingang 3 + BIO_3 X324-7 Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 515 X329-12 Allgemein – für Eingänge 6 bis 7 X329-13 Binäreingang 6 + BIO_4 X329-14 Binäreingang 7 + BIO_4 X329-15 X329-16 Allgemein – für Eingänge 8 bis 9 X329-17 Binäreingang 8 + BIO_4 X329-18 Binäreingang 9 + BIO_4 REC650 Technisches Handbuch...
Seite 516 Allgemein – für Eingänge 4 bis 5 X339-9 Binäreingang 4 + BIO_6 X339-10 Binäreingang 5 + BIO_6 X339-11 X339-12 Allgemein – für Eingänge 6 bis 7 X339-13 Binäreingang 6 + BIO_6 X339-14 Binäreingang 7 + BIO_6 Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 517: Ausgänge
(TCS) X307-1 PSM_102 BO1_PO_TCS X307-2 Signalausgang 2, normalerweise of‐ fen (TCS) X307-3 PSM_102 BO2_PO_TCS X307-4 Signalausgang 3, normalerweise of‐ fen (TCS) X307-5 PSM_102 BO3_PO_TCS X307-6 X307-7 Signalausgang 4, normalerweise of‐ PSM_102 BO4_PO X307-8 Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 518 Tabelle 451: Ausgangskontakte X326, 6HE-Gehäuse, 1/2 19'' Klemme Beschreibung PCM600-Info Hardware-Modulin‐ Hardware-Kanal stanz X326-1 Signalausgang 1, normalerweise of‐ BIO_4 BO1_PO X326-2 X326-3 Signalausgang 2, normalerweise of‐ BIO_4 BO2_PO X326-4 X326-5 Signalausgang 3, normalerweise of‐ BIO_4 BO3_PO X326-6 REC650 Technisches Handbuch...
Seite 519: Ausgänge Für Die Signalübertragung
0,5- bis 1,0-mm -Drähten verbunden. Tabelle 454: Ausgangskontakte X307, 6HE-Gehäuse, 1/2 19'' Klemme Beschreibung PCM600-Info Hardware-Modulin‐ Hardware-Kanal stanz X307-13 Signalausgang 1, normalerweise ge‐ PSM_102 BO7_SO öffnet X307-14 X307-15 Signalausgang 2, normalerweise ge‐ PSM_102 BO8_SO öffnet Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 520 X326-8 Signalausgang 1 X326-9 Signalausgang 2, normalerweise ge‐ BIO_4 BO5_SO öffnet X326-10 Signalausgang 2 X326-11 Signalausgang 3, normalerweise ge‐ BIO_4 BO6_SO öffnet X326-12 Signalausgang 3 X326-13 Signalausgang 4, normalerweise ge‐ BIO_4 öffnet BO7_SO Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 521 Ausgangskontakte X336, 6HE-Gehäuse, 1/2 19'' Klemme Beschreibung PCM600-Info Hardware-Modulin‐ Hardware-Kanal stanz X336-7 Signalausgang 1, normalerweise ge‐ BIO_6 BO4_SO öffnet X336-8 Signalausgang 1 X336-9 Signalausgang 2, normalerweise ge‐ BIO_6 BO5_SO öffnet X336-10 Signalausgang 2 Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 522: Irf
Geschlossen, IRF oder U getrennt X309-3 IRF, gemeinsam 14.4 Kommunikationsanschlüsse Die LHMI des IED ist mit einem RJ-45-Anschluss ausgestattet. Der Anschluss dient hauptsächlich Konfigurations- und Einrichtungszwecken. Die hintere Kommunikation über den X1/LAN1-Anschluss verwendet ein Kommunikationsmodul mit optischem LC-Ethernet-Anschluss. REC650 Technisches Handbuch...
Seite 523: Ethernet-Frontanschluss Rj-45
Schnittstellengeschwindigkeit beträgt 100 Mbit/s für den alternativen 100BASE- FX LC. 14.4.3 Kommunikationsschnittstellen und -protokolle Tabelle 460: Unterstützte Kommunikationsschnittstellen und -protokolle Protokoll Ethernet 100BASE-FX LC IEC 61850-8-1 ● DNP3 ● ● = Unterstützt 14.4.4 Empfohlene Ethernet-Schalter für industrielle Anlagen ABB empfiehlt drei Ethernet-Switches von Drittanbietern. REC650 Technisches Handbuch...
Seite 524 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse • RuggedCom RS900 • RuggedCom RS1600 • RuggedCom RSG2100 REC650 Technisches Handbuch...
Seite 525: Anschlussdiagramme
Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 14.5 Anschlussdiagramme Anschlussdiagramme für REC650 A01 1MRK006501-DA-1 V2 EN REC650 Technisches Handbuch...
Seite 526 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-DA-2 V2 EN REC650 Technisches Handbuch...
Seite 527 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-DA-3 V2 EN REC650 Technisches Handbuch...
Seite 528 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-DA-4 V2 EN REC650 Technisches Handbuch...
Seite 529 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-DA-5 V2 EN REC650 Technisches Handbuch...
Seite 530 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-DA-6 V2 EN REC650 Technisches Handbuch...
Seite 531 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-DA-7 V2 EN REC650 Technisches Handbuch...
Seite 532 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-DA-8 V2 EN REC650 Technisches Handbuch...
Seite 533 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-DA-9 V2 EN REC650 Technisches Handbuch...
Seite 534 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse Anschlussdiagramme für REC650 A02 1MRK006501-CA-1 V2 EN REC650 Technisches Handbuch...
Seite 535 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-CA-2 V2 EN REC650 Technisches Handbuch...
Seite 536 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-CA-3 V2 EN REC650 Technisches Handbuch...
Seite 537 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-CA-4 V2 EN REC650 Technisches Handbuch...
Seite 538 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-CA-5 V2 EN REC650 Technisches Handbuch...
Seite 539 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-CA-6 V2 EN REC650 Technisches Handbuch...
Seite 540 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-CA-7 V2 EN REC650 Technisches Handbuch...
Seite 541 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-CA-8 V2 EN REC650 Technisches Handbuch...
Seite 542 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-CA-9 V2 EN REC650 Technisches Handbuch...
Seite 543 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-CA-10 V2 EN REC650 Technisches Handbuch...
Seite 544 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse Anschlussdiagramme für REC650 A07 1MRK006501-BA-1 V2 EN REC650 Technisches Handbuch...
Seite 545 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-BA-2 V2 EN REC650 Technisches Handbuch...
Seite 546 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-BA-3 V2 EN REC650 Technisches Handbuch...
Seite 547 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-BA-4 V2 EN REC650 Technisches Handbuch...
Seite 548 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-BA-5 V2 EN REC650 Technisches Handbuch...
Seite 549 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-BA-6 V2 EN REC650 Technisches Handbuch...
Seite 550 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-BA-7 V2 EN REC650 Technisches Handbuch...
Seite 551 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-BA-8 V2 EN REC650 Technisches Handbuch...
Seite 552 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-BA-9 V2 EN REC650 Technisches Handbuch...
Seite 553 Abschnitt 14 1MRK511204-UDE - Physikalische IED-Anschlüsse 1MRK006501-BA-10 V2 EN REC650 Technisches Handbuch...
Seite 555: Abschnitt 15 Technische Daten
300 V DC) Maximale Last der Hilfsspan‐ 35 W nungsversorgung Restwelligkeit der DC-Hilfsspan‐ Max. 15 % des DC-Wertes (bei einer Frequenz von 100 Hz) nung Maximale Unterbrechungsdauer 50 ms bei U der Hilfs-DC-Spannung ohne Rücksetzen des Geräts REC650 Technisches Handbuch...
Seite 556: Wandlereingänge
Betriebsbereich Maximale Eingangsspannung 300 V DC Bemessungsspannung 24 bis 250 V DC Eingangsstrom 1,6 bis 1,8 mA Stromverbrauch/Eingang < 0,3 W Schwellenspannung 15 bis 221 V DC (im Bereich in Schritten von 1 % der Nennspannung parametrierbar) REC650 Technisches Handbuch...
Seite 557: Signalausgänge
R < 40 ms, bei U < 48/110/220 V DC Mindestkontaktlast 100 mA bei 24 V AC/DC Tabelle 467: Leistungsrelais mit TCS-Funktion Beschreibung Wert Steuerspannungsbereich 20 bis 250 V DC Auslösekreisüberwachungsstrom ~1,0 mA Mindestspannung am Auslösekreisüberwa‐ 20 V DC chungskontakt REC650 Technisches Handbuch...
Seite 558: Datenkommunikationsschnittstellen
(9841- 9844) oder Alpha-Kabel (Alpha 6222-6230) Tabelle 471: Serielle Schnittstelle an der Rückseite Gegenanschluss Serieller Anschluss (X9) Optischer serieller Anschluss, Schnappan‐ schluss (wird nicht genutzt) 15.8 Gehäuseklasse Tabelle 472: Schutzgrad des Einbaugehäuse Beschreibung Wert Vorderseite IP 40 Rückseite, Anschlussklemmen IP 20 REC650 Technisches Handbuch...
Seite 559: Umgebungsbedingungen Und -Prüfungen
16 h bei -40 ºC Temperaturprüfung, zyklisch • 6 Zyklen bei +25 bis IEC 60068-2-30 55 °C, Feuchtigkeit 93 bis 95 % Lagerprüfung • 96 h bei -40 ºC IEC 60068-2-48 • 96 h bei +85 ºC REC650 Technisches Handbuch...
Seite 561: Abschnitt 16 Ied Und Funktionalitätsprüfungen
Leitung • Kommunikation 1 kV, Leitung zu Erde • Andere Anschlüsse 4 kV, Leitung zu Erde, 2 kV, Lei‐ tung zu Leitung Leistungsfrequenz Magnetfeld IEC 61000-4-8, Klasse 5 (50 Hz) • 1000 A/m Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 562: Isolationsprüfungen
1 kV, 50 Hz, 1 Min., Kommuni‐ kation Stoßspannungsprüfung: IEC 60255-5 • Prüfspannung 5 kV, einpolige Impulse, Wellen‐ form 1,2/50 μs, Quellenenergie 0,5 J 1 kV, einpolige Impulse, Wellen‐ form 1,2/50 μs, Quellenenergie 0,5 J Kommunikation Fortsetzung auf nächster Seite REC650 Technisches Handbuch...
Seite 563: Mechanische Prüfungen
IEC 60255-21-2 Klasse 1 Erdbebenprüfung IEC 60255-21-3 Klasse 2 16.4 Produktsicherheit Tabelle 479: Produktsicherheit Beschreibung Referenz LV-Richtlinie 2006/95/EC Normen EN 60255-27 (2005) 16.5 EMV-Prüfungen Tabelle 480: EMV-Konformität Beschreibung Referenz EMC-Richtlinie 2004/108/EC Normen EN 50263 (2000) EN 60255-26 (2007) REC650 Technisches Handbuch...
Seite 565: Unabhängige Zeit-Überstromkennlinien
Kennlinien eingesetzt. Beide Alternativen werden beispielhaft in einer einfachen Anwendung gezeigt, in der drei Überstromschutzvorrichtungen in Reihe geschaltet sind. I> I> I> xx05000129.vsd IEC05000129 V1 DE Abb. 213: Drei Überstromschutzvorrichtungen in Reihe geschaltet Stage 3 Zeit Stage 2 Stage 2 Stage 1 Stage 1...
Seite 566 Stromabhängige Zeitcharakteristik Zeit Fehlerpunktposition en05000131.vsd IEC05000131 V1 DE Abb. 215: Inverse Zeit-Überstromkennlinien mit unabhängiger Überstromstufe Die inversen Zeitkennlinien ermöglichen eine Minimierung der Auslösezeiten, während die Selektivität zwischen den Schutzvorrichtungen dennoch gewährleistet ist. Zur Gewährleistung der Selektivität zwischen den einzelnen Schutzgeräten muss eine gewisse Zeitspanne zwischen der Auslösezeit der jeweiligen Schutzgeräte...
Seite 567 1MRK511204-UDE - Stromabhängige Zeitcharakteristik Speiseleitung I> I> Zeitachse en05000132.vsd IEC05000132 V1 DE Abb. 216: Selektivitätsschritte für einen Fehler auf Leitung B1 wobei: t = 0 Der Fehler ereignet sich t = t Schutzgerät B1 wird ausgelöst t = t Unterbrecher bei B1 wird geöffnet t = t Schutzgerät A1 wird zurückgesetzt...
Seite 568 (Gleichung 60) EQUATION1189 V1 DE wobei: p, A, B, C Konstanten sind, die für jeden Kurventyp definiert werden in> ist der definierte Ansprechstrom für Schritt n ist der definierte Zeitmultiplikator für Schritt n und ist der gemessene Strom. REC650 Technisches Handbuch...
Seite 569 Auslösesignal gegeben wird und i (j) der Fehlerstrom zur Zeit j ist. Für den Betrieb mit inverser Zeitverzögerung können verschiedene inverse Zeitcharakteristiken gewählt werden. Die standardisierten inversen Zeitkurven sowohl der IEC als auch von ANSI/IEEE werden unterstützt. REC650 Technisches Handbuch...
Seite 570 Strom en05000133.vsd IEC05000133 V1 DE Abb. 217: Mindestzeitverzögerung für die IEC-Kurven Um der Definition der IEC-Kurven vollständig zu entsprechen, wird als Einstellungsparameter tMin der Wert verwendet, der der Betriebszeit der gewählten IEC stromabhängigen Zeitkurve für den gemessenen Strom des Zwanzigfachen des eingestellten Stromansprechwerts entspricht.
Seite 571 Ansprechstrom für Schritt n ist der definierte Zeitmultiplikator für Schritt n und ist der gemessene Strom. Die Zeitverzögerung wird sofort zurückgesetzt, sobald der Strom unter den definierten Ansprechpegel abzüglich der Hysterese fällt. REC650 Technisches Handbuch...
Seite 572: Kennlinien Für Stromabhängige Verzögerung
A = 13,5, P = 1,0 IEC, stromabhängig A = 0,14, P = 0,02 IEC, extrem stromabhängig A = 80,0, P = 2,0 IEC, kurzzeitig stromabhängig A = 0,05, P = 0,04 IEC, langzeitig stromabhängig A = 120, P = 1,0 REC650 Technisches Handbuch...
Seite 573 U< = U U = UV measured Typ-B-Kurve: k = (0.05-1.10) in Stufen von 0.01 × 0.055 æ ö < - ç × ÷ è ø < (Gleichung 72) EQUATION1432-SMALL V1 DE U< = U U = U measured REC650 Technisches Handbuch...
Seite 574 > ç × ÷ 0.035 è ø > (Gleichung 77) EQUATION1437-SMALL V1 DE Typ-C-Kurve: k = (0.05-1.10) in Stufen von 0.01 × æ ö > ç × ÷ 0.035 è ø > (Gleichung 78) EQUATION1438-SMALL V1 DE REC650 Technisches Handbuch...
Seite 575 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070750 V2 DE Abb. 218: ANSI Extrem inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 576 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070751 V2 DE Abb. 219: ANSI Sehr inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 577 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070752 V2 DE Abb. 220: ANSI Normal inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 578 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070753 V2 DE Abb. 221: ANSI Mäßig inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 579 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070817 V2 DE Abb. 222: ANSI Langzeitige extrem inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 580 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070818 V2 DE Abb. 223: ANSI Langzeitige sehr inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 581 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070819 V2 DE Abb. 224: ANSI Langzeitige inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 582 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070820 V2 DE Abb. 225: IEC Normal inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 583 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070821 V2 DE Abb. 226: IEC Sehr inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 584 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070822 V2 DE Abb. 227: IEC Inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 585 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070823 V2 DE Abb. 228: IEC Extrem inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 586 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070824 V2 DE Abb. 229: IEC Kurzzeitige inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 587 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070825 V2 DE Abb. 230: IEC Langzeitige inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 588 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070826 V2 DE Abb. 231: RI-Typ inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 589 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik A070827 V2 DE Abb. 232: RD-Typ inverse Zeitcharakteristiken REC650 Technisches Handbuch...
Seite 590 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik GUID-ACF4044C-052E-4CBD-8247-C6ABE3796FA6 V1 DE Abb. 233: Inverse Kurve-A-Kennlinie für Überspannungsschutz REC650 Technisches Handbuch...
Seite 591 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik GUID-F5E0E1C2-48C8-4DC7-A84B-174544C09142 V1 DE Abb. 234: Inverse Kurve-B-Kennlinie für Überspannungsschutz REC650 Technisches Handbuch...
Seite 592 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik GUID-A9898DB7-90A3-47F2-AEF9-45FF148CB679 V1 DE Abb. 235: Inverse Kurve-C-Kennlinie für Überspannungsschutz REC650 Technisches Handbuch...
Seite 593 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik GUID-35F40C3B-B483-40E6-9767-69C1536E3CBC V1 DE Abb. 236: Inverse Kurve-A-Kennlinie für Unterspannungsschutz REC650 Technisches Handbuch...
Seite 594 Abschnitt 17 1MRK511204-UDE - Stromabhängige Zeitcharakteristik GUID-B55D0F5F-9265-4D9A-A7C0-E274AA3A6BB1 V1 DE Abb. 237: Inverse Kurve-B-Kennlinie für Unterspannungsschutz REC650 Technisches Handbuch...
Seite 595: Abschnitt 18 Glossar
Leitung. Enthält zwei verdrillte Doppelleitungen, die es ermöglichen, Informationen in beide Richtungen zu übertragen. COMTRADE Standardformat gemäß IEC 60255-24 Kontra-gerichtet Methode der Übertragung von G.703 über eine ausgeglichene Leitung. Beinhaltet vier verdrillte Doppelleitungen, von denen zwei für die REC650 Technisches Handbuch...
Seite 596 Digital Signal Processor (digitaler Signalprozessor) Direct Transfer Trip (Schema, Direktauslösung der Gegenstation) EHV-Netzwerk Ultrahochspannungsnetzwerk Electronic Industries Association Electro Magnetic Compatibility (elektromagnetische Verträglichkeit) Electro Motive Force (elektromotorische Kraft) Electro Magnetic Interference (elektromagnetische Interferenz) EnFP Endfehlerschutz Electrostatic discharge (elektrostatischer Entladung) REC650 Technisches Handbuch...
Seite 597 Schaltanlagen IEEE Institute of Electrical and Electronics Engineers IEEE 802.12 Ein Netztechnologie-Standard, der 100 Mbits/s bei verdrillten Doppelleitungen bzw. Lichtwellenleitern bietet. IEEE P1386.1 PCI Mezzanine Card (PMC)-Standard für lokale Busmodule. Referenziert den CMC (IEEE P1386, auch REC650 Technisches Handbuch...
Seite 598 InterRange Instrumentation Group, Zeitcode-Format B, Standard 200 International Telecommunications Union (Internationale Fernmeldeunion) Local Area Network (lokales Netzwerk) LIB 520 Hochspannungs-Software-Modul Liquid Crystal Display (Flüssigkristallanzeige) Local Detection Device (lokales Erkennungsgerät) Light Emitting Diode (Leuchtdiode) Miniature Circuit Breaker (Miniatur-Leistungsschalter) Mezzanine Carrier Module (Mezzanine-Trägermodul) REC650 Technisches Handbuch...
Seite 599 Tool für die Parametereinstellung im PCM600 Potenzial- bzw. Spannungswandler-Übersetzungsverhältnis Übersetzungsverhält PUTT Permissive Overreach Transfer Trip (zulässige Unterreichweiten-Transferauslösung) RASC Synchrocheck-Relais, COMBIFLEX Relay Characteristic Angle (charakteristischer Winkel) REVAL Evaluierungs-Software RFPP Widerstand bei Störungen Phase-Phase RFPE Widerstand bei Störungen Phase-Erde REC650 Technisches Handbuch...
Seite 600 Static VAr Compensation (statische VAr-Kompensation) Auslösungsspule Auslösungsschaltkreis-Überwachung Transmission Control Protocol (Übertragungskontrollprotokoll) Das gängigste Transportschichtprotokoll, das im Ethernet und Internet verwendet wird. TCP/IP Transmission Control Protocol over Internet Protocol (Übertragungskontrollprotokoll über Internet-Protokoll). Die in das 4.2 BSD Unix integrierten defacto-Standard- REC650 Technisches Handbuch...
Seite 601: Unterreichweite
Navigation von Luftfahrzeugen und Schiffen genutzt, in der dafür zuweilen auch ihr militärischer Begriff "Zulu- Zeit" gebraucht wird. Im phonetischen Alphabet steht "Zulu" für "Z", das wiederum den Längengrad Null bedeutet. Unterspannung Weak End Infeed-Logik (schwache Einspeisung) Spannungswandler (Voltage transformer) REC650 Technisches Handbuch...
Seite 602 Abschnitt 18 1MRK511204-UDE - Glossar X.21 Eine digitale Signalisierungsschnittstelle, die vorrangig für Telekom-Technik genutzt wird. Dreifacher Null-Sequenzstrom. Wird oft als Rest- oder Erd-Fehlerstrom bezeichnet. Dreifache Null-Sequenzspannung Wird oft als Rest- oder Neutralpunktspannung bezeichnet. REC650 Technisches Handbuch...
