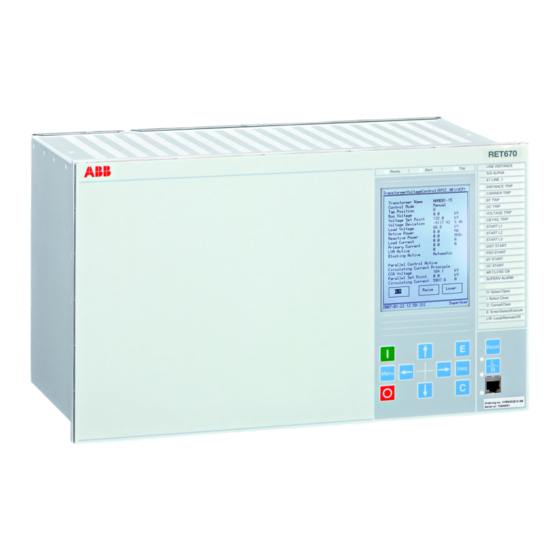

Seite 1 ® Relion 670 Serie Transformatorschutz RET670 Benutzerhandbuch...
Seite 4: Gewährleistung
Lizenzvereinbarungen gebunden und darf ausschließlich im Einklang mit den entsprechenden Lizenzvereinbarungen benutzt oder weitergegeben werden. Marken ABB und Relion sind eingetragene Warenzeichen der ABB Group. Alle anderen Marken oder Produktnamen, die in diesem Dokument erwähnt werden, können Warenzeichen bzw. eingetragene Warenzeichen ihrer jeweiligen Inhaber sein.
Seite 5: Haftungsausschluss
Falls Fehler entdeckt werden, möchte der Leser bitte den Hersteller in Kenntnis setzen. Abgesehen von ausdrücklichen vertraglichen Verpflichtungen ist ABB unter keinen Umständen für einen Verlust oder Schaden aufgrund der Verwendung dieses Handbuchs oder der Anwendung der Geräte...
Seite 6: Konformität
Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2006/95/EG). Diese Konformität ist das Ergebnis von Tests, die ABB in Übereinstimmung mit den Produktstandards EN 50263 und EN 60255-26 gemäß EMV-Richtlinie sowie EN 60255-1 und EN 60255-27 gemäß Niederspannungsrichtlinie durchgeführt hat. Das IED wurde...
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Abschnitt 1 Einführung..............11 Einführung in die Bedienungsanleitung..........11 Über die komplette Serie von Handbüchern für das IED.....11 Über das Benutzerhandbuch............12 Zielgruppe..................13 Zugehörige Dokumente...............13 Überarbeitungskommentare............14 Abschnitt 2 Sicherheitsinformationen..........15 Warnungen..................15 Abschnitt 3 Überblick...............17 Überblick für den Anwender............17 Identifizierung des IED..............17 Abschnitt 4 Verstehen des LHMI des IED........21 Überblick..................21 Tastenfeld..................22 Tastenaktivierte Anzeigen..............23...
Seite 8 Inhaltsverzeichnis Überblick..................32 Anzeige der Sekundärwerte............32 Überblick..................32 Analoge Mittelwerte zeigen............33 Überblick..................33 mA-Eingangsmodul MIM............33 Signalmatrix für mA-Eingänge SMMI........33 Überwachungswerte zeigen............33 Betriebsmesswerte CVMMXN.............33 Stromzeiger CMMXU..............34 Spannungszeiger VMMXU/VNMMXU.........34 Symmetrische Stromkomponente CMSQI........34 Symmetrische Spannungskomponente VMSQI......34 Energiezählung zeigen..............34 Impulszählerlogik PCGGIO............34 Funktion für Energiemessung und Bedarfshandhabung ETPMMTR...................35 Abschnitt 7 Ereignisliste..............37 Ereignisliste anzeigen..............37 Überblick..................37...
Seite 9 Inhaltsverzeichnis Basisparameter................43 Überblick................43 Produktidentifikation...............43 Basisdaten Primär..............43 Kommunikation................43 Überblick................43 Kommunikation zur Gegenseite..........44 Einstellungen für SPA, LON und IEC 60870-5-103....44 Stationskommunikation............45 Ethernet-Konfiguration............46 Analoge und E/A-Module.............47 Überblick................47 Analoge Module..............48 E/A-Module................48 HMI....................49 Überblick................49 LEDs..................49 Bildschirm ................49 Funktionen................49 Parameteränderung gesperrt ..........49 Differentialschutz.................50 Überblick................50 Transformatordifferentialschutz, zwei Wicklungen T2WPDIF ................50 Transformatordifferentialschutz, drei Wicklungen T3WPDIF ................50...
Seite 10 Inhaltsverzeichnis Impulszählerlogik PCGGIO............56 Funktion für Energiemessung und Bedarfshandhabung ETPMMTR ................56 Parametergruppe N................57 Überblick..................57 Differentialschutz.................57 Überblick................57 Transformatordifferentialschutz, zwei Wicklungen T2WPDIF ................57 Transformatordifferentialschutz, drei Wicklungen T3WPDIF ................57 Erdfehlerdifferentialschutz REFPDIF ........58 Hochimpedanz-Differentialschutz HZPDIF ......58 Impedanzschutz................58 Überblick................58 Mehrsystemiger Distanzschutz, Mho-Kennlinie, ZMHPDIS ................58 Distanzschutzzonen, polygonale Charakteristik ZMQPDIS, ZMQAPDIS............58 Distanzschutzzonen, polygonale Charakteristik für serienkompensierte Leitungen –...
Seite 11 Inhaltsverzeichnis Überblick................61 Schalterversagerschutz CCRBRF .........62 Leiterbrucherkennung BRCPTOC .........62 Kondensatorbatterieschutz CBPGAPC........62 Gerichteter Überleistungsschutz GOPPDOP ......62 Gerichteter Unterleistungsschutz GUPPDUP .......62 Unverzögerter Leiter-Überstromschutz PHPIOC ....62 Unverzögerter Erdfehlerschutz EFPIOC .......63 Gegensystem Überstromschutz (Schieflastschutz) für Maschinen NS2PTOC ............63 Vierstufiger gerichteter Gegensystem-Überstromschutz (Schieflastschutz) NS4PTOC..........63 Vierstufiger Leiterüberstromschutz OC4PTOC .....63 Polgleichlaufsüberwachung CCRPLD ........63 Vierstufen-Überstromschutz EF4PTOC ........64 Gerichteter empfindlicher Erdfehlerschutz und...
Seite 12 Inhaltsverzeichnis Überwachung des Sekundärsystems..........67 Überblick................67 Stromwandlerkreisüberwachung CCSRDIF ......68 Spannungswandlerkreisüberwachung SDDRFUF....68 Steuerung..................68 Überblick................68 Synchrocheck und Einschaltüberwachung SESRSYN ..68 Steuerung und Überwachung des Stufenschalters, 6 binäre Eingänge TCMYLTC...........68 Steuerung und Überwachung des Stufenschalters, 32 binäre Eingänge TCLYLTC ...........69 Automatische Spannungsregelung für Stufensteller, Einzelsteuerung TR1ATCC............69 Automatische Spannungsregelung für Stufensteller, Parallelsteuerung TR8ATCC..........69...
Seite 13 Inhaltsverzeichnis Testmodus..................78 Überblick..................78 Differentialschutz ................78 Impedanzschutz................78 Stromschutz.................78 Spannungsschutz ...............78 Frequenzschutz................78 Multifunktionsschutz ..............79 Signalvergleich ................79 Sekundärsystem-Überwachung ..........79 Steuerung ...................79 Überwachung................79 Logik....................79 Funktionsstatus................79 Überblick..................79 Differentialschutz.................80 Transformatordifferentialschutz, zwei Wicklungen T2WPDIF ................80 Transformatordifferentialschutz, drei Wicklungen T3WPDIF ................80 Erdfehlerdifferentialschutz, REFPDIF ........80 Hochimpedanz-Differentialschutz HZPDIF ......80 Impedanzschutz................81 Mehrsystemiger Distanzschutz, Mho-Kennlinie, ZMHPDIS................81 Distanzschutzzone, Polygonkennlinie ZMQPDIS,...
Seite 14 Inhaltsverzeichnis Zusätzliche Distanzschutz-Richtungsfunktion für Erdfehler, ZDARDIR ..............83 Mho-Impedanz Überwachungslogik ZSMGAPC....83 Polschlupfschutz PSPPPAM ..........83 Pendelerfassung ZMRPSB ...........84 Pendelerfassungslogik ZMRPSL..........84 Stromschutz.................84 Schalterversagerschutz CCRBRF .........84 Leiterbrucherkennung BRCPTOC .........84 Kondensatorbatterieschutz CBPGAPC........84 Gerichteter Überleistungsschutz GOPPDOP ......84 Gerichteter Unterleistungsschutz GUPPDUP .......85 Unverzögerter Leiter-Überstromschutz PHPIOC ....85 Unverzögerter Erdfehlerschutz EFPIOC .......85 Gegensystem Überstromschutz (Schieflastschutz) für Maschinen NS2PTOC ............85 Vierstufiger gerichteter Gegensystem-Überstromschutz...
Seite 15 Inhaltsverzeichnis Signalvergleich zur Gegenstation – Logik für Erdfehlerschutz ECPSCH .............89 Überwachung des Sekundärsystems..........89 Stromwandlerkreisüberwachung CCSRDIF......89 Spannungswandlerkreisüberwachung SDDRFUF....89 Steuerung..................90 Gerätesteuerung..............90 Befehle...................94 DPGGIO - Generische Kommunikations-I/O-Funktionen gemäß IEC 61850..............95 Synchrocheck und Einschaltüberwachung SESRSYN ..95 Steuerung und Überwachung des Stufenschalters TCMYLTC/TCLYLTC.............95 Automatische Spannungsregelung für Stufenschalter, Einzel- und Parallelregelung TR1ATCC/TR8ATCC ....95 Überwachung................95 Statusbericht des Logiksignals BINSTATREP.......96...
Seite 16 Inhaltsverzeichnis Leitungsdifferentialschutz-Test.............101 Abschnitt 12 Feldsteuerung und Überwachung......103 Überblick..................103 Messwerte auslesen und Gerätestatus kontrollieren....103 Anordnung und Verwendung des Übersichtsschaltbilds...104 Mitteilungen auf dem Steuerungsbildschirm......105 Abschnitt 13 Rücksetzen..............107 Rücksetzen-Leitfaden für IED............107 Rücksetzen Zähler..............107 Leistungsschalter SXCBR............107 Trenner SXSWI..............107 Rücksetzen Ereigniszähler CNTGGIO.........107 Rücksetzen Impulszähler PCGGIO........107 LDCM-Zähler löschen............108 Funktion für Energiemessung und Bedarfshandhabung ETPMMTR................108...
Seite 17: Abschnitt 1 Einführung
Abschnitt 1 1MRK 504 114-UDE C Einführung Abschnitt 1 Einführung Informationen zu diesem Kapitel Dieses Kapitel führt Sie in die Bedienungsanleitung ein und stellt die Ziele und die Verwendung vor. Einführung in die Bedienungsanleitung 1.1.1 Über die komplette Serie von Handbüchern für das IED Das Benutzerhandbuch (UM) ist ein kompletter Satz aus verschiedenen Handbüchern: Engineering-Handbuch...
Seite 18: Über Das Benutzerhandbuch
Abschnitt 1 1MRK 504 114-UDE C Einführung Im Technischen Referenz-Handbuch (TRM) sind Applikations- und Funktionalitätsbeschreibungen enthalten sowie nach Funktion sortierte Funktionsblöcke, Logikdiagramme, Ein- und Ausgangssignale, Einstellparameter und technische Daten aufgelistet. Das Handbuch lässt sich während der Engineering-, Installations- und Inbetriebnahmephasen sowie im Normalbetrieb als technische Referenz nutzen.
Seite 19: Zielgruppe
Abschnitt 1 1MRK 504 114-UDE C Einführung • Das Kapitel “Auslesen und Ändern von Einstellungen” beschreibt, wo man Einstellungen und Parameter findet und wie man sie ändert. • Das Kapitel “IED-Status feststellen” beschreibt wo man die verfügbaren Diagnose-Tools findet und wie man sie verwendet. •...
Seite 20: Überarbeitungskommentare
IEC 61850-Datenobjektliste der 670 Serie 1MRK 500 091-WEN Engineering-Handbuch der 670 Serie 1MRK 511 240-UEN Differentialschutz und Binärsignalübertragung in Telekommunikationsnetzen - Einstellungs- und Anwendungs‐ 1MRK 505 260-UEN leitfaden 670 Serie Weitere Informationen siehe www.abb.com/substationautomation. 1.1.5 Überarbeitungskommentare Revision Beschreibung Kleinere Korrekturen Kleinere Korrekturen...
Seite 21: Abschnitt 2 Sicherheitsinformationen
Abschnitt 2 1MRK 504 114-UDE C Sicherheitsinformationen Abschnitt 2 Sicherheitsinformationen Informationen zu diesem Kapitel In diesem Kapitel sind Warnungen und Sicherheitshinweise aufgelistet, die beachtet werden müssen, wenn man mit dem IED arbeitet. Warnungen Berühren Sie während des Betriebes nicht die Schaltkreise. Es herrschen dort möglicherweise tödliche Spannungen und Ströme.
Seite 23: Abschnitt 3 Überblick
Abschnitt 3 1MRK 504 114-UDE C Überblick Abschnitt 3 Überblick Informationen zu diesem Kapitel Dieses Kapitel vermittelt einen Überblick über die Bedienung. Überblick für den Anwender Die Mensch-Maschine-Schnittstelle (HMI) des IED ist das ideale Werkzeug für den täglichen Gebrauch sowie auch für die erweiterte Nutzung des IED. Das HMI besteht aus Tastenfeld, LCD-Anzeige und den LEDs auf dem IED.
Seite 24 Abschnitt 3 1MRK 504 114-UDE C Überblick IEC10000336-1-en.vsd IED10000336 V1 DE Abb. 1: Typisches Beispiel für den Bildschirm Produktidentifikation in der LHMI IEDProdTyp Bezeichnet den Produkttyp innerhalb der Baurei‐ he Relion 670 (REB, REC, RED, REG, REL, RET usw.) ProductDef Bezeichnet die Produktversion in der Reihenfol‐...
Seite 25 Abschnitt 3 1MRK 504 114-UDE C Überblick IEC10000337-1-en.vsd IEC10000337 V1 DE Abb. 2: Typisches Beispiel eines IED-Produkttyps und der Versionseigenschaften im PCM600 FirmwareVer Bezeichnet die Version der Produkt-Firmware IEDMainFunType Bezeichnet die Hauptfunktionalität des IED in Übereinstimmung mit der Nummerierung nach IEC 60870-5-103: •...
Seite 27: Abschnitt 4 Verstehen Des Lhmi Des Ied
Die Frontbedienung dient dazu, das IED zu überwachen und seine Arbeitsweise zu kontrollieren. Es können Funktionen hinzugefügt werden, die auf Ereignisse hinweisen, die die Aufmerksamkeit des Bedieners erfordern. IEC08000098 V1 EN Abb. 3: 1/2 x 19” Gehäuse mit kleiner LCD-Anzeige IEC08000084 V1 EN Abb. 4: 1/1 x 19”...
Seite 28: Tastenfeld
Das Tastenfeld wird zur Überwachung und Bedienung des IED verwendet. Das Tastenfeld ist an allen IEDs einheitlich ausgeführt. LCD-Bildschirme und andere Details können abweichen; die Funktionsart der Tasten ist jedoch identisch. IEC05000153 V1 DE Abb. 5: Das HMI-Tastenfeld. Tabelle enthält eine Beschreibung der HMI Tasten, die zur Bedienung des IEDs verwendet werden.
Seite 29: Tastenaktivierte Anzeigen
Abschnitt 4 1MRK 504 114-UDE C Verstehen des LHMI des IED Taste Funktion Zur Vorwärtsnavigation von einem Fenster in das nächste und für die Cursorbewegung nach rechts im Editiermodus drücken. IEC05000109 V1 DE Zur Rückwärtsnavigation von einem Fenster in das nächste und für die Cursorbewe‐ gung nach links im Editiermodus drücken.
Seite 30: Lcd-Anzeige
Abschnitt 4 1MRK 504 114-UDE C Verstehen des LHMI des IED LCD-Anzeige 4.4.1 Klein Das kleine HMI ist verfügbar für Gehäuse mit 1/2, 3/4 und 1/1 x 19". Die LCD- Anzeige auf dem kleinen HMI misst 32 x 90 mm und zeigt 7 Zeilen mit bis zu 40 Zeichen pro Zeile an.
Seite 31: Anzeige-Leds
Abschnitt 4 1MRK 504 114-UDE C Verstehen des LHMI des IED LED-Anzeige Information Blinkend Gerät im Prüfmodus Rot: Dauerhaft Befehl AUS erteilt 4.5.3 Anzeige-LEDs Das LED-Anzeigemodul mit 15 LEDs ist in der 670 Serie Standard. Sein Hauptzweck besteht in der sofortigen Anzeige von Schutz- oder Alarmmeldungen. Die Alarm-LEDs und der Hardware zugeordnete LEDs befinden sich auf der rechten Seite des Frontpaneels.
Seite 32: Navigation
Abschnitt 4 1MRK 504 114-UDE C Verstehen des LHMI des IED Navigation 4.7.1 Ablesen Um Werte und Informationen über die überwachten Objekte ablesen zu können, muss der Bediener mit den Pfeiltasten durch den Menübaum navigieren. Das aktive Untermenü oder der aktive Wert werden hervorgehoben. Navigation: •...
Seite 33: Steuerung
Abschnitt 4 1MRK 504 114-UDE C Verstehen des LHMI des IED 4.7.3 Steuerung Das HMI ermöglicht es dem Bediener Leistungsschalter und andere Schaltgeräte im Feld direkt über die grafische Anzeige und den entsprechenden Tasten des Frontbedienfelds des IED zu schalten. Drücken Sie die Taste L/R bis die oberste der zwei LEDs neben der Taste aufleuchtet, um die lokale Steuerung vom HMI zu ermöglichen.
Seite 35: Abschnitt 5 Hmi-Baum
Abschnitt 5 1MRK 504 114-UDE C HMI-Baum Abschnitt 5 HMI-Baum Informationen zu diesem Kapitel Dieses Kapitel beschreibt die Struktur des HMI. Das Hauptmenü besteht aus Untermenüs, z. B. Messungen, Ereignisliste, Störfallaufzeichnung, Einstellungen, Diagnose, Test und Rücksetzen. Daraus ergibt sich eine typische Baumstruktur. Überblick Das Hauptmenü...
Seite 36 Abschnitt 5 1MRK 504 114-UDE C HMI-Baum Hauptmenü Untermenü Untermenü zweiter Ordnung Allgemeine Einstellungen Stromkreis Kommunikation Analogmodul E/A-Module Differentialschutz Stromschutz Spannungsschutz: Steuerung Überwachung Messung Parametersatz n Differentialschutz Impedanzschutz Stromschutz Spannungsschutz: Frequenzschutz Multifunktionsschutz Signalvergleich Sekundärsystem-Überwa‐ chung Steuerung Überwachung Logik Aktivieren Parametersatz Diagnose Interne Ereignisse IED status...
Seite 37: Abschnitt 6 Messwerte Anzeigen
Abschnitt 6 1MRK 504 114-UDE C Messwerte anzeigen Abschnitt 6 Messwerte anzeigen Informationen zu diesem Kapitel Dieses Kapitel beschreibt die verschiedenen Messkategorien und wo sie im HMI zu finden sind. Jede Messkategorie wird einzeln vorgestellt. Dabei wird die Art der gemessenen Daten und der Pfad im HMI erläutert.
Seite 38: Primäre Analogwerte Zeigen
Abschnitt 6 1MRK 504 114-UDE C Messwerte anzeigen Primäre Analogwerte zeigen 6.2.1 Überblick Die primären Analogwerte sind auf der Primärseite des TRM gemessene analoge Größen und geben den Strom- oder Spannungsistwert auf der Primärseite der Spannungswandler und Stromwandler wieder. Das Übersetzungsverhältnis wird unter Einstellungen eingestellt und hängt auch von der Auslegung des TRM ab.
Seite 39: Analoge Mittelwerte Zeigen
Abschnitt 6 1MRK 504 114-UDE C Messwerte anzeigen Zeigt bis zu 24 Kanäle mit sekundären Stromwandler- und Spannungswandler- Daten an. Es werden Effektivwerte angezeigt. Analoge Mittelwerte zeigen 6.4.1 Überblick Messungen des Milliampere-Eingangsmoduls (MIM) lassen sich in diesem Teil des Menüs Messungen finden. Hier werden Daten vom verdrahteten mA-Modul oder von den Signalmatrix-mA-Modulen angezeigt.
Seite 40: Stromzeiger Cmmxu
Abschnitt 6 1MRK 504 114-UDE C Messwerte anzeigen 6.5.2 Stromzeiger CMMXU Hauptmenü/Messung/Überwachung/Stromanzeiger (MMXU)/CMMXU:x Alle drei Leiterströme und ihre Phasenwinkel werden hier angezeigt. 6.5.3 Spannungszeiger VMMXU/VNMMXU Hauptmenü/Messungen/Überwachung/Spannungszeiger (MMXU)/Leiter- Leiter/VMMXU:x Leiter-Leiter-Spannungen und Phasenwinkel werden hier angezeigt. Hauptmenü/Messungen/Überwachung/Spannungszeiger (MMXU)/Leiter- Erde/VNMMXU:x Leiter-Erde-Spannungen und Phasenwinkel werden hier angezeigt. 6.5.4 Symmetrische Stromkomponente CMSQI Hauptmenü/Messungen/Überwachung/Komponentendarstllg.
Seite 41: Funktion Für Energiemessung Und Bedarfshandhabung Etpmmtr
Abschnitt 6 1MRK 504 114-UDE C Messwerte anzeigen Die von der Impulszählerlogik erzeugten Ausgabesdaten beinhalten Daten über den Zählerstatus und Zählerwerte. 6.6.2 Funktion für Energiemessung und Bedarfshandhabung ETPMMTR Hauptmenü/Messungen/Energiezählung/3phasige Leistungsmessung (MMTR)/ ETPMMTR:x Zu den von der Energiemessfunktion erzeugten Ausgabedaten gehören auch Angaben zur Wirk- und Blindarbeit jeweils in Vorwärts- und Rückwärtsrichtung.
Seite 43: Abschnitt 7 Ereignisliste
Abschnitt 7 1MRK 504 114-UDE C Ereignisliste Abschnitt 7 Ereignisliste Informationen zu diesem Kapitel Das vorliegende Kapitel beschreibt, wo Sie die Ereignisliste finden und wie diese zu verstehen ist. Ereignisliste anzeigen 7.1.1 Überblick Unter Ereignisliste finden Sie alle aufgezeichneten Ereignisse, z. B. Auslösungen, Schaltvorgänge.
Seite 45: Abschnitt 8 Umgang Mit Störungen
Abschnitt 8 1MRK 504 114-UDE C Umgang mit Störungen Abschnitt 8 Umgang mit Störungen Informationen zu diesem Kapitel Dieses Kapitel beschreibt, wie Störungen erkannt und behoben werden. Dies beinhaltet, das Rücksetzen von LED-Alarmen, die Erzeugung von Stördatenberichten sowie die Anzeige der unterschiedlichen Fehlerindikatoren. Störungen identifizieren Eine Stördatenaufzeichnung kann manuell erzeugt werden indem man die manuelle Auslösung im HMI-Menü...
Seite 46: Anzeige Auslösewerte
Abschnitt 8 1MRK 504 114-UDE C Umgang mit Störungen Hauptmenü/Störungsaufzeichnungen/Aufzeichnung xx/Ereignisaufzeichnung 8.2.4 Anzeige Auslösewerte Im Bereich Auslösewerte einer Störaufzeichnung können sowohl die Werte vor und während der Störung für Strom, Spannung und Phasenwinkel eingesehen werden. Die Aufzeichnungsnummer und Auslösezeit werden ebenfalls angezeigt. Der Pfad im HMI lautet wie folgt.
Seite 47: Abschnitt 9 Auslesen Und Ändern Von Einstellungen
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Abschnitt 9 Auslesen und Ändern von Einstellungen Über dieses Kapitel Dieses Kapitel beschreibt die Anordnung und Änderung von Einstellungen und Parametern. Das Kapitel ist in zwei Abschnitte aufgeteilt, was mit der Art und Weise übereinstimmt, wie die zwei Kategorien mit Einstellungen im HMI aufgeteilt sind.
Seite 48: Zeitsynchronisierung
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen 9.1.2.2 Zeitsynchronisierung Hauptmenü/Einstellungen/Zeit/Synchronisierung/Zeitsynchronisierung:x/ Allgemein Hier werden die Parameter FineSyncSource, CourseSyncSrc und SyncMaster ein- oder ausgeschaltet. Hauptmenü/Einstellungen/Zeit/Synchronisierung/Zeitsynchronisierung:x/ IEC61850-9-2 Hier werden die Synchronisierungsparameter für die IEC 61850-9-2LE-Prozessbus- Kommunikation festgelegt. 9.1.2.3 TIMESYNCHBIN Hauptmenü/Einstellungen/Zeit/Synchronisierung/SYNCHBIN:x Hier werden die Parameter für die Synchronisation über einen binären Eingang eingestellt, die Position des Moduls, die Nummer des Binäreingangs und der...
Seite 49: Timezone
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen 9.1.2.8 TIMEZONE Hauptmenü/Einstellungen/Zeit/Synchronisierung/TIMEZONE:x Hier wird die Zeitzone entsprechend der Koordinierten Weltzeit (UTC) eingestellt. Allgemeine Einstellungen Werden Parameter unter "Allgemeine Einstellungen" verändert erfolgt ein Neustart des IED. Dies geschieht automatisch. Ein manueller Eingriff ist nicht erforderlich. Das IED muss vor einer Änderung der Einstellungen in Allgemeine Einstellungen in Parametergruppe 1 gesetzt werden 9.2.1...
Seite 50: Kommunikation Zur Gegenseite
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Netzwerkschnittstellen, Protokoll, Kommunikation mit der Gegenstelle und Empfang von Sperrinformationen. 9.2.2.2 Kommunikation zur Gegenseite Hauptmenü/Einstellungen/Allgemeine Einstellungen/Kommunikation/LDCM- Konfiguration/LDCMX Zeigt Einstellungen für die binäre Fernkommunikation (CRB) und für die multiple Fernkommunikation (CRM). Der multiple Kommunikationsblock kann sowohl binäre als auch analoge Daten senden, wohingegen der binäre Kommunikationsblock nur Binärdaten senden kann.
Seite 51: Stationskommunikation
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Anschluss hauptsächlich zum Senden von Ereignisdaten verwendet, ist die entsprechende Einstellung langsam. Wird der LON-Anschluss zum Beispiel als Kanal für Auslösesignale verwendet, wäre die Einstellung schnell angemessen. Hauptmenü/Einstellungen/Allgemeine Einstellungen/Kommunikation/SLM- Konfiguration/Hint.
Seite 52: Empfang Multibefehl
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Hier werden die Parameter im Zusammenhang mit DNP 3.0 eingestellt. GOOSE-Binärempfang Hauptmenü/Einstellungen/Allgemeine Einstellungen/Kommunikation/ Stationskommunikation/GOOSEBinEmpfang/GOOSEBINRCV:x Umfasst verfügbare Instanzen des GOOSE-Binärempfangs (GOOSEBINRCV). Dabei kann der Parameter Operation auf Ein oder Aus gesetzt werden. IEC 61850–8–1 Hauptmenü/Einstellungen/Allgemeine Einstellungen/Kommunikation/ Stationskommunikation/IEC61850–8–1...
Seite 53: Analoge Und E/A-Module
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen an das IED angeschlossen wird. Denken Sie daran, dass es sich um eine statische IP- Adresse handelt und dass die entsprechenden Netzwerkeinstellungen auch am PC vorgenommen werden müssen. Hauptmenü/Einstellungen/Allgemeine Einstellungen/Kommunikation/ Ethernet Konfiguration/OEM Rückseite - Port AB Die IP-Adresse, die IP-Maske und der Modus für die Kommunikation nach IEC 61850-8-1 bei Verwendung des optischen Ethernet-Moduls (OEM) auf der...
Seite 54: Analoge Module
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen 9.2.3.2 Analoge Module Hauptmenü/Einstellungen/Allgemeine Einstellungen/Analogmodule/ AnalogInputs Anzeige aller Veränderungen bei analogen Eingangsmodulen mit Parametern. Die analogen Eingangsmodule verfügen über unterschiedliche Kombinationen von Strom- und Spannungseingängen. Jeder Kanal verfügt über Parameter zur Einstellung des Kanaltyps, der primären und sekundären Werte von Spannungswandlern, Stromwandlern und die Lage des Sternpunkts bei Stromwandlern (leitungsseitig oder sammelschienenseitig).
Seite 55: Hmi
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen werden, hängen die zur Einstellung verfügbaren Parameter von der physikalischen Konfiguration des IED ab. Alle E/A-Module schließen den Betriebsparameter ein, der es dem Bediener ermöglicht, das Modul ein- oder auszuschalten. Die Milliampere-Module (MIMs) finden sich ebenfalls im E/A-Module- Verzeichnis.
Seite 56: Differentialschutz
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen 9.2.5 Differentialschutz 9.2.5.1 Überblick Diese Parametergruppe deckt den Differentialschutz von Transformatoren ab. Das System benötigt zur korrekten Funktion entsprechende Bemessungsdaten. Ist das Schutzobjekt z. B. ein Transformator, dann sind Bemessungsstrom und -spannung pro Wicklung und auch die entsprechenden Daten erforderlich.
Seite 57: Feldreservierung Qcrsv
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Zeigt bis zu sechs Instanzen der Feldsteuerungsfunktion QCBAY an mit einer Einstellmöglichkeit, die dem lokalen Bediener Vorrang gibt über den Fernbediener oder umgekehrt. Feldreservierung QCRSV Hauptmenü/Einstellungen/Allgemeine Einstellungen/Steuerung/ Steuerfunktion/Feldreservierung (CRSV)/QCRSV:x Anzeige von bis zu vier Instanzen der Feldreservefunktion QCRSV mit neun Parametereinstellungen.
Seite 58: Steuerbefehle
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Schaltersteuerung SCSWI Hauptmenü/Einstellungen/Allgemeine Einstellungen/Steuerung/ Steuerfunktion/Schaltersteuerung (CSWI)/SCSWI:x Zeigt die Instanzen der Schaltersteuerungsfunktion SCSWI mit acht Einstellparametern an. Dies sind Einstellungen für Steuermodell, Positionsabhängigkeit und verschiedene Grenzwertzeiten. 9.2.6.2 Steuerbefehle Automatisierungs-Bits, Befehlsfunktion für DNP3.0 (AutomationBits) Hauptmenü/Einstellungen/Allgemeine Einstellungen/Steuerung/Befehle/ Automatisierungs-Bits/AUTOBITS:x Ein Parameter zum Aktivieren oder Deaktivieren der Funktion steht zur Verfügung.
Seite 59: Automatische Spannungsregelung Für Stufensteller, Parallelsteuerung Tr8Atcc
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Steuerung und Überwachung des Stufenschalters TCLYLTC Hauptmenü/Einstellungen/Allgemeine Einstellungen/Steuerung/ Spannungsregler (YLTC,84)/TCLYLTC:x Hier werden Stufenschalterparameter wie Stufenstellung für niedrige und hohe Spannung sowie Art der Code-Umwandlung festgelegt. Automatische Spannungsregelung für Stufensteller, Parallelsteuerung TR8ATCC Hauptmenü/Einstellungen/Allgemeine Einstellungen/Steuerung/ Spannungsregelung (ATCC,90)/TR8ATCC:x...
Seite 60: Stromzeiger Cmmxu
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Anzeige der verfügbaren Instanzen von CVMMXN. 9.2.7.3 Stromzeiger CMMXU Hauptmenü/Einstellungen/Allgemeine Einstellungen/Überwachung/ Stromanzeiger (MMXU)/CMMXU:x Zeigt die verfügbaren Instanzen der Stromzeigerfunktion CMMXU an mit Ausgang hinsichtlich Stromamplitude, Strombereich, Phasenwinkel, Nullstromstärke und Gegenstromstärke an. 9.2.7.4 Spannungszeiger VMMXU/VNMMXU Hauptmenü/Einstellungen/Allgemeine Einstellungen/Überwachung/...
Seite 61: Stördatenaufzeichnung Drprdre
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen 9.2.7.7 Stördatenaufzeichnung DRPRDRE Hauptmenü/Einstellungen/Allgemeine Einstellungen/Überwachung/ Störschrieb/Störschrieb (RDRE) Zeigt die verfügbaren Einstellungen an. Binäre Signale Hauptmenü/Einstellungen/Allgemeine Einstellungen/Überwachung/ Stördatenaufzeichnung/Binärsignale (RBDR)/Kanal xx-yy Es stehen einige Gruppen mit zahlreichen Kanälen und mehreren binären Ausgängen pro Kanal zur Verfügung.
Seite 62: Iec 60870-5-103
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Die Einstellungen des Binärsignalstatusberichts BINSTATREP bestehen aus einigen Sätzen einstellbarer Parameter mit einem einstellbaren Parameter je Instanz. 9.2.7.11 IEC 60870–5–103 Hauptmenü/Einstellungen/Allgemeine Einstellungen/Überwachung/IEC 60870–5–103 Unter der Option IEC 60870-5-103 im Menü Einstellungen finden sich die zwei getrennten Untermenüs Messungen und Störschrieb.
Seite 63: Parametergruppe N
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Parametergruppe N 9.3.1 Überblick Es gibt einige Default-Parametergruppen. Unter Allgemeine Einstellungen können Parameter dieser Gruppen an die Anwendung angepasst werden. Die Default- Einstellungen orientieren sich am Industriestandard. Trotzdem ist es nötig gewisse Anpassungen vorzunehmen um der jeweiligen Anwendung gerecht zu werden.
Seite 64: Erdfehlerdifferentialschutz Refpdif
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen 9.3.2.4 Erdfehlerdifferentialschutz REFPDIF Hauptmenü/Einstellungen/Parametersatz n/Differentialschutz/Erdfehler-Diff.- Schutz (PDIF,87N)/REFPDIF:x Zeigt die verfügbaren Instanzen des REFPDIF mit einigen Einstellungen pro Instanz an. Zeigt bis zu drei REF-Instanzen mit acht Einstellungen pro Instanz an. Diese sind für Stromwandlerverhältnisse, Betrieb, Winkel des Bemessungsstroms IBase des Gegensystems und Idmin, ein Prozentsatz von IBase und Stromgrenzwert in Abschnitt eins der typischen Steigung.
Seite 65: Distanzschutzzonen, Polygonale Charakteristik Für Serienkompensierte Leitungen - Zmcpdis, Zmcapdis
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Zeigt die verfügbaren einstellbaren Parameter an. Dazu gehören Einstellwerte für die Widerstands- und die Reaktanzreichweite in [Ω] pro Leiter und für den Fehlerwiderstand in [Ω] pro Schleife bei mehrpoligen Kurzschlüssen und Erdfehlern.
Seite 66: Ermittlung Fehlerhafter Leiter Mit Lastkompensation Fmpspdis
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen 9.3.3.7 Ermittlung fehlerhafter Leiter mit Lastkompensation FMPSPDIS Hauptmenü/Einstellungen/Parametersatz n/Impedanzschutz/Leiterauswahl (PDIS,21)/FMPSPDIS:x Umfasst Einstellungen für Stromstärke und Spannung. 9.3.3.8 Leiterauswahl, Polygonkennlinie mit festem Winkel FDPSPDIS Hauptmenü/Einstellungen/Parametersatz n/Impedanzschutz/Leiterauswahl (PDIS,21)/FDPSPDIS:x Zeigt Einstellungen an, zu denen der minimale Betriebsstrom für zweipolige Kurzschluss- und einpolige Erd-Fehlerschleifen gehört.
Seite 67: Zusätzliche Distanzschutz-Richtungsfunktion Für Erdfehler, Zdardir
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Umfasst die Einstellungen für Impedanz und Winkel. 9.3.3.14 Zusätzliche Distanzschutz-Richtungsfunktion für Erdfehler, ZDARDIR Hauptmenü/Einstellungen/Parametersatz n/Impedanzschutz/Mho gerichteter Erdfehler (RDIR)/ZDARDIR:x Umfasst die Einstellungen der Mindestauslöseströme, des Polarisierungsmodus und der Winkel der Richtungsmessung. 9.3.3.15 Mho-Impedanz Überwachungslogik ZSMGAPC Hauptmenü/Einstellungen/Parametersatz n/Impedanzschutz/Mho...
Seite 68: Schalterversagerschutz Ccrbrf
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Zeitkonstanten, Thermischer Überlastschutz mit zwei Zeitkonstanten, Polgleichlaufsüberwachung und Schalterversagerschutz. Für jede Funktion kann eingestellt werden: Bemessungsdaten, Betrieb, usw. Die thermischen Überlastschutzfunktionen haben Einstellungen für Temperaturansprechwerte sowie weitere Parameter um die Funktion der Anwendung anzupassen. 9.3.4.2 Schalterversagerschutz CCRBRF Hauptmenü/Einstellungen/Parametersatz n/Stromschutz/...
Seite 69: Unverzögerter Erdfehlerschutz Efpioc
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Zeigt verfügbare Instanzen von PHPIOC zusammen mit einigen Einstellparametern pro Instanz an. Betriebsart, Betriebsstrommultiplikator, Betrieb Ein oder Aus, der Betriebsstrompegel als Prozentsatz des Bezugsstroms und der Bezugsstrom selbst können hier eingestellt werden. 9.3.4.8 Unverzögerter Erdfehlerschutz EFPIOC Hauptmenü/Einstellungen/Parametersatz n/Überstromschutz/Unverz.
Seite 70: Vierstufen-Überstromschutz Ef4Ptoc
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen 9.3.4.13 Vierstufen-Überstromschutz EF4PTOC Hauptmenü/Einstellungen/Parametersatz n/Überstromschutz/I0>,4stufig (PTOC,51N_67N)/EF4PTOC:x Zeigt einige Instanzen von EF4PTOC zusammen mit zahlreichen Einstellungen pro Instanz an. Typische Einstellungen betreffen z. B. die Oberschwingungsblockierung, die kleinsten Ströme der jeweiligen Grundfrequenz, die Bezugseinstellwerte für Stromstärke und Spannung sowie verschiedene andere Einstellungen.
Seite 71: Spannungslosigkeitsüberwachung Lovptuv
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen 9.3.5.2 Spannungslosigkeitsüberwachung LOVPTUV Hauptmenü/Einstellungen/Parametersatz n/Spannungsschutz/ Spannungsausfall (PTUV,27)/LOVPTUV:x Hier werden die Parameter für Spannungen und Auslösezeit eingestellt. 9.3.5.3 Übererregungsschutz OEXPVPH Hauptmenü/Test/Parametersatz n/Spannungsschutz/Übererregungsschutz (PVPH,24)/OEXPVPH:x Zeigt einstellbare Parameter für Betrieb, Bemessungsstrom und -spannung, Zeitverzögerungen für benutzerdefinierte Kurven und viele andere ähnliche Einstellungen an.
Seite 72: Frequenzschutz
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen 9.3.6 Frequenzschutz 9.3.6.1 Überblick Für den Frequenzschutz können Unterfrequenz, Überfrequenz und Frequenzänderung eingestellt werden. Jede Funktion hat bestimmte Parameter. Alle Funktionen können ein- oder ausgeschaltet werden und besitzen einstellbare Parameter, z.
Seite 73: Allgemeine Strom- Und Spannungsbasierte Schutzfunktion Cvgapc
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen abhängig von diesen Eingängen. Jede Funktion kann ein- oder ausgeschaltet und eingestellt werden. 9.3.7.2 Allgemeine Strom- und spannungsbasierte Schutzfunktion CVGAPC Hauptmenü/Einstellungen/Parametersatz n/Multifunktionsschutz/Univ.Funkt. Strom /Spannung (GAPC)/CVGAPC:x Zeigt verfügbare Instanzen von CVGAPC zusammen mit einigen Einstellparametern pro Instanz an.
Seite 74: Stromwandlerkreisüberwachung Ccsrdif
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Einheiten für die Automatenfallüberwachung mit den entsprechenden Parameter für Strom, Spannung, Betrieb, usw. 9.3.9.2 Stromwandlerkreisüberwachung CCSRDIF Hauptmenü/Einstellungen/Parametersatz n/Sekundärsystemüberwachung/ Stromwandlerkreisüberwachung (RDIF,87)/CCSRDIF:x Anzeige der verfügbaren Instanzen von CCSRDIF mit einigen Einstellungen pro Instanz.
Seite 75: Steuerung Und Überwachung Des Stufenschalters, 32 Binäre Eingänge Tclyltc
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen 9.3.10.4 Steuerung und Überwachung des Stufenschalters, 32 binäre Eingänge TCLYLTC Hauptmenü/Einstellungen/Parametersatz n/Steuerung/Spannungsregler (YLTC,84)/TCLYLTC:x Hier werden Parameter wie Basisstrom, Stufenschalter-Timeout und Impulsdauer für Höher/Tiefer-Befehl festgelegt. 9.3.10.5 Automatische Spannungsregelung für Stufensteller, Einzelsteuerung TR1ATCC Einstellungen/Parametersatz n/Steuerung/Spannungsregelung (ATCC,90)/ TR1ATCC:x...
Seite 76: Auslöselogik Smpptrc
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Funktionskategorien umfasst eine Reihe von Instanzen, jede mit einem Parametersatz. 9.3.12.2 Auslöselogik SMPPTRC Hauptmenü/Einstellungen/Parametersatz n/Logik/Auslöselogik (PTRC,94)/ SMPPTRC:x Zeigt die verfügbaren Instanzen der Auslöselogikfunktion SMPPTRCmit einstellbaren Parametern pro Instanz an. Zu den einstellbaren Parametern gehören Betrieb, Auslösebefehl, Auslösesperre und minimale Zeit für Auslösesignal.
Seite 77: Aktivieren Parametersatz
Abschnitt 9 1MRK 504 114-UDE C Auslesen und Ändern von Einstellungen Aktivieren Parametersatz Hauptmenü/Einstellungen/Aktivieren Parametersatz Die verfügbaren Parametersätze können in PCM600 konfiguriert werden. In Aktivieren Parametersatz kann eine dieser Parametergruppen für die Anwendung manuell gewählt werden. Sprache Unter Sprache im Hauptmenü befinden sich die Spracheinstellungen des HMI. Sie sind abhängig von der gewünschten Konfiguration.
Seite 79: Abschnitt 10 Ied-Status Feststellen
Abschnitt 10 1MRK 504 114-UDE C IED-Status feststellen Abschnitt 10 IED-Status feststellen Informationen zu diesem Kapitel Dieses Kapitel beschreibt wo Sie im HMI-Baum den Grund für einen internen IED- Fehler finden. Das Kapitel beinhaltet außerdem Informationen zum IED. 10.1 Auslesen interne Ereignisse Hauptmenü/Diagnose/Interne Ereignisse Interne Ereignisse im Diagnose-Menü...
Seite 80 Abschnitt 10 1MRK 504 114-UDE C IED-Status feststellen Hauptmenü/Diagnose/IED Status/Merging units/MergingUnit:x Die Liste umfasst alle Statussignale der einzelnen Merging Units. Hauptmenü/ Diagnose/Kommunikation/Frontseitiger Port Zeigt verschiedene Kommunikationsstatussignale für die Kommunikation über den frontseitigen Port an. Hauptmenü/ Diagnose/Kommunikation/OEM Rückseite - Port AB Zeigt verschiedene Kommunikationsstatussignale für die Kommunikation über den rückseitigen Port AB an.
Seite 81: Abschnitt 11 Ied Überprüfen
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Abschnitt 11 IED überprüfen Informationen zu diesem Kapitel Dieses Kapitel beschreibt die Tests, die in der Testsektion des HMI durchgeführt werden können. 11.1 Überblick Der Testteil der Baumansicht im HMI verfügt über einige Untermenüs für das Testen und Anzeigen von Aktivitäten.
Seite 82: Ied-Testmodus
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Multifunktionsschutz schließt Messungen ein, die Daten hinsichtlich Auslösesignale, Anregesignale, Strom- und Spannungswerte anzeigen. Sekundäres Überwachungssystem zeigt eine Auswahl an Funktionen, Stromkreisüberwachung und Automatenfall an. Messungen zur Stromkreisüberwachung schließen Ausfall- und Alarmsignale ein, und Messungen zum Automatenfall beinhalten die Anregewerte.
Seite 83: Binäreingangswerte Anzeigen
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen 11.3 Binäreingangswerte anzeigen 11.3.1 Überblick Binäreingangswerte zeigt den Status Eingänge der Binäreingangsmodule (BIM). Diese werden mit 1 oder 0 dargestellt, abhängig davon, ob ein Signal vorhanden ist oder nicht. Binäreingangsmodule mit verbesserter Impulszählung können Impulse empfangen, mit denen die Leistung gemessen werden kann.
Seite 84: Testmodus
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Zeigt die verfügbaren Sätze binärer Ausgangswerte an. Jeder Satz oder jede Instanz binärer Ausgänge zeigt den Status von allen einzelnen binären Ausgängen an. 11.5 Testmodus 11.5.1 Überblick Im Testmodus können die unterschiedlichen Schutzfunktionen (außer Leitungsdifferentialschutz) mit dem IED individuell für den Test freigegeben werden.
Seite 85: Multifunktionsschutz
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen 11.5.7 Multifunktionsschutz Hauptmenü/Test/Funktionstest-Modi/Multifunktionsschutz Prüfung von bis zu zwölf Instanzen der allgemeinen Strom- und Spannungsfunktion CVGAPC. 11.5.8 Signalvergleich Hauptmenü/Test/Funktionstestmodus/Signalvergleich-Schema Prüfung der Signalvergleichslogik für Erdfehlerschutz und Distanzschutz, mit Stromrichtungsumkehr und Schwacheinspeiselogik. 11.5.9 Sekundärsystem-Überwachung Hauptmenü/Test/Funktionstestmodus/Sekundäres Überwachungssystem Prüfung von Stromwandlerkreis- und Spannungswandlerkreis-Überwachung.
Seite 86: Differentialschutz
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen 11.6.2 Differentialschutz Die Werte und Messungen des Differentialschutzes befinden sich unter dem unten angegebenen HMI-Pfad. Die Werte entsprechen dem Status der Auslöse- und Anregesignale. Die Magnitude der Differentialströme wird hier angezeigt. 11.6.2.1 Transformatordifferentialschutz, zwei Wicklungen T2WPDIF Hauptmenü/Test/Funktionsstatus/Differentialschutz/Trafo-Diff.
Seite 87: Impedanzschutz
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Zeigt verfügbare Instanzen von HZPDIF zusammen mit einigen Ausgaben pro Instanz an. Dazu gehören Auslösesignal, Alarmsignal und die gemessene Effektivspannung auf der Sekundärseite des Stromwandlers. 11.6.3 Impedanzschutz Die Werte des Impedanzschutzes werden in den Untermenüs des Impedanzschutzes im HMI angezeigt.
Seite 88: Mehrsystemiger Distanzschutz, Polygonal, Für Erdschlüsse Zmmpdis, Zmmapdis
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Anzeige der Instanz von ZMRPDIS für Zone 1 mit einer großen Anzahl von Einstellungen pro Instanz. Hauptmenü/Test/Funktionsstatus/Impedanzschutz/DistanceZones(PDIS,21)/ ZMRAPDIS:x Anzeige der Instanzen von ZMRAPDIS für die Zonen 2 - 5 mit einer großen Anzahl von Einstellungen pro Instanz.
Seite 89: Gerichtete Impedanz Zdrdir
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Anzeige der Ausgabedaten von PPLPHIZ. 11.6.3.10 Gerichtete Impedanz ZDRDIR Hauptmenü/Test/Funktionsstatus/Impedanzschutz/ger. Imp.-Fkt. (RDIR)/ ZDRDIR:x Anzeige einer Instanz von ZDRDIR mit der Anzeige des Zustands der Auslösesignale. 11.6.3.11 Richtungsimpedanzelement für Mho-Charakteristik ZDMRDIR Hauptmenü/Test/Funktionsstatus/Impedanzschutz/ger. Imp.-Fkt. (RDIR,21D)/ ZDMRDIR:x Anzeige der Instanzen von ZDMRDIR .
Seite 90: Pendelerfassung Zmrpsb
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen 11.6.3.16 Pendelerfassung ZMRPSB Hauptmenü/Test/Funktionsstatus/Impedanzschutz/Pendelerfassung (RPSB, 78)/ZMRPSB:x Anzeige einer Instanz von ZMRPSB mit drei Werten. Diese geben eine Pendelung an und zeigen die gemessenen Impedanzen für die inneren und äußeren Impedanzgrenzen. 11.6.3.17 Pendelerfassungslogik ZMRPSL Hauptmenü/Test/Funktionsstatus/Impedanzschutz/Pendelerfassungslogik (RPSL)/ZMRPSL:x Anzeige der Ausgabedaten von ZMRPSL.
Seite 91: Gerichteter Unterleistungsschutz Guppdup
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Zeigt die Ausgangsdaten von GOPPDOP an. 11.6.4.5 Gerichteter Unterleistungsschutz GUPPDUP Hauptmenü/Testmodus/Funktionsstatus/Überstromschutz/ Leistungsrichtungsschutz P< (PDUP,37)/GUPPDUP:x Zeigt die Ausgangsdaten von GUPPDUP an. 11.6.4.6 Unverzögerter Leiter-Überstromschutz PHPIOC Hauptmenü/Testmodus/Funktionsstatus/Überstromschutz/Unverz. UMZ- Schutz (PIOC,50)/PHPIOC:x Zeigt verfügbare Instanzen von PHPIOC mit mehreren Werten pro Instanz an, die den allgemeinen Auslösestatus und den Auslösestatus pro Leiter zeigen.
Seite 92: Polgleichlaufsüberwachung Ccrpld
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen 11.6.4.11 Polgleichlaufsüberwachung CCRPLD Hauptmenü/Test/Funktionsstatus/Stromschutz/ Zwangsgleichlaufsüberwachung (RPLD,52PD)/CCRPLD:x Anzeige von bis zu zwei Instanzen von CCRPLD mit zwei Werten pro Instanz, die Auslöse- und Anregedaten umfassen. 11.6.4.12 Vierstufiger Erdfehlerschutz EF4PTOC Testmodus/Funktionsstatus/Überstromschutz/I0>,4stufig (PTOC,51N_67N)/ EF4PTOC:x Zeigt verfügbare Instanzen von EF4PTOC zusammen mit einigen Werten pro Instanz an.
Seite 93: Spannungslosigkeitsüberwachung Lovptuv
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen 11.6.5.1 Spannungslosigkeitsüberwachung LOVPTUV Hauptmenü/Testmodus/Funktionsstatus/Spannungsschutz/Spannungsausfall (PTUV,27)/LOVPTUV:x Zeigt die Ausgabedaten von LOVPTUV an. 11.6.5.2 Übererregungsschutz OEXPVPH Hauptmenü/Test/Funktionsstatus/Spannungsschutz/Übererregungsschutz (PVPH,24)/OEXPVPH:x Anzeige der verfügbaren Instanzen von OEXPVPH mit einer Anzahl von Messungen pro Instanz. Diese Messungen zeigen an, ob die Werte außerhalb des Messbereichs (ERROR) liegen und ob die Übererregungsfunktion eine Auslösung verursacht hat (TRIP).
Seite 94: Frequenzschutz
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen 11.6.6 Frequenzschutz Die Messungen, die unter Unterfrequenz, Überfrequenz und Frequenzgradient generiert werden, sind über die unten angegeben Pfade zu erreichen. 11.6.6.1 Überfrequenzschutz SAPTOF Hauptmenü/Test/Funktionsstatus/Frequenzschutz/Überfrequenzschutz (PTOF)/SAPTOF:x Anzeige der verfügbaren Instanzen von SAPTOF mit einigen Werten pro Instanz, bestehend aus dem Status von Auslöse- und Anregesignalen.Die Anregedauer als Prozentwert der gesamten Auslösezeit und eine Blockieranzeige aufgrund zu niedriger Spannung.
Seite 95: Signalvergleich
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Anzeige der verfügbaren Instanzen von CVGAPC mit einer Anzahl von Ausgabegrößen pro Instanz. Diese umfassen Fehlersignale von den Überstromfunktionen, Anrege- und Auslösesignale durch Überstrom, Unterstrom, Überspannung und Unterspannung. Es gibt ein Blockiersignal, das durch die Erkennung der zweiten Oberschwingung erzeugt wird.
Seite 96: Steuerung
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Zeigt verfügbare Instanzen von SDDRFUF zusammen mit einigen Werten pro Instanz an, die den Anregestatus angeben. 11.6.10 Steuerung Es gibt viele Ausgangsdaten der Steuerungsfunktionen. Die Hauptkategorien können unter Synchronvergleich, und Schaltgerätesteuerung gefunden werden. Unter Schaltgerätesteuerung findet man die meisten Informationen, unter anderem Verriegelungsinformationen für unterschiedlicher Leistungsschalteranordnungen.
Seite 97 Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Verriegelung Kupplungsfeld ABC_BC Hauptmenü/Testmodus/Funktionsstatus/Steuerung/Steuerfunktion/ Verriegelung Kupplungsfeld/ABC_BC:x Zeigt verfügbare Werte an, die die Bedingungen für Leistungsschalter, Trennschalter und Erdungsschalter im Feld angeben. Verriegelung, Eineinhalb-Leistungsschalter-Verbindung BH_CONN Hauptmenü/Testmodus/Funktionsstatus/Steuerung/Steuerfunktion/ Verriegelung 1 1/2 Leistungsschalter Verbindung/BH_CONN:x Zeigt die verfügbaren Werte pro Leistungsschalter-Anordnung IKx an, die die gültigen Bedingungen für Leistungsschalter, Trennschalter und Erdungsschalter in der Eineinhalb-Leistungsschalter-Anordnung angeben.
Seite 98: Schaltsteuerung Scswi
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Verriegelung, Doppel-Leistungsschalter für Sammelschiene B DB_BUS_B Hauptmenü/Testmodus/Funktionsstatus/Steuerung/Steuerfunktion/ Verriegelung Doppel Leistungsschalter SS B/DB_BUS_B:x Die Ausgänge dieser Funktion zeigen, wann das Schließen von Trenn- und Leistungsschaltern erlaubt ist und wann nicht. Außerdem zeigen sie, ob QB1 geöffnet oder geschlossen ist, und geben die Gültigkeit des Schalterstatus an.
Seite 99 Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Leistungsschalter SXCBR Hauptmenü/Test/Funktionsstatus/Steuerung/Steuerfunktion/ Leistungsschalter (XCBR)/SXCBR:x Zeigt die verfügbaren Instanzen der Funktion SXCBR mit mehreren Werten pro Instanz an. Abgesehen von der Geräteposition (POSITION), Schub-Position (TR_POS), Schaltspielzähler (CNT_VAL), letzter Wert der Fehleranzeige (L_CAUSE) und Fehleranzeige während Befehl (CAUSE), welche ganzzahlige Werte als Ausgänge haben, sind die anderen Werte Boolescher Art und liefern Statusinformationen zu Prozessen und Geräten.
Seite 100: Befehle
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen wohingegen die Anzeige "Änderung der Schaltgeräteposition blockiert" (UPD_BLKD) und die Anzeige "Ausführen Schalthandlung blockiert" (CMD_BLKD) Binärwerte sind. 11.6.10.2 Befehle Im Menü "Befehle" können drei Wertesätze angezeigt werden. Diese finden sich in den Untermenüs menucascade/uicontrol. Automatisierungs-Bits, Befehlsfunktion für DNP3.0 AutomationBits Hauptmenü/Test/Funktionsstatus/Steuerung/Befehle/Automatisierungs-Bits/ AUTOBITS:x...
Seite 101: Dpggio - Generische Kommunikations-I/O-Funktionen Gemäß Iec 61850
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen 11.6.10.3 DPGGIO - Generische Kommunikations-I/O-Funktionen gemäß IEC 61850 Hauptmenü/Testmodus/Funktionsstatus/Steuerung/Doppelmeldung (GGIO)/ DPGGIO:x Zeigt die Ausgabedaten der Funktion DPGGIO an. 11.6.10.4 Synchrocheck und Einschaltüberwachung SESRSYN Hauptmenü/Test/Funktionsstatus/Steuerung/Synchronisierung (RSYN,25)/ SESRSYN:x Zeigt die verfügbaren Instanzen von SESRSYN mit mehreren Messungen pro Instanz an.
Seite 102: Statusbericht Des Logiksignals Binstatrep
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Milliampere-Signalüberwachung, Binärsignalstatusreport, Ereignisse, MVGGIO, Messwertexpansionsblock und LEDs. 11.6.11.1 Statusbericht des Logiksignals BINSTATREP Hauptmenü/Test/Funktionsstatus/Überwachung/Status Bin.Signale/ BINSTATREP:x Zeigt Sätze von Ausgabewerten mit zahlreichen Ausgängen pro Block an. 11.6.11.2 Stördatenaufzeichnung DRPRDRE Testmodus/Funktionsstatus/Überwachung/Störschrieb (RDRE) Zeigt Daten zu Störfallaufzeichnungen an. Die Stördatenaufzeichnung kann ausgeschaltet werden, eine initiierte Stördatenaufzeichnung wird durch eine Boolesche Zahl angezeigt, ebenso wie abgeschlossene Aufzeichnungen und gelöschte Aufzeichnungen.
Seite 103: Sp16Ggio - E/A-Funktionen Mit 16 Eingängen Für Generische Kommunikation Gemäß Iec 61850
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen 11.6.11.6 SP16GGIO - E/A-Funktionen mit 16 Eingängen für generische Kommunikation gemäß IEC 61850 Hauptmenü/Testmodus/Funktionsstatus/Überwachung/Anzeige-Bit (GGIO)/ SP16GGIO:x Zeigt die Ausgabedaten der Funktion SP16GGIO an. 11.6.11.7 LEDs Hauptmenü/Test/Funktionsstatus/Überwachung/LEDs/Anregung und Auslösung LEDs Zeigt den Zustand der Anrege- und Auslöse-LEDs an. Hauptmenü/Test/Funktionsstatus/Überwachung/LEDs/Alle Anzeige-LEDs Zeigt neue und akkumulierte Anzeigen sowie den Status von HMI-Anzeige-LEDs 11.6.11.8...
Seite 104: Umwandlung Von Ganzzahl Zu Boolescher 16 Ib16Fcvb, Ib16
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Anzeige der Ausgabedaten der Funktion Bool16ToInt. 11.6.12.2 Umwandlung von Ganzzahl zu Boolescher 16 IB16FCVB, IB16 Hauptmenü/Testmodus/Funktionsstatus/Logik/IntToBool16(FCVB)/ IB16FCVB:x Hauptmenü/Testmodus/Funktionsstatus/Logik/IntToBool16/IB16:x Zeigt die Ausgabedaten der Funktion IntToBool16 an. 11.6.12.3 Auslöselogik SMPPTRC Hauptmenü/Test/Funktionsstatus/Logik/Auslöselogik (PTRC,94)/ SMPPTRC:x Zeigt die verfügbaren Instanzen der Funktion SMPPTRC mit einigen Werten pro Instanz an.
Seite 105: Logik Verzögerungszeitglied
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Signal vorhanden ist oder nicht. So bedeutet z. B. der Ausgabewert eins für RSMEMORY1 OUT, dass auf diesem Ausgang ein Signal vorhanden ist. 11.6.12.7 Logik Verzögerungszeitglied Hauptmenü/Testmodus/Funktionsstatus/Logik/Logik Verzögerungszeitglied/ TIMERSET:x Zeigt die verfügbaren Instanzen der Funktion TIMERSET an. Der Ausgangsdatentyp ist Boolescher Art und gibt an, ob der Ausgang einschaltverzögert (EIN) oder ausschaltverzögert (OFF) ist.
Seite 106: Parametersätze
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Die hier dargestellten Anzeigen zum Empfang Multibefehl zeigen die verfügbaren Sätze von Ausgabedaten. Jeder Satz mit Ausgabedaten besteht aus einer Reihe von Signalen. Weitere hier dargestellte Informationen umfassen Änderungen in den Daten und deren Gültigkeit. Horizontale Kommunikation über GOOSE für Verriegelung (IntlReceive) Hauptmenü/Testmodus/Funktionsstatus/Kommunikation/...
Seite 107: Leitungsdifferentialschutz-Test
Abschnitt 11 1MRK 504 114-UDE C IED überprüfen Über das Menü zum Testen von LEDs kann der Bediener die LEDs manuell aktivieren. Nicht leuchtende LEDs sind defekt. Defekte LEDs werden zudem in Störschriebe unter "Überwachung" protokolliert. 11.8 Leitungsdifferentialschutz-Test Hauptmenü/Test/Test Leitungsdifferentialschutz/Ltg.-Diff.-Schutz Logik Die während des Leitungsdifferentialschutz-Tests verwendeten Einstellungen einschließlich der Testmodus-Einstellung.
Seite 109: Abschnitt 12 Feldsteuerung Und Überwachung
Abschnitt 12 1MRK 504 114-UDE C Feldsteuerung und Überwachung Abschnitt 12 Feldsteuerung und Überwachung Informationen zu diesem Kapitel Dieses Kapitel beschreibt die verschiedenen Steuerungs- und Kontrollfunktionen des HMI. Es wird beschrieben wie das Übersichtsschaltbild, die auf dem Bildschirm angezeigt wird, dafür genutzt werden kann. Es beschreibt außerdem die Wahlschalterfunktion, die im Steuerungsmenü...
Seite 110: Anordnung Und Verwendung Des Übersichtsschaltbilds
Abschnitt 12 1MRK 504 114-UDE C Feldsteuerung und Überwachung 12.1.2 Anordnung und Verwendung des Übersichtsschaltbilds Im Übersichtsschaltbild-Bildschirm kann man sich mit den Aufwärts- und Abwärtstasten am IED-Tastenfeld bewegen. Das Gerät unter Steuerung ist hervorgehoben, wenn der Benutzer sich von Symbol zu Symbol bewegt und dabei das Tastenfeld verwendet.
Seite 111: Mitteilungen Auf Dem Steuerungsbildschirm
Abschnitt 12 1MRK 504 114-UDE C Feldsteuerung und Überwachung Symbol Beschreibung Verbindungsstelle xx05000240.vsd IEC05000240 V1 DE Motor xx05000241.vsd IEC05000241 V1 DE Spule xx05000242.vsd IEC05000242 V1 DE Überspannungsschutz xx05000243.vsd IEC05000243 V1 DE Trafo 2 Wicklungen xx05000244.vsd IEC05000244 V1 DE Trafo 3 Wicklungen xx05000245.vsd IEC05000245 V1 DE Truck...
Seite 113: Abschnitt 13 Rücksetzen
Abschnitt 13 1MRK 504 114-UDE C Rücksetzen Abschnitt 13 Rücksetzen Informationen zu diesem Kapitel Dieses Kapitel beschreibt wie man das IED zurücksetzt und wann dies erforderlich ist. 13.1 Rücksetzen-Leitfaden für IED 13.1.1 Rücksetzen Zähler 13.1.1.1 Leistungsschalter SXCBR Der Leistungsschalter-Zähler wird unter Rücksetzen Zähler im HMI-Baum zurückgesetzt.
Seite 114: Ldcm-Zähler Löschen
Abschnitt 13 1MRK 504 114-UDE C Rücksetzen 13.1.1.5 LDCM-Zähler löschen Hauptmenü/Rücksetzen/Rücksetzen Zähler/LDCM-Kommunikation/LDCMX Im angezeigten Dialogfenster YES wählen für das Rücksetzen. 13.1.1.6 Funktion für Energiemessung und Bedarfshandhabung ETPMMTR Hauptmenü Rücksetzen/Rücksetzen Zähler/3phasige Leistungsmessung (MMTR)/ETPMMTR:x Zurücksetzen der Energiezählung und der Maximalbedarfswerte. 13.1.1.7 Steuerung und Überwachung des Stufenschalters TCMYLTC, TCLYLTC Hauptmenü/Rücksetzen/Rücksetzen Zähler/Spannungsregler (YLTC,84)/ TCMYLTC:x...
Seite 115: Alle Anzeige-Leds
Abschnitt 13 1MRK 504 114-UDE C Rücksetzen 13.1.3.2 Alle Anzeige-LEDs Auswahl des Rücksetzens der Anzeige-LEDs setzt alle fünfzehn LEDs auf der rechten Seite der LCD-Anzeige zurück. Hauptmenü/Rücksetzen/Rücksetz-LEDs/Alle Anzeige-LEDs Im angezeigten Dialogfenster YES wählen für das Rücksetzen. 13.1.4 Rücksetzen Einschaltsperre SMPPTRC Objekte, die durch eine Auslösung als defekt betrachtet werden, können durch Lock- Out am Wiedereinschalten gehindert werden.
Seite 117: Abschnitt 14 Autorisierung
Abschnitt 14 1MRK 504 114-UDE C Autorisierung Abschnitt 14 Autorisierung Informationen zu diesem Kapitel Dieses Kapitel beschreibt Passwortprozeduren und Zugangslevel im System. 14.1 Überblick Um die Interessen unserer Kunden zu wahren, sind sowohl das IED als auch die Tools, die auf das IED zugreifen, über Zugriffsrechte geschützt. Der Zugriffsschutz ist am IED und PCM600 an beiden Zugriffspunkten implementiert: •...
Seite 118 Abschnitt 14 1MRK 504 114-UDE C Autorisierung Tabelle 2: Vordefinierte Benutzertypen Zugriffsrechte Super-Be‐ Systembe‐ Schutzinge‐ Konstrukti‐ Benutzeradmi‐ Gast SPA Gast nutzer diener nieur onsingenieur nistrator Möglichkeiten bei den Grundein‐ stellungen (Änderung der Parame‐ tergruppe, Steuereinstellungen, Überwachung der Grenzwerte) Möglichkeiten bei der fortgeschrit‐ tenen Einstellung (z.
Seite 119: Zugang Beenden Oder Zugang Herstellen
Abschnitt 14 1MRK 504 114-UDE C Autorisierung Für Benutzernamen und Passwörter sollten ausschließlich die Buchstaben A bis Z bzw. a bis z und die Zahlen 0 bis 9 verwendet werden. In der Gruppe UserAdministrator muss mindestens ein Benutzer enthalten sein, um andere, in PCM600 erstellte Benutzer auf das IED zu schreiben.
Seite 120: Sicherheitsrichtlinie Für Internetprotokoll-Ports
Abschnitt 14 1MRK 504 114-UDE C Autorisierung drücken. Wird das Passwort abgefragt, erscheint bei Betätigung der Taste "E" das Zeichen "$". Der Benutzer muss für jeden Buchstaben im Passwort hin- und her- scrollen. Nachdem Sie alle Zeichen des Passwortes (unter Berücksichtigung von Groß- und Kleinschreibung) eingegeben haben, wählen Sie "OK"...
Seite 121 Abschnitt 14 1MRK 504 114-UDE C Autorisierung Kommunikationsleitung für das Protokoll enthält. Wenn ein Protokoll konfiguriert wurde, ist der entsprechende Internetprotokoll-Port ständig geöffnet. Für die Konfiguration bestimmter Kommunikationsprotokolle für die 670er Serie ziehen Sie bitte das Technische Referenzhandbuch für die 670er Serie und die entsprechende Protokolldokumentation zurate.
Seite 123: Abschnitt 15 Glossar
1MRK 504 114-UDE C Glossar Abschnitt 15 Glossar Über dieses Kapitel Das vorliegende Kapitel enthält ein Glossar mit Begriffen, Initialworten und Abkürzungen, die in den technischen Unterlagen von ABB verwendet werden. Alternating Current - Wechselstrom Applikationskonfigurations-Tool im PCM600 A/D-Konverter Analog-Digital-Wandler ADBS Amplitudenüberwachung des Totbandes...
Seite 124 Abschnitt 15 1MRK 504 114-UDE C Glossar C37.94 IEEE/ANSI-Protokoll, wird beim Senden von Binärsignalen zwischen IED verwendet Controller Area Network - ISO-Norm (ISO 11898) für die serielle Kommunikation Circuit Breaker - Leistungsschalter Combined Backplane Module - Kombiniertes Rückwandplatinenmodul CCITT Consultative Committee for International Telegraph and Telephony - Internationaler Ausschuss von Fernmeldeverwaltungen und -gesellschaften zur Ausarbeitung von Normungsvorschlägen.
Seite 125 Abschnitt 15 1MRK 504 114-UDE C Glossar Capacitive Voltage Transformer - Kapazitiver Spannungswandler Delayed Autoreclosing - Verzögerte automatische Wiedereinschaltung DARPA Defense Advanced Research Projects Agency (der US- amerikanische Entwickler des TCP/IP-Protokolls usw.) DBDL Dead Bus Dead Line - Netzwiederaufbau über spannungslose Sammelschiene und Leitung DBLL Dead Bus Live Line - Netzwiederaufbau über...
Seite 126 Abschnitt 15 1MRK 504 114-UDE C Glossar Enhanced Performance Architecture Electrostatic Discharge - Elektrostatische Entladung Frame Count Bit - Flusssteuer-Bit FOX 20 Modulares 20-Kanal-Telekommunikationssystem für Sprach-, Daten- und Schutzsignale FOX 512/515 Zugangs-Multiplexer FOX 6Plus Kompakter Zeitmultiplexer für die Übertragung von bis zu sieben Duplexkanälen mit digitalen Daten über optische Fasern G.703...
Seite 127 Abschnitt 15 1MRK 504 114-UDE C Glossar IEC 60044-6 IEC-Norm, Instrumentenwandler – Teil 6: Anforderungen an das transiente Verhalten von Stromwandlern für Schutzzwecke IEC 60870-5-103 Kommunikationsstandard für Schutztechnik. Ein serielles Master/Slave-Protokoll für die Punkt-Punkt- Kommunikation IEC 61850 Substation Automation Communication Standard - Norm für Stationsautomatisierung IEEE Institute of Electrical and Electronics Engineers...
Seite 128 Abschnitt 15 1MRK 504 114-UDE C Glossar Internal Failure Signal - Internes Fehlersignal IRIG-B: InterRange Instrumentation Group, Zeitcode-Format B, Standard 200 International Telecommunications Union - Internationale Fernmeldeunion Local Area Network - Lokales Netzwerk LIB 520 Hochspannungs-Software-Modul Liquid Crystal Display - Flüssigkristallanzeige LDCM Line Differential Communication Module - Kommunikationsmodul für den Leitungsdifferentialschutz...
Seite 129 Abschnitt 15 1MRK 504 114-UDE C Glossar PCM600 Protection and Control IED Manager - IED-Manager Schutz und Steuerung PC-MIP Mezzanine-Kartenstandard PISA Process Interface for Sensors & Actuators - Prozessschnittstelle für Sensoren und Stellglieder PCI Mezzanine Card - PCI-Mezzanine-Karte Permissive Overreach - Signalvergleichsverfahren mit Überreichweite bzw.
Seite 130 Abschnitt 15 1MRK 504 114-UDE C Glossar Switch or push button to close - Schalter oder Drucktaster zum Schließen Station Control System - Stationssteuerungssystem SCADA Supervisory Control And Data Aquisition system - System für Überwachung, Steuerung und Datensammlung in Anlagen System configuration tool according to standard IEC 61850 - Tool für die Systemkonfiguration gemäß...
Seite 131 Abschnitt 15 1MRK 504 114-UDE C Glossar Ethernetprotokolle. TCP/IP wurde von DARPA für die Internetarbeit entwickelt und umfasst sowohl Vermittlungsschicht- als auch Transportschichtprotokolle. Während TCP und IP zwei Protokolle auf spezifischen Protokollschichten spezifizieren, wird TCP/IP oft verwendet, um auf die gesamte darauf beruhende Protokollsuite des US Department of Defense zu verweisen, einschließlich Telnet, FTP, UDP und RDP.
Seite 132 Abschnitt 15 1MRK 504 114-UDE C Glossar X.21 Eine digitale Signalisierungsschnittstelle, die vorrangig für Telekom-Technik genutzt wird. Dreifacher Nullstrom. Wird oft als Summenstrom oder Erdfehlerstrom bezeichnet. Dreifache Nullspannung. Wird oft als Summenspannung bezeichnet. Benutzerhandbuch...
