Distanzschutz (ZMn)
X
∆i t ( )
⋅
l
⋅
u t ( )
(
) i t ( )
R
+
R
---- -
=
+
- --- ------ - -
ω
l
f
R
l
i(t)
u(t)
wobei:
R
= Wirkwiderstand der Leitung
l
R
= Wirkwiderstand des Kurz-
f
schlusses
X
= Blindwiderstand der Leitung
l
ω
2π f
f
= Frequenz

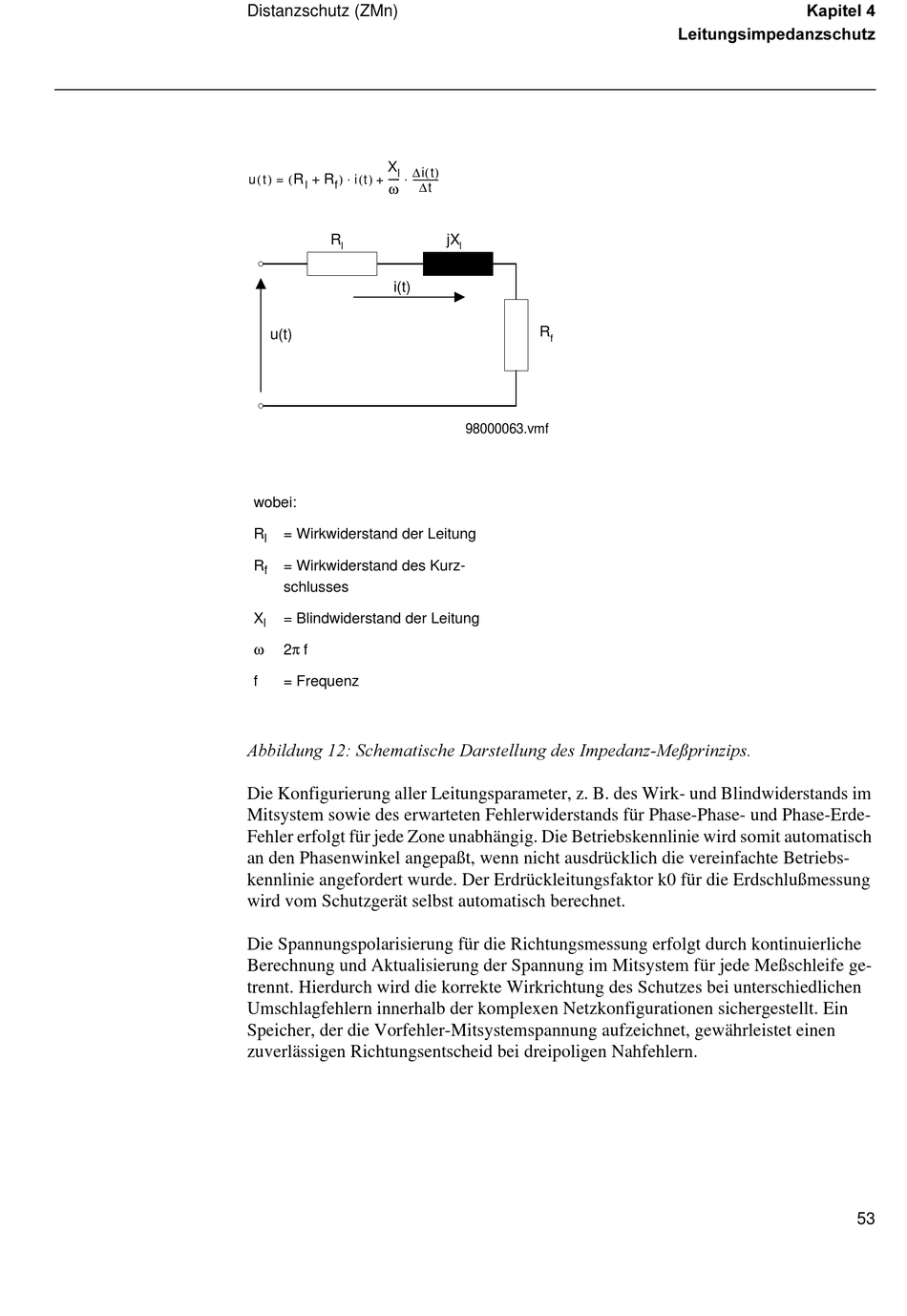

$EELOGXQJ 6FKHPDWLVFKH 'DUVWHOOXQJ GHV ,PSHGDQ]0H‰SULQ]LSV
Die Konfigurierung aller Leitungsparameter, z. B. des Wirk- und Blindwiderstands im
Mitsystem sowie des erwarteten Fehlerwiderstands für Phase-Phase- und Phase-Erde-
Fehler erfolgt für jede Zone unabhängig. Die Betriebskennlinie wird somit automatisch
an den Phasenwinkel angepaßt, wenn nicht ausdrücklich die vereinfachte Betriebs-
kennlinie angefordert wurde. Der Erdrückleitungsfaktor k0 für die Erdschlußmessung
wird vom Schutzgerät selbst automatisch berechnet.
Die Spannungspolarisierung für die Richtungsmessung erfolgt durch kontinuierliche
Berechnung und Aktualisierung der Spannung im Mitsystem für jede Meßschleife ge-
trennt. Hierdurch wird die korrekte Wirkrichtung des Schutzes bei unterschiedlichen
Umschlagfehlern innerhalb der komplexen Netzkonfigurationen sichergestellt. Ein
Speicher, der die Vorfehler-Mitsystemspannung aufzeichnet, gewährleistet einen
zuverlässigen Richtungsentscheid bei dreipoligen Nahfehlern.
∆t
jX
l
R
f
98000063.vmf
.DSLWHO
/HLWXQJVLPSHGDQ]VFKXW]
53
