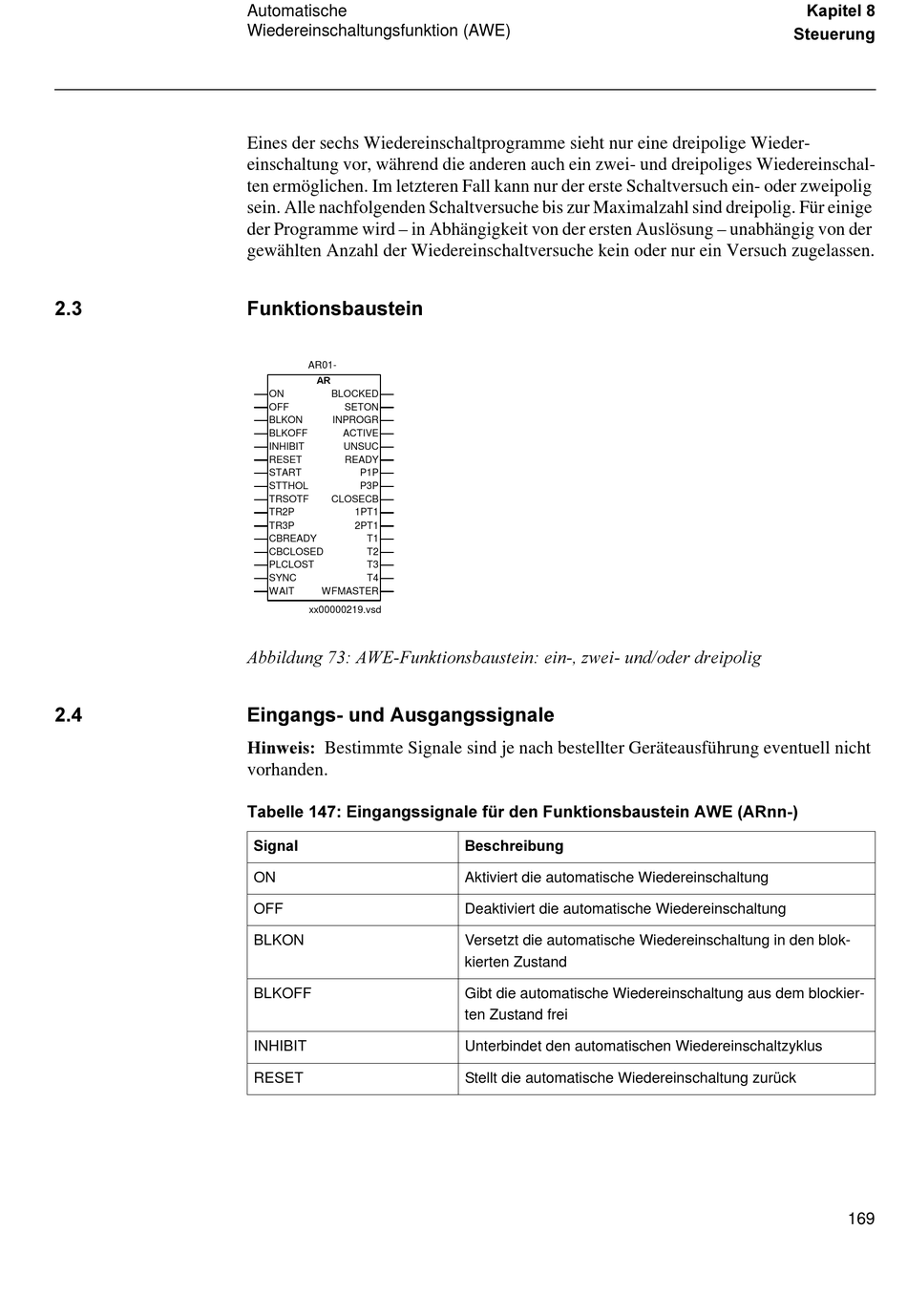

Automatische
Wiedereinschaltungsfunktion (AWE)
Eines der sechs Wiedereinschaltprogramme sieht nur eine dreipolige Wieder-
einschaltung vor, während die anderen auch ein zwei- und dreipoliges Wiedereinschal-
ten ermöglichen. Im letzteren Fall kann nur der erste Schaltversuch ein- oder zweipolig
sein. Alle nachfolgenden Schaltversuche bis zur Maximalzahl sind dreipolig. Für einige
der Programme wird – in Abhängigkeit von der ersten Auslösung – unabhängig von der
gewählten Anzahl der Wiedereinschaltversuche kein oder nur ein Versuch zugelassen.
)XQNWLRQVEDXVWHLQ
AR01-
$5
ON
BLOCKED
OFF
SETON
BLKON
INPROGR
BLKOFF
ACTIVE
INHIBIT
UNSUC
RESET
READY
START
P1P
STTHOL
P3P
TRSOTF
CLOSECB
TR2P
1PT1
TR3P
2PT1
CBREADY
T1
CBCLOSED
T2
PLCLOST
T3
SYNC
T4
WAIT
WFMASTER
xx00000219.vsd
$EELOGXQJ $:()XQNWLRQVEDXVWHLQ HLQ ]ZHL XQGRGHU GUHLSROLJ
(LQJDQJV XQG $XVJDQJVVLJQDOH
+LQZHLV Bestimmte Signale sind je nach bestellter Geräteausführung eventuell nicht
vorhanden.
7DEHOOH (LQJDQJVVLJQDOH IU GHQ )XQNWLRQVEDXVWHLQ $:( $5QQ
6LJQDO
ON
OFF
BLKON
BLKOFF
INHIBIT
RESET
%HVFKUHLEXQJ
Aktiviert die automatische Wiedereinschaltung
Deaktiviert die automatische Wiedereinschaltung
Versetzt die automatische Wiedereinschaltung in den blok-
kierten Zustand
Gibt die automatische Wiedereinschaltung aus dem blockier-
ten Zustand frei
Unterbindet den automatischen Wiedereinschaltzyklus
Stellt die automatische Wiedereinschaltung zurück
.DSLWHO
6WHXHUXQJ
169
