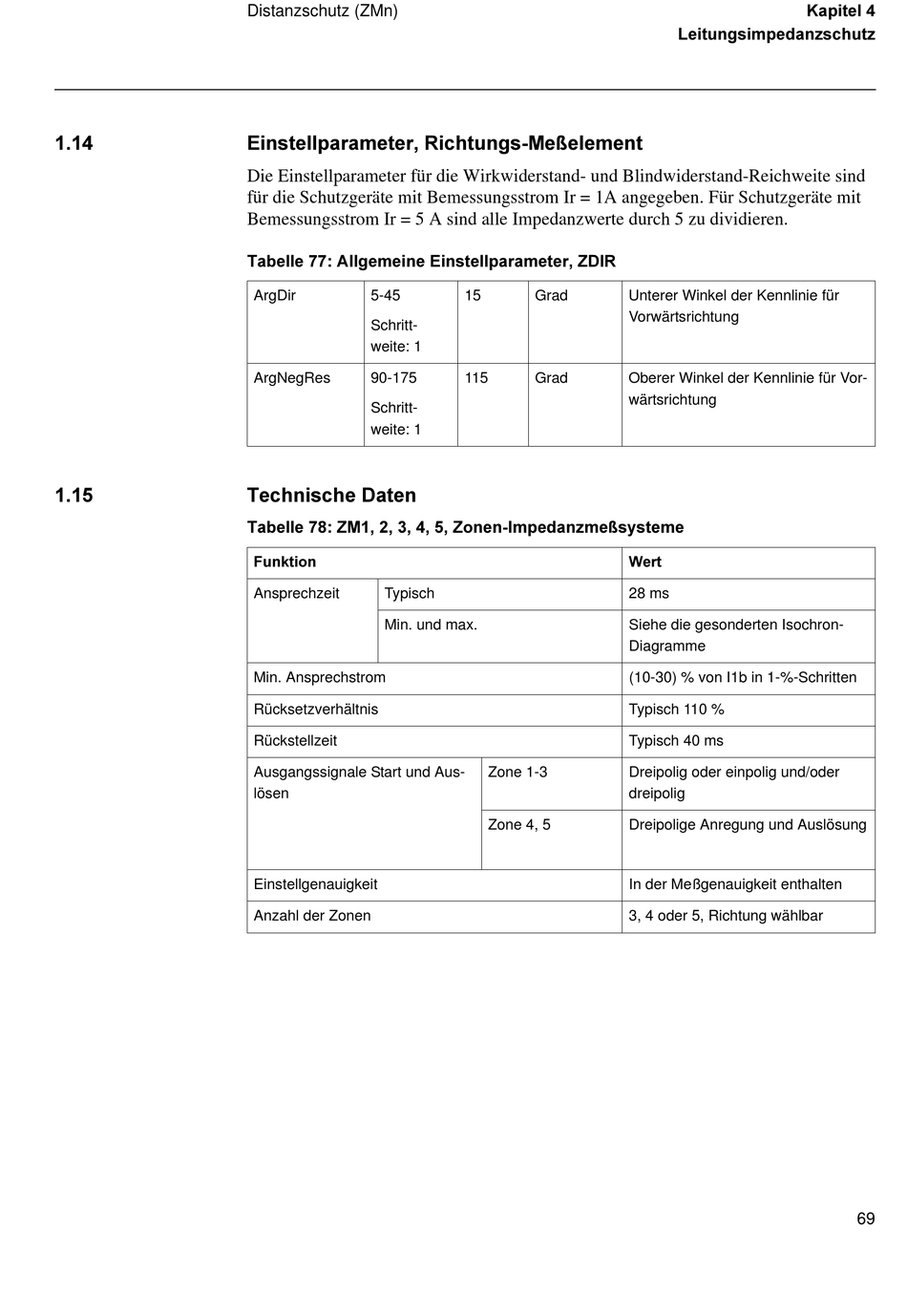

Distanzschutz (ZMn)
(LQVWHOOSDUDPHWHU 5LFKWXQJV0H‰HOHPHQW
Die Einstellparameter für die Wirkwiderstand- und Blindwiderstand-Reichweite sind
für die Schutzgeräte mit Bemessungsstrom Ir = 1A angegeben. Für Schutzgeräte mit
Bemessungsstrom Ir = 5 A sind alle Impedanzwerte durch 5 zu dividieren.
7DEHOOH $OOJHPHLQH (LQVWHOOSDUDPHWHU =',5
ArgDir
5-45
Schritt-
weite: 1
ArgNegRes
90-175
Schritt-
weite: 1
7HFKQLVFKH 'DWHQ
7DEHOOH =0 =RQHQ,PSHGDQ]PH‰V\VWHPH
)XQNWLRQ
Ansprechzeit
Typisch
Min. und max.
Min. Ansprechstrom
Rücksetzverhältnis
Rückstellzeit
Ausgangssignale Start und Aus-
lösen
Einstellgenauigkeit
Anzahl der Zonen
15
Grad
Unterer Winkel der Kennlinie für
Vorwärtsrichtung
115
Grad
Oberer Winkel der Kennlinie für Vor-
wärtsrichtung
:HUW
28 ms
Siehe die gesonderten Isochron-
Diagramme
(10-30) % von I1b in 1-%-Schritten
Typisch 110 %
Typisch 40 ms
Zone 1-3
Dreipolig oder einpolig und/oder
dreipolig
Zone 4, 5
Dreipolige Anregung und Auslösung
In der Meßgenauigkeit enthalten
3, 4 oder 5, Richtung wählbar
.DSLWHO
/HLWXQJVLPSHGDQ]VFKXW]
69
