114

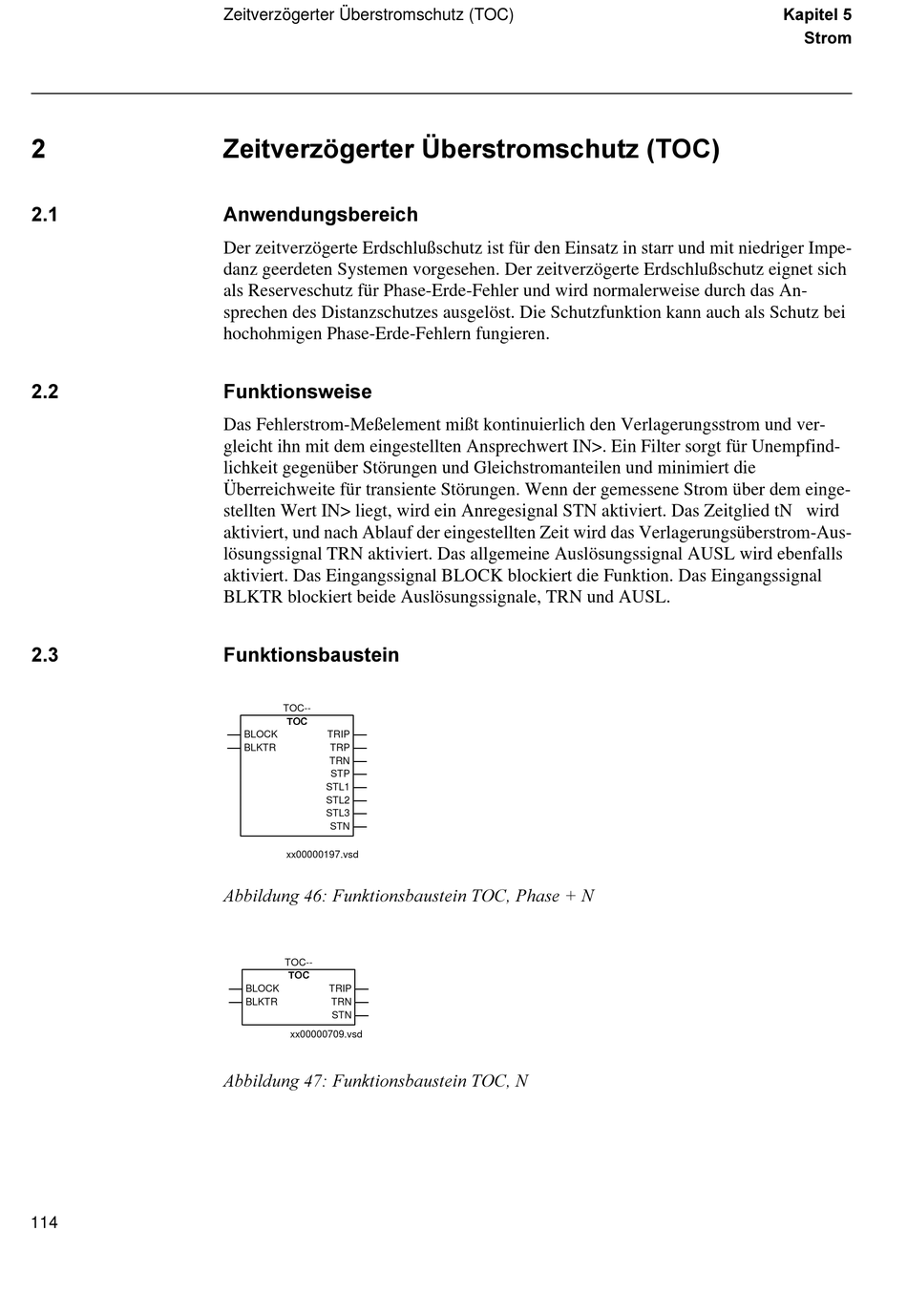

Zeitverzögerter Überstromschutz (TOC)
=HLWYHU]|JHUWHU hEHUVWURPVFKXW] 72&
$QZHQGXQJVEHUHLFK
Der zeitverzögerte Erdschlußschutz ist für den Einsatz in starr und mit niedriger Impe-
danz geerdeten Systemen vorgesehen. Der zeitverzögerte Erdschlußschutz eignet sich
als Reserveschutz für Phase-Erde-Fehler und wird normalerweise durch das An-
sprechen des Distanzschutzes ausgelöst. Die Schutzfunktion kann auch als Schutz bei
hochohmigen Phase-Erde-Fehlern fungieren.
)XQNWLRQVZHLVH
Das Fehlerstrom-Meßelement mißt kontinuierlich den Verlagerungsstrom und ver-
gleicht ihn mit dem eingestellten Ansprechwert IN>. Ein Filter sorgt für Unempfind-
lichkeit gegenüber Störungen und Gleichstromanteilen und minimiert die
Überreichweite für transiente Störungen. Wenn der gemessene Strom über dem einge-
stellten Wert IN> liegt, wird ein Anregesignal STN aktiviert. Das Zeitglied tN wird
aktiviert, und nach Ablauf der eingestellten Zeit wird das Verlagerungsüberstrom-Aus-
lösungssignal TRN aktiviert. Das allgemeine Auslösungssignal AUSL wird ebenfalls
aktiviert. Das Eingangssignal BLOCK blockiert die Funktion. Das Eingangssignal
BLKTR blockiert beide Auslösungssignale, TRN und AUSL.
)XQNWLRQVEDXVWHLQ
TOC--
72&
BLOCK
TRIP
BLKTR
TRP
TRN
STP
STL1
STL2
STL3
STN
xx00000197.vsd
$EELOGXQJ )XQNWLRQVEDXVWHLQ 72& 3KDVH 1
TOC--
72&
BLOCK
TRIP
BLKTR
TRN
STN
xx00000709.vsd
$EELOGXQJ )XQNWLRQVEDXVWHLQ 72& 1
.DSLWHO
6WURP
