Einführung in das technische
Referenzhandbuch
/RJLNGLDJUDPP
Die Beschreibung des Entwurfs basiert hauptsächlich auf vereinfachten Logikdiagram-
men, in denen IEC-Symbole zur Darstellung der verschiedenen Funktionen, Be-
dingungen etc. verwendet werden. Die Funktionen werden jeweils als geschlossener
Block mit den wichtigsten internen Logikschaltungen und konfigurierbaren Funktions-
eingängen und -ausgängen dargestellt.
Da die Binäreingänge und -ausgänge frei konfigurierbar sind, kann der Anwender die
verschiedenen Funktionen des REx 5xx entsprechend den Anforderungen seines Ein-
satzbereichs und seiner eingeführten Verfahrenspraxis selbst konfigurieren.
TUV--BLKTR
TUV--BLOCK
>1
TUV--VTSU
STUL1
STUL2
STUL3
Operation = On

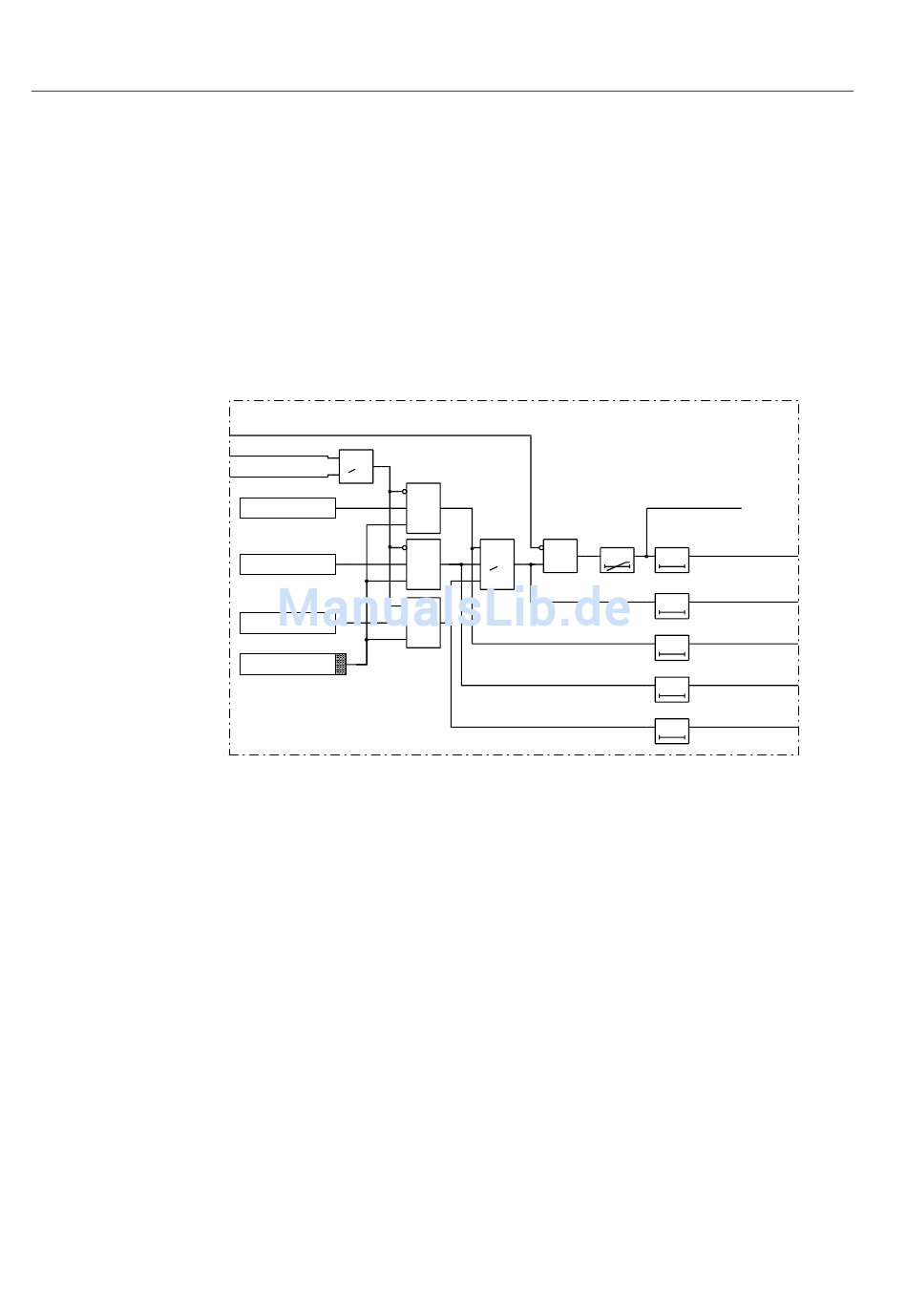

$EELOGXQJ %HLVSLHO IU HLQ )XQNWLRQVEDXVWHLQGLDJUDPP
Die Signalnamen der konfigurierbaren Logik bestehen aus zwei Teilen, die durch Bin-
destriche getrennt sind. Der erste Teil besteht aus bis zu vier Buchstaben und entspricht
dem abgekürzten Namen der betreffenden Funktion. Der zweite Teil beschreibt die
Funktionalität des betreffenden Signals. Demzufolge hat beispielsweise das Signal
TUV--BLKTR die folgende Bedeutung:
• Der erste Teil des Signalnamens, TUV-, gibt an, daß das Signal mit der Funktion
Zeitverzögerter Unterspannungsschutz in Zusammenhang steht.
• Aus dem zweiten Teil des Signalnamens, BLKTR, kann der Anwender erkennen,
daß das Signal die Auslösung durch den Unterspannungsschutz blockiert (BLocK
TRip), wenn der Signalwert logisch 1 ist.
&
&
&
>1
&
(LQIKUXQJ
TRIP - cont.
t
15 ms
TUV--TRIP
t
t
15 ms
TUV--START
t
15 ms
TUV--STL1
t
15 ms
TUV--STL2
t
15 ms
TUV--STL3
t
xx01000170.vsd
