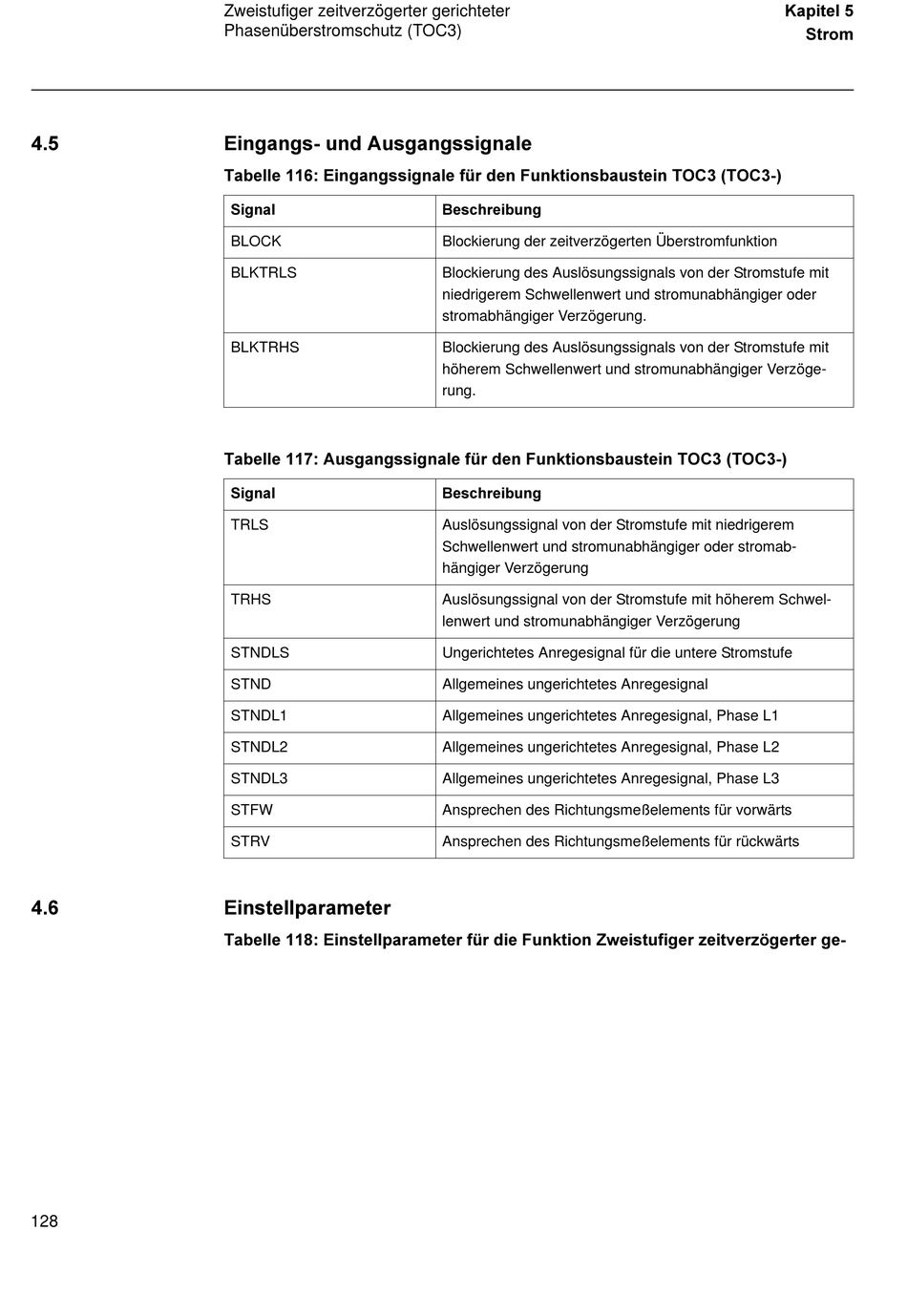

Zweistufiger zeitverzögerter gerichteter
Phasenüberstromschutz (TOC3)
(LQJDQJV XQG $XVJDQJVVLJQDOH
7DEHOOH (LQJDQJVVLJQDOH IU GHQ )XQNWLRQVEDXVWHLQ 72& 72&
6LJQDO
BLOCK
BLKTRLS
BLKTRHS
7DEHOOH $XVJDQJVVLJQDOH IU GHQ )XQNWLRQVEDXVWHLQ 72& 72&
6LJQDO
TRLS
TRHS
STNDLS
STND
STNDL1
STNDL2
STNDL3
STFW
STRV
(LQVWHOOSDUDPHWHU
7DEHOOH (LQVWHOOSDUDPHWHU IU GLH )XQNWLRQ =ZHLVWXILJHU ]HLWYHU]|JHUWHU JH
%HVFKUHLEXQJ
Blockierung der zeitverzögerten Überstromfunktion
Blockierung des Auslösungssignals von der Stromstufe mit
niedrigerem Schwellenwert und stromunabhängiger oder
stromabhängiger Verzögerung.
Blockierung des Auslösungssignals von der Stromstufe mit
höherem Schwellenwert und stromunabhängiger Verzöge-
rung.
%HVFKUHLEXQJ
Auslösungssignal von der Stromstufe mit niedrigerem
Schwellenwert und stromunabhängiger oder stromab-
hängiger Verzögerung
Auslösungssignal von der Stromstufe mit höherem Schwel-
lenwert und stromunabhängiger Verzögerung
Ungerichtetes Anregesignal für die untere Stromstufe
Allgemeines ungerichtetes Anregesignal
Allgemeines ungerichtetes Anregesignal, Phase L1
Allgemeines ungerichtetes Anregesignal, Phase L2
Allgemeines ungerichtetes Anregesignal, Phase L3
Ansprechen des Richtungsmeßelements für vorwärts
Ansprechen des Richtungsmeßelements für rückwärts
.DSLWHO
6WURP
