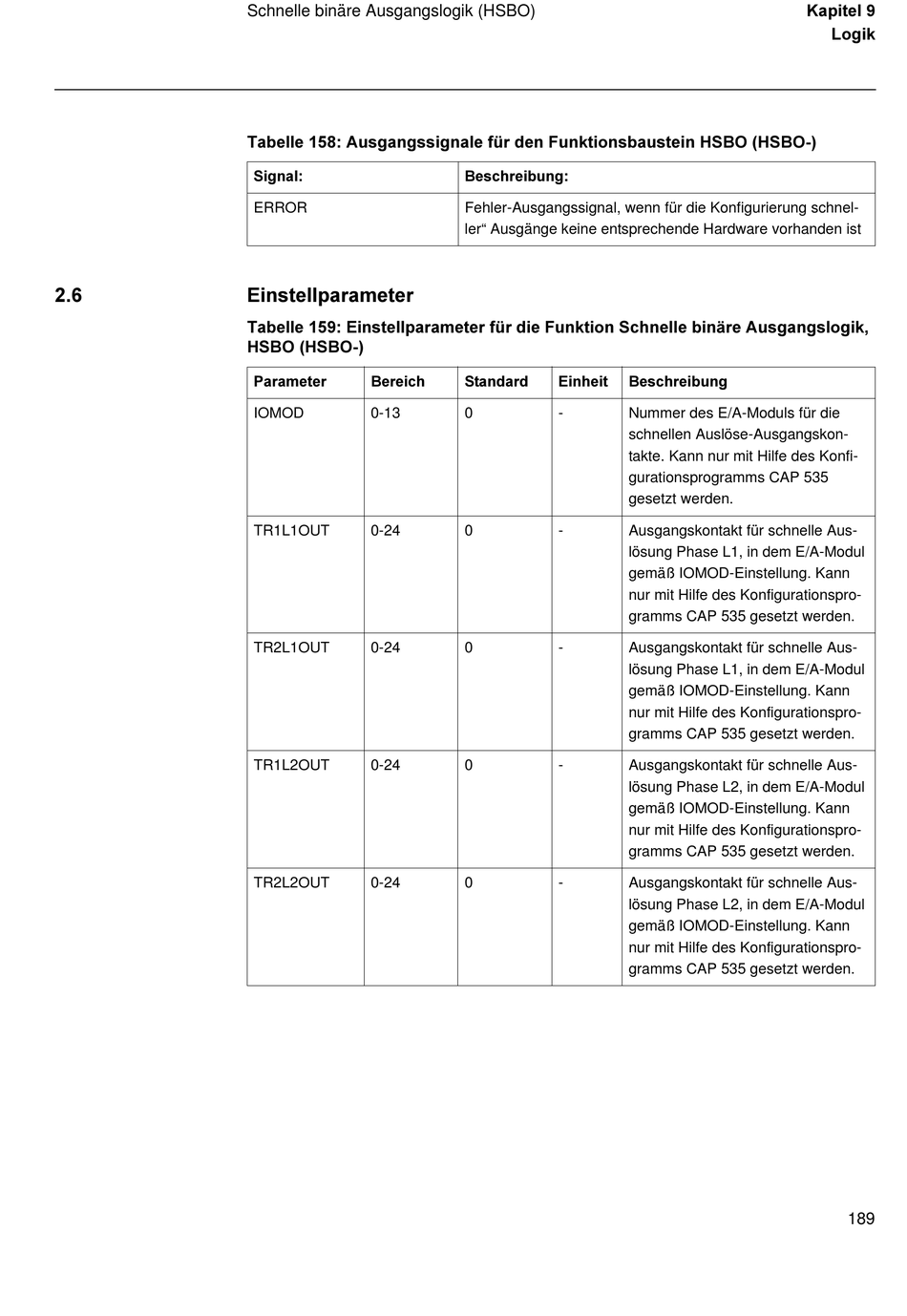

Schnelle binäre Ausgangslogik (HSBO)
7DEHOOH  $XVJDQJVVLJQDOH IU GHQ )XQNWLRQVEDXVWHLQ +6%2 +6%2
6LJQDO
ERROR
(LQVWHOOSDUDPHWHU
7DEHOOH  (LQVWHOOSDUDPHWHU IU GLH )XQNWLRQ 6FKQHOOH ELQlUH $XVJDQJVORJLN
+6%2 +6%2
3DUDPHWHU %HUHLFK
IOMOD 0-13
TR1L1OUT 0-24
TR2L1OUT 0-24
TR1L2OUT 0-24
TR2L2OUT 0-24
%HVFKUHLEXQJ
Fehler-Ausgangssignal, wenn für die Konfigurierung schnel-
ler" Ausgänge keine entsprechende Hardware vorhanden ist
6WDQGDUG (LQKHLW %HVFKUHLEXQJ
0 - Nummer des E/A-Moduls für die
schnellen Auslöse-Ausgangskon-
takte. Kann nur mit Hilfe des Konfi-
gurationsprogramms CAP 535
gesetzt werden.
0 - Ausgangskontakt für schnelle Aus-
lösung Phase L1, in dem E/A-Modul
gemäß IOMOD-Einstellung. Kann
nur mit Hilfe des Konfigurationspro-
gramms CAP 535 gesetzt werden.
0 - Ausgangskontakt für schnelle Aus-
lösung Phase L1, in dem E/A-Modul
gemäß IOMOD-Einstellung. Kann
nur mit Hilfe des Konfigurationspro-
gramms CAP 535 gesetzt werden.
0 - Ausgangskontakt für schnelle Aus-
lösung Phase L2, in dem E/A-Modul
gemäß IOMOD-Einstellung. Kann
nur mit Hilfe des Konfigurationspro-
gramms CAP 535 gesetzt werden.
0 - Ausgangskontakt für schnelle Aus-
lösung Phase L2, in dem E/A-Modul
gemäß IOMOD-Einstellung. Kann
nur mit Hilfe des Konfigurationspro-
gramms CAP 535 gesetzt werden.
