78

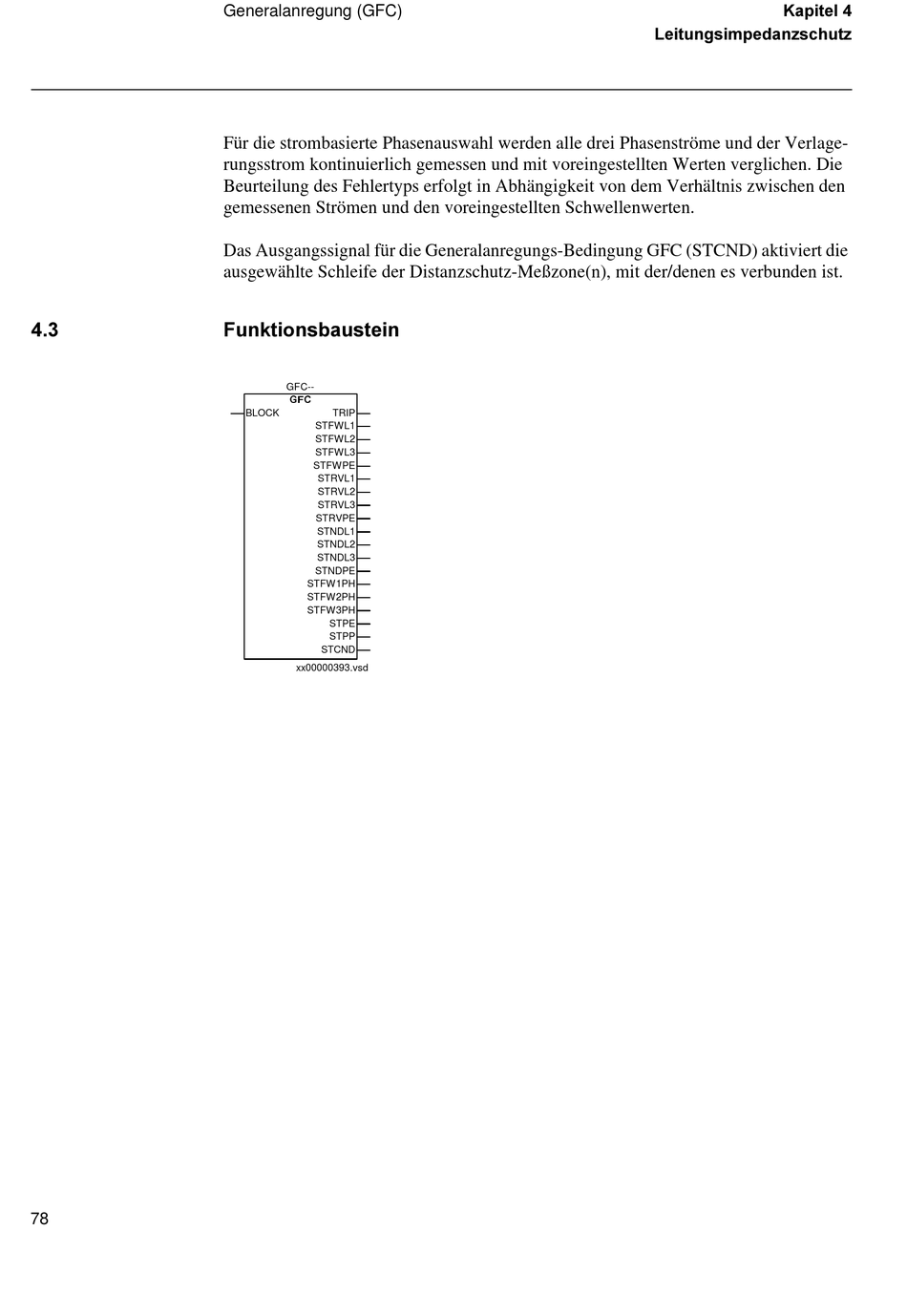

Generalanregung (GFC)
Für die strombasierte Phasenauswahl werden alle drei Phasenströme und der Verlage-
rungsstrom kontinuierlich gemessen und mit voreingestellten Werten verglichen. Die
Beurteilung des Fehlertyps erfolgt in Abhängigkeit von dem Verhältnis zwischen den
gemessenen Strömen und den voreingestellten Schwellenwerten.
Das Ausgangssignal für die Generalanregungs-Bedingung GFC (STCND) aktiviert die
ausgewählte Schleife der Distanzschutz-Meßzone(n), mit der/denen es verbunden ist.
)XQNWLRQVEDXVWHLQ
GFC--
*)&
BLOCK
TRIP
STFWL1
STFWL2
STFWL3
STFWPE
STRVL1
STRVL2
STRVL3
STRVPE
STNDL1
STNDL2
STNDL3
STNDPE
STFW1PH
STFW2PH
STFW3PH
STPE
STPP
STCND
xx00000393.vsd
.DSLWHO
/HLWXQJVLPSHGDQ]VFKXW]
