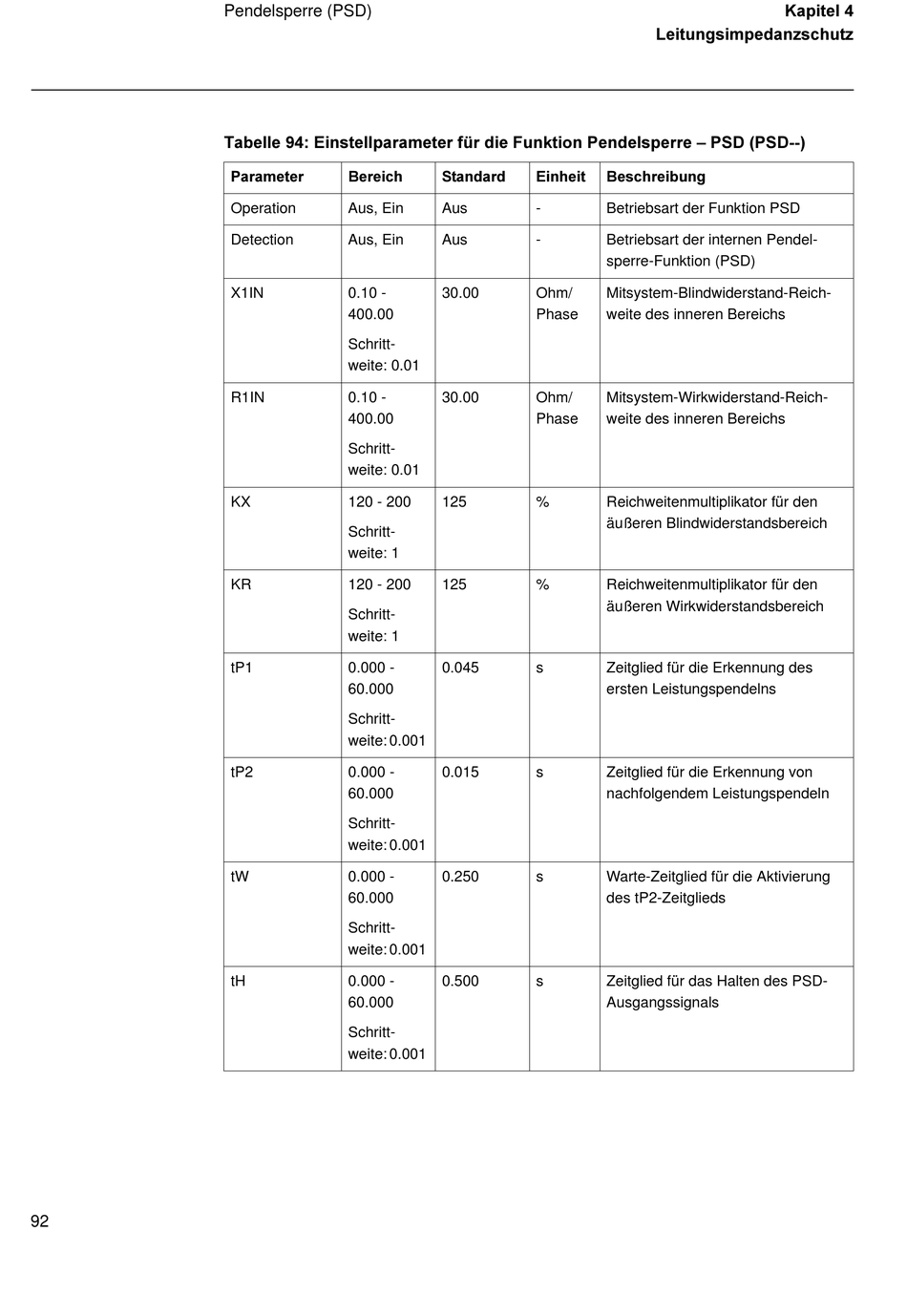

Pendelsperre (PSD)
7DEHOOH (LQVWHOOSDUDPHWHU IU GLH )XQNWLRQ 3HQGHOVSHUUH ± 36' 36'
3DUDPHWHU
%HUHLFK
Operation
Aus, Ein
Detection
Aus, Ein
X1IN
0.10 -
400.00
Schritt-
weite: 0.01
R1IN
0.10 -
400.00
Schritt-
weite: 0.01
KX
120 - 200
Schritt-
weite: 1
KR
120 - 200
Schritt-
weite: 1
tP1
0.000 -
60.000
Schritt-
weite: 0.001
tP2
0.000 -
60.000
Schritt-
weite: 0.001
tW
0.000 -
60.000
Schritt-
weite: 0.001
tH
0.000 -
60.000
Schritt-
weite: 0.001
6WDQGDUG
(LQKHLW
%HVFKUHLEXQJ
Aus
-
Betriebsart der Funktion PSD
Aus
-
Betriebsart der internen Pendel-
sperre-Funktion (PSD)
30.00
Ohm/
Mitsystem-Blindwiderstand-Reich-
Phase
weite des inneren Bereichs
30.00
Ohm/
Mitsystem-Wirkwiderstand-Reich-
Phase
weite des inneren Bereichs
125
%
Reichweitenmultiplikator für den
äußeren Blindwiderstandsbereich
125
%
Reichweitenmultiplikator für den
äußeren Wirkwiderstandsbereich
0.045
s
Zeitglied für die Erkennung des
ersten Leistungspendelns
0.015
s
Zeitglied für die Erkennung von
nachfolgendem Leistungspendeln
0.250
s
Warte-Zeitglied für die Aktivierung
des tP2-Zeitglieds
0.500
s
Zeitglied für das Halten des PSD-
Ausgangssignals
.DSLWHO
/HLWXQJVLPSHGDQ]VFKXW]
