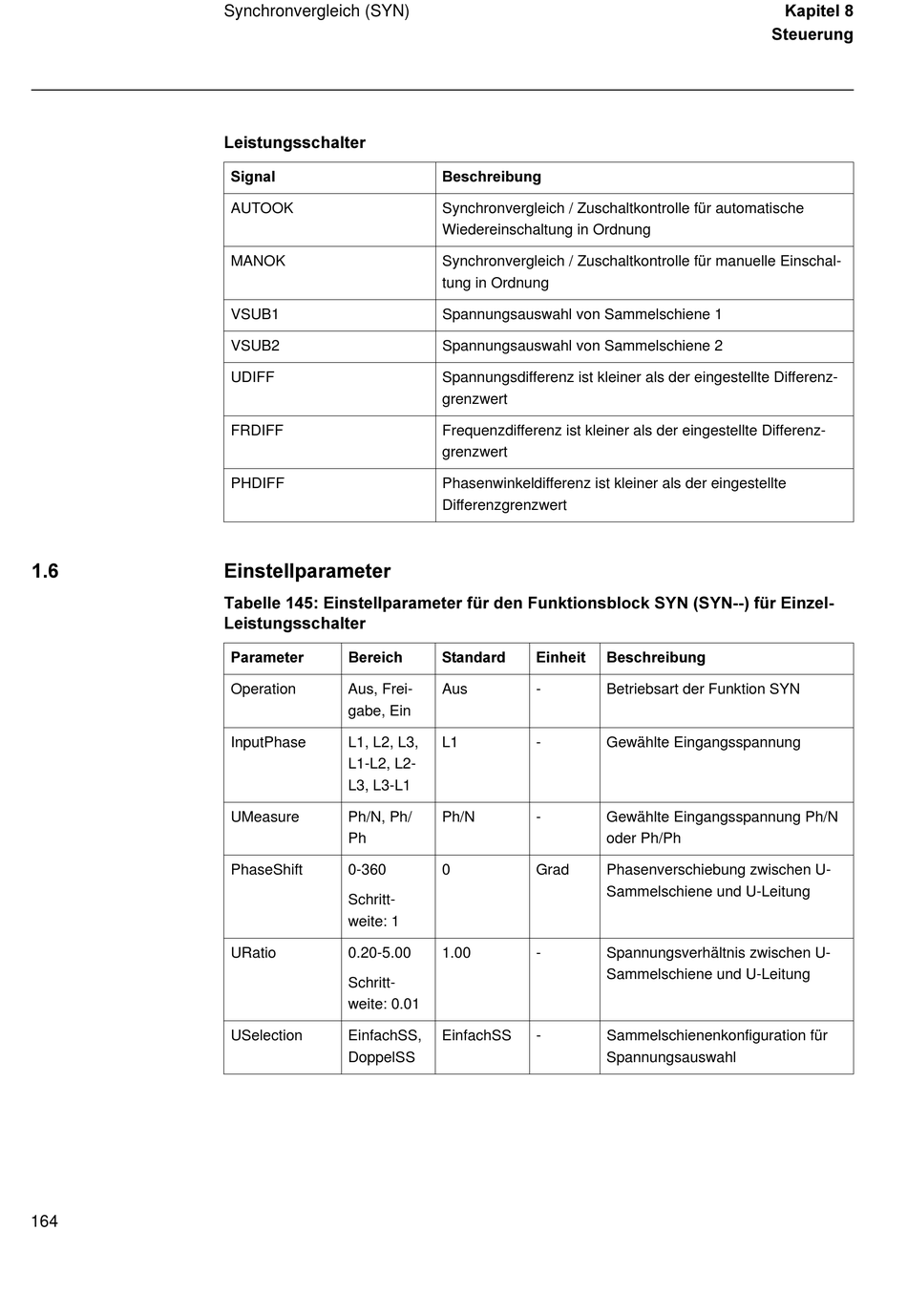

ABB REL 511 Referenzhandbuch Seite 174


164
Synchronvergleich (SYN)
/HLVWXQJVVFKDOWHU
6LJQDO
AUTOOK
MANOK
VSUB1
VSUB2
UDIFF
FRDIFF
PHDIFF
(LQVWHOOSDUDPHWHU
7DEHOOH  (LQVWHOOSDUDPHWHU IU GHQ )XQNWLRQVEORFN 6<1 6<1 IU (LQ]HO
/HLVWXQJVVFKDOWHU
3DUDPHWHU %HUHLFK
Operation Aus, Frei-
gabe, Ein
InputPhase L1, L2, L3,
L1-L2, L2-
L3, L3-L1
UMeasure Ph/N, Ph/
Ph
PhaseShift 0-360
Schritt-
weite: 1
URatio 0.20-5.00
Schritt-
weite: 0.01
USelection EinfachSS,
DoppelSS
%HVFKUHLEXQJ
Synchronvergleich / Zuschaltkontrolle für automatische
Wiedereinschaltung in Ordnung
Synchronvergleich / Zuschaltkontrolle für manuelle Einschal-
tung in Ordnung
Spannungsauswahl von Sammelschiene 1
Spannungsauswahl von Sammelschiene 2
Spannungsdifferenz ist kleiner als der eingestellte Differenz-
grenzwert
Frequenzdifferenz ist kleiner als der eingestellte Differenz-
grenzwert
Phasenwinkeldifferenz ist kleiner als der eingestellte
Differenzgrenzwert
6WDQGDUG (LQKHLW %HVFKUHLEXQJ
Aus - Betriebsart der Funktion SYN
L1 - Gewählte Eingangsspannung
Ph/N - Gewählte Eingangsspannung Ph/N
oder Ph/Ph
0 Grad Phasenverschiebung zwischen U-
Sammelschiene und U-Leitung
1.00 - Spannungsverhältnis zwischen U-
Sammelschiene und U-Leitung
EinfachSS - Sammelschienenkonfiguration für
Spannungsauswahl
