Einführung in das technische
Referenzhandbuch
,Q GHU ,QVWDOODWLRQV XQG ,QEHWULHEVHW]XQJVDQOHLWXQJ ,,$ wird beschrieben, wie
das Schutzgerät installiert und in Betrieb genommen wird. Die Anleitung kann auch als
Referenz verwendet werden, wenn eine Wiederholungsprüfung durchgeführt wird. Die
Anleitung enthällt alle Vorgehensschritte für : - die mechanische und elektrische Instal-
lation, - Einschalten und Prüfen der externen Stromkreise, - Parametrierung, Konfigu-
ration sowie Verifikation der Einstellwerte und - einen Richtungstest. Die Kapitel und
Abschnitte sind in chronologischer Reihenfolge angeordnet (mit Kapitel-/Abschnitts-
nummern dargestellt), in der das Schutzgerät installiert und in Betrieb genommen wer-
den sollte.
$XIEDX GHV 7HFKQLVFKHQ 5HIHUHQ]KDQGEXFKV 75+
Die Beschreibungen aller Schutzgerätefunktionen sind gleich aufgebaut (sofern vor-
handen):
$QZHQGXQJVEHUHLFK
Nennt die wichtigsten Gründe für die Realisierung einer bestimmten Schutzfunktion.
)XQNWLRQDOLWlW(QWZXUI
Stellt das allgemeine Konzept hinter der betreffenden Funktion vor.
)XQNWLRQVEDXVWHLQ
Jeder Funktionsbaustein wird durch ein grafisches Symbol dargestellt.
Die Eingangssignale liegen stets auf der linken Seite an, die Ausgangssignale auf der
rechten Seite. Die Einstellungen sind nicht dargestellt. In bestimmten Fällen ist eine
spezielle Art von Einstellungen vorgesehen, die mit Konstanten im Konfigurationsplan
verbunden werden sollen und daher als Eingänge dargestellt sind. Signale dieses Typs
werden in der Signalliste aufgeführt, aber in der Tabelle der Einstellungen beschrieben.
789
BLOCK
TRIP
BLKTR
STL1
VTSU
STL2
STL3
START
xx00000207.vsd

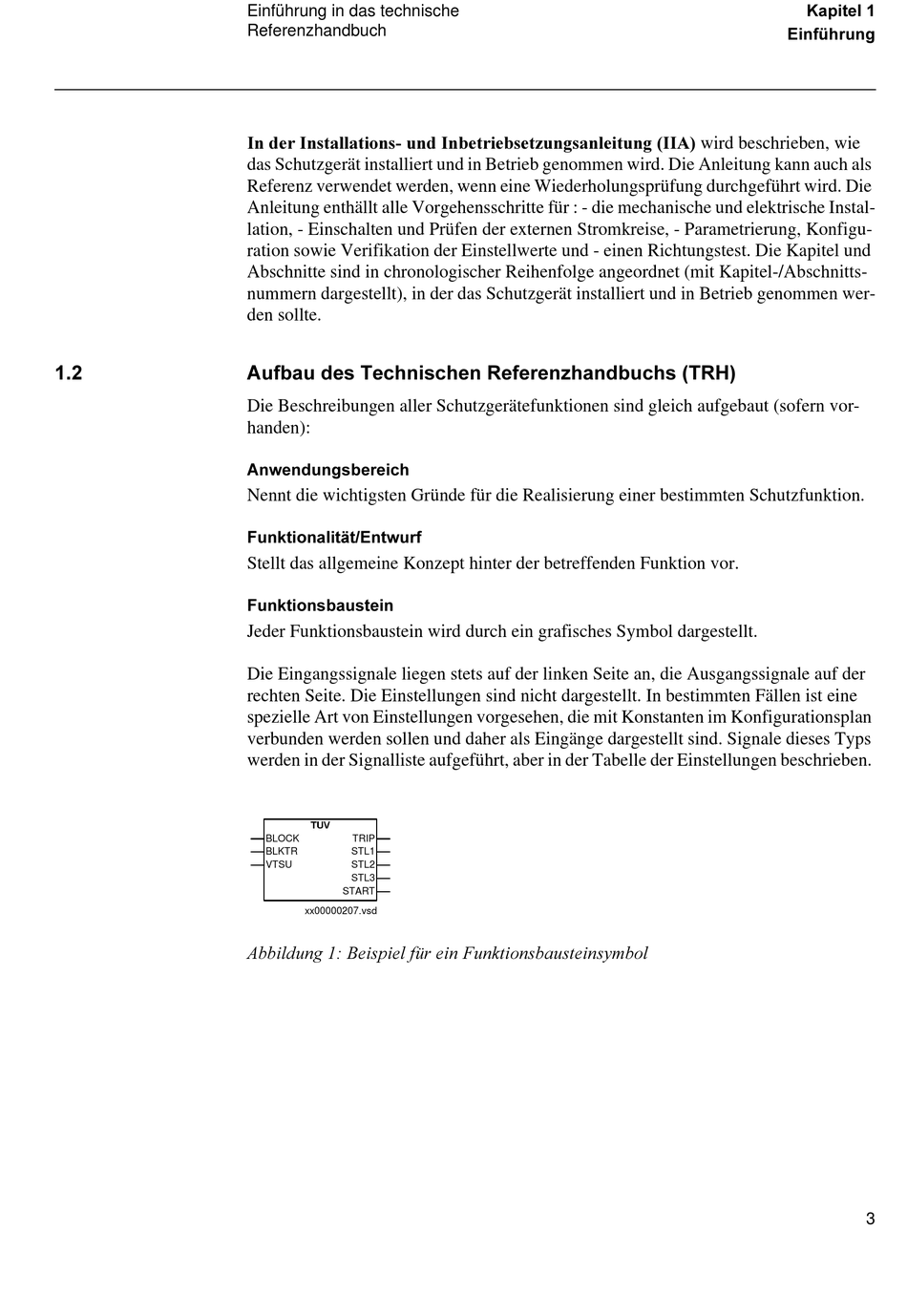

$EELOGXQJ %HLVSLHO IU HLQ )XQNWLRQVEDXVWHLQV\PERO
.DSLWHO
(LQIKUXQJ
3
