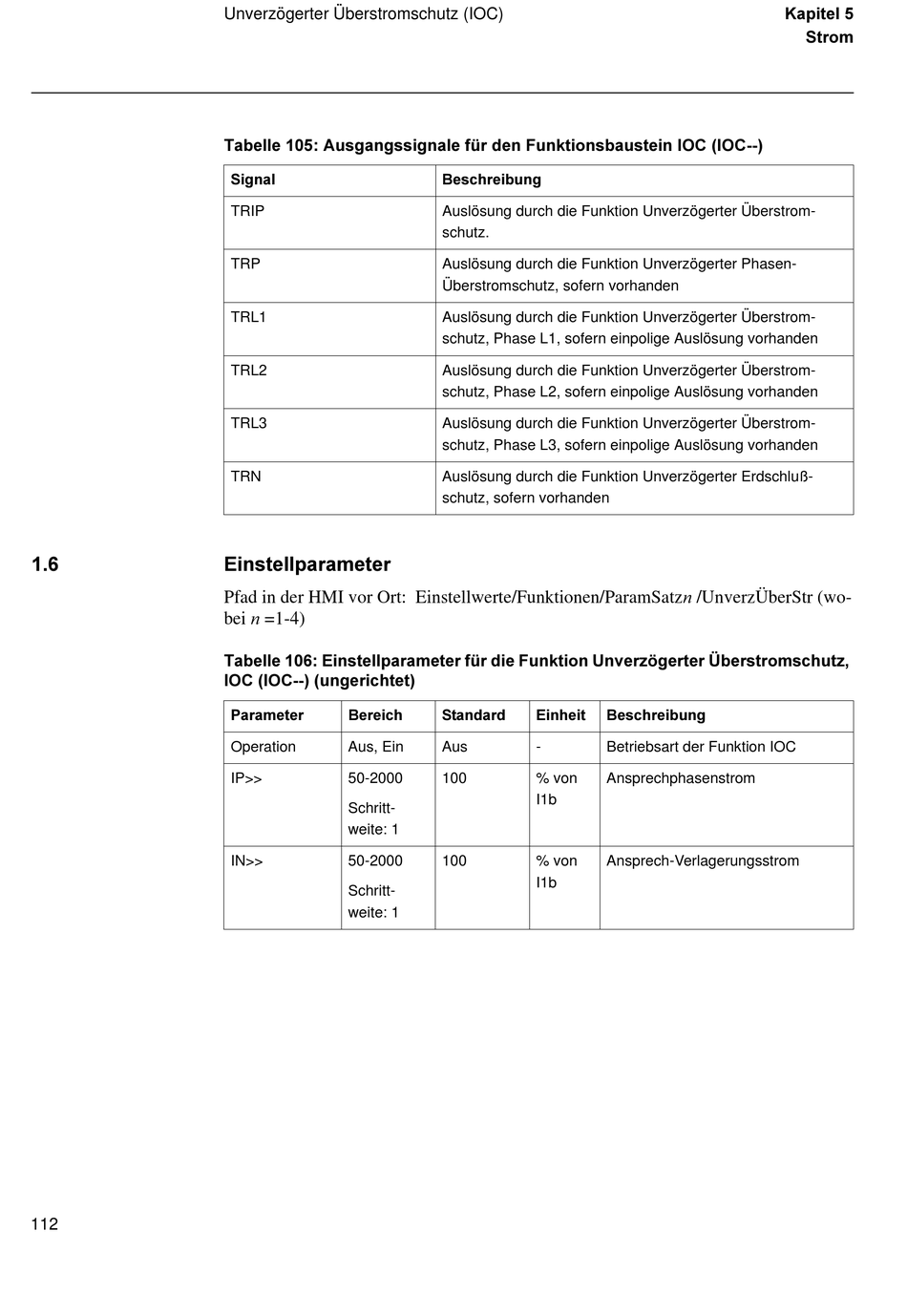

ABB REL 511 Referenzhandbuch Seite 122


112
Unverzögerter Überstromschutz (IOC)
7DEHOOH  $XVJDQJVVLJQDOH IU GHQ )XQNWLRQVEDXVWHLQ ,2& ,2&
6LJQDO
TRIP
TRP
TRL1
TRL2
TRL3
TRN
(LQVWHOOSDUDPHWHU
Pfad in der HMI vor Ort: Einstellwerte/Funktionen/ParamSatzQ /UnverzÜberStr (wo-
bei Q =1-4)
7DEHOOH  (LQVWHOOSDUDPHWHU IU GLH )XQNWLRQ 8QYHU]|JHUWHU hEHUVWURPVFKXW]
,2& ,2& XQJHULFKWHW
3DUDPHWHU %HUHLFK
Operation Aus, Ein
IP>> 50-2000
Schritt-
weite: 1
IN>> 50-2000
Schritt-
weite: 1
%HVFKUHLEXQJ
Auslösung durch die Funktion Unverzögerter Überstrom-
schutz.
Auslösung durch die Funktion Unverzögerter Phasen-
Überstromschutz, sofern vorhanden
Auslösung durch die Funktion Unverzögerter Überstrom-
schutz, Phase L1, sofern einpolige Auslösung vorhanden
Auslösung durch die Funktion Unverzögerter Überstrom-
schutz, Phase L2, sofern einpolige Auslösung vorhanden
Auslösung durch die Funktion Unverzögerter Überstrom-
schutz, Phase L3, sofern einpolige Auslösung vorhanden
Auslösung durch die Funktion Unverzögerter Erdschluß-
schutz, sofern vorhanden
6WDQGDUG (LQKHLW %HVFKUHLEXQJ
Aus - Betriebsart der Funktion IOC
100 % von Ansprechphasenstrom
I1b
100 % von Ansprech-Verlagerungsstrom
I1b
.DSLWHO
6WURP
