186

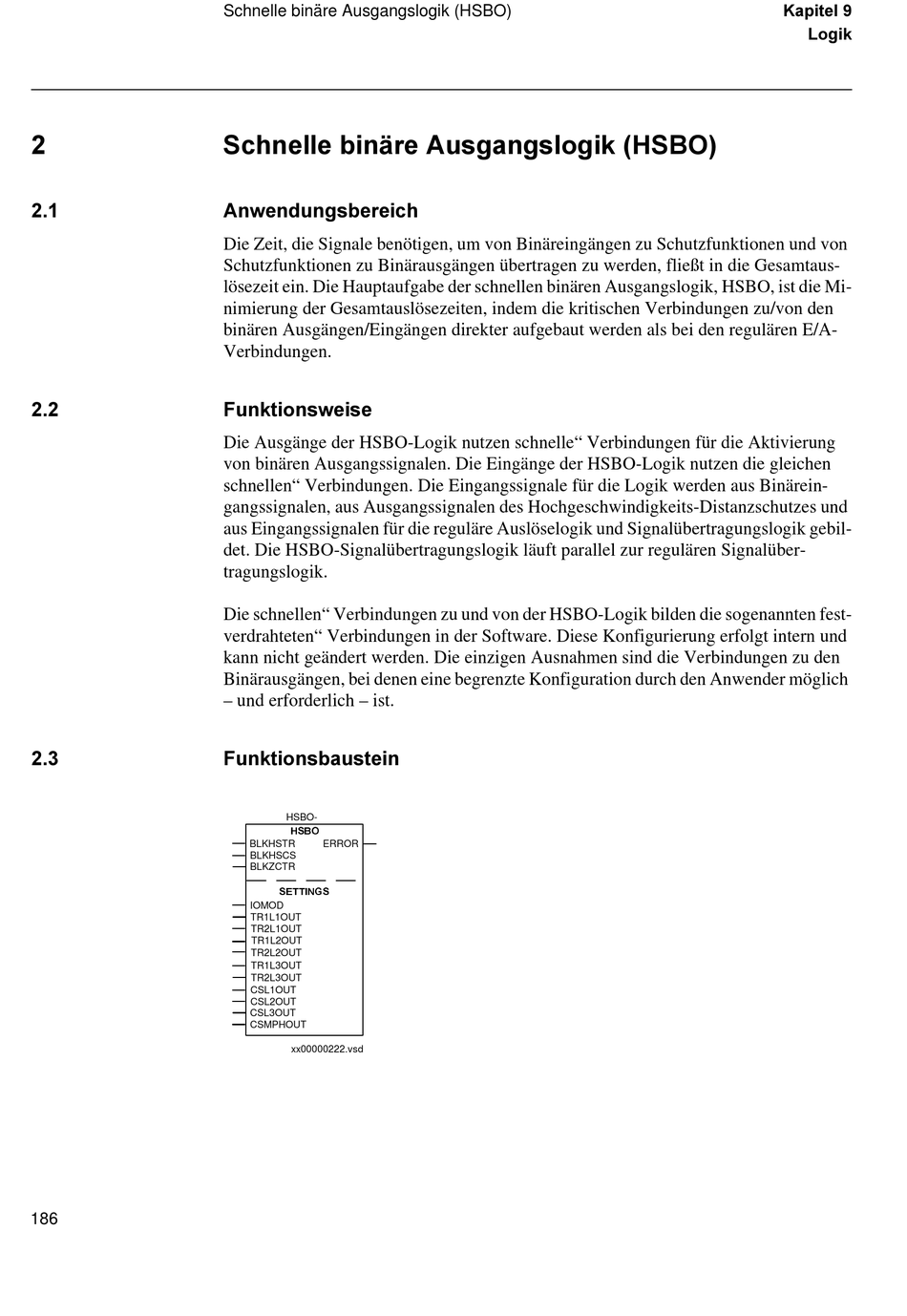

Schnelle binäre Ausgangslogik (HSBO)
6FKQHOOH ELQlUH $XVJDQJVORJLN +6%2
$QZHQGXQJVEHUHLFK
Die Zeit, die Signale benötigen, um von Binäreingängen zu Schutzfunktionen und von
Schutzfunktionen zu Binärausgängen übertragen zu werden, fließt in die Gesamtaus-
lösezeit ein. Die Hauptaufgabe der schnellen binären Ausgangslogik, HSBO, ist die Mi-
nimierung der Gesamtauslösezeiten, indem die kritischen Verbindungen zu/von den
binären Ausgängen/Eingängen direkter aufgebaut werden als bei den regulären E/A-
Verbindungen.
)XQNWLRQVZHLVH
Die Ausgänge der HSBO-Logik nutzen schnelle" Verbindungen für die Aktivierung
von binären Ausgangssignalen. Die Eingänge der HSBO-Logik nutzen die gleichen
schnellen" Verbindungen. Die Eingangssignale für die Logik werden aus Binärein-
gangssignalen, aus Ausgangssignalen des Hochgeschwindigkeits-Distanzschutzes und
aus Eingangssignalen für die reguläre Auslöselogik und Signalübertragungslogik gebil-
det. Die HSBO-Signalübertragungslogik läuft parallel zur regulären Signalüber-
tragungslogik.
Die schnellen" Verbindungen zu und von der HSBO-Logik bilden die sogenannten fest-
verdrahteten" Verbindungen in der Software. Diese Konfigurierung erfolgt intern und
kann nicht geändert werden. Die einzigen Ausnahmen sind die Verbindungen zu den
Binärausgängen, bei denen eine begrenzte Konfiguration durch den Anwender möglich
– und erforderlich – ist.
)XQNWLRQVEDXVWHLQ
HSBO-
+6%2
BLKHSTR
ERROR
BLKHSCS
BLKZCTR
6(77,1*6
IOMOD
TR1L1OUT
TR2L1OUT
TR1L2OUT
TR2L2OUT
TR1L3OUT
TR2L3OUT
CSL1OUT
CSL2OUT
CSL3OUT
CSMPHOUT
xx00000222.vsd
.DSLWHO
/RJLN
