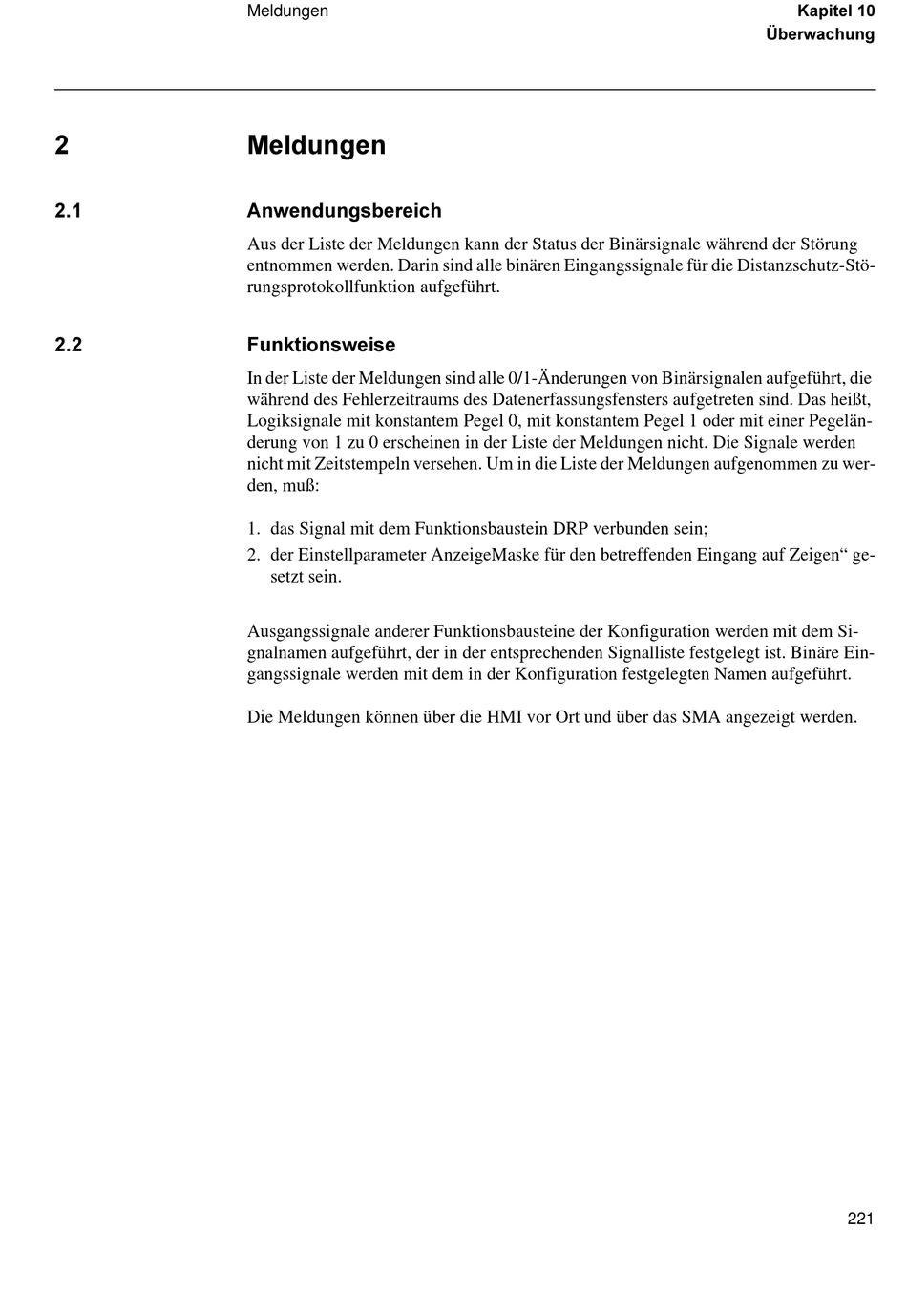

Meldungen
0HOGXQJHQ
$QZHQGXQJVEHUHLFK
Aus der Liste der Meldungen kann der Status der Binärsignale während der Störung
entnommen werden. Darin sind alle binären Eingangssignale für die Distanzschutz-Stö-
rungsprotokollfunktion aufgeführt.
)XQNWLRQVZHLVH
In der Liste der Meldungen sind alle 0/1-Änderungen von Binärsignalen aufgeführt, die
während des Fehlerzeitraums des Datenerfassungsfensters aufgetreten sind. Das heißt,
Logiksignale mit konstantem Pegel 0, mit konstantem Pegel 1 oder mit einer Pegelän-
derung von 1 zu 0 erscheinen in der Liste der Meldungen nicht. Die Signale werden
nicht mit Zeitstempeln versehen. Um in die Liste der Meldungen aufgenommen zu wer-
den, muß:
1. das Signal mit dem Funktionsbaustein DRP verbunden sein;
2. der Einstellparameter AnzeigeMaske für den betreffenden Eingang auf Zeigen" ge-
setzt sein.
Ausgangssignale anderer Funktionsbausteine der Konfiguration werden mit dem Si-
gnalnamen aufgeführt, der in der entsprechenden Signalliste festgelegt ist. Binäre Ein-
gangssignale werden mit dem in der Konfiguration festgelegten Namen aufgeführt.
Die Meldungen können über die HMI vor Ort und über das SMA angezeigt werden.
.DSLWHO
hEHUZDFKXQJ
221
