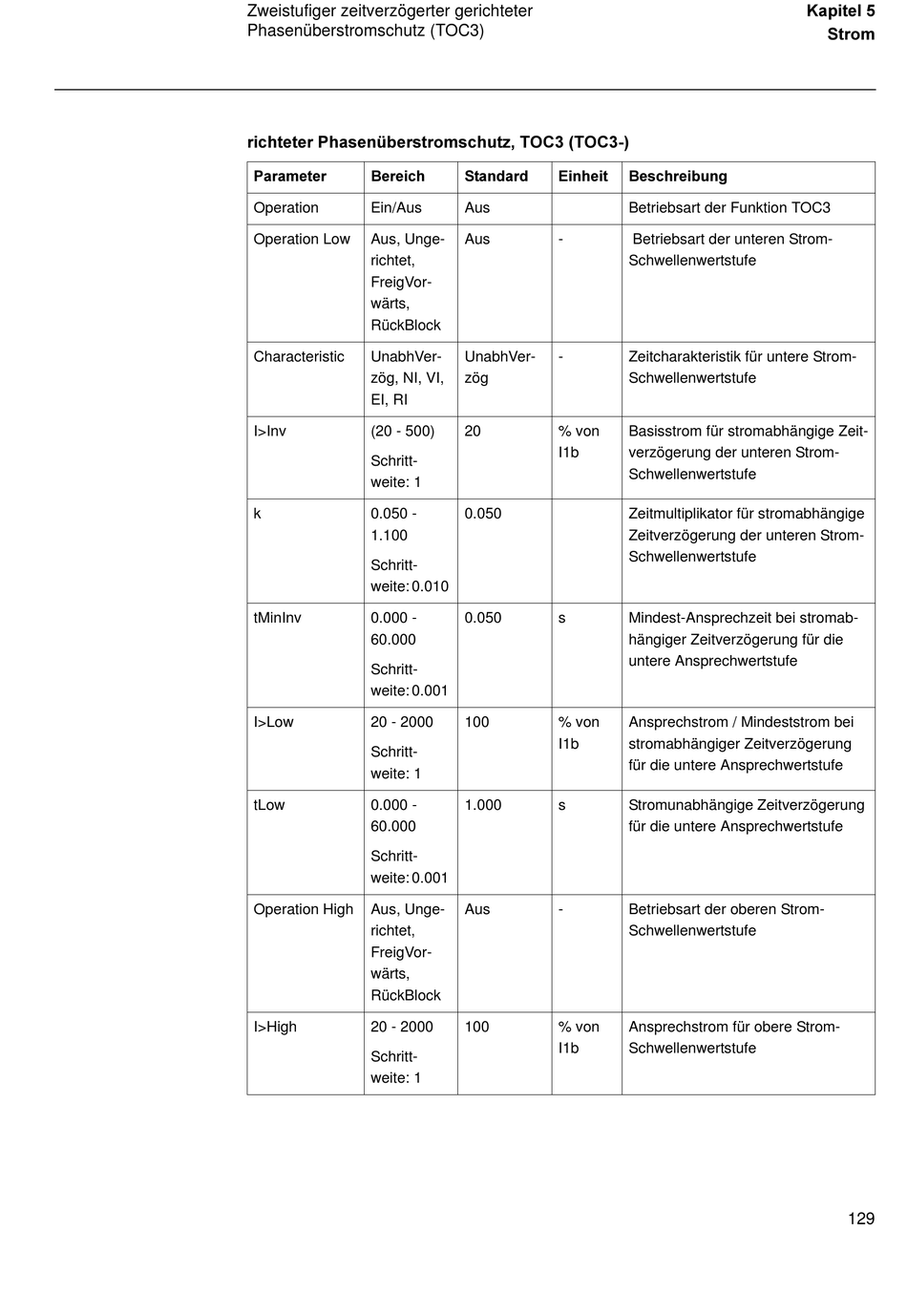

Zweistufiger zeitverzögerter gerichteter
Phasenüberstromschutz (TOC3)
ULFKWHWHU 3KDVHQEHUVWURPVFKXW] 72& 72&
3DUDPHWHU
%HUHLFK
Operation
Ein/Aus
Operation Low
Aus, Unge-
richtet,
FreigVor-
wärts,
RückBlock
Characteristic
UnabhVer-
zög, NI, VI,
EI, RI
I>Inv
(20 - 500)
Schritt-
weite: 1
k
0.050 -
1.100
Schritt-
weite: 0.010
tMinInv
0.000 -
60.000
Schritt-
weite: 0.001
I>Low
20 - 2000
Schritt-
weite: 1
tLow
0.000 -
60.000
Schritt-
weite: 0.001
Operation High
Aus, Unge-
richtet,
FreigVor-
wärts,
RückBlock
I>High
20 - 2000
Schritt-
weite: 1
6WDQGDUG
(LQKHLW
%HVFKUHLEXQJ
Aus
Betriebsart der Funktion TOC3
Aus
-
Betriebsart der unteren Strom-
Schwellenwertstufe
UnabhVer-
-
Zeitcharakteristik für untere Strom-
zög
Schwellenwertstufe
20
% von
Basisstrom für stromabhängige Zeit-
I1b
verzögerung der unteren Strom-
Schwellenwertstufe
0.050
Zeitmultiplikator für stromabhängige
Zeitverzögerung der unteren Strom-
Schwellenwertstufe
0.050
s
Mindest-Ansprechzeit bei stromab-
hängiger Zeitverzögerung für die
untere Ansprechwertstufe
100
% von
Ansprechstrom / Mindeststrom bei
I1b
stromabhängiger Zeitverzögerung
für die untere Ansprechwertstufe
1.000
s
Stromunabhängige Zeitverzögerung
für die untere Ansprechwertstufe
Aus
-
Betriebsart der oberen Strom-
Schwellenwertstufe
100
% von
Ansprechstrom für obere Strom-
I1b
Schwellenwertstufe
.DSLWHO
6WURP
129
