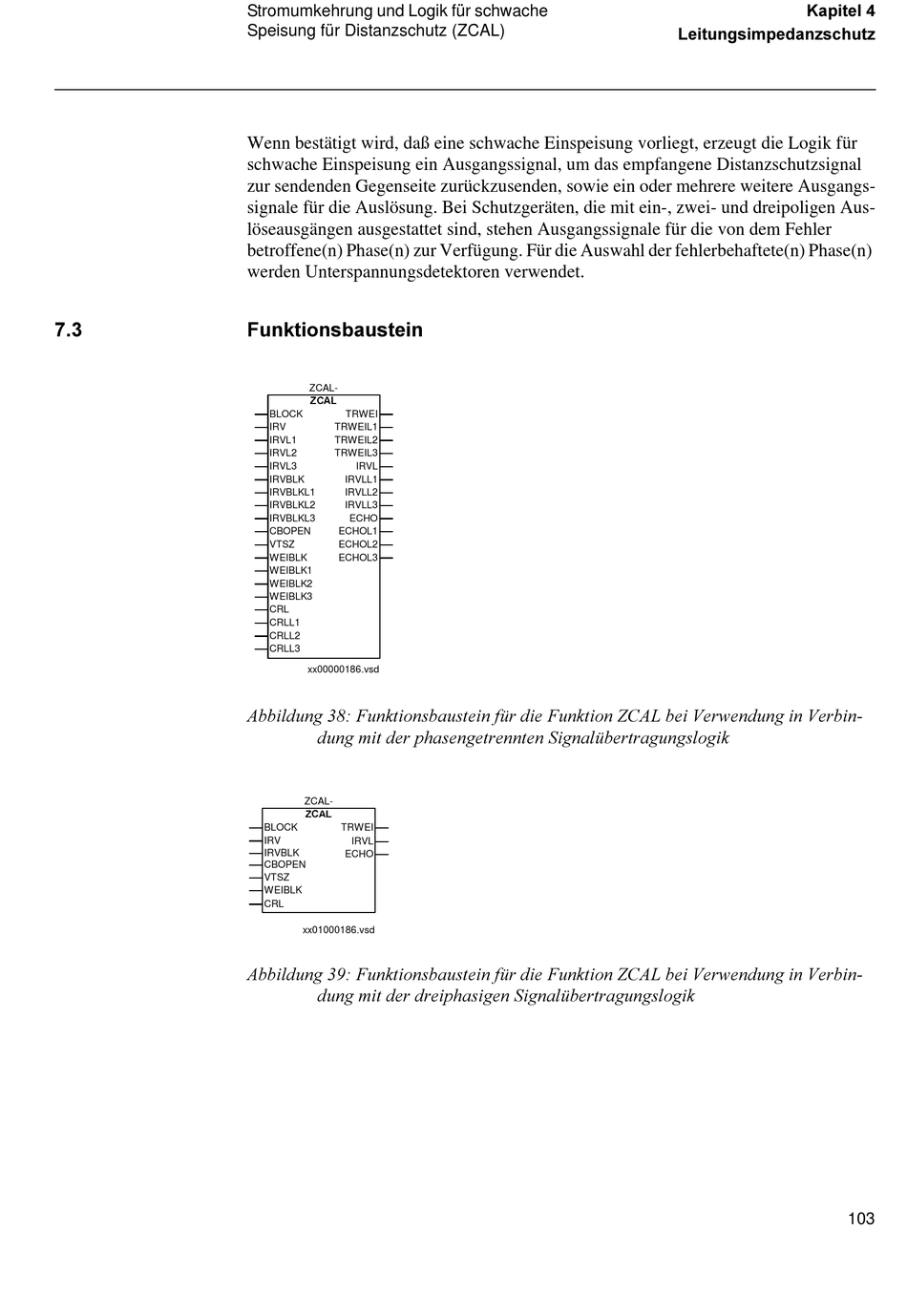

ABB REL 511 Referenzhandbuch Seite 113


Stromumkehrung und Logik für schwache
Speisung für Distanzschutz (ZCAL)
Wenn bestätigt wird, daß eine schwache Einspeisung vorliegt, erzeugt die Logik für
schwache Einspeisung ein Ausgangssignal, um das empfangene Distanzschutzsignal
zur sendenden Gegenseite zurückzusenden, sowie ein oder mehrere weitere Ausgangs-
signale für die Auslösung. Bei Schutzgeräten, die mit ein-, zwei- und dreipoligen Aus-
löseausgängen ausgestattet sind, stehen Ausgangssignale für die von dem Fehler
betroffene(n) Phase(n) zur Verfügung. Für die Auswahl der fehlerbehaftete(n) Phase(n)
werden Unterspannungsdetektoren verwendet.
)XQNWLRQVEDXVWHLQ
ZCAL-
=&$/
BLOCK TRWEI
IRV TRWEIL1
IRVL1 TRWEIL2
IRVL2 TRWEIL3
IRVL3 IRVL
IRVBLK IRVLL1
IRVBLKL1 IRVLL2
IRVBLKL2 IRVLL3
IRVBLKL3 ECHO
CBOPEN ECHOL1
VTSZ ECHOL2
WEIBLK ECHOL3
WEIBLK1
WEIBLK2
WEIBLK3
CRL
CRLL1
CRLL2
CRLL3
xx00000186.vsd
$EELOGXQJ  )XQNWLRQVEDXVWHLQ IU GLH )XQNWLRQ =&$/ EHL 9HUZHQGXQJ LQ 9HUELQ
GXQJ PLW GHU SKDVHQJHWUHQQWHQ 6LJQDOEHUWUDJXQJVORJLN
ZCAL-
=&$/
BLOCK TRWEI
IRV
IRVL
IRVBLK
ECHO
CBOPEN
VTSZ
WEIBLK
CRL
xx01000186.vsd
$EELOGXQJ  )XQNWLRQVEDXVWHLQ IU GLH )XQNWLRQ =&$/ EHL 9HUZHQGXQJ LQ 9HUELQ
GXQJ PLW GHU GUHLSKDVLJHQ 6LJQDOEHUWUDJXQJVORJLN
.DSLWHO
/HLWXQJVLPSHGDQ]VFKXW]
103
