Stromumkehrung und Logik für schwache
Speisung für Distanzschutz (ZCAL)
6LJQDO
CBOPEN
VTSZ
WEIBLK
WEIBLK1
WEIBLK2
WEIBLK3
CRL
CRLL1
CRLL2
CRLL3
+LQZHLV Bestimmte Signale sind je nach bestellter Geräteausführung eventuell nicht
vorhanden.

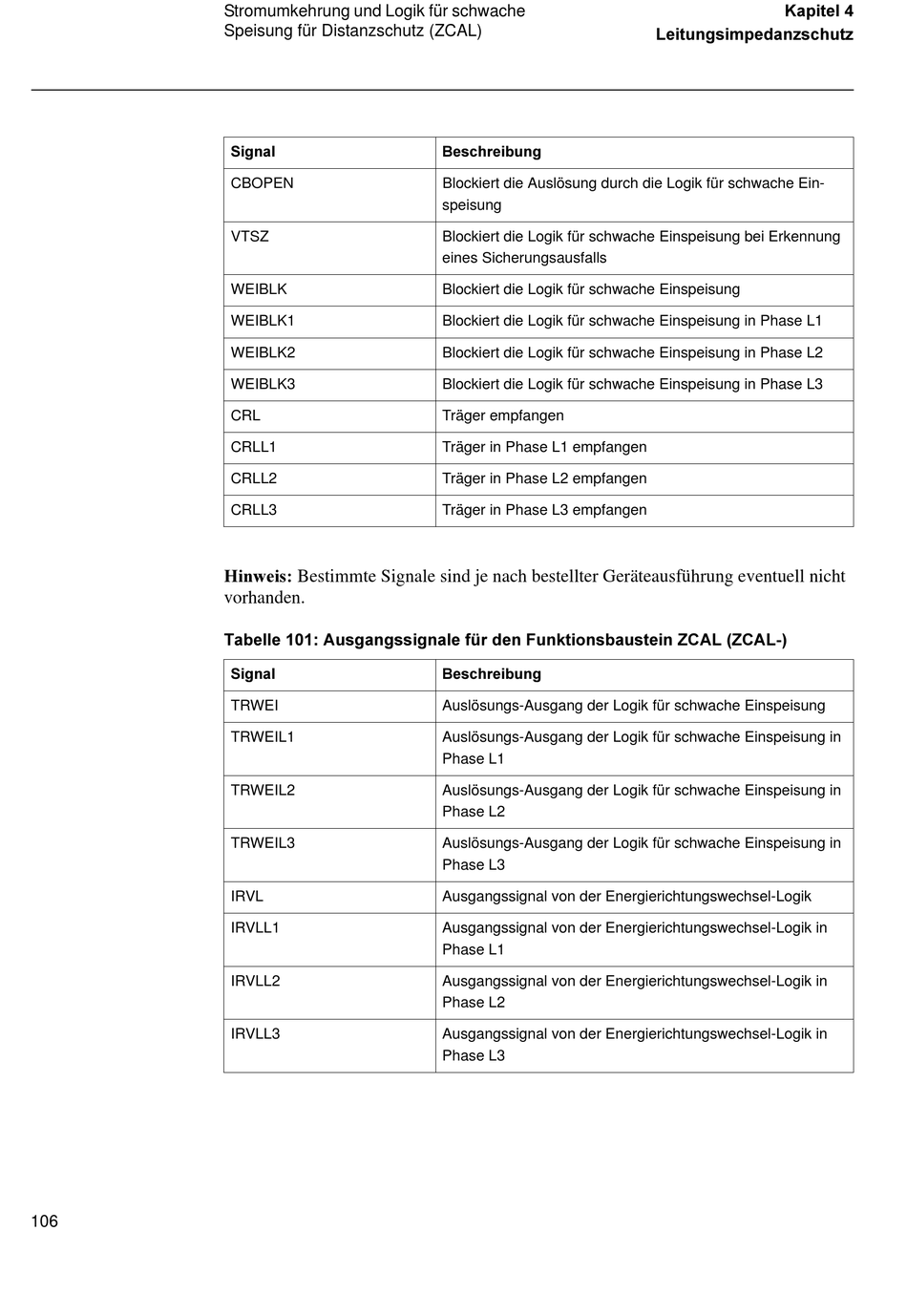

7DEHOOH $XVJDQJVVLJQDOH IU GHQ )XQNWLRQVEDXVWHLQ =&$/ =&$/
6LJQDO
TRWEI
TRWEIL1
TRWEIL2
TRWEIL3
IRVL
IRVLL1
IRVLL2
IRVLL3
%HVFKUHLEXQJ
Blockiert die Auslösung durch die Logik für schwache Ein-
speisung
Blockiert die Logik für schwache Einspeisung bei Erkennung
eines Sicherungsausfalls
Blockiert die Logik für schwache Einspeisung
Blockiert die Logik für schwache Einspeisung in Phase L1
Blockiert die Logik für schwache Einspeisung in Phase L2
Blockiert die Logik für schwache Einspeisung in Phase L3
Träger empfangen
Träger in Phase L1 empfangen
Träger in Phase L2 empfangen
Träger in Phase L3 empfangen
%HVFKUHLEXQJ
Auslösungs-Ausgang der Logik für schwache Einspeisung
Auslösungs-Ausgang der Logik für schwache Einspeisung in
Phase L1
Auslösungs-Ausgang der Logik für schwache Einspeisung in
Phase L2
Auslösungs-Ausgang der Logik für schwache Einspeisung in
Phase L3
Ausgangssignal von der Energierichtungswechsel-Logik
Ausgangssignal von der Energierichtungswechsel-Logik in
Phase L1
Ausgangssignal von der Energierichtungswechsel-Logik in
Phase L2
Ausgangssignal von der Energierichtungswechsel-Logik in
Phase L3
