228

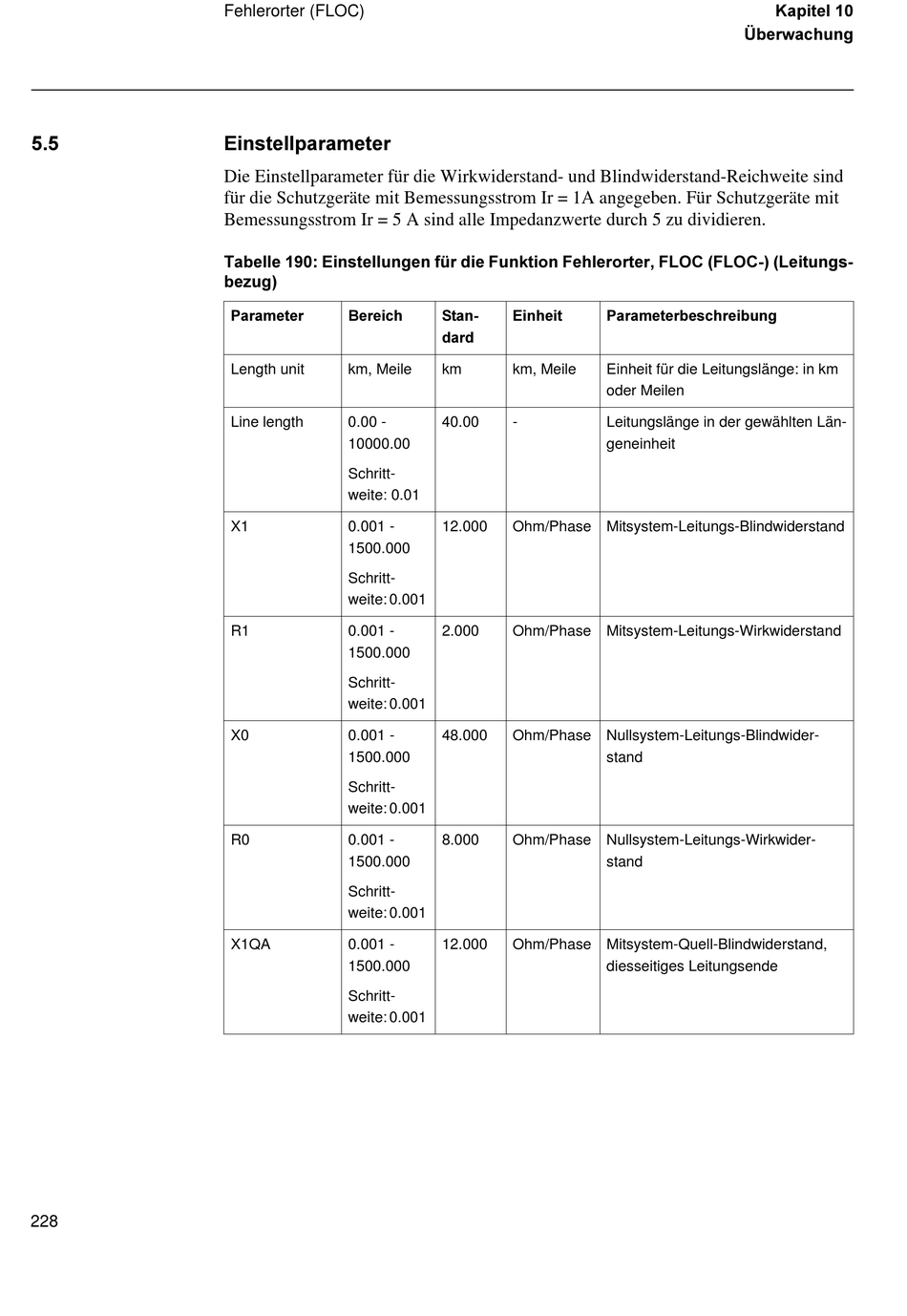

Fehlerorter (FLOC)
(LQVWHOOSDUDPHWHU
Die Einstellparameter für die Wirkwiderstand- und Blindwiderstand-Reichweite sind
für die Schutzgeräte mit Bemessungsstrom Ir = 1A angegeben. Für Schutzgeräte mit
Bemessungsstrom Ir = 5 A sind alle Impedanzwerte durch 5 zu dividieren.
7DEHOOH (LQVWHOOXQJHQ IU GLH )XQNWLRQ )HKOHURUWHU )/2& )/2& /HLWXQJV
EH]XJ
3DUDPHWHU
%HUHLFK
Length unit
km, Meile
Line length
0.00 -
10000.00
Schritt-
weite: 0.01
X1
0.001 -
1500.000
Schritt-
weite: 0.001
R1
0.001 -
1500.000
Schritt-
weite: 0.001
X0
0.001 -
1500.000
Schritt-
weite: 0.001
R0
0.001 -
1500.000
Schritt-
weite: 0.001
X1QA
0.001 -
1500.000
Schritt-
weite: 0.001
6WDQ
(LQKHLW
3DUDPHWHUEHVFKUHLEXQJ
GDUG
km
km, Meile
Einheit für die Leitungslänge: in km
oder Meilen
40.00
-
Leitungslänge in der gewählten Län-
geneinheit
12.000
Ohm/Phase Mitsystem-Leitungs-Blindwiderstand
2.000
Ohm/Phase Mitsystem-Leitungs-Wirkwiderstand
48.000
Ohm/Phase Nullsystem-Leitungs-Blindwider-
stand
8.000
Ohm/Phase Nullsystem-Leitungs-Wirkwider-
stand
12.000
Ohm/Phase Mitsystem-Quell-Blindwiderstand,
diesseitiges Leitungsende
.DSLWHO
hEHUZDFKXQJ
