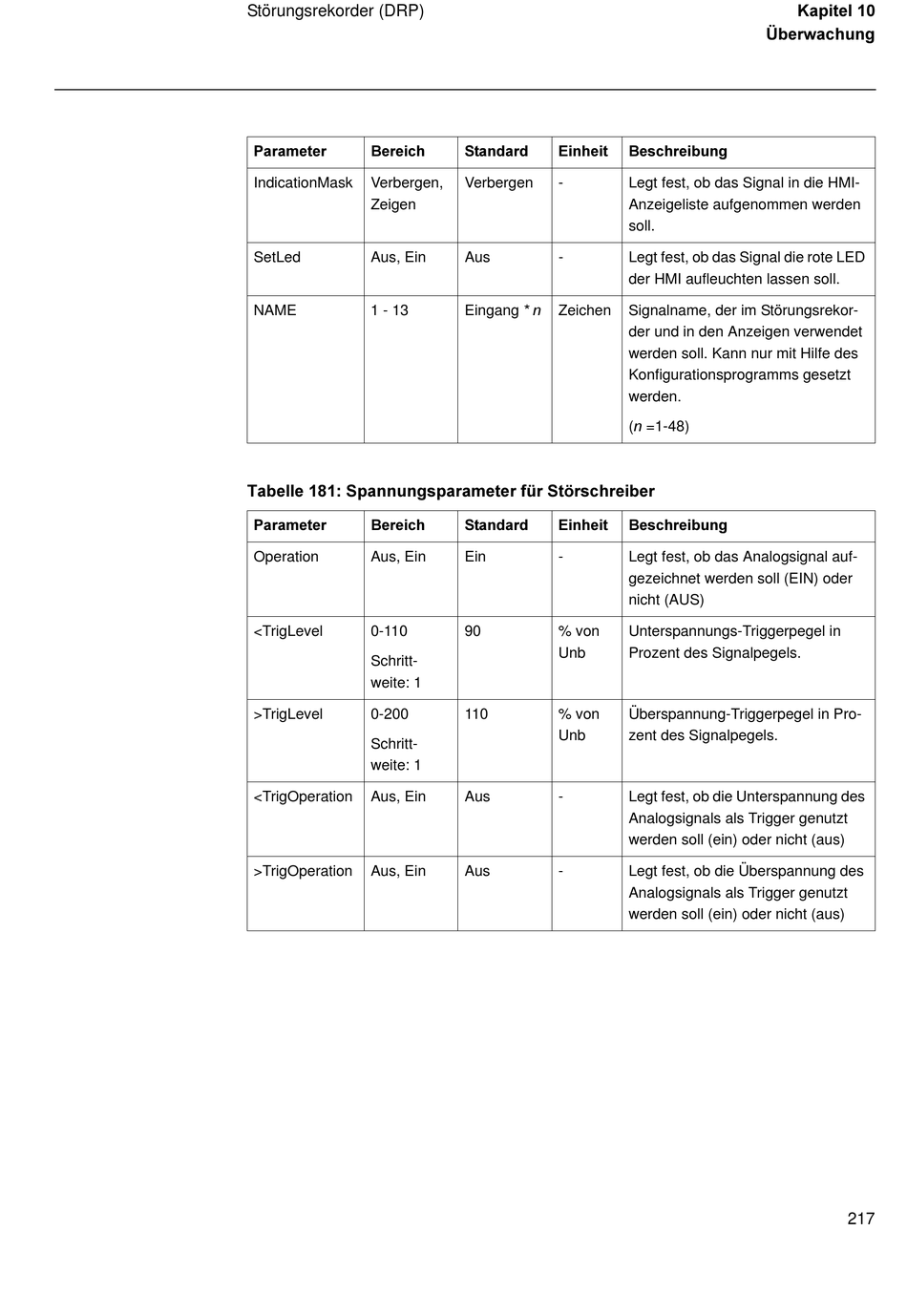

Störungsrekorder (DRP)
3DUDPHWHU %HUHLFK
IndicationMask Verbergen,
Zeigen
SetLed Aus, Ein
NAME 1 - 13
7DEHOOH  6SDQQXQJVSDUDPHWHU IU 6W|UVFKUHLEHU
3DUDPHWHU %HUHLFK
Operation Aus, Ein
<TrigLevel 0-110
Schritt-
weite: 1
>TrigLevel 0-200
Schritt-
weite: 1
<TrigOperation Aus, Ein
>TrigOperation Aus, Ein
6WDQGDUG (LQKHLW %HVFKUHLEXQJ
Verbergen - Legt fest, ob das Signal in die HMI-
Anzeigeliste aufgenommen werden
soll.
Aus - Legt fest, ob das Signal die rote LED
der HMI aufleuchten lassen soll.
Eingang Q
Zeichen Signalname, der im Störungsrekor-
der und in den Anzeigen verwendet
werden soll. Kann nur mit Hilfe des
Konfigurationsprogramms gesetzt
werden.
(Q =1-48)
6WDQGDUG (LQKHLW %HVFKUHLEXQJ
Ein - Legt fest, ob das Analogsignal auf-
gezeichnet werden soll (EIN) oder
nicht (AUS)
90 % von Unterspannungs-Triggerpegel in
Unb Prozent des Signalpegels.
110 % von Überspannung-Triggerpegel in Pro-
Unb zent des Signalpegels.
Aus - Legt fest, ob die Unterspannung des
Analogsignals als Trigger genutzt
werden soll (ein) oder nicht (aus)
Aus - Legt fest, ob die Überspannung des
Analogsignals als Trigger genutzt
werden soll (ein) oder nicht (aus)
