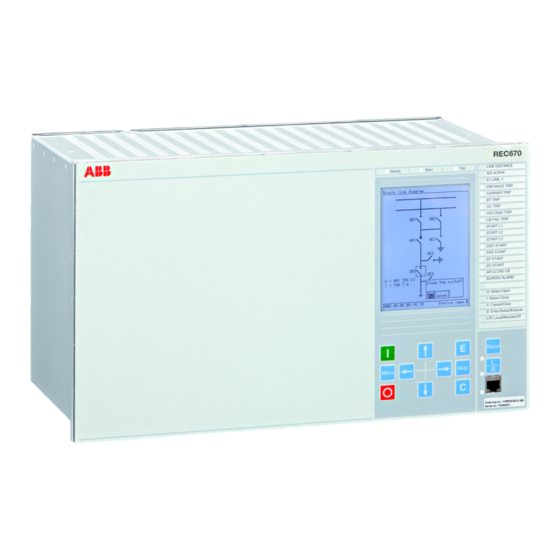

ABB REC670 Handbuch

ABB REC670 Handbuch

Feldsteuergerät
Vorschau ausblenden Andere Handbücher für REC670:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Feldsteuergerät REC670
Applikationshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB REC670

Inhaltszusammenfassung für ABB REC670

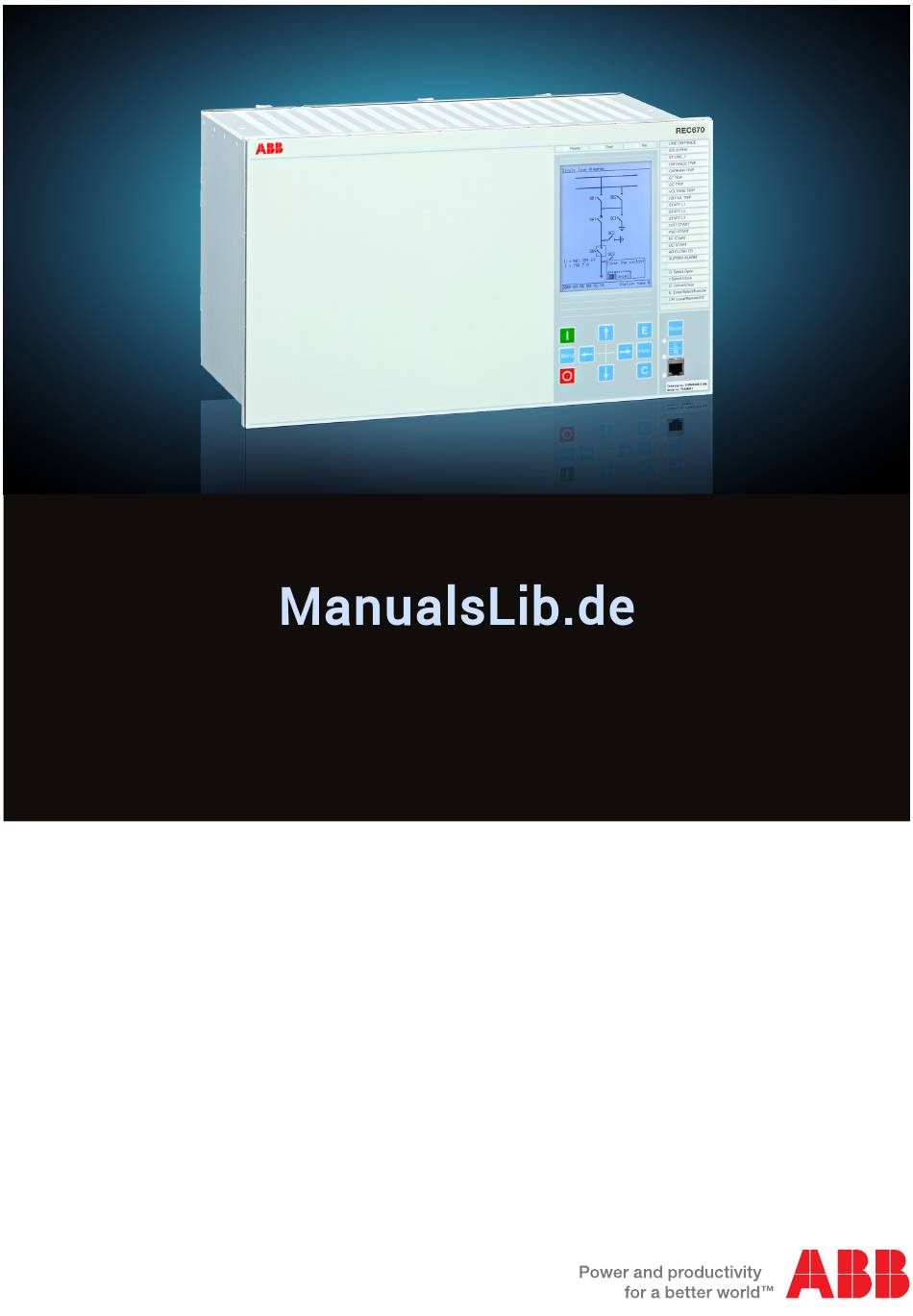

  • Seite 1 Feldsteuergerät REC670 Applikationshandbuch...
  • Seite 3 Dokument-ID: 1MRK 511 190-UDE Herausgegeben: Februar 2011 Revision: B Produktversion: 1.1 © Copyright 2011 ABB. Alle Rechte vorbehalten...

  • Seite 4: Hersteller

    TECHNISCHEM STANDARDS ENTSPRECHEN. ALS RESULTAT DESSEN IST ES MÖGLICH, DASS ES EINIGE DIFFERENZEN ZWISCHEN DEM HW/SW PRODUKT UND DIESEM INFORMATIONSPRODUKT GEBEN KANN. Hersteller: ABB AB Substation Automation Products SE-721 59 Västerås Schweden Telefon +46 (0) 21 32 50 00 Fax: +46 (0) 21 14 69 18...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Abschnitt 1 Einleitung..............13 Einleitung in das Anwendungshandbuch........13 Zum kompletten Handbuchset für ein Gerät........13 Informationen zum Anwendungshandbuch.........14 Zielgruppe..................15 Zugehörige Dokumente...............15 Hinweise zu Revisionen..............16 Abschnitt 2 Projektierung des IED...........17 Einleitung..................17 Die Schnittstelle zwischen Signal Matrix und Anwendungskonfiguration............18 Die konfigurierbaren LEDs.............20 Der analoge Vorbearbeitungs-Funktionsblock (SMAI)...21 Konfigurationsalternativen..............23 Konfigurationen an spezielle Anforderungen anpassen....24...
  • Seite 6 Inhaltsverzeichnis Das Gerät zusammen mit der Toolbox PCM 600 verwenden...................44 Abschnitt 3 Anforderungen..............47 Anforderungen an Stromwandler............47 Einteilung der Stromwandler............47 Bedingungen................48 Fehlerstrom.................49 Sekundärer Zuleitungswiderstand und Zusatzbürde....49 Allgemeine Anforderungen an Stromwandler......50 Anforderungen an die Nenn-Ersatz-Sekundär-EMK....50 Leistungsschalterversagerschutz...........51 Phasen- und Erdfehler-Überstromschutz, ungerichtet, unverzögert und stromunabhängig zeitverzögert ( UMZ )...................51 Phasen- und Erdfehler-Überstromschutz, ungerichtet, stromabhängig zeitverzögert (AMZ)........52...
  • Seite 7 Inhaltsverzeichnis Anwendung................93 Einstellparameter..............94 Zeitsynchronisierung..............94 Anwendung................94 Einstellrichtlinien..............95 Einstellparameter..............96 Parametersätze................98 Anwendung................98 Einstellrichtlinien..............99 Einstellparameter..............99 Testmodus-Funktionalität............99 Anwendung................99 Einstellrichtlinien..............100 Einstellparameter..............100 IED-Identifikatoren..............100 Anwendung................100 Einstellparameter..............101 Nennfrequenz (RFR)..............101 Anwendung................101 Einstellrichtlinien..............102 Einstellparameter..............102 Signalmatrix für Binäreingänge (SMBI)........102 Anwendung................102 Einstellrichtlinien..............102 Einstellparameter..............102 Signalmatrix für Binärausgänge (SMBO)........102 Anwendung................102 Einstellrichtlinien..............103 Einstellparameter..............103 Signalmatrix für mA-Eingänge (SMMI)........103 Anwendung................103 Einstellrichtlinien..............103 Einstellparameter..............103...
  • Seite 8 Inhaltsverzeichnis Einstellparameter..............110 GOOSEBinEmpfang..............111 Einstellparameter..............111 Differentialschutz................111 Hochimpedanz-Differentialschutz (PDIF, 87)......111 Anwendung................111 Verbindungsbeispiele............119 Einstellrichtlinien..............122 Einstellparameter..............130 Stromschutz..................130 Unverzögerter Phasen-Überstromschutz (PIOC, 50)....130 Anwendung................130 Einstellrichtlinien..............131 Einstellparameter..............135 Vierstufen-Phasen-Überstromschutz (PTOC, 51_67)....135 Anwendung................135 Einstellrichtlinien..............137 Einstellparameter..............146 Unverzögerter Erdschlussschutz (PIOC, 50N)......151 Anwendung................151 Einstellrichtlinien..............151 Einstellparameter..............154 Vierstufen-Erdfehlerschutz (PTOC, 51N/67N)......154 Anwendung................154 Einstellrichtlinien..............156 Einstellparameter..............167 Empfindlicher Erdfehlerschutz und Leistungsrichtungsschutz (PSDE, 67N) ........172 Anwendung................172 Einstellrichtlinien..............173...
  • Seite 9 Inhaltsverzeichnis Einstellparameter..............195 T-Zonen Schutz (PTOC, 50STB)..........196 Anwendung................196 Einstellrichtlinien..............197 Einstellparameter..............198 Polgleichlaufschutz (RPLD, 52PD)..........198 Anwendung................198 Einstellrichtlinien..............199 Einstellparameter..............200 Gerichteter Unterleistungsschutz (PDUP, 32)......200 Anwendung................201 Einstellrichtlinien..............203 Einstellparameter..............207 Gerichteter Überleistungsschutz (PDOP, 32)......208 Anwendung................208 Einstellrichtlinien..............211 Einstellparameter..............214 Leitungsbrucherkennung (PTOC, 46)........216 Anwendung................216 Einstellrichtlinien..............216 Einstellparameter..............217 Spannungsschutz.................217 Zweistufiger Unterspannungsschutz.........217 Anwendung................217 Einstellrichtlinien..............218 Einstellparameter..............221 Zweistufiger Überspannungsschutz (PTOV, 59).......224 Anwendung................224...
  • Seite 10 Inhaltsverzeichnis Frequenzschutz................243 Unterfrequenzschutz (PTUF, 81)..........243 Anwendung................243 Einstellrichtlinien..............243 Einstellparameter..............245 Überfrequenzschutz (PTOF, 81)..........245 Anwendung................245 Einstellrichtlinien..............246 Einstellparameter..............247 Frequenzschutz df/dt (PFRC, 81)..........247 Anwendung................247 Einstellrichtlinien..............248 Einstellparameter..............249 Mehrzweckschutz.................249 Allgemeine strom- und spannungsbasierte Schutzfunktion (GAPC)..................249 Anwendung................249 Einstellrichtlinien..............255 Einstellparameter..............265 Überwachung des Sekundärsystems...........272 Stromkreisüberwachung (RDIF)..........272 Anwendung................273 Einstellrichtlinien..............273 Einstellparameter..............274 Spannungswandlerüberwachung (RFUF).........274 Anwendung................274 Einstellrichtlinien..............275 Einstellparameter..............278...
  • Seite 11 Inhaltsverzeichnis Einstellrichtlinien..............336 Einstellparameter..............338 Verriegelung................340 Richtlinien zur Konfiguration..........342 Verriegelung für Leitungsfeld (ABC_LINE)......342 Verriegelung für Sammelschienenkupplungsfeld (ABC_BC)................347 Verriegelung für Transformatorfeld (AB_TRAFO)....353 Verriegelung für Sammelschienenabschnitts- Leistungsschalter (A1A2_BS)..........355 Verriegelung für Längstrenner (A1A2_DC)......360 Verriegelung für Sammelschienenerdungsschalter (BB_ES)................367 Verriegelung für Doppel-LS-Feld (DB).........373 Verriegelung für 1 1/2 LS (BH)..........375 Horizontale Kommunikation über GOOSE für Verriegelung.................376 Spannungsregelung (VCTR).............376...
  • Seite 12 Inhaltsverzeichnis Stromrichtungsumkehr und Schwacheinspeiselogik für Distanzschutz (PSCH, 85)............444 Anwendung................444 Einstellrichtlinien..............446 Einstellparameter..............447 Lokale Beschleunigungslogik (PLAL)........448 Anwendung................448 Einstellrichtlinien..............448 Einstellparameter..............450 Signalvergleich zur Gegenstation - Logik für Erdfehlerschutz (PSCH, 85)............450 Anwendung................450 Einstellrichtlinien..............451 Einstellparameter..............452 Logik für Stromrichtungsumkehr- und schwache Einspeisung für Erdfehlerschutz (PSCH, 85)......452 Anwendung................452 Einstellrichtlinien..............454 Einstellparameter..............456 Logik.....................456...
  • Seite 13 Inhaltsverzeichnis Einstellparameter..............467 Umwandlung von Ganzzahl zu Boolescher 16 mit logischer Knotendarstellung (IB16GGIO)..........467 Anwendung................467 Einstellparameter..............468 Überwachung................468 Messungen (MMXU)..............468 Anwendung................469 Einstellrichtlinien..............471 Einstellparameter..............481 Ereigniszähler (GGIO)...............492 Anwendung................492 Einstellparameter..............493 Ereignisfunktion (EV)..............493 Anwendung................493 Einstellrichtlinien..............493 Einstellparameter..............494 Fehlerortungsfunktion (RFLO)...........497 Anwendung................497 Einstellrichtlinien..............498 Einstellparameter..............500 Messwert-Expansionsblock............500 Anwendung................501 Einstellrichtlinien..............501 Stördatenaufzeichnung (RDRE)..........501 Anwendung................501 Einstellrichtlinien..............502 Einstellparameter..............507 Ereignisliste (RDRE)..............517...
  • Seite 14 Inhaltsverzeichnis Messung..................522 Impulszählerlogik (GGIO)............522 Anwendung................522 Einstellrichtlinien..............522 Einstellparameter..............523 Energiemessung und Bedarfshandhabung (MMTR)....524 Anwendung................524 Einstellrichtlinien..............525 Einstellparameter..............526 Abschnitt 5 Stationskommunikation..........527 Überblick..................527 IEC 61850-8-1 Kommunikationsprotokoll........527 Anwendung IEC 61850-8-1............527 Einstellrichtlinien................529 Generischer Einzelmeldungs-Funktionsblock (SPGGIO)..529 Anwendung................529 Einstellrichtlinien..............529 Einstellparameter..............529 Generischer Messwerte-Funktionsblock (MVGGIO)....529 Anwendung................529 Einstellrichtlinien..............530 Einstellparameter..............530 Einstellparameter...............531 LON-Kommunikationsprotokoll.............532 Anwendung................532 Einstellparameter...............533 SPA-Kommunikationsprotokoll.............534 Anwendung................534...
  • Seite 15 Inhaltsverzeichnis Einstellrichtlinien................568 Einstellung................568 Einstellparameter...............568 Abschnitt 6 Fernkommunikation............569 Übertragung von binären Signalen zur Gegenseite.....569 Anwendung................569 Kommunikationshardware-Lösungen........570 Einstellrichtlinien................571 Einstellparameter...............573 Abschnitt 7 Konfiguration..............577 Einführung..................577 Beschreibung der Konfiguration REC 670........579 Einführung.................579 Beschreibung der Konfiguration A........579 Beschreibung der Konfiguration B........581 Beschreibung der Konfiguration C........583 Abschnitt 8 Glossar...............585 Glossar..................585 Applikationshandbuch...

  • Seite 17: Abschnitt 1 Einleitung

    Abschnitt 1 1MRK 511 190-UDE B Einleitung Abschnitt 1 Einleitung Über dieses Kapitel Das vorliegende Kapitel führt den Benutzer in das Handbuch ein. Einleitung in das Anwendungshandbuch 1.1.1 Zum kompletten Handbuchset für ein Gerät Die Bedienungsanleitung (UM) ist eine komplette Sammlung von 5 verschiedenen Anleitungen: Applikations Technisches...

  • Seite 18: Informationen Zum Anwendungshandbuch

    Das Kapitel "Konfiguration" beschreibt die Voreinstellung des IED und seiner Komplemente. • Das Kapitel "Beispiele für Einstellungen" beschreibt verschiedene Einstellungen. • Das Kapitel "Glossar" ist eine Liste von Begriffen, Initialworten und Abkürzungen, die in den technischen Unterlagen von ABB verwendet werden. Applikationshandbuch...

  • Seite 19: Zielgruppe

    IEC 61850 Datenobjektliste für IED 670, Version 1.1 1MRK 500 084-WEN Allgemeines IEC 61850 IED Connectivity Package 1KHA001027-UEN Schutz und Steuerung IED Manager PCM 600 Installationsblatt 1MRS755552 Technischer Leitfaden IED 670-Produkte 1MRK 511 179-UEN Die letzten Versionen der genannten Dokumentationen befinden sich auf www.abb.com/substationa‐ utomation Applikationshandbuch...

  • Seite 20: Hinweise Zu Revisionen

    Abschnitt 1 1MRK 511 190-UDE B Einleitung 1.1.5 Hinweise zu Revisionen Revision Beschreibung Keine Funktionen hinzugefügt. Kleinere Änderungen des Inhalts aufgrund von Problemberichten. Applikationshandbuch...

  • Seite 21: Abschnitt 2 Projektierung Des Ied

    Die Funktionsbibliothek und die verfügbaren Grundfunktionen sind in der Abbildung unten dargestellt. IEC05000776 V1 DE Abb. 1: Typische Funktionsbibliothek für REC 670. Um Anwendungen bei verschiedenen Spannungsebenen und Stationsanordnungen zu ermöglichen, stehen für das IED auch verschiedene Hardwareoptionen zur Verfügung.

  • Seite 22: Die Schnittstelle Zwischen Signal Matrix Und Anwendungskonfiguration

    Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED Installieren Sie die Toolbox PCM 600 mit dem Konnektivitätspaket für die Serie IED 670 und öffnen Sie sie im Startmenü oder über das Symbol auf dem Desktop. Die Plattform PCM 600 umfasst folgende Werkzeuge: •...
  • Seite 23 Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED IEC05000546 V1 DE Abb. 2: Mit der Option Function Selector wird eine spezifische Hardware definiert. Die Hardware umfasst z. B. auch die konfigurierbaren LEDs und das Fernübertragungs-Leitungsdaten-Kommunikationsmodul LDCM. Dazu zählen auch wichtige Teile der physikalischen Schnittstelle, die im Signal Matrix Tool angezeigt werden.

  • Seite 24: Die Konfigurierbaren Leds

    1MRK 511 190-UDE B Projektierung des IED en05000530.vsd IEC05000530 V1 DE Abb. 3: In einer Anwendungskonfiguration konfigurierte virtuelle IO Blöcke SMBI und SMBO. Diese Funktionsblöcke werden nach dem Kompilieren der grafischen Konfiguration im Signal Matrix Tool angezeigt, sobald dieses geöffnet wird. Die Verwendung des Signal Matrix Tool wird im Folgenden beschrieben.

  • Seite 25: Der Analoge Vorbearbeitungs-Funktionsblock (Smai)

    Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED 2.1.1.2 Der analoge Vorbearbeitungs-Funktionsblock (SMAI). Dieser Funktionsblock ist entscheidend für die Funktionen des IED 670. Die Schnittstellen zu lokalen sowie entfernten Analogeingängen über des LDCM- Kommunikationsmodul werden über diesen Funktionsblock angeschlossen. Die Signale aus diesem Block werden an verschiedene Anwendung angeschlossen.
  • Seite 26 1MRK 511 190-UDE B Projektierung des IED en05000531.vsd IEC05000531 V1 DE Abb. 4: Der analoge Vorbearbeitungsblock. Die analogen Vorbearbeitungsblöcke können auch für den richtigen Frequenznachlauf für diskrete Fourier-Transformationen (DFT) konfiguriert werden (d. h. an die Signalfrequenz angepasst werden). Diese Funktion ist in den SMAI Funktionsblöcken integriert.

  • Seite 27: Konfigurationsalternativen

    Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED werden. Funktionsblöcke mit diesen Verarbeitungszeitgruppen müssen dann z. B. die Einstellung DFTReference=ExternalDFTRef haben. Beim ersten Funktionsblock der Verarbeitungszeitgruppe die den Funktionsblock hat, der das Signal sendet, muss die Einstellung des Ausgangs DFT Reference auf z.

  • Seite 28: Konfigurationen An Spezielle Anforderungen Anpassen

    Flexibilität, und mit einfachen Änderungen und Einstellungen kann die bestehende Konfiguration leicht angepasst werden. Beachten Sie, dass spezielle Benutzerkonfigurationen unterstützt werden, weshalb das IED mit Ihrer spezifischen Konfiguration geliefert werden kann. ABB freut sich natürlich, Sie bei der Entwicklung der angepassten Konfiguration zu unterstützen. Applikationshandbuch...

  • Seite 29: Signal Matrix Tool (Smt)

    Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED Wenn Sie das IED empfangen oder mithilfe von Konfigurationsvorlagen ändern möchten, gibt es zwei Möglichkeiten, das Gerät an spezifische Anforderungen anzupassen. 2.3.1 Signal Matrix Tool (SMT) Die Engineeringplattform PCM 600 umfasst ein Signal Matrix Tool (SMT). Dieses Hilfsprogramm verfügt über Eingänge und Ausgänge, die auf die gewünschte Art miteinander verbunden werden können.

  • Seite 30: Anwendungskonfigurations-Tool Cap 531

    1MRK 511 190-UDE B Projektierung des IED IEC05000547 V1 DE Abb. 5: Das Beispiel (RET 670) im Register Signal Matrix Tool für Binäreingänge definiert den Anschluss zwischen der physikalischen und virtuellen IO. Dies bietet dem Benutzer die Flexibilität, beliebige Signale an eine IO anzuschließen, ohne dass die grafische Konfiguration geändert werden muss.

  • Seite 31: Eine Spezifische Anwendungskonfiguration Des Geräts Vorbereiten

    Konfigurationen finden Sie im Kapitel "Konfiguration". Die Toolbox PCM 600 mit dem Konfigurations-Hilfsprogramm CAP 531 muss vor Durchführung der unten genannten Sequenz installiert sein. Vorgehensweise Öffnen Sie unter Start/Programme/ABB/PCM 600 in der Plattform PCM 600 das Konfigurationsprogramm CAP 531. Es wird folgendes Fenster angezeigt. Applikationshandbuch...
  • Seite 32 Vorlage, mit der Sie beginnen möchten. Beachten Sie, dass das Gerät die bestellte Standardkonfiguration hat, und öffnen Sie die richtige oder eine passende alternative Vorlage. Das Standardkennwort ist "abb". Angaben dazu, wie Sie als Administrator Zugang herstellen, finden Sie im "Bedienhandbuch". Siehe hierzu Abschnitt "Zugehörige...
  • Seite 33 Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED IEC05000549 V1 DE Abb. 8: Einen neuen Funktionsblock hinzufügen. Der neue Funktionsblock wird ausgewählt und dem Arbeitsblatt hinzugefügt. Beachten Sie, dass alle Eingänge entweder mit einem Signal oder einem True- Signal (On) oder False-Signal (Off) verbunden werden müssen.

  • Seite 34: Das Signalüberwachungs-Tool (Smt) Verwenden

    Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED Averarbeitungsnummern zunehmen, um keine Prozessorschleife zu verlieren, z. B. 1, 3, 8 oder sogar 100 ms. Sie können Variablen und Funktionsblöcke/Logikelemente kopieren und einfügen. Sie werden beim Einfügen zum Beispiel eines ODER-Gatters aufgefordert, das neue Gatter mit der richtigen Sequenznummer auszuwählen.
  • Seite 35 Dafür ist ein Softwareschalter vorgesehen, der so eingestellt werden kann, dass die Einstellung von der HMI blockiert wird. IEC05000550 V1 DE Abb. 9: Ein typisches Fenster des PCM 600 Einstell-Hilfsprogramms. Es ist ein Spezialfunktionsblock integriert, um das Ändern von Einstellungen lokal oder über das Hilfsprogramm zu blockieren.

  • Seite 36: Berechtigung

    Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED neue Inbetriebnahme erfolgen muss. Wenn Einstellungen geändert werden müssen, muss dies in einer separaten Einstellgruppe vorbereitet und durch Umschalten zur Einstellgruppe geprüft und aktiviert werden. Berechtigung Um die Interessen unserer Kunden zu schützen, können sowohl beim IED670 als auch bei den Tools, die mit dem IED670 verbunden sind, die Zugangsmöglichkeiten beschränkt werden.
  • Seite 37 Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED IEC07000134 V1 DE Abb. 10: Rechtsklicken, um das Benutzermanagement-Hilfsprogramm "IED Users" zu öffnen. Durch Linksklicken auf das Untermenü "Gerätebenutzer" wird das Hilfsprogramm im rechten Feld geöffnet. Applikationshandbuch...
  • Seite 38 Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED IEC07000137 V1 DE Abb. 11: Im rechten Feld geöffnetes Benutzermanagement-Hilfsprogramm. Standardmäßig werden die Geräts so ausgeliefert, dass die Bediener sich nicht einloggen müssen, um das Gerät zu betreiben. Der Standardbenutzer ist SuperUser.
  • Seite 39 1MRK 511 190-UDE B Projektierung des IED IEC07000135 V1 DE Abb. 12: Unterregister "User" und Erstellen eines neuen Benutzers. Durch Drücken dieser Schaltfläche erscheint ein Fenster, in dem der Administrator die Daten des Benutzers eingibt, ein Passwort zugeordnet (nachdem durch Drücken auf "Next"...
  • Seite 40 1MRK 511 190-UDE B Projektierung des IED IEC07000132 V1 DE Abb. 14: Den Benutzer einer Gruppe zuordnen. Wenn ein neuer Benutzer erstellt wird, erscheint er in der Benutzerliste. Sobald er in der Benutzerliste ist, stehen verschiedene Funktionen zur Verfügung, um den Benutzer zu verwalten.
  • Seite 41 Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED IEC07000133 V1 DE Abb. 16: Das Unterregister "Group". In diesem Register kann der Administrator auch einen (bereits erstellten) Benutzer auf die gleiche Weise einer Gruppe hinzufügen, wie er einen Benutzer einer oder mehreren Gruppen im Unterregister "Users"...

  • Seite 42: Handhabung Der Autorisierung Im Gerät

    Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED 2.6.2 Handhabung der Autorisierung im Gerät Im Auslieferungsstatus ist der Standardnutzer der Superuser.Es wird kein Login gefordert, um das Gerät zu bedienen, bis ein Nutzer mit dem UMT (Nutzer Management Tool) erstellt worden ist. Siehe Anwendungshandbuch für weitere Details.

  • Seite 43: Verwendung Von Konfigurierbaren Logikblöcken

    Abschaltbar Terminal oder Schlüsselschalter Parameteränderung sperren en05000754.vsd IEC05000754 V1 DE Abb. 17: Blockierung von Einstellungen. Es kann zum Beispiel ein COMBIFLEX Schlüsselwahlschalter oder ein FT Schalter für diesen Zweck verwendet werden. Verwendung von konfigurierbaren Logikblöcken Das IED bietet eine Vielfalt an Konfigurationsmöglichkeiten.

  • Seite 44: Einige Anwendungsbeispiele

    Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED en05000537.vsd IEC05000537 V1 DE Abb. 18: Es muss unbedingt darauf geachtet werden, dass die Aufgabennummer in der richtigen Sequenz angeordnet sind, damit die Logik schnell verarbeitet wird. Einige Anwendungsbeispiele Die erweiterte Logikfähigkeit und die flexiblen Funktionen ermöglichen es dem Benutzer, jeden beliebigen Anwendungstyp zu managen.

  • Seite 45: Sicherungsausfallschutz

    B. den Betrieb von Unterspannungsfunktionen zu blockieren. Es ist auch möglich, Funktionen zu blockieren, wenn beide Trennschalter geöffnet sind. IEC05000539-JPG V1 DE Abb. 19: Die Spannungswahllogik für Sammelschienen-Spannungswandler in einer Doppelschienenanordnung. 2.9.2 Sicherungsausfallschutz Es ist möglich, einen Sicherungsausfallschutz (60) durch Vergleich zweier...

  • Seite 46: Automatisches Öffnen Von Transformatortrennschaltern Und Schließen Von Ringschienen-Leistungsschaltern

    Teil der Mitkomponenten erfasst Dreiphasen-Sicherungsausfälle. Aufgrund der Kombination können sowohl Ausfälle von Sicherungen sowie von MCBs erfasst werden. IEC05000540-JPG V1 DE Abb. 20: Anordnung von Mehrzweckfunktionen, um Sicherungsausfälle zu messen 2.9.3 Automatisches Öffnen von Transformatortrennschaltern und Schließen von Ringschienen-Leistungsschaltern Die verfügbaren Funktionsblöcke zum Erstellen benutzerdefinierter Logik können...

  • Seite 47: Automatische Lastübertragung Von Sammelschiene A Nach Sammelschiene B

    Leistungsschalter geschlossen werden; und Prüfung, dass der neue Status erreicht wurde, bevor die nächste Sequenz gestartet wird. Aus Platzgründen enthält dieses Handbuch dazu keine detaillierten Abbildungen. Wenden Sie sich bitte an ABB, wenn Sie Näheres zu solchen speziellen Logikplänen erfahren möchten. 2.9.4 Automatische Lastübertragung von Sammelschiene A nach...

  • Seite 48: Projektierungs-Prüfliste

    Konfigurationen usw.) die Möglichkeit bestehen, das Gerät 670 auf einfache Weise zu testen. Die Testschnittstelle sollte vorzugsweise mit den Testschaltern Typ FT von ABB oder COMBITEST Testsystem aufgebaut werden. Diese COMBITEST Testschalter und Testgriffe oder -stecker bieten eine hohe Zahl an IOs, um integrierte Geräte wie die Gerät 670 Familie prüfen zu können.
  • Seite 49 Abschnitt 2 1MRK 511 190-UDE B Projektierung des IED Andernfalls wird die physikalische IO nicht im SMT Tool angezeigt. Sie müssen auch festlegen, wie viele Parametersätze Sie verwenden werden. Wählen Sie im CAP 531 im Funktionsblock Aktivieren Parametersatz die Anzahl der Parametersätze. Wenn noch weitere Einstellungen an der Logik vorgenommen werden müssen, öffnen Sie das Konfigurations-Tool CAP 531 und nehmen Sie dort alle notwendigen Änderungen vor (Logikgatter hinzufügen, Anschlüsse...
  • Seite 50 12. Speichern, kompilieren und laden Sie noch einmal. Wenn das Problem dann immer noch nicht behoben wurde, kontaktieren Sie die ABB SA-T Supportline. Gehen Sie beim Anlegen von hohen Strömen vorsichtig um, denn dadurch kann das Relais thermisch beansprucht werden.

  • Seite 51: Abschnitt 3 Anforderungen

    Abschnitt 3 1MRK 511 190-UDE B Anforderungen Abschnitt 3 Anforderungen Über dieses Kapitel Dieses Kapitel beschreibt die Anforderungen an die Strom- und Spannungswandler. Anforderungen an Stromwandler Das Verhalten einer Schutzfunktion hängt von der Qualität des gemessenen Stromsignals ab. Eine Sättigung des Stromwandlers (CT) führt zu einer Verzerrung des Stromsignals und kann zu einem Nichtansprechen oder einem ungewünschten Auslösen von gewissen Funktionen führen.

  • Seite 52: Bedingungen

    Abschnitt 3 1MRK 511 190-UDE B Anforderungen TPS, TPX gemäß IEC, Klasse P, X gemäß BS (alter British Standard) und Klasse C, K ohne Luftspalt gemäß ANSI/IEEE. Bei Stromwandlern mit niedriger Restmagnetisierung ist der remanente magnetische Fluss beschränkt. Dieser Stromwandler verfügt über einen kleinen Luftspalt, um die Restmagnetisierung zu beschränken, damit diese 10 % des Sättigungsflusses nicht überschreitet.

  • Seite 53: Fehlerstrom

    Abschnitt 3 1MRK 511 190-UDE B Anforderungen praktisch vernachlässigbaren Risikos zusätzlicher Zeitverzögerungen und des nicht existierenden Risikos eines Betriebsausfalls wurde die Restmagnetisierung nicht für die Bewertung der Zuverlässigkeit berücksichtigt. Deshalb gelten die Anforderungen unten uneingeschränkt für alle normalen Anwendungen. Es ist schwierig, allgemeine Empfehlungen für zusätzliche Randbedingungen für die Restmagnetisierung zu geben, um jegliches Risiko einer zusätzlichen Zeitverzögerung auszuschließen.

  • Seite 54: Allgemeine Anforderungen An Stromwandler

    Hinblick auf den Phasenwinkelfehler definiert. Wenn keine ausdrückliche Empfehlung für eine spezifische Funktion vorliegt, empfehlen wir, ABB zu kontaktieren, um zu bestätigen, dass ein Stromwandler ohne Restmagnetisierung verwendet werden kann. Die Anforderungen an Stromwandler für die verschiedenen, unten beschriebenen Funktionen werden als (genauigkeits-)begrenzende Nenn-Ersatz-Sekundär-EMK...

  • Seite 55: Leistungsschalterversagerschutz

    Abschnitt 3 1MRK 511 190-UDE B Anforderungen gemäß der Norm IEC 60044-6 spezifiziert. Anderweitig spezifizierte Anforderungen an Stromwandler finden Sie am Ende dieses Abschnitts. 3.1.6.1 Leistungsschalterversagerschutz Jeder Stromwandler muss eine Nenn-Ersatz-Sekundär-EMK E haben, die größer oder gleich der unten genannten notwendigen Sekundär-EMK E ist: alreq æ...

  • Seite 56: Phasen- Und Erdfehler-Überstromschutz, Ungerichtet, Stromabhängig Zeitverzögert (Amz)

    Abschnitt 3 1MRK 511 190-UDE B Anforderungen æ ö ³ × × × 1, 5 I ç ÷ alreq è ø (Gleichung 2) EQUATION1381 V1 DE wobei Primäreinstellstrom (A) Primärer CT-Nennstrom (A) Sekundärer CT-Nennstrom (A) Nennstrom des Schutz-IED (A) Der Sekundärwiderstand des CT (W) Widerstand der Sekundärleitung und Zusatzbürde (W).

  • Seite 57: Phasen- Und Erdfehler-Überstromschutz, Richtungsabhängig

    Abschnitt 3 1MRK 511 190-UDE B Anforderungen Der Sekundärwiderstand des CT (W) Widerstand der Sekundärleitung und Zusatzbürde (W). Bei Fehlern in starr geer‐ deten Systemen muss der Widerstand der Schleife verwendet werden, die die Phasen- und Neutralleiter enthält. Bei Fehlern in Systemen mit einer hochohmi‐ gen Erdung mit hoher Impedanz muss der Widerstand einer Einfachsekundärlei‐...

  • Seite 58: Anforderungen An Stromwandler Gemäß Anderer Normen

    Abschnitt 3 1MRK 511 190-UDE B Anforderungen 3.1.7 Anforderungen an Stromwandler gemäß anderer Normen Mit den IEDs der Familie REx 670 können alle Typen an marktüblichen Stromwandlern mit magnetisierbarem Kern verwendet werden, wenn sie die entsprechenden, oben beschriebenen Anforderungen in Form der Nenn-Ersatz- Sekundär-EMK E gemäß...

  • Seite 59: Anforderungen An Spannungswandler

    Abschnitt 3 1MRK 511 190-UDE B Anforderungen C400 Stromwandler. Eine entsprechende begrenzende Nenn-Ersatz-Sekundär- EMK E kann wie folgt abgeschätzt werden: alANSI × × × × × × 20 I 20 I 20 I a lANSI A NSI b ANSI (Gleichung 8) EQUATION971 V1 DE wobei Impedanz (d.

  • Seite 60: Anforderungen An Sntp-Server

    Abschnitt 3 1MRK 511 190-UDE B Anforderungen Standards spezifiziert. Es können CVTs gemäß der einzelnen Klassen verwendet werden. Das Schutz-IED hat effiziente Filter für diese Transienten, die für einen sicheren und korrekten Betrieb mit CVTs sorgen. Anforderungen an SNTP-Server Der SNTP-Server muss an das lokale Netzwerk angeschlossen werden, d. h. höchstens 4 bis 5 Schwitches/Routers vom IED entfernt.

  • Seite 61: Abschnitt 4 Ied Anwendung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Abschnitt 4 IED Anwendung Über dieses Kapitel Dieses Kapitel beschreibt die Verwendung der im IED integrierten Softwarefunktionen. In diesem Kapitel werden Anwendungsmöglichkeiten diskutiert und Hinweise für die Berechnung von Einstellungen für eine bestimmte Anwendung gegeben.

  • Seite 62: Analogeingänge

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Stördatenaufzeichnung und Fehlerorter stehen zur Verfügung, um unabhängige Nach-Fehler-Analyse nach primären Stöungen zu ermöglichen. 6 x 32 Zweifach ausgerichtete Kanäle für Fernauslösung und Binärsignalübertragung stehen in der Kommunikation zwischen ausgewählten IEDs innerhalb der Station oder in einer nahegelegenen Station zur Verfügung. Die programmierbare Logikfunktion, bei welcher die Benutzerlogik mit einem grafischen Tool erstellt wird, ermöglicht besondere Anwendungen wie automatisches Öffnen von Trennschaltern in Mehrfach-Leistungsschalter-...

  • Seite 63: Einstellrichtlinien

    Funktionen ist die Richtung in das Objekt als Vorwärts und die Richtung aus dem Objekt als Rückwärts definiert. Siehe Abbildung IEC05000456 V1 DE Abb. 21: Interne Konvention für die Stromrichtung im IED 670. Bei richtiger Einstellung der primären Stromwandler-Richtung, CTStarPoint auf FromObject oder ToObject gesetzt, fließt ein positiver Strom immer zum Objekt,...
  • Seite 64 (zum Schutzobjekt). (zum Schutzobjekt). (vom Objekt). en05000753.vsd IEC05000753 V1 DE Abb. 22: Beispiele für das Festlegen der CTStarPoint-Parameter im Gerät Abbildung zeigt den Normalfall, bei dem die Objekte eigene Stromwandler haben. Die Einstellung der Stromwandler-Richtung muss gemäß Abbildung erfolgen. Um die Leitung zu schützen, muss die Richtung der richtungsabhängigen Funktionen des Leitungsschutzes auf Vorwärts gesetzt werden.

  • Seite 65: Einstellung

    (zum Schutzobjekt). (vom Objekt). en05000460.vsd IEC05000460 V1 DE Abb. 23: Beispiele für das Festlegen der CTStarPoint-Parameter im IED 670. Dieses Beispiel ähnelt Beispiel 1, allerdings speist der Transformator nur eine Leitung, und der Leitungsschutz sowie Transformatorschutz verwenden den selben Stromwandler. Die Stromwandler-Richtung wird mit unterschiedlichen Referenzobjekten für die beiden Geräts eingestellt, obwohl es sich um den selben...

  • Seite 66: Transformator Und Leitungsschutz

    (zum Schutzobjekt). (zum Schutzobjekt). en05000461.vsd IEC05000461 V1 DE Abb. 24: Beispiele für das Festlegen der CTStarPoint-Parameter im Gerät 670 In diesem Beispiel dient ein Gerät als Transformatorschutz und gleichzeitig als Leitungsschutz. Der Leitungsschutz und Transformatorschutz verwenden den selben Stromwandler. Bei beiden Stromeingangskanälen ist der Transformator das Referenzobjekt für die Stromwandler-Richtung.
  • Seite 67 "CTStartPoint" mit Transformator als Transformator als Bezugsobjekt einstellen. Bezugsobjekt einstellen. Die korrekte Einstellung Die korrekte Einstellung ist "ToObject" ist "ToObject" (zum Schutzobjekt). (zum Schutzobjekt). en05000462.vsd IEC05000462 V1 DE Abb. 25: Beispiele für das Festlegen der CTStarPoint-Parameter im Gerät 670. Applikationshandbuch...
  • Seite 68 CTStarPoint=ToObject und für alle in Abb. mit 2 gekennzeichneten Stromwandlereingänge CTStarPoint=FromObject. Bei der zweiten Lösung dienen alle angeschlossenen Felder als Referenzobjekte. In diesem Fall setzen Sie für alle in Abb. mit 1 gekennzeichneten Stromwandlereingänge CTStarPoint=FromObject und für alle in Abb. mit 2 gekennzeichneten Stromwandlereingänge CTStarPoint=ToObject.
  • Seite 69 S2 (X2) (H2) (H1) en06000641.vsd IEC06000641 V1 DE Abb. 27: Gebräuchliche Kennzeichnungen von Stromwandleranschlüssen wobei sind Symbol und die Anschlusskennzeichnung, die in diesem Dokument verwendet werden. Mit einem Punkt gekennzeichnete Anschlüsse stellen die Primär- und Sekundärwicklungsan‐ schlüsse mit derselben (d. h. positiven) Polarität dar.
  • Seite 70 AI 02 (I) AI4 NAME TYPE AI 03 (I) AI 04 (I) AI 05 (I) AI 06 (I) Geschütztes Objekt en 06000642 . vsd IEC06000642 V1 DE Abb. 28: Sterngeschalteter dreiphasiger Stromwandlersatz mit Sternpunkt in Richtung zum geschützten Objekt Applikationshandbuch...
  • Seite 71 Wenn Frequenznachlauf und -kompensation erforderlich ist (dies ist in der Regel nur bei IEDs erforderlich, die in Kraftwerken installiert sind), müssen die Einstellparameter DFTRe‐ ference entsprechend gesetzt werden. Als Alternative dazu kann der Sternpunkt des dreiphasigen Stromwandlersatzes wie in Abb. konfiguriert werden: Applikationshandbuch...

  • Seite 72: Beispiel Für Den Anschluss Eines Dreiecksgeschalteten Dreiphasigen Stromwandlersatzes Am Ied

    Geschütztes Objekt en 06000644 .vsd IEC06000644 V1 DE Abb. 29: Sterngeschalteter dreiphasiger Stromwandlersatz mit Sternpunkt in Richtung vom geschützten Objekt Bitte beachten Sie, dass in diesem Fall alles ähnlich wie beim oben beschriebenen Beispiel erfolgt, jedoch in Abweichung davon für alle verwendeten Eingänge am TRM die folgenden Einstellparameter eingegeben werden müssen:...
  • Seite 73 AI 06 (I) Geschütztes Objekt en 06000645 . vsd IEC06000645 V1 DE Abb. 30: Dreieck-DAB-geschalteter dreiphasiger Stromwandlersatz wobei zeigt den Anschluss dreier Einzelphasenströme vom dreiecksgeschalteten dreiphasigen Stromwandlersatz an drei Stromwandlereingänge im IED 670. ist das TRM-Modul, in dem sich diese Stromeingänge befinden. Es ist zu beachten, dass für alle Stromeingänge die folgenden Einstellungswerte einzugeben sind.
  • Seite 74 Wenn Frequenznachlauf und -kompensation erforderlich ist (dies ist in der Regel nur bei DFTRe‐ IEDs erforderlich, die in Kraftwerken installiert sind), müssen die Einstellparameter ference entsprechend gesetzt werden. Als Alternative dazu kann der Dreieckspunkt des dreiphasigen Stromwandlersatzes wie in Abb. konfiguriert werden: IED 670 PR06-(1,3) SMAI...

  • Seite 75: Beispiel Für Den Anschluss Eines Einphasigen Stromwandlers Am Ied 670 Abb

    # Not used AI 04 (I) AI2 NAME # Not used AI3 NAME # Not used AI 05 (I) AI4 NAME #INP TYPE AI 06 (I) en 06000647. vsd IEC06000647 V1 DE Abb. 32: Anschlüsse für den einphasigen Stromwandlereingang Applikationshandbuch...

  • Seite 76: Einstellung Der Spannungskanäle

    Anschluss eines einphasigen Stromwandlereingangs am IED 670. ist das TRM-Modul, in dem sich diese Stromeingänge befinden. Es ist zu beachten, dass für alle Stromeingänge die folgenden Einstellungswerte einzugeben sind. Für Anschluss a) in Abb. 32: • CTprim=1000A •...
  • Seite 77 (H2) (X2) (H2) (X2) en06000591.vsd IEC06000591 V1 DE Abb. 33: Gebräuchliche Kennzeichnungen von Spannungswandleranschlüssen wobei sind Symbol und die Anschlusskennzeichnung, die in diesem Dokument verwendet wer‐ den. Mit einem Punkt gekennzeichnete Anschlüsse stellen die Primär- und Sekundärwick‐ lungsanschlüsse mit derselben (d. h. positiven) Polarität dar.

  • Seite 78: Beispiele Für Den Anschluss Dreiphasiger Phase-Erde-Geschalteter Spannungswandler Am Ied

    AI10 (U) AI11 (U) AI12 (U) en06000599.vsd IEC06000599 V1 DE Abb. 34: Dreiphasiger Phase-Erde-geschalter Spannungswandler wobei zeigt den Anschluss drei sekundärer Phase-Erde-Spannungen an drei Spannungswandler‐ eingänge in IED 670 ist das TRM-Modul, in dem sich diese drei Spannungseingänge befinden. Es ist zu beach‐...

  • Seite 79: Beispiel Für Den Anschluss Zweiphasiger Phase-Phase-Geschalteter Spannungswandler Am Ied

    Eingangskanäle desselben Vorverarbeitungsblocks verbunden sind, automatisch in‐ tern 3Uo berechnen. Alternativ dazu kann der vierte Eingangskanal an den offenen Delta- Spannungswandler-Eingang verbunden werden. Vgl. dazu Abb. 36. Der Vorverarbeitungsblock hat die Aufgabe, die angeschlossenen Analogeingänge digital zu filtern und Folgendes zu berechnen: •...
  • Seite 80 AI10 (U) AI11 (U) AI12 (U) en06000600.vsd IEC06000600 V1 DE Abb. 35: Zweiphasiger Phase-Phase-geschalteter Spannungswandler wobei zeigt den Anschluss der Sekundärseite zweier Phase-Phase-Spannungswandler an drei Spannungswandlereingänge am IED 670. ist das TRM-Modul, in dem sich diese drei Spannungseingänge befinden. Es ist zu beach‐...
  • Seite 81 Beispiel für den Anschluss eines offenen Dreieck- Spannungswandlers am Gerät 670 für hochohmig geerdete oder ungeerdete Systeme Abb. zeigt ein Beispiel für den Anschluss eines offenen Delta- Spannungswandler am Gerät 670 für hochohmig geerdete oder ungeerdete Stromversorgungssysteme. Es ist zu beachten, dass dieser Typ von Spannungswandler-Anschluss eine Sekundärspannung proportional zu 3Uo3Vo...
  • Seite 82 1MRK 511 190-UDE B IED Anwendung IED 670 AI07 (I) AI08 (U) AI09 (U) #3Uo Voltage #Not Used AI10 (U) #Not Used #Not Used +3Uo AI11 (U) #3Uo AI12 (U) en06000601.vsd IEC06000601 V1 DE Abb. 36: Offener-Dreieck-geschalteter Spannungswandler in hochohmig geerdetem Stromversorgungssystem Applikationshandbuch...
  • Seite 83 Beispiel für den Anschluss eines offenen Dreieck- Spannungswandlers am IED 670 für niederohmig geerdete oder starr geerdete Stromversorgungssysteme Abb. zeigt ein Beispiel für den Anschluss eines offenen Delta- Spannungswandler am IED 670 für niederohmig geerdete oder starr geerdete Stromversorgungssysteme. Es ist zu beachten, dass dieser Typ von...
  • Seite 84 Sekundärspannung auf, die nahe an der Phase-Phase-Spannungswandler- Nennsekundärspannung liegt (d. h. wie in diesem speziellen Beispiel 115 V oder (115/1,732) V). Abb. zeigt ferner, welche Maßnahmen der Benutzer ergreifen muss, damit dieser Messwert für die eingebauten Schutz- und Steuerfunktionen im IED 670 zur Verfügung steht.
  • Seite 85 DFTReference entsprechend gesetzt werden. Beispiel für den Anschluss des Sternpunkt-Spannungswandlers am IED 670 Abb. zeigt ein Beispiel für den Anschluss des Sternpunkt-Spannungswandlers am IED 670. Es ist zu beachten, dass dieser Typ von Spannungswandler- Anschlusseine Sekundärspannung proportional zu Uo zum Gerät bildet.
  • Seite 86 Messwert für die eingebauten Schutz- und Steuerfunktionen im IED 670 zur Verfügung steht. IED 670 Geschütztes Objekt AI07 (I) AI08 (I) AI09 (I) #NP Spannung #nicht verwendet AI10 (U) #nicht verwendet #nicht verwendet AI11 (U) #UNP AI12 (U) en06000603.vsd IEC06000603 V1 DE Abb. 38: Sternpunkt-geschalteter Spannungswandler Applikationshandbuch...

  • Seite 87: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung wobei zeigt den Anschluss der Sekundärseite eines Sternpunkt-Spannungswandlers an einen Spannungswanldereingang am IED 670. Bitte beachten Sie, dass +Uo an das IED geschaltet werden muss! ist das TRM-Modul, in dem sich dieser Spannungseingang befindet. Es ist zu beachten, dass für diesen Spannungseingang die folgenden Einstellungswerte einzugeben sind: VTprim 3.81...
  • Seite 88 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 1: AISVBAS "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung PhaseAngleRef TRM40-Ch1 TRM40-Ch1 Referenzkanal für Phasenwinkelmessung TRM40-Ch2 TRM40-Ch3 TRM40-Ch4 TRM40-Ch5 TRM40-Ch6 TRM40-Ch7 TRM40-Ch8 TRM40-Ch9 TRM40-Ch10 TRM40-Ch11 TRM40-Ch12 TRM41-Ch1 TRM41-Ch2 TRM41-Ch3 TRM41-Ch4 TRM41-Ch5...
  • Seite 89 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung CTsec6 1 - 10 Nennstrom Stromwandler (sekundär) CTprim6 1 - 99999 3000 Nennstrom Stromwandler (primär) CTStarPoint7 Vom Objekt Zum Opjekt ToObject= Zum Schutzobjekt, FromOb‐ Zum Opjekt ject= vom Schutzobjekt abgewandt CTsec7 1 - 10...
  • Seite 90 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung CTsec4 1 - 10 Nennstrom Stromwandler (sekundär) CTprim4 1 - 99999 3000 Nennstrom Stromwandler (primär) CTStarPoint5 Vom Objekt Zum Opjekt ToObject= Zum Schutzobjekt, FromOb‐ Zum Opjekt ject= vom Schutzobjekt abgewandt CTsec5 1 - 10...
  • Seite 91 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung CTprim2 1 - 99999 3000 Nennstrom Stromwandler (primär) CTStarPoint3 Vom Objekt Zum Opjekt ToObject= Zum Schutzobjekt, FromOb‐ Zum Opjekt ject= vom Schutzobjekt abgewandt CTsec3 1 - 10 Nennstrom Stromwandler (sekundär) CTprim3 1 - 99999...

  • Seite 92: Lokale Frontbedienung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 5: TRM_6I "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung CTStarPoint1 Vom Objekt Zum Opjekt ToObject= Zum Schutzobjekt, FromOb‐ Zum Opjekt ject= vom Schutzobjekt abgewandt CTsec1 1 - 10 Nennstrom Stromwandler (sekundär) CTprim1 1 - 99999...
  • Seite 93 Benutzer beschriftbaren Schildern. Alle LEDs sind mittels des PCM 600-Tools konfigurierbar • Flüssigkristallanzeige (LCD) • Tastenfeld mit Drucktasten für Steuerungs- und Navigationszwecke, Schalter für die Auswahl zwischen lokaler Steuerung und Fernsteuerung sowie Reset • Ein galvanisch getrennter RJ45-Kommunikationsanschluss IEC05000055-LITEN V1 DE Abb. 39: HMI mit kleinem Display Applikationshandbuch...

  • Seite 94: Lhmi-Bezogene Funktionen

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung IEC05000056-LITEN V1 DE Abb. 40: HMI mit mittelgroßem Display, 15 steuerbare Objekte 4.3.2 LHMI-bezogene Funktionen 4.3.2.1 Einleitung Die Anpassung der LHMI an die Anwendung und die Präferenzen des Benutzers erfolgt mittels: •...

  • Seite 95: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Jede Anzeige-LED an der LHMI kann einzeln für den Betrieb in einem von den sechs verschiedenen Sequenzen eingestellt werden; zwei als Mitnahmetyp und vier als selbsthaltend. Zwei der Selbsthaltetypen sind als Schutzanzeigesystem vorgesehen: im Sammel- oder Restart-Modus mit Reset- Funktion.
  • Seite 96 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung SeqTypeLED6 Folgt andauernd Folgt andauernd Sequenztyp für LED6 Folgt blinkend Gesp.Best-B-A Gesp.Best-B-A GespeichertKum-A GespeichertReset- SeqTypeLED7 Folgt andauernd Folgt andauernd Sequenztyp für LED7 Folgt blinkend Gesp.Best-B-A Gesp.Best-B-A GespeichertKum-A GespeichertReset- SeqTypeLED8...

  • Seite 97: Grundlegende Ied Funktionen

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung SeqTypeLED13 Folgt andauernd Folgt andauernd Sequenztyp für LED13 Folgt blinkend Gesp.Best-B-A Gesp.Best-B-A GespeichertKum-A GespeichertReset- SeqTypeLED14 Folgt andauernd Folgt andauernd Sequenztyp für LED14 Folgt blinkend Gesp.Best-B-A Gesp.Best-B-A GespeichertKum-A GespeichertReset- SeqTypeLED15...

  • Seite 98: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • bei jeder Änderung der Einstellungen im IED. Interne Ereignisse sind mit einer Auflösung von 1 ms zeitmarkiert und in einer Liste gespeichert. In dieser Liste können bis zu 40 Ereignisse gespeichert werden. Die Liste basiert auf dem FIFO-Prinzip, d.h., wenn sie voll ist, wird das älteste Ereignis überschrieben.

  • Seite 99: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Meldungen mit grober Zeitangabe werden minütlich gesendet und enthalten das vollständige Datum mit Uhrzeit, d.h. Jahr, Monat, Tag, Stunde, Minute, Sekunde und Millisekunde. • Meldungen mit exakter Zeitangabe werden jede Sekunde gesendet und bestehen nur aus Sekunden und Millisekunden.

  • Seite 100: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • • • • SNTP • Der für die Minutenimpulssynchronisierung zu nutzende Funktionseingang wird als TIME-MINSYNC bezeichnet. Die Systemzeit kann manuell - entweder über das lokale HMI oder einen der Kommunikationsanschlüsse - eingestellt werden. Über die Zeitsynchronisierung wird die Uhr feineingestellt (Sekunden und Millisekunden).
  • Seite 101 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 8: DSTBEGIN "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung MonthInYear Januar März Monat, in dem die Sommerzeit beginnt Februar März April Juni Juli August September Oktober November Dezember DayInWeek Sonntag Sonntag...

  • Seite 102: Parametersätze

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 10: TIMEZONE "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung NoHalfHourUTC -24 - 24 Anzahl der halben Stunden zur Standard‐ zeit (UTC) Tabelle 11: SYNCHIRIG-B "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit...

  • Seite 103: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Im PST steht für die Aktivierung mit dem ACGR Funktionblock nur selektierbaren Parametersätze zur Verfügung. 4.4.3.2 Einstellrichtlinien Die Einstellung ActiveSetGrp , die über die lokale HMI bzw. das Tool PCM600 vorgenommen wird, dient der Auswahl des Parametersatzes der aktiv sein soll. Der aktive Parametersatz kann auch mittels konfiguriertem Input für den Funktionblock SGC festgelegt werden.

  • Seite 104: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.4.4.2 Einstellrichtlinien Denken Sie stets daran, dass es zwei Möglichkeiten gibt, um das Gerät in den Zustand "Test-Modus Ein" zu versetzen. Wenn Sie am Ende eines Tests das Gerät aus dem Test-Modus herausnehmen, die Funktionen aber immer noch als im Test- Modus befindlich angezeigt werden, dann überprüfen Sie Ihre Konfiguration - es könnte sein, dass Sie den Eingang an der Funktionsblockierung TEST aktiviert haben.

  • Seite 105: Kundenspezifische Einstellungen

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung kann es - in Abhängigkeit von der Anzahl der zwischen den Versionen korrigierten kleineren Probleme - eine oder mehrere Firmware- Versionen geben. • IEDMainFunType • Hauptfunktionstypencode gemäß IEC 60870-5-103. Beispiel: 128 (steht für Leitungsschutz).

  • Seite 106: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.4.6.2 Einstellrichtlinien Die Parameter für die unverzögerten Schutzfunktionen gegen ungerichteten Phasenüberstrom werden über die lokale HMI bzw. den Schutz- und Steuerungs- Manager des IED (PCM 600) eingestellt. Stellen Sie die Nennfrequenz ein. Zur Beschreibung der Frequenzverfolgung siehe Abschnitt "Signalmatrix für Analogeingänge (SMAI)".

  • Seite 107: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.4.8.2 Einstellrichtlinien Dem Benutzer stehen im PST keine Einstellparameter für SMBO zur Verfügung. Er muss jedoch direkt im CAP-Tool der SMBO-Instanz und den SMBO- Ausgängen Namen geben. Über diese Namen wird die das Funktionsblock im Signalmatrix- Tool definiert.

  • Seite 108: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.4.10.2 Einstellrichtlinien Die auf die Analogeingänge (SMAI)-Funktionen bezogenen Parameter für die Signalmatrix werden über die lokale HMI bzw. den Schutz- und Steuerungs- Manager (PCM 600) eingestellt. Jede SMAI-Funktionsblock kann vier analoge Spannungs- oder Strom-signale (drei Phasen und ein Neutralwert) empfangen.
  • Seite 109 PR35 PR36 en07000197.vsd IEC07000197 V1 DE Abb. 41: SMAI-Instanzen wie sie in verschiedenen Aufgabenzeitgruppen organisiert sind und die entsprechenden Parameternummern Das Beispiel zeigt eine Situation mit adaptiver Frequenzverfolgung mit einer für alle Instanzen ausgewählten Referenz. In der Praxis kann jede Instanz an die Bedürfnisse der aktuellen Applikation angepasst werden.
  • Seite 110 AI4NAME TYPE NOSMPLCY 07000198.vsd IEC07000198 V1 DE Abb. 42: Konfiguration für die Nutzung einer Instanz in der Aufgabenzeitgruppe 1 als DFT-Referenz Angenommen, die Instanz PR07 in der Aufgabenzeitgruppe 1 ist in der Konfiguration für die Steuerung der Frequenzverfolgung ausgewählt worden.
  • Seite 111 TYPE NOSMPLCY 07000199.vsd IEC07000199 V1 DE Abb. 43: Konfiguration für die Nutzung einer Instanz in der Aufgabenzeitgruppe 2 als DFT-Referenz. Angenommen, die Instanz PR16 in der Aufgabenzeitgruppe 2 ist in der Konfiguration zur Steuerung der Frequenzverfolgung für alle Instanzen ausgewählt worden.

  • Seite 112: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.4.10.3 Einstellparameter Tabelle 17: SMAI1 "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung DFTRefExtOut InternalDFTRef InternalDFTRef DFT Referenz für externen Ausgang AdDFTRefCh1 AdDFTRefCh2 AdDFTRefCh3 AdDFTRefCh4 AdDFTRefCh5 AdDFTRefCh6 AdDFTRefCh7 AdDFTRefCh8 AdDFTRefCh9 AdDFTRefCh10 AdDFTRefCh11 AdDFTRefCh12...

  • Seite 113: Summierungsblock, 3 Phasig (Sum3Ph)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 19: SMAI2 "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung DFTReference InternalDFTRef InternalDFTRef DFT Referenz AdDFTRefCh1 AdDFTRefCh2 AdDFTRefCh3 AdDFTRefCh4 AdDFTRefCh5 AdDFTRefCh6 AdDFTRefCh7 AdDFTRefCh8 AdDFTRefCh9 AdDFTRefCh10 AdDFTRefCh11 AdDFTRefCh12 Externe DFT Ref. ConnectionType Ph-N Ph-N...

  • Seite 114: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung FreqMeasMinVal: Der kleinste Wert der Spannung, für den die Frequenz berechnet wird, ausgedrückt als Prozentsatz von UBase (für jede Instanz n). UBase: Grundeinstellungen der Spannung (für jede Instanz n) 4.4.11.3 Einstellparameter Tabelle 21: 3PHSUM "Non Group"...

  • Seite 115: Goosebinempfang

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.4.13 GOOSEBinEmpfang 4.4.13.1 Einstellparameter Tabelle 23: GOOSEBINRCV "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Betrieb Ein/Aus Differentialschutz 4.5.1 Hochimpedanz-Differentialschutz (PDIF, 87) Name Funktionsblock: HZDx IEC 60617, graphisches Symbol: ANSI-Nummer: 87 IEC 61850, Name des logischen Knotens: HZPDIF...
  • Seite 116 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 3Id/I> 3Id/I> en05000163.vsd IEC05000163 V1 DE Applikationshandbuch...

  • Seite 117: Die Grundlagen Des Hochimpedanz-Prinzips

    1MRK 511 190-UDE B IED Anwendung 3Z< 3Z< xx05000738.vsd IEC05000738 V1 DE Abb. 44: Verschiedene Applikationen einer hochohmigen Differentialschutz- Funktion Die Grundlagen des Hochimpedanz-Prinzips Das Hochimpedanz-Prinzip wird schon seit vielen Jahren für den Differentialschutz genutzt, weil damit auch Durchgangsfehler mit starker Wandler- Sättigung beherrscht werden können.
  • Seite 118 1MRK 511 190-UDE B IED Anwendung en05000164.vsd IEC05000164 V1 DE Abb. 45: Das Hochimpedanz-Prinzip für eine Phase mit drei Stromwandlereingängen Bei einem durchgehenden Fehler könnte ein Stromwandler sättigen, während die anderen Wandler immer noch Strom einspeisen. In einem solchen Fall wird über dem Relais eine Spannung entstehen.
  • Seite 119 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Da bei internen Fehlern keine Zirkulation möglich ist und die Stromwandler wegen der hohen Impedanz sofort gesättigt werden, wird über dem Relais eine Effektivspannung in Abhängigkeit vom Ausmaß der Stromwandlersättigung gebildet. Wegen der schnellen Sättigung können sehr hohe Spitzenspannungen erreicht werden.
  • Seite 120 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Betriebsspan‐ Stabilisie‐ Auslösestrom Stabilisie‐ Auslösestrom Stabilisie‐ Auslösestrom nung rungswider‐ Eingang 1 A rungswider‐ Eingang 1 A rungswider‐ Eingang 1 A stand R stand R stand R 100 V 5000 0.020 A 2500 0.040 A 1000 0.100 A...
  • Seite 121 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung im Fehlerstrom erfolgen, um zu ermöglichen, dass nur die Wechselstrom- Komponenten des Fehlerstromes in den vorstehenden Gleichungen benutzt werden. Die spannungsabhängige Kennlinie des Widerstandes (Metrosil) ist in Abbildung dargestellt. Wärmekapazität Reihenwiderstand Der Reihenwiderstand ist auf 200 W ausgelegt. Vorzugsweise sollte der ParameterU>Trip /Reihenwiderstand immer niedriger als 200 W gewählt werden, um eine kontinuierliche Belastung während des Testens zu ermöglichen.
  • Seite 122 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung IEC05000427 V1 DE Abb. 46: Das Hochimpedanz-Prinzip für eine Phase mit zwei Stromwandlereingängen Applikationshandbuch...

  • Seite 123: Verbindungsbeispiele

    L1 (A) CT 1200/1 Stern/Y- verbunden 3-PH-Platte mit Metrosil-Widerständen IEC07000193 V1 DE Abb. 47: CT-Verbindungen für Hochimpedanzdifferentialschutz • Nummer 1 zeigt den Erdungspunkt der Stromwandlerkreise. Beachten Sie, dass es äußerst wichtig ist, die Wandlerkreise nur an einem Punkt zu erden! •...

  • Seite 124: Verbindungen Für Einphasigen Hochimpedanzdifferentialschutz

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Nummer 4 zeigt die Position des optionalen Testschalters für die Sekundärspeisung in das Hochimpedanz-Differentialrelais. • Nummer 5 zeigt die notwendige Verbindung für die Einstellwiderstände. Die abgebildeten Verbindungen sind für beide Typen der Dreiphasenplatte anwendbar.
  • Seite 125 AI06 (I) IED 670 1-PH-Platte mit Metrosil-Widerständen en07000194.vsd IEC07000194 V1 DE Abb. 48: Stromwandler-Verbindungen für selektiven Erdfehlerschutz • Nummer 1 zeigt den Erdungspunkt der Stromwandlerkreise. Beachten Sie, dass es äußerst wichtig ist, die Wandlerkreise nur an einem Punkt zu erden! •...

  • Seite 126: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Differentialschutz muss ein SMAI-Funktionsblock mit 3 ms Zykluszeit verwendet werden. • Nummer 9 zeigt einen SMAI-Funktionsblock. Seine Aufgabe ist das angeschlossene analoge Signal digital zu filtern. Der Blockausgang AI1 muss an eine Instanz des Hochimpedanz- Differentialschutzfunktionsblockes angeschlossen werden (z.B.

  • Seite 127: T-Zuleitungsschutz

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung T-Zuleitungsschutz In vielen Sammelschienenanordnungen - wie beispielsweise Eineinhalb- Leistungsschaltern, Ring-, Maschen-Anordnung usw. - gibt es eine T-Zuleitung vom Stromwandler an den Leistungsschaltern bis hin zu den Stromwandlern in den Transformatordurchführungen. Oftmals müssen die Zonen so getrennt werden, dass die Zone bis zur Durchführung durch eine Differentialfunktion abgedeckt ist, und der Transformator von einer anderen.
  • Seite 128 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung en05000165.vsd IEC05000165 V1 DE xx05000739.vsd IEC05000739 V1 DE Abb. 49: Das Schutzschema, das die Hochimpedanz-Funktion für die T- Zuleitung und den Transformator-Differentialschutz für den Transformator nutzt. Applikationshandbuch...

  • Seite 129: Beispiel Für Die Einstellung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Normalerweise wird dieses Schema so eingestellt, dass eine Empfindlichkeit von etwa 20 Prozent des Nennstromes erreicht wird, damit am Widerstand ein niedriger Wert verwendet werden kann. Vorsicht: Bei allen Anwendungen von Hochimpedanzschutz wird dringend empfohlen, die höchste Übersetzung des Wandlers zu nutzen.
  • Seite 130 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung empfindlich sein muss, wählen Sie "Reihenwiderstand = 2000 Ohm", woraus sich ein Relaisstrom von 100 mA ergibt. Berechnen Sie die Empfindlichkeit bei Ansprechspannung und vernachlässigen Sie dabei den vom nichtlinearen Widerstand gezogenen Strom. 2000 °...
  • Seite 131 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung en05000176.vsd IEC05000176 V1 DE Abb. 50: Anwendung der Hochimpedanz-Differentialfunktion an einer Drosselspule. Beispiel für die Einstellung Bei allen Anwendungen von Hochimpedanzschutz wird dringend empfohlen, die höchste Übersetzung des Wandlers zu nutzen. Dies trägt zur Ausnutzung der maximalen Wandler-Kapazität, zur...
  • Seite 132 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung auf Grund des Spartransformator-Effektes aber Spannungen induziert werden könnten, die weit über dem Auslegungslimit liegen. Grunddaten: Stromwandler-Überset‐ 100/5 A (Anmerkung: Muss an allen Orten gleich sein!) zungsverhältnis: Wandlerklasse: 10 VA 5P20 Sekundärwiderstand: 0,26 Ohm Zuleitungschleifenwider‐...

  • Seite 133: Aktivierung Der Alarmstufe

    Hochspannung im Wandlerkreis zu vermeiden. Vor dem Kurzschließen und Aktivieren des Alarms wird eine Verzögerungszeit von einigen Sekunden genutzt. IEC05000749 V1 DE Abb. 51: Strom-Spannungs-Kennlinien für die nichtlinearen Widerstände im Bereich von 10-200 V mit einem durchschnittlichen Strombereich von 0,01–10 mA.

  • Seite 134: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.5.1.4 Einstellparameter Tabelle 26: HZPDIF Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus U>Alarm 2 - 500 Alarmschwelle der Spannung in Volt am Stromwandler auf der Sekundärseite tAlarm 0.000 - 60.000 0.001...

  • Seite 135: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung elektromagnetischen Feldern der Generatoren auf beiden Seiten der Übertragungsleitung über die zulässigen Stabilitätsgrenzen an. Der Fehlerstrom in langen Übertragungsleitungen ist hauptsächlich von der Position der Fehlerstelle abhängig und nimmt mit zunehmendem Abstand zum Ort der Erzeugung ab.

  • Seite 136: Vermaschtes Netz Ohne Parallele Leitungen

    Relais Fehler 99000474.vsd IEC99000474 V1 DE Abb. 52: Durchgangsfehlerstrom von A nach B: I Dann ist in A eine Fehlerbedingung einzustellen und der Durchgangsfehlerstrom zu berechnen, Abbildung 53. Um den maximalen Durchgangsfehlerstrom zu erhalten, ist für Z der minimale Wert und für Z der maximale Wert zu berücksichtigen.

  • Seite 137: Vermaschtes Netz Mit Parallelen Leitungen

    Relais abzuschalten hat, I in Abbildung 54. Relais Fehler 99000476.vsd IEC99000476 V1 DE Abb. 54: Fehlerstrom: I Der Einstellwert des Relais IP>> ist in Prozent vom primären Basisstrom, IBase, angegeben. Der Wert für IP>> ergibt sich aus folgender Gleichung: I >>= x100...
  • Seite 138 Kurzschlüsse mit Erdberührung). Line 1 Fehler 99000477.vsd Relais Line 2 IEC99000477 V1 DE Abb. 55: Zwei parallele Leitungen. Einfluss der parallelen Leitung auf den Durchgangsfehlerstrom: I Der minimale theoretische Stromeinstellwert für die Überstromschutzfunktion (Imin) beträgt: ³ Imin...

  • Seite 139: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung I >>= x100 IBase (Gleichung 37) EQUATION1147 V1 DE 4.6.1.3 Einstellparameter Tabelle 27: PHPIOC Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus IBase 1 - 99999 3000 Bezugsstrom OpMode 2 aus 3...
  • Seite 140 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Kurzschlussschutz für Versorgungsleitungen in Verteil- und Unterverteilnetzen. In der Regel haben diese Versorgungsleitungen eine radiale Struktur. • Reserve-Kurzschlussschutz für Übertragungsleitungen. • Reserve-Kurzschlussschutz für Leistungstransformatoren. • Kurzschlussschutz für unterschiedliche mit dem Stromversorgungssystem verbundene Ausrüstung, wie: Parallelkondensatorbänke, Kompensations- Drosselspulen, Motoren und andere.

  • Seite 141: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Dieser Multiplikationsfaktor wird über ein binäres Eingangssignal zu der Funktion aktiviert. Beim Einschalten von Leistungstransformatoren kann ein hoher Einschaltstrom fließen. Ursache dieser Erscheinung ist die Sättigung des Magnetkerns des Transformator während bestimmter Abschnitte der Periode. Es besteht das Risiko, dass der Einschaltstrom einen Wert erreicht, der über dem Stromansprechwert des Phasen-Überstromschutzes liegt.

  • Seite 142: Einstellungen Für Jede Stufe (X = 1 Bis 4)

    HarmRestrain: Aus/Ein, aktiviert die Blockierung durch die 2. Oberwelle. Rückwärts Vorwärts en 05000745 .vsd IEC05000745 V1 DE Abb. 56: Eigenschaften der Richtungsfunktion Einstellungen für jede Stufe (x = 1 bis 4) DirModex: Der Richtungsmodus der Stufe x. Mögliche Einstellungen sind Aus/ Ungerichtet/Vorwärts/Rückwärts.
  • Seite 143 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Characteristx: Anwahl der verzögerten Kennlinie der Stufe x. Entsprechend der Tabelle sind eine unabhängig verzögerte Kennlinie und verschieden Arten von abhängig verzögerten Kennlinien verfügbar. Tabelle 29: Abhängig verzögerte Kennlinien: Kurvenbezeichnung Kurven-Index-Nr. ANSI Extremely Inverse ANSI Very Inverse ANSI Normal Inverse ANSI Moderately Inverse...
  • Seite 144 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Um die IEC-Kennliniendefinition strikt einzuhalten, ist der Stellparameter "tMin" auf den Wert zu stellen, der der Auslösezeit der angewählten abhängig verzögerten IEC-Kennlinie bei einem gemessenen Strom vom zwanzigfachen des eingestellten Stromansprechwerts entspricht. Beachten Sie, dass der Wert der Auslösezeit vom angewählten Einstellwert des Zeitmultiplikators k abhängt.

  • Seite 145: Blockierung Durch Die Zweite Oberwelle

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung æ ö ç ÷ ç ÷ × IxMult ç ÷ æ ö ç ÷ ç ÷ è > ø è ø (Gleichung 38) EQUATION1261 V1 DE Weiterführende Information finden Sie im "Technischen Referenz-Handbuch". tPRCrvx, tTRCrvx, tCRCrvx: Parameter für die Erstellung einer abhängig verzögerten Rückfallkennlinie (Rückfallkurventyp = 3) durch den Anwender.
  • Seite 146 Strom I Leitungsphasenstrom Anzugsstrom Rücksetzstrom das Relais setzt nicht zurück Zeit t en05000203.vsd IEC05000203 V1 DE Abb. 57: Auslöse- und Rückfallstrom einer Überstromschutzeinrichtung Die niedrigste Einstellwert kann mit der Gleichung beschrieben werden. ³ × (Gleichung 39) EQUATION1262 V1 DE wobei ist ein Sicherheitsfaktor, ist das Rückfallverhältnis der Schutzeinrichtung, und...
  • Seite 147 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Es besteht zudem eine Forderung, dass alle im Abdeckungsbereich der Schutzeinrichtung auftretenden Fehler vom Phasen-Überstromschutz erkannt werden. Der kleinste zu erkennende Fehlerstrom, I , ist zu berechnen. Auf scmin Basis dieses Wertes kann mit der Gleichung die höchste Ansprechstrom- Einstellung beschrieben werden.
  • Seite 148 Selektivität erhalten bleibt. Die Selektivität ist gewährleistet, wenn die Zeitdifferenz zwischen den Kurven größer ist als die kritische Zeitdifferenz. en05000204.wmf IEC05000204 V1 DE Abb. 58: Fehlerzeit unter Beibehaltung der Selektivität Die Auslösezeit kann für jeden Überstromschutz individuell eingestellt werden. Um in einem radialen Netz zwischen verschiedenen selektiven Schutzeinrichtungen die Selektivität zu gewährleisten, muss zwischen den...
  • Seite 149 B1 an B1 öffnet A1 setzt zurück en05000205.vsd IEC05000205 V1 DE Abb. 59: Abfolge der Ereignisse während des Fehlerzustands wobei der Fehler tritt ein, das Auslösesignal vom Überstromschutz in IED B1 ist gesendet. Auslösezeit dieser Schutzein‐ richtung ist t1, der Leistungsschalter an IED B1 öffnet.

  • Seite 150: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung sein. Bei den Auslösezeiten der Schutzeinrichtungen, den Ausschaltzeiten der Leistungsschalter und den Rückfallzeiten der Schutzeinrichtungen sind Ungenauigkeiten bekannt. Daher ist ein Sicherheitszuschlag hinzuzufügen. Bei normalen Werten kann die erforderliche Zeitdifferenz mit der Gleichung berechnet werden.
  • Seite 151 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Characterist1 ANSI Ext. inv. UMZ (ANSI) Auswahl der Auslösekennlinie für die Stu‐ ANSI Very inv. fe 1 ANSI Norm. inv. ANSI Mod. inv. UMZ (ANSI) L.T.E. inv. L.T.V.
  • Seite 152 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung I2Mult 1.0 - 10.0 Multiplikationsfaktor Stromauslösewert Stufe 2 t2Min 0.000 - 60.000 0.001 0.000 minimale Auslösezeit AMZ Kennlinie Stu‐ fe 2 DirMode3 Ungerichtet Richtungswahl Stufe 3 (aus, unger. vor‐ Ungerichtet wärts, rückwärts) Vorwärts...
  • Seite 153 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung I4> 1 - 2500 Phasenüberstromwert Stufe 4 in % von IBase 0.000 - 60.000 0.001 2.000 Unabhängige Zeitverzögerung, Stufe 4 0.05 - 999.00 0.01 0.05 Zeitmultiplikator für AMZ-Kennlinie, 4. Stufe t4Min 0.000 - 60.000...
  • Seite 154 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung tCCrv2 0.1 - 10.0 Parameter C für benutzerdefinierte Kenn‐ linie, 2. Stufe tPRCrv2 0.005 - 3.000 0.001 0.500 Parameter PR für benutzerdefinierte Kennlinie, 2. Stufe tTRCrv2 0.005 - 100.000 0.001 13.500...

  • Seite 155: Unverzögerter Erdschlussschutz (Pioc, 50N)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung tTRCrv4 0.005 - 100.000 0.001 13.500 Parameter TR für benutzerdefinierte Kennlinie, 4. Stufe tCRCrv4 0.1 - 10.0 Parameter CR für benutzerdefinierte Kennlinie, 4. Stufe HarmRestrain4 Freigabe zur Blockierung Stufe 4 durch Oberwellenerkennung Tabelle 33: OC4PTOC "Non Group"...
  • Seite 156 Berechnung sollte der Betriebszustand mit niedriger Quellenimpedanz Z hoher Quellenimpedanz Z verwendet werden. Relais Fehler 99000474.vsd IEC99000474 V1 DE Abb. 60: Durchgangsfehlerstrom von A nach B: I Relais Fehler 99000475.vsd IEC99000475 V1 DE Abb. 61: Durchgangsfehlerstrom von B nach A: I Die Funktion darf für keinen der berechneten Ströme zur Schutzeinrichtung...
  • Seite 157 Line 1 Fehler 99000477.vsd Relais Line 2 IEC99000477 V1 DE Abb. 62: Zwei parallele Leitungen. Einfluss der parallelen Leitung auf den Durchgangsfehlerstrom: I Der minimale theoretische Stromeinstellwert (Imin) ist in diesem Falle: ³ I m in M A X I...

  • Seite 158: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Der Einstellwert des Schutzes wird in Prozent vom Basisstrom (IBase) festgelegt. Die Einstellparameter sind nachfolgend beschrieben: IBase: Basisstrom in primären A. Dieser Strom wird als Bezug für die Stromeinstellung verwendet. Wenn es möglich ist einen passenden Wert zu finden, ist der Nennstrom des zu schützenden Objekts zu wählen.
  • Seite 159 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Erdfehlerschutz für Versorgungsleitungen in geerdeten Verteil- und Unterverteilnetzen In der Regel haben diese Versorgungsleitungen eine radiale Struktur. • Reserve-Erdfehlerschutz für Übertragungsleitungen. • Sensitiver Erdfehlerschutz für Übertragungsleitungen. Der Erdfehlerschutz kann, im Vergleich zum Distanzschutz, über eine höhere Empfindlichkeit bei der Erkennung von widerstandsbehafteten Erdschlüssen verfügen.

  • Seite 160: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung einigen Fällen ist ein verzögertes Rückfallen (Reset) erforderlich. Daher können unterschiedliche Rückfallkennlinien verwendet werden. Bei einigen Schutzanwendungen kann es notwendig sein den Stromansprechwert zeitweise zu verändern. Daher gibt es die Möglichkeit einen Multiplikationsfaktor INnMult für den Nullstromansprechwert einzugeben.
  • Seite 161 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Strom Null als Betriebswert erreicht wird. In der Regel wird dieser Einstellwert bei einfachgerichteten Funktionen in speziellen Anwendungen eingesetzt. Einstellungen für jede Stufe (n = 1 bis 4) DirModex: Der Richtungsmodus der Stufe x. Mögliche Einstellungen sind Aus/ Ungerichtet/Vorwärts/Rückwärts.

  • Seite 162: Übliche Einstellwerte Für Die Stufen

    Nullstrom der Referenzspannung nacheilt (Upol = -3U Upol = -3U Operation IN>Dir en05000135.vsd IEC05000135 V1 DE Abb. 63: Charakteristischer Winkel des Relais, angegeben in Grad. In einem normalen Übertragungsnetz ist ein normaler Wert für RCA etwa 65°. Der Einstellbereich reicht von -180°bis +180°. Applikationshandbuch...
  • Seite 163 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung PolMode: Definiert, ob die gerichtete Polarisation von der Spannung (-3U0), dem Strom (IN*ZN) oder Strom und Spannung (Doppelpolarisation) abhängt. In der Regel wird die Spannungspolarisation durch die Summenbildung einer Vektoraddition oder einer externen offenen Dreieckschaltung verwendet. Strompolarisation ist von Nutzen, wenn die lokale Quelle stark und eine hohe Empfindlichkeit erforderlich ist.

  • Seite 164: Einschaltstromlogik Für Parallel Geschaltete Transformatoren

    IN> IN> Leistungsbetrieb en05000136.vsd IEC05000136 V1 DE Abb. 64: Anwendung für Einschaltstromschutz für parallel geschaltete Transformatoren Wird die blkParTransf Funktion aktiviert, wird das Signal zur Blockierung durch die 2. Oberwelle gehalten, solange der durch das Relais gemessene Nullstrom größer ist als das Niveau einer gewählten Stromstufe. Angenommen Stufe 4 wurde als empfindlichste Stufe der TEF-Funktion gewählt.
  • Seite 165 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Oberwellenblockierung aktiviert. Zudem ist der Stromeinstellwert dieser Stufe auch für die Blockierung beim Einschalten eines parallelen Transformators gewählt. Nachfolgend werden die Einstellwerte für den parallelen Transformatorschutz beschrieben. UseStartValue: Zeigt den Stromwert, der zur Aktivierung des Blockiersignals genutzt werden sollte.
  • Seite 166 Die Schutzeinrichtung misst den Nullstrom auf der geschützten Leitung. Die Schutzfunktion enthält eine Richtungsfunktion, bei der die Verlagerungsspannung (Nullspannung) die polarisierende Größe ist. Wird ein dreiphasiger Spannungswandlersatz verwendet, kann die Verlagerungsspannung intern generiert werden. IN> xx05000149.vsd IEC05000149 V1 DE Abb. 65: Anschluss der Polarisationsspannung einer offenen Dreieckschaltung. Applikationshandbuch...
  • Seite 167 Erdschluss en05000150.vsd IEC05000150 V1 DE Abb. 66: Stufe 1, erste Berechnung Der Nullstrom auf der Leitung wird für einen Fehler auf der angrenzenden Sammelschiene berechnet (ein- oder zweiphasige Erdschlüsse). Um Selektivität zu gewährleisten, ist es notwendig, dass Stufe 1 bei diesem Fehler nicht auslöst. Die Anforderung kann nach der Gleichung formuliert werden.
  • Seite 168 IED Anwendung IN > ein- oder zweiphasiger Erdschluss en05000151.vsd IEC05000151 V1 DE Abb. 67: Stufe 1, zweite Berechnung. Angrenzende Sammelschiene, eine Leitung außer Betrieb genommen. Die Anforderung entspricht nun der Gleichung 50. ³ 1.2 * 3 0( adjacent busbar one line out...
  • Seite 169 Erdschluss en05000154.vsd IEC05000154 V1 DE Abb. 69: Stufe 2, Überprüfung der Reichweitenberechnung Der Nullstrom auf der Leitung wird für einen Betriebszustand bei minimalem Erdfehlerstrom berechnet. Die Anforderung, dass die gesamte Leitung durch Stufe 2 abgedeckt wird, kann gemäß Gleichung formuliert werden.
  • Seite 170 Erdfehlerschutzeinrichtungen im Netz. Ein Kriterium zur Einstellung ist in Abbildung dargestellt. IN > IN > Einphasiger Erdschluss en05000156.vsd IEC05000156 V1 DE Abb. 71: Stufe 3, Selektivitätsberechnung ³ 1.2 * step step x (Gleichung 54) EQUATION1204 V1 DE wobei ist der gewählte Stromeinstellwert der Stufe 2 auf der fehlerbehafteten Leitung.

  • Seite 171: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Sowohl hochohmige Erdschlüsse als auch Fehler durch Leitungsunterbrechung verursachen einen Nullstrom im Netz. Solche Ströme verursachen Störungen in Telekommunikationssystemen und einen Strom zur Erde. Zum Schutz von Personen und um ein Brandrisiko zu vermeiden, ist es wichtig solche Fehler zu beseitigen.
  • Seite 172 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung StepForSOTF Stufe 2 Stufe 2 Auswahl der benutzten Stufe bei SOTF Stufe 3 (Draufschaltfehler) HarmResSOTF Freigabe Oberwellenerkennung bei SOTF (Zuschaltfehlererkennung) tSOTF 0.000 - 60.000 0.001 0.200 Zeitverzögerung für Draufschaltfehler SOTF 0.000 - 60.000...
  • Seite 173 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Characterist2 ANSI Ext. inv. UMZ (ANSI) Auslösekurve Stufe 2 ANSI Very inv. ANSI Norm. inv. ANSI Mod. inv. UMZ (ANSI) L.T.E. inv. L.T.V. inv. L.T. inv. IEC Norm.
  • Seite 174 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung IN3Mult 1.0 - 10.0 Multiplikationsfaktor zur Stromwertskalie‐ rung Stufe 3 t3Min 0.000 - 60.000 0.001 0.000 minimale Auslösezeit AMZ Kennlinie Stu‐ fe 3 HarmRestrain3 Freigabe zur Blockierung Stufe 3 durch Oberwellenerkennung DirMode4 Ungerichtet...
  • Seite 175 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung tACrv1 0.005 - 200.000 0.001 13.500 Parameter A für benutzerdefinierte Kenn‐ linie, 1. Stufe tBCrv1 0.00 - 20.00 0.01 0.00 Parameter B für benutzerdefinierte Kenn‐ linie, 1. Stufe tCCrv1 0.1 - 10.0 Parameter C für benutzerdefinierte Kenn‐...

  • Seite 176: Empfindlicher Erdfehlerschutz Und Leistungsrichtungsschutz (Psde, 67N)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung ResetTypeCrv4 Unverzögert Unverzögert Rücksetzverhalten Stufe 4 IEC Reset ANSI reset tReset4 0.000 - 60.000 0.001 0.020 Rücksetzverhalten Stufe 4 tPCrv4 0.005 - 3.000 0.001 1.000 Parameter P für benutzerdefinierte Kenn‐ linie, 4.

  • Seite 177: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Eine normale ungerichtete Nullstromfunktion mit unabhängiger oder abhängiger Zeitverzögerung kann ebenfalls verwendet werden. Eine Reserve-Sternpunktspannungsfunktion ist als ungerichteter empfindlicher Reserveschutz ebenfalls verfügbar. In einem isolierten Netz, d.h. das Netz ist mit der Erde nur über Kapazitäten zwischen Außenleiter und Erde verbunden, hat der Nullstrom immer eine Phasenverschiebung zur Referenzverlagerungsspannung von -90º.
  • Seite 178 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Bei der Einstellung des Erdfehlerschutzes in einem geerdeten Netz mit hoher Impedanz werden die Sternpunktspannung (Nullspannung) und der Erdfehlerstrom bei der gewünschten Selektivität berechnet (Fehlerwiderstand). Die komplexe Nullspannung (Nullsystem) kann wie folgt berechnet werden: phase ×...
  • Seite 179 (zero seq) Unterstation A (pos. seq) lineAB,1 (zero seq) lineAB,0 Unterstation B (pos. seq) lineBC,1 (zero seq) lineBC,0 Fehler Phase-Erde en06000654.vsd IEC06000654 V1 DE Abb. 72: Ersatzschaltbild eines Stromversorgungssystems zur Berechnung der Einstellwerte Der Nullfehlerstrom kann beschrieben werden als: Applikationshandbuch...
  • Seite 180 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung phase × + × (Gleichung 60) EQUATION1948 V1 DE wobei ist die Strangspannung im Fehlerpunkt vor dem Fehler Phase ist die gesamte Mitimpedanz zum Fehlerpunkt. Z lineAB,1 lineBC,1 ist die gesamte Nullimpedanz zum Fehlerpunkt. Z lineAB,0 lineBC,0 der Fehlerwiderstand.
  • Seite 181 Stromanteil in der Richtung zum charakteristischen Winkel RCADir gemessen. Die Charakteristik für RCADir gleich 0° ist in Abbildung dargestellt. RCA = 0°, ROA = 90° = ang(3I ) - ang(3U en06000648.vsd IEC06000648 V1 DE Abb. 73: Charakteristik für RCADir gleich 0° Applikationshandbuch...
  • Seite 182 RCA = -90°, ROA = 90° = ang(3I ) – ang(U en06000649.vsd IEC06000649 V1 DE Abb. 74: Charakteristik für RCADir gleich -90° Ist OpMode auf 3U cosFi, wird der Nullleistungsanteil in die Richtung gemessen. Ist OpMode auf 3I und Fi eingestellt, löst die Funktion aus, wenn der Nullstrom größer ist als der Einstellwert INDir>...
  • Seite 183 ROA = 80° Betriebsbereich en06000652.vsd IEC06000652 V1 DE Abb. 75: Charakteristik für RCADir = 0° und ROADir = 80° DirMode hat die Stellung Vorwärts oder Rückwärts, um die Richtung der Auslösefunktion der gerichteten Nullstromfunktion festzulegen. Alle gerichteten Schutzmodi haben eine Einstellung für die Nullstromauslösung INRel>, der in % vom Basisstrom eingegeben wird.
  • Seite 184 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die Einstellung kann genutzt werden, um das unerwünschte Ansprechen auf nicht fehlerbehaftete Versorgungsleitungen zu verhindern, die aufgrund von Phasenwinkelabweichungen am Stromwandler große kapazitive Erdfehlerstromanteilen führen. INCosPhi> ist der Auslösestromwert für die Richtungsfunktion, wenn OpMode auf INCosPhi eingestellt ist.
  • Seite 185 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung ANSI/IEEE Definite time ANSI Long Time Extremely Inverse ANSI Long Time Very Inverse ANSI Long Time Inverse IEC Normal invers IEC Sehr invers IEC Invers IEC Extrem invers IEC Kurzzeitig invers IEC Langzeit invers IEC Unabhängige Zeitverzögerung Benutzerprogrammierbar ASEA RI...

  • Seite 186: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.6.5.3 Einstellparameter Tabelle 38: SDEPSDE Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein/Aus OpMode 3I0Cosphi 3I0Cosphi Wahl des Bertiebsmodus (Schutz) 3I03U0Cosphi 3I0 und phi DirMode Vorwärts Vorwärts Betriebsrichtung vorwärts oder rückwärts Rückwärts RCADir -179 - 180...
  • Seite 187 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung tMin 0.000 - 60.000 0.001 0.040 minimale Auslösezeit AMZ Kennlinien in 0.00 - 2.00 0.01 1.00 AMZ Multiplikator für unger. Erdschluss‐ schutz OpUN> Auslösung unger Nullspannungsschutz UN>...

  • Seite 188: Thermischer Überlastschutz, Mit Einer Zeitkonstante (Pttr, 26)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 41: SDEPSDE "Non Group" Einstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung RotResU 0 deg 180 deg Richtungsumkehr Polarisationsspannung 180 deg 4.6.6 Thermischer Überlastschutz, mit einer Zeitkonstante (PTTR, 26) Name Funktionsblock: THLx- IEC 60617, graphisches Symbol: ANSI-Nummer: 49 IEC 61850, Name des logischen Knotens:...

  • Seite 189: Hinweis Zur Einstellung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.6.6.2 Hinweis zur Einstellung Die Parameter für die Funktion "thermische Überlastung" (THL) werden über die lokale HMI bzw. den Schutz- und Steuerungs-Manager des IED (PCM 600) eingestellt. Die folgenden Einstellungen können am thermischen Überlastschutz vorgenommen werden.

  • Seite 190: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung ist. Das Signal wird freigegeben sobald die berechnete Temperatur unter dem Einstellwert liegt. Dieser Temperaturwert sollte unter dem Wert des Temperaturalarms liegen. 4.6.6.3 Einstellparameter Tabelle 42: LPTTR Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung...

  • Seite 191: Anwendung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.6.7.1 Anwendung Transformatoren in einem Stromversorgungssystem sind für einen bestimmten maximalen Laststrom-/Leistungswert ausgelegt. Überschreitet der Strom diesen Wert, sind die Verluste höher als erwartet. Das führt zu einem Anstieg der Transformatortemperatur. Erreicht die Transformatortemperatur zu hohe Werte, kann es zu Schäden an den Betriebsmitteln kommen: •...

  • Seite 192: Hinweis Zur Einstellung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Transformators einen Wert erreicht hat, bei dem der Transformator wieder in Betrieb genommen werden kann. Die Schutzeinrichtung führt daher die Berechnung des Wärmeinhalts mit Hilfe einer festen Kühlzeitkonstante fort. Das Zuschalten des Transformators kann solange blockiert werden, bis der Wärmeinhalt auf einen eingestellten Wert gesunken ist.
  • Seite 193 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die thermische Zeitkonstante kann dem Handbuch des Herstellers entnommen werden. Die thermische Zeitkonstante hängt von der Kühlung und der Ölmenge ab. Normale Zeitkonstanten für mittlere bis große Transformatoren (nach IEC 60354) sind etwa 2,5 Stunden für eigengekühlte Transformatoren und 1,5 Stunden für fremdgekühlte Transformatoren.

  • Seite 194: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Im Falle einer vollständigen Unterbrechung (niedriger Strom) des überwachten Betriebsmittels sind alle Kühlmöglichkeiten inaktiv. Daraus kann ein veränderter Wert der Zeitkonstante resultieren. • Sind andere Komponenten (Motoren) in die thermische Schutzfunktion eingeschlossen, besteht im Falle von sehr hohen Strömen für diese Betriebsmittel das Risiko der Überhitzung.

  • Seite 195: Schalterversagerschutz (Rbrf, 50Bf)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung IBase2 30.0 - 250.0 100.0 Bezugsstrom, IBase2, bei Kühlungsein‐ gang EIN, in % von IBase Tau1 1.0 - 500.0 60.0 Zeitkonstante ohne aktiven Kühlungsein‐ gang in min, bezogen auf IBase1 Tau2 1.0 - 500.0 60.0...

  • Seite 196: Anwendung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.6.8.1 Anwendung Bei der Installation eines Fehlerbeseitigungssystems wird häufig das N1-Kriterium verwendet. Dies bedeutet, dass ein Fehler beseitigt werden muss, selbst wenn eine Komponente des Fehlerbeseitigungssystems defekt ist. Ein notwendiger Bestandteil eines Fehlerbeseitigungssystems ist der Leistungsschalter. Es ist aus praktischen und wirtschaftlichen Gründen nicht sinnvoll einen Anlagenteil mit zwei Leistungsschaltern zu schützen.
  • Seite 197 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung BuTripMode: Mit der Reserveauslösung lassen sich ausreichend Stromkriterien zur Erkennung von Schalterversagen festlegen. Im Strom Modus bedeutet 2 von 4, dass als Zeichen für ein Schalterversagen von den drei Phasenströmen und dem Nullstrom mindestens 2 Ströme hoch sein müssen.
  • Seite 198 Fehlerbehebungszeit für Stabilität Zeitachse Auslösen und BFP starten en05000479.vsd IEC05000479 V1 DE Abb. 76: Zeitfolge t2MPh: Zeitverzögerung der Reserveauslösung bei mehrphasigem Anlauf. Die kritische Fehlerbeseitigungsdauer ist bei mehrphasigen Fehlern im Vergleich zu einphasigen Erdschlüssen häufig kürzer. Daher besteht die Möglichkeit für Applikationshandbuch...

  • Seite 199: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung mehrphasige Fehler die Zeitverzögerung der Reserveauslösung zu reduzieren. Ein typischer Einstellwert ist 90 - 150 ms. t3: Zusätzliche Zeitverzögerung für t2 als Reserveauslösung TRBU2. Bei manchen Anwendungen kann es erforderlich sein getrennte Reserveauslösefunktionen für unterschiedliche Reserve-Leistungsschalter zu haben.

  • Seite 200: T-Zonen Schutz (Ptoc, 50Stb)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 45: CCRBRF Gruppeneinstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung I>BlkCont 5 - 200 Stromwert zur Blockierung LS Kontakt‐ überwachung in % von IBase 0.000 - 60.000 0.001 0.030 zusätzliche Zeitverzögerung für t2 als Re‐ serveauslösung tCBAlarm 0.000 - 60.000...

  • Seite 201: Einstellrichtlinien

    1MRK 511 190-UDE B IED Anwendung Offene Trennschalter en05000465.vsd IEC05000465 V1 DE Abb. 77: Typische T-Zonen Schutzschaltung einer Eineinhalb- Leistungschalter-Anordnung 4.6.9.2 Einstellrichtlinien Die Parameter für die Funktion des T-Zonenschutzes (STB) werden über die lokale HMI bzw. den Schutz- und Steuerungs-Manager des IED (PCM 600) eingestellt.

  • Seite 202: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung einem Binäreingang RELEASE des IEDs verbunden. In der Einstellung Fortlaufend ist die Funktion unabhängig von einem vorhandenen externen Freigabesignal aktiviert. I>: Stromwert für den T-Zonen Schutz, eingegeben in % von IBase. Dieser Parameter sollte so eingestellt werden, dass alle Fehler auf der Stichleitung erkannt werden können.

  • Seite 203: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Gegensystemströme, die zu einer Belastung rotierender Maschinen führen • Nullströme, die zur unerwünschten Auslösung von empfindlichen Erdfehlerschutzeinrichtungen im Stromversorgungssystem führen können. Es ist daher wichtig Poldiskrepanzen bei Leistungsschaltern zu erkennen. Werden diese erkannt, sollte der Schalter sofort ausgelöst werden.

  • Seite 204: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 200 ms). Bei der Alternative Überwachung Fortlaufend ist die Funktion durchgehend aktiv. CurrUnsymLevel: Unsymmetrischer Betrag vom niedrigsten zum höchsten Phasenstrom, eingegeben in % vom höchsten Phasenstrom Der natürliche Unterschied zwischen Phasenströmen in Eineinhalb-Leistungsschalter- Einrichtungen ist zu berücksichtigen.

  • Seite 205: Anwendung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.6.11.1 Anwendung Die Aufgabe eines Generators in einem Kraftwerk ist die Umwandlung von mechanischer Energie, als Drehmoment einer Welle verfügbar, in elektrische Energie. Manchmal nimmt die mechanische Leistung einer Antriebsmaschine so stark ab, dass sie selbst Lager- und Ventilationsverluste nicht ausgleichen kann.
  • Seite 206 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Strom für die Hilfsaggregate des Kraftwerks kann von einem Eigenbedarfstransformator abgenommen werden, der mit der Primärseite des Maschienentransformators verbunden ist. Der Strom kann aber auch von einem Anfahrtransformator stammen, der mit dem externen Netz verbunden ist. Der Rückleistungsschutz muss so angelegt sein, dass er Rückleistung unabhängig vom Leistungsfluss zu den Hilfsaggregaten des Kraftwerks erkennt.

  • Seite 207: Einstellrichtlinien

    Auslösepunkt ohne Auslösepunkt ohne Turbinendrehmoment Turbinendrehmoment en06000315.vsd IEC06000315 V1 DE Abb. 78: Rückleistungsschutz mit Unterleistungs- und Überleistungsrelais 4.6.11.2 Einstellrichtlinien Funktion: Mit dem Parameter Operation kann die Funktion auf Ein/Aus gesetzt werden. IBase: Der Parameter IBase wird auf den Nennstrom des Generators in A gesetzt.
  • Seite 208 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung MeasureMode Einstellwert Gleichung zur Berechnung der komplexen Leistung L2L3 × (Gleichung 77) EQUATION1701 V1 DE L3L1 × (Gleichung 78) EQUATION1702 V1 DE = × × (Gleichung 79) EQUATION1703 V1 DE = × ×...
  • Seite 209 IED Anwendung Strom1(2) Winkel1(2) Betrieb en 06000441 . vsd IEC06000441 V1 DE Abb. 79: Unterleistungs Modus Mit der Einstellung Leistung1(2) wird der Leistungsanteil-Ansprechwert in Richtung Winkel1(2) festgelegt. Der Einstellwert wird in "pu" der Generatornennleistung eingegeben, siehe Gleichung 82. × ×...
  • Seite 210 Winkel1(2 ) = 0 Strom1(2) en 06000556 .vsd IEC06000556 V1 DE Abb. 80: Für die Blindleistung sollte die Winkeleinstellung 90° oder -90° betragen TripDelay1(2) wird in Sekunden eingegeben, um die Zeitverzögerung für die Auslösung der Stufe nach dem Ansprechen festzulegen.

  • Seite 211: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Bei Generatoranwendungen wird für "k" ein Default-Wert von "0" empfohlen, da die Auslöseverzögerung in der Regel länger ist als der Ausführungszyklus der Funktion. Die Kalibirierungsfaktoren für Strom- und Spannungsmessungen werden in % von Nennstrom/-spannung eingegeben: IAmpComp5, IAmpComp30, IAmpComp100 UAmpComp5, UAmpComp30, UAmpComp100...

  • Seite 212: Gerichteter Überleistungsschutz (Pdop, 32)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung IAmpComp5 -10.000 - 10.000 0.001 0.000 Amplitudenfaktor zur Stromkalibrierung bei 5% von Ir IAmpComp30 -10.000 - 10.000 0.001 0.000 Amplitudenfaktor zur Stromkalibrierung bei 30% von Ir IAmpComp100 -10.000 - 10.000 0.001...
  • Seite 213 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Dann wird aus dem Synchrongenerator ein Synchronmotor, der elektrische Energie aus dem übrigen Stromversorgungssystem abzieht. Dann wird aus dem Synchrongenerator ein Synchronmotor, der elektrische Leistung aus dem übrigen Stromversorgungssystem zieht. Dieser Betriebszustand, bei dem individuelle Synchronmaschinen als Motor arbeiten, birgt für die Maschine selbst kein Risiko.
  • Seite 214 Leistungsfluss vom Netz zum Generator über 1 % liegt. Leistungsrelais Leistungsrelais Auslöseleitung Auslöseleitung Abstand Abstand Auslösepunkt ohne Auslösepunkt ohne Turbinendrehmoment Turbinendrehmoment en06000315.vsd IEC06000315 V1 DE Abb. 81: Rückleistungsschutz mit Unterleistung- und Überleistungrelais Applikationshandbuch...

  • Seite 215: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.6.12.2 Einstellrichtlinien Funktion: Mit dem Parameter Operation kann die Funktion auf Ein/Aus gesetzt werden. IBase: Der Parameter IBase wird auf den Nennstrom des Generators in A gesetzt. Siehe Gleichung 85. IBase × (Gleichung 85) EQUATION1707 V1 DE UBasis: Der Parameter UBase wird auf die Nennspannung des Generators (Phase-...
  • Seite 216 Winkel1(2) definierte Richtung größer ist als der eingestellte Auslösewert Leistung1(2) Betrieb Strom1(2) Winkel1(2) en 06000440.vsd IEC06000440 V1 DE Abb. 82: Überleistung Modus Mit der Einstellung Leistung1(2) wird der Leistungsanteil-Ansprechwert in Richtung Winkel1(2) festgelegt. Der Einstellwert wird in "pu" der Generatornennleistung eingegeben, siehe Gleichung 95. × ×...
  • Seite 217 Winkel1(2 ) = 180 Betrieb Strom1(2) en 06000557 . vsd IEC06000557 V1 DE Abb. 83: Für die Blindleistung sollte die Winkeleinstellung 90° oder -90° betragen TripDelay1(2) wird in Sekunden eingegeben, um die Zeitverzögerung für die Auslösung der Stufe nach dem Ansprechen festzulegen.

  • Seite 218: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung = × × Calculated (Gleichung 97) EQUATION1893 V1 DE wobei ist der neu gemessene Wert, der für die Schutzfunktion zu verwenden ist ist der gemessene Wert der Funktion aus dem vorhergehenden Ausführungszyklus ist der neu berechnete Wert im aktuellen Ausführungszyklus Calculated ist ein einstellbarer Parameter...
  • Seite 219 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Angle2 -180.0 - 180.0 Grad Winkel Stufe 2 TripDelay2 0.010 - 6000.000 0.001 1.000 Auslöseverzögerung Stufe 2 DropDelay2 0.010 - 6000.000 0.001 0.060 Rückfallverzögerung Stufe 2 Tabelle 55: GOPPDOP Gruppeneinstellungen (erweitert) Name...

  • Seite 220: Leitungsbrucherkennung (Ptoc, 46)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.6.13 Leitungsbrucherkennung (PTOC, 46) Name Funktionsblock: BRC IEC 60617, graphisches Symbol: ANSI-Nummer: 46 IEC 61850, Name des logischen Knotens: BRCPTOC 4.6.13.1 Anwendung Konventionelle Schutzfunktionen können den Leitungsbruch nicht erkennen. Die Leitungsbruchüberwachungsfunktion (BRC), bestehend aus einer kontinuierlichen Strom-Unsymmetrie-Überwachung am Anschlusspunkt der Leitung, löst einen Alarm aus oder betätigt die Auslösung, sobald ein Leitungsbruch erkannt wird.

  • Seite 221: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.6.13.3 Einstellparameter Tabelle 57: BRCPTOC Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Aus / Ein IBase 0 - 99999 3000 Bezugsstrom Iub> 50 - 90 Unsymmetrischer Auslösestromwert in % von Imax IP>...

  • Seite 222: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung sind die Erkennung von spannungsfreien Zuständen, z. B. vor dem Zuschalten einer Stromleitung oder die automatische Auslösung von Leistungsschaltern bei einem Netzausfall. Der Unterspannungsschutz wird auch zur Einleitung von Maßnahmen zur Korrektur der Spannung eingesetzt, um etwa durch das Einbringen von Parallelkondensatorbänken die reaktive Last zu kompensieren und damit die Spannung zu erhöhen.

  • Seite 223: Schaltzustandserkennung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Betriebsmittelschutz, zum Beispiel für Motoren und Generatoren. Der Einstellwert muss deutlich unter der niedrigsten auftretenden "normalen" Spannung und deutlich über der niedrigsten zulässigen Spannung des Betriebsmittels liegen. Schaltzustandserkennung Der Einstellwert muss deutlich unter der niedrigsten "normalen" Spannung und deutlich über der höchsten, durch induktive und kapazitive Kopplung verursachten Spannung liegen, die bei vom Netz getrenntem Betriebsmittel auftreten.
  • Seite 224 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die nachfolgend beschriebenen Einstellparameter sind für beide Stufen gleich. Daher werden die Einstellparameter nur einmal beschrieben. Characteristicn: Dieser Parameter gibt die Art der zu verwendenden Zeitverzögerung an. Mögliche Einstellungen sind: Unabh. zeitverz./AMZ-Kennlinie A/AMZ-Kennlinie B/Prog.

  • Seite 225: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Diskontinuität. Um dieses Phänomen zu kompensieren, wird deshalb ein Abstimmparameter CrvSatn eingegeben. Die im Spannungsintervall U> bis U> *(1.0 - CrvSatn/100) genutzte Spannung ist: U> *(1.0 - CrvSatn/100). Wird die programmierbare Kurve verwendet, muss dieser Parameter so berechnet werden, dass: CrvSatn ×...
  • Seite 226 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung OpMode1 1 aus 3 1 aus 3 Anzahl der Phasen bei denen der An‐ 2 aus 3 sprechschwellwert für eine Auslösung 3 aus 3 überschritten sein muss (1 aus 3, 2 aus 3, 3 aus 3) für die 1.
  • Seite 227 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 60: UV2PTUV Gruppeneinstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung tReset1 0.000 - 60.000 0.001 0.025 Rückfallzeit für UMZ-Kennlinie, Stufe 1 ResetTypeCrv1 Unverzögert Unverzögert Auswahl der Rückfallkennlinie für die Stu‐ Positiver Integrator fe 1 PlusMinus Integra‐...

  • Seite 228: Zweistufiger Überspannungsschutz (Ptov, 59)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.7.2 Zweistufiger Überspannungsschutz (PTOV, 59) Name Funktionsblock: TOVx- IEC 60617, graphisches Symbol: ANSI-Nummer: 59 IEC 61850, Name des logischen Knotens: OV2PTOV 3U> SYMBOL-C V1 DE 4.7.2.1 Anwendung Die zweistufige Überspannungsschutzfunktion (TOV) kann überall dort eingesetzt werden, wo eine zuverlässige Erkennung hoher Spannungen erforderlich ist.

  • Seite 229: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Überspannungsschutz verhindert, dass empfindliche Betriebsmittel unter Bedingungen betrieben werden, die zu ihrer Überhitzung oder Überbeanspruchung des Isolierungsmaterials und dadurch zur Verkürzung ihrer Lebensdauer führen. In vielen Fällen ist er eine hilfreiche Funktion in Stromkreisen für zentrale oder dezentrale Automatisierungsverfahren im Stromversorgungssystem.
  • Seite 230 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Hochohmig geerdete Systeme In hochohmig geerdeten Netzen verursachen Erdschlüsse einen Spannungsanstieg in den nicht fehlerbehafteten Phasen. Der Überspannungsschutz kann genutzt werden, um solche Fehler zu erkennen. Der Einstellwert muss deutlich über der höchsten auftretenden "normalen"...
  • Seite 231 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung UnPickup'n':Einstellung des Ansprechwerts bei Überspannung der Stufe n, angegeben in % von UBase. Die Einstellung hängt in hohem Maße von der Schutzanwendung ab. Hierbei ist es wichtig die maximale Spannung bei nicht fehlerbehafteten Zuständen zu berücksichtigen.

  • Seite 232: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung HystAbsn: Absolute Hysterese, angegeben in % von UBase. Der Einstellwert dieses Parameters hängt in hohem Maße von der Schutzanwendung ab. Wird die Funktion zur automatischen Betätigung von reaktiven Kompensationseinrichtungen genutzt, muss die Hysterese niedriger sein als die Spannungsänderung nach der Betätigung der Kompensationseinrichtung.
  • Seite 233 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 63: OV2PTOV Gruppeneinstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung tReset1 0.000 - 60.000 0.001 0.025 Rückfallzeit für UMZ-Kennlinie, Stufe 1 ResetTypeCrv1 Unverzögert Unverzögert Auswahl der Rückfallkennlinie für die Stu‐ Positiver Integrator fe 1 PlusMinus Integra‐...

  • Seite 234: Zweistufiger Verlagerungsüberspannungsschutz (Ptov, 59N)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.7.3 Zweistufiger Verlagerungsüberspannungsschutz (PTOV, 59N) Name Funktionsblock: TRVx- IEC 60617, graphisches Symbol: ANSI-Nummer: 59N IEC 61850, Name des logischen Knotens: ROV2PTOV TRV V1 DE 4.7.3.1 Anwendung Der zweistufige Verlagerungsüberspannungsschutz (TRV) wird hauptsächlich in hochohmig geerdeten Verteilernetzen als Reserve für den primären Erdfehlerschutz der Versorgungsleitungen und Transformatoren eingesetzt.
  • Seite 235 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die Zeitverzögerung für die TRV-Funktion ist selten kritisch, da die Verlagerungsspannung im Zusammenhang mit Erdschlüssen in hochohmig geerdeten Netzen steht und in der Regel einphasigen Primärschutzfunktionen ausreichend Zeit gegeben werden muss, um den Fehler zu beseitigen. Bei einigen spezielleren Anwendungen, bei denen der einfache Überspannungsschutz genutzt wird, um einige spezielle Betriebsmittel zu schützen, kann die Zeitverzögerung kürzer sein.
  • Seite 236 Phase ansteht und am Neutralleiter ein volle Phase-Erde- Spannung anliegt. Die Verlagerungsüberspannung beträgt das dreifache der Phase- Erde-Spannung. Siehe Abbildung. 84. IEC07000190 V1 DE Abb. 84: Hochohmig geerdete Netze Direkt geerdete Netze In direkt geerdeten Netzen führt ein Erdfehler in einer Phase zu einem Spannungszusammenbruch in dieser Phase.
  • Seite 237 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung IEC07000189 V1 DE Abb. 85: Direkt geerdetes Netz Die folgenden Einstellungen können am zweistufigen Nullüberspannungsschutz vorgenommen werden. Funktion: Aus/Ein UBase: Diese Spannung dient als Referenz für die Spannungseinstellung. Bei dieser Schutzfunktion gibt es verschiedene Möglichkeiten das IED zu speisen.
  • Seite 238 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Schutzfunktion misst die zur Phase-Erde-Nennspannung gehörende Verlagerungsspannung. Die Messung basiert auf der Verlagerung der Neutralspannung. Die nachfolgend beschriebenen Einstellparameter sind für beide Stufen gleich. Daher werden die Einstellparameter nur einmal beschrieben. Characteristicn: Dieser Parameter gibt die Art der zu verwendenden Zeitverzögerung an.

  • Seite 239: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung kn: Zeitmultiplikator für abhängig verzögerte Kennlinien. Dieser Parameter wird genutzt, um unterschiedliche abhängig verzögerte Unterspannungsschutzeinrichtungen aufeinander abzustimmen. ACrvn, BCrvn, CCrvn, DCrvn, PCrvn: Parameter, die eingestellt werden müssen, um programmierbare abhängig verzögerte Unterspannungskennlinien zu erstellen. Nähere Informationen dazu finden Sie im "Technischen Referenz-Handbuch".
  • Seite 240 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Characterist2 Auswahl der Auslösekennlinie für die Stu‐ AMZ-Kennlinie A fe 2 AMZ-Kennlinie B AMZ-Kennlinie C Prog. AMZ-Kennl. U2> 1 - 100 Ansprechschwellwert der Spannung (UMZ & AMZ) in % von UBase, 2. Stufe 0.000 - 60.000 0.001 5.000...

  • Seite 241: Spannungsdifferentialschutz (Ptov, 60)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung DCrv2 0.000 - 60.000 0.001 0.000 Parameter D für benutzerdefinierte Kenn‐ linie, 2. Stufe PCrv2 0.000 - 3.000 0.001 1.000 Parameter P für benutzerdefinierte Kenn‐ linie, 2. Stufe CrvSat2 0 - 100 Tuning Parameter für benutzerdef.
  • Seite 242 Ph L3 Ph L2 Ph L2 en06000390.vsd IEC06000390 V1 DE Abb. 86: Anschluss der Spannungsdifferentialfunktion zur Erkennung von Unsymmetrie in Kondensatorbänken (nur eine Phase dargestellt) Die Funktion hat einen Blockeingang (BLOCK), an dem eine Sicherungsausfallüberwachung (oder Schutzschalterauslösung) angeschlossen werden kann, um Probleme zu verhindern, wenn eine Sicherung im Spannungswandlersatz der Kondensatorbank geöffnet hat und die andere nicht...

  • Seite 243: Einstellrichtlinien

    IED Anwendung Auf den Schutz Ud> Auf der Erregung en 06000389 .vsd IEC06000389 V1 DE Abb. 87: Überwachung der Sicherungen an Spannungswandlern in einem Generatorschaltkreis 4.7.4.2 Einstellrichtlinien Die Parameter für die Funktion "Spannungsdifferential" werden über die lokale HMI bzw. die Schutz- und Steuerungs-Manager-Software des PCM600 eingestellt.
  • Seite 244 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Differentialspannung jeder Phase. Der Faktor ist definiert als U2*RFLx und muss gleich der Spannung U1 sein. Jede Phase hat ihren eigenen Verhältnisfaktor. UDTrip: Mit diesem Parameter wird der zur Auslösung erforderliche Spannungsdifferentialwert eingegeben. Bei Anwendungen an Kondensatorbänken hängt der Einstellwert von der Spannung der Kondensatorbank und der Anzahl der pro Phase in Reihe und parallel geschalteten Elemente ab.

  • Seite 245: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung verwendet werden. Zur Sicherungsausfallüberwachung kann die Alarmverzögerung auf Null gestellt werden. 4.7.4.3 Einstellparameter Tabelle 67: VDCPTOV Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion EIN/AUS UBase 0.50 - 2000.00 0.01 400.00 Bezugsspannung BlkDiffAtULow...

  • Seite 246: Anwendung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.7.5.1 Anwendung Die Auslösung des Leistungsschalters bei einem längeranhaltenden Spannungsausfall in allen drei Phasen wird in Systemen zur automatischen Netzwiederherstellung in der Regel genutzt, um nach einem größeren Netzausfall die Netzwiederherstellung zu erleichtern. Die Spannungsausfallfunktion sendet nur dann ein Auslösesignal, wenn die Spannung aller drei Phasen über die eingestellte Zeit hinaus niedrig bleibt.

  • Seite 247: Frequenzschutz

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Frequenzschutz 4.8.1 Unterfrequenzschutz (PTUF, 81) Name Funktionsblock: TUFx- IEC 60617, graphisches Symbol: ANSI-Nummer: 81 IEC 61850, Name des logischen Knotens: SAPTUF f < SYMBOL-P V1 DE 4.8.1.1 Anwendung Der Unterfrequenzschutz (TUF) ist in allen Situationen anwendbar, die eine zuverlässige Erkennung einer niedrigen Grundspannungsfrequenz im Stromversorgungssystem erfordern.

  • Seite 248: Netzschutz Durch Lastabwurf

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Es gibt besonders zwei Anwendungen für den Unterfrequenzschutz: Betriebsmitteln, wie Generatoren, Transformatoren und Motoren, vor Schäden aufgrund niedriger Frequenz zu schützen. Übererregung ist ebenfalls mit niedrigen Frequenzen verbunden. Stromversorgungssysteme, oder Teile davon, bei Defiziten in der Stromerzeugung durch Lastabwurf vor Netzausfall zu schützen.

  • Seite 249: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.8.1.3 Einstellparameter Tabelle 71: SAPTUF Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus UBase 0.05 - 2000.00 0.05 400.00 Bezugsspannung StartFrequency 35.00 - 75.00 0.01 48.80 Frequenzeinstellung/Startwert. IntBlockLevel 0 - 100 Interner Blockierlevel in % von UBase.

  • Seite 250: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung vorhandene Stromerzeugung, im Vergleich zur gesamten durch die mit dem Netz verbundenen Verbraucher nachgefragte Energie, zu hoch ist. Der Überfrequenzschutz erkennt solche Situationen und stellt ein Ausgangssignal zur Verfügung, dass zum Generatorabwurf, zur HGÜ-Sollwertänderung usw. genutzt werden kann.

  • Seite 251: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung "größten Lastverlustes" verglichen mit "der Größe des Stromversorgungssystems" ist ein kritischer Parameter. In großen Netzen kann der Generatorabwurf auf einen ziemlich niedrigen Frequenzwert eingestellt werden und die Zeitverzögerung ist in der Regel nicht kritisch. In kleineren Netzen muss der Frequenzansprechwert auf einen höheren Wert eingestellt werden und die Zeitverzögerung muss recht kurz sein.

  • Seite 252: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.8.3.2 Einstellrichtlinien Die Parameter für die Funktion "Frequenzänderungsrate" (RCF) werden über die lokale HMI bzw. den Schutz- und Steuerungs-Manager des IED (PCM 600) eingestellt. Alle Frequenz- und Spannungszustände im vom Frequenzgradientenschutz überwachten Netz sollten berücksichtigt werden. Das gleiche gilt für die angebundenen Betriebsmittel, ihre Frequenzen und Zeitkennlinien.

  • Seite 253: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.8.3.3 Einstellparameter Tabelle 73: SAPFRC Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus UBase 0.05 - 2000.00 0.05 400.00 Bezugsspannung verkettete Spannung in kV StartFreqGrad -10.00 - 10.00 Hz/s 0.01 0.50...
  • Seite 254 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Überstromschutzeinrichtungen eingesetzt werden. Zusätzlich ist es manchmal erforderlich, dass diese Überstromschutzeinrichtungen gerichtet und/oder spannungsabhängig sein müssen. Der Über/Unterspannungsschutz wird im Stromversorgungssystem bei Betriebsmitteln wie Generatoren, Transformatoren, Motoren und Stromleitungen eingesetzt, um abnormale Spannungsbedingungen zu erkennen. Abhängig von der Art der Spannungsabweichung und der Art der abnormalen Bedingung im Stromversorgungssystem, können unterschiedliche, auf der Messung von Phase- Erde-, Phase-Phase-, Verlagerungs- oder Sequenz-Spannungsanteilen basierende...

  • Seite 255: Strom Und Spannungsanwahl Der Gf-Funktion

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Unabhängig verzögerter oder abhängig verzögerter Überstromschutz UMZ/AMZ für beide Stufen Alle vier Schutzelemente innerhalb der einen allgemeinen Schutzfunktion arbeiten unabhängig von einander und können individuell aktiviert oder deaktiviert werden. Allerdings wird nochmals darauf hingewiesen, dass alle vier Schutzelemente nur eine angewählte Stromgröße und eine angewählte Spannungsgröße messen (siehe Tabelle und Tabelle 75).
  • Seite 256 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Einstellwert für Parameter "Cur‐ Kommentar rentInput" Phase3-Phase1 GF-Funktion misst den Betrag der Vektordifferenz zwischen dem Stromzeiger der Phase L3 und dem Stromzeiger der Pha‐ se L1 (d. h. IL3-IL1) MaxPh-Ph GF-Funktion misst den Phase-Phase Stromzeiger mit dem höchsten Betrag MinPh-Ph GF-Funktion misst den Phase-Phase Stromzeiger mit dem...

  • Seite 257: Bezugsgrößen Für Die Gf-Funktion

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Einstellwert für Parameter "Vol‐ Kommentar tageInput" MaxPh-Ph GF-Funktion misst den Phase-Phase Spannungsvektor mit dem höchsten Betrag MinPh-Ph GF-Funktion misst den Phase-Phase Spannungsvektor mit dem niedrigsten Betrag UnbalancePh-Ph Die GF-Funktion misst den Betrag der unsymmetrischen Span‐ nung, die intern als algebraische Betragsdifferenz zwischen dem Phase-Phase-Spannungszeiger mit dem höchsten Be‐...

  • Seite 258: Generator-Zuschaltschutz

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Unterimpedanzschutz (kreisförmige, nicht gerichtete Charakteristik) (21) • Unterimpedanzschutz (kreisförmige MHO-Charakteristik) (21) • Spannungsabhängiger Überstromschutz (51C, 51V) • Phasen oder Gegen-/Mit-/Nullsystem (nicht gerichtet oder gerichtet) Überstromschutz (50, 51, 46, 67, 67N, 67Q) •...

  • Seite 259: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Nennstrom und 50 bis 70 % Nennspannung) können erwartet werden, wenn der Generator mit einem starken Netz verbunden ist. Niedrige Strom- und Spannungswerte (ein- bis zweifacher Nennstrom und 20 bis 40 % Nennspannung) sind repräsentativ für schwache Netze.
  • Seite 260 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung h. auch gegen zweiphasige Kurzschlüsse). Es ist dafür zu sorgen, dass der minimale Ansprechwert für eine solche Schutzfunktion über dem Niveau der natürlichen Netzunsymmetrie eingestellt wird. Es folgt ein Beispiel, wie durch den Einsatz gerichteter Gegensystem- Überstromschutzelemente innerhalb der GF-Funktion ein empfindlicher Erdfehlerschutz für Stromleitungen erreicht werden kann.

  • Seite 261: Gegensystemüberstromschutz

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 16. Parameter "EnRestrainCurr" auf "Ein" stellen 17. Parameter "RestrCurrInput" auf "PosSeq" stellen 18. Parameter "RestrCurrCoeff" auf den Wert 0,10 einstellen Falls erforderlich, kann diese Funktion zum Schutz von Stromleitungen in Richtungsvergleichsschutz-Schemata verwendet werden, wenn Kommunikationskanäle zum entfernten Ende der Stromleitung zur Verfügung stehen.
  • Seite 262 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung æ ö ç ÷ è ø (Gleichung 105) EQUATION1372 V1 DE wobei ist die Auslösezeit des Gegensystemüberstromrelais in Sekunden ist die Generatorleistungskonstante in Sekunden ist der gemessene Gegensystemstrom ist der Generatornennstrom Wird der Parameter x gemäß der folgenden Gleichung gleich dem maximalen Dauergegensystemnennwert des Generators definiert 0, 07 (Gleichung 106)
  • Seite 263 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung æ ö = × ç ÷ è ø (Gleichung 108) EQUATION1375 V1 DE wobei ist die Auslösezeit des abhängig verzögerten Überstromalgorithmus TOC/IDMT ist der Zeitmultiplikator (Parametereinstellwert) ist das Verhältnis zwischen dem Betrag des gemessenen Stroms und dem eingestellten Auslösestromwert A, B, C sind benutzerdefinierbare Koeffizienten, welche die Kurve zur Berechnung der abhängig...

  • Seite 264: Statorüberlastschutz Für Generatoren Gemäß Iec- Und Ansi-Norm

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Statorüberlastschutz für Generatoren gemäß IEC- und ANSI-Norm Es folgt ein Beispiel, wie eine GF-Funktion verwendet werden kann, um einen Statorüberlastschutz für einen Generator gemäß IEC- und ANSI-Norm einzurichten, bei dem der minimale Auslösestrom auf 116 % des Generatornennwerts einzustellen ist.
  • Seite 265 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Den dreiphasigen Strom des Generators mit einer GF-Instanz verbinden (z. B. GF01) Parameter CurrentInput auf den Wert "PosSeq" einstellen Bezugsstromwert auf den Generatornennstrom in Primärstromwerten (A) einstellen Eine Überstromstufe aktivieren (z. B. OC1) Parameter CurveType_OC1 auf den Wert "Programmable"...
  • Seite 266 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Der ordnungsgemäße Zeitablauf der so erstellten GF-Funktion kann mit einer Sekundäreinspeisung auf einfache Art verifiziert werden. Alle anderen Einstellungen können auf den Default-Werten verbleiben. Falls erforderlich, kann für die OC1-Stufe eine verzögerte Rücksetzzeit eingestellt werden, um den sicheren Betrieb der Funktion auch bei sich wiederholenden Überlastbedingungen zu gewährleisten Die anderen verfügbaren Schutzelemente können für andere Schutz- und...

  • Seite 267: Spannungsabhängiger Überstromschutz Für Generatoren Und Maschinentransformatoren

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung durch Aktivieren der OC2-Stufe mit einer eingestellten Auslösung von 200 % und einer Zeitverzögerung von 0,1 s ein einfacher aber wirkungsvoller Schutz gegen Leistungsschalter-Überschläge erreicht werden. Spannungsabhängiger Überstromschutz für Generatoren und Maschinentransformatoren Es folgt ein Beispiel, wie eine GF-Funktion verwendet werden kann, um eine spannungsabhängigen Überstromschutz für einen Generator einzurichten.

  • Seite 268: Erregungsausfallschutz Für Einen Generator

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Erregungsausfallschutz für einen Generator Es folgt eine Beispiel, wie durch den Einsatz eines gerichteten Mitsystem- Überstromschutzelements innerhalb der GF-Funktion ein Erregungsausfallschutz für einen Generator erreicht werden kann. Angenommen, dass aus den Generatorendaten die folgenden Werte berechnet wurden: •...

  • Seite 269: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung IEC05000535 V2 DE Abb. 88: Verlust der Erregung 4.9.1.3 Einstellparameter Tabelle 76: CVGAPC Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus CurrentInput MaxPh Wahl des Stromes, der in der Funktion...
  • Seite 270 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung VoltageInput MaxPh Wahl der Spannung, die in der Funktion benutzt wird Mitsystem -Gegensystem -3*Nullsystem MaxPh MinPh UnsymPh L1-L2 L2-L3 L3-L1 MaxPh-Ph MinPh-Ph UnsymPh-Ph UBase 0.05 - 2000.00 0.05 400.00 Bezugsspannung...
  • Seite 271 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung tDef_OC1 0.00 - 6000.00 0.01 0.50 UMZ Zeitverzögerung der OC1 k_OC1 0.05 - 999.00 0.01 0.30 Zeitmultiplikator für AMZ-Kennlinie für tMin_OC1 0.00 - 6000.00 0.01 0.05 minimale Auslösezeit AMZ Kennlinien für VCntrlMode_OC1 Spgs.
  • Seite 272 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung tMin_OC2 0.00 - 6000.00 0.01 0.05 Minimale Auslösezeit AMZ Kennlinien für VCntrlMode_OC2 Spgs. kontr. Betriebsart für spannungsgesteuerte Bin. kontr. Überstromfunktion OC2 Volt/Input control VDepMode_OC2 Stufe Stufe Spannungsgesteuerte Betriebsart für Rampe OC2 (Stufe, Rampe)
  • Seite 273 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung StartVolt_OV1 2.0 - 200.0 150.0 Schwellwert für Überspannungsfunktion von OV1 in % von UBase CurveType_OV1 Auswahl der Auslösecharakteristik für AMZ-Kennlinie A AMZ-Kennlinie B AMZ-Kennlinie C Prog. AMZ-Kennl. tDef_OV1 0.00 - 6000.00 0.01...
  • Seite 274 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung CurveType_UV2 Auswahl der Auslösekennlinie für UV2 AMZ-Kennlinie A AMZ-Kennlinie B Prog. AMZ-Kennl. tDef_UV2 0.00 - 6000.00 0.01 1.00 Auslöseverzögerung in Sek. bei UMZ-be‐ triebart von UV2 tMin_UV2 0.00 - 6000.00 0.01...
  • Seite 275 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung B_OC2 0.000 - 99.000 0.001 0.000 Parameter B für benutzerdefinierte Kenn‐ linie für OC2 C_OC2 0.000 - 1.000 0.001 1.000 Parameter C für benutzerdefinierte Kenn‐ linie für OC2 PR_OC2 0.005 - 3.000 0.001...

  • Seite 276: Überwachung Des Sekundärsystems

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung ResCrvType_UV1 Unverzögert Unverzögert Auswahl der Rückfallkennlinie für UV1 Positiver Integrator PlusMinus Integra‐ tResetDef_UV1 0.00 - 6000.00 0.01 0.00 Rückfallzeit in Sek. für UMZ-kennlinie von UV1 tResetIDMT_UV1 0.00 - 6000.00 0.01 0.00...

  • Seite 277: Anwendung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.10.1.1 Anwendung Unterbrochene oder kurzgeschlossene Stromwandlerkerne können das unerwünschte Auslösen von vielen Schutzfunktionen - wie beispielsweise der Differential-, Erdfehlerstrom- und Gegensystemstromfunktionen - zur Folge haben. Wenn Ströme von zwei unabhängigen, die gleichen Primärströme messenden 3- phasigen Stromwandler bzw.

  • Seite 278: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.10.1.3 Einstellparameter Tabelle 78: CCSRDIF Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Aus / Ein IBase 1 - 99999 3000 Bezugsstrom IMinOp 5 - 200 Minimaler Auslösedifferenzstrom in % von IBase Tabelle 79: CCSRDIF Gruppeneinstellungen (erweitert)

  • Seite 279: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die in die Gerät-Produkte integrierte Spannungswandlerausfall- Überwachungsfunktion kann auf der Grundlage von externen Binärsignalen vom Spannungswandlerschutzschalter bzw. vom Leitungstrenner aktiviert werden. Bei den ersteren wird die Auslösung aller spannungsabhängigen Funktionen beeinflusst, während bei den letzteren die Distanzschutzfunktionen nicht blockiert werden.

  • Seite 280: Einstellen Der Allgemeinen Parameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Strom- und Spannungsmesselemente muss - je nach den Betriebsbedingungen des Systems - immer mit einem Sicherheitsspielraum von 10 bis 20 % eingestellt werden. Achten Sie insbesondere auf die Unsymmetrie der Messgrößen, wenn die Funktion bei längeren, nicht transponierten Leitungen, Leitungen mit Mehrfachkreisen usw.
  • Seite 281 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Nullsystem-Algorithmus Der Relais-Einstellwert 3U0> ist als Prozentsatz der Bezugsspannung UBase gegeben, wobei UBase die primäre Bezugsspannung ist, normalerweise die primäre Nennspannung des Spannungswandlers. Die Einstellung von 3U0> sollte nicht niedriger als gemäß der Gleichung gewählt werden.

  • Seite 282: Erkennen Von Strom/Spannungslosen Leitungen

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung ISet prim > = × IBase (Gleichung 118) EQUATION1524 V1 DE Stellen Sie den Betriebsartenwähler OperationDUDI auf Ein, wenn die Gradienten- Funktion wirksam sein soll. Die Stromschwelle IPh> muss niedriger als IMinOp für die Distanzschutzfunktion eingestellt werden.

  • Seite 283: Steuerung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung DU> 1 - 100 Schwellwert für Spannungsänderungser‐ kennung in % von UBase DI< 1 - 100 Schwellwert für Stromänderungserken‐ nung in % von IBase UPh> 1 - 100 Schwellwert für Leiterspannung in % von UBase IPh>...

  • Seite 284: Synchronüberprüfung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die Synchronisierungsfunktion misst die Differenz zwischen U-line und U-bus. Sie aktiviert einen Schließbefehl für den Leistungsschalter, wenn der berechnete Schließwinkel mit dem gemessenen Phasenwinkel übereinstimmt und gleichzeitig die folgenden Bedingungen erfüllt sind: •...
  • Seite 285 Synchronüberprüfung-Funktion beinhaltet auch ein eingebautes Schema für die Spannungsauswahl, das eine einfache Applikation in allen Arten von Sammelschienenanordnungen erlaubt. en04000179.vsd IEC04000179 V1 DE Abb. 89: Zwei miteinander verbundene Stromversorgungssysteme Abbildung zeigt zwei miteinander verbundene Stromversorgungssysteme Die Wolke bedeutet, dass die Verbindung weiter entfernt bestehen kann, d.h. als schwache Verbindung über andere Stationen.

  • Seite 286: Überprüfung Der Zuschaltung

    FreqDiffM < 3 - 1000 mHz FreqDiffA < 3 - 1000 mHz en07000090.vsd IEC07000090 V1 DE Abb. 90: Prinzip der Synchronüberprüfung-Funktion Überprüfung der Zuschaltung Der Hauptzweck der Überprüfung der Zuschaltung besteht in der Ermöglichung des kontrollierten Wiederanschließens von getrennten Leitungen und Sammelschienen an zugeschaltete Leitungen und Sammelschienen.
  • Seite 287 UMaxEnerg < 80 - 140 % of Ub en07000091.vsd IEC07000091 V1 DE Abb. 91: Prinzip der Überprüfung der Zuschaltung Die Zuschaltüberprüfung kann über den Leistungsschalter in die Richtung von DLLB (Dead Line Live Bus), die Richtung von DBLL (Dead Bus Live Line) oder in beide Richtungen arbeiten.
  • Seite 288 Wenn der PSTO-Eingang benutzt wird, der mit dem Lokal/Fernschalter an der LHMI verbunden ist, kann auch vom HMI-System der Station aus - in der Regel ABB Microscada über IEC 61850-Kommunikation - gewählt werden. Das Anschlussbeispiel für die Auswahl des manuellen Zuschaltmodus ist in der Abbildung gezeigt.

  • Seite 289: Anwendungsbeispiele

    MENMODE SWPOSN NAME2 NAME3 NAME4 en07000118.vsd IEC07000118 V1 DE Abb. 92: Auswahl der Zuschaltrichtung von einem LHMI-Symbol über einen Wählschalter-Funktionsblock. 4.11.1.2 Anwendungsbeispiele Der Synchronüberprüfungs-Funktionsblock kann auch in einigen Freiluft- Schaltanlagen genutzt werden, jedoch mit anderen Parametereinstellungen. Nachfolgend einige Beispiele für die Verbindung von unterschiedlichen Anordnungen mit den Analogeingängen des Geräts und dem Funktionsblock (SPN)

  • Seite 290: Einzelleistungsschalter Mit Einzelner Sammelschiene

    MENMODE PHDIFFME MODEAEN MODEMEN en07000092.vsd IEC07000092 V1 DE Abb. 93: Schaltung des Synchronüberprüfungs-Funktionsblocks in einer Anordnung mit Einfach-Sammelschiene Abbildung zeigt die Schaltungsprinzipien. Für die Synchronüberprüfungs und Funktion "Überprüfung der Zuschaltung" (SPN1) gibt es an jeder Seite des Leistungsschalters einen Spannungswandler (VT). Die Verbindungen des Spannungswandlerkreises sind direkt;...
  • Seite 291 MODEMEN Fuse Line en07000093.vsd IEC07000093 V1 DE Abb. 94: Schaltung des Synchronüberprüfungs-Funktionsblocks in einer Anordnung mit Einzelleistungsschalter, Doppel-Sammelschiene und externer Spannungswahl Bei dieser Anordnungsart ist keine interne Spannungsauswahl erforderlich. Die Spannung wird über externe Relais ausgewählt, die in der Regel gemäß Abbildung geschaltet sind.
  • Seite 292 MODEMEN Fuse Line en07000095.vsd IEC07000095 V1 DE Abb. 95: Schaltung des Synchronisierungsprüfungs-Funktionsblocks in einer Anordnung mit Einzelleistungsschalter, Doppel- Sammelschiene und interner Spannungswahl Wird interne Spannungswahl benötigt, sind zwei Analogeingangsmodule AIM 1 (TRM+ADM) und AIM 2 (TRM+ADM) erforderlich. Die Anschlüsse des Spannungswandlerkreises sind aus der Abbildung ersichtlich.
  • Seite 293 PHDIFFME MODEAEN MODEMEN en07000096.vsd IEC07000096 V1 DE Abb. 96: Spannungsanschlüsse in einer Doppelleistungsschalter-Anordnung Für eine Doppelleistungsschalter-Anordnung werden zwei Funktionsblöcke SPN1 und SPN2 benötigt. Es ist keine Spannungswahl erforderlich, weil die beiden Sammelschienen-Bezugsspannungen UREF1 (CH10) und UREF2 (CH11) den beiden Leistungsschaltern gemäß Abbildung als Referenz dienen.

  • Seite 294: Eineinhalb-Leistungsschalter

    ULN1FF UOKSC ULN2OK UDIFFSC ULN2FF FRDIFFA STARTSYN PHDIFFA TSTSYNCH FRDIFFM TSTSC PHDIFFM TSTENERG UDIFFME AENMODE FRDIFFME MENMODE PHDIFFME MODEAEN MODEMEN Tie CB en07000097.vsd IEC07000097 V1 DE Abb. 97: Spannungsanschlüsse in einer Eineinhalb-Leistungsschalter- Anordnung für das IED der Leitung 1 Applikationshandbuch...
  • Seite 295 MODEAEN MODEMEN Tie CB en07000098.vsd IEC07000098 V1 DE Abb. 98: Spannungsanschlüsse in einer Eineinhalb-Leistungsschalter- Anordnung für das IED der Leitung 2 Das Beispiel zeigt die Nutzung der Synchronisierungsprüfungs- Funktion für den Sammelschienen-Kuppelschalter in beiden Leitungs-IED. Diese richtet sich nach der Anordnung der Wiedereinschaltung und des manuellen Schließens.
  • Seite 296 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung bezüglich der Anschlüsse und Konfigurationen die folgenden Regeln einzuhalten: Normalerweise ist die Geräteposition mit Kontakten verbunden, die sowohl die offenen (B-Typ) als auch die geschlossenen (A-Typ) Positionen zeigen. Sammelschienen-Leistungsschalter: • B1QOPEN/CLD = Position des Sammelschienen-Kuppelschalters und der Trenner •...

  • Seite 297: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.11.1.3 Einstellrichtlinien Die Parameter für die Synchronisierung, Synchronisierungsprüfung und Funktion "Überprüfung der Energetisierung" (SYN) werden über die lokale HMI bzw. den Schutz- und Steuerungs-Manager des IED (PCM 600) im PCM eingestellt. Siehe die Tabelle "Einstellparameter"...
  • Seite 298 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die URatio ist definiert als URatio=Sammelschienenspannung/Leitungsspannung. Eine typische Anwendung dieser Einstellung dient der Kompensierung der Spannungsdifferenz, die verursacht wird, wenn man die Sammelschienenspannung Phase-Phase und die Leitungsspannung phasenneutral anschließen möchte. Dann sollten SelPhaseBusx auf Phase-Phase und URatio auf sqr3=1,73 eingestellt werden.
  • Seite 299 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung beim eingestellten Wert für die Phasenwinkeldifferenz schließen, der 35 Grad vom korrekten Winkel abweichen kann. Hinweis! Die FreqDiffMin ist auf den gleichen Wert wie FreqDiffM bzw. FreqDiffA für die Synchronisierungsprüfungs-Funktion in Abhängigkeit davon, ob die Funktionen für das manuelle Auslösen, die Wiedereinschaltung oder beides zusammen genutzt werden, einzustellen.
  • Seite 300 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung mit Synchronismusüberprüfung erwartet wird, eingestellt werden. Ein typischer Wert könnte 80 % der Bezugsspannung sein. UDiff Einstellung der Spannungsdifferenz zwischen Leitung und Sammelschiene. FreqDiffM und FreqDiffA Die Einstellungen für die Frequenzdifferenz-Werte FreqDiffM und FreqDiffA sind in Abhängigkeit von den Bedingungen im Netz zu wählen.
  • Seite 301 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Aus, die Energetisierungsfunktion ist deaktiviert. • DLLB Dead Line Live Bus: Die Leitungsspannung liegt unter dem eingestellten Wert für ULowLineEnerg, die Sammelschienenspannung über dem eingestellten Wert für UHighBusEnerg. • DBLL Dead Bus Live Line: Die Sammelschienenspannung liegt unter dem eingestellten Wert für ULowBusEnerg, die Leitungsspannung über dem eingestellten Wert für UHighLineEnerg.
  • Seite 302 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Wird der Parameter auf Ein gestellt, ist das manuelle Schließen aktiviert, wenn die Leitungs- und die Sammelschienenspannung unter ULowLineEnerg bzw. ULowBusEnerg liegen und ManEnerg auf DLLB, DBLL oder Beides gesetzt ist. UMaxEnerg Diese Einstellung wird zum Blockieren des Schließens genutzt, wenn die Spannung an der stromführenden Seite über dem für UMaxEnerg eingestellten Wert liegt.

  • Seite 303: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung diesen Vorverarbeitungsblock nicht für andere Spannungsfunktionen verwenden). • Schließen Sie diese Sammelschienenspannung (d.h. UL2L3 ) als den zweiten Analogeingang dieses Vorverarbeitungsblocks im Signalmatrix- Tool an. • Belassen Sie alle anderen Analogeingänge in diesen Vorverarbeitungsblock im Signalmatrix-Tool unverbunden.
  • Seite 304 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung SelPhaseLine1 Phase für Abgang 1 selektieren L1-L2 L2-L3 L3-L1 SelPhaseLine2 Phase für Abgang 2 selektieren L1-L2 L2-L3 L3-L1 CBConfig Keine Spg. gew. Keine Spg. gew. Leistungsschalter Konfiguration anwäh‐ 1 1/2 SS-LS 1 1/2 SS-LS (alt.) mittlerer LS...

  • Seite 305: Wiedereinschaltautomatik (Rrec, 79)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung FreqDiffM 0.003 - 1.000 0.001 0.010 Frequenzdifferenzgrenze zwischen Sam‐ melschiene und Abgang Manuell PhaseDiffA 5.0 - 90.0 Grad 25.0 Phasenverschiebungsdifferenzgrenze zwischen Sammelschiene und Abgang Auto PhaseDiffM 5.0 - 90.0 Grad 25.0...

  • Seite 306: Anwendung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.11.2.1 Anwendung Die automatische Wiedereinschaltung ist eine bewährte Methode zur Wiederherstellung des Betriebes in einem Stromversorgungssystem nach vorübergehenden Leitungsfehlern. Bei der Mehrzahl der Leitungsfehler handelt es sich um Lichtbogenüberschläge, die von Natur aus transient sind. Wird die Stromleitung durch die Auslösung des Leitungsschutzes und der Leitungsleistungsschalter abgeschaltet, wird der Bogen deionisiert und seine Fähigkeit, die Spannung mit einer geringfügig variablen Höhe zu halten, wieder...
  • Seite 307 WE-Öffnungszeit einstellen Erholungszeit Wiedereins- chaltfunktion en04000146.vsd IEC04000146 V1 DE Abb. 99: Einmalige automatische Wiedereinschaltung bei permanentem Fehler Die 1-phasige Auslösung und 1-phasige automatische Wiedereinschaltung sind eine Möglichkeit zur Begrenzung der Auswirkungen eines 1-phasigen Leitungsfehlers auf den Betrieb des Stromversorgungssystems. Insbesondere bei höheren Spannungen handelt es sich in der Mehrzahl um 1-phasige Fehler (etwa 90...
  • Seite 308 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Zuschalt-Überprüfung - wie beispielsweise der Prüfung von Leitungen oder Sammelschienen auf Stromlosigkeit - vorgenommen werden. Während der einpoligen Pausenzeit gibt es einen äquivalenten "Reihen"-Fehler im System, der im Fließen eines Nullstromes resultiert. Von daher müssen die Nullstrom- Schutzeinrichtungen (Erdfehlerschutz) mit der einpoligen Auslösung und der Wiedereinschaltung koordiniert werden.
  • Seite 309 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Wiedereinschaltung kann so eingestellt werden, dass sich entweder eine schnelle Wiedereinschaltung (HSAR) oder eine langsame Wiedereinschaltung (DAR) ergibt. Die Abkürzungen HSAR und DAR werden meistens für die 3-phasige Wiedereinschaltung verwendet, da die 1-phasige immer schnell erfolgt, um die Aufrechterhaltung des unsymmetrischen Zustandes zu vermeiden.

  • Seite 310: Ein- Und Ausschalten Der Wiedereinschaltfunktion

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung dessen Start verbunden sein. Diese Blockierung kann beispielsweise von der laufenden AR ausgeführt werden. Bei der Anwendung der ein- und/oder 3-phasigen Wiedereinschaltung gibt es eine Vielzahl von Fällen, in denen die Auslösung auf jeden Fall 3-phasig sein muss. Einige Beispiele hierfür sind:·...

  • Seite 311: Starteinleitung Der Wiedereinschaltung Von "Leistungsschalter Offen" Position

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Starteinleitung der Wiedereinschaltung und Bedingungen für den Start eines Wiedereinschaltzyklus. Die übliche Methode des Startens eines Wiedereinschaltungszyklus bzw. einer Sequenz ist das Auslösen durch den Leitungsschutz mittels Anlegen eines Signals an den Eingang START. Startsignale können entweder Generalauslösungen oder nur die Bedingungen für eine Differential-, Distanzschutz Zone 1- und unterstützte Distanzschutz Auslösung sein.

  • Seite 312: Steuerung Der Wiedereinschalt-Pausenzeit Für Versuch

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Auslösung von verzögerten Distanzschutzzonen • Auslösung von Reserveschutzfunktionen • Auslösung von Leistungsschalterversager-Funktion • Auslösemitnahme von Leistungsschalterversager-Funktion der Gegenseite • Sammelschienenschutz-Auslösung In Abhängigkeit vom oben gewählten Startprinzip (allgemeine oder nur unvezögerte Auslösung) könnten die verzögerten und Reservezonen nicht erforderlich sein.
  • Seite 313 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung phasigen Wiedereinschaltungen. Da 2-phasige Auslösungen in der Regel nicht vorgesehen sind, gibt es auch keine 2-phasige Wiedereinschaltung. Die Entscheidung wird auch im Auslösungs-Funktionsblock (TR) getroffen, wo die Einstellung 3Ph, 1/3Ph (oder 1/2/3Ph) zu wählen ist. FirstShot=3ph (normale Einstellung für einen einzelnen 3-phasigen Versuch) 3-phasige Wiedereinschaltung, ein bis fünf Versuche gemäß...
  • Seite 314 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung "Bereit" und das Signal AKTIV zurückgesetzt. Scheitert der erste Wiedereinschaltversuch, wird eine 3-phasige Auslösung eingeleitet, auf die -sofern ausgewählt - eine 3-phasige Wiedereinschaltung folgen kann. FirstShot=1/2ph: 1- oder 2-phasige Wiedereinschaltung im ersten Versuch.

  • Seite 315: Externes Auswählen Des Wiedereinschaltungsmodus

    Binäreingang zum integeren Funktionsblock (B16I) verbunden ist. Wenn der PSTO-Eingang benutzt wird, der mit dem Lokal/Fernschalter an der LHMI verbunden ist, kann auch vom HMI-System der Station aus - in der Regel ABB Microscada über IEC 61850-Kommunikation - gewählt werden. Applikationshandbuch...

  • Seite 316: Impulsgabe Des Leistungsschalterschließbefehls Und Zählers

    NAME1 MODEINT SWPOSN NAME2 en07000119.vsd IEC07000119 V1 DE Abb. 100: Auswahl der Wiedereinschaltungsmodus von einem LHMI-Symbol über einen Wählschalter-Funktionsblock. Zeitglied "Wiedereinschaltung zurücksetzen" Mit dem Rücksetz-Zeitglied "tReclaim" wird die Zeit definiert, die von der Ausgabe des Wiedereinschaltbefehls bis zum Rücksetzen der Wiedereinschaltfunktion benötigt wird.

  • Seite 317: Initialisierung Der Sperre

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung den ersten Versuch können nicht mehr gestartet werden. Je nach eingestellter Zahl der Wiedereinschaltversuche können weitere Versuche durchgeführt werden oder die Wiedereinschaltsequenz ist beendet. Nach Ablauf des Rücksetz- (Erhol-)Zeitglieds wird die Wiedereinschaltfunktion zurückgesetzt, der Leistungsschalter bleibt aber offen.
  • Seite 318 Beispiel für eine Sperrenlogik. BJ-TRIP INHIBIT SOTF-TRIP UNSUCCL SMBO Lock-out RXMD1 TRBU MAIN ZAK CLOSE CLOSE COMMAND en05000315.vsd IEC05000315-WMF V1 DE Abb. 101: Sperre mit externem Sperrrelais BJ-TRIP INHIBIT SOTF-TRIP UNSUCCL SETLKOUT CLLOUT SOFTWARE RESET LOCK-OUT RSTLOUT OR IO RESET BJTRIP...

  • Seite 319: Automatische Fortsetzung Der Wiedereinschaltsequenz

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung dann gestoppt. Statt dessen wird das Zeitglied t1 3Ph für die 3-phasige Wiedereinschaltung von null gestartet. Die Sequenz wird als 3-phasige Wiedereinschaltsequenz fortgesetzt, wenn sie ein ausgewählter alternativer Modus für die Wiedereinschaltung ist. Der zweite Fehler, der 1-phasig sein kann, wird 3-phasig ausgelöst, weil das Auslösemodul (TR) im Gerät einen Umschlagfehler-Zeitglied besitzt, das gewährleistet, dass der zweite Fehler immer 3-phasig ausgelöst wird.

  • Seite 320: Starths, Starten Der Hochgeschwindigkeits-Wiedereinschaltung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung EIN und AUS Diese Eingänge können mit Binäreingängen oder einem Kommunikationsschnittstellenblock für die externe Steuerung verbunden werden. START Sie sollten mit der Auslöseausgangschutzfunktion, welche die Wiedereinschaltungsfunktion startet, verbunden werden. Sie können auch mit einem Binäreingang zum Starten von einem externen Kontakt verbunden werden.
  • Seite 321 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Dieser ist, wenn erforderlich, mit der internen Synchrocheck-Funktion verbunden. Er kann auch mit einem Binäreingang für die Synchronisierung von einem externen Gerät verbunden werden. Wenn weder interne noch externe Synchronismus- oder Energetisierungs-Überprüfungen erforderlich sind, kann er mit einer permanent hohen Quelle - TRUE - verbunden werden.
  • Seite 322 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Wird zum Blockieren der Wiedereinschaltungsfunktion genutzt, wenn sich z. B. bestimmte Service-Bedingungen ergeben haben. Der Eingang ist normalerweise auf FALSCH gesetzt. Wird er benutzt, muss die Blockierung mittels AR- BLOCKOFF zurückgesetzt werden. BLOCKOFF Wird zum Entsperren der Wiedereinschaltungsfunktion genutzt, wenn diese wegen der Aktivierung des Eingangs AR-BLKON oder eines erfolglosen...

  • Seite 323: Andere Ausgänge

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Zeigt an, dass eine 1- oder 2-phasige Wiedereinschaltung abläuft. Es wird zum zeitweiligen Blockieren eines Erdfehleres und/oder bei Polungsunstimmigkeiten während des 1- oder 2-phasigen Öffnungsintervalls genutzt. 3PT1, -3PT2, -3PT3, -3PT4 und -3PT5 Zeigt an, dass die Versuche 1-5 der Wiedereinschaltung ablaufen.
  • Seite 324 Leistungsschaltern, Doppelleistungsschaltern und Ringsammelschienen - wird die sequenzielle Wiedereinschaltung erreicht, indem man den beiden Leitungsunterbrechern unterschiedliche Prioriäten gibt. Siehe hierzu Abb. 105. Für eine Anordnung mit einem Leistungsschalter ist Priorität = Keine einzustellen. Bei einer Anordnung mit mehreren Leistungsschaltern gilt für den ersten Leistungsschalter, den Master, die Einstellung Priorität = Hoch und für den...
  • Seite 325 1PT1 TEF-BLOCK >1 2PT1 STARTHS 3PT1 3PT2 SKIPHS 3PT3 SOTF-TRIP TRSOTF 3PT4 >1 ZM1--TRIP 3PT5 THOLHOLD TRIP-TR2P TR2P TRIP-TR3P TR3P SYN-AUTOOK SYNC WAIT RSTCOUNT WFMASTER en04000136.vsd IEC04000136 V1 DE Abb. 104: Beispiel für I/O-Signalverbindungen in einer 1-phasigen Wiedereinschaltfunktion Applikationshandbuch...

  • Seite 326: Parametereinstellungen Des Wiedereinschalters

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung IEC04000137 V1 DE Abb. 105: Zusätzliche Ein- und Ausgangssignale in einer Anordnung mit mehreren Leistungsschaltern Parametereinstellungen des Wiedereinschalters Applikationshandbuch...

  • Seite 327: Betrieb

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Betrieb Der Betrieb der Wiedereinschaltfunktion kann ein- und ausgeschaltet werden. Die Einstellung "externe Steuerung" ermöglicht deren Ein- und Ausschalten unter Verwendung eines externen Schalters über die Ein- und Ausgabekarten bzw. Kommunikations-Ports. NoOfShots, Anzahl der Wiedereinschaltungsversuche Bei der Stromübertragung wird meist 1 Versuch genutzt.
  • Seite 328 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Es kann sein, dass der Kommunikations-Link in einem selektiven (nicht strikten) Leitungsschutzschema - wie zum Beispiel ein Kraftleitungsträger (PLC)-Link - nicht immer verfügbar ist. Ist er verloren, kann das eine verzögerte Auslösung an einem Ende einer Leitung zur Folge haben.
  • Seite 329 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung abzudecken, der gegeben ist, wenn ein LS manuell während der "Wiedereinschaltungs-Pausenzeit" geschlossen wird, bevor die Wiedereinschaltungsfunktion ihren Befehl zum Schließen des LS ausgegeben hat. tCBClosedMin Eine typische Einstellung ist 5,0 s. Wenn der LS nicht mindestens für diese Minimalzeit geschlossen war, wird kein Wiedereinschaltungsstart akzeptiert.

  • Seite 330: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die normale Einstellung ist keine Prfg LS Posi. Das Ereignis "Wiedereinschaltung erfolglos" wird dann durch eine neue Auslösung innerhalb der Rücksetzzeit nach dem letzten Wiedereinschaltungsversuch bestimmt. Wenn man bei ausbleibender Reaktion des LS auf den Schließbefehl CLOSECB das Signal UNSUCCL (erfolgloses Schließen) haben möchte, kann man UnsucClByCBCheck= CBCheck setzen und tUnsucCl beispielsweise auf 1,0 s einstellen.
  • Seite 331 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung tUnsucCl 0.00 - 6000.00 0.01 30.00 Wartezeit bis erfolgreich/nicht erfolgreich erkannt wird Priority Kein Kein Wahl der Priorität bei mehreren Wieder‐ Niedrig einschaltgeräten (Master/Slave): Aus/ Hoch Niedrig/Hoch tWaitForMaster 0.00 - 6000.00...

  • Seite 332: Schaltgerätesteuerung (Apc)

    Schaltgerätesteuerung Befehle empfängt. Die Befehle an ein Schaltgerät können von der Netzleitstelle (CC), dem Stationsrechner, oder der lokalen HMI an der Vorderseite des IED initiiert werden. IEC05000115 V1 DE Abb. 106: Funktionen der Schaltgerätesteuerung im Überblick Features der Schaltgerätesteuerungsfunktion: •...
  • Seite 333 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Substitution von Stellungsanzeigen • Überbrücken von Verriegelungsfunktionen • Überbrücken der Synchronisierungsprüfung • Überwachung der Pol-Nichtübereinstimmung • Schaltspielzähler • Zwischenstellungsunterdrückung Die Schaltgerätesteuerung wird über eine Vielzahl von Funktionsblöcken mit den folgenden Bezeichnungen realisiert: •...

  • Seite 334: Feldsteuerung (Qcbay)

    SCSWI SXSWI SCILO en05000116.vsd IEC05000116 V1 DE Abb. 107: Signalfluss zwischen den Funktionsblöcken der Schaltgerätesteuerung Feldsteuerung (QCBAY) Diese Funktion wird zur Handhabung der Auswahl des Bedienerplatzes pro Feld genutzt. Die Funktion gibt die Erlaubnis für den Betrieb von zwei Orten aus, d.h.

  • Seite 335: Schaltsteuerung (Scswi)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Für die Funktion ist in der IEC 61850 keine entsprechende Funktionalität definiert. Dies bedeutet, dass diese Funktion als ein lieferantenspezifischer logischer Knoten enthalten ist. Schaltsteuerung (SCSWI) Die Schaltsteuerung SCSWI initialisiert und überwacht alle Funktionen zur korrekten Auswahl und Bedienung der Primärschaltgeräte.
  • Seite 336 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Diese Funktion soll den aktuellen Status der Positionen liefern und die Steuerungsoperationen ausführen, d.h. alle Befehle über die Ausgangsbaugruppen an das Primärschaltgerät weiterleiten sowie die Schaltoperation und -position überwachen. Der Schalter hat diese Funktionalität: •...
  • Seite 337 Die Information in Bezug auf eine gültige Übertragung über Stationsbus muss ebenfalls empfangen worden sein. IEC05000117 V1 DE Abb. 108: Applikationsprinzipien der Reservierung über den Stationsbus Die Reservierung kann auch mit externer Verdrahtung gemäß dem Applikationsbeispiel in der Abbildung realisiert werden.

  • Seite 338: Wechselwirkung Zwischen Modulen

    SCSWI RES_EXT SELECTED anderen SCSWI im Feld en05000118.vsd IEC05000118 V1 DE Abb. 109: Applikationsprinzipien der Reservierung mit externer Verdrahtung Die Lösung in Abbildung kann auch über den Stationsbus gemäß dem Applikationsbeispiel in der Abbildung realisiert werden. Die in den Abbildung gezeigten Lösungen haben im Vergleich zur Lösung in...
  • Seite 339 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Schnittstelle zum Antrieb eines Gerätes. Dazu gehören sowohl das Handling als auch die Steuerung der Position. • Der Leistungsschalter SXCBR ist die Prozessschnittstelle zum Leistungsschalter für die Schaltgerätesteuerungsfunktion. • Der Schalter SXSWI ist die Prozessschnittstelle zum Trenner oder Erdungsschalter für die Schaltgerätesteuerungsfunktion.

  • Seite 340: Einstellrichtlinien

    (Schaltsteuerung) steuerung) Geschlossen/Geöffnet Position en05000120.vsd IEC05000120 V1 DE Abb. 111: Beispiel-Übersicht zu den Wechselwirkungen zwischen den Funktionen in einem typischen Feld 4.11.3.3 Einstellrichtlinien Die Einstellparameter für die Funktion "Schaltgerätesteuerung" werden über die lokale HMI bzw. den Schutz- und Steuerungs-Manager des IED (PCM 600) eingestellt.
  • Seite 341 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Feldsteuerung (QCBAY) Ist der Parameter AllPSTOValid auf "Keine Priorität" gestellt, werden alle Absender von "Lokal" und "Fern" ohne Priorität akzeptiert. Schaltsteuerung (SCSWI) Der Parameter CtlModel spezifziert den Typ des Steuerungsmodells gemäß IEC 61850.

  • Seite 342: Feldreserve (Qcrsv)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung tPoleDiscord ist die erlaubte Schaltergleichlaufzeit bei Steuerung von drei 1- phasigen Leistungsschaltern. Bei Diskrepanz wird ein Ausgangssignal zur Nutzung für Auslösung oder Alarm aktiviert. Schalter (SXCBR/SXSWI) tStartMove ist die Überwachungszeit für das "Loslaufen" einens Schaltgerätes nach einem Schaltbefehl.
  • Seite 343 Stufe Standard Beschreibung CtlModel Dir Norm SBO Enh spezifiziert den Typ des Steuerungsmo‐ SBO Enh(ABB) dels entsp. IEC61850 Dir Norm (ABB) SBO Enh PosDependent immer erlaubt immer erlaubt Erlaubnis zum Schalten abhängig von unzulässig 00/11 der Position tSelect 0.000 - 60.000 0.001...

  • Seite 344: Verriegelung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung tOpenPulse 0.000 - 60.000 0.001 0.200 Ausgangspulslänge für AUS-Befehl tClosePulse 0.000 - 60.000 0.001 0.200 Ausgangspulslänge für EIN-Befehl SwitchType Lasttrenner Trenner Schaltertyp Trenner Erdungsschalter Schnellerder Tabelle 90: QCRSV "Non Group"...
  • Seite 345 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung In diesem Dokument wird nur der erste Punkt behandelt, wobei auch nur die Bedingungen berücksichtigt sind, die durch andere Schaltgeräte als das zu steuernde gegeben sind. Dies bedeutet, dass Schaltverriegelungen durch Alarmmeldungen der Schaltgeräte im vorliegenden Dokument nicht enthalten sind. Trenner und Erdungsschalter verfügen über eine begrenzte Schaltkapazität.

  • Seite 346: Richtlinien Zur Konfiguration

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Verriegelungslogik werden die Signale zur Vermeidung von gefährlichen Aktivierungs bzw. Freigabe Bedingungen genutzt. Kann der Schaltzustand eines Schaltgerätes nicht bestimmt werden, wird kein Schalten zugelassen. Bei Schaltern mit individueller Auslösungsvorrichtung pro Phase müssen bei der Evaluierung die möglichen Phasendiskrepanzen berücksichtigt werden.

  • Seite 347: Signale Von Der Umgehungssammelschiene

    1MRK 511 190-UDE B IED Anwendung WA1 (A) WA2 (B) WA7 (C) en04000478.vsd IEC04000478 V1 DE Abb. 112: Schaltanlagenanordnung ABC_LINE Die von anderen Feldern mit dem Modul ABC_LINE verbundenen Signale sind nachstehend beschrieben. Signale von der Umgehungssammelschiene Ableiten der Signale: Signal BB7_D_OP Alle Leitungstrenner an WA7 sind - außer im eigenen Feld - offen.

  • Seite 348: Signale Von Der Sammelschienenkupplung

    ..EXDU_BPB (bay n-1) en04000477.vsd IEC04000477 V1 DE Abb. 113: Signale von der Bypass-Sammelschiene in Leitungsfeld n. Signale von der Sammelschienenkupplung Wenn die Sammelschiene durch Längstrenner in Sammelschienenabschnitte unterteilt ist, könnte die Sammelschiene-Sammelschiene-Verbindung über den Längstrenner und den Sammelschienenkoppler innerhalb des anderen...
  • Seite 349 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Von jedem Sammelschienenkupplungsfeld (ABC_BC) werden diese Signale benötigt: Signal BC12CLTR Eine Kupplungs-Verbindung zwischen WA1 und WA2 besteht über die eigene Kupp‐ lungs-Verbindung. BC17OPTR Über die eigene Kupplungs-Verbindung besteht keine Kupplungs-Verbindung zwi‐ schen WA1 und WA7. BC17CLTR Eine Kupplungs-Verbindung zwischen WA1 und WA7 besteht über die eigene Kupp‐...
  • Seite 350 EXDU_DC (B1B2) EXDU_BC (sect.2) en04000480.vsd IEC04000480 V1 DE Abb. 115: Signale zu einem Leitungsfeld im Abschnitt 1 von den Sammelschienenkupplungsfeldern in jedem Abschnitt Für ein Leitungsfeld im Abschnitt 2 sind durch Tauschen von der Bezeichnung Abschnitt 1 zu Abschnitt 2 und umgekehrt die gleichen Bedingungen wie oben gültig.

  • Seite 351: Verriegelung Für Sammelschienenkupplungsfeld (Abc_Bc)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung aus gesetzt, indem die entsprechenden Moduleingänge wie folgt belegt werden: Im Funktionsblockdiagramm sind 0 und 1 mit 0=FALSE and 1=TRUE bezeichnet: • QB7_OP = 1 • QB7-CL = 0 • QC71_OP = 1 •...

  • Seite 352: Signale Von Allen Einspeisefeldern

    Umgehungssammelschiene benutzt werden. WA1 (A) WA2 (B) WA7 (C) QB20 en04000514.vsd IEC04000514 V1 DE Abb. 116: Schaltfeldanordnung ABC_BC Konfiguration Die von den anderen Feldern mit dem Sammelschienenkupplungs-Modul ABC_BC verbundenen Signale sind nachstehend beschrieben. Signale von allen Einspeisefeldern Ableiten der Signale:...
  • Seite 353 . . . EXDU_12 (bay n-1) en04000481.vsd IEC04000481 V1 DE Abb. 117: Signale aus beliebigen Feldern im Sammelschienenkupplungsfeld n Wenn die Sammelschiene durch Längstrenner in Sammelschienenabschnitte unterteilt ist, werden die Signale BBTR parallel verbunden - sofer beide Längstrenner geschlossen sind. Somit ist der projektspezifischen Grundlogik für BBTR oben folgende Logik hinzuzufügen:...
  • Seite 354 EXDU_DC (B1B2) EXDU_12 (sect.2) en04000483.vsd IEC04000483 V1 DE Abb. 119: Signale zu einem Sammelschienenkupplungsfeld im Abschnitt 1 von allen Feldern in jedem Abschnitt Für ein Sammelschienenkupplungsfeld im Abschnitt 2 sind durch Tauschen der Bezeichnung von Abschnitt 1 in Abschnitt 2 und umgekehrt die gleichen Bedingungen wie oben gültig.
  • Seite 355 Sektion 2 (WA1)A1 (WA2)B1 (WA7)C A1A2_DC(BS) B1B2_DC(BS) ABC_BC ABC_BC en04000484.vsd IEC04000484 V1 DE Abb. 120: Durch Längstrenner (Leistungsschalter) unterteilte Sammelschienen Ableiten der Signale: Signal BC_12_CL Eine weitere Kupplungs-Verbindung besteht zwischen WA1 und WA2. VP_BC_12 Der Schaltgerätestatus für BC12 ist gültig. EXDU_BC Kein Übertragungsfehler aus einem Sammelschienenkupplungsfeld (BC).

  • Seite 356: Konfigurations-Einstellung

    & EXDU_DC (B1B2) EXDU_BC (sect.2) en04000485.vsd IEC04000485 V1 DE Abb. 121: Signale zu einem Sammelschienenkupplungsfeld im Abschnitt 1 von einem Sammelschienenkupplungsfeld in einem anderen Abschnitt Für ein Sammelschienenkupplungsfeld im Abschnitt 2 sind durch Tauschen der Bezeichnung von Abschnitt 1 in Abschnitt 2 und umgekehrt die gleichen Bedingungen wie oben gültig.

  • Seite 357: Verriegelung Für Transformatorfeld (Ab_Trafo)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung gesetzt, indem die entsprechenden Moduleingänge wie folgt belegt werden: Im Funktionsblockdiagramm sind 0 und 1 mit 0=FALSE and 1=TRUE bezeichnet: • QB2_OP = 1 • QB2-CL = 0 • QB20_OP = 1 •...
  • Seite 358 QA2 und QC4 werden für diese Verriegelung nicht genutzt en04000515.vsd IEC04000515 V1 DE Abb. 122: Schaltfeldanordnung AB_TRAFO Die von anderen Feldern mit dem Modul AB_TRAFO verbundenen Signale sind nachstehend beschrieben. Signale von der Sammelschienenkupplung Wenn die Sammelschiene durch Längstrenner in Sammelschienenabschnitte unterteilt ist, könnte die Verbindung der Sammelschienenabschnitte über den...

  • Seite 359: Verriegelung Für Sammelschienenabschnitts

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die projektspezifische Logik für die Eingangssignale in Bezug auf die Sammelschienenkupplung ist die gleiche wie für die spezifische Logik für das Leitungsfeld (ABC_LINE): Signal BC_12_CL Eine Kupplungs-Verbindung besteht zwischen WA1 und WA2. VP_BC_12 Der Schaltgerätestatus für BC12 ist gültig.

  • Seite 360: Signale Von Allen Einspeisern

    WA1 (A1) WA2 (A2) en04000516.vsd A1A2_BS IEC04000516 V1 DE Abb. 124: Schaltfeldanordnung A1A2_BS Signale von allen Einspeisern Wenn die Sammelschiene durch Sammelschienenabschnitts-Leistungsschalter in Sammelschieneabschnitte geteilt ist und beide Leistungsschalter geschlossen sind, muss das Öffnen der Leistungsschalter blockiert werden, wenn auf der einen Seite der Sammelschienentrennung eine geschlossene Kupplung besteht und auf der anderen Sammelschienenabschnittseite ein Sammelschienenwechsel durchgeführt...

  • Seite 361: S1S2Optr

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Signal QB12OPTR QB1 bzw. QB2 oder beide ist/sind offen. VPQB12TR Die Schaltgerätestatusse von QB1 und QB2 sind gültig. EXDU_12 Kein Übertragungsfehler von dem Feld, das die oben genannten Angaben enthält. Von jedem Sammelschienenkupplungsfeld (ABC_BC) werden diese Signale benötigt: Signal BC12OPTR...
  • Seite 362 . . . EXDU_12 (bay n /sect.1) en04000490.vsd IEC04000490 V1 DE Abb. 126: Signale von allen Feldern für einen Sammelschienenabschnitt- Leistungsschalter zwischen den Abschnitten A1 und A2 Für einen Sammelschienenabschnitt-Leistungsschalter zwischen den Sammelschienen der Abschnitte B1 und B2 gelten diese Bedingungen:...

  • Seite 363: Exdu_Bs

    ..EXDU_12 (bay n /sect.1) en04000491.vsd IEC04000491 V1 DE Abb. 127: Signale von allen Feldern für einen Sammelschienenabschnitt- Leistungsschalter zwischen den Abschnitten B1 und B2 Konfigurations-Einstellung Wenn keine andere Sammelschiene über die möglichen Sammelschienenschleifen vorhanden ist, dann wird entweder die Verriegelung für den Leistungsschalter zum Öffnen von QA1 nicht benutzt oder der Status von BBTR auf "Offen"...

  • Seite 364: Verriegelung Für Längstrenner (A1A2_Dc)

    Sammelschienen verwendet werden, die einen Längstrenner beinhalten. WA1 (A1) WA2 (A2) A1A2_DC en04000492.vsd IEC04000492 V1 DE Abb. 128: Schaltfeldanordnung A1A2_DC Die von anderen Feldern mit dem Modul A1A2_DC verbundenen Signale sind nachstehend beschrieben. Signale in Einzelleistungsschalteranordnungen Wenn die Sammelschiene durch Längstrenner unterteilt ist, muss die Bedingung kein anderer Trenner mit dem Sammelschienenabschnitt verbunden durch eine projektspezifische Logik sichergestellt werden.
  • Seite 365 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Signal S1DC_OP Alle Trenner im Sammelschienenabschnitt 1 sind offen. S2DC_OP Alle Trenner im Sammelschienenabschnitt 2 sind offen. VPS1_DC Der Schaltgerätestatus der Trenner im Sammelschienenabschnitt 1 ist gültig. VPS2_DC Der Schaltgerätestatus der Trenner im Sammelschienenabschnitt 2 ist gültig. EXDU_BB Kein Übertragungsfehler von einem Feld, das die oben genannten Angaben enthält.
  • Seite 366 & ..EXDU_BB (bay n/sect.A1) en04000494.vsd IEC04000494 V1 DE Abb. 130: Signale von einem beliebigen Feld im Abschnitt A1 an einen Längstrenner Für einen Längstrenner gelten diese Bedingungen aus dem Sammelschienenabschnitt A2: QB1OPTR (bay 1/sect.A2) S2DC_OP .

  • Seite 367: Signale In Doppelleistungsschalteranordnungen

    & ..EXDU_BB (bay n/sect.B1) en04000496.vsd IEC04000496 V1 DE Abb. 132: Signale von einem beliebigen Feld im Abschnitt B1 an einen Längstrenner Für einen Längstrenner gelten diese Bedingungen aus dem Sammelschienenabschnitt B2: QB2OPTR (QB220OTR)(bay 1/sect.B2) S2DC_OP .
  • Seite 368 Sektion 2 (WA1)A1 (WA2)B1 A1A2_DC(BS) B1B2_DC(BS) DB_BUS DB_BUS DB_BUS DB_BUS en04000498.vsd IEC04000498 V1 DE Abb. 134: Durch Längstrenner (Leistungsschalter) unterteilte Sammelschienen Erläuterung der Signale: Signal S1DC_OP Alle Trenner im Sammelschienenabschnitt 1 sind offen. S2DC_OP Alle Trenner im Sammelschienenabschnitt 2 sind offen.
  • Seite 369 . . . & ..EXDU_DB (bay n/sect.A1) en04000499.vsd IEC04000499 V1 DE Abb. 135: Signale von Doppelleistungsschalterfeldern im Abschnitt A1 an einen Längstrenner Für einen Längstrenner gelten diese Bedingungen aus dem Sammelschienenabschnitt A2: QB1OPTR (bay 1/sect.A2) S2DC_OP .
  • Seite 370 . . . & ..EXDU_DB (bay n/sect.B1) en04000501.vsd IEC04000501 V1 DE Abb. 137: Signale von Doppelleistungsschalterfeldern im Abschnitt B1 an einen Längstrenner Für einen Längstrenner gelten diese Bedingungen aus dem Sammelschienenabschnitt B2: QB2OPTR (bay 1/sect.B2) S2DC_OP .

  • Seite 371: Verriegelung Für Sammelschienenerdungsschalter (Bb_Es)

    (WA1)A1 (WA2)B1 A1A2_DC(BS) B1B2_DC(BS) BH_LINE BH_LINE BH_LINE BH_LINE en04000503.vsd IEC04000503 V1 DE Abb. 139: Durch Längstrenner (Leistungsschalter) unterteilte Sammelschienen Die projektspezifische Logik ist die gleiche wie die für die Doppelleistungsschalterkonfiguration. Signal S1DC_OP Alle Trenner im Sammelschienenabschnitt 1 sind offen. S2DC_OP Alle Trenner im Sammelschienenabschnitt 2 sind offen.
  • Seite 372 B1B2_DC(BS) BB_ES ABC_BC BB_ES ABC_LINE AB_TRAFO ABC_LINE en04000505.vsd IEC04000505 V1 DE Abb. 141: Durch Längstrenner (Leistungsschalter) unterteilte Sammelschienen Erläuterung der Signale: Signal BB_DC_OP Alle Trenner an diesem Teil der Sammelschiene sind offen. VP_BB_DC Der Schaltgerätestatus aller Trenner an diesem Teil der Sammelschiene ist gültig.
  • Seite 373 ..EXDU_BB (bay n/sect.A1) EXDU_DC (A1/A2) en04000506.vsd IEC04000506 V1 DE Abb. 142: Signale von einem beliebigen Feld im Abschnitt A1 an einen Sammelschienenerdungsschalter im selben Abschnitt Für einen Sammelschienenerdungsschalter gelten diese Bedingungen aus dem Sammelschienenabschnitt A2: Applikationshandbuch...
  • Seite 374 . . . EXDU_BB (bay n/sect.A2) EXDU_DC (A1/A2) en04000507.vsd IEC04000507 V1 DE Abb. 143: Signale von einem beliebigen Feld im Abschnitt A2 an einen Sammelschienenerdungsschalter im selben Abschnitt Für einen Sammelschienenerdungsschalter gelten diese Bedingungen aus dem Sammelschienenabschnitt B1: QB2OPTR(QB220OTR)(bay 1/sect.B1) BB_DC_OP .
  • Seite 375 . . . EXDU_BB (bay n/sect.B2) EXDU_DC (B1/B2) en04000509.vsd IEC04000509 V1 DE Abb. 145: Signale von einem beliebigen Feld im Abschnitt B2 an einen Sammelschienenerdungsschalter im selben Abschnitt Für einen Sammelschienenerdungsschalter an der Bypass-Sammelschiene C gelten diese Bedingungen: QB7OPTR (bay 1) BB_DC_OP .

  • Seite 376: Signale In Eineinhalb-Leistungsschalteranordnungen

    A1A2_DC(BS) B1B2_DC(BS) BB_ES BB_ES DB_BUS DB_BUS en04000511.vsd IEC04000511 V1 DE Abb. 147: Durch Längstrenner (Leistungsschalter) unterteilte Sammelschienen Erläuterung der Signale: Signal BB_DC_OP Alle Trenner dieses Teils der Sammelschiene sind offen. VP_BB_DC Der Schaltgerätestatus aller Trenner an diesem Teil der Sammelschiene ist gültig.

  • Seite 377: Verriegelung Für Doppel-Ls-Feld (Db)

    A1A2_DC(BS) B1B2_DC(BS) BB_ES BB_ES BH_LINE BH_LINE en04000512.vsd IEC04000512 V1 DE Abb. 148: Durch Längstrenner (Leistungsschalter) unterteilte Sammelschienen Die projektspezifische Logik ist die gleiche wie die für die im Abschnitt "Signale in Einzelleistungsschalteranordnungen" beschriebene Doppelsammelschienenkonfiguration. Signal BB_DC_OP Alle Trenner an diesem Teil der Sammelschiene sind offen.
  • Seite 378 QB61 QB62 DB_LINE en04000518.vsd IEC04000518 V1 DE Abb. 149: Freiluft-Schaltanlagen-Layout für Doppelleistungsschalter Es sind drei Typen von Verriegelungsmodulen pro Doppelleistungsschalterfeld definiert. DB_LINE ist die Verbindung von der Leitung zu den Leistungsschalterteilen, die mit den Sammelschienen verbunden sind. DB_BUS_A und DB_BUS_B sind die Verbindungen von der Leitung zu den Sammelschienen.

  • Seite 379: Verriegelung Für 1 1/2 Ls (Bh)

    QB62 BH_CONN en04000513.vsd IEC04000513 V1 DE Abb. 150: Schaltfeldanordnung für Eineinhalb-Leistungsschalter Es sind drei Typen von Verriegelungsmodulen pro Anordnung definiert. BH_LINE_A und BH_LINE_B sind die Verbindungen von einer Leitung zu einer Sammelschiene. BH_CONN ist die Verbindung zwischen den beiden Leitungen einer Anordnung im Eineinhalb-Leistungsschalter-Schaltanlagen-Layout.

  • Seite 380: Horizontale Kommunikation Über Goose Für Verriegelung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Konfigurations-Einstellung Bei einer Anwendung ohne QB9 und QC9 brauchen nur die entsprechenden Eingänge in den Aus-Zustand gesetzt und die Ausgänge negiert zu werden. Im Funktionsblockdiagramm sind 0 und 1 mit 0=FALSE and 1=TRUE bezeichnet: •...

  • Seite 381: Anwendung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Funktionsblock: TCM- IEC 60617, graphisches Symbol: ANSI-Nummer: 84 IEC 61850, Name des logischen Knotens: TCMYLTC Name Funktionsblock: TCL- IEC 60617, graphisches Symbol: ANSI-Nummer: 84 IEC 61850, Name des logischen Knotens: TCLYLTC 4.11.5.1 Anwendung Wird die Last in einem Stromversorgungsnetz erhöht, verringert sich die Spannung...
  • Seite 382 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Bei der ersten und dritten Alternative ist Kommunikation zwischen den Funktionssteuerungsblöcken der verschiedenen Transformatoren erforderlich, während die zweite Alternative keinerlei Kommunikation bedarf. Die Spannungsregelung beinhaltet viele zusätzliche Funktionen wie beispielsweise die Möglichkeit der Vermeidung des gleichzeitgen Ausführens von Stufungsbefehlen von parallel geschalteten Transformatoren, die Hot Standby- Regelung eines Transformators innerhalb einer parallel geschalteten gruppe mit einem offenen unterspannungsseitigem Leistungsschalter, die Kompensation einer...

  • Seite 383: Gemessene Größen

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung "Technische Referenz-Handbuch/Kapitel "Steuerung"/Abschnitte "Feldsteuerung (QCBAY)" und "Lokal/Fern-Schalter". Die Daten zum Ort der Steuerung werden an die ATCC-Funktion über die Verbindung im CAP-Konfigurations-Tool des PSTO-Ausgangs des QCBAY- Funktionsblockes zum Eingangs-PSTO des ATCC-Funktionsblockes übermittelt. Steuerungsmodus Mögliche Steuerungsmodi des ATCC: •...
  • Seite 384 Leitungsimpedanz R+jX Lastschwerpunkt (Lastpunktspannung) en06000490.vsd IEC06000490 V1 DE Abb. 151: Signalfluss für einen einzelnen Transformator mit Spannungsregelung An der OS-Seite werden normalerweise die 3-phasigen Ströme benötigt, um den 3- phasigen Überstromschutz zu speisen, der den OLTC bei oberhalb der schädlichen Werte liegenden Überströmen blockiert.
  • Seite 385 Betrag Spannung block *) Handlung gemäß Einstellungen (siehe Tabelle 2) en06000489.vsd IEC06000489 V1 DE Abb. 152: Steuerungsaktionen auf einer Spannungsskala Bei normalen Betriebsbedingungen bleibt die Sammelschienenspannung U innerhalb des äußeren Totbandes (d.h. dem Intervall zwischen U und U Abbildung 152). In diesem Fall werden vom ATCC keine Aktionen ausgeführt.
  • Seite 386 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Wenn die Sammelschienenspannung unter U abfällt oder alternativ unter U block abfällt aber weiterhin über U liegt oder über U ansteigt, werden in block Übereinstimmung mit den Einstellungen für Blockierzustände Maßnahmen unternommen (siehe Tabelle 96). Wenn die Sammelschienenspannung über U ansteigt, kann die ATCC-Funktion einen oder mehrere schnelle Tiefsetzbefehle (d.
  • Seite 387 =150 =120 relative Spannungsabweichung en06000488.vsd IEC06000488 V1 DE Abb. 153: Stromabhängiges Zeitmerkmal für ATCC. Die zweite Zeitverzögerung, t , wird für Folgebefehle (d. h. Befehle in der gleichen Richtung des ersten Befehls) verwendet. Sie kann eine stromunabhängige oder stromabhängig Zeitverzögerung sein, je nach der Einstellung t2Use (= Constant/ Inverse).

  • Seite 388: Spannungsabfall

    Situation zulässig ist, kann die Begrenzung entfernt werden, indem der Parameter OperCapaLDC auf Ein eingestellt wird. en06000487.vsd IEC06000487 V1 DE Abb. 154: Vektordiagramm für Spannungsabfallausgleich. Die berechnete Lastspannung U wird auf dem HMI als Messwert in folgendem Menü...

  • Seite 389: Lastspannungseinstellung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Lastspannungseinstellung Aufgrund der Tatsache, dass die meisten Lasten in proportionalem Verhältnis zum Quadrat der Spannung stehen, besteht eine Möglichkeit zum Lastabwurf darin, dass die Speisespannung um einige Prozent verringert wird. Diese Spannungseinstellung kann in der ATCC auf zwei verschiedene Weisen erfolgen: Automatische Lastspannungseinstellung, proportional zum Laststrom.

  • Seite 390: Automatische Regelung Von Paralleltransformatoren

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Automatische Regelung von Paralleltransformatoren Parallele Regelung von Transformatoren bedeutet, dass zwei oder mehr Transformatoren an der Niederspannungsseite und in den meisten Fällen auch auf der Hochspannungsseite an der gleichen Sammelschiene angeschlossen sind. Spezialmaßnahmen müssen getroffen werden, um eine Situation zu vermeiden, in der die Stufensteller an den parallelen Transformatoren allmählich auseinderstufen und in die entgegesetzen Endpositionen laufen.
  • Seite 391 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung durch den Master erzeugten Höher- und Tiefer-Befehle (URAISE und ULOWER) gleichzeitig den entsprechenden Befehl in allen Follower-ATCCs ein, weshalb diese dem Master ungeachtet ihrer individuellen Stufe blind folgen. Dies bedeutet im Prinzip, dass die Follower, wenn ihre Stufe von Anfang an mit dem Master harmonisiert wäre, gleich blieben, solange alle Transformatoren in der Parallelgruppe weiterhin an der Parallelsteuerung teilnehmen.

  • Seite 392: Parallelregelung Mit Der Kapazitiven Reaktanzmehtode Abbildung

    ATCC FORCMAST RSTMAST SNGLMODE en06000633.vsd IEC06000633 V1 DE Abb. 155: Prinzip eines Dreistellungsschalters Master/Follower/Single Parallelregelung mit der kapazitiven Reaktanzmehtode Abbildung stellt zwei parallele Transformatoren mit gleichen Nenndaten und ähnlichen Stufenstellern dar. Wie weiter oben beschrieben, bewegen sich die Stufen auseinander und enden in den entgegengesetzten Endstellungen, wenn keine Maßnahmen unternommen werden, um dies zu vermeiden.
  • Seite 393 IED Anwendung Load en06000486.vsd IEC06000486 V1 DE Abb. 156: Parallele Transformatoren mit gleichen Nenndaten. Bei der Gegenreaktanzmethode wird LDC (Leitungsspannungsabfallkompensation) verwendet. Diese Funktion wurde weiter oben beschrieben und der Zweck war die Spannungsregelung an einem Lastpunkt weiter draußen im Netz. Die gleiche Funktion kann auch hier mit einem völlig anderen Ziel verwendet werden.
  • Seite 394 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Ein Vergleich mit Abbildung zeigt, dass die LDC-Kompensation zum Zweck der kapazitiven Blindwiderstandsregelung mit einem Wert mit entgegengesetztem Vorzeichen an X durchgeführt wird; deshalb die Bezeichnung “Gegenreaktanz” oder “negative Reaktanz”. Während die LDC in Abbildung zu einem Spannungsabfall entlang einer Leitung von der Sammelschienenspannung U einer Lastpunktspannung U...
  • Seite 395 Load en06000491_ansi.vsd ANSI06000491 V1 DE Abb. 158: Kreisstrom, der durch T1, der sich auf einer höheren Stufe als T2 befindet, verursacht wird. Der Kreisblindstrom I ist aufgrund der gegenwirkenden Eigenschaften der Transformatoren überwiegend reaktiv. Die Auswirkung von I auf die einzelnen Transformatorströme ist, dass sich der Strom in T1 (Transformator, der I...
  • Seite 396 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung verfügt über den höheren U -Wert und der Transformator mit der niedrigeren Stufe verfügt über den niedrigeren U -Wert. Wenn sich die Speisespannung erhöht, ist T1 deshalb der Transformator, der seine Stufe verringert, und wenn sich die Sammelschienenspannung verringert, ist T2 der Transformator, der seine Stufe erhöht.
  • Seite 397 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung durchgeführt. Wenn eine gemessene Spannung U von U um mehr als einen Bmean voreingestellten Wert (Einstellparameter VTmismatch) und mehr als eine voreingestellte Zeitdauer (Einstellparameter tVTmismatch) abweicht, wird ein Alarm ("VTALARM") erzeugt. Die berechnete durchschnittliche Sammelschienenspannung U wird auf dem Bmean HMI als Messwert in folgendem Menü...

  • Seite 398: Vermeidung Von Simultanstufenstellen Vermeidung Von Simultanstufenstellen (Betrieb Mit Der Kreisblindstrommethode)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Totbands befindet, führt dazu, dass ULOWER bzw. URAISE eingeleitet werden. Auf diese Weise ist der gesamte Steuervorgang immer richtig, da die Stellung des Stufenstellers direkt proportional zur Leerlaufspannung des Transformators ist. Die Abfolge wird zurückgesetzt, wenn sich U im inneren Totband befindet und Bmean...

  • Seite 399: Vermeidung Von Simultanstufenstellen (Betrieb Mit Der Master-Follower-Methode)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung weiteres Stufenstellen erforderlich ist, um die Sammelschienenspannung in Totband 2 zu bringen, wird der Vorgang wiederholt und einer der übrigen Transformatoren in der Gruppe mit dem größten Wert für U führt nach einer weiteren Zeitverzögerung t2 eine weitere Stufenstellung durch usw.

  • Seite 400: Angleichmodus (Betrieb Mit Master-Follower-Methode)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung um die Niederspannungsseite des Transformators im Totband der Sammelschienenspannung zu halten. Leitbetrieb (Betrieb mit Master-Follower-Methode) Wenn der Niederspannungs-Leistungsschalter eines (bzw. mehrerer) Follower offen ist, sein Hochspannungs-Leistungsschalter geschlossen ist und OperHoming auf Ein eingestellt ist, folgt dieser Follower weiterhin dem Master, wie dies bei geschlossenem Niederspannungs-Leistungsschalter der Fall wäre.

  • Seite 401: Anlage Mit Kapazitiver Parallelkompensation (Für Betrieb Mit Der Kreisblindstrommethode)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Im Master-Follower-Modus tritt die Angleichsituation auf, wenn OperationAdapt auf „On“ eingestellt ist und der Master sich in manueller Steuerung befindet, während sich die Follower weiterhin in paralleler Master-Follower-Steuerung befinden. In dieser Situation folgen die Follower weiterhin dem Master auf gleiche Weise wie in automatischer Steuerung.
  • Seite 402 Last Last en 06000512 .vsd IEC06000512 V1 DE Abb. 159: Kondensatorbank auf der Niederspannungsseite. Aus Abbildung 159ist ersichtlich, dass die beiden unterschiedlichen Anschlüsse der Kondensatorbänke in Bezug auf die Ströme im Primärnetz völlig gleich sind. Die gemessenen Stromwandlerströme für die Transformatoren sind jedoch unterschiedlich.

  • Seite 403: Leistungsüberwachung

    Niederspannungsseite induktiv (d. h. reaktiv) ist, wie in der Abbildung dargestellt. Hochspannungsseite Pforward Qforward (induktiv) IED670 ATCC Niederspannungsseite en06000536.vsd IEC06000536 V1 DE Abb. 160: Leistungsrichtungsbezüge. Da vier Ausgänge im Funktionsblock verfügbar sind, kann nicht nur der Leistungsflusspegel in eine Richtung überwacht werden. Durch Kombination der Applikationshandbuch...
  • Seite 404 Signal DISC=1 zu den beiden anderen parallelen ATCC-Modulen (T1 und T2) in der Gruppe sendet. Siehe außerdem Tabelle 95. 99000952.VSD IEC99000952 V1 DE Abb. 161: Trennen eines Transformators in einer Parallelgruppe. Wenn die Sammelschienenanordnung komplizierter ist und über mehrere Sammelschienen und Sammelschienenkuppler/-abschnitte verfügt, muss eine bestimmte Stationstopologielogik entwickelt werden.
  • Seite 405 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Logik aktiviert werden, je nachdem, welche Transformatoren parallel mit dem Transformator, zu dem der ATCC-Funktionsblock gehört, betrieben werden. Der ATCC-Funktionsblock verfügt außerdem über acht Ausgänge (T1PG,..., T8PG) zum Anzeigen der tatsächlichen Anordnung der Parallelgruppe, zu der er selbst gehört.
  • Seite 406 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Signal Erklärung termReadyForMSF Wird aktiviert, wenn der Transformator für den Master-Follower-Parallelsteu‐ ermodus bereit ist. raiseVoltageOut Befehl vom Master an den Follower, seine Stufe nach oben zu verstellen. lowerVoltageOut Befehl vom Master an den Follower, seine Stufe nach unten zu verstellen. Tabelle 94: Analogsignale Signal...
  • Seite 407 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Es ist zu beachten, dass dieser Parameter für den eigenen Transformator auf Aus eingestellt werden muss (d. h., für den Transformator mit der Kennung T1 muss der Parameter T1RXOP auf Aus eingestellt werden usw.). Blockieren Blockierungszustände Der Zweck der Blockierung ist, den Betrieb des Stufenstellers zu verhindern, wenn...
  • Seite 408 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Parameter Einstellungen Beschreibung UVBk (automati‐ Alarm Wenn die Sammelschienenspannung U unter U abfällt, block sches Rücksetzen) Automatische ist dieser Blockierzustand aktiv. Es wird empfohlen, die auto‐ Blockierung matische Steuerung in dieser Situation zu blockieren und die Vollständige manuelle Steuerung zuzulassen.
  • Seite 409 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Parameter Einstellungen Beschreibung TapChgBk (manu‐ Alarm Wenn der Eingang TCINPROG des YLTC-Funktionsblocks an elles Rücksetzen) Automatische den Stufenstellermechanismus angeschlossen ist, ist dieser Blockierung Blockierzustand aktiv, wenn der TCINPROG-Eingang nach Ab‐ tTCTimeout nicht rückgesetzt wurde. Die Vollständige lauf des Zeitgebers Blockierung...
  • Seite 410 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Parameter Einstellungen Beschreibung TapPosBk (auto‐ Alarm Diese Blockierung/Warnung wird durch eine der folgenden Zu‐ matisches Rück‐ Automatische stände aktiviert: setzen/manuelles Blockierung Der Stufensteller erreicht eine Endstellung, d. h. eine der Rücksetzen) Auto&Man Bk Extremstellungen gemäß...
  • Seite 411 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 97: Blockierparameter unter Einstellgruppe Nx in PST/HMI Name des Eingangs Aktivierung Beschreibung TotalBlock (manuelles Rückset‐ Ein/Aus Über den Einstellparameter To‐ talBlock , der sich über das HMI zen) oder PST auf Ein/Aus einstellen lässt, kann die ATCC-Funktion vollständig blockiert werden.

  • Seite 412: Gemeinsame Blockierung Kreisblindstrommethode

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 99: Blockierungen ohne Einstellmöglichkeiten Aktivierung Art der Blockierung Beschreibung Getrennter Transforma‐ Automatische Blo‐ Automatische Steuerung eines Transformators wird tor (automatisches Rück‐ ckierung blockiert, wenn Parallelsteuerung mit der Kreisblindst‐ setzen) rommethode verwendet wird, und dieser Transforma‐ tor wird von der Niederspannungssammelschiene ge‐...
  • Seite 413 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung automatische Betrieb der empfangenden ATCCs, d. h. aller Einheiten der Parallelgruppe, blockiert. Die folgenden Zustände in irgendeiner der ATCCs in der Gruppe führt zur gemeinsamen Blockierung, wenn die Kreisblindstrommethode verwendet wird: • Überstrom •...
  • Seite 414 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Signal zur gemeinsamen Blockierung empfangen, aktivieren nur ihren AUTOBLK- Ausgang. Die gemeinsame Blockierung bleibt aktiv, bis die ATCC, die das Signal zur gemeinsamen Blockierung ausgegeben hat, deblockiert wird. Die gemeinsame Blockierung kann auch dadurch aufgehoben werden, dass die ATCC, die die gemeinsame Blockierung verursacht hat, dazu gezwungen wird, in den Einzelbetriebsmodus überzugehen.
  • Seite 415 URAISE/ULOWER tTCTimeout TCINPROG en06000482.vsd IEC06000482 V1 DE Abb. 162: Zeiteinstellung der Impulse zur Überwachung der Funktion des Stufenstellers. Pos Beschreibung Sicherheitsspanne zur Vermeidung, dass TCINPROG nicht auf hoch eingestellt wird, ohne dass gleichzeitig ein URAISE- bzw. ULOWER-Befehl vorhanden ist.
  • Seite 416 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung zurückgesetzt wird, wird das Ausgangssignal TCERRAL auf hoch eingestellt und die ATCC-Funktion wird blockiert. Die dritte Verwendung ist die Prüfung auf einwandfreie Funktion des Stufenstellermechanismus. Sobald das Eingangssignal TCINPROG auf null zurückgesetzt wird, erwartet die YLTC-Funktion einen neuen und richtigen Wert für die Stufe.

  • Seite 417: Einstellrichtlinien

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Abnutzung der Stufenstellerkontakte Zwei Zähler, ContactLife und NoOfOperations, sind in der YLTC-Funktion verfügbar. Sie können als Orientierungshilfe zur Wartung des Stufenstellermechanismus verwendet werden. Der Zähler ContactLife zeigt die verbleibende Anzahl von Betätigungen (Abwärtszähler) bei Nennlast an. æ...
  • Seite 418 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung an, die zur Berechnung verwendet werden sollen. Die hierbei zu berücksichtigende Abtastfrequenz entspricht der Schleifenzeit der ATCC-Funktion, d. h. 100 ms, was eine Abtastfrequenz von 10 Hz ergibt. Xr2: Die Reaktanz des Transformators in Ohm/Primär in Bezug auf die Niederspannungsseite.

  • Seite 419: Atcc-Einstellgruppe Nx Allgemeines

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung UVPartBk: Auswahl der durchzuführenden Maßnahme, falls die Sammelschienenspannung U zwischen Ublock und Umin liegt. ATCC-Einstellgruppe Nx Allgemeines Funktion: Ein-/Ausschalten der ATCC-Funktion. I1Base: Basisstrom in Primärampere für die Hochspannungsseite des Transformators. I2Base: Basisstrom in Primärampere für die Niederspannungsseite des Transformators.

  • Seite 420: Basisparameter Synchronisation

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Abbildung 152. In dieser Abbildung entspricht UDeadbandDU. Dieser Parameter wird normalerweise auf einen Wert nahe der Stufensteller-Spannungsstufe des Transformators eingestellt (normalerweise 75 - 125 % der Stufenstellerstufe). UDeadbandInner: Einstellwert für eine Hälfte des inneren Totbands in Prozent von UBase.
  • Seite 421 (z. B. 2 gleiche Transformatoren auf der gleichen Stufe). Der mit dem Leistungsfaktor j nach Laststrom eilt der Sammelschienenspannung U und das Argument der Impedanz Rline und Xline wird als j1 bezeichnet. Rline Xline Zline *Rline *Xline en06000626.vsd IEC06000626 V1 DE Abb. 163: Transformatoren mit Gegenreaktanzregelung ohne Kreisblindstrom Applikationshandbuch...
  • Seite 422 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die Spannung DU=U *Xline hat das Argument j2 und wenn j2 *Rline+j I etwas weniger als -90° ist, hat U ungefähr die gleiche Länge wie U ungeachtet des Betrags des Transformator-Laststroms I (der durch die gestrichelte Linie angezeigt wird).
  • Seite 423 *Rline *Xline j=30 en06000630.vsd IEC06000630 V1 DE Abb. 164: Transformator mit Gegenreaktanzregelung, der schlecht auf den Leistungsfaktor eingestellt wurde Wie aus Abbildung ersichtlich ist, hat die Änderung des Leistungsfaktors zu einem Anstieg von j2 geführt, wodurch der Betrag von U größer als UB ist.
  • Seite 424 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Ansprechverhalten lässt sich mühelos dadurch erzielen, dass wie weiter oben beschrieben ein hoher Xline-Wert eingestellt wird; der Nachteil ist, dass eine hohe Anfälligkeit auf sich ändernde Leistungsfaktoren besteht. Eine Kombination von Leitungsspannungsabfallkompensation und Parallelsteuerung mit der Gegenreaktanzmethode ist möglich, indem einfach die erforderlichen Rline-Werte und die erforderlichen Xline-Werte separat hinzugefügt werden, um die kombinierte Impedanz zu erhalten.
  • Seite 425 P> en06000634.vsd IEC06000634 V1 DE Abb. 165: Einstellung eines negativen Werts für P> P<: Wenn die Wirkleistung den durch diese Einstellung vorgegebenen Wert unterschreitet, wird der Ausgang PLTREV nach der Zeitverzögerung tPower aktiviert. Es ist zu beachten, dass die Einstellung über ein Vorzeichen verfügt, weshalb ein positiver Wert von P<...
  • Seite 426 IED Anwendung P< en06000635.vsd IEC06000635 V1 DE Abb. 166: Einstellung eines positiven Werts für P< Q>: Wenn die Blindleistung den durch diese Einstellung vorgegebenen Wert überschreitet, wird der Ausgang QGTFWD nach der Zeitverzögerung tPower aktiviert. Es ist zu beachten, dass die Einstellung über ein Vorzeichen verfügt, weshalb die Funktion für alle Blindleistungswerte, die über dem Sollwert liegen,...
  • Seite 427 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung wobei DU die Totbandeinstellung in Prozent ist. • • n den gewünschten Stufenunterschied zwischen den Transformatoren angibt, der eine Spannungsabweichung U liefern soll, die mit der Totbandeinstellung übereinstimmt. • p die Stufe (in % der Transformator-Nennspannung) ist. •...

  • Seite 428: Allgemeine Einstellungen Für Yltc

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung MFPosDiffLim: Wenn der Unterschied (einschließlich eines möglichen Versatzes gemäß TapPosOffs) zwischen einem Follower und dem Master diesen Einstellwert erreicht, wird der Ausgang OUTOFPOS im ATCC-Funktionsblock nach der Zeitverzögerung tMFPosDiff aktiviert. tMFPosDiff: Zeitverzögerung zur Aktivierung des Ausgangs OUTOFPOS. TrafoName TRFNAME: Nicht obligatorischer Transformatorname.

  • Seite 429: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung IBase: Basisstrom in Primärampere für die Hochspannungsseite des Transformators. tTCTimeout: Diese Einstellung gibt das maximale Zeitintervall zur Ausführung eines Höher- bzw. Tiefer-Befehls vor. tPulseDur: Länge des Befehlsimpulses (URAISE/ULOWER) an den Stufensteller. Es ist zu beachten, dass dieser Impuls über eine feste Verlängerung von 4 Sekunden verfügt, die zum Einstellwert tPulseDur hinzugezählt wird.
  • Seite 430 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung t2Use Konstante Konstante Aktivierung inverse Kurzzeitverzögerung Abhängig 1 - 1000 Zeitverzögerung kurz für Auto Komman‐ tMin 3 - 120 Minimale Zeit im inversen Modus OperationLDC Operation Abgangsspannung Kompensa‐ tion OperCapaLDC LDC kompensation für kapazitive Last...
  • Seite 431 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 101: TR1ATCC "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung TRFNAME 0 - 13 NAME#-15 Benutzerdefinierter Text für OUT Signal 0.1 - 200.0 Primäre Transformatorreaktanz auf ATCC-Seite CmdErrBk Alarm Auto Block Alarm, Auto Blockierung oder Auto und Auto Block...
  • Seite 432 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung TotalBlock Komplette Blockierung der Spannungsre‐ gelung AutoBlock Blockierung des Auto Modus der Span‐ nungsregelung FSDMode Schnelles Tieferschalten Aktiviermodus Auto AutoMan tFSD 1.0 - 100.0 15.0 Verzögerung für Tiefer kommando wenn FSD aktiviert USet 85.0 - 120.0...
  • Seite 433 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung tRevAct 30 - 6000 Dauer des "reverse action"-Blockiersig‐ nals RevActLim 0 - 100 %IB1 Stromgrenze für Kennlinienblock, % I1ba‐ Iblock 0 - 250 %IB1 Überstromblocklevel, % Nennstrom HourHuntDetect 0 - 30 Op/H...
  • Seite 434 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung T4RXOP Blockierung von Paralleltransformator 4 empfangen T5RXOP Blockierung von Paralleltransformator 5 empfangen T6RXOP Blockierung von Paralleltransformator 6 empfangen T7RXOP Blockierung von Paralleltransformator 7 empfangen T8RXOP Blockierung von Paralleltransformator 8 empfangen TapPosOffs -5 - 5...
  • Seite 435 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung OVPartBk Alarm Auto&Man Block Alarm, Auto Partial oder Auto und Manu‐ Auto Block ell Blockierung Überspannung Auto&Man Block RevActPartBk Alarm Alarm Alarm oder automatische teilweise Blo‐ Auto Block ckierung für Rückwärts Aktion TapChgBk...

  • Seite 436: Logikwahlschalter Zur Funktionsauswahl Und Lhmi- Darstellung (Slggio)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung CLFactor 1.0 - 3.0 Einstellbarer Faktor für Kontaktüberwa‐ chung InitCLCounter 0 - 9999999 250000 CL Zähler Startwert EnabTapCmd Befehle an Stufenschalter aktivieren Tabelle 106: TCLYLTC Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit...

  • Seite 437: Anwendung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.11.6.1 Anwendung Der SLGGIO-Funktionsblock (der auch Wahlschalter-Funktionsblock bezeichnet wird) wird im Konfiguration-Tool verwendet, um eine Wahlschalterfunktionalität, die der eines Hardware-Wahlschalters entspricht, zu erhalten. Hardware- Wahlschalter werden von Betreiber ausgiebig verwendet, um unterschiedliche Funktionen mit voreingestellten Werten zu betätigen.

  • Seite 438: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung stopAtExtreme: Stellt das Verhalten des Schalters an den Endstellungen ein. Bei Einstellung auf 0 springt der Schalter zur letzten Stellung, wenn in der ersten Stellung UP gedrückt wird; wenn in der letzten Stellung DOWN gedrückt wird, springt der Schalter zur ersten Stellung;...

  • Seite 439: Einstellrichtlinien

    SETON NAM_POS2 CMDPOS21 en07000112.vsd IEC07000112 V1 DE Abb. 167: Steuerung des Wiedereinschaltens über das LHMI mithilfe des Mehrfachschalters Der Schalter ist für die IEC 61850-Kommunikation vorhanden, und kann dadurch auch vom Stationsleitsystem gesteuert werden. Die Funktion kann nicht dazu verwendet werden einen Ausgang anzusteuern.

  • Seite 440: Generischer Doppelmeldung-Funktionsblock (Dpggio)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.11.8 Generischer Doppelmeldung-Funktionsblock (DPGGIO) Name Funktionsblock: DPx-- IEC 60617, graphisches Symbol: ANSI-Nummer: IEC 61850, Name des logischen Knotens: DPGGIO 4.11.8.1 Anwendung Der DPGGIO-Funktionsblock wird verwendet, um drei logische Ausgänge zu anderen Systemen oder Geräten in der Station zu senden. Die drei Ausgänge werden "OPEN", "CLOSE"...

  • Seite 441: Einstellrichtlinien

    OUT4 OUT5 OUT6 OUT7 OUT8 en07000143.vsd IEC07000143 V1 DE Abb. 168: SC-Funktionsblock 4.11.9.2 Einstellrichtlinien Der SC-Funktionsblock hat die Einstellung Operation, womit die Funktion ein-/ ausgeschaltet wird. Für jeden Befehlsausgang (normalerweise 8) gibt es zwei Einstellungen: Latchedx: entscheidet, ob das Befehlssignal für Ausgang x verriegelt (Dauersignal) oder gepulst ist.

  • Seite 442: Signalausgleich

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung tPulse6 0.01 - 6000.00 0.01 0.10 Pulszeit Ausgang 6 Latched7 Gepulst Gepulst Einstellung für gepulst/fest für Ausgang 7 Gespeichert tPulse7 0.01 - 6000.00 0.01 0.10 Pulszeit Ausgang 7 Latched8 Gepulst Gepulst...
  • Seite 443 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die Logik unterstützt die folgenden Kommunikationsschemen: Blockierungsschema, Freigabeschemen (Überreichen und Unterreichen), Deblockierungsschema und direkte Auslösemitnahme. Ein Freigabeschema ist grundsätzliche schneller und verfügt über bessere Sicherheit vor falschem Auslösen als ein Blockierschema. Andererseits hängt das Freigabeschema vom Empfang eines CR-Signals zur schnellen Auslösung ab, weshalb seine Zuverlässigkeit geringer als bei einem Blockierschema ist.
  • Seite 444 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Eine allgemeine Anforderung Freigabesignalschemen ist, dass die Signalübertragungseinrichtung schnell und sicher sein muss. Je nachdem, ob das bzw. die Sendesignal(e) durch die Unterreich- bzw. Überreichzone gesendet werden, wird es in ein unterreichendes und ein überreichendes Freigabesignalschema unterteilt.
  • Seite 445 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Fehlern im geschützten Kreis das Auslösen an mindestens einem Ende verzögern, und zwar für jeden Fehlerort auf der geschützten Leitung. Wenn Signalübertragungseinrichtungen im Freigabesignalschema mit Überreichweite betrieben werden, muss nicht nur der schnelle und sichere Betrieb sondern auch die Zuverlässigkeit berücksichtigt werden.

  • Seite 446: Auslösemitnahmeschema

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Auslösemitnahmeschema Bei einigen Stromversorgungssystemanwendungen muss der Leistungsschalter am entfernten Ende von lokalen Schutzeinrichtungen sofort ausgelöst werden. Dies gilt bspw., wenn die Transformatoren bzw. Reaktoren ohne Leistungsschalter an das System angeschlossen sind oder für Auslösung der Gegenseite nach Betätigung des Schaltversagerschutzes.

  • Seite 447: Unterreichendes Freigabesignalschema

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Unterreichendes Freigabesignalschema Operation einstellen Signalverbindungsart Bedingt unterreichend einstellen auf tCoord einstellen auf = 0 ms tSendMin einstellen = 0,1 s Unblock einstellen auf Deaktiviert tSecurity einstellen auf = 0,035 s (Vorgabe) Überreichendes Freigabesignalschema Operation einstellen Signalverbindungsart Bedingt überreichend...

  • Seite 448: Einstellparameter

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.12.1.3 Einstellparameter Tabelle 111: ZCPSCH Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Aus / Ein SchemeType Bedingt unterr. Signalverbindungsart Auslösemitnahme Bedingt unterr. Bedingt überr. Blockierend tCoord 0.000 - 60.000 0.001 0.035 Koordinationszeit zur Kommunikations‐...

  • Seite 449: Schwacheinspeiselogik (Wei)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die unerwünschten Auslösungen, die auftreten können, lassen sich mit Abb. erklären. Zunächst erkennt der Schutz A:2 auf Seite A einen Fehler in Vorwärtsrichtung und sendet ein Kommunikationssignal an Schutz B:2 am entfernten Ende. Dieser misst einen Fehler in Rückwärtsrichtung.
  • Seite 450 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung der Quelle zu niedrig sein. Um diese Zustände zu überwinden, wird die Schwacheinspeise-Echologik verwendet. Der Fehlerstrom kann außerdem aufgrund der Fehlerstromverteilung anfänglich zu niedrig sein. Hier erhöht sich der Fehlerstrom, wenn sich der Leistungsschalter im stromstarken Abgang öffnet und eine Folgeauslösung wird erzielt.

  • Seite 451: Schwacheinspeiselogik (Weak End Infeed Logic)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Den Zeitgeber tDelayRev auf maximale Trägerrücksetzzeit für das Kommunikationsgerät, das das HF-Empfangssignal (ZC1P-CRLn) sendet, plus 30 ms einstellen. Eine Mindesteinstellung von 40 ms wird empfohlen; eine typische Einstellung ist 60 ms. Eine lange tDelayRev Einstellung erhöht die Sicherheit vor ungewünschter Auslösung, verzögert jedoch die Fehlerbehebung, falls ein Fehler, der sich in einer Leitung entwickelt, die andere Leitung einbezieht.
  • Seite 452 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Betriebsmodus der Schwacheinspeise- Echo Logik Echo & Auslösung tPickUpWEI 0.000 - 60.000 0.001 0.010 Koordinationszeit für die Logik für "schwa‐ che Einspeisung" UBase 0.05 - 2000.00 0.05 400.00 Bezugseinstellwert, Spannungsebene...
  • Seite 453 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung LossOfLoad auf Ein einstellen, wenn die Beschleunigung durch den Lastwegfall in der/den gesunden Phase(n) gesteuert werden soll. LoadCurr muss niedriger als der Strom sein, der in der gesunden Phase fließt, wenn eine oder zwei der anderen Phasen fehlerhaft sind und der Leistungsschalter am entfernten Ende (dreiphasig) sich geöffnet hat.
  • Seite 454 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.12.3.3 Einstellparameter Tabelle 114: ZCLCPLAL Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus IBase 1 - 99999 3000 Bezugseinstellwert für Stromwerte LoadCurr 1 - 100 Laststrom vor Störung in % von IBase LossOfLoad Einschalten/Ausschalten der Funktion Lastabwurf...
  • Seite 455 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Diese kurze Betätigungszeit ermöglicht eine schnelle Wiedereinschaltfunktion nach der Fehlerbeseitigung. Während eines einphasigen Wiedereinschaltzyklus muss die Wiedereinschaltvorrichtung den Erdschlussschutz blockieren. Das Kommunikationslogikmodul für die 670 Geräte ermöglicht sowohl Blockierungs- als auch Selektivschutzschemen mit Unter-/Überreichweite. Die Logik kann außerdem durch weitere Logik für Schwacheinspeisung und Stromumkehr, die in der EFCA-Funktion enthalten sind, unterstützt werden.

  • Seite 456: Logik Für Stromrichtungsumkehr- Und Schwache

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.12.4.3 Einstellparameter Tabelle 115: ECPSCH Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus SchemeType Bedingt unterr. Signalverbindungsart, Betriebsmodus Auslösemitnahme Bedingt unterr. Bedingt überr. Blockierend tCoord 0.000 - 60.000 0.001 0.035 Kommunikationsschema Koordinations‐...

  • Seite 457: Schwacheinspeiselogik Abbildung

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung starke schwache Quelle Quelle 99000043.vsd IEC99000043 V1 DE Abb. 171: Anfänglicher Zustand starke schwache Quelle Quelle 99000044.vsd IEC99000044 V1 DE Abb. 172: Stromverteilung nach dem Öffnen des Leistungsschalters an B:1 Wenn der Leistungsschalter an der Parallelleitung betätigt wird, wird der Fehlerstrom in der nicht fehlerhaften Leitung umgekehrt.
  • Seite 458 Quelle Quelle 99000054.vsd IEC99000054 V1 DE Abb. 173: Anfänglicher Zustand 4.12.5.2 Einstellrichtlinien Die Parameter für die Logik der Stromrichtungsumkehr und Schwacheinspeiselogik der Funktion "Erdfehlerüberstromschutz" werden über die lokale HMI bzw. den Schutz- und Steuerungs-Manager des Geräts (PCM 600) eingestellt.

  • Seite 459: Schwacheinspeisung

    Rücksetzzeit Zeitachse Mindesteinstellwert für tDelay en05000536.vsd IEC05000536 V1 DE Abb. 174: Zeitablauf der Signalgebung bei Stromrichtungsumkehr Schwacheinspeisung Die Schwacheinspeisung kann durch Einstellung des Parameters WEI auf Aus, Echo oder Auslösung eingestellt werden. (Echo = Echo, Auslösung = Echo + Auslösung). Ist der Parameter WEI auf Auslösen eingestellt, dann wird die Ansprech- Nullspannung mit Ugr = xx % von Ub festgelegt.
  • Seite 460 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.12.5.3 Einstellparameter Tabelle 117: ECRWPSCH Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung CurrRev Betriebsmodus der Stromrichtungsum‐ kehr-Logic tPickUpRev 0.000 - 60.000 0.001 0.020 Ansprechzeit für Stromrichtungsumkehr- Logik tDelayRev 0.000 - 60.000 0.001 0.060 Zeitverzögerung zur Verhinderung der...
  • Seite 461 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung wenn keine Phasenwahl in den im Betrieb befindlichen Schutzfunktionen möglich ist oder wenn externe Zustände die Dreiphasenauslösung anfordern. • Zweiphasenauslösung für Zweiphasenfehler. Die Dreiphasenauslösung für alle Fehler bietet eine einfache Lösung, die in gut vermaschten Übertragungssystemen und in untergeordneten Übertragungssystemen oftmals ausreichen.

  • Seite 462: Dreiphasenauslösung

    P3PTR SETLKOUT RSTLKOUT en05000543.vsd IEC05000543 V1 DE Abb. 175: Der Auslöselogik-Funktionsblock. Dreiphasenauslösung Eine einfache Ausführung mit Dreiphasenauslösung vom Logikblock verwendet einen Teil des Funktionsblocks. Die Eingänge von den Schutzfunktionsblöcken an den Eingang TRIN anschließen. Bei Bedarf (normalerweise der Fall) einen Logik ODER Block verwenden, um verschiedene Funktionsausgänge mit diesem Eingang...
  • Seite 463 1PTREF P3PTR SETLKOUT RSTLKOUT en05000544.vsd IEC05000544 V1 DE Abb. 176: Die Auslöselogikfunktion TR wird für eine einfache dreiphasige Auslöseanwendung verwendet. Ein- und/oder Dreiphasenauslösung Die Ein-/Dreiphasenauslösung bietet Einphasenauslösung bei Einphasenfehlern und Dreiphasenauslösung bei Mehrphasenfehlern. Die Betriebsart wird immer zusammen mit einem einphasigen Wiedereinschaltungsschema verwendet.
  • Seite 464 P3PTR PREP3P SETLKOUT RSTLKOUT TR3P en05000545.vsd IEC05000545 V1 DE Abb. 177: Die Auslöselogikfunktion TR wird für einphasige Auslöseanwendungen verwendet. Ein- Zwei- oder Dreiphasenauslösung Die Ein-/Zwei-/Dreiphasenauslösung bietet Einphasenauslösung bei Einphasenfehlern, Zweiphasenauslösung für Zweiphasenfehler und Dreiphasenauslösung bei Mehrphasenfehlern. Die Betriebsart wird immer zusammen mit einem Wiedereinschaltschema mit der Einstellung Program=1/2/3Ph oder Program=1/3Ph verwendet.
  • Seite 465 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die Funktionalität ist dem weiter oben beschriebenen Einphasenschema sehr ähnlich. Die Wiedereinschalter muss jedoch zusätzlich zu den weiter oben beschriebenen Anschlüssen für Einphasenauslösung darüber informiert werden, dass die Auslösung zweiphasig ist, indem der Auslösungslogikausgang TR2P an den entsprechenden Eingang im Wiedereinschalter angeschlossen wird.
  • Seite 466 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Program: 3Ph,1/3Ph,1/2/3Ph Dient zur Einstellung des erforderlichen Auslöseschemas. Normalerweise wird 3Ph oder 1/2Ph verwendet. TripLockout Ein oder Aus Dient zum Einstellen des Schemas für die Verriegelung. Bei Aus wird nur der Verriegelungsausgang aktiviert. Bei Ein werden der Verriegelungsausgang und die Verriegelungsausgangskontakte aktiviert.

  • Seite 467: Auslösematrix-Logik (Ggio)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.13.2 Auslösematrix-Logik (GGIO) Name Funktionsblock: TRxx- IEC 60617, graphisches Symbol: ANSI-Nummer: IEC 61850, Name des logischen Knotens: TRMGGIO 4.13.2.1 Anwendung Zwölf Auslösematrix-Logikblöcke sind im Gerät enthalten. Die Funktionsblöcke werden für das Verbinden von Auslösesignalen und/oder anderen logischen Ausgangssignalen zu den verschiedenen Ausgangsrelais der betreffenden Konfiguration des Geräts verwendet.

  • Seite 468: Konfigurierbare Logikblöcke (Lld)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.13.3 Konfigurierbare Logikblöcke (LLD) 4.13.3.1 Anwendung Dem Benutzer steht eine größere Anzahl von Logikblöcken und Zeitgebern zur Verfügung, um die Konfiguration an die spezifischen Bedürfnisse der Anwendung anzupassen. 4.13.3.2 Einstellrichtlinien Es gibt keine Einstellungen für UND-Verknüpfungen, ODER-Verknüpfungen, Invertern bzw.
  • Seite 469 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.13.3.3 Einstellparameter Tabelle 121: TIMER "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung 0.000 - 90000.000 0.001 0.000 Zeitverzögerung der Funktion Tabelle 122: PULSETIMER "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard...

  • Seite 470: Umwandlung Von Boolescher 16 Zu Ganzzahl Mit Logischer

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.13.4.2 Einstellparameter Für die Funktion gibt es keine Parameter im lokalen HMI bzw. Schutz- und Steuerungs- IED-Manager (PCM 600). 4.13.5 Umwandlung von Boolescher 16 zu Ganzzahl B16I Name Funktionsblock: BB-- IEC 60617, graphisches Symbol: ANSI-Nummer: IEC 61850, Name des logischen Knotens: –...

  • Seite 471: Umwandlung Von Ganzzahl Zu Boolescher 16 Mit Logischer

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung erzeugt werden sollen. Der B16IGGIO verfügt über eine logische Knotenabbildung in IEC61850. 4.13.6.2 Einstellparameter Für die Funktion gibt es keine Parameter im lokalen HMI bzw. Schutz- und Steuerungs- IED-Manager (PCM 600). 4.13.7 Umwandlung von Ganzzahl zu Boolescher 16 (IB16) Name Funktionsblock: IY- - IEC 60617, graphisches Symbol:...
  • Seite 472 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung B. über IEC61850, empfangen. Diese Funktionen sind sehr nützlich, wenn logische Befehle (für Wahlschalter oder Spannungsregler) durch Eingabe einer Ganzzahl erzeugt werden sollen. Der IB16GGIO verfügt über eine logische Knotenabbildung in IEC61850. 4.13.8.2 Einstellparameter Für die Funktion gibt es keine Parameter im lokalen HMI bzw.
  • Seite 473 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Funktionsblock: VPx- IEC 60617, graphisches Symbol: ANSI-Nummer: IEC 61850, Name des logischen Knotens: VMMXU SYMBOL-UU V1 DE Name Funktionsblock: CSQx IEC 60617, graphisches Symbol: ANSI-Nummer: IEC 61850, Name des logischen Knotens: I1, I2, I0 CMSQI SYMBOL-VV V1 DE...
  • Seite 474 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die verfügbaren Messwerte eines IED hängen von der tatsächliche Hardware (TRM) und der im PCM 600 vorgenommenen Logikkonfiguration ab. Alle Messwerte können mit vier verstellbaren Schwellenwerten (zweiter unterer Schwellenwert, erster unterer Schwellenwert, erster oberer Schwellenwert und zweiter oberer Schwellenwert) überwacht werden.
  • Seite 475 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die SVR-Funktion berechnet Drehstromsystemwerte, indem Grundfrequenzzeiger (d. h. DFT-Werte) des gemessenen Stroms bzw. der Spannungssignale verwendet werden. Die gemessenen Energiegrößen sind je nach den gewählten Einstellungen entweder als unmittelbar berechnete Größen oder als Durchschnittswerte über eine Zeitdauer (d.
  • Seite 476 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung UBase: Grundspannung in Primär-kV. Diese Spannung wird als Bezug für die Spannungseinstellung verwendet. Es kann geeignet sein, diesen Parameter auf die primäre Bemessungsspannung des überwachten Objekts einzustellen. Der Einstellbereich ist 0,05-2000 kV. Die Vorgabeeinstellung ist 400 kV. IBase: Basisstrom in primären A.
  • Seite 477 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Xmax: Höchstwert für Analogsignal X. XZeroDb: Nullpunktunterdrückung. Ein Signalwert von weniger als XZeroDb wird zwangsschlüssig auf null reduziert. Der Einstellbereich ist 0-100000 in Schritten von 0,001 % bezogen auf den Messbereich. Die Vorgabeeinstellung ist 0. Die zugehörige Nullpunktunterdrückungseinstellung in Einstellgruppe N für SVR (UGenZeroDb und IGenZeroDb) beobachten.

  • Seite 478: Beispiele Für Das Einstellen

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung IEC05000652 V1 DE Abb. 178: Kalibrierungskurven Beispiele für das Einstellen Drei Einstellbeispiele in Zusammenhang mit Betriebswerten (SVR) werden bereitgestellt: • SVR-Messfunktionsanwendung für eine 400-kV-Freileitung • SVR-Messfunktionsanwendung auf der Sekundärseite des Transformators •...
  • Seite 479 800/1 A 400 0,1 400kV OHL en05000374.vsd IEC05000374 V1 DE Abb. 179: SLD für 400-kV-Freileitungs-Anwendung Zur Beobachten, Überwachung und Kalibrierung der Wirk- und Blindleistung wie in der obigen Abbildung angegeben muss Folgendes durchgeführt werden: Den Stromwandler- und Spannungswandlerdaten- und -phasenwinkel- Referenzkanal PhaseAngleRef für die Analogeingangskanäle mithilfe des...
  • Seite 480 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung CAP- und PST- Kurzbeschreibung (60 Zeichen) Ausge‐ Anmerkungen Bezeichnung wählter Wert Modus Wahl der Messgrößen für Strom L1, L2, L3 Alle drei Phase-Erde-Spannungs‐ und Spannung wandlereingänge sind verfügbar Koeffizient des Tiefpassfilters für 0.00 Normalerweise ist keine zusätzli‐...
  • Seite 481 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 128: Einstellungen für Kalibrierungsparameter CAP- und PST- Kurzbeschreibung (60 Zeichen) Ausge‐ Anmerkungen Bezeichnung wählter Wert IAmpComp5 Amplitudenfaktor zur Stromkalib‐ 0.00 rierung bei 5 % von Ir IAmpComp30 Amplitudenfaktor zur Stromkalib‐ 0.00 rierung bei 30 % von Ir IAmpComp100 Amplitudenfaktor zur Stromkalib‐...
  • Seite 482 L1L2 35 / 0,1kV 35kV Busbar en05000375.vsd IEC05000375 V1 DE Abb. 180: SLD für Transformatoranwendung Zur Messung der Wirk- und Blindleistung wie in der obigen Abbildung angegeben muss Folgendes durchgeführt werden: Alle Daten des Stromwandler- und Spannungswandler- und Phasenwinkel- Referenzkanals PhaseAngleRef für die Analogeingangskanäle mithilfe des Parametereinstelltools einstellen (siehe Abschnitt "Analogeingänge").
  • Seite 483 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung CAP- und PST- Kurzbeschreibung (60 Zeichen) Ausge‐ Kommentar Bezeichnung wählter Wert Betrieb Funktion = Aus/Ein Funktion muss "Ein" sein PowAmpFact Amplitudenfaktor zur Skalierung 1.000 Normalerweise ist keine Skalie‐ der Leistungsmessung rung erforderlich PowAngComp Winkelkompensation für Phasen‐...
  • Seite 484 100MVA 15,65kV 4000/5 en05000376.vsd IEC05000376 V1 DE Abb. 181: SLD für Generatoranwendung Zur Messung der Wirk- und Blindleistung wie in der obigen Abbildung angegeben muss Folgendes durchgeführt werden: Alle Stromwandler- und Spannungswandlerdaten sowie den Phasenwinkel- Referenzkanal PhaseAngleRef (siehe Abschnitt "Analogeingänge") für die Analogeingangskanäle mithilfe des Parametereinstelltools einstellen.
  • Seite 485 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung CAP- und PST- Kurzbeschreibung (60 Zeichen) Ausge‐ Kommentar Bezeichnung wählter Wert Modus Wahl der Messgrößen für Strom Aron-Me‐ Generator-Spannungswandler und Spannung thode sind zwischen den Phasen ange‐ schlossen (d. h. in V-Schaltung) Koeffizient des Tiefpassfilters für 0.00 Normalerweise ist keine zusätzli‐...
  • Seite 486 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung QMax -10000000000.000 0.001 1000000000.000 Größter Wert - 10000000000.000 QRepTyp Zyklisch Zyklisch Übertragungsverfahren Totband Int. Totband UBase 0.05 - 2000.00 0.05 400.00 Bezugseinstellwert, Spannungsebene in Mode L1, L2, L3 L1, L2, L3 Wahl der Messgrößen für Strom und Aron-Schaltung...
  • Seite 487 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 130: CVMMXU "Non Group" Einstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung SDbRepInt 1 - 300 Zykl.: Interval (s), Tb: In % des Messbe‐ reiches, Tb-Int: In%s SZeroDb 0 - 100000 Nullpunktunterdrückung in 0.001% des Messbereiches SHiHiLim...
  • Seite 488 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung PFHiLim -3.000 - 3.000 0.001 2.000 Erster Oberer Grenzwert (physikalischer Wert) PFLowLim -3.000 - 3.000 0.001 -2.000 Erster Unterer Grenzwert (physikalischer Wert) PFLowLowLim -3.000 - 3.000 0.001 -3.000 Zweiter Unterer Grenzwert (physikali‐...
  • Seite 489 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung FrLimHyst 0.000 - 100.000 0.001 5.000 Hysterese in % de Messbereiches (gültig für alle Grenzwerte) UAmpComp5 -10.000 - 10.000 0.001 0.000 Amplitudenfaktor zur Spannungskalibrie‐ rung bei 5% von Ur UAmpComp30 -10.000 - 10.000 0.001...
  • Seite 490 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung IL3Max 0.000 - 0.001 1000.000 Größter Wert 10000000000.000 IL3RepTyp Zyklisch Zyklisch Übertragungsverfahren Totband Int. Totband IL3AngDbRepInt 1 - 300 Zykl.: Interval (s), Tb: In % des Messbe‐ reiches, Tb-Int: In%s Tabelle 132: CMMXU "Non Group"...
  • Seite 491 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung IL3ZeroDb 0 - 100000 Nullpunktunterdrückung in 0.001% des Messbereiches IL3HiHiLim 0.000 - 0.001 900.000 Zweiter Oberer Grenzwert (physikali‐ 10000000000.000 scher Wert) IL3HiLim 0.000 - 0.001 800.000 Erster Oberer Grenzwert (physikalischer 10000000000.000 Wert)
  • Seite 492 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung UL3RepTyp Zyklisch Zyklisch Übertragungsverfahren Totband Int. Totband UL3LimHys 0.000 - 100.000 0.001 5.000 Hysterese in % de Messbereiches (gültig für alle Grenzwerte) UL3AnDbRepInt 1 - 300 Zykl.: Interval (s), Tb: In % des Messbe‐...
  • Seite 493 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 135: VMMXU "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung UL12DbRepInt 1 - 300 Zykl.: Interval (s), Tb: In % des Messbe‐ reiches, Tb-Int: In%s Operation Funktion Ein / Aus UBase 0.05 - 2000.00 0.05...
  • Seite 494 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung UL12Min 0.000 - 0.001 0.000 Kleinster Wert 10000000000.000 UL12LimHys 0.000 - 100.000 0.001 5.000 Hysterese in % de Messbereiches (gültig für alle Grenzwerte) UL23ZeroDb 0 - 100000 Nullpunktunterdrückung in 0.001% des Messbereiches UL23HiHiLim...
  • Seite 495 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus 3I0AngMin -180.000 - 180.000 Grad 0.001 -180.000 Kleinster Wert 3I0AngMax -180.000 - 180.000 Grad 0.001 180.000 Größter Wert 3I0AngRepTyp Zyklisch Zyklisch Übertragungsverfahren Totband Int.
  • Seite 496 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung 3I0LowLim 0.000 - 0.001 0.000 Erster Unterer Grenzwert (physikalischer 10000000000.000 Wert) 3I0LowLowLim 0.000 - 0.001 0.000 Zweiter Unterer Grenzwert (physikali‐ 10000000000.000 scher Wert) 3I0AngZeroDb 0 - 100000 Nullpunktunterdrückung in 0.001% des Messbereiches I1ZeroDb...

  • Seite 497: Ereignisfunktion (Ev)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Signalen im IED, die an den Ereignisfunktionsblock angeschlossen sind, erzeugt. Alle sechs Zähler verfügen über eine gemeinsame Rücksetzfunktion. 4.14.2.2 Einstellparameter Für die Funktion gibt es keine Parameter im lokalen HMI bzw. Schutz- und Steuerungs- IED-Manager (PCM 600).
  • Seite 498 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • • Kanal 1-8 • Kanal 9-16 • Kanal 1-16 MinInterval_1 - 16 Ein Zeitintervall zwischen zyklischen Ereignissen kann für jeden Eingangskanal individuell eingestellt werden. Dies kann in Schritten von 0,1 s aus einem Bereich zwischen 0,0 s und 1000,0 s eingestellt werden.
  • Seite 499 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung EventMask4 Keine Ereignisse Automatisch Übertragungskriterien für Eingang 4 Bei steigender Flanke Bei 1?0 Bei Änderung Automatisch EventMask5 Keine Ereignisse Automatisch Übertragungskriterien für Eingang 5 Bei steigender Flanke Bei 1?0 Bei Änderung...
  • Seite 500 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung EventMask13 Keine Ereignisse Automatisch Übertragungskriterien für Eingang 13 Bei steigender Flanke Bei 1?0 Bei Änderung Automatisch EventMask14 Keine Ereignisse Automatisch Übertragungskriterien für Eingang 14 Bei steigender Flanke Bei 1?0 Bei Änderung...
  • Seite 501 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung MinRepIntVal14 0 - 3600 Kleinstes Übertragungsintervall für Ein‐ gang 14 MinRepIntVal15 0 - 3600 Kleinstes Übertragungsintervall für Ein‐ gang 15 MinRepIntVal16 0 - 3600 Kleinstes Übertragungsintervall für Ein‐ gang 16 4.14.4 Fehlerortungsfunktion (RFLO)
  • Seite 502 Impedanzwerte auf ihre Primärwerte und die Gesamtlänge der geschützten Leitung beziehen. en05000045.vsd IEC05000045 V1 DE Abb. 182: Vereinfachte Netzkonfiguration mit Netzdaten, erforderlich zur Einstellung der Fehlerortungsfunktion. Bei einer Einsystemleitung (keine parallele Leitung) werden die Werte für die Gegenkopplungsimpedanz (X ) und der zugehörige Analogeingang auf null...

  • Seite 503: Anschluss Der Analogströme

    Werte nicht bekannt sind, bringen die Werte der Quellenimpedanz bei 85° zufriednstellende Ergebinsse. Anschluss der Analogströme Schaltplan der Phasenströme einschließlich Stromeingang der Parallelleitung Abbildung en07000113.vsd IEC07000113 V1 DE Abb. 183: Beispiel für Anschluss der Parallelleitung IN für Fehlerortung (FLOC) Applikationshandbuch...
  • Seite 504 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.14.4.3 Einstellparameter Tabelle 140: LMBRFLO Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung 0.001 - 1500.000 ohm/p 0.001 2.000 Quellenwiderstand A (nahes Ende) 0.001 - 1500.000 ohm/p 0.001 12.000 Quellenreaktanz A (nahes Ende) 0.001 - 1500.000 ohm/p 0.001...

  • Seite 505: Stördatenaufzeichnung (Rdre)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.14.5.1 Anwendung Die Funktionen MMXU (SVR, CP und VP), MSQI (CSQ und VSQ) und MVGGIO (MV) verfügen über Messüberwachungsfunktionalität. Alle Messwerte können mit vier verstellbaren Grenzwerten (zweiter unterer Grenzwert, erster unterer Grenzwert, erster oberer Grenzwert und zweiter oberer Grenzwert) überwacht werden.
  • Seite 506 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Die Stördatenaufzeichnungsfunktion ist eine gemeinsame Bezeichnung für mehrere Funktionen: Anzeige (IND), Ereignisaufzeichnung (ER), Ereignisliste (EL), Auslösewertaufzeichnung (TVR), Störungsschreiber (DR) und Fehlerortung (FL). Die Funktion ist durch eine hohe Flexibilität hinsichtlich Konfiguration, Startbedingungen, Aufzeichnungszeiten sowie einer großen Speicherkapazität gekennzeichnet.
  • Seite 507 B6RBDR Ereignislist Ereignis-Rekorder Indikationen en05000124.vsd IEC05000124 V1 DE Abb. 184: Stördatenaufzeichnungsfunktionen und zugehörige Funktionsblöcke Für die Stördatenaufzeichnungsfunktion gibt es eine Reihe von Einstellungen, die auch die Unterfunktionen beeinflussen. Drei LED-Anzeigen, die sich über dem LCD-Bildschirm befinden, liefern schnelle Statusinformationen über das IED. Folgende Informationen werden angezeigt: Grüne LED:...

  • Seite 508: Aufzeichnungslänge

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Unterfunktion ist in Betrieb (der einzige allgemeine Parameter, der die Ereignisliste EL beeinflusst). Funktion=Aus: • Es werden keine Stördatenaufzeichnungen gespeichert. • LED-Informationen (gelb - Anre, rot - Auslösung) werden nicht gespeichert oder geändert. Funktion=Ein: •...

  • Seite 509: Binäre Eingangssignale

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung PostRetrig = Aus Die Störschreibung reagiert nicht auf ein neues Auslösesignal während Nach-Fehler- Zeit. PostRetrig = Ein Die Funktion schließt die aktuelle Aufzeichnung ab und startet eine neue komplette Aufzeichnung, die folgendes umfasst: •...
  • Seite 510 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Analogsignale Es können bis zu 40 Analogsignale aus den internen Analog- und Analogeingangssignalen ausgewählt werden. Zur Konfiguration wird das Konfigurationstool aus dem PCM600 verwendet. Die Analogauslösung der Stördatenaufzeichnung wird nicht beeinträchtigt, wenn der Analogeingang M in der Stördatenaufzeichnung enthalten ist oder nicht (OperationM= Ein/Aus).
  • Seite 511 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung zu einer enormen Anzahl von Datensätzen bei jeder einzelnen Störung und eine große Datenmenge muss verarbeitet werden, wenn die Aufzeichnungsfunktionen nicht richtig eingestellt sind. Das Ziel ist, die Einstellungen in jedem IED zu optimieren, um nur wertvolle Stördaten aufzuzeichnen und die Anzahl der Aufzeichnungen, die im IED gespeichert werden können, zu maximieren.
  • Seite 512 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Tabelle 143: A1RADR "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation01 Funktion Ein/Aus NomValue01 0.0 - 999999.9 Nennwert für Analogkanal 1 UnderTrigOp01 Starte Störschreiber bei Unterschreitung des Triggerschwellwertes für Analogka‐ nal 1 Ein / Aus UnderTrigLe01 0 - 200...
  • Seite 513 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung OverTrigOp04 Starte Störschreiber bei Überschreitung des Triggerschwellwertes für Analogka‐ nal 4 Ein / Aus OverTrigLe04 0 - 5000 Triggerschwellwert bei Überschreitung für Analogkanal 4 in % des Signals Operation05 Funktion Ein/Aus NomValue05...
  • Seite 514 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung UnderTrigLe08 0 - 200 Triggerschwellwert bei Unterschreitung für Analogkanal 8 in % des Signals OverTrigOp08 Starte Störschreiber bei Überschreitung des Triggerschwellwertes für Analogka‐ nal 8 Ein / Aus OverTrigLe08 0 - 5000 Triggerschwellwert bei Überschreitung...
  • Seite 515 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation32 Funktion Ein/Aus NomValue32 0.0 - 999999.9 Nennwert für Analogkanal 32 UnderTrigOp32 Starte Störschreiber bei Unterschreitung des Triggerschwellwertes für Analogka‐ nal 32 Ein / Aus UnderTrigLe32 0 - 200 Triggerschwellwert bei Unterschreitung für Analogkanal 32 in % des Signals...
  • Seite 516 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung OverTrigLe35 0 - 5000 Triggerschwellwert bei Überschreitung für Analogkanal 35 in % des Signals Operation36 Funktion Ein/Aus NomValue36 0.0 - 999999.9 Nennwert für Analogkanal 36 UnderTrigOp36 Starte Störschreiber bei Unterschreitung des Triggerschwellwertes für Analogka‐...
  • Seite 517 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung OverTrigOp39 Starte Störschreiber bei Überschreitung des Triggerschwellwertes für Analogka‐ nal 39 Ein / Aus OverTrigLe39 0 - 5000 Triggerschwellwert bei Überschreitung für Analogkanal 39 in % des Signals Operation40 Funktion Ein/Aus NomValue40...
  • Seite 518 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung TrigLevel04 Trigger bei 0 Trigger bei 1 Trigger bei positiver (1) oder negativer Trigger bei 1 (0) Flanke für Binäreingang 4 IndicationMa04 Verbergen Verbergen Anzeigemaskierung für Binäreingang 4 Anzeigen SetLED04 Rote LED an HMI für Binäreingang 4 set‐...
  • Seite 519 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung TrigLevel10 Trigger bei 0 Trigger bei 1 Trigger bei positiver (1) oder negativer Trigger bei 1 (0) Flanke für Binäreingang 10 IndicationMa10 Verbergen Verbergen Anzeigemaskierung für Binäreingang 10 Anzeigen SetLED10 Rote LED an HMI für Binäreingang 10 set‐...
  • Seite 520 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung TrigLevel16 Trigger bei 0 Trigger bei 1 Trigger bei positiver (1) oder negativer Trigger bei 1 (0) Flanke für Binäreingang 16 IndicationMa16 Verbergen Verbergen Anzeigemaskierung für Binäreingang 16 Anzeigen SetLED16 Rote LED an HMI für Binäreingang 16 set‐...
  • Seite 521 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Name Anzeigenbereich Einheit Stufe Standard Beschreibung INFNO6 0 - 255 InfNo Informationsnummer für Binäreingang 6 (IEC -60870-5-103) INFNO7 0 - 255 InfNo Informationsnummer für Binäreingang 7 (IEC -60870-5-103) INFNO8 0 - 255 InfNo Informationsnummer für Binäreingang 8 (IEC -60870-5-103)
  • Seite 522 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.14.7.2 Einstellrichtlinien Die Einstellparameter für die Ereignislistenfunktion (EL) sind Teil der Stördatenaufzeichnungseinstellungen. Es können bis zu 96 Binärsignale, wobei es sich entweder um interne Signale oder Signale von Binäreingangssignalkanälen handelt, gehandhabt werden. Diese Signale sind mit den Binärsignalen, die durch den Störschreiber aufgezeichnet wurden, identisch.

  • Seite 523: Ereignisaufzeichnung (Rdre)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung einige wichtige Signale, nicht zu viele, anzuzeigen. Wenn eine gründlichere Analyse erforderlich ist, sollten die Informationen aus der Ereignisaufzeichnung verwendet werden. Bedingungen zur Steuerung der roten LED im LHMI: SetLEDN: Schaltet die rote LED auf dem LHMI an der Gerätevorderseite ein, wenn der Binäreingang N seinen Status ändert.

  • Seite 524: Auslösewert-Aufzeichnung (Rdre)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.14.9.2 Einstellrichtlinien Die Einstellparameter für die Ereignisaufzeichnungsfunktion (ER) sind Teil der Stördatenaufzeichnungseinstellungen. Es können bis zu 96 Binärsignale, wobei es sich entweder um interne Signale oder Signale von Binäreingangssignalkanälen handelt, gehandhabt werden. Diese Signale sind mit den Binärsignalen, die von der Stördatenaufzeichnung aufgezeichnet wurden, identisch.

  • Seite 525: Störschreiber (Rdre)

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung wird empfohlen, ein abgetastetes Spannungseingangssignal, d. h. eine Leitungs- bzw. Sammelschienen-Phasenspannung (Kanal 1-30) anzuführen. 4.14.11 Störschreiber (RDRE) 4.14.11.1 Anwendung Es ist sehr wichtig, schnelle, vollständige und zuverlässige Informationen zu Fehlerstrom, Spannung, Binärsignal und anderen Störungen im Stromversorgungssystem zu erhalten.
  • Seite 526 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Störschrieb aufgezeichnet werden (d. h. Ereignisaufzeichnungs (ER), Anzeige (IND) und Auslösewertaufzeichnung (TVR), identisch. Für den Störschreiber (DR) gibt es eine spezielle Einstellung: OperationM: Analogkanal M wird vom Störschreiber aufgezeichnet (Ein) bzw. nicht aufgezeichnet (Aus). Andere Störschriebeinstellungen, wie z. B. Operation und TrigLevel für Binärsignale, beeinflussen ebenfalls den Störschreiber.

  • Seite 527: Einstellung/Allgemeine Einstellungen/I/O-Module

    Abschnitt 4 1MRK 511 190-UDE B IED Anwendung • Funktion: Aus/Ein • tReporting: 0-3600 s • Ereignismaske: Keine Ereignisse/Ereignisse aufzeichnen Die Ein- und Ausgänge des Impulszähler-Funktionsblocks werden mit dem PCM 600 konfiguriert. Im Binäreingangsmodul ist die Entprellfilterzeit auf 5 ms festeingestellt, d. h., der Zähler unterdrückt Impulse mit einer Impulslänge von weniger als 5 ms.

  • Seite 528: Energiemessung Und Bedarfshandhabung (Mmtr)

    FALSE RSTDMD FALSE en07000121.vsd IEC07000121 V1 DE Abb. 185: Anschluss der Energiemessfunktion an den Ausgängen der Messfunktion Die Energiewerte können über die Kommunikation in W*s abgelesen und/oder alternativ auf dem lokalen HMI-Display angezeigt werden Die graphische Anzeige wird dann mithilfe des graphischen Display Editor Tool (GDE) mit einem Messwert eingerichtet, der mit einem Rechtsklick wahlweise zur Wirk- und Blindkomponente selektiert wird.
  • Seite 529 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung Kommunikation zum SA-System gesendet werden, wo dann die Gesamtenergie durch Summierung der Impulsenergie berechnet wird. Dieses Prinzip eignet sich gut für hohe Energiewerte, da ansonsten die Energieintegration auf ungefähr ein Jahr mit 50 kV und 3000 A beschränkt wird. Danach beginnt die Summierung erneut bei null.
  • Seite 530 Abschnitt 4 1MRK 511 190-UDE B IED Anwendung 4.15.2.3 Einstellparameter Tabelle 147: ETPMMTR "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion EIN/AUS StartAcc Aktivierung der Energiezählung tEnergy 1 Minute 1 Minute Zeitintervall für Bestimmung des Leis‐ 5 Minuten tungsmaximums 10 Minuten...

  • Seite 531: Überblick

    Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Abschnitt 5 Stationskommunikation Über dieses Kapitel Dieses Kapitel beschreibt die Kommunikationsmöglichkeiten in einem Stationsleitsystem. Überblick Jedes IED ist mit einer Kommunikationsschnittstelle ausgestattet, welches ihm ermöglicht, mit einem oder vielen Geräten oder Systemen auf Unterstationsebene über den Stationsautomatisierungs- (SA-) Bus oder über den Stationsüberwachungs (SM-) Bus zu kommunizieren.
  • Seite 532 Dieses Beispiel zeigt die Topologie einer IEC 61850-8-1 Konfiguration. IEC 61850-8-1 gibt nur die Schnittstelle zum Unterstations-LAN vor. Das LAN selbst wird dem Systemintegrator überlassen. IEC06000195 V1 DE Abb. 186: Stationsleitsystem mit IEC 61850 Dieses Beispiel zeigt die GOOSE Peer-to-Peer-Kommunikation. IEC05000734 V1 DE Abb.

  • Seite 533: Generischer Einzelmeldungs-Funktionsblock (Spggio)

    Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation 5.2.2 Einstellrichtlinien Dem Benutzer stehen in PST nur zwei Einstellungen, die mit dem Protokoll IEC 61850–8–1 in Zusammenhang stehen, zur Verfügung: Operation Der Anwender kann dies auf „Ein“ oder „Aus“ einstellen. GOOSE muss auf den Ethernet-Link eingestellt werden, an dem der GOOSE- Verkehr gesendet bzw.
  • Seite 534 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation kann außerdem im gleichen IED verwendet werden, um einem analogen Wert einen RANGE-Aspekt zuzuordnen, um die Messwertüberwachung dieses Werts zu ermöglichen. 5.2.4.2 Einstellrichtlinien Mit den für die MVGGIO-Funktion verfügbaren Einstellungen kann der Benutzer eine Totzone und eine Null-Totzone für das überwachte Signal einstellen.
  • Seite 535 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung MV max -10000000000,00 0,001 100,000 Größter Wert 10000000000,00 MV dbType Periodisch Totband Übertragungsverfah‐ Totband Int. Totband MV limHys 0,000 - 100,000 0,001 5,000 Hysterese in % des Messbereichs (gültig für alle Grenzwerte) 5.2.5...
  • Seite 536 IED670 IED670 IED670 en05000663.vsd IEC05000663 V1 DE Abb. 188: Beispiel der LON Kommunikationsstruktur für ein Stationsleittechnik- System. Ein optisches Netzwerk kann innerhalb des Stationsleitsystems eingesetzt werden. Dies ermöglicht die Kommunikation mit den IED 670s über den LON Bus vom Bedienarbeitsplatz, vom Kontrollzentrum und auch von anderen IEDs über horizontale Feld-zu Feld-Kommunikation.

  • Seite 537: Das Lon Protokoll

    Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Das LON Protokoll Das LON Protokoll ist beschrieben in der LonTalkProtocol-Spezifikation Version 3 der Echelon Corporation. Dieses Protokoll ermöglicht die Kommunikation in Steuerungsnetzwerken. Es ist ein Punkt-zu-Punkt- Protokoll, mit dem alle an das Netzwerk angeschlossenen Geräte direkt miteinander kommunizieren können.
  • Seite 538 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Tabelle 153: General settings for the LON (ADE1-) function Parameter Range Step Default Unit Description Operation Operation TimerClass Slow Slow Timer class Normal Fast SPA-Kommunikationsprotokoll 5.4.1 Anwendung Das Kommunikationsprotokoll SPA ist für die IED 670-Produkte als Option erhältlich und ist eine Alternative zu IEC 60870-5-103.
  • Seite 539 22 oder Fiberdata- en05000672.vsd Modem IEC05000672 V1 DE Abb. 189: SPA-Kommunikationsstruktur für ein Überwachungssystem. Bei dem Überwachungssystem kann es sich entweder um ein lokales, ein dezentrales oder eine Kombination aus beidem handeln. Bei der Kommunikation mit einem PC im Stations-LAN, der über WAN mit dem Büro-LAN des Betreibers (siehe Abbildung 2) verbunden ist, und bei Verwendung...

  • Seite 540: Funktionen

    Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Glas <1000 m entsprechend den optischen Vorgaben Kunststoff <20 m (im Schrank) entsprechend den optischen Vorgaben Funktionen Bei dem SPA-Protokoll V2.5 handelt es sich um ein ASCII-basiertes Protokoll für serielle Kommunikation. Die Kommunikation basiert auf einem Master-Slave- Prinzip, wobei das IED ein Slave und der PC der Master ist.
  • Seite 541 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation dem Typ des verwendeten Modems ab. Es ist jedoch zu beachten, dass das IED seine Geschwindigkeit nicht automatisch an die tatsächlichen Kommunikationsbedingungen anpasst, da die Geschwindigkeit am HMI des IED eingestellt wird. 5.4.3 Einstellparameter Tabelle 154: SPA "Non Group"...
  • Seite 542 IED670 IED670 IED670 en05000660.vsd IEC05000660 V1 DE Abb. 191: Beispiel der IEC 60870-5-103 Kommunikationsstruktur für ein Schaltanlagen-Automationssystem. Das Kommunikationsprotokoll IEC 60870-5-103 wird hauptsächlich verwendet, wenn ein Schutz-IED mit einem Steuer- bzw. Überwachungssystem anderer Hersteller kommuniziert. Dieses System muss über Software verfügen, die die IEC 60870-5-103 Kommunikationsmeldungen interpretieren kann.
  • Seite 543 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation • Ereignisverarbeitung • Aufzeichnung der Analogmesswerte (Messwerte) • Fehlerort • Befehlsverarbeitung • Wiedereinschaltung EIN/AUS • Distanzschutz EIN/AUS • Schutz EIN/AUS • LED-Rückstellung • Charakteristiken 1 - 4 (Parametersätze) • Dateiübertragung (Störschriebe) • Zeitsynchronisierung Hardware Bei der lokalen Kommunikation mit einem PC oder Fernwirkeinrichtung (engl.
  • Seite 544 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Funktionsblock mit definierten IED-Funktionen in Melderichtung, I103IED. Dieser Block verwendet PARAMETER als FUNCTION TYPE und der Parameter INFORMATION NUMBER ist für jedes Eingangssignal definiert. • Funktionsstatusanzeige in Melderichtung, benutzerdefiniert Funktionsblöcke mit benutzerdefinierten Eingangssignalen in Melderichtung, I103UserDef.

  • Seite 545: Stördatenaufzeichnung

    Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Messwerte Die Messwerte können gemäß der Norm als Typ 3.1, 3.2, 3.3, 3.4 und Typ 9 verwendet werden. • Messwerte im öffentlichen Bereich Funktionsblock, der je nach den anliegenden Signalen alle gültigen Messwerttypen meldet, I103Meas.

  • Seite 546: Einstellungen Vom Pcm 600-Tool Ereignis

    Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Nach Auswahl der Kommunikationsprotokolle wird das IED automatisch neugestartet. Die Einstellungen für IEC 60870-5-103 Kommunikation sind folgendermaßen: • Einstellungen für Slave-Nummer und Baudrate (Kommunikationsgeschwindigkeit) • Einstellung für Lichtumkehrung oder nicht • Einstellung für Häufigkeit der Messwerteübertragung Die Einstellungen für Kommunikationsparameter, Slave-Nummer und Baudrate sind ersichtlich auf dem lokalen HMI unter: Einstellungen\Allgemeine Einstellungen\Kommunikation\SLM-Konfiguration...

  • Seite 547: Funktions- Und Informationstypen

    Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Funktions- und Informationstypen Der Funktionstyp ist folgendermaßen definiert: 128 = Distanzschutz 160 = Überstromschutz 176 = Transformatordifferentialschutz 192 = Leitungsdifferentialschutz Die Tabellen im “Technischen Referenzhandbuch/Stationskommunikation”, die von IED 670-Produkten mit implementiertem Kommunikationsprotokoll IEC 60870-5-103 unterstützte Informationstypen angeben, können als Hilfe herangezogen werden.
  • Seite 548 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Tabelle 159: Allgemeine Einstellungen für die (ICMD-) Funktion I103CMD Parameter Bereich Schritt Vorgabewert Einheit Beschreibung FUNTYPE 1 - 255 FunT Funktionstyp (1-255) Tabelle 160: Allgemeine Einstellungen für die (IEV1-) Funktion I103IED Parameter Bereich Schritt Vorgabewert Einheit Beschreibung...
  • Seite 549 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Tabelle 162: Allgemeine Einstellungen für die (IS01-) Funktion I103UsrDef Parameter Bereich Schritt Vorgabewert Einheit Beschreibung FUNTYPE 1 - 255 FunT Funktionstyp (1-255) INFNO_1 1 - 255 InfNo Informationsnummer für Binäreingang 1 (1-255) INFNO_2 1 - 255 InfNo Informationsnummer...
  • Seite 550 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Tabelle 167: Allgemeine Einstellungen für die (IMU1-) Funktion I103MeasUsr Parameter Bereich Schritt Vorgabewert Einheit Beschreibung FUNTYPE 1 - 255 FunT Funktionstyp (1-255) INFNO 1 - 255 InfNo Informationsnummer für Messwerte (1-255) RatedMeasur1 0.05 - 0.05 1000.00 Nennmesswert an...
  • Seite 551 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Automatisierungs-Bits (AUBI) 5.6.1 Anwendung Der AUBI-Funktionsblock (bzw. der Automatisierungs-Bits-Funktionsblock) wird im CAP-Tool verwendet, um die über das DNP3.0 Protokoll kommenden Befehle in die Konfiguration zu integrieren. Diesbezüglich spielt dieser Funktionsblock die gleiche Rolle wie BinGOOSEReceive (für IEC61850) oder MultiCmdReceive (für LON).
  • Seite 552 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Tabelle 171: Allgemeine Einstellungen für die Funktion DNP3Ch1RS485 (DNC1-) Parameter Bereich Schritt Vorgabewert Einheit Beschreibung Betrieb Betriebsmodus Serieller Modus BaudRate 300 Bd 9600 Bd Baudrate für seriel‐ 600 Bd len Port 1200 Bd 2400 Bd 4800 Bd 9600 Bd...
  • Seite 553 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Tabelle 173: Allgemeine Einstellungen für die Funktion DNP3Ch2TCPIP (DNC2-) Parameter Bereich Schritt Vorgabewert Einheit Beschreibung Betrieb Betriebsmodus TCP/IP nur UDP TCPIPLisPort 1 - 65535 20000 TCP/IP Hörport UDPPortAccData 1 - 65535 20000 UDP-Port zur Annah‐ me von UDP-Data‐...
  • Seite 554 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Tabelle 176: Allgemeine Einstellungen für die Funktion DNP3Ch5TCPIP (DNC5-) Parameter Bereich Schritt Vorgabewert Einheit Beschreibung Betrieb Betriebsmodus TCP/IP nur UDP TCPIPLisPort 1 - 65535 20000 TCP/IP Hörport UDPPortAccData 1 - 65535 20000 UDP-Port zur Annah‐ me von UDP-Data‐...
  • Seite 555 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung Obj22DefVar 1:BinCnt32Ev‐ 1:BinCnt32Ev‐ Objekt 22, Standard‐ WoutT WoutT abweichung 2:BinCnt16Ev‐ WoutT 5:BinCnt32Ev‐ WithT 6:BinCnt16Ev‐ WithT Obj30DefVar 1:AI32Int 3:AI32IntWi‐ Objekt 30, Standard‐ 2:AI16Int thoutF abweichung 3:AI32IntWi‐ thoutF 4:AI16IntWi‐ thoutF 5:AI32FltWithF 6:AI64FltWithF...
  • Seite 556 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung UREvClassMask Freilaufende Ant‐ Klasse 1 wort, Ereignisklas‐ Klasse 2 senmaske Klasse 1 und 2 Klasse 3 Klasse 1 und 3 Klasse 2 und 3 Klasse 1, 2 und 3 UROfflineRetry 0 - 10 Freilaufende Antwort...
  • Seite 557 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung Averag3TimeReq Nein Nein Durchschnittliche 3 Zeitanforderungen verwenden PairedPoint Nein Gepaarte Punkte ak‐ tivieren tSelectTimeout 1.0 - 60.0 30.0 Zeitüberschreitung auswählen Tabelle 179: Allgemeine Einstellungen für die Funktion DNP3Mast2TCPIP (DNM2-) Parameter Bereich Schritt...
  • Seite 558 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung Obj22DefVar 1:BinCnt32Ev‐ 1:BinCnt32Ev‐ Objekt 22, Standard‐ WoutT WoutT abweichung 2:BinCnt16Ev‐ WoutT 5:BinCnt32Ev‐ WithT 6:BinCnt16Ev‐ WithT Obj30DefVar 1:AI32Int 3:AI32IntWi‐ Objekt 30, Standard‐ 2:AI16Int thoutF abweichung 3:AI32IntWi‐ thoutF 4:AI16IntWi‐ thoutF 5:AI32FltWithF 6:AI64FltWithF...
  • Seite 559 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung UROfflineRetry 0 - 10 Freilaufende Antwort wiederholt bevor Off‐ line-Wiederholungs‐ modus tURRetryDelay 0.00 - 60.00 0.01 5.00 Wiederholungsver‐ zögerung für freilau‐ fende Antwort in s tUROfflRtryDel 0.00 - 60.00 0.01 30.00 Offline-Wiederho‐...
  • Seite 560 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung tSelectTimeout 1.0 - 60.0 30.0 Zeitüberschreitung auswählen tBrokenConTout 0 - 3600 Zeitüberschreitung, unterbrochene Ver‐ bindung tKeepAliveT 0 - 3600 Keep-Alive-Zeitge‐ Tabelle 181: Allgemeine Einstellungen für die Funktion DNP3Mast3TCPIP (DNM3-) Parameter Bereich Schritt...
  • Seite 561 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung Obj22DefVar 1:BinCnt32Ev‐ 1:BinCnt32Ev‐ Objekt 22, Standard‐ WoutT WoutT abweichung 2:BinCnt16Ev‐ WoutT 5:BinCnt32Ev‐ WithT 6:BinCnt16Ev‐ WithT Obj30DefVar 1:AI32Int 3:AI32IntWi‐ Objekt 30, Standard‐ 2:AI16Int thoutF abweichung 3:AI32IntWi‐ thoutF 4:AI16IntWi‐ thoutF 5:AI32FltWithF 6:AI64FltWithF...
  • Seite 562 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung UROfflineRetry 0 - 10 Freilaufende Antwort wiederholt bevor Off‐ line-Wiederholungs‐ modus tURRetryDelay 0.00 - 60.00 0.01 5.00 Wiederholungsver‐ zögerung für freilau‐ fende Antwort in s tUROfflRtryDel 0.00 - 60.00 0.01 30.00 Offline-Wiederho‐...
  • Seite 563 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung tSelectTimeout 1.0 - 60.0 30.0 Zeitüberschreitung auswählen tBrokenConTout 0 - 3600 Zeitüberschreitung, unterbrochene Ver‐ bindung tKeepAliveT 0 - 3600 Keep-Alive-Zeitge‐ Tabelle 183: Allgemeine Einstellungen für die Funktion DNP3Mast4TCPIP (DNM4-) Parameter Bereich Schritt...
  • Seite 564 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung Obj22DefVar 1:BinCnt32Ev‐ 1:BinCnt32Ev‐ Objekt 22, Standard‐ WoutT WoutT abweichung 2:BinCnt16Ev‐ WoutT 5:BinCnt32Ev‐ WithT 6:BinCnt16Ev‐ WithT Obj30DefVar 1:AI32Int 3:AI32IntWi‐ Objekt 30, Standard‐ 2:AI16Int thoutF abweichung 3:AI32IntWi‐ thoutF 4:AI16IntWi‐ thoutF 5:AI32FltWithF 6:AI64FltWithF...
  • Seite 565 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung UROfflineRetry 0 - 10 Freilaufende Antwort wiederholt bevor Off‐ line-Wiederholungs‐ modus tURRetryDelay 0.00 - 60.00 0.01 5.00 Wiederholungsver‐ zögerung für freilau‐ fende Antwort in s tUROfflRtryDel 0.00 - 60.00 0.01 30.00 Offline-Wiederho‐...
  • Seite 566 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung tSelectTimeout 1.0 - 60.0 30.0 Zeitüberschreitung auswählen tBrokenConTout 0 - 3600 Zeitüberschreitung, unterbrochene Ver‐ bindung tKeepAliveT 0 - 3600 Keep-Alive-Zeitge‐ Tabelle 185: Allgemeine Einstellungen für die Funktion DNP3Mast5TCPIP (DNM5-) Parameter Bereich Schritt...
  • Seite 567 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung Obj22DefVar 1:BinCnt32Ev‐ 1:BinCnt32Ev‐ Objekt 22, Standard‐ WoutT WoutT abweichung 2:BinCnt16Ev‐ WoutT 5:BinCnt32Ev‐ WithT 6:BinCnt16Ev‐ WithT Obj30DefVar 1:AI32Int 3:AI32IntWi‐ Objekt 30, Standard‐ 2:AI16Int thoutF abweichung 3:AI32IntWi‐ thoutF 4:AI16IntWi‐ thoutF 5:AI32FltWithF 6:AI64FltWithF...
  • Seite 568 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung UROfflineRetry 0 - 10 Freilaufende Antwort wiederholt bevor Off‐ line-Wiederholungs‐ modus tURRetryDelay 0.00 - 60.00 0.01 5.00 Wiederholungsver‐ zögerung für freilau‐ fende Antwort in s tUROfflRtryDel 0.00 - 60.00 0.01 30.00 Offline-Wiederho‐...

  • Seite 569: Einzelbefehl, 16 Signale (Cd)

    Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung tSelectTimeout 1.0 - 60.0 30.0 Zeitüberschreitung auswählen tBrokenConTout 0 - 3600 Zeitüberschreitung, unterbrochene Ver‐ bindung tKeepAliveT 0 - 3600 Keep-Alive-Zeitge‐ Einzelbefehl, 16 Signale (CD) 5.7.1 Anwendung Der Einzelbefehl, 16 Signale (CD), ist eine gängige Funktion, die immer im IED enthalten ist.
  • Seite 570 Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation IEC04000206 V1 DE Abb. 192: Anwendungsbeispiel, das einen logischen Schaltplan für die Steuerung eines Leistungsschalters über Konfigurationslogikkreise zeigt. Abbildung und Abbildung zeigen andere Wege zur Steuerung von Funktionen, die dauerhafte Ein/Aus-Signale erfordern. Hier wird der Ausgang zur Steuerung von integrierten Funktionen oder externen Geräten verwendet.

  • Seite 571: Einstellrichtlinien

    OUTy & benutzerdefinierte Bedingungen en04000208.vsd IEC04000208 V1 DE Abb. 194: Anwendungsbeispiel, das einen logischen Schaltplan für die Steuerung externer Geräte über Konfigurationslogikkreise zeigt. 5.7.2 Einstellrichtlinien Die Parameter für die Funktion Einzelbefehl, 16 Signale (CD), werden über die lokale HMI bzw. den Schutz- und Steuerungs-Manager des IED (PCM 600) eingestellt.

  • Seite 572: Mehrfachbefehl (Cm) Und Mehrfachübertragung

    Abschnitt 5 1MRK 511 190-UDE B Stationskommunikation Mehrfachbefehl (CM) und Mehrfachübertragung (MT) 5.8.1 Anwendung Das IED kann über eine Funktion zum Senden und Empfangen von Signalen an und von anderen IEDs über den Stationsbus verfügen. Die Sende- und Empfangs- Funktionsblöcke verfügen über 16 Ausgänge/Eingänge, die zusammen mit den Konfigurationslogikkreisen zu Steuerzwecken im IED oder über Binärausgänge verwendet werden können.

  • Seite 573: Fernkommunikation

    Abschnitt 6 1MRK 511 190-UDE B Fernkommunikation Abschnitt 6 Fernkommunikation Über dieses Kapitel Dieses Kapitel beschreibt die Möglichkeiten der Datenübertragung zur Gegenseite mithilfe der Binärsignalübertragung. Übertragung von binären Signalen zur Gegenseite Name Funktionsblock: BSR--, BST-- IEC 60617, graphisches Symbol: ANSI-Nummer: IEC 61850, Name des logischen Knotens: BSDGGIO Name Funktionsblock: BRx--;BTx--...
  • Seite 574 150 km mit Langstrecken-LDCM und Einzelmodus-Glasfaser- en06000519.vsd IEC06000519 V1 DE Abb. 195: Direktfaseranschluss zwischen zwei IEDs mit LDCM. Das LDCM kann außerdem zusammen mit einem externen Optisch/Elektrischen- Wandler G.703 oder alternativ mit einem externen Optisch/Elektrischen-Wandler X. 21 verwendet werden, wie in Abbildung dargestellt.
  • Seite 575 Abschnitt 6 1MRK 511 190-UDE B Fernkommunikation Wenn ein externes Modem G.703 oder X21 verwendet wird, wird die Verbindung zwischen LDCM und dem Modem mit einer Multi Mode Lichtwellenleiter mit einer maximalen Länge von 3 km hergestellt. Zwischen LDCM und Modem wird immer das Protokoll IEEE/ANSI C37.94 verwendet.
  • Seite 576 Abschnitt 6 1MRK 511 190-UDE B Fernkommunikation Ströme übertragen werden soll oder ob der Kanal als redundanter Kanal verwendet werden soll. Bei einer Eineinhalb-Leistungsschalterausführung gibt es zwei lokale Ströme und die Erdung an den Stromwandlern kann für diese unterschiedlich sein. CT-SUM überträgt die Summe der beiden Stromwandlergruppen.
  • Seite 577 Abschnitt 6 1MRK 511 190-UDE B Fernkommunikation 6.1.3 Einstellparameter Tabelle 190: Allgemeine Einstellungen für die Funktion LDCMRecBinStat (CRM1-) Parameter Bereich Schritt Vorgabewert Einheit Beschreibung ChannelMode Kanalmodus von LDCM, 0=AUS, OutOfService 1=EIN, 2=Außer Be‐ trieb TerminalNo 0 - 255 Für Längsdifferential‐ kommunikation ver‐...
  • Seite 578 Abschnitt 6 1MRK 511 190-UDE B Fernkommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung MaxTransmDelay 0 - 40 Maximale erlaubte Übertragungsverzö‐ gerung CompRange 0-10kA 0-25kA Komprimierungsrate 0-25kA 0-50kA 0-150kA MaxtDiffLevel 200 - 2000 Maximale Zeitdiffe‐ renz für ECHO DeadbandtDiff 200 - 1000 Totband für t DIFF InvertPolX21 Invertierte Polarisati‐...
  • Seite 579 Abschnitt 6 1MRK 511 190-UDE B Fernkommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung ComFailResDel 5 - 500 Rückfallverzögerung nach Kommunikati‐ onsfehler Rückset‐ zung RedChSwTime 5 - 500 Zeitverzögerung be‐ vor Umschaltung in den Redundanzka‐ RedChRturnTime 5 - 500 Zeitverzögerung be‐ vor Rückschaltung aus dem Redun‐...
  • Seite 580 Abschnitt 6 1MRK 511 190-UDE B Fernkommunikation Parameter Bereich Schritt Vorgabewert Einheit Beschreibung ComFailAlrmDel 5 - 500 Zeitverzögerung vor Aktivierung des "Kommunikation ge‐ stört" Signals ComFailResDel 5 - 500 Rückfallverzögerung nach Kommunikati‐ onsfehler Rückset‐ zung InvertPolX21 Invertierte Polarisati‐ on für X21 Kommuni‐ kation Applikationshandbuch...

  • Seite 581: Konfiguration

    Abschnitt 7 1MRK 511 190-UDE B Konfiguration Abschnitt 7 Konfiguration Über dieses Kapitel In diesem Kapitel werden die Konfigurationen des IED beschrieben. Einführung Sie enthalten Beispiele für den Anschluss der Schaltgeräte an die physischen Anschlüsse des IED an den IED. Es wird ein Maximalfall mit Steuerung gezeigt. Die voreingestellte Anschlüsse einer Version werden nachstehend unter der jeweiligen Version gezeigt.
  • Seite 582 Schließen von Ringfeldern, die automatische Lastumschaltung von einer Sammelschiene auf die andere usw. ABB steht auf Anfrage natürlich zur Unterstützung der Neukonfiguration zur Verfügung - direkt oder mittels Prüfung des Entwurfs. Optionale bestellte Funktionen und optionale IO werden bei der Auslieferung nicht konfiguriert.
  • Seite 583 Projektvorlagen mit mehreren Feldern plus Sammelschienen-Kupplungsschalter als exportiertes PCM 600-Projekt verfügbar. Dieses kann heruntergeladen werden und die Standardkonfiguration ersetzen. Der Anschluss des IED ist in Abb. dargestellt. Folgendes ist zu beachten: Der Anschlussplan zeigt den Anschluss bei geliefertem Basispaket mit einer Binäreingangs- und Binärausgangskarte.
  • Seite 584 BOM:16 OPEN QC9 BOM:17 BOM:19 -QC9 CLOSE QC9 BOM:18 BOM:20 QC9-OPEN BIM:9 QC9-CLOSED BIM:10 MCB OR FUSE AIM1:7-9 MCB-OK BIM:14 X11.1 X11.3 X11.2 X11.4 5 en05000837.eps IEC05000837 V1 DE Abb. 197: Anschlussplan für Konfiguration A mit Parametern- und Signalmatrix-vordefiniert. Applikationshandbuch...

  • Seite 585: Beschreibung Der Konfiguration B

    Abgangsfeldern oder Kupplungsfeldern. Es wurde das typische Leitungsfeld konfiguriert, aber es sind Projektvorlagen mit mehreren Feldern als exportiertes PCM 600-Projekt verfügbar. Der Anschluss des Geräts ist in Abb. dargestellt. Folgendes ist zu beachten: Der Anschlussplan zeigt den Anschluss bei geliefertem Basispaket mit einer Binäreingangs- und Binärausgangskarte.
  • Seite 586 QB2-CLOSED BIM:10 BOM:11 OPEN QB2 BOM:21 BOM:12 CLOSE QB2 BOM:22 -QB2 MCB OR AIM1:12 FUSE MCB-OK BIM:15 X11.1 BUS WA2 X11.3 X11.2 X11.4 5 en05000838.eps IEC05000838 V1 DE Abb. 198: Anschlussplan für Konfiguration B mit Parameter- und Signalmatrix- vordefiniert. Applikationshandbuch...

  • Seite 587: Beschreibung Der Konfiguration C

    Projektvorlagen mit mehreren Feldern plus Sammelschienen-Kupplungsschalter als exportiertes PCM 600-Projekt verfügbar. Dieses kann heruntergeladen werden und die Standardkonfiguration ersetzen. Der Anschluss des Geräts ist in Abb. dargestellt. Folgendes ist zu beachten: Der Anschlussplan zeigt den Anschluss bei geliefertem Basispaket mit einer Binäreingangs- und Binärausgangskarte.
  • Seite 588 2-QA1 OPEN BIM:8 2-QA1 CLOSED 2-QA1 SPRING UNCH BIM:9 MCB OR =2-BU1 AIM1:12 FUSE -QB2 X11.1 BUS WA2 MCB-OK BIM:15 X11.3 X11.2 X11.4 5 en05000839.eps IEC05000839 V1 DE Abb. 199: Anschlussplan für Konfiguration C mit Parameter- und Signalmatrix- vordefiniert. Applikationshandbuch...
  • Seite 589 1MRK 511 190-UDE B Glossar Abschnitt 8 Glossar Über dieses Kapitel Das vorliegende Kapitel enthält ein Glossar mit Begriffen, Initialworten und Abkürzungen, die in den technischen Unterlagen von ABB verwendet werden. Glossar Wechselstrom A/D Konverter Analog- zu Digitalkonverter ADBS Amplitude der Deadband-Überwachung...
  • Seite 590 Abschnitt 8 1MRK 511 190-UDE B Glossar Kombiniertes Bus-Leiterplattenmodul CCITT Consultative Committee for International Telegraph and Telephony (Internationaler Ausschuss von Fernmeldeverwaltungen und -gesellschaften zur Ausarbeitung von Normungsvorschlägen). Ein von den Vereinten Nationen gesponsertes Normierungsgremium innerhalb der International Telecommunications Union. CAN Carrier - Modul CCVT Kapazitiv gekoppelter Spannungswandler Klasse C...
  • Seite 591 Abschnitt 8 1MRK 511 190-UDE B Glossar Störungsaufzeichnungsgerät (Disturbance Recorder) DRAM Dynamischer Direktzugriffspeicher Stördatenaufzeichnungsroutine Digitaler Signalprozessor Direktauslösung der Gegenstation EHV-Netzwerk Höchstspannungsnetzwerk Electronic Industries Association Elektromagnetische Kompatibilität Electro Motive Force (Kraft der Elektronenbewegung) Elektromagnetische Interferenz EnFP Endfehlerschutz Elektrostatische Entladung FOX 20 Modulares 20 Kanal Telekommunikationssystem für Sprach-, Daten-, und Schutzsignale FOX 512/515...
  • Seite 592 Abschnitt 8 1MRK 511 190-UDE B Glossar International Electrical Committee IEC 60044-6 IEC Standard, Gerätetransformatoren - Teil 6: Anforderungen an schützende Stromtransformatoren für transiente Leistung IEC 60870-5-103 Kommunikationsstandard für Schutzausrüstung. Serielles Master/Slave Protokoll für Punkt-zu-Punkt Kommunikation IEC 61850 Substation Automationskommunikationsstandard IEEE Institute of Electrical and Electronics Engineers IEEE 802.12...
  • Seite 593 Abschnitt 8 1MRK 511 190-UDE B Glossar LIB 520 Hochspannungssoftwaremodul Flüssigkristallanzeige LDCM Leitungsdifferenzialkommunikationsmodul Lokales Ermittlungsgerät Licht emittierende Diode LON Netzwerktool Lokales Betriebsnetzwerk Leitungsschutzschalter Mezzanin Carrier-Modul Milli-Ampere Modul Hauptprozessmodul Multifunktionsbussystem. Standardisiertes serielles Bussystem, im Original entwickelt für die Verwendung in Zügen. National Control Centre Numerisches Modul OCO Kreis...
  • Seite 594 Abschnitt 8 1MRK 511 190-UDE B Glossar Parametereinstellungstool PT Anteil Potentialtransformator- oder Spannungstransformatoranteil PUTT Bedingte Unterreichweitenübertragungsauslösung RASC Synchrocheck Relais, COMBIFLEX Relais typischer Winkel REVAL Auswertungssoftware RFPP Widerstand für Phase/Phase Fehler RFPE Widerstand für Phase/Erde Fehler RISC Reduziertes Instruktionsset Computer RMS Wert Effektivwert RS422 Eine ausgeglichene serielle Schnittstelle zur Übertragung...

  • Seite 595: Unterreichweite

    Abschnitt 8 1MRK 511 190-UDE B Glossar Auslösespule Auslösestromkreisüberwachung Übertragungskontrollprotokoll. Gewöhnlich zur Verwendung im Ethernet und Internet. TCP/IP Übertragungskontrollprotokoll über Internetprotokoll. Das de facto Standard Ethernet Protokolleingebunden im 4.2BSD Unix. TCP/IP wurde von DARPA zur Internetarbeit entwickelt und umfasst sowohl die Netzwerkebene als auch Transportebenenprotokolle.
  • Seite 596 Abschnitt 8 1MRK 511 190-UDE B Glossar Unterspannung Schwacheinspeislogik Spannungswandler X.21 Eine digitale Signalisierungsschnittstelle wird primär für Telekommunikationsausrüstung verwendet Dreifacher Nullstrom. Oft als Rest- oder Erde-Fehlerstrom angezeigt. Dreifache Nullspannung. Oft als Rest- oder Neutralpunktspannung angegeben Applikationshandbuch...
