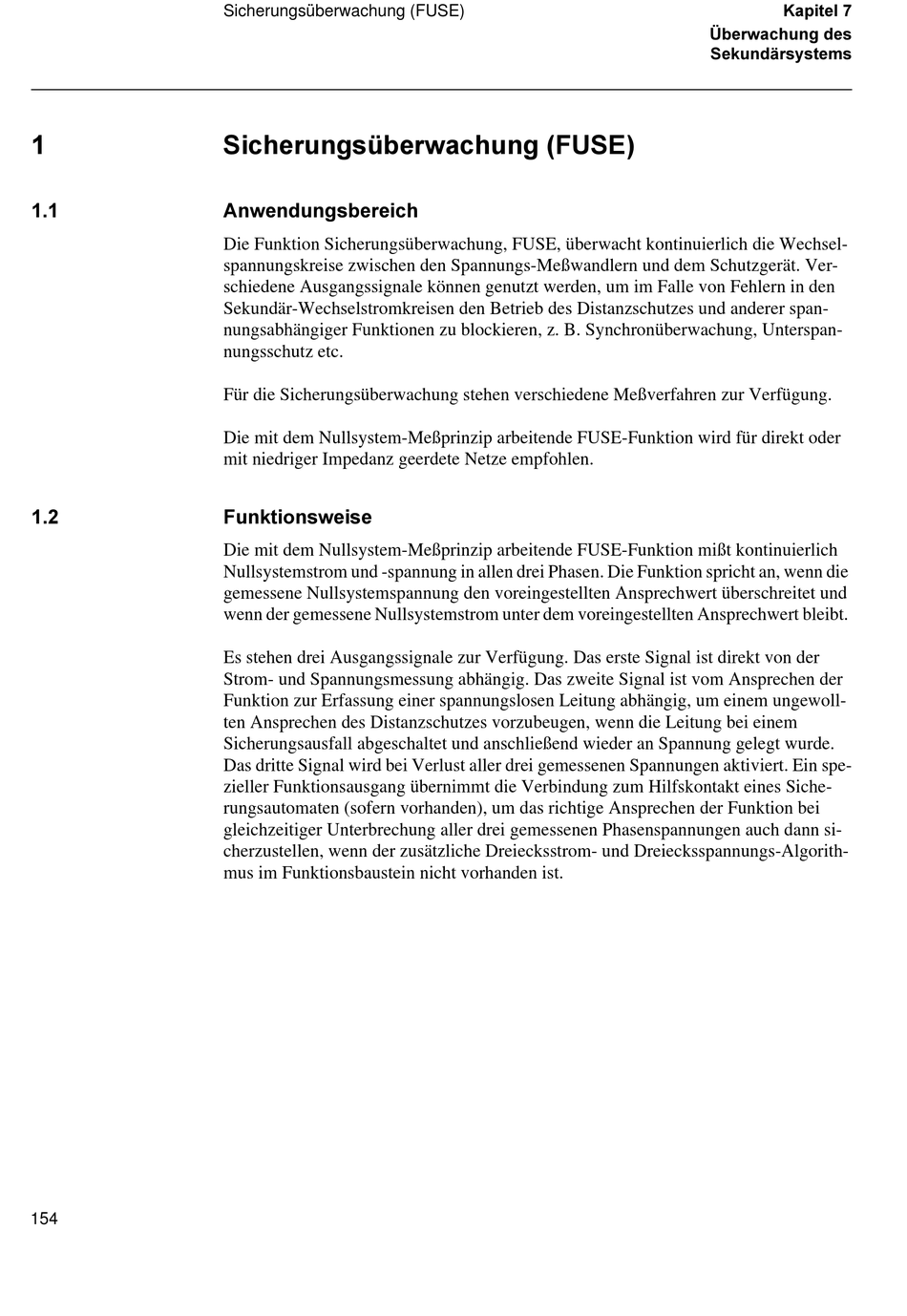

Sicherungsüberwachung (FUSE)
6LFKHUXQJVEHUZDFKXQJ )86(
$QZHQGXQJVEHUHLFK
Die Funktion Sicherungsüberwachung, FUSE, überwacht kontinuierlich die Wechsel-
spannungskreise zwischen den Spannungs-Meßwandlern und dem Schutzgerät. Ver-
schiedene Ausgangssignale können genutzt werden, um im Falle von Fehlern in den
Sekundär-Wechselstromkreisen den Betrieb des Distanzschutzes und anderer span-
nungsabhängiger Funktionen zu blockieren, z. B. Synchronüberwachung, Unterspan-
nungsschutz etc.
Für die Sicherungsüberwachung stehen verschiedene Meßverfahren zur Verfügung.
Die mit dem Nullsystem-Meßprinzip arbeitende FUSE-Funktion wird für direkt oder
mit niedriger Impedanz geerdete Netze empfohlen.
)XQNWLRQVZHLVH
Die mit dem Nullsystem-Meßprinzip arbeitende FUSE-Funktion mißt kontinuierlich
Nullsystemstrom und -spannung in allen drei Phasen. Die Funktion spricht an, wenn die
gemessene Nullsystemspannung den voreingestellten Ansprechwert überschreitet und
wenn der gemessene Nullsystemstrom unter dem voreingestellten Ansprechwert bleibt.
Es stehen drei Ausgangssignale zur Verfügung. Das erste Signal ist direkt von der
Strom- und Spannungsmessung abhängig. Das zweite Signal ist vom Ansprechen der
Funktion zur Erfassung einer spannungslosen Leitung abhängig, um einem ungewoll-
ten Ansprechen des Distanzschutzes vorzubeugen, wenn die Leitung bei einem
Sicherungsausfall abgeschaltet und anschließend wieder an Spannung gelegt wurde.
Das dritte Signal wird bei Verlust aller drei gemessenen Spannungen aktiviert. Ein spe-
zieller Funktionsausgang übernimmt die Verbindung zum Hilfskontakt eines Siche-
rungsautomaten (sofern vorhanden), um das richtige Ansprechen der Funktion bei
gleichzeitiger Unterbrechung aller drei gemessenen Phasenspannungen auch dann si-
cherzustellen, wenn der zusätzliche Dreiecksstrom- und Dreiecksspannungs-Algorith-
mus im Funktionsbaustein nicht vorhanden ist.
.DSLWHO
hEHUZDFKXQJ GHV
6HNXQGlUV\VWHPV
