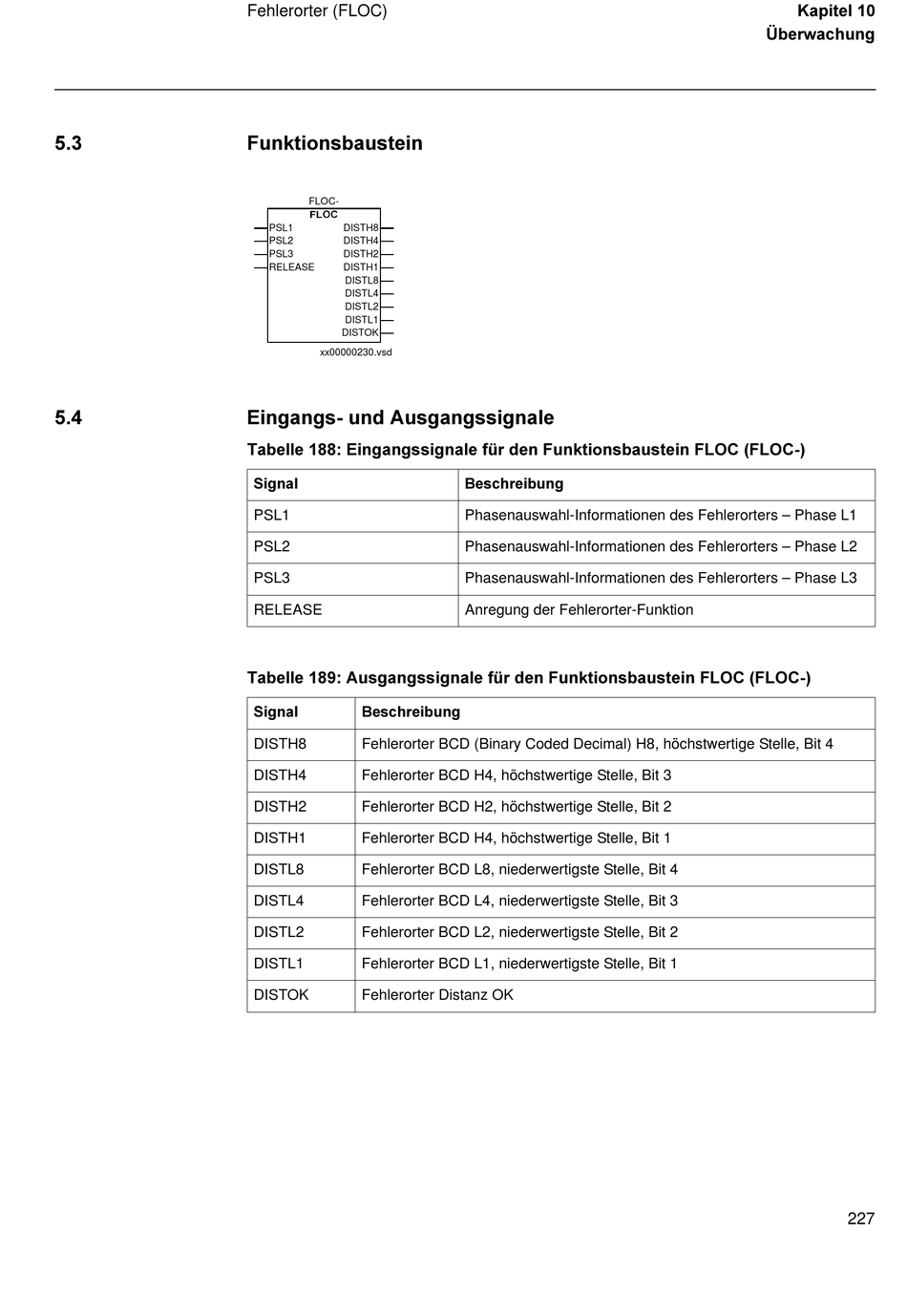

Fehlerorter (FLOC)
)XQNWLRQVEDXVWHLQ
FLOC-
)/2&
PSL1 DISTH8
PSL2 DISTH4
PSL3 DISTH2
RELEASE DISTH1
DISTL8
DISTL4
DISTL2
DISTL1
DISTOK
xx00000230.vsd
(LQJDQJV XQG $XVJDQJVVLJQDOH
7DEHOOH  (LQJDQJVVLJQDOH IU GHQ )XQNWLRQVEDXVWHLQ )/2& )/2&
6LJQDO
PSL1
PSL2
PSL3
RELEASE
7DEHOOH  $XVJDQJVVLJQDOH IU GHQ )XQNWLRQVEDXVWHLQ )/2& )/2&
6LJQDO %HVFKUHLEXQJ
DISTH8 Fehlerorter BCD (Binary Coded Decimal) H8, höchstwertige Stelle, Bit 4
DISTH4 Fehlerorter BCD H4, höchstwertige Stelle, Bit 3
DISTH2 Fehlerorter BCD H2, höchstwertige Stelle, Bit 2
DISTH1 Fehlerorter BCD H4, höchstwertige Stelle, Bit 1
DISTL8 Fehlerorter BCD L8, niederwertigste Stelle, Bit 4
DISTL4 Fehlerorter BCD L4, niederwertigste Stelle, Bit 3
DISTL2 Fehlerorter BCD L2, niederwertigste Stelle, Bit 2
DISTL1 Fehlerorter BCD L1, niederwertigste Stelle, Bit 1
DISTOK Fehlerorter Distanz OK
%HVFKUHLEXQJ
Phasenauswahl-Informationen des Fehlerorters – Phase L1
Phasenauswahl-Informationen des Fehlerorters – Phase L2
Phasenauswahl-Informationen des Fehlerorters – Phase L3
Anregung der Fehlerorter-Funktion
.DSLWHO
hEHUZDFKXQJ
227
