160

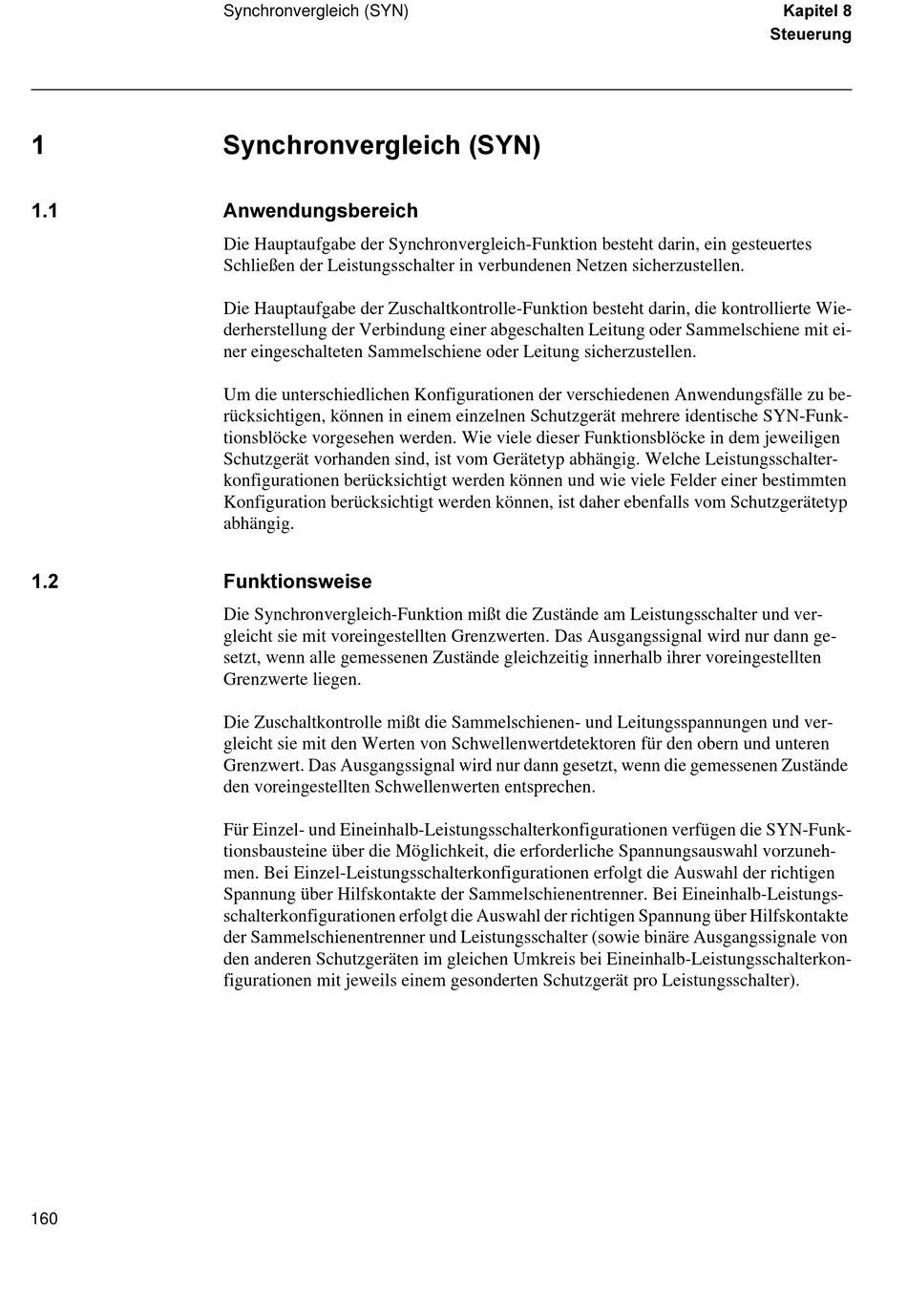

Synchronvergleich (SYN)
6\QFKURQYHUJOHLFK 6<1
$QZHQGXQJVEHUHLFK
Die Hauptaufgabe der Synchronvergleich-Funktion besteht darin, ein gesteuertes
Schließen der Leistungsschalter in verbundenen Netzen sicherzustellen.
Die Hauptaufgabe der Zuschaltkontrolle-Funktion besteht darin, die kontrollierte Wie-
derherstellung der Verbindung einer abgeschalten Leitung oder Sammelschiene mit ei-
ner eingeschalteten Sammelschiene oder Leitung sicherzustellen.
Um die unterschiedlichen Konfigurationen der verschiedenen Anwendungsfälle zu be-
rücksichtigen, können in einem einzelnen Schutzgerät mehrere identische SYN-Funk-
tionsblöcke vorgesehen werden. Wie viele dieser Funktionsblöcke in dem jeweiligen
Schutzgerät vorhanden sind, ist vom Gerätetyp abhängig. Welche Leistungsschalter-
konfigurationen berücksichtigt werden können und wie viele Felder einer bestimmten
Konfiguration berücksichtigt werden können, ist daher ebenfalls vom Schutzgerätetyp
abhängig.
)XQNWLRQVZHLVH
Die Synchronvergleich-Funktion mißt die Zustände am Leistungsschalter und ver-
gleicht sie mit voreingestellten Grenzwerten. Das Ausgangssignal wird nur dann ge-
setzt, wenn alle gemessenen Zustände gleichzeitig innerhalb ihrer voreingestellten
Grenzwerte liegen.
Die Zuschaltkontrolle mißt die Sammelschienen- und Leitungsspannungen und ver-
gleicht sie mit den Werten von Schwellenwertdetektoren für den obern und unteren
Grenzwert. Das Ausgangssignal wird nur dann gesetzt, wenn die gemessenen Zustände
den voreingestellten Schwellenwerten entsprechen.
Für Einzel- und Eineinhalb-Leistungsschalterkonfigurationen verfügen die SYN-Funk-
tionsbausteine über die Möglichkeit, die erforderliche Spannungsauswahl vorzuneh-
men. Bei Einzel-Leistungsschalterkonfigurationen erfolgt die Auswahl der richtigen
Spannung über Hilfskontakte der Sammelschienentrenner. Bei Eineinhalb-Leistungs-
schalterkonfigurationen erfolgt die Auswahl der richtigen Spannung über Hilfskontakte
der Sammelschienentrenner und Leistungsschalter (sowie binäre Ausgangssignale von
den anderen Schutzgeräten im gleichen Umkreis bei Eineinhalb-Leistungsschalterkon-
figurationen mit jeweils einem gesonderten Schutzgerät pro Leistungsschalter).
.DSLWHO
6WHXHUXQJ
