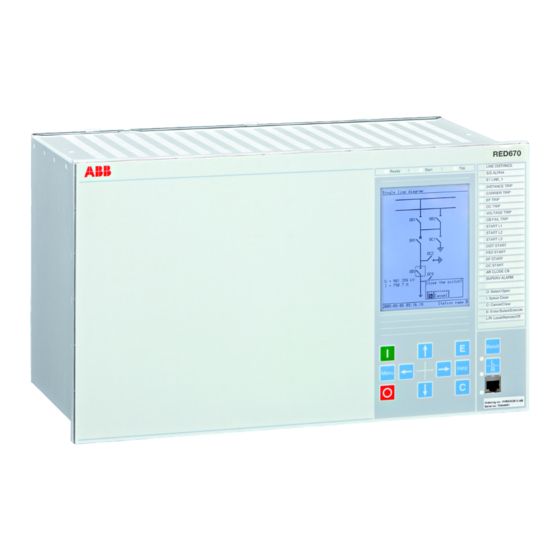

Seite 1 Längsdifferentialschutz RED670 Technisches Referenzhandbuch...
Seite 4: Hersteller
TECHNISCHEM STANDARDS ENTSPRECHEN. ALS RESULTAT DESSEN IST ES MÖGLICH, DASS ES EINIGE DIFFERENZEN ZWISCHEN DEM HW/SW PRODUKT UND DIESEM INFORMATIONSPRODUKT GEBEN KANN. Hersteller: ABB AB Substation Automation Products SE-721 59 Västerås Schweden Telefon +46 (0) 21 32 50 00 Fax: +46 (0) 21 14 69 18...
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Abschnitt 1 Einleitung..............27 Einleitung zum Technischen Referenzhandbuch......27 Zum kompletten Handbuchset für ein Gerät........27 Informationen zum Technischen Referenzhandbuch....28 Struktur des Technischen Referenzhandbuchs (TRM)....29 Einleitung................29 Funktionsweise...............29 Ein- und Ausgangssignale............33 Funktionsblock...............33 Einstellungsparameter............33 Technische Daten..............33 Zielgruppe..................34 Zugehörige Dokumente...............34 Hinweise zu Revisionen..............35 Abschnitt 2 Lokales Mensch-Maschine-Interface......37 Mensch-Maschine-Schnittstelle............37 Kleines grafisches HMI..............39 Einleitung..................39...
Seite 6 Inhaltsverzeichnis Ein- und Ausgangssignale............54 Einstellparameter..............55 Abschnitt 3 Standard-IED-Funktionen..........59 Analogeingänge................59 Einleitung..................59 Funktionsprinzip................59 Funktionsblock................60 Einstellparameter.................60 Berechtigung..................66 Berechtigung im Hilfsprogramm verwalten........66 Handhabung der Autorisierung im Gerät........72 Selbstüberwachung mit interner Ereignisliste.........72 Einleitung..................72 Funktionsprinzip................73 Interne Signale...............74 Laufzeitmodell................76 Funktionsblock................77 Ausgangssignale.................78 Einstellungsparameter..............78 Technische Daten................78 Zeitsynchronisierung..............78 Einleitung..................78 Funktionsprinzip................78 Allgemeine Begriffe..............78 Bedienung der Echtzeituhr (engl.
Seite 7 Inhaltsverzeichnis Einleitung..................93 Einstellungsparameter..............94 Signalmatrix für Binäreingänge (SMBI)..........94 Einleitung..................94 Funktionsprinzip................94 Funktionsblock................94 Ein- und Ausgangssignale............95 Signalmatrix für Binärausgänge (SMBO)........95 Einleitung..................95 Funktionsprinzip................96 Funktionsblock................96 Ein- und Ausgangssignale............96 Signalmatrix für mA-Eingänge (SMMI)...........97 Einleitung..................97 Funktionsprinzip................97 Funktionsblock................97 Ein- und Ausgangssignale............97 Signalmatrix für Analogeingänge (SMAI)........98 Einleitung..................98 Funktionsprinzip................98 Funktionsblock................98 Ein- und Ausgangssignale............99 Einstellungsparameter...............100 Summierungsblock, 3 phasig (SUM3Ph)........101...
Seite 8 Inhaltsverzeichnis Leitungsdifferentialschutz, 3 oder 6 Stromwandlersätze (PDIF, 87L)................108 Leitungsdifferentialschutz 3 oder 6 Stromwandlersätze, mit Transformatoren innerhalb der Schutzzone (PDIF, 87LT)..................109 Analoge Signalübertragung für Leitungsdifferentialschutz (MDIF).........109 Funktionsprinzip................111 Algorithmus und Logik............111 Zeitsynchronisierung............118 Analoge Signalkommunikation für den Leitungsdifferentialschutz.............119 Funktion für Erkennung von offenen Stromwandlerkreisen............123 Binäre Signalübertragung.............125 Funktionsblock................125...
Seite 9 Inhaltsverzeichnis Principe de fonctionnement............168 Vollschematische Messung..........168 Impedanzcharakteristik............169 Minimaler Auslösestrom............173 Messprinzipien..............174 Richtungsbestimmung für Serienkompensation ....176 Vereinfachte Logikdiagramme..........178 Funktionsblock................181 Eingangs- und Ausgangssignale..........182 Einstellparameter...............183 Technische Daten..............187 Vollschema-Distanzmessung, Mho-Kennlinie, PDIS 21....187 Einleitung...................187 Arbeitsprinzip................189 Komplettschemenmessung..........189 Impedanzcharakteristik............189 Allgemeine Eigenschaften............190 Theoretische Grundlagen.............192 Funktionsblock................204 Eingangs- und Ausgangssignale..........204 Einstellparameter...............205 Technische Daten..............206 Mho-Impedanz-Überwachungslogik..........207 Einleitung...................207...
Seite 10 Inhaltsverzeichnis Einleitung...................227 Arbeitsprinzip................227 Die Phasenauswahlfunktion..........227 Funktionsblock................239 Eingangs- und Ausgangssignale..........239 Einstellparameter...............240 Technische Daten..............241 Richtungsimpedanz MHO (RDIR)..........241 Einleitung...................241 Betriebsweise................242 Richtungsimpedanzelement für MHO-Charakteristik, ZDM..................242 Zusätzliche Distanzschutz-Richtungsfunktion für fehler, ZDA ..................244 Funktionsblock................246 Eingangs- und Ausgangssignale..........247 Einstellparameter...............248 Phasenbevorzugungslogik............249 Einleitung...................249 Betriebsweise................249 Funktionsblock................252 Eingangs- und Ausgangssignale..........252 Einstellparameter...............253 Technische Daten..............253 Pendelungserfassung (RPSB, 78)..........254 Einleitung...................254...
Seite 11 Inhaltsverzeichnis Einstellparameter...............267 Technische Daten..............267 Polschlupfschutz (PPAM, 78)............267 Einleitung...................267 Arbeitsprinzip................268 Funktionsblock................272 Eingangs- und Ausgangssignale..........272 Einstellparameter...............273 Technische Daten..............274 Automatische Draufschaltfehlerlogik, spannungs- und strombasiert (SFCV) ..............274 Einleitung...................274 Betriebsweise................274 Funktionsblock................277 Eingangs- und Ausgangssignale..........277 Einstellparameter...............277 Technische Daten..............278 Abschnitt 6 Überstromschutz............279 Unverzögerter Phasen-Überstromschutz (PIOC, 50)....279 Einleitung...................279 Arbeitsprinzip................279 Funktionsblock................280 Eingangs- und Ausgangssignale..........280...
Seite 12 Inhaltsverzeichnis Interne Polarisierungsmöglichkeit der Funktion....298 Externe Polarisierungsmöglichkeit für die EF- Erdschlussfunktion...............300 Grundeinstellwerte innerhalb der Funktion......301 Struktur der internen EF-Erdschlussfunktion......301 Vier Nullstromstufen.............301 Richtungsüberwachungselement mit integrierter Richtungsvergleichsstufe ............303 2. Oberwellenstabilisierung..........305 Draufschaltfehlerschutz............307 Funktionsblock................310 Eingangs- und Ausgangssignale..........311 Einstellungsparameter...............312 Technische Daten..............317 Empfindlicher Restüberstromschutz und Leistungsrichtungsschutz (PSDE, 67N) ........318 Einleitung...................318 Funktionsprinzip................319 Einleitung................319...
Seite 13 Inhaltsverzeichnis Technische Daten..............345 Polgleichlaufschutz (RPLD, 52PD)..........346 Einleitung...................346 Arbeitsprinzip................346 Polgleichlaufschutzsignalgebung vom Leistungsschalter..............349 Erkennung von unsymmetrischen Strömen......349 Funktionsblock................350 Eingangs- und Ausgangssignale..........350 Einstellparameter...............351 Technische Daten..............351 Gerichteter Unterleistungsschutz (PDUP, 32)......351 Einleitung...................352 Arbeitsprinzip................352 Tiefpassfilterung..............354 Kalibrierung der Analogeingänge.........355 Funktionsblock................356 Eingangs- und Ausgangssignale..........357 Einstellparameter...............357 Technische Daten..............359 Gerichteter Überleistungsschutz (PDOP, 32).......359 Einleitung...................359 Arbeitsprinzip................360 Tiefpassfilterung..............362...
Seite 14 Inhaltsverzeichnis Design..................377 Funktionsblock................379 Eingangs- und Ausgangssignale..........379 Einstellungsparameter...............380 Technische Daten..............382 Zweistufiger Überspannungsschutz (PTOV, 59)......383 Einleitung...................383 Arbeitsprinzip................383 Messprinzip................384 Zeitverzögerung..............384 Blockierung................387 Design..................387 Funktionsblock................389 Eingangs- und Ausgangssignale..........389 Einstellparameter...............390 Technische Daten..............392 Zweistufiger Verlagerungsspannungsschutz (PTOV, 59N)..392 Einleitung...................392 Arbeitsprinzip................393 Messprinzip................393 Zeitverzögerung..............393 Blockierung................397 Design..................398 Funktionsblock................399 Eingangs- und Ausgangssignale..........399 Einstellungsparameter...............399 Technische Daten..............401 Übererregungsschutz (PVPH, 24)..........402...
Seite 15 Inhaltsverzeichnis Funktionsblock................416 Eingangs- und Ausgangssignale..........417 Einstellparameter...............417 Technische Daten..............418 Prüfung auf Spannungsausfall (PTUV, 27)........418 Einleitung...................418 Arbeitsprinzip................419 Funktionsblock................420 Eingangs- und Ausgangssignale..........421 Einstellungsparameter...............421 Technische Daten..............421 Abschnitt 8 Frequenzschutz............423 Unterfrequenzschutz (PTUF, 81)..........423 Einleitung...................423 Arbeitsprinzip................423 Messprinzip................424 Zeitverzögerung..............424 Spannungsabhängige Zeitverzögerung.......425 Blockierung................426 Design..................426 Funktionsblock................427 Eingangs- und Ausgangssignale..........428 Einstellungsparameter...............428 Technische Daten..............429 Überfrequenzschutz (PTOF, 81)..........429...
Seite 16 Inhaltsverzeichnis Eingangs- und Ausgangssignale..........436 Einstellungsparameter...............437 Technische Daten..............437 Abschnitt 9 Multifunktionsschutz...........439 Allgemeine strom- und spannungsbasierte Schutzfunktion (GAPC)..................439 Einleitung...................439 Unbeabsichtigtes Zuschalten des Generators.....440 Arbeitsprinzip................440 Messwerte innerhalb der Funktion........440 Bezugsgrößen für die GF-Funktion ........442 Eingebaute Überstromschutzstufen........443 Eingebaute Unterstromschutzstufen........448 Eingebaute Überspannungsschutzstufen......449 Eingebaute Unterspannungsschutzstufen......449 Unbeabsichtigtes Einschalten des Generators....449 Logikdiagramm..............451 Funktionsblock................456 Eingangs- und Ausgangssignale..........457...
Seite 17 Inhaltsverzeichnis Abschnitt 11 Control (Steuerung)............483 Synchronisierung, Synchronüberprüfung (Synchrocheck) und Zuschaltüberprüfung (Energizing Check) (RSYN, 25)....483 Einführung.................483 Funktionsprinzip................484 Standard-Funktionalität............484 Logikdiagramme..............484 Funktionsblock................493 Ein- und Ausgabesignale............494 Einstellparameter...............497 Technische Daten..............499 Wiedereinschaltautomatik (RREC, ....500 Einführung.................500 Arbeitsprinzip................500 Logikdiagramme..............500 WE-Betrieb Ein und Aus............500 Auswahl des automatischen Wiedereinschaltungsmodus..........501 Starten der WE und Bedingungen für das Starten eines WE-Zyklus ................501 Steuerung der Pausenzeit bei WE für Zyklus 1....503 Langes Auslösesignal............504...
Seite 18 Inhaltsverzeichnis Einstellparameter..............525 Schaltsteuerung (SCSWI)............525 Einführung................525 Arbeitsprinzip................525 Funktionsblock..............531 Ein- und Ausgangssignale............531 Einstellparameter..............532 Schalter, LS (SXCBR)...............533 Einführung................533 Arbeitsprinzip................533 Funktionsblock..............537 Ein- und Ausgangssignale............537 Einstellparameter..............539 Schalter (SXSWI)..............539 Einführung................539 Arbeitsprinzip................539 Funktionsblock..............544 Ein- und Ausgangssignale............544 Einstellparameter..............545 Feldreserve (QCRSV)...............545 Einführung................545 Arbeitsprinzip................545 Funktionsblock..............548 Ein- und Ausgangssignale............548 Einstellparameter..............549 Eingang Reservierung (RESIN)..........550 Einführung................550 Arbeitsprinzip................550 Funktionsblock..............551...
Seite 19 Inhaltsverzeichnis Ein- und Ausgangssignale............564 Verriegelung für Sammelschienenkupplungsfeld (ABC_BC)..................566 Einführung................566 Funktionsblock..............567 Logikdiagramm..............568 Ein- und Ausgangssignale............572 Verriegelung für Transformatorfeld (AB_TRAFO).....575 Einführung................575 Funktionsblock..............577 Logikdiagramm..............578 Ein- und Ausgangssignale............581 Verriegelung für Sammelschienenabschnitts- Leistungsschalter (A1A2_BS)............583 Einführung................583 Funktionsblock..............584 Logikdiagramm..............585 Ein- und Ausgangssignale............586 Verriegelung für Längstrenner (A1A2_DC)........588 Einführung................588 Funktionsblock..............589 Logikdiagramm..............590 Ein- und Ausgangssignale............592...
Seite 20 Inhaltsverzeichnis Logikwahlschalter zur Funktionsauswahl und LHMI- Darstellung (SLGGIO)..............624 Einführung.................624 Arbeitsprinzip................625 Funktion und Verhalten ............626 Graphische Anzeige.............626 Funktionsblock................628 Ein- und Ausgangssignale............629 Einstellparameter...............630 Mini-Wahlschalter (VSGGIO)............630 Einführung.................630 Arbeitsprinzip................630 Funktionsblock................631 Ein- und Ausgangssignale............632 Einstellparameter...............632 Generischer Doppelmeldung-Funktionsblock (DPGGIO).....632 Einführung.................633 Arbeitsprinzip................633 Funktionsblock................633 Ein- und Ausgangssignale............633 Einstellparameter...............633 Allgemeine Einzelpunktsteuerung 8 Signale (SPC8GGIO)..634 Einführung.................634 Arbeitsprinzip................634...
Seite 21 Inhaltsverzeichnis Phasengetrennte Kommunikationsschemenlogik für Distanzschutz (PSCH, 85) ............644 Einführung.................644 Arbeitsprinzip................644 Blockierschema..............645 Unterreichschema mit Freigabesignal........646 Überreichschema mit Freigabesignal........646 Deblockierschema..............646 Auslösemitnahmeschema............647 Vereinfachtes Logikdiagramm ..........647 Funktionsblock................649 Ein- und Ausgangssignale............649 Einstellparameter...............651 Technische Daten..............651 Stromrichtungsumkehr und Schwacheinspeiselogik für Distanzschutz (PSCH, 85)............651 Einführung.................652 Arbeitsprinzip................652 Stromrichtungsumkehr-Logik..........652 Weak End Infeed logic (Schwacheinspeiselogik)....653 Funktionsblock................654 Ein- und Ausgangssignale............654 Einstellparameter...............655...
Seite 22 Inhaltsverzeichnis Logik für Stromrichtungsumkehr- und schwache Einspeisung für Erdfehlerschutz (PSCH, 85)............665 Einleitung...................666 Arbeitsprinzip................666 Richtungsvergleich-Logikfunktion.........666 Fehlerstromrichtungsumkehr-Logik ........667 Schwacheinspeiselogik............667 Funktionsblock................669 Ein- und Ausgangssignale............669 Einstellparameter...............670 Technische Daten..............670 Stromrichtungsumkehr und Schwacheinspeiselogik für phasengetrennte Kommunikation (PSCH) ........670 Einführung.................671 Arbeitsprinzip................671 Stromrichtungsumkehr-Logik ..........671 Funktionsblock................673 Ein- und Ausgangssignale............674 Einstellparameter...............675 Technische Daten..............676 Abschnitt 13 Logik................677...
Seite 23 Inhaltsverzeichnis Setzen/Rücksetzen mit Speicher-Funktionsblock (SRM)..692 Steuerbarer Baustein-Funktionsblock (GT).......693 Setzbarer Zeitglied-Funktionsblock (TS)........694 Technische Daten..............695 Konstantes Signal-Funktionsblock (FIXD)........695 Einführung.................695 Arbeitsprinzip................695 Funktionsblock................696 Ein- und Ausgangssignale............696 Einstellparameter...............696 Umwandlung von Boolescher 16 zu Ganzzahl B16I....696 Einführung.................697 Arbeitsprinzip................697 Funktionsblock..............697 Ein- und Ausgangssignale............697 Einstellparameter..............698 Umwandlung von Boolescher 16 zu Ganzzahl mit logischer Knotendarstellung (B16IGGIO)............698 Einführung.................698 Arbeitsprinzip................699...
Seite 24 Inhaltsverzeichnis Spannungszeiger (MMXU, VN und VP).......718 Mit-, Null- und Gegen-System Größen (MSQI, CSQ and VSQ)..................718 Funktionsblock................718 Ein- und Ausgangssignale............720 Einstellparameter...............723 Technische Daten..............737 Ereigniszähler (GGIO)..............737 Einführung.................737 Arbeitsprinzip................737 Übertragung.................738 Design..................738 Funktionsblock................738 Eingangssignale................739 Einstellungsparameter...............739 Technische Daten..............739 Ereignisfunktion (EV)..............740 Einleitung...................740 Arbeitsprinzip................740 Funktionsblock................742 Ein- und Ausgangssignale............742 Einstellparameter...............743 Fehlerortungsfunktion (RFLO)............746 Einleitung...................746...
Seite 25 Inhaltsverzeichnis Einstellparameter...............768 Technische Daten..............778 Ereignisliste (RDRE)..............778 Einleitung...................778 Arbeitsprinzip................779 Funktionsblock................779 Eingangssignale................779 Technische Daten..............779 Anzeige (RDRE)................780 Einleitung...................780 Arbeitsprinzip................780 Funktionsblock................781 Eingangssignale................781 Technische Daten..............781 Ereignisaufzeichnung (RDRE)............782 Einleitung...................782 Arbeitsprinzip................782 Funktionsblock................783 Eingangssignale................783 Technische Daten..............783 Auslösewert-Aufzeichnung (RDRE)..........783 Einleitung...................783 Arbeitsprinzip................784 Funktionsblock................784 Eingangssignale................784 Technische Daten..............785 Störschreiber (RDRE)..............785 Einleitung...................785 Arbeitsprinzip................785 Speicher und Speicherung...........786 IEC 60870-5-103..............787 Funktionsblock................788...
Seite 26 Inhaltsverzeichnis Energiemessung und Bedarfshandhabung (MMTR)....793 Einleitung...................793 Funktionsprinzip................794 Funktionsblock................795 Ein- und Ausgangssignale............795 Einstellparameter...............796 Abschnitt 16 Stationskommunikation..........799 Überblick..................799 IEC 61850-8-1 Kommunikationsprotokoll........799 Einleitung...................799 Generischer Einzelmeldungs-Funktionsblock (SPGGIO)..800 Einleitung................800 Funktionsprinzip..............800 Funktionsblock..............800 Ein- und Ausgangssignale............801 Einstellparameter..............802 Generischer Messwerte-Funktionsblock (MVGGIO)....802 Einleitung................802 Funktionsprinzip..............802 Funktionsblock..............802 Ein- und Ausgangssignale............803 Einstellparameter..............803 Einstellparameter...............804 Technische Daten..............804 LON-Kommunikationsprotokoll.............804...
Seite 27 Inhaltsverzeichnis Einstellparameter...............852 Technische Daten..............855 Automatisierungs-Bits (AUBI)............855 Einleitung...................855 Funktionsprinzip................855 Funktionsblock................856 Ein- und Ausgangssignale............856 Einstellparameter...............857 Einzelbefehl, 16 Signale (CD)............871 Einleitung...................871 Funktionsprinzip................871 Funktionsblock................872 Ein- und Ausgangssignale............872 Einstellparameter...............873 Mehrfachbefehl (CM) und Mehrfachübertragung (MT)....873 Einleitung...................873 Funktionsprinzip................873 Design..................874 Allgemein................874 Funktionsblock................875 Ein- und Ausgangssignale............875 Einstellparameter...............877 Abschnitt 17 Fernkommunikation............879 Übertragung von binären Signalen an Remote End.....879 Einleitung...................879 Arbeitsprinzip................880...
Seite 28 Inhaltsverzeichnis Design..................898 Stromversorgungsmodul (PSM)..........901 Einleitung................901 Design..................901 Technische Daten..............902 Numerisches Verarbeitungsmodul (NUM).........902 Einleitung................902 Funktionalität................902 Blockdiagramm..............903 Lokale Mensch-Maschine-Schnittstelle (LHMI)......903 Wandler-Eingangsmodul (TRM)..........903 Einleitung................903 Design..................904 Technische Daten..............904 Analog-Digital-Wandelmodul mit Zeitsynchronisierung (ADM) ..................905 Einleitung................905 Design..................905 Binäreingangsmodul (BIM)............907 Einleitung................907 Design..................907 Technische Daten..............911 Binärausgangsmodule (BOM)...........911 Einleitung................911 Design..................911 Technische Daten..............913 Statisches Binärausgangsmodul (SOM)........914 Einleitung................914...
Seite 29 Inhaltsverzeichnis Serielles SPA/IEC 60870-5-103 und LON Kommunikationsmodul (SLM) ..........925 Einleitung................925 Design..................925 Technische Daten..............927 Galvanisches Kommunikationsmodul RS485......927 Einleitung................927 Design..................927 Technische Daten..............929 Lichtwellenleiter-Ethernet-Modul (OEM)........930 Einleitung................930 Funktionalität................930 Design..................930 Technische Daten..............931 mA-Eingangsmodul (MIM)............931 Einleitung................931 Design..................931 Technische Daten..............933 GPS-Zeitsynchronisierungsmodul (GSM).........933 Einleitung................933 Design..................933 Technische Daten..............936 GPS Antenne................936 Einleitung................936 Design..................936 Technische Daten..............938...
Seite 30 Inhaltsverzeichnis Montageverfahren für 19” Geräterahmenmontage....950 Wandmontage................950 Überblick................950 Montageverfahren für Wandmontage........951 Wie man die Rückseite des Geräts erreicht......952 Nebeneinander 19" Rahmenmontage........952 Überblick................952 Montageverfahren für Seite-an-Seite Rahmenmontage..953 Gerät 670 mit RHGS6 Gehäuse montiert......953 Nebeneinander-Einbaumontage..........954 Überblick................954 Montageverfahren für Seite-an-Seite Einbaumontage..955 Technische Daten.................955 Gehäuse..................955 Anschlussystem.................956 Einflussfaktoren.................956 Typentest gemäß...
Seite 31: Abschnitt 1 Einleitung
Abschnitt 1 1MRK 505 183-UDE B Einleitung Abschnitt 1 Einleitung Über dieses Kapitel In diesem Kapitel werden die im vorliegenden Handbuch verwendeten Konzepte und Konventionen erläutert. Ferner werden hier die Informationen geboten, die zum Verständnis des Inhalts des Handbuchs benötigt werden. Einleitung zum Technischen Referenzhandbuch 1.1.1 Zum kompletten Handbuchset für ein Gerät...
Seite 32: Informationen Zum Technischen Referenzhandbuch
Abschnitt 1 1MRK 505 183-UDE B Einleitung Richtungstests. Die Kapitel sind in chronologischer Reihenfolge angeordnet (angegeben durch Kapitel-/Abschnittsnummern) in welcher das Schutzgerät installiert und in Betrieb genommen werden sollte. Die Bedienungsanleitung (OM) enthält Instruktionen zur Verwendung des Schutzgerätes während des normalen Betriebes nach der Innbetriebnahme. Die Gebrauchsanweisung kann verwendet werden, um herauszufinden, wie Störungen zu beheben oder kalkulierte und gemessene Netzdaten anzuzeigen sind, um die Ursache eines Fehlers zu ermitteln.
Seite 33: Struktur Des Technischen Referenzhandbuchs (Trm)
Inverszeitkurven und deren Auswirkungen erläutert und beschrieben. • Das Kapitel „Glossar” enthält eine Liste von Begriffen, Stichworten und Abkürzungen, die in den technischen Unterlagen von ABB verwendet werden. 1.1.3 Struktur des Technischen Referenzhandbuchs (TRM) Die Beschreibung jeder Geräte-Funktion hat (soweit möglich) dieselbe Struktur.
Seite 34: Interne Signale
Abschnitt 1 1MRK 505 183-UDE B Einleitung Signalbezeichnungen Binäre Ein- und Ausgangssignale bestehen aus zwei Buchstabengruppen. Die erste Gruppe besteht aus bis zu vier Buchstaben und enthält eine Abkürzung des Namens der entsprechenden Funktion. Die zweite Buchstabengruppe repräsentiert die Funktionalität des betreffenden Signals. Demnach ist die Bedeutung des Signals BLKTR in Abbildung 4: •...
Seite 35 STUL3N STL1 STL2 STL3 xx04000375.vsd IEC04000375 V1 DE Abb. 1: Beispiel eines Logikdiagramms mit -int Signalen Externe Signale Signalpfade, die über das Logikdiagramm hinausreichen und in einem weiteren Diagramm fortgesetzt werden, werden mit dem Suffix „-cont." gekennzeichnet, siehe die Abbildungen und 3.
Seite 36 STNDL3N-cont. & 1L3N STNDPE-cont. >1 >1 1--VTSZ 1--STND & >1 1--BLOCK BLK-cont. xx04000376.vsd IEC04000376 V1 DE Abb. 2: Beispiel eines Logikdiagramms mit einem ausgehenden „-cont."- Signal STNDL1N-cont. >1 STNDL2N-cont. 15 ms STL1 & STNDL3N-cont. 15 ms >1 STNDL1L2-cont. STL2 &...
Seite 37: Ein- Und Ausgangssignale
ST1L3 Diagramm Nummer ST2L1 ST2L2 ST2L3 en05000330.vsd IEC05000511 V1 DE Abb. 4: Beispiel eines Funktionsblocks 1.1.3.5 Einstellungsparameter Sie werden in Tabellen dargestellt, die alle Parameter der betreffenden Funktion enthalten. 1.1.3.6 Technische Daten Im Abschnitt „Technische Daten" werden spezifische technische Angaben zur beschriebenen Funktion oder Hardware gemacht.
Seite 38: Zielgruppe
Abschnitt 1 1MRK 505 183-UDE B Einleitung 1.1.4 Zielgruppe Allgemein Dieses Handbuch ist auf Systemtechniker sowie Installations- und Inbetriebnahmepersonal ausgerichtet, die während der Konstruktion, Installation und Inbetriebnahme sowie im normalen Betrieb technische Daten verwenden. Anforderungen Der Systemtechniker muss genaue Kenntnisse über Schutzsysteme, Schutzanlagen, Schutzfunktionen und die konfigurierte Funktionslogik der Schutzgeräte aufweisen.
Seite 39: Hinweise Zu Revisionen
1KHA001027-UEN Schutz und Steuerung IED Manager PCM 600 Installationsblatt 1MRS755552 Technischer Leitfaden IED 670-Produkte 1MRK 511 179-UEN Die letzten Versionen der genannten Dokumentationen befinden sich auf www.abb.com/ substationautomation 1.1.6 Hinweise zu Revisionen Revision Beschreibung Es wurden keine Funktionen hinzugefügt. Am Inhalt wurden aufgrund von Problemberichten kleinere Änderungen vorgenommen.
Seite 41: Abschnitt 2 Lokales Mensch-Maschine-Interface
Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface Abschnitt 2 Lokales Mensch-Maschine-Interface Über dieses Kapitel Das vorliegende Kapitel enthält eine Gebrauchsanweisung und eine Beschreibung der Struktur des lokalen Mensch-Maschine-Interface (LHMI), d. h. des Bedienfelds des IED. Mensch-Maschine-Schnittstelle Die lokale Mensch-Maschine-Schnittstelle ist als kleines oder mittelgroßes Modell lieferbar.
Seite 42 Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface IEC05000055-LITEN V1 DE Abb. 5: Kleines grafisches HMI IEC05000056-LITEN V1 DE Abb. 6: HMI mit mittel großem Display, 15 steuerbare Objekte Technisches Referenzhandbuch...
Seite 43: Kleines Grafisches Hmi
Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface Kleines grafisches HMI 2.2.1 Einleitung Das kleine HMI ist verfügbar für 1/2, 3/4 und 1/1 x 19 Zoll-Gehäuse. Die LCD- Anzeige auf dem kleinen HMI misst 32 x 90 mm und zeigt 7 Zeilen mit bis zu 40 Zeichen pro Zeile an.
Seite 44 Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface en05000055.eps IEC05000055-CALLOUT V1 DE Abb. 7: Kleines grafisches HMI 1 Status-LEDs 2 LCD 3 Anzeige-LEDs 4 Schild 5 Ort/Fern LEDs 6 RJ 45 Port 7 Kommunikationsanzeige LED 8 Tastenfeld Technisches Referenzhandbuch...
Seite 45: Grafisches Hmi Mittlerer Größe
Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface Grafisches HMI mittlerer Größe 2.3.1 Einleitung Die 1/2, 3/4 und 1/1 x 19”-Gehäuse können mit dem mittelgroßen LCD ausgestattet werden. Dies ist eine komplett grafische monochrome LCD-Anzeige mit den Maßen 120 x 90 mm. Sie bietet 28 Zeilen mit bis zu 40 Zeichen pro Zeile. Zur Darstellung des Übersichtsschaltbilds wird diese Anzeige.
Seite 46: Mittelgroße Grafische Hmi
Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface en05000056.eps IEC05000056-CALLOUT V1 DE Abb. 8: Mittelgroße grafische HMI 1 Status-LEDs 2 LCD 3 Anzeige-LEDs 4 Schild 5 Ort/Fern LEDs 6 RJ 45 Port 7 Kommunikationsanzeige LED 8 Tastenfeld Technisches Referenzhandbuch...
Seite 47: Tastenfeld
LCD Bildschirme und andere Details können abweichen, aber die Funktionsweise der Tasten ist identisch. Das Tastenfeld ist in Abbildung dargestellt. IEC05000153 V1 DE Abb. 9: Das HMI Tastenfeld. Die Tasten, die zur Bedienung des IED verwendet werden, sind unten in der Tabelle beschrieben 1.
Seite 48: Led
Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface Taste Funktion Die E Taste startet den Editiermodus und bestätigt Einstellungsänderungen im Korrekturmodus. IEC05000108 V1 DE Der Pfeil nach rechts navigiert zwischen den Anzeigen vorwärts und bewegt im Editiermodus nach rechts. IEC05000109 V1 DE Der Pfeil nach links navigiert zwischen den Anzeigen rückwärts und bewegt im Editiermodus nach links.
Seite 49: Anzeige-Leds
Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface 2.5.3 Anzeige-LEDs Das LED Anzeigemodul mit 15 LEDs ist standardmäßig in den IED 670s enthalten. Die Hauptaufgabe besteht darin, eine sofortige visuelle Information über Schutzauslösungen oder Alarmsignale zu geben. Es wird unterschieden zwischen Alarm-LEDs und hardwarebezogenen LEDs. Die Alarm LEDs befinden sich rechts am LCD Bildschirm.
Seite 50: Allgemeine Einstellparameter
Weitere Informationen über die LEDs können Sie Abschnitt "Status-LEDs" entnehmen. 2.6.3.2 Funktionsblock LHMI- LocalHMI CLRLEDS HMI-ON RED-S YELLOW-S YELLOW-F CLRPULSE LEDSCLRD en05000773.vsd IEC05000773 V1 DE Abb. 10: LHMI-Funktionsblock 2.6.3.3 Ein- und Ausgangssignale Tabelle 3: LocalHMI Eingangssignale Name Standard Beschreibung CLRLEDS BOOLEAN Löscheingang für LCD-HMI LEDs Technisches Referenzhandbuch...
Seite 51: Einleitung
Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface Tabelle 4: LocalHMI Ausgangssignale Name Beschreibung HMI-ON BOOLEAN Hintergrundbeleuchtung des Display ist aktiv RED-S BOOLEAN Dauerlicht bei roter LED am Display YELLOW-S BOOLEAN Dauerlicht bei gelber LED am Display YELLOW-F BOOLEAN Blinklicht bei gelber LED am Display CLRPULSE BOOLEAN Ein Puls wird erzeugt, wenn die LED's am Display...
Seite 52 Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface einer Störung erscheinen. Nur LEDs im Neustartmodus mit Dauersequenztyp 6 (Speich_DAU_reset) initiieren bei jeder neuen Störung eine Rücksetzung und einen Neustart. Eine Störung endet definitionsgemäß nach einer einstellbaren Zeit nach der Rücksetzung der aktivierten Eingangssignale oder wenn die maximale Zeitfrist abgelaufen ist.
Seite 53 = Keine Angabe = Dauerlicht = Blinken en05000506.vsd IEC05000506 V1 DE Abb. 11: Die in den Modusdiagrammen verwendeten Symbole Modus 1 (Follow-S) Dieser Betriebsmodus folgt die ganze Zeit mit Dauerlicht den entsprechenden Eingangssignalen. Er reagiert nicht auf Quittierung oder Zurücksetzung. Jede LED ist in ihrem Betrieb unabhäng von den übrigen LEDs.
Seite 54 Lokales Mensch-Maschine-Interface Aktivierung Signal Bestätigung en01000231.vsd IEC01000231 V1 DE Abb. 13: Betriebsmodus 3 (LatchedAck-F-S) Modus 4 (LatchedAck-S-F) Dieser Betriebsmodus entspricht funktionell gesehen Zyklus 3, Dauerlicht und Blinklicht wurden jedoch vertauscht. Modus 5 (LatchedColl-S) Dieser Betriebsmodus ist selbsthaltend und funktioniert im Sammelmodus. Bei der Aktivierung des Eingangssignals beginnt die Anzeige kontinuierlich zu leuchten.
Seite 55: Definition Einer Störung
³1 & en01000237.vsd IEC01000237 V1 DE Abb. 15: Aktivierung einer neuen Störung Um die Anzeigen im Fall eines andauernden Signals nicht zu blockieren, ist jedes LED mit einem Zeitglied tMax versehen. Nach Ablauf der Frist wird der Einfluss dieser LED auf die Definition einer Störung unterdrückt. Ein Diagramm dieser Funktionalität wird in Abbildung...
Seite 56 Aktivierung Signal 2 LED 1 LED 2 Automatischer rücksetzen Hand rücksetzen en01000239.vsd IEC01000239 V1 DE Abb. 17: Betriebsmodus 6 (LatchedReset-S), zwei Anzeigen während einer Störung Abbildung enthält das Zeitdiagramm für eine neue Anzeige, nach Ablauf der Zeit tRestart. Technisches Referenzhandbuch...
Seite 57 LED 2 Automatischer rücksetzen Hand rücksetzen en01000240.vsd IEC01000240 V1 DE Abb. 18: Betriebsmodus 6 (LatchedReset-S), zwei unterschiedliche Störungen Abbildung enthält das Zeitdiagramm, wenn eine neue Anzeige erscheint, nachdem die erste Anzeige rückgesetzt wurde, jedoch vor Ablauf der Zeit tRestart. Störung...
Seite 58: Funktionsblock
Neuanlauf Aktivierung Signal 1 Aktivierung Signal 2 LED 1 LED 2 Automatischer rücksetzen Hand rücksetzen en01000242.vsd IEC01000242 V1 DE Abb. 20: Betriebsmodus 6 (LatchedReset-S), manuelle Rücksetzung 2.6.4.3 Funktionsblock HLED- LEDMonitor BLOCK NEWIND RESET LEDTEST en05000508.vsd IEC05000508 V1 DE Abb. 21: HLED-Funktionsblock 2.6.4.4...
Seite 59: Einstellparameter
Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface Tabelle 6: LEDGEN Ausgangssignale Name Beschreibung NEWIND BOOLEAN Ein neues Signal ist an irgendeinem Eingang aufgetreten BOOLEAN Ein Puls wird erzeugt, wenn die LED quittiert werden 2.6.4.5 Einstellparameter Tabelle 7: LEDGEN "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit...
Seite 60 Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface Name Anzeigenbereich Einheit Stufe Standard Beschreibung SeqTypeLED6 Folgt andauernd Folgt andauernd Sequenztyp für LED6 Folgt blinkend Gesp.Best-B-A Gesp.Best-B-A GespeichertKum-A GespeichertReset- SeqTypeLED7 Folgt andauernd Folgt andauernd Sequenztyp für LED7 Folgt blinkend Gesp.Best-B-A Gesp.Best-B-A GespeichertKum-A GespeichertReset- SeqTypeLED8...
Seite 61 Abschnitt 2 1MRK 505 183-UDE B Lokales Mensch-Maschine-Interface Name Anzeigenbereich Einheit Stufe Standard Beschreibung SeqTypeLED13 Folgt andauernd Folgt andauernd Sequenztyp für LED13 Folgt blinkend Gesp.Best-B-A Gesp.Best-B-A GespeichertKum-A GespeichertReset- SeqTypeLED14 Folgt andauernd Folgt andauernd Sequenztyp für LED14 Folgt blinkend Gesp.Best-B-A Gesp.Best-B-A GespeichertKum-A GespeichertReset- SeqTypeLED15...
Seite 63: Abschnitt 3 Standard-Ied-Funktionen
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Abschnitt 3 Standard-IED-Funktionen Über dieses Kapitel Dieses Kapitel stellt Funktionen vor, die bei allen REx670 IEDs standardmäßig vorhanden sind. Typische Funktionen in dieser Kategorie sind Zeitsynchronisation, Selbstüberwachung und Testmodus. Analogeingänge 3.1.1 Einleitung Zum Erlangen richtiger Messergebnisse sowie der richtigen Schutzfunktionalität müssen die analogen Eingangskanäle konfiguriert und richtig eingestellt werden.
Seite 64: Funktionsblock
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Richtung in das Objekt hinein als Vorwärts und die Richtung aus dem Objekt heraus als Rückwärts definiert; s. Abb. IEC05000456 V1 DE Abb. 22: Interne Konvention der Richtungsabhängigkeit im IED 670 Bei korrekter Einstellung der Lage des Sternpunktes, CTStarPoint auf FromObject oder ToObject, fließen positive Größen immer zum Objekt, und eine als Vorwärts...
Seite 65 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Tabelle 8: AISVBAS "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung PhaseAngleRef TRM40-Ch1 TRM40-Ch1 Referenzkanal für Phasenwinkelmessung TRM40-Ch2 TRM40-Ch3 TRM40-Ch4 TRM40-Ch5 TRM40-Ch6 TRM40-Ch7 TRM40-Ch8 TRM40-Ch9 TRM40-Ch10 TRM40-Ch11 TRM40-Ch12 TRM41-Ch1 TRM41-Ch2 TRM41-Ch3 TRM41-Ch4 TRM41-Ch5 TRM41-Ch6...
Seite 66 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Name Anzeigenbereich Einheit Stufe Standard Beschreibung CTprim5 1 - 99999 3000 Nennstrom Stromwandler (primär) CTStarPoint6 Vom Objekt Zum Opjekt ToObject= Zum Schutzobjekt, Zum Opjekt FromObject= vom Schutzobjekt abgewandt CTsec6 1 - 10 Nennstrom Stromwandler (sekundär) CTprim6 1 - 99999 3000...
Seite 67 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Name Anzeigenbereich Einheit Stufe Standard Beschreibung CTStarPoint2 Vom Objekt Zum Opjekt ToObject= Zum Schutzobjekt, Zum Opjekt FromObject= vom Schutzobjekt abgewandt CTsec2 1 - 10 Nennstrom Stromwandler (sekundär) CTprim2 1 - 99999 3000 Nennstrom Stromwandler (primär) CTStarPoint3 Vom Objekt Zum Opjekt...
Seite 68 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Name Anzeigenbereich Einheit Stufe Standard Beschreibung VTprim11 0.05 - 2000.00 0.05 400.00 Nennspannung Spannungswander (primär) VTsec12 0.001 - 999.999 0.001 110.000 Nennspannung Spannungswandler (sekundär) VTprim12 0.05 - 2000.00 0.05 400.00 Nennspannung Spannungswander (primär) Tabelle 11: TRM_6I_6U "Non Group"...
Seite 69 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Name Anzeigenbereich Einheit Stufe Standard Beschreibung VTprim8 0.05 - 2000.00 0.05 400.00 Nennspannung Spannungswander (primär) VTsec9 0.001 - 999.999 0.001 110.000 Nennspannung Spannungswandler (sekundär) VTprim9 0.05 - 2000.00 0.05 400.00 Nennspannung Spannungswander (primär) VTsec10 0.001 - 999.999 0.001...
Seite 70: Berechtigung
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Name Anzeigenbereich Einheit Stufe Standard Beschreibung CTStarPoint6 Vom Objekt Zum Opjekt ToObject= Zum Schutzobjekt, Zum Opjekt FromObject= vom Schutzobjekt abgewandt CTsec6 1 - 10 Nennstrom Stromwandler (sekundär) CTprim6 1 - 99999 3000 Nennstrom Stromwandler (primär) Berechtigung Um die Interessen unserer Kunden zu schützen, können sowohl beim IED670 als auch bei den Tools, die mit dem IED670 verbunden sind, die...
Seite 71 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen IEC07000134 V1 DE Abb. 23: Rechtsklicken, um das Benutzermanagement-Hilfsprogramm "IED Users" zu öffnen. Durch Linksklicken auf das Untermenü "Gerätebenutzer" wird das Hilfsprogramm im rechten Feld geöffnet. Technisches Referenzhandbuch...
Seite 72 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen IEC07000137 V1 DE Abb. 24: Im rechten Feld geöffnetes Benutzermanagement-Hilfsprogramm. Standardmäßig werden die Geräts so ausgeliefert, dass die Bediener sich nicht einloggen müssen, um das Gerät zu betreiben. Der Standardbenutzer ist SuperUser. Bevor Änderungen am Benutzermanagement im Gerät vorgenommen werden, wird empfohlen, dass der Administrator im Gerät bestehende Benutzer und Gruppen...
Seite 73 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen IEC07000135 V1 DE Abb. 25: Unterregister "User" und Erstellen eines neuen Benutzers. Durch Drücken dieser Schaltfläche erscheint ein Fenster, in dem der Administrator die Daten des Benutzers eingibt, ein Passwort zugeordnet (nachdem durch Drücken auf "Next"...
Seite 74 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen IEC07000132 V1 DE Abb. 27: Den Benutzer einer Gruppe zuordnen. Wenn ein neuer Benutzer erstellt wird, erscheint er in der Benutzerliste. Sobald er in der Benutzerliste ist, stehen verschiedene Funktionen zur Verfügung, um den Benutzer zu verwalten.
Seite 75 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen IEC07000133 V1 DE Abb. 29: Das Unterregister "Group". In diesem Register kann der Administrator auch einen (bereits erstellten) Benutzer auf die gleiche Weise einer Gruppe hinzufügen, wie er einen Benutzer einer oder mehreren Gruppen im Unterregister "Users" zuweist.
Seite 76: Handhabung Der Autorisierung Im Gerät
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen 3.2.2 Handhabung der Autorisierung im Gerät Im Auslieferungsstatus ist der Standardnutzer der Superuser.Es wird kein Login gefordert, um das Gerät zu bedienen, bis ein Nutzer mit dem UMT (Nutzer Management Tool) erstellt worden ist. Siehe Anwendungshandbuch für weitere Details.
Seite 77: Funktionsprinzip
(INTERNAL FAIL) mit einem kombinierten Selbstüberwachungssignal verfügbar. Die Funktion dieses Ausgangsrelais ist eine Oder-Funktion zwischen dem INT- FEHLER-Signal siehe Abbildung und einigen schwerwiegenderen Fehlern, die im IED vorkommen können, siehe Abb. IEC04000520 V1 DE Abb. 30: Hardware-Selbstüberwachung, potentialfreier Alarmkontakt. Technisches Referenzhandbuch...
Seite 78: Interne Signale
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen IEC04000519 V1 DE Abb. 31: Software-Selbstüberwachung, IES (Internes Fehlersignal) Funktionsblock. Einige Signale sind als Ausgang aus dem IES(Internes Fehlersignal)- Funktionsblock verfügbar. Die Signale aus dem Funktionsblock werden als Ereignisse zur Stationsebene des Kontrollsystems gesendet. Die Signale aus dem IES- Funktionsblock können auch zu Binärausgängen über Ausgangsrelais verbunden...
Seite 79 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Tabelle aufgeführt. Erklärungen zu den internen Signalen sind in Tabelle aufgeführt. Tabelle 13: Standard(interne)signale der Selbstüberwachung Signalname Beschreibung FAIL Interner Ausfallstatus WARNING Interner Warnungsstatus NUMFAIL CPU-Modul-Ausfallstatus NUMWARNING CPU-Modul-Warnungsstatus RTCERROR Echtzeituhrstatus TIMESYNCHERROR Zeitsynchronisierungsstatus RTEERROR Runtime-Ausführungsfehlerstatus IEC61850ERROR IEC 61850 Fehlerstatus...
Seite 80: Laufzeitmodell
Dieses Signal wird aktiviert, wenn beide Dateien, die Arbeitsdatei und Sicherungsdatei, beschädigt sind und nicht wiederhergestellt werden können. 3.3.2.2 Laufzeitmodell Die Analogsignale an den A/D-Wandler werden intern an zwei unterschiedliche Wandler geleitet, einen mit geringer Verstärkung und einen mit hoher Verstärkung; s. Abb. 32. Technisches Referenzhandbuch...
Seite 81: Funktionsblock
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen IEC05000296 V1 DE Abb. 32: Skizze des A/D-Wandlers für die 600 Plattform. Die Methode, das analoge Eingangssignal auf 2 A/D-Wandler mit unterschiedlicher Verstärkung aufzuteilen, macht es möglich, die eingehenden Signale unter normalen Bedingungen zu überwachen, wobei die Signale aus beiden Wandlern identisch sein sollten.
Seite 82: Ausgangssignale
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen 3.3.4 Ausgangssignale Tabelle 16: INTERRSIG Ausgangssignale Name Beschreibung FAIL BOOLEAN Interner Fehler WARNING BOOLEAN Gerätewarnung CPUFAIL BOOLEAN CPU Fehler CPUWARN BOOLEAN CPU Warnung 3.3.5 Einstellungsparameter Die Funktion verfügt über keine Parameter in der lokalen HMI oder dem Protection &...
Seite 83: Bedienung Der Echtzeituhr (Engl. Real Time Clock, Rtc)
Optionale Synchronisation von Modulen auf einer niedrigeren Ebene en05000206.vsd IEC05000206 V1 DE Abb. 34: Synchronisationsprinzip Ein Modul gilt als synchronisiert, wenn es regelmäßig Synchronisierungsmeldungen von einer übergeordneten Ebene erhält. Je geringer die Ebene, desto geringer die Synchronisierung. Ein Modul kann über diverse potentielle Synchronisierungsquellen mit unterschiedlichen maximalen Fehlern verfügen.
Seite 84: Startup Der Zeitsynchronisation
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Echtzeituhr (RTC) beim Hochfahren Beim Hochfahren des IED läuft die interne Zeit frei. Wenn die Echtzeituhr seit dem letzten Betrieb des Gerätes läuft, ist Sie noch recht genau (35-ppm- Genauigkeit). Sollte die RTC die Versorgung während der Abschaltung verlieren (tritt nach fünf Tagen ein), so startet das IED mit dem Datum 1970-01-01.
Seite 85: Alternativen Bei Der Synchronisation
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen 3.4.2.3 Alternativen bei der Synchronisation Für die externe Synchronisation stehen drei Alternativen zur Wahl. Die Synchronisierungsmeldung kann über eine beliebige Kommunikationsschnittstelle des IED als Telegramm inklusive Datum und Uhrzeit, als mit binärem Eingang verbundener Minutenimpuls oder über GPS erfolgen.
Seite 86: Synchronisation Über Eingebautes Gps
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Synchronisation über eingebautes GPS Das eingebaute GPS-Uhrzeitmodul empfängt und verarbeitet Zeitinformationen des GPS (Global Positioning System). Das Modul befindet sich im GPS- Zeitsynchronisationsmodul (GSM). Synchronisation über einen binären Eingang Das IED akzeptiert Minutenimpulse an einen binären Eingang. Diese Minutenimpulse können bspw.
Seite 87: Beispiel, Binärsynchronisierung
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen en05000251.vsd IEC05000251 V1 DE Abb. 35: Binäre Minutenimpulse Die voreingestellte Zeitüberschreitung für einen Minutenimpuls beträgt zwei Minuten. Wenn innerhalb dieser Zeit kein gültiger Impuls empfangen wird, wird ein SYNCERR ausgegeben. Wenn Kontaktprellungen auftreten, wird nur das erste Impuls als Minutenimpuls erkannt.
Seite 88 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Synchronisation via IRIG Synchronisation mit DNP3.0 Die DNP3.0-Kommunikation kann die Quelle der Zeitsynchronisation sein, während die genauere Synchronisation eine genauere Quelle erfordert. Die IRIG-Schnittstelle zum IED bietet zwei mögliche Synchronisierungsmethoden, IRIG-B und PPS. IRIG-B IRIG-B ist ein nur für die Zeitsynchronisation verwendetes Protokoll.
Seite 89: Funktionsblock
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen 3.4.3 Funktionsblock TIME- TIME TSYNCERR RTCERR en05000425.vsd IEC05000425 V1 DE Abb. 36: ZEIT-Funktionsblock 3.4.4 Ausgangssignale Tabelle 18: TIMEERR Ausgangssignale Name Beschreibung TSYNCERR BOOLEAN Fehler der Zeitsynchronisation RTCERR BOOLEAN Fehler Echtzeituhr 3.4.5 Einstellparameter Pfad in der lokalen HMI: Einstellung/Zeit...
Seite 90 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Tabelle 21: DSTBEGIN "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung MonthInYear Januar März Monat, in dem die Sommerzeit beginnt Februar März April Juni Juli August September Oktober November Dezember DayInWeek Sonntag Sonntag Wochentag, an dem die Sommerzeit...
Seite 91: Technische Daten
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Tabelle 23: TIMEZONE "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung NoHalfHourUTC -24 - 24 Anzahl der halben Stunden zur Standardzeit (UTC) Tabelle 24: SYNCHIRIG-B "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard...
Seite 92 SETCHGD einen Impuls. Der Parameter MAXSETGR bestimmt die maximale Zahl verwendeter Parametersätze zwischen denen gewechselt werden darf. IEC05000119 V1 DE Abb. 37: Verbindung der Funktion an externe Schaltkreise Das oben angegebene Beispiel beinhaltet auch sieben Ausgangssignale zur Bestätigung welche Gruppe aktiv ist.
Seite 93: Funktionsblock
ACTGRP1 GRP1 ACTGRP2 GRP2 ACTGRP3 GRP3 ACTGRP4 GRP4 ACTGRP5 GRP5 ACTGRP6 GRP6 SETCHGD en05000433.vsd IEC05000433 V1 DE Abb. 38: ACGR-Funktionsblock SGC-- NoOfSetGrp MAXSETGR en05000716.vsd IEC05000716 V1 DE 3.5.4 Ein- und Ausgangssignale Tabelle 26: ActiveGroup Eingangssignale Name Standard Beschreibung ACTGRP1 BOOLEAN...
Seite 94: Einstellparameter
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen 3.5.5 Einstellparameter Tabelle 28: ActiveGroup "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung 0.0 - 10.0 Länge des Pulses bei Parametersatzänderung Tabelle 29: SETGRPS "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung...
Seite 95 Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Während sich das IED im Testmodus befindet, blinkt die gelbe START-LED und alle Funktionen werden blockiert. Jede Funktion kann in Bezug auf Funktionalität und Ereignissignalisierung einzelnd freigegeben werden. Die meisten Funktionen im IED können individuell durch Einstellungen aus der lokalen HMI geblockt werden.
Seite 96: Funktionsblock
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen IEC05000466 V1 DE Abb. 39: Beispiel zur Blockierung der zeitverzögerten Unterspannungsschutzfunktion. 3.6.3 Funktionsblock TEST- Test INPUT ACTIVE OUTPUT SETTING en05000443.vsd IEC05000443 V1 DE Abb. 40: TEST-Funktionsblock 3.6.4 Ein- und Ausgangssignale Tabelle 30: TESTMODE Eingangssignale...
Seite 97: Einstellungsparameter
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Tabelle 31: TESTMODE Ausgangssignale Name Beschreibung ACTIVE BOOLEAN Gerät in Testmodus wenn aktiv OUTPUT BOOLEAN Testeingang ist aktiv SETTING BOOLEAN Parameter Testmode ist Ein oder Aus NOEVENT BOOLEAN Ereignis blockiert während Testmodus 3.6.5 Einstellungsparameter Tabelle 32: TESTMODE "Non Group"...
Seite 98: Einstellungsparameter
3.8.2 Funktionsprinzip Der SMBI-Funktionsblock (s. Abb. 41) erhält seine Eingänge von den binären SMT- Hardware-Eingängen und stellt sie über ihre Ausgänge (BI1 bis BI10) den übrigen Komponenten der Konfiguration zur Verfügung. Die Eingänge, wie auch der gesamte Block, können benannt werden. Diese Namen werden in SMT als Informationen darüber dargestellt, welche Signale zwischen physischem IO- und...
Seite 99: Ein- Und Ausgangssignale
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen 3.8.4 Ein- und Ausgangssignale Tabelle 34: SMBI Eingangssignale Name Standard Beschreibung VIn1 BOOLEAN SMT Verbindungseingang VIn2 BOOLEAN SMT Verbindungseingang VIn3 BOOLEAN SMT Verbindungseingang VIn4 BOOLEAN SMT Verbindungseingang VIn5 BOOLEAN SMT-Eingang verbinden VIn6 BOOLEAN SMT-Eingang verbinden VIn7 BOOLEAN...
Seite 100: Funktionsprinzip
Standard-IED-Funktionen 3.9.2 Funktionsprinzip Der SMBO-Funktionsblock (s. Abb. 42) empfängt von der IED-Konfiguration ein logisches Signal, das über SMT an die wirklichen (Hardware-)Ausgänge weitergeleitet wird. Die SMBO-Eingänge sind mit BO1 bis BO10 bezeichnet und können wie der gesamte Funktionsblock benannt werden. Diese Namen werden in SMT als Informationen darüber dargestellt, welche Signale zwischen physischem...
Seite 101: Signalmatrix Für Ma-Eingänge (Smmi)
Konfiguration eingebracht werden. 3.10.2 Funktionsprinzip Der SMMI-Funktionsblock (s. Abb. 41) erhält seine Eingänge über das SMT von den mA- Eingangskanälen und stellt sie über seine Ausgänge (AI1 bis AI6) den übrigen Komponenten der Konfiguration zur Verfügung. Die Eingänge, wie auch der gesamte Block, können benannt werden.
Seite 102: Signalmatrix Für Analogeingänge (Smai)
Analogeingänge für eine IED 670-Konfiguration eingebracht werden. 3.11.2 Funktionsprinzip Jeder SMAI-Funktionsblock kann vier Analogsignale empfangen (L1, L2 L3 und LN) entweder Spannung oder Strom; s. Abb. "" und Abb. 45. Die SMAI- Ausgänge bieten alle Informationen der erfassten 3ph-Analogsignale (Phasenwinkel, RMS-Wert, Frequenz, Frequenzableitungen etc.;...
Seite 103: Ein- Und Ausgangssignale
GRPNAME GRPNAME AI1NAME AI1NAME AI2NAME AI2NAME AI3NAME AI3NAME AI4NAME AI4NAME TYPE TYPE en07000130.vsd IEC07000130 V1 DE Abb. 45: PR02–12-Funktionsblock 3.11.4 Ein- und Ausgangssignale Tabelle 39: SMAI1 Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung Gruppe 1 DFTSPFC REAL 20.0 Anzahl von Messpunkten pro Periode in Grundfrequenz für DFT Kalkulation...
Seite 104: Einstellungsparameter
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Tabelle 42: SMAI2 Ausgangssignale Name Beschreibung AI3P GROUP SIGNAL Analoger Eingang Gruppe 2 3-phasig GROUP SIGNAL Gruppe 2 analoger Eingang 1 GROUP SIGNAL Gruppe 2 analoger Eingang 2 GROUP SIGNAL Gruppe 2 analoger Eingang 3 GROUP SIGNAL Gruppe 2 analoger Eingang 4 GROUP SIGNAL...
Seite 105: Summierungsblock, 3 Phasig (Sum3Ph)
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Tabelle 44: SMAI1 "Non Group" Einstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Negation Invertierung N-Invertierung 3Ph-Invertierung 3Ph+N- Invertierung MinValFreqMeas 5 - 200 Grenzwert für Frequenzberechnung in % von UBase UBase 0.05 - 2000.00 0.05 400.00 Bezugsspannung...
Seite 106: Einleitung
Analogsignalen (des selben Typs) für die IED-Funktionen, die sie eventuell benötigen, zu erhalten. 3.12.2 Funktionsprinzip Der Summenblock empfängt die 3ph-Signale von den SMAI-Blöcken; s. Abb. 46. Der BLOCK-Eingang setzt alle Ausgänge des Funktionsblock auf 0 zurück. 3.12.3 Funktionsblock SU01-...
Seite 107: Einstellparameter
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen 3.12.5 Einstellparameter Die Einstellungen DFTRefExtOut und DFTReference sollten auf die Voreinstellung InternalDFTRef gesetzt werden, wenn keine Spannungswandlereingänge verfügbar sind. Tabelle 49: 3PHSUM "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung SummationType Gruppe1+Gruppe2 Gruppe1+Gruppe Art der Summierung...
Seite 108: Funktionsblock
Ereignisblock für LON/SPA angeschlossen werden. Die Signale sind auch auf dem IEC 61850 Stationsbus verfügbar. 3.13.3 Funktionsblock AUTS- AuthStatus USRBLKED LOGGEDON en06000503.vsd IEC06000503 V1 DE Abb. 47: AUTS-Funktionsblock 3.13.4 Ausgangssignale Tabelle 51: ATHSTAT Ausgangssignale Name Beschreibung USRBLKED BOOLEAN Mindestens ein Benutzer ist wegen eines ungültigen Passwortes gesperrt...
Seite 109: Goosebinempfang
OUT2NAM OUT3NAM OUT4NAM OUT5NAM OUT6NAM OUT7NAM OUT8NAM OUT9NAM OUT10NAM OUT11NAM OUT12NAM OUT13NAM OUT14NAM OUT15NAM OUT16NAM en07000047.vsd IEC07000047 V1 DE Abb. 48: GB-Funktionsblock 3.14.2 Ein- und Ausgangssignale Tabelle 52: GOOSEBINRCV Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Ausgänge Technisches Referenzhandbuch...
Seite 110: Einstellparameter
Abschnitt 3 1MRK 505 183-UDE B Standard-IED-Funktionen Tabelle 53: GOOSEBINRCV Ausgangssignale Name Beschreibung OUT1 BOOLEAN Binärausgang 1 OUT1VAL BOOLEAN Gültiger Wert am Binärausgang 1 OUT2 BOOLEAN Binärausgang 2 OUT2VAL BOOLEAN Gültiger Wert am Binärausgang 2 OUT3 BOOLEAN Binärausgang 3 OUT3VAL BOOLEAN Gültiger Wert am Binärausgang 3 OUT4...
Seite 111: Abschnitt 4 Differentialschutz
Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Abschnitt 4 Differentialschutz Über dieses Kapitel Dieses Kapitel beschreibt die im Differentialschutz verwendeten Messprinzipien, Funktionen und Parameter. Leitungsdifferentialschutz Name Funktionsblock: L3D-- IEC 60617, graphisches Symbol: ANSI-Nummer: 87L IEC 61850, Name des logischen Knotens: L3CPDIF 3Id/I>...
Seite 112: Einleitung
Enden mit oder ohne 1 1/2-Leistungsschalteranordnung an einem Ende, als auch für drei Leitungsenden mit Einzelschalter-Anordnung an jedem Ende verwendet. IEC05000039 V1 DE Abb. 49: Beispiel einer Anwendung an einer herkömmlichen Leitung mit zwei Enden Die Version für sechs Stromwandler-Sätzen wird für eine Leitung mit 1 1/2 Leistungsschalterarrangement an beiden Seiten eingesetzt, als auch für...
Seite 113: Leitungsdifferentialschutz 3 Oder 6 Stromwandlersätze, Mit Transformatoren Innerhalb Der Schutzzone (Pdif, 87Lt)
Geschützte Zone Komm . Kanal Komm . Kanal Komm . Kanal en05000042.vsd IEC05000042 V1 DE Abb. 51: Anwendungsbeispiel bei einer Dreiterminalleitung mit einem Leistungstransformator in einer Schutzzone 4.1.1.3 Analoge Signalübertragung für Leitungsdifferentialschutz (MDIF) Die Leitungsdifferentialschutzkommunikation kann alternativ als Master-Master- System oder als Master-Slave-System eingerichtet werden. Im ersteren werden...
Seite 114 Gegenstationen gesendet. In diesem System wird ein 64 kbit/s- Kommunikationskanal nur zwischen der Master- und jeder der Slave-Stationen benötigt. Geschützte Zone Komm . Kanal en05000043.vsd IEC05000043 V1 DE Abb. 52: Leitung mit fünf Anschlüssen mit Master-Master System Geschützte Zone Komm. Kanal en05000044.vsd IEC05000044 V1 DE Abb. 53: Leitung mit fünf Terminals mit Master-Slave System...
Seite 115: Funktionsprinzip
In der Leitungsdifferentialfunktion werden gemessene Stromwerte von örtlichen und entfernten Leitungsenden ausgewertet, um zwischen internen und externen Fehlern oder störungsfreien Konditionen zu unterscheiden. Die lokalen Ströme werden an das IED über die Analogeingangsmodule gespeist und passieren dann die Analog-digital-Umsetzer, siehe Abb. 54. Technisches Referenzhandbuch...
Seite 116 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz IEC05000294 V1 DE Abb. 54: Das Prinzip für die Leitungsdifferentialfunktion Die Ströme von entfernten IEDs werden als Abtastwerte über eine Kommunikationsverbindung empfangen. Beim Eintritt in das IED werden sie im Leitungsdifferential-Kommunikationsmodul (LDCM) verarbeitet. Dabei werden...
Seite 117 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz sie zeitlich mit den lokalen Stromabtastwerten koordiniert und interpoliert, um mit den lokalen Abtastwerten vergleichbar zu sein. Im analogen Signalverarbeitungsblock SMAI werden die realen und imaginären Teile der nennfrequenten Phasenströme und der Ströme im Gegensystem abgeleitet.
Seite 118 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz IEC05000300 V1 DE Abb. 55: Beschreibung der stabilisierten und unstabilisierten Charakteristiken wobei: Ioperate × slope 100% Irestrain EQUATION1246 V1 DE und wo die stabilisierte Charakteristik durch die Einstellwerte definiert wird: IdMin Endeabschnitt1 Endeabschnitt2...
Seite 119 Kriterium zwischen internen und externen Fehlern. Der Phasenwinkel des Stroms im Gegensystem am lokalen Ende wird mit dem Phasenwinkel der Summe von Strömen im Gegensystem an der Gegenseite verglichen. Die Charakteristik der Fehlerentscheidung wird in Abb. gezeigt, in der die Richtungscharakteristik durch zwei Einstellparameter IminNegSeq und NegSeqRoa bestimmt wird.
Seite 120 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Analog zu Abb. werden die Ausgänge der drei Analyseblöcke mit der Ausgangslogik verbunden. Abbildung zeigt ein vereinfachtes Blockdiagramm dieser Ausgangslogik, in der zur Vereinfachung nur Auslösebefehle und keine Alarmsignale angezeigt werden. IEC05000295 V1 DE Abb.
Seite 121 Es ist daher offensichtlich, dass die Veränderung im Ladestrom, die der Fehler durch Minderung der Systemspannung verursacht, nicht im Algorithmus bedacht ist; ein Fall, der im Anwenderhandbuch für RED670 weiter ausgeführt wird. Es sollte beachtet werden, dass alle Differentialströme vor Triggerzeitpunkt subtrahiert werden, unabhängig von ihrem Ursprung.
Seite 122: Zeitsynchronisierung
Amplituden-Fehler von ca. 31%. Bei einem System mit 60 Hz liegen die Fehlerquoten bei 4% bzw. 38%. In RED670 erfolgt die Zeitsynchronisation anhand der sogenannten Echo- Methode, die wahlweise um eine GPS-Synchronisation ergänzt werden kann. Jedes IED verfügt über ein präzises Uhrwerk mit minimaler Zeitabweichung. Diese Uhr übernimmt die Absolutzeiterfassung von Telegrammen.
Seite 123: Analoge Signalkommunikation Für Den Leitungsdifferentialschutz
Abschnitt 4 1MRK 505 183-UDE B Differentialschutz (Gleichung 3) EQUATION1359 V1 DE In RED 670 wird Δt bei jedem Empfang eines Telegramms berechnet, und die Zeitdifferenz wird dann dazu verwendet, die Strommessungen anzugleichen und zu interpolieren, bevor der Stromdifferential-Algorithmus ausgeführt wird. Die Echo-Methode ohne GPS kann in Telekommunikationsnetzwerken mit variierender Signaltransfer-Verzögerung eingesetzt werden, solange eine Symmetrie der Verzögerungen besteht, d.
Seite 124 CT-DIFF2) erreicht. Jedoch werden auf diese Art und Weise Informationen über Halteströme reduziert. Weitere Informationen und Erörterungen zu diesem Thema finden Sie im “Betriebshandbuch” für RED670 Die Kommunikation kann alternativ als Master-Master-System oder als Master- Slave-System eingerichtet werden. Abbildung zeigt ein Master-Master-System für eine Leitung mit fünf Geräten.
Seite 125: Testmodus
Amplitude zurückgesendet werden. Die Auslöseausgänge in den Fern-Terminals werden ebenfalls automatisch blockiert. Weitere Informationen hierzu entnehmen Sie bitte dem "Handbuch zur Installation und Inbetriebnahme” für RED670. Datenübertragung von Stromabtastwerten Die Ströme werden zwanzig Mal pro Systemzyklus in den Schutzgeräten abgetastet, aber der Übertragungsaustausch erfolgt nur einmal alle 5 ms.
Seite 126 Datenübertragung von Stromabtastwerten. wobei: der Stromabtastmoment ist Redundante Kommunikationskanäle Redundante Kommunikationskanäle (s. Abb. 62) sind beide kontinuierlich in Betrieb, wobei jedoch einer von beiden als primärer Kanal den Vorrang hat. IEC05000289 V1 DE Abb. 62: Direkter Lichtwellenleiter-Anschluss zwischen zwei Terminals mit LDOM über größere Distanzen.
Seite 127: Funktion Für Erkennung Von Offenen Stromwandlerkreisen
Abschnitt 4 1MRK 505 183-UDE B Differentialschutz partiellen Master-Slave-Modus eintreten, in dem IEDs mit nicht funktionsfähiger Kommunikationsverbindung als Slaves fungieren. Details zur Fernkommunikation entnehmen Sie bitte dem Kapitel "Fernkommunikation". Siehe auch “Anwendungshandbuch”. 4.1.2.4 Funktion für Erkennung von offenen Stromwandlerkreisen Leitungsdifferentialschutzfunktion im IED 670 verfügt über eine integrierte Funktion zur Erkennung von offenen Stromwandlerkreisen.
Seite 128 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz 110%. Die Funktion zur Erkennung eines offenen Wandlers kann durch folgende Einstellung explizit deaktiviert werden: OpenCTEnable = 0 (Off). Wenn ein offener Wandler entdeckt wird und der Ausgang OPENCT auf 1 gesetzt wurde, dann werden alle Differentialfunktionen bis auf die nicht-stabilisierte Differentialschutzstufe blockiert.
Seite 129: Binäre Signalübertragung
TRIPRES TRIPUNRE TRIPENHA START STL1 STL2 STL3 BLK2H BLK2HL1 BLK2HL2 BLK2HL3 BLK5H BLK5HL1 BLK5HL2 BLK5HL3 NSANGLE IDL1MAG IDL2MAG IDL3MAG IBIAS IDNSMAG ID2HL1 ID2HL2 ID2HL3 ID5HL1 ID5HL2 ID5HL3 IDL1 IDL2 IDL3 ICHARGE en05000667.vsd IEC05000667 V1 DE Abb. 63: L3D-Funktionsblock Technisches Referenzhandbuch...
Seite 130 I3P6 TRIPUNRE TRIPENHA START STL1 STL2 STL3 BLK2H BLK2HL1 BLK2HL2 BLK2HL3 BLK5H BLK5HL1 BLK5HL2 BLK5HL3 NSANGLE IDL1MAG IDL2MAG IDL3MAG IBIAS IDNSMAG ID2HL1 ID2HL2 ID2HL3 ID5HL1 ID5HL2 ID5HL3 IDL1 IDL2 IDL3 ICHARGE en05000666.vsd IEC05000666 V1 DE Abb. 64: L6D-Funktionsblock Technisches Referenzhandbuch...
Seite 131 BLK5H BLK5HL1 BLK5HL2 BLK5HL3 ALARM OPENCT OPENCTAL IDL1 IDL2 IDL3 IDL1MAG IDL2MAG IDL3MAG IBIAS IDNSMAG en06000254.vsd IEC06000254 V1 DE Abb. 65: Bloc fonctionnel LT3D LT6D- LT6CPDIF_87LT I3P1 TRIP I3P2 TRL1 I3P3 TRL2 I3P4 TRL3 I3P5 TRIPRES I3P6 TRIPUNRE TRIPENHA START...
Seite 132: Ein- Und Ausgangssignale
OUTSERV TRL1 BLOCK TRL2 TRL3 TRLOCAL TRLOCL1 TRLOCL2 TRLOCL3 TRREMOTE DIFLBLKD en05000394.vsd IEC05000394 V2 DE Abb. 67: LDL-Funktionsblock 4.1.4 Ein- und Ausgangssignale Tabelle 55: L3CPDIF Eingangssignale Name Standard Beschreibung I3P1 GROUP Gruppensignal grp1 für dreiphasigen SIGNAL Stromeingang und DFT Werte...
Seite 133 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Name Beschreibung BLK5HL1 BOOLEAN Blockiersignal wegen 5. Oberwelle, Phase L1 BLK5HL2 BOOLEAN Blockiersignal wegen 5. Oberwelle, Phase L2 BLK5HL3 BOOLEAN Blockiersignal wegen 5. Oberwelle, Phase L3 OPENCT BOOLEAN Ein offener Stromwandler wurde detektiert ALARM BOOLEAN Alarm für anstehenden Differentialstrom...
Seite 134 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Name Beschreibung TRIPENHA BOOLEAN Auslösung durch erweiterten stabilisierten Differentialschutz START BOOLEAN Generalanregung der Differentialschutzfunktion STL1 BOOLEAN Anregung Phase L1 STL2 BOOLEAN Anregung Phase L2 STL3 BOOLEAN Anregung Phase L3 BLK2H BOOLEAN Allg. Blockiersignal, wegen 2. Oberwelle BLK2HL1 BOOLEAN Blockiersignal wegen 2.
Seite 135 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Tabelle 60: LT3CPDIF Ausgangssignale Name Beschreibung TRIP BOOLEAN Generalauslösung der Differentialschutzfunktion TRL1 BOOLEAN Auslösesignal Phase L1 TRL2 BOOLEAN Auslösesignal Phase L2 TRL3 BOOLEAN Auslösesignal Phase L3 TRIPRES BOOLEAN Auslösung durch stabilisierten Differentialschutz TRIPUNRE BOOLEAN Auslösung durch unstabilisierten Differentialschutz TRIPENHA...
Seite 136 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Tabelle 61: LT6CPDIF Eingangssignale Name Standard Beschreibung I3P1 GROUP Gruppensignal grp1 für dreiphasigen SIGNAL Stromeingang und DFT Werte I3P2 GROUP Gruppensignal grp2 für dreiphasigen SIGNAL Stromeingang und DFT Werte I3P3 GROUP Gruppensignal grp3 für dreiphasigen SIGNAL Stromeingang und DFT Werte I3P4...
Seite 137 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Name Beschreibung IDL3 REAL Momentandifferentialstrom, Phase L3 IDL1MAG REAL Größe d. Grundfreq. d. Differentialstroms, Phase IDL2MAG REAL Größe d. Grundfreq. d. Differentialstroms, Phase IDL3MAG REAL Größe d. Grundfreq. d. Differentialstroms, Phase IBIAS REAL Größe des Haltestroms, gemeinsam für L1, L2, L3 IDNSMAG REAL...
Seite 138: Einstellungsparameter
Abschnitt 4 1MRK 505 183-UDE B Differentialschutz 4.1.5 Einstellungsparameter Tabelle 65: L3CPDIF Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Aus / Ein IdMin 0.20 - 2.00 0.01 0.30 Auslösekennlinie, Empfindlichkeit von Abschnitt 1, Vielfaches von IBase IdMinHigh 0.20 - 10.00 0.01 0.80...
Seite 139 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung 0.05 - 1.10 0.01 1.00 Zeitmultiplikationsfaktor (TMS) für abhängige Verzögerung IdiffAlarm 0.05 - 1.00 0.01 0.15 Alarm für anhaltenden Differentialstrom, Faktor von IBase tAlarmdelay 0.000 - 60.000 0.001 10.000 Verzögerung für Alarm wegem...
Seite 140 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Tabelle 68: L6CPDIF Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Aus / Ein IdMin 0.20 - 2.00 0.01 0.30 Auslösekennlinie, Empfindlichkeit von Abschnitt 1, Vielfaches von IBase IdMinHigh 0.20 - 10.00 0.01 0.80 Niedrigere Anfangsempfindlichkeit, als...
Seite 141 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung 0.05 - 1.10 0.01 1.00 Zeitmultiplikationsfaktor (TMS) für abhängige Verzögerung IdiffAlarm 0.05 - 1.00 0.01 0.15 Alarm für anhaltenden Differentialstrom, Faktor von IBase tAlarmdelay 0.000 - 60.000 0.001 10.000 Verzögerung für Alarm wegem...
Seite 142 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Tabelle 71: LT3CPDIF Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Aus / Ein IdMin 0.20 - 2.00 0.01 0.30 Auslösekennlinie, Empfindlichkeit von Abschnitt 1, Vielfaches von IBase IdMinHigh 0.20 - 10.00 0.01 0.80 Niedrigere Anfangsempfindlichkeit, als...
Seite 143 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Tabelle 72: LT3CPDIF Gruppeneinstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung EndSection1 0.20 - 1.50 0.01 1.25 Ende Abschnitt 1, als Vielfaches des Referenzstroms IBase EndSection2 1.00 - 10.00 0.01 3.00 Ende Abschnitt 2, als Vielfaches des Referenzstroms IBase SlopeSection2 10.0 - 50.0...
Seite 144 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung RatVoltW2TraA 1.0 - 9999.9 130.0 Transformator A Nennspannung (kV) auf Wicklung 2 (US-Wicklung) ClockNumTransA 0 [0 deg] 0 [0 deg] Transf. A Phasenverschiebung in 1 [30 deg lag] Vielfachen von 30 Grad, 5 für 150 Grad 2 [60 deg lag] 3 [90 deg lag]...
Seite 145 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung NegSeqROA 30.0 - 120.0 Grad 60.0 Charakteristischer Winkel (interner/ externer Fehler), Grad IMinNegSeq 0.01 - 0.20 0.01 0.04 Minimaler Wert des Gegensystems als Vielfaches von IBase CrossBlockEn Nein Nein Funktion Cross-Block-Logik Ein/Aus...
Seite 146 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Tabelle 75: LT6CPDIF Gruppeneinstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung EndSection1 0.20 - 1.50 0.01 1.25 Ende Abschnitt 1, als Vielfaches des Referenzstroms IBase EndSection2 1.00 - 10.00 0.01 3.00 Ende Abschnitt 2, als Vielfaches des Referenzstroms IBase SlopeSection2 10.0 - 50.0...
Seite 147 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung RatVoltW2TraA 1.0 - 9999.9 130.0 Transformator A Nennspannung (kV) auf Wicklung 2 (US-Wicklung) ClockNumTransA 0 [0 deg] 0 [0 deg] Transf. A Phasenverschiebung in 1 [30 deg lag] Vielfachen von 30 Grad, 5 für 150 Grad 2 [60 deg lag] 3 [90 deg lag]...
Seite 148: Technische Daten
Abschnitt 4 1MRK 505 183-UDE B Differentialschutz 4.1.6 Technische Daten Tabelle 78: Leitungsdifferentialschutz (PDIF, 87L, 87LT) Funktion Bereich oder Wert Genauigkeit Minimaler Ansprechstrom (20-200) % von I ± 2,0 % von I bei I £ I base ± 2,0 % von I bei I > I Kennlinie-Neigung, Sektion 2 (10.0-50.0)% Kennlinie-Neigung, Sektion 3...
Seite 149: Arbeitsprinzip
Arbeitsprinzipien für die Hochimpedanz-Differentialschutzfunktion. Im Wesentlichen ist es ein einfaches einstufiges Relais mit einer zusätzlichen niedrigeren Alarmstufe. Die Funktion kann entweder vollständig oder nur die Auslösung blockiert werden. IEC05000301 V1 DE Abb. 68: Logikdiagramm für Hochimpedanz-Differentialschutz. 4.2.3 Funktionsblock HZD1-...
Seite 150: Ein- Und Ausgangssignale
Abschnitt 4 1MRK 505 183-UDE B Differentialschutz 4.2.4 Ein- und Ausgangssignale Tabelle 79: HZPDIF Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL BLOCK BOOLEAN Blockierung der Funktion BLKTR BOOLEAN Auslöseblockierung Tabelle 80: HZPDIF Ausgangssignale Name Beschreibung TRIP BOOLEAN Auslösung ALARM BOOLEAN...
Seite 151 Abschnitt 4 1MRK 505 183-UDE B Differentialschutz Funktion Bereich oder Wert Genauigkeit Auslösezeit 10 ms typischerweise bei 0 bis 10 x U Rückfallzeit 90 ms typischerweise bei 10 bis 0 x U Kritische Impulsdauer 2 ms typischerweise bei 0 bis 10 Technisches Referenzhandbuch...
Seite 153: Abschnitt 5 Impedanzschutz
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Abschnitt 5 Impedanzschutz Über dieses Kapitel Dieses Kapitel beschreibt Distanzschutz und ähnliche Funktionen. Es enthält Funktionsblocks, Logikdiagramme und Datentabellen mit Informationen über Distanzschutz, automatischen Draufschaltfehlerschutz, schwache Einspeisung und sonstige ähnliche Funktionen. Quadrilaterale Charakteristiken werden ebenfalls behandelt.
Seite 154: Arbeitsprinzip
Impedanzschutz Vorwärtsbetrieb Rückwärtsbetrieb en05000034.vsd IEC05000034 V1 DE Abb. 70: Typische quadrilaterale Distanzschutzzone mit aktivierter Lastkompensationsfunktion Durch die unabhängige Impedanzmessung für jede Fehlerschleife zusammen mit einer empfindlichen und zuverlässigen eingebauten Phasenauswahl ist die Funktion für Anwendungen mit einphasiger automatischer Wiedereinschaltung geeignet.
Seite 155: Impedanzcharakteristik
L1-L2 L2-L3 L3-L1 en05000458.vsd IEC05000458 V1 DE Abb. 71: Die verschiedenen Messschleifen bei Leiter-Erde-Fehlern und Phase-Phase-Fehlern. Die Verwendung einer vollschematischen Technik bietet eine schnellere Betriebszeit im Vergleich zu geschalteten Schemata, die hauptsächlich eine Start- Elements verwenden, um korrekte Spannungen und Ströme je nach Fehlerart auszuwählen.
Seite 156 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz IEC05000661 V1 DE Abb. 72: Charakteristik für Phase-Erde-Messschleifen, Ohm/ Schleifenbereich. (Ohm/phase) RFPP 2·R1 RFPP 2·X1 (Ohm/phase) RFPP RFPP 2·X1 RFPP 2·R1 RFPP en05000662.vsd IEC05000662 V1 DE Abb. 73: Charakteristik für Phase-Phase-Messschleifen Technisches Referenzhandbuch...
Seite 157 Bitte beachten Sie im Besonderen die unterschiedlichen Definitionen bezüglich der (Fehler)-Widerstandsreichweite für Phase-Phase-Fehler und Dreiphasenfehler. IEC05000181 V1 DE Abb. 74: Fehlerschleifenmodell wobei: jede der drei Phasen (1, 2 oder 3) bezeichnet und die Phase darstellt, die Phase n mit 120 Grad (d.h. 3, 1 oder 2) voreilt.
Seite 158: Minimaler Auslösestrom
Reichweiteneinstellungen für beide Richtungen. Ungerichteter Vorwärts Rückwärts en05000182.vsd IEC05000182 V1 DE Abb. 75: Richtungs-Betriebsmodi der Distanzmesszone 5.1.2.3 Minimaler Auslösestrom Der Betrieb der Distanzmesszone ist blockiert, wenn der Betrag der Eingangsströme unter bestimmte Grenzwerte fällt. Die Phase-Erde-Schleife Ln ist blockiert, wenn ILn < IMinOpPE.
Seite 159: Messprinzipien
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Die Phase-Phase-Schleife LmLn ist blockiert, wenn ILmLn < AB (BC oder CA) IMinOpPP. ILmLn ist der Effektivwert der Vektordifferenz zwischen den Phasenströmen Lm und Ln. Alle drei Stromgrenzen IminOpPE, IminOpIN und IMinOpPP werden automatisch auf 75 % der regulären Einstellwerte reduziert, wenn die Zone auf Betrieb in Rückwärtsrichtung eingestellt ist, d.h.
Seite 160 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Die Scheinimpedanz wird als eine Impedanzschleife mit Widerstand R und Reaktanz X angesehen. Die Formel in Gleichung gilt nur für Anwendungen mit unbelasteten Stichleitungen. Wenn die Last im Falle eines Phase-Erde-Fehlers betrachtet wird, könnte ein konventioneller Distanzschutz am exportierenden Ende die Reichweite überschreiten und am importierenden Ende unterschreiten.
Seite 161: Richtungsabgrenzungen
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Imaginärteil. Die Gleichung für die gemessene Reaktanz Xm kann anschließend gelöst werden. Das Endergebnis entspricht: ( ) DRe I ( ) × × D Im I ( ) Im U – Re U ------------------------------------------------ ----------------------------------- - DRe I ( ) Im I ( ) ×...
Seite 162: Einstellwinkel Für Die Abgrenzung Von Fehlern In Vorwärts- Und Rückwärtsrichtung
ZD gibt je nach Bewertung ein binärkodiertes Signal am Ausgang STDIR, wobei STFWL1N=1 1 addiert, STRVL1N=1 2 addiert, STFWL2N=1 4 addiert etc. ArgNegRes ArgDir en05000722.vsd IEC05000722 V1 DE Abb. 76: Einstellwinkel für die Abgrenzung von Fehlern in Vorwärts- und Rückwärtsrichtung Technisches Referenzhandbuch...
Seite 163: Vereinfachte Logikdiagramme
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Die rückwärtsgerichtete Charakteristik ist mit der um 180 Grad gedrehten vorwärtsgerichteten Charakteristik identisch. Die Polarisationsspannung ist verfügbar, solange die Spannung im Mitsystem 4 % der eingestellten Standardspannung UBase übersteigt. Daher kann das Richtungselement diese für alle unsymmetrischen Fehler einschließlich close-in- Fehlern verwenden.
Seite 164 Einstellung des Parameters OperationDir heraus. Sie muss zu Ausgang STDIR am Block ZD konfiguriert werden. IEC99000557-TIFF V1 DE Abb. 77: Angleichung durch ein Gruppen-Funktionseingangssignal STCND Die Struktur der Start--Signale für Phase für den Fall, dass die Zone in einem ungerichteten Modus arbeitet, ist in Abbildung dargestellt.
Seite 165 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz IEC00000488-TIFF V1 DE Abb. 78: Struktur der Start--Signale in ungerichtetem Betriebsmodus Die Ergebnisse der Richtungsmessung fließen in die logischen Schaltungen ein, wenn die Zone im gerichteten (vorwärts oder rückwärts) Modus arbeitet, siehe Abbildung 79.
Seite 166: Funktionsblock
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Die Auslösebedingungen für die Distanzschutzzone eins sind in Abbildung symbolisch dargestellt. IEC00000490-TIFF V1 DE Abb. 80: Auslöselogik für die Distanzschutzzone 5.1.3 Funktionsblock ZM01- ZMQPDIS_21 TRIP TRL1 BLOCK TRL2 VTSZ TRL3 BLKTR START STCND...
Seite 167: Eingangs- Und Ausgangssignale
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.1.4 Eingangs- und Ausgangssignale Tabelle 83: ZMQPDIS Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für Spannungseingang SIGNAL BLOCK BOOLEAN Blockierung der Funktion VTSZ BOOLEAN Blockierung aller Ausgänge durch Spannungswandlerüberwachung BLKTR BOOLEAN...
Seite 168: Einstellparameter
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Tabelle 86: ZMQAPDIS Ausgangssignale Name Beschreibung TRIP BOOLEAN Generalauslösung TRL1 BOOLEAN Auslösesignal Phase L1 TRL2 BOOLEAN Auslösesignal Phase L2 TRL3 BOOLEAN Auslösesignal Phase L3 START BOOLEAN Generalanregung STL1 BOOLEAN Anregung Phase L1 STL2 BOOLEAN Anregung Phase L2 STL3...
Seite 169 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung RFPP 1.00 - 3000.00 Ohm/S 0.01 30.00 Fehlerwiderstandsreichweite in Ohm/ Phase, Phase-Phase RFPE 1.00 - 9000.00 Ohm/S 0.01 100.00 Widerstandsreichweite in Ohm/ Fehlerschleife, Phase-Erde OperationPP Funktion Ein/Aus Phase-Phase-Schleife Timer tPP Betriebsmodus Aus/Ein des Stufenzeitgliedes, Phase-Phase...
Seite 170: Technische Daten
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung OperationPE Funktion Ein/Aus Phase-Erde-Schleife Timer tPE Betriebsmodus Aus/Ein Stufenzeitglied, Phase-Erde 0.000 - 60.000 0.001 0.000 Auslösezeitverzögerung. Phase-Erde IMinOpPP 10 - 30 minimaler Auslösestrom, Phase-Phase Schleife IMinOpPE 10 - 30 minimaler Auslösestrom, Phase-Erde Schleife Tabelle 91:...
Seite 171: Distanzschutzzonen, Quadrilaterale Charakteristik Für Serienkompensierte Leitungen (Pdis)
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Funktion Bereich oder Wert Genauigkeit Auslösezeit 24 ms typischerweise Rückfallverhältnis 105 % typischerweise Rückfallzeit 30 ms typischerweise Distanzschutzzonen, quadrilaterale Charakteristik für serienkompensierte Leitungen (PDIS) Name Funktionsblock: ZMC IEC 60617, graphisches Symbol: ANSI-Nummer: 21 IEC 61850, Name des logischen Knotens: ZMCPDIS S00346 V1 DE...
Seite 172 Impedanzschutz Vorwärtsbetrieb Rückwärtsbetrieb en05000034.vsd IEC05000034 V1 DE Abb. 83: Typische quadrilaterale Distanzschutzzone mit aktivierter Lastkompensationsfunktion Durch die unabhängige Messung der Impedanz für jede Fehlerschleife zusammen mit einer empfindlichen und zuverlässigen eingebauten Phasenauswahl ist die Funktion für Anwendungen mit einphasiger automatischer Wiedereinschaltung geeignet.
Seite 173 L1-L2 L2-L3 L3-L1 en05000458.vsd IEC05000458 V1 DE Abb. 84: Die verschiedenen Messschleifen bei Leiter-Erde-Fehlern und Phase-Phase-Fehlern. Die Verwendung einer vollschematischen Technik bietet eine schnellere Betriebszeit im Vergleich zu geschalteten Schemata, die hauptsächlich eine Anregung verwenden, um korrekte Spannungen und Ströme je nach Fehlerart auszuwählen.
Seite 174 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz IEC07000060 V1 DE Abb. 85: Charakteristik für Phase-Erde-Messschleifen, Ohm/ Schleifenbereich. Technisches Referenzhandbuch...
Seite 175 X1RVPP RFVPP R1PP RFFWPP en07000062.vsd IEC07000062 V1 DE Abb. 86: Charakteristik für Phase-Phase-Messschleifen Die Fehlerschleifenreichweite hinsichtlich einer jeden Fehlerart kann ebenfalls wie in Abbildung dargestellt werden. Bitte beachten Sie im Besonderen die unterschiedlichen Definitionen bezüglich der (Fehler)-Widerstandsreichweite für Phase-Phase-Fehler und Dreiphasenfehler.
Seite 176 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz IEC05000181 V1 DE Abb. 87: Fehlerschleifenmodell wobei: jede der drei Phasen (1, 2 oder 3) bezeichnet und die Phase darstellt, die Phase n mit 120 Grad (d.h. 3, 1 oder 2) voreilt. R1 und jX1 in Abbildung stellen die Mitsystemimpedanz von den Messpunkten zum Fehlerort dar.
Seite 177 Aus diesem Grund gelten alle Reichweiteneinstellungen für beide Richtungen. Ungerichteter Vorwärts Rückwärts en05000182.vsd IEC05000182 V1 DE Abb. 88: Richtungs-Betriebsmodi der Distanzmesszone 5.2.2.3 Minimaler Auslösestrom Der Betrieb der Distanzmesszone ist blockiert, wenn der Betrag der Eingangströme unter bestimmte Grenzwerte fällt.
Seite 178 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.2.2.4 Messprinzipien Fehlerschleifen-Gleichungen verwenden komplexe Spannungs-, Strom- und Stromänderungswerte. Impedanzen werden berechnet und mit den Einstellgrenzen verglichen. Die Berechnung der Scheinimpedanzen bei Phase-Phase-Fehlern folgt Gleichung (Beispiel für einen Phase L1-Phase L2-Fehler). – -- ---------------------- - –...
Seite 179 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz der Stromänderungen zwischen den Messpunkten (DI) von dem Eingangsspeicher an einen rekursiven Fourier-Filter geleitet. Der Filter liefert zwei orthogonale Werte für jeden Eingang. Diese Werte beziehen sich auf die Schleifenimpedanz entsprechend Gleichung 18, R i ×...
Seite 180: Richtungsbestimmung Für Serienkompensation
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Die berechneten Werte R und X werden für jeden Messpunkt aktualisiert und mit der eingestellten Zonenreichweite verglichen. Der adaptive Auslösezähler zählt die Anzahl der zulässigen Auslöseergebnisse. Dies beseitigt effektiv jegliche Einflüsse von Fehlern, die durch kapazitive Spannungswandler oder andere Faktoren verursacht werden.
Seite 181 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Nur bei Dreiphasenfehlern innerhalb der Reichweite der eingestellten Impedanzreichweite für das Kriterium zur Steuerung der Polarisationsspannung muss der Speicher verwendet werden. Die Messung ist auf 100 ms beschränkt, und danach wird die Richtung gespeichert. Die spezielle Impedanzmessung zur Steuerung der Polarisationsspannung wird separat eingestellt und muss nur die Fehlerimpedanz abdecken (mit etwas Toleranz), die die Spannungsumkehr bewirken kann.
Seite 182 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz ArgNegRes ArgDir en05000722.vsd IEC05000722 V1 DE Abb. 89: Einstellwinkel für die Abgrenzung von Fehlern in Vorwärts- und Rückwärtsrichtung Die rückwärtsgerichtete Charakteristik entspricht der um 180 Grad gedrehten vorwärtsgerichteten Charakteristik. 5.2.2.6 Vereinfachte Logikdiagramme Distanzschutzzonen Die dargestellte Logik der Distanzschutzzone 1 ist gültig für alle Messschleifen:...
Seite 183 Einstellung des Parameters OperationDir heraus. Sie muss zu Ausgang STDIR am Block ZDS konfiguriert werden. IEC99000557-TIFF V1 DE Abb. 90: Angleichung durch ein Gruppen-Funktionseingangssignal STCND Die Struktur der Start--Signale der Phase für den Fall, dass die Zone in einem ungerichteten Modus arbeitet, ist in Abbildung dargestellt.
Seite 184 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz IEC00000488-TIFF V1 DE Abb. 91: Struktur der Start--Signale in ungerichtetem Betriebsmodus Die Ergebnisse der Richtungsmessung fließen in die logischen Schaltungen ein, wenn die Zone im gerichteten (vorwärts oder rückwärts) Modus arbeitet, siehe Abbildung 92.
Seite 185 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Die Auslösebedingungen für die Distanzschutzzone eins sind in Abbildung symbolisch dargestellt. IEC00000490-TIFF V1 DE Abb. 93: Auslöselogik für Distanzschutzzone eins 5.2.3 Funktionsblock ZMC1- ZMCPDIS_21 TRIP TRL1 BLOCK TRL2 VTSZ TRL3 BLKTR START STCND...
Seite 186 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.2.4 Eingangs- und Ausgangssignale Tabelle 93: ZMCPDIS Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für Spannungseingang SIGNAL BLOCK BOOLEAN Blockierung der Funktion VTSZ BOOLEAN Blockierung aller Ausgänge durch Spannungswandlerüberwachung BLKTR BOOLEAN...
Seite 187: Einstellparameter
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Tabelle 96: ZMCAPDIS Ausgangssignale Name Beschreibung TRIP BOOLEAN Generalauslösung TRL1 BOOLEAN Auslösesignal Phase L1 TRL2 BOOLEAN Auslösesignal Phase L2 TRL3 BOOLEAN Auslösesignal Phase L3 START BOOLEAN Generalanregung STL1 BOOLEAN Anregung Phase L1 STL2 BOOLEAN Anregung Phase L2 STL3...
Seite 188 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung R1PP 0.10 - 1000.00 ohm/p 0.01 5.00 Mitsystem-Widerstand für charakteristischen Winkel, Ph-Ph RFFwPP 1.00 - 3000.00 Ohm/S 0.01 30.00 Reichweite Fehlerwiderstand, Phase- Phase in Vorwärtsrichtung X1RvPP 0.50 - 3000.00 ohm/p 0.01 30.00...
Seite 189 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung OperationPP Funktion Ein/Aus Phase-Phase-Schleife X1FwPP 0.50 - 3000.00 ohm/p 0.01 30.00 Mitsystem Reaktanzreichweite, Ph-Ph, vorwärts R1PP 0.10 - 1000.00 ohm/p 0.01 5.00 Mitsystem-Widerstand für charakteristischen Winkel, Ph-Ph RFFwPP 1.00 - 3000.00 Ohm/S...
Seite 190 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung IMinOpPP 5 - 30 minimaler Auslösestrom, Phase-Phase Schleife ArgNegRes 90 - 175 Grad Winkelaussparung im zweiten Quadrant in Vorwärtsrichtung ArgDir 5 - 45 Grad Winkelaussparung im vierten Quadrant in Vorwärtsrichtung INReleasePE 10 - 100...
Seite 191: Vollschema-Distanzmessung, Mho-Kennlinie, Pdis
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.2.6 Technische Daten Tabelle 102: Distanzschutzzonen, polygone Charakteristik für seriell kompensierte Leitungen (PDIS, 21) Funktion Bereich oder Wert Genauigkeit Anzahl Zonen 4 mit einstellbarer Richtung minimaler Nullstrom für (5-30)% von I base Auslösung, Zone 1 minimaler Phasenstrom für (10-30)% von I base...
Seite 192 Betriebsbereich Kein Betriebsbereich Kein Betriebsbereich IEC07000117 V1 DE Abb. 96: Einfluss der Lastkompensation auf die Offset-MHO-Charakteristik Die Distanzschutzzonen können, unabhängig voneinander, im gerichteten (vorwärts oder rückwärts) oder im ungerichteten Modus arbeiten. Aus diesem Grund sind sie, zusammen mit verschiedenen Kommunikationsschemata, für den Schutz von Stromleitungen und Kabeln in komplexen Netzwerkkonfigurationen, wie Parallel-Leitungen, Mehrend-Leitungen etc., geeignet.
Seite 193: Arbeitsprinzip
Zs=2Z1 Offset mho, zone5 en06000400.vsd IEC06000400 V1 DE Abb. 97: MHO-, Offset-MHO-Charakteristik und Einfluss der Quellenimpedanz auf die MHO-Charakteristik Die MHO-Charakteristik besitzt aufgrund der Quellenimpedanz eine dynamische Erweiterung. Anstatt den Ursprung zu kreuzen wie beim Offset-MHO in linksstehender Abbildung 97, welches nur gilt, wenn die Quellenimpedanz null ist,...
Seite 194 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Die für den MHO-Kreis verwendeten Polarisationsgrössen sind 100 % gespeicherte Mitsystemspannungen. Dies verursacht eine etwas geringere dynamische Expansion des MHO-Kreises während Fehlern. Wenn die Quellenimpedanz jedoch hoch ist, könnte die dynamische Erweiterung des MHO-Kreises die Sicherheit der Funktion zu sehr mit hohen Last- und schwachen Pendelbedingungen verringern.
Seite 195 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz ZPE und ZPP und die entsprechenden Vektor mit den Parametern ZAngPE und ZAngPP eingestellt. Der Erdkompensationsfaktor für Fehler mit Erdberührung wird durch Einstellung der Parameter KNMag und KNAng durchgeführt, wobei KNMag der Betrag Erdkompensationsfaktor und KNAng die Winkeldifferenz zwischen KNMag und ZPE ist.
Seite 196: Theoretische Grundlagen
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz MHO-Überwachungslogik (ZSMGAPC) erfolgen. In beiden Fällen muss der Ausgang BLKZ in der MHO-Überwachungslogik mit dem Eingang BLKZ im MHO- Distanzfunktionsblock (ZMHODIS 21) verbunden sein. Das Eingangssignal BLKZMTD ist während einiger ms, nachdem ein Fehler durch die MHO-Überwachungslogik entdeckt wurde, aktiviert, um ungewollte Auslösungen aufgrund von transienten Störungen zu verhindern.
Seite 197 ß ·R L1L2 en07000109.vsd IEC07000109 V1 DE Abb. 98: Vereinfachte MHO-Charakteristik und Vektordiagramm für Phase L1-L2-Fehler. Offset-MHO Die Charakteristik für Offset-MHO ist ein Kreis, wobei zwei Punkte auf dem Kreis die Einstellparameter ZPP und ZRevPP sind. Der Vektor ZPP in der Impedanzebene hat den einstellbaren Winkel AngZPP, und der Winkel für ZRevPP...
Seite 198 Ucomp = L1L2 L1L2 • en07000110.vsd IEC07000110 V1 DE Abb. 99: Vereinfachte Charakteristik für Offset-MHO und Spannungsvektoren für Phase L1-L2-Fehler. Für den Betrieb sollte der Winkel β 90<β<270 sein. Offset-MHO, vorwärts Wenn Vorwärtsrichtung für den Offset-MHO ausgewählt wurde, wird zusätzlich zur Offset-MHO-Gleichung ein zusätzliches Kriterium eingeführt, nämlich dass...
Seite 199: Offset-Mho, Rückwärts
L1L2 ArgNegRes L1L2 ArgDir en07000111.vsd IEC07000111 V1 DE Abb. 100: Vereinfachte Charakteristik für Offset-MHO in Vorwärtsrichtung für Phase L1-L2-Fehler. Offset-MHO, rückwärts Der Auslösebereich für Offset-MHO in Rückwärtsrichtung ist gemäß Abbildung 101. Der Auslösebereich im zweiten Quadranten ist ArgNegRes+180°. Die Bedingungen für die Auslösung sind...
Seite 200 ArgDir UL1L2 ZRevPP en06000469.eps IEC06000469 V1 DE Abb. 101: Betriebscharakteristik für Rückwärtsphase L1–Phase L2-Fehler. Phase-Erde-Fehler Zur Messung von Erdfehlern wird ein Erdkompensationsfaktor verwendet, der auf übliche Weise angewendet wird. Die Kompensationsspannung wird hergeleitet, indem der Einfluss des Erdrückschleife berücksichtigt wird.
Seite 201 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz × Ucomp loop (Gleichung 37) EQUATION1793 V1 DE wobei die Polarisierungsspannung ist (gespeichertes UL1 für Phase L1-Erde-Fehler) Zloop die Schleifenimpedanz ist, die allgemein ausgedrückt werden kann als × Z +ZN (Gleichung 38) EQUATION1799 V1 DE wobei Mitsystemimpedanz der Leitung (Ohm/Phase) Kompensationsfaktor im Nullsystem...
Seite 202 • loop ·ZPE Upol ·R IL1 (Ref) en06000472.vsd IEC06000472 V1 DE Abb. 102: Vereinfachte MHO-Charakteristik und Vektorendiagramm für Phase L1-Erde-Fehler. Auslösung findet statt, wenn £ b £ (Gleichung 42) EQUATION1803 V1 DE Offset-MHO Die Charakteristik für Offset-MHO bei Erdfehlern ist ein Kreis, der die zwei Vektoren des ursprünglichen ZPE und ZRevPE enthält, wobei ZPE und ZrevPE die...
Seite 203 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz wobei die Phase L1 Phasenspannung ist EQUATION1 805 V1 DE (Gleic hung Technisches Referenzhandbuch...
Seite 204 • ß • ZRevPE comp • • en 06000465 _ansi . vsd ANSI06000465 V1 DE Abb. 103: Vereinfachte Charakteristik für Offset-MHO und Spannungsvektor für Phase L1-L2-Fehler. Auslösung findet statt, wenn £ b £ (Gleichung 45) EQUATION1803 V1 DE Technisches Referenzhandbuch...
Seite 205: Offset-Mho, Vorwärts
ArgNegRes IL1·R ArgDir en 06000466 .vsd IEC06000466 V1 DE Abb. 104: Vereinfachte Charakteristik für Offset-MHO in Vorwärtsrichtung für L1-Erde-Fehler. Offset-MHO, rückwärts Auf die gleiche Weise wie für den Offset in Vorwärtsrichtung führt die Auswahl des Offset-MHO in Rückwärtsrichtung ein zusätzliches Kriterium für die Auslösung verglichen mit dem normalen Offset-MHO ein.
Seite 206 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz β leitet sich aus Gleichung für den Offset-MHO-Kreis ab, und φ ist der Winkel zwischen Spannung und Strom. Technisches Referenzhandbuch...
Seite 207 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz ArgNegRes ϕ ArgDir ZRevPE en06000470.eps IEC06000470 V1 DE ArgNegRes ϕ ArgDir ZRevPE en06000470_ansi.eps ANSI06000470 V1 DE Technisches Referenzhandbuch...
Seite 208: Funktionsblock
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Abb. 105: Vereinfachte Charakteristik für Offset-MHO in Rückwärtsrichtung für L1-Erde-Fehler. 5.3.3 Funktionsblock ZMH1- ZMHPDIS_21 TRIP TRL1 CURR_INP TRL2 VOLT_INP TRL3 POL_VOLT TRPE BLOCK TRPP BLKZ START BLKZMTD STL1 BLKHSIR STL2 BLKTRIP STL3 BLKPE...
Seite 209 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Tabelle 104: ZMHPDIS Ausgangssignale Name Beschreibung TRIP BOOLEAN Auslösung, allgemein TRL1 BOOLEAN Auslösung Phase L1 TRL2 BOOLEAN Auslösung Phase L2 TRL3 BOOLEAN Auslösung Phase L3 TRPE BOOLEAN Auslösung, Phase-Erde TRPP BOOLEAN Auslösung, Phase-Phase START BOOLEAN Ansprechsignal, allgemein...
Seite 210 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung OpModePP Funktion Ein/Aus Phase-Phase-Schleife 0.005 - 3000.000 ohm/p 0.001 30.000 Betrag der Impedanzreichweite, Phase- Phase ZAngPP 10 - 90 Grad Winkel der Leitungsimpedanz (Mitsystem), Phase-Phase-Schleife ZRevPP 0.005 - 3000.000 ohm/p 0.001 30.000...
Seite 211: Mho-Impedanz-Überwachungslogik
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Funktion Bereich oder Wert Genauigkeit Dynamische Überreichweite <5 % bei 85 Grad gemessen mit CVT's und 0.5<SIR<30 Zeitgeber (0.000-60.000) s ± 0,5 % ± 10 ms Auslösezeit 15 ms typischerweise (mit statischen Ausgängen) Rückfallverhältnis 105 % typischerweise Rückfallzeit...
Seite 212 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz blockieren. Verschiedene Kriterien müssen erfüllt sein, damit das Signal BLKCHST gesendet wird: Der Einstellparameter pilotMode muss eingeschaltet sein. Der Leistungsschalter muss geschlossen sein, d.h. das Eingangssignal CBOPEN muss deaktiviert sein. Ein Fehler in Rückwärtsrichtung sollte erkannt worden sein, während das vom Träger gesendete Signal nicht blockiert ist, d.h.
Seite 213: Erkennung Hoher Sir-Werte
IEC06000426 V1 DE ZSM1- ZSMGAPC BLKZMTD BLKCHST BLOCK CHSTOP REVSTART HSIR BLOCKCS CBOPEN en06000426_ansi.vsd ANSI06000426 V1 DE Abb. 107: ZSM1-Funktionsblock 5.4.4 Eingangs- und Ausgangssignale Tabelle 108: ZSMGAPC Eingangssignale Name Standard Beschreibung GROUP Dreiphasiges Stromsignal nach DFT SIGNAL GROUP Dreiphasiges Spannungssignal nach DFT...
Seite 214 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Tabelle 109: ZSMGAPC Ausgangssignale Name Beschreibung BLKZMTD BOOLEAN Blockiersignal zum Blockieren der zeitabhängigen BLKCHST BOOLEAN Blockiersignal zur Gegenseite zwecks Blockierung der Übergreifstufe CHSTOP BOOLEAN Stoppt das Blockiersignal zur Gegenseite HSIR BOOLEAN Anzeige Quellenimpedanzverhältnis grösser als Einstellwert 5.4.5 Einstellparameter...
Seite 215: Einleitung
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.5.1 Einleitung Der Betrieb der heutigen Übertragungsnetzwerke liegt in vielen Fällen nahe an der Stabilitätsgrenze. Aufgrund von umweltschutztechnischen Erwägungen wird die Expansions- und Verstärkungsrate des Stromnetzes reduziert, z.B. wegen Schwierigkeiten, eine Erlaubnis zum Bau neuer Stromleitungen zu erhalten. Die Fähigkeit, die verschiedenen Fehlertypen präzise und zuverlässig zu klassifizieren, damit die einpolige Auslösung und automatische Wiedereinschaltung verwendet werden kann, spielt dabei eine große Rolle.
Seite 216 60° Ungerichteter (ND) Vorwärts (FW) Rückwärts (RV) en05000668.vsd IEC05000668 V1 DE Abb. 108: Charakteristik für ungerichteten, Vorwärts- und Rückwärtsbetrieb von PHS Die Einstellung der Lastkompensationsfunktion kann die gesamten Betriebscharakteristiken beeinflussen (für nähere Informationen siehe Kapitel "Lastkompensation"). Der Eingang DIRCND enthält binärkodierte Informationen über die Richtung aus dem Richtungsblock.
Seite 217 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Wenn die binäre Information 1 ist, wird angenommen, dass die Start- in Phase L1 in Vorwärtsrichtung ist. Wenn der binäre Code 5 ist, ist die Start- in Phase L1 und L2 etc. in Vorwärtsrichtung. Der Ausgang STCND (Z oder I) enthält ähnlich wie DIRCND binärkodierte Informationen, in diesem Fall Informationen über die Bedingung für das Freigeben der richtigen Fehlerschleifen im Distanzmesselement.
Seite 218 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz IEC06000396 V1 DE Abb. 109: Charakteristik von PHS für Phase-Erde-Fehler (Einstellparameter kursiv), Ohm/Schleifenbereich Zudem muss der Nullstrom 3I0 die Bedingungen entsprechend Gleichung Gleichung erfüllen. × ³ × IM in O p (Gleichung 49)
Seite 219 Kr·X1 0.5·RFRvPP 0.5·RFFwPP en05000670.vsd IEC05000670 V1 DE Abb. 110: Die Betriebscharakteristik für PHS bei Phase-Phase-Fehlern (Einstellparameter kursiv), Ohm/Schleifenbereich Genauso wie bei Phase-Erde-Fehlern müssen bestimmte Strombedingungen erfüllt sein, um die Phase-Phase-Schleife freizugeben. Diese entsprechen Gleichung oder Gleichung 53. <...
Seite 220 Uhrzeigersinn gedreht. Die Charakteristik ist in Abbildung dargestellt. X (ohm/phase) × 4 X1 90 deg 0.5·RFFwPP·K3 X1·K3 × 4 RFFwPP R (ohm/phase) 0.5·RFRvPP·K3 K3 = 2 / sqrt(3) 30 deg en05000671.vsd IEC05000671 V1 DE Abb. 111: Die Charakteristik von PHS für Dreiphasenfehler (Einstellparameter kursiv) Technisches Referenzhandbuch...
Seite 221 ARGLd ARGLd RLdRv en05000196.vsd IEC05000196 V1 DE Abb. 112: Charakteristik der Lastkompensationsfunktion Der Einfluss der Lastkompensationsfunktion je nach Betriebscharakteristik hängt von dem gewählten Betriebsmodus der PHS-Funktion ab. Wenn der Auswahlmodus STCNDZ ist, wird die Charakteristik für PHS (und auch Zonenmessung je nach Einstellung) durch die Lastkompensationscharakteristik reduziert (siehe Abbildung 113, linke Darstellung).
Seite 222 1MRK 505 183-UDE B Impedanzschutz STCNDZ STCNDI en05000197.vsd IEC05000197 V1 DE Abb. 113: Unterschiede der Betriebscharakteristik je nach Betriebsmodus, wenn Lastkompensation aktiviert ist Wenn die "Phasenauswahl" in Betrieb zusammen mit einer Distanzmesszone eingestellt ist, könnte die resultierende Betriebscharakteristik ungefähr wie in Abbildung dargestellt aussehen.
Seite 223: Minimale Auslöseströme
Widerstandsreichweite um die R-Achse. Folglich ist es mehr oder weniger erforderlich, die Lastkompensationscharakteristik zu verwenden, um eine Toleranz der Lastimpedanz zu gewährleisten. IEC05000674 V1 DE Abb. 115: Betriebscharakteristik für PHS in Vorwärtsrichtung für Dreiphasenfehler, Ohm/Phasenbereich 5.5.2.5 Minimale Auslöseströme...
Seite 224 Messung innerhalb des Anschlusses verfügbar ist, muss nur der entsprechende Teil der Messkreise und logischen Schaltungen berücksichtigt werden. IEC05000249 V1 DE Abb. 116: Phase-Phase und Phase-Erde-Betriebsbedingungen (Nullstromkriterien) Besondere Aufmerksamkeit wird auf eine korrekte Phasenauswahl bei Umschlagfehlern gelegt. Ein Ausgangssignal STCNDI wird als Kombination der Lastkompensationscharakteristik und Stromkriterien erzeugt, siehe Abbildung 116.
Seite 225 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz IEC00000545-TIFF V1 DE Abb. 117: Struktur der ungerichteten Phasenauswahlsignale Die Struktur der gerichteten (vorwärts und rückwärts) Phasenauswahlsignale ist in Abbildung und Abbildung schematisch dargestellt. Die Richtungskriterien erscheinen als eine Bedingung für die korrekte Phasenauswahl, um eine hohe Selektivität bei der Phasenauswahl für gleichzeitige und Umschlagfehler auf...
Seite 226 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz IEC00000546-TIFF V1 DE Abb. 118: Struktur der Phasenauswahlsignale für Rückwärtsrichtung Technisches Referenzhandbuch...
Seite 227 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz IEC05000201 V1 DE Abb. 119: Struktur der Phasenauswahlsignale für Vorwärtsrichtung Technisches Referenzhandbuch...
Seite 228: Funktionsblock
STNDL1 STNDL2 STNDL3 STNDPE STFW1PH STFW2PH STFW3PH STPE STPP STCNDZ STCNDI en06000258.vsd IEC06000258 V1 DE Abb. 120: PHS-Funktionsblock 5.5.4 Eingangs- und Ausgangssignale Tabelle 112: FDPSPDIS Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für Spannungseingang SIGNAL...
Seite 229 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Name Beschreibung STNDL1 BOOLEAN ungerichtete Anregung in L1 STNDL2 BOOLEAN ungerichtete Anregung in L2 STNDL3 BOOLEAN ungerichtete Anregung in L3 STNDPE BOOLEAN ungerichtete Anregung, Phase-Erde STFW1PH BOOLEAN Anregung in Vorwärtsrichtung für einphasigen Fehler STFW2PH BOOLEAN Anregung in Vorwärtsrichtung für zweiphasigen...
Seite 230 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung RFRvPE 1.00 - 9000.00 Ohm/S 0.01 100.00 Reichweite Fehlerwiderstand, Phase- Erde in Rückwärtsrichtung IMinOpPP 5 - 30 minimaler Auslösestrom, Phase-Phase Schleife IMinOpPE 5 - 30 minimaler Auslösestrom, Phase-Erde Schleife Tabelle 115: FDPSPDIS Gruppeneinstellungen (erweitert)
Seite 231: Phasenauswahl Mit Lastkompensation (Pdis, 21)
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Phasenauswahl mit Lastkompensation (PDIS, 21) Name Funktionsblock: PHMx IEC 60617, graphisches Symbol: ANSI-Nummer: 21 IEC 61850, Name des logischen Knotens: FMPSPDIS S00346 V1 DE 5.6.1 Einleitung Der Betrieb von Übertragungsnetzen erfolgt heutzutage in vielen Fällen nahe an der Stabilitätsgrenze.
Seite 232: Delta-Basierte Ströme Und Spannungen
US-Patent 4409636. Dies ist eine bewährte Technik, die bis zum Anfang des Jahres 1980 zurückreicht und mit sehr guten Ergebnissen im hochbewährten ABB-Distanzrelais RALZA angewendet wird. Das Ziel des Delta-basierten Phasenselektors ist eine sehr schnelle und verlässliche Phasenauswahl für die Freigabe einer Auslösung des Hochgeschwindigkeits-MHO- Elements, und er ist zudem für das Sperrverfahren (Directional Comparison...
Seite 233 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz und durch den größten Wert teilt. Sowohl Spannungen als auch Ströme werden herausgefiltert und bewertet. Die Bedingung für eine Fehlerart-Klassifikation für Spannung und Strom kann ausgedrückt werden als ( UL1, UL2, UL3) Fa ulType Ma x( IL1, IL2, UL3) (Gleichung 54) EQUATION1621 V1 DE...
Seite 234: Phasenselektor Basierend Auf Symmetrischen Komponenten
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz und eine frühere Bestimmung des Ausgangs des Delta-Phasenselektors. Es gibt keine Wartedauer, wenn beispielsweise alle drei Phasen fehlerhaft sind. Die Delta-Funktion ist freigegeben, wenn der Eingang DELTAREL zu dem Zeitpunkt aktiviert ist, an dem der Eingang DELTABLK nicht aktiviert ist. Die Aktivierung des Eingangs DELTABLK blockiert die Delta-Funktion.
Seite 235 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Die Erdfehlerschleife wird ebenfalls freigegeben, wenn die Auswertung des Stroms im Nullsystem durch die Hauptsequenzfunktion die folgenden Bedingungen erfüllt: |3I0|>IMinOp · k1 |3I0|>maxIph · IN RelPE wobei: IMinOp die Einstellung für den minimalen Auslösestrom ist INRelPE die Einstellung für den 3I0 Anregewert für die Freigabe von Phase-Erde- IBase ist...
Seite 236 B-C sector A-B sector 300° en06000383_ansi.vsd ANSI06000383 V1 DE Abb. 121: Definition des Fehlersektors für Phase-Phase-Fehler Die Phase-Phase-Schleife für fehlerhafte Phasen wird bestimmt, wenn der Winkel zwischen der Gegensystemspannung U2 und Mitsystemspannung U1 innerhalb des gemäß Abbildung festgelegten Sektors liegt und die folgenden Bedingungen erfüllt sind:...
Seite 237 L1-N sector 320° en06000384.vsd IEC06000384 V1 DE Abb. 122: Definition des fehlerhaften Phasensektors als Winkel zwischen V2 und I0 Der Winkel wird in einem Richtungsfunktionsblock berechnet und gibt den Winkel in Radianten als Eingang zum V2I0-Funktionsblock an. Der Eingangswinkel wird nur freigegeben, wenn der Fehler in Vorwärtsrichtung ist.
Seite 238 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Die Sektorenfunktion für Bedingung1 besitzt ein internes Freigabesignal, das aktiviert ist, wenn die Hauptsequenzfunktion den Winkel zwischen U0 und I0 als gültig klassifiziert hat. Die folgenden Bedingungen müssen für eine Aktivierung der Freigabesignale erfüllt sein: |U2|>U2MinOp |3I0|>IMinOp ·...
Seite 239 L2-N sector 260° en06000413.vsd IEC06000413 V1 DE Abb. 124: Bedingung 2: U2 und U1-Winkelverhältnis Wenn beide Bedingungen wahr sind und es eine Sektorübereinstimmung gibt, wird der Fehler als Phase-Erde-Fehler angesehen. Wenn die Sektoren jedoch nicht übereinstimmen, wird der Fehler als Komplement der zweiten Bedingung, d.h. als ein Phase-Phase-Fehler angesehen.
Seite 240: Fehlerbewertung Und Auswahllogik
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Das Ausgangssignal für die Erkennung von Dreiphasenfehlern ist nur freigegeben, wenn keine Erdfehler und Phase-Phase-Fehler in der Hauptsequenzfunktion erkannt werden. Die Bedingungen für eine Nichterkennung von Erdfehlern sind invers zu den Gleichungen 5 bis 10. Die Bedingung für eine Nichterkennung von Phase-Phase-Fehlern wird durch drei Bedingungen bestimmt.
Seite 241 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz IEC06000386 V1 DE Abb. 125: Vereinfachtes Diagramm für Fehlerbewertung, Phase L1 Lastkompensationslogik Jede der sechs Messschleifen besitzt ihre eigene Last (Kompensations)- Charakteristik, die auf der entsprechenden Schleifenimpedanz basiert. Die Lastkompensationsfunktion wird immer in der PHSM-Funktion aktiviert, jedoch kann der Einfluss auf die Zonenmessung in der entsprechenden Zm-Funktion ein-/ ausgeschaltet werden.
Seite 242 Keine Operation Bereich Bereich en06000414.vsd IEC06000414 V1 DE Abb. 126: Einfluss auf die Charakteristik durch Lastkompensationslogik. Ausgänge Der Ausgang des auf den Sequenzkomponenten basierenden Phasenselektors und des Delta-Logik-Phasenselektors aktiviert das/die Ausgangssignal(e) STL1, STL2 und STL3PU_A, PU_B und PU_C. Wenn die Phase-Erde-Schleife freigegeben wurde, wird das Signal STE ebenfalls aktiviert.
Seite 243: Funktionsblock
STL1 STL2 BLOCK STL3 ZSTART STPE TR3PH STCNDPHS 1POLEAR STCNDPLE STCNDLE START en06000429.vsd IEC06000429 V1 DE Abb. 127: PHM-Funktionsblock 5.6.4 Eingangs- und Ausgangssignale Tabelle 117: FMPSPDIS Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für Strom SIGNAL GROUP Gruppensignal für Spannung SIGNAL...
Seite 244 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Tabelle 118: FMPSPDIS Ausgangssignale Name Beschreibung STL1 BOOLEAN Fehlererkennung in Phase L1 STL2 BOOLEAN Fehlererkennung in Phase L2 STL3 BOOLEAN Fehlererkennung in Phase L3 STPE BOOLEAN Erdschlusserkennung STCNDPHS INTEGER Start der Phasenauswahl, binärkodiert STCNDPLE INTEGER Start der Phasenauswahl, binärkodiert, mit...
Seite 245: Einleitung
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.6.6 Technische Daten Tabelle 121: Identifizierung von fehlerhaften Phasen mit Lastaussparung (PDIS, 21) Funktion Bereich oder Wert Genauigkeit Minimaler Ansprechstrom (5-30) % von I ± 1,0 % von I base Lastaussparungkriterien: (0.5–3000) W/Phase ±...
Seite 246: Richtungsimpedanzelement Für Mho-Charakteristik, Zdm
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.7.2 Betriebsweise 5.7.2.1 Richtungsimpedanzelement für MHO-Charakteristik, ZDM Die Bewertung der Richtungsabhängigkeit findet im Funktionsblock ZDM statt. Gleichung und Gleichung werden verwendet, um zu bestimmen, dass der Fehler für Phase-Erde-Fehler bzw. Phase-Phase-Fehler in Vorwärtsrichtung ist. ×...
Seite 247 Zset reach point ArgNegRes -ArgDir en06000416.vsd IEC06000416 V1 DE Abb. 128: Einstellwinkel für die Abgrenzung von Fehlern in Vorwärtsrichtung Die rückwärtsgerichtete Charakteristik ist mit der um 180 Grad gedrehten vorwärtsgerichteten Charakteristik identisch. Die Polarisationsspannung ist verfügbar, solange die Spannung im Mitsystem 5% der eingestellten Bezugsspannung UBase übersteigt.
Seite 248: Zusätzliche Distanzschutz-Richtungsfunktion Für Fehler, Zda
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Der Ausgang STDIRCND erzeugt ein ganzzahliges Signal, das von der Auswertung abhängig ist und wie folgt von einem binärkodierten Signal abgeleitet wird: bit 11 bit 10 bit 9 bit 8 bit 7 bit 6 (2048) (1024) (512)
Seite 249 - 3U AngleOp AngleRCA en06000417.vsd IEC06000417 V1 DE Abb. 129: Prinzip für zusätzliches Richtungselement polarisiert durch Spannung im Nullsystem Die Spannungspolarisation im Gegensystem verwendet das Phasenverhältnis zwischen der Spannung im Gegensystem und dem Strom im Gegensystem am Ort des Schutzes.
Seite 250: Funktionsblock
K*I0 U0 + K*I0 en 06000418 . vsd IEC06000418 V1 DE Abb. 130: Prinzip für Kompensation im Nullsystem Bitte beachten Sie, dass das auf symmetrischen Komponenten basierte zusätzliche Richtungselement keine Information über die Richtung des Fehlers pro Phase angeben kann. Aus diesem Grund ist dies eine AND-Funktion mit einem normalen Richtungselement, das auf Phasenbasis arbeitet.
Seite 251 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz ZDA1- ZDARDIR STFWPE STRVPE I3PPOL DIREFCND DIRCND en06000425.vsd IEC06000425 V1 DE Abb. 133: ZDA-Funktionsblock 5.7.4 Eingangs- und Ausgangssignale Tabelle 122: ZDMRDIR Eingangssignale Name Standard Beschreibung GROUP Gruppenverbindung für Strom SIGNAL GROUP Gruppenverbindung für Spannung...
Seite 252 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.7.5 Einstellparameter Tabelle 126: ZDMRDIR Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung IBase 1 - 99999 3000 Bezugseinstellwert für Stromwerte UBase 0.05 - 2000.00 0.05 400.00 Bezugseinstellwert, Spannungsebene DirEvalType Impedanz Comparator Richtungsauswahlkriterium Impedanz / Comparator Komperator Imp/Comp...
Seite 253: Phasenbevorzugungslogik
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Phasenbevorzugungslogik Name Funktionsblock: PPL IEC 60617, graphisches Symbol: ANSI-Nummer: IEC 61850, Name des logischen Knotens: PPLPHIZ 5.8.1 Einleitung Die Phasenbevorzugungslogik (PPL-"phase preference logic") ist dafür vorgesehen, in isolierten und hochohmig geerdetenNetzen bei einem Doppelerdschluss nur eine der vom Fehler betroffenen Leitungen abzuschalten.
Seite 254 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Die Funktion kann in zwei Teile unterteilt werden; einen, der als Spannungs- und Stromauswertung gekennzeichnet ist, und einen, der als Phasenbevorzugungslogik gekennzeichnet ist, siehe Abbildung 134. Das Ziel des Spannungs- und Stromauswertungs ist es, fehlerhafte Phasen zu bestimmen und einen Doppelerdschluss zu erkennen.
Seite 255 Die Ausgangs-Start-- und Auslösesignale können durch Aktivierung des Eingangs BLOCK blockiert werden. STUL1 STUL2 UL3UL1 Spannungs- und STUL3 Stromabgrenzung UPN< START UPP< IN> Erkennung Überland- UN> Fehler TRL1 OperatingMode RELL1N Beurteilung RELL2N Phasenpräferenz STCND Blk1PhTr BLOCK en06000323.vsd IEC06000323 V1 DE Abb. 134: Vereinfachtes Blockdiagramm für Phasenbevorzugungslogik Technisches Referenzhandbuch...
Seite 256: Funktionsblock
5.8.3 Funktionsblock PPL1- PPLPHIZ START ZREL BLOCK RELL1N RELL2N RELL3N STCND en07000029.vsd IEC07000029 V1 DE Abb. 135: PPL-Funktionsblock 5.8.4 Eingangs- und Ausgangssignale Tabelle 130: PPLPHIZ Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für Spannungseingang SIGNAL...
Seite 257 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.8.5 Einstellparameter Tabelle 132: PPLPHIZ Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung IBase 1 - 99999 3000 Bezugsstrom UBase 0.05 - 2000.00 0.01 400.00 Bezugsspannung OperMode Kein Filter Kein Filter Betriebsmodus (c=zyklisch, a=azyklisch) KeinePref L1L2L3L1z L1L3L2L1z...
Seite 258 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Pendelungserfassung (RPSB, 78) Name Funktionsblock: PSD-- IEC 60617, graphisches Symbol: ANSI-Nummer: 78 IEC 61850, Name des logischen Knotens: ZMRPSB Zpsb SYMBOL-EE V1 DE 5.9.1 Einleitung Pendelungen können nach Abschaltung von Volllast oder Auslösung von großen Generatoranlagen auftreten.
Seite 259: Widerstandsreichweite In Vorwärtsrichtung
RLdOutFw RLdOutRv X1InRv X1OutRv en05000175.vsd IEC05000175 V2 DE Abb. 136: Betriebscharakteristik der PSD-Funktion Die Impedanzmessung innerhalb der PSD-Funktion erfolgt über das Lösen der Gleichung und der Gleichung (n = 1, 2, 3 für die entsprechende Phase L1, L2 und L3).
Seite 260: Widerstandsreichweite In Rückwärtsrichtung
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz der äußere Widerstandslastgrenzwert ist, während die innere Widerstandsgrenze entsprechend Gleichung berechnet wird. × RLdInFw kLdRFw RLdOutFw (Gleichung 60) EQUATION1185 V1 DE wobei: kLdRFw ein einstellbarer Multiplikationsfaktor kleiner 1 ist Die Steigung der inneren und äußeren Grenzen der Lastkompensation wird durch die Einstellung des Parameters ARGLd bestimmt.
Seite 261: Reaktive Reichweite In Vorwärts- Und Rückwärtsrichtung
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Die innere Widerstandscharakteristik im dritten Quadranten außerhalb der Lastkompensationszone besteht aus der Summe der Einstellungen R1FInRv und des Leitungswiderstands R1LIn. Der der geneigten Linien außerhalb der Lastkompensation ist derselbe wie der der geneigten Linien im ersten Quadranten. Die Distanz zwischen der inneren und äußeren Grenze ist dieselbe wie für die Lastkompensation in Rückwärtsrichtung, d.h.
Seite 262 (Eingangssignal ZOUTL1, ZINL1, AND-Gatter und tP-Zeitgeber etc.) werden für Phase L2 und L3 dupliziert. Alle Zeitgeber tP1- und tP2 in der Abbildung haben dieselben Einstellungen. IEC05000113 V1 DE Abb. 137: Erkennung von Pendelungen in Phase L1 IEC01000057-TIFF V1 DE Abb. 138: Erkennung von Pendelungen für 1-von-3- und 2-von-3-Betriebsmodi...
Seite 263 DET2of3 - int. REL2PH BLK2PH START EXTERNAL en05000114.vsd IEC05000114 V1 DE Abb. 139: Vereinfachtes Blockdiagramm der PSD-Funktion 5.9.2.5 Betriebs- und Sperrbedingungen Abbildung stellt ein vereinfachtes Logikdiagramm für die PSD-Funktion dar. Die internen Signale DET1of3 und DET2of3 beziehen sich auf die detaillierten Logikdiagramme in Abbildung bzw.
Seite 264 Pendelung in den zwei gesunden Phasen durch die ursprüngliche einpolige Auslösung eingeleitet wurde. 5.9.3 Funktionsblock PSD1- ZMRPSB_78 START ZOUT BLOCK BLKI01 BLKI02 BLK1PH REL1PH BLK2PH REL2PH I0CHECK TRSP EXTERNAL en06000264.vsd IEC06000264 V1 DE Abb. 140: PSD-Funktionsblock Technisches Referenzhandbuch...
Seite 265 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.9.4 Eingangs- und Ausgangssignale Tabelle 134: ZMRPSB Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für Spannungseingang SIGNAL BLOCK BOOLEAN Blockierung der Funktion BLKI01 BOOLEAN Blockierung des Ausgangs bei langsamen Pendelungen BLKI02 BOOLEAN...
Seite 266 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung X1InRv 0.10 - 3000.00 0.01 30.00 Innere Reaktanzgrenze, rückwärts R1FInRv 0.10 - 1000.00 0.01 30.00 Fehlerwiderstandswert innere Grenze, Rückwärtsrichtung OperationLdCh Betriebsmodus der Lastaussparung RLdOutFw 0.10 - 3000.00 0.01 30.00 Äusserer Widerstand Lastaussparung,...
Seite 267: Kommunikations- Und Auslöselogik
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.10 Pendelerfassungslogik (RPSL, 78) Name Funktionsblock: PSL-- IEC 60617, graphisches Symbol: ANSI-Nummer: IEC 61850, Name des logischen Knotens: ZMRPSL 5.10.1 Einleitung Die Pendellogik (RPSL) ist eine Erweiterung zu der Pendelerkennungsfunktion (PDS). Während Systemschwankungen (Pendelungen oder Polschlupfe) ermöglicht sie eine selektive Fehlerauslösung an Übertragungsleitungen, wenn die Distanzschutzfunktion normalerweise blockiert sein sollte.
Seite 268 TRIP >1 & en06000236.vsd IEC06000236 V1 DE Abb. 141: Vereinfachtes Logikdiagramm – Netzpendelkommunikation und Auslöselogik Die gesamte Logik bleibt gesperrt, solange der Funktionseingang BLOCK den Wert eins hat. Der binäre Wert eins des Funktionseingangs STDEF sperrt die Logik ebenfalls, solange diese Sperre nicht von der binären eins des Funktionseingangs AR1P1 freigegeben wird.
Seite 269 STPSD & -loop en06000237.vsd IEC06000237 V1 DE Abb. 142: Steuerung des Unterreichweite-Distanzschutzes (Zone 1) bei Pendelungen, die durch Fehler verursacht wurden, sowie deren Behebung in angrenzenden Leitungen und anderen Systemelementen Die Logik wird durch eine logische Eins am funktionalen Eingang BLOCK gesperrt.
Seite 270 TRIP STZMUR STZMURPS STZMOR BLKZMUR STPSD BLKZMOR STDEF STZMPSD CACC AR1P1 CSUR en07000026.vsd IEC07000026 V1 DE Abb. 143: PSL-Funktionsblock 5.10.4 Eingangs- und Ausgangssignale Tabelle 139: ZMRPSL Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion STZMUR BOOLEAN Ansprechen, Unterreichzone STZMOR BOOLEAN Ansprechen, Überreichzone...
Seite 271 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Tabelle 140: ZMRPSL Ausgangssignale Name Beschreibung TRIP BOOLEAN Auslösung durch Pendelsperre STZMURPS BOOLEAN Untergreifstufe kontrolliert durch Pendelsperre BLKZMUR BOOLEAN Auslöseblockierung der Untergreifstufe BLKZMOR BOOLEAN Auslöseblockierung der Übergreifstufen BOOLEAN HF-Übertragungssignal bestimmt durch Pendelfunktion 5.10.5 Einstellparameter Tabelle 141: ZMRPSL Gruppeneinstellungen (basis)
Seite 272 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Leistungsschwingungen hervorrufen, die auch als Netzpendelungen bezeichnet werden. In einer nicht behebbaren Situation, werden die Netzpendelungen so stark, dass die Synchronität verloren geht, was den Bedingungen des Polschlupffehlers entspricht. Der Hauptzweck des Polschlupfschutzes besteht darin, den Polschlupf zu erkennen, zu analysieren und die erforderlichen Maßnahmen zu ergreifen.
Seite 273 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Generator Impedanz IEC06000437 V1 DE Abb. 144: Bewegungen in der Impedanzebene wobei: = transiente Reaktanz des Generators = Kurzschlussreaktanz des Transformators zur Spannungserhöhung = Impedanz des Stromnetzes A Die Messung des Rotowinkels ist aktiviert, wenn: •...
Seite 274 1MRK 505 183-UDE B Impedanzschutz en07000004.vsd IEC07000004 V1 DE Abb. 145: Verschiedene Generatorgrößen als Funktion des Winkels zwischen den entsprechenden Generatoren Ein Alarm wird ausgelöst, wenn eine Bewegung des Rotors erkannt wird und der Rotorwinkel den für 'WarnAngle' eingestellten Winkel übersteigt.
Seite 275 Z cross line ZA - ZC ZONE2 Z cross line ZC - ZB Counter a ³ b TRIP1 N1Limit d £ tripAngle TRIP Counter b a ³ b TRIP2 N2Limit en07000005.vsd IEC07000005 V1 DE Abb. 146: Vereinfachtes Logikdiagramm für Polschlupfschutz Technisches Referenzhandbuch...
Seite 276 START BLKMOTOR ZONE1 EXTZONE1 ZONE2 MOTOR SFREQ SLIPZOHM SLIPZPER UCOSKV UCOSPER en07000030.vsd IEC07000030 V1 DE Abb. 147: PSP-Funktionsblock 5.11.4 Eingangs- und Ausgangssignale Tabelle 142: PSPPPAM Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für dreiphasigen SIGNAL...
Seite 277 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Name Beschreibung SLIPZPER REAL Schlupfimpedanz in Prozent von Zbase UCOSKV REAL UcosPhi Spannung in kV UCOSPER REAL UcosPhi Spannung in Prozent von Ubase 5.11.5 Einstellparameter Tabelle 144: PSPPPAM Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung...
Seite 278: Automatische Draufschaltfehlerlogik, Spannungsund Strombasiert (Sfcv)
Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.11.6 Technische Daten Tabelle 147: Polschlupfschutz (PPAM, 78) Funktion Bereich oder Wert Genauigkeit Impedanzreichweite (0.00-1000.00) % von Z ± 2,0 % von Ur/Ir base Charakteristischer Winkel (72.00-90.00) Grad ±5.0 Grad Start- und Auslösewinkel (0.0-180.0) Grad ±5.0 Grad Zone 1 und Zone 2 Auslösezähler...
Seite 279 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Modus = Impedanz; Auslösung wird freigegeben, wenn Eingang ZACC aktiviert wird (gewöhnlich mit ungerichteter Distanzschutzzone verbunden) Modus = UILevel; Auslösung wird freigegeben, wenn UILevel-Erkennung aktiviert ist Modus = beide; Auslösung wird auf Grundlage von Impedanzmessung oder UILevel- Erkennung initiiert Das interne Signal DeadLine aus der UILevel-Erkennung ist aktiviert, wenn alle drei Phasenströme und -spannungen unterhalb der Einstellung IPh<...
Seite 280 1MRK 505 183-UDE B Impedanzschutz BLOCK TRIP AutiInit=On 1000 ZACC deadLine UILevel detector Iph< SOTFU ILevel Uph< Mode = Impedance Mode = UILevel Mode = UILvl&Imp en07000084.vsd IEC07000084 V1 DE Abb. 148: Vereinfachtes Logikdiagramm für strom- und spannungsbasierte Draufschaltfehlerlogik. Technisches Referenzhandbuch...
Seite 281 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz 5.12.3 Funktionsblock SFV1- ZCVPSOF TRIP BLOCK ZACC en06000459.vsd IEC06000459 V1 DE Abb. 149: SFV1-Funktionsblock 5.12.4 Eingangs- und Ausgangssignale Tabelle 148: ZCVPSOF Eingangssignale Name Standard Beschreibung GROUP Strom DFT SIGNAL GROUP Spannung DFT SIGNAL...
Seite 282 Abschnitt 5 1MRK 505 183-UDE B Impedanzschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung IPh< 1 - 100 Stromschwellwert zur Erkennung einer spannungslosen Leitung in % von IBase UPh< 1 - 100 Spannungswert zur Erkennung einer spannungslosen Leitung in % von UBase tDuration 0.000 - 60.000 0.001...
Seite 283: Überstromschutz
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Abschnitt 6 Überstromschutz Zum Kapitel Dieses Kapitel beschreibt Überstromschutzfunktionen. Diese beinhalten Funktionen wie Überstromzeitschutz, Vier-Stufen-Phasenüberstromschutz, Polgleichlaufschutz und Erdschlussschutz. Unverzögerter Phasen-Überstromschutz (PIOC, 50) Name Funktionsblock: IOCx- IEC 60617, graphisches Symbol: ANSI-Nummer: 50 IEC 61850, Name des logischen Knotens: PHPIOC 3I>>...
Seite 284 Die Funktion kann durch den binären Eingang BLOCK blockiert werden. 6.1.3 Funktionsblock IOC1- PHPIOC_50 TRIP BLOCK TRL1 ENMULT TRL2 TRL3 en04000391.vsd IEC04000391 V1 DE Abb. 150: IOC-Funktionsblock 6.1.4 Eingangs- und Ausgangssignale Tabelle 152: PHPIOC Eingangssignale Name Standard Beschreibung GROUP Strom 3ph SIGNAL BLOCK BOOLEAN...
Seite 285 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Tabelle 155: PHPIOC Gruppeneinstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung StValMult 0.5 - 5.0 Multiplikationsfaktor Stromauslösewert 6.1.6 Technische Daten Tabelle 156: Unverzögerter Phasenüberstromschutz (PIOC, 50) Funktion Bereich oder Wert Genauigkeit Ansprechstrom (1-2500)% von I ±...
Seite 286 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Die Funktion kann für jede der Stufen unabhängig als gerichtet oder ungerichtet eingestellt werden. 6.2.2 Arbeitsprinzip Die Funktion ist in vier verschiedene Unterfunktionen unterteilt, eine für jede Stufe. Für jede Stufe x wird ein Betriebsmodus festgelegt (DirModex): Aus/ Ungerichtet/Vorwärts/Rückwärts.
Seite 287 DirectionalMode1-4 en05000740.vsd IEC05000740 V1 DE Abb. 151: Funktionaler Überblick TOC. Um die Anzahl der aktivierten Phasenströme für ein Auslösen zu spezifizieren, wird für alle Schritte die allgemeine Einstellung StPhaseSel verwendet. Folgende Optionen stehen dabei zur Verfügung: 1 von 3, 2 von 3 oder 3 von 3.
Seite 288 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Schritt; das Startsignal ist für alle drei Phasen dieses Schritts gleich und dient als allgemeines Startsignal. Es wird darauf hingewiesen, dass der ausgewählte Messwert (d. h. DFT oder RMS) auf die Funktion des Richtungsteils der TOC- Funktion keinen Einfluss hat.
Seite 289 Überstromschutz Rückwärts Vorwärts en 05000745 .vsd IEC05000745 V1 DE Abb. 152: Richtungscharakteristik des Phasenüberstromschutzes Der Standardwinkel für AngleRCA ist –65°. Der Parameter AngleROA gibt den Winkelbereich von AngleRCA für Richtungsgrenzen an. Für das Startsignal des Richtungsphasenstroms kann ein Mindeststrom eingestellt werden: IminOpPhSel.
Seite 290 TR1L3 ENMULT4 TR2L1 TR2L2 TR2L3 TR3L1 TR3L2 TR3L3 TR4L1 TR4L2 TR4L3 START STL1 STL2 STL3 ST1L1 ST1L2 ST1L3 ST2L1 ST2L2 ST2L3 ST3L1 ST3L2 ST3L3 ST4L1 ST4L2 ST4L3 2NDHARM DIRL1 DIRL2 DIRL3 en06000187.vsd IEC06000187 V1 DE Abb. 153: TOC-Funktionsblock Technisches Referenzhandbuch...
Seite 291 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.2.4 Eingangs- und Ausgangssignale Tabelle 157: OC4PTOC Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für Spannungseingang SIGNAL BLOCK BOOLEAN Blockierung der Funktion BLKTR BOOLEAN Auslöseblockierung BLKST1 BOOLEAN Blockierung Stufe 1 BLKST2 BOOLEAN Blockierung Stufe 2...
Seite 292 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Beschreibung TR4L1 BOOLEAN Auslösung Stufe 4 Phase L1 TR4L2 BOOLEAN Auslösung Stufe 4 Phase L2 TR4L3 BOOLEAN Auslösung Stufe 4 Phase L3 START BOOLEAN Generalanregung BOOLEAN Anregung Stufe 1 BOOLEAN Anregung Stufe 2 BOOLEAN Anregung Stufe 3 BOOLEAN...
Seite 293 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung StartPhSel Nicht benutzt 1 aus 3 Anzahl der Phasen bei denen der 1 aus 3 Ansprechschwellwert für eine Auslösung 2 aus 3 überschritten sein muss (1 von 3, 2 von 3 aus 3 3, 3 von 3) DirMode1...
Seite 294 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung I2> 1 - 2500 Phasenüberstromwert Stufe 2 in % von IBase 0.000 - 60.000 0.001 0.400 Unabhängige Zeitverzögerung, Stufe 2 0.05 - 999.00 0.01 0.05 Zeitmultiplikator für AMZ-Kennlinie, 2. Stufe I2Mult 1.0 - 10.0...
Seite 295 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung Characterist4 ANSI Ext. inv. UMZ (ANSI) Auswahl der Auslösekennlinie für die ANSI Very inv. Stufe 4 ANSI Norm. inv. UMZ (ANSI) L.T.E. inv. L.T.V. inv. L.T. inv. IEC Norm.
Seite 296 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung tCRCrv1 0.1 - 10.0 Parameter CR für benutzerdefinierte Kennlinie, 1. Stufe HarmRestrain1 Freigabe zur Blockierung Stufe 1 durch Oberwellenerkennung ResetTypeCrv2 Unverzögert Unverzögert Auswahl der Rückfallkennlinie für die IEC Reset Stufe 2 ANSI reset...
Seite 297 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung tPCrv4 0.005 - 3.000 0.001 1.000 Parameter P für benutzerdefinierte Kennlinie, 4. Stufe tACrv4 0.005 - 200.000 0.001 13.500 Parameter A für benutzerdefinierte Kennlinie, 4. Stufe tBCrv4 0.00 - 20.00 0.01 0.00...
Seite 298 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Funktion Einstellbereich Genauigkeit RückfallzeitStartfunktion 25 ms typischerweise bei 2 bis 0 Kritische Impulsdauer 10 ms typischerweise bei 0 bis 2 Impulsbereichszeit 15 ms typischerweise Unverzögerter Erdschlussschutz (PIOC, 50N) Name Funktionsblock: IEFx- IEC 60617, graphisches Symbol: ANSI-Nummer: 50N IEC 61850, Name des logischen Knotens: IN>>...
Seite 299 Auslösens und der automatischen Wiedereinschaltsequenzen aktiviert werden kann. 6.3.3 Funktionsblock IEF1- EFPIOC_50N TRIP BLOCK BLKAR MULTEN en06000269.vsd IEC06000269 V1 DE Abb. 154: IEF-Funktionsblock 6.3.4 Eingangs- und Ausgangssignale Tabelle 163: EFPIOC Eingangssignale Name Standard Beschreibung GROUP Strom 3ph SIGNAL BLOCK...
Seite 300 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.3.6 Technische Daten Tabelle 167: Unverzögerter Erdfehlerschutz (PIOC, 50N) Funktion Bereich oder Wert Genauigkeit Ansprechstrom (1-2500)% von I ± 1,0 % von I bei I £ I base ± 1,0 % von I bei I > I Rückfallverhältnis >...
Seite 301: Auslösestrom Innerhalb Der Funktion
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Sie kann ebenfalls als Systembackup verwendet werden, z. B. wenn die primäre Schutzvorrichtung aufgrund von Fehlern in der Kommunikation oder im Spannungswandler außer Betrieb ist. Die gerichtete Auslösung kann zusammen mit den entsprechenden Kommunikationsblocks zu einem Freigabe- oder blockierenden Fernschutzverfahren kombiniert werden.
Seite 302: Interne Polarisierungsmöglichkeit Der Funktion
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz berechnet der vorverarbeitende Block 3lo aus den ersten drei Eingängen in den vorverarbeitenden Block mithilfe der folgenden Formel: = × 3 Io IL1 IL2 IL3 (Gleichung 68) EQUATION1874 V1 DE wobei: IL1, IL2 und die Grundfrequenzzeiger der drei individuellen Phasenströme sind.
Seite 303 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz = × Uo UL VPol (Gleichung 69) EQUATION1875 V1 DE wobei: UL1, UL2 und die Grundfrequenzzeiger der drei individuellen Phasenspannungen sind. Hinweis! Um dies nutzen zu können, müssen alle drei Phase-Erde-Spannungen mit drei VT- Eingängen des IED 670 verbunden sein.
Seite 304: Externe Polarisierungsmöglichkeit Für Die Ef- Erdschlussfunktion
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz = × (Gleichung 70) EQUATION2018 V1 DE wobei: IL1, IL2 und IL3 die Grundfrequenzzeiger der drei individuellen Phasenströme sind. Allerdings kann diese Option wie im Anwendungshandbuch erläutert ebenfalls nur für einige spezielle Leitungsschutzanwendungen verwendet werden. Der polarisierende Nullstrom wird von einem diskreten Fourier-Filter vorverarbeitet.
Seite 305: Grundeinstellwerte Innerhalb Der Funktion
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.4.2.4 Grundeinstellwerte innerhalb der Funktion Die Grundeinstellwerte werden als Einstellungsparameter für jede EF-Funktion eingegeben. Der Basisstrom wird als Nennphasenstrom des geschützten Objekts in Ampère eingegeben. Die Basisspannung wird als Phase-Phase-Nennspannung des geschützten Objekts in kV eingegeben. 6.4.2.5 Struktur der internen EF-Erdschlussfunktion Die Funktion ist in die folgenden Bauteile unterteilt:...
Seite 306 RÜCKWÄRT_Int en07000064.vsd IEC07000064 V1 DE Abb. 155: Vereinfachtes Logikdiagramm für die Nullstromstufe x, wobei x = 1, 2, 3 oder 4 Die Funktion kann durch den binären Eingang BLOCK vollständig blockiert werden. Die Startsignale der Funktion können für jede Stufe durch den binären Eingang BLKSTx blockiert werden.
Seite 307: Richtungsüberwachungselement Mit Integrierter Richtungsvergleichsstufe
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.4.2.7 Richtungsüberwachungselement mit integrierter Richtungsvergleichsstufe Es wird darauf hingewiesen, dass wenigstens eine der vier Nullstromstufen gerichtet sein muss, damit das Richtungsüberwachungselement und die integrierte Richtungsvergleichsstufe ausgeführt werden können. Die Funktion verfügt über eine zusätzliche integrierte Richtungsfunktion. I dient immer als Auslösestrom.
Seite 308 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz IEC07000066 V1 DE Abb. 156: Auslösecharakteristik für das Erdschluss-Richtungselement Zwei wichtige Einstellungsparameter für das Richtungsüberwachungselement sind: • Auslösestrom-Ansprechwert IN>Dir. Allerdings wird darauf hingewiesen, dass das Richtungselement intern aktiviert wird, um auszulösen, sobald I cos(φ...
Seite 309: Vereinfachtes Logikdiagramm Des Richtungsüberwachungselements Mit Integrierter Richtungsvergleichsstufe
STAGE1_DIR_Int STAGE2_DIR_Int STAGE3_DIR_Int STAGE4_DIR_Int BLOCK en07000067.vsd IEC07000067 V1 DE Abb. 157: Vereinfachtes Logikdiagramm des Richtungsüberwachungselements mit integrierter Richtungsvergleichsstufe 6.4.2.8 2. Oberwellenstabilisierung Für die Funktion kann eine Oberwellenblockierung ausgewählt werden. Wenn das Verhältnis der 2. Oberwellenkomponente zur Grundschwingung im Nullstrom den voreingestellten Sollwert überschreitet (definiert durch die Parametereinstellung...
Seite 310 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz mitschwingenden Einschaltstroms. Wenn einer der Transformatoren in Betrieb und der Paralleltransformator zugeschaltet wird, verursacht der asymmetrische Einschaltstrom des zugeschaltetetn Transformators eine teilweise Sättigung des Transformators in Betrieb. Dies wird als "übertragene Sättigung" bezeichnet. Die 2. Oberwelle des Einschaltstroms der beiden Transformatoren befindet sich in Gegenphase.
Seite 311: Draufschaltfehlerschutz
IN1> IN2> IN3> IN4> en07000068.vsd IEC07000068 V1 DE Abb. 158: Vereinfachtes Logikdiagramm der Blockierungsfunktion für die 2. Oberwelle und der Blockierungsfunktion für Paralleltransformatoren 6.4.2.9 Draufschaltfehlerschutz In den vierstufigen Nullstromschutz sind eine Draufschaltfehlerschutz-Logik (SOTF- Logik) und eine Unter-Zeit-Logik integriert. Der Einstellungsparameter SOTF aktiviert entweder die SOTF-Logik, die Unter-Zeit-Logik oder beide.
Seite 312 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Funktion. Die Unter-Zeit-Logik kann zudem durch die Blockierfunktion für die 2. Oberwelle blockiert werden. Dadurch wird auch dann eine hohe Empfindlichkeit erreicht, wenn beim Schließen des Leistungsschalters an Leistungstransformatoren Einschaltströme entstehen. Meist wird diese Schaltlogik verwendet, um Asymmetrien der LS-Pole direkt nach dem Schalten des Leistungsschalters zu ermitteln.
Seite 313 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz en06000643.vsd IEC06000643 V1 DE Abb. 159: Vereinfachtes Logikdiagramm von SOTF- und Unter-Zeit-Funktion Die folgende Abbildung 1 zeigt das vereinfachte EF-Logikdiagramm für die vollständige EF-Funktion: Technisches Referenzhandbuch...
Seite 314: Funktionale Übersicht Über Tef
2, 3 and 4 Blockierung an Parallel- transformatoren SwitchOnToFault TRIP DirMode or cmd enableDir enableStep1-4 Modusauswahl DirectionalMode1-4 en06000376.vsd IEC06000376 V1 DE Abb. 160: Funktionale Übersicht über TEF 6.4.3 Funktionsblock TEF1- EF4PTOC_51N67N TRIP TRIN1 I3PPOL TRIN2 BLOCK TRIN3 BLKTR TRIN4...
Seite 315: Eingangs- Und Ausgangssignale
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.4.4 Eingangs- und Ausgangssignale Tabelle 168: EF4PTOC Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Anschluss Polarisierungsspannung SIGNAL I3PPOL GROUP Anschluss Polarisierungsstrom SIGNAL BLOCK BOOLEAN Blockierung der Funktion BLKTR BOOLEAN Auslöseblockierung BLKST1 BOOLEAN...
Seite 316: Einstellungsparameter
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Beschreibung STFW BOOLEAN Anregesignal ger. vorwärts STRV BOOLEAN Anregesignal in Rückwärtsrichtung 2NDHARMD BOOLEAN Blockiersignal zweite Harmonische 6.4.5 Einstellungsparameter Tabelle 170: EF4PTOC Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus IBase 1 - 99999 3000...
Seite 317 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung 0.000 - 60.000 0.001 1.000 Wirkzeit für Draufschaltfehlerschutz SOTF DirMode1 Ungerichtet Richtungswahl Stufe 1 (aus, unger. Ungerichtet vorwärts, rückwärts) Vorwärts Rückwärts Characterist1 ANSI Ext. inv. UMZ (ANSI) Auslösekurve Stufe 1 ANSI Very inv.
Seite 318 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung Characterist2 ANSI Ext. inv. UMZ (ANSI) Auslösekurve Stufe 2 ANSI Very inv. ANSI Norm. inv. ANSI Mod. inv. UMZ (ANSI) L.T.E. inv. L.T.V. inv. L.T. inv. IEC Norm. inv. IEC Very inv.
Seite 319 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung IN3Mult 1.0 - 10.0 Multiplikationsfaktor zur Stromwertskalierung Stufe 3 t3Min 0.000 - 60.000 0.001 0.000 minimale Auslösezeit AMZ Kennlinie Stufe 3 HarmRestrain3 Freigabe zur Blockierung Stufe 3 durch Oberwellenerkennung DirMode4 Ungerichtet...
Seite 320 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung tACrv1 0.005 - 200.000 0.001 13.500 Parameter A für benutzerdefinierte Kennlinie, 1. Stufe tBCrv1 0.00 - 20.00 0.01 0.00 Parameter B für benutzerdefinierte Kennlinie, 1. Stufe tCCrv1 0.1 - 10.0 Parameter C für benutzerdefinierte Kennlinie, 1.
Seite 321: Technische Daten
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung ResetTypeCrv4 Unverzögert Unverzögert Rücksetzverhalten Stufe 4 IEC Reset ANSI reset tReset4 0.000 - 60.000 0.001 0.020 Rücksetzverhalten Stufe 4 tPCrv4 0.005 - 3.000 0.001 1.000 Parameter P für benutzerdefinierte Kennlinie, 4.
Seite 322: Empfindlicher Restüberstromschutz Und Leistungsrichtungsschutz (Psde, 67N)
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Empfindlicher Restüberstromschutz und Leistungsrichtungsschutz (PSDE, 67N) Name Funktionsblock: SDEx- IEC 60617, graphisches Symbol: ANSI-Nummer: 67N IEC 61850, Name des logischen Knotens: SDEPSDE 6.5.1 Einleitung In Netzen mit hochohmiger Erdung ist der Erdschlussstrom deutlich geringer als die Kurzschlussströme.
Seite 323: Funktionsprinzip
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Da der Betrag des Nullstroms unabhängig von der Fehlerposition ist, wird die Selektivität des Erdschlussschutzes über eine Zeitselektivität erreicht. Wann sollte eine gerichteter empfindlicher Io-UMZ-Schutz und wann ein gerichteter empfindlicher Nullleistungsschutz verwendet werden? Ziehen Sie hierfür folgende Fakten in Betracht: •...
Seite 324 1MRK 505 183-UDE B Überstromschutz RCA = 0°, ROA = 90° = ang(3I ) - ang(3U en06000648.vsd IEC06000648 V1 DE Abb. 162: RCADir auf 0° festgelegt RCA = -90°, ROA = 90° = ang(3I ) – ang(U en06000649.vsd IEC06000649 V1 DE Abb.
Seite 325: Betriebsbereich
Messwandler verwendet. Betriebsbereich RCA = 0° en06000650.vsd IEC06000650 V1 DE Abb. 164: Charaktersitik mit ROADir-Begrenzung Die Funktion gibt die Vorwärts-/Rückwärtsrichtung des Fehlerstroms an. Die cos (φ + 180°) ≥ Sollwert. Rückwärtsrichtung wird definiert als 3I Ebenso kann die Charakteristik geneigt werden, um den Winkelfehler des...
Seite 326 Winkelausgleich ( to prot ) ( prim) en 06000651 .vsd IEC06000651 V1 DE Abb. 165: Erklärung von RCAcomp. Gerichtete Nullleistungsschutzmessung 3I0 3U0 cos φ φ wird definiert als der Winkel zwischen dem Erdschlussstrom 3I und der Referenzspannung, kompensiert mit dem charakteristischen Sollwinkel RCADir jRCA (φ=ang(3I...
Seite 327 RCA = 0° ROA = 80° Betriebsbereich en06000652.vsd IEC06000652 V1 DE Abb. 166: Beispiel einer Charakteristik Sowohl der Erdschlussstrom 3I als auch die Freigabespannung 3U müssen größer sein als die Sollwerte (INDir> und UNREL>); der Winkel φ muss sich im Abschnitt (ROADir und RCADir) befinden.
Seite 328: Nullspannungsfreigabe Und -Schutz
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Die Funktion gibt die Vorwärts-/Rückwärtsrichtung des Fehlerstroms an. Die Rückwärtsrichtung wird definiert als φ im Winkelabschnitt: RCADir + 180° ± ROADir Diese Variante verfügt über eine unabhängige Zeitverzögerung. Richtungsfunktionen Für alle Richtungsfunktionen gibt es die gerichteten StartsignaleSTFW: Fehlerstrom in Vorwärtsrichtung und STRV: Start in Rückwärtsrichtung.
Seite 329 Phi in RCA +- ROA TimeChar = InvTime & OpMODE=IN and Phi & TimeChar = DefTime DirMode = Forw ³1 & STFW Forw DirMode = Rev & STRV en06000653.vsd IEC06000653 V1 DE Abb. 167: Vereinfachtes Logikdiagramm der empfindlichen Erdschlussstromschutzfunktion Technisches Referenzhandbuch...
Seite 330: Funktionsblock
TRUN BLKTRDIR START BLKNDN STDIRIN BLKUN STNDIN STUN STFW STRV STDIR UNREL en07000032.vsd IEC07000032 V1 DE Abb. 168: SDE-Funktionsblock 6.5.4 Eingangs- und Ausgangssignale Tabelle 173: SDEPSDE Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für Strom SIGNAL GROUP Gruppensignal für Spannung SIGNAL...
Seite 331: Einstellparameter
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Beschreibung STFW BOOLEAN Anregung Richtungsschutz für Fehler in Vorwärtsrichtung STRV BOOLEAN Anregung Richtungsschutz für Fehler in Rückwärtsrichtung STDIR INTEGER Fehlerrichtung, allg. Signal für alle drei Betriebsmodi UNREL BOOLEAN Nullspannungsfreigabe aller ger. Funktionsmodi 6.5.5 Einstellparameter Tabelle 175:...
Seite 332 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung TimeChar ANSI Ext. inv. IEC Norm. inv. Auslösekurve AMZ Schutz ANSI Very inv. ANSI Norm. inv. ANSI Mod. inv. UMZ (ANSI) L.T.E. inv. L.T.V. inv. L.T. inv. IEC Norm.
Seite 333: Technische Daten
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung tPRCrv 0.005 - 3.000 0.001 0.500 Einstellwert PR für freiparametrierbare Kurve tTRCrv 0.005 - 100.000 0.001 13.500 Einstellwert TR für freiparametrierbare Kurve tCRCrv 0.1 - 10.0 Einstellwert CR für freiparametrierbare Kurve Tabelle 177: SDEPSDE "Non Group"...
Seite 334: Thermischer Überlastschutz, Mit Einer Zeitkonstante (Pttr, 26)
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Funktion Bereich oder Wert Genauigkeit Freigabe Erdfehlerstrom für alle (0.25-200.00)% von I ± 1,0 % von I bei I £ I base gerichteten Modi ± 1,0 % von I bei I > I Bei niedriger Einstellung: (2.5-10) mA ±...
Seite 335: Arbeitsprinzip
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Eine thermische Überlastung wird von anderen Schutzvorrichtungen häufig nicht erkannt; durch die Einführung einer thermischen Überlastschutzfunktion kann der geschützte Stromkreis näher an der thermischen Belastungsgrenze arbeiten. Die Dreiphasenstrommessfunktion verfügt über die Charakteristik I t mit einstellbarer Zeitkonstante und thermischem Speicher.
Seite 336 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz æ ö Q = Q × ç ÷ final è ø (Gleichung 75) EQUATION1168 V1 DE wobei: die berechnete gegenwärtige Temperatur ist, die berechnete Temperatur im vorherigen Zeitschritt ist, die berechnete endgültige Temperatur mit dem Iststrom ist, final der Zeitabschnitt zwischen der Berechnung der Isttemperatur ist und die thermale Zeitkonstante für das geschützte Gerät (Leitung oder Kabel) ist.
Seite 337 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz æ ö = - × ç final lockout release ÷ ç ÷ lockout release è ø final (Gleichung 77) EQUATION1170 V1 DE Hier ist die finale Temperatur gleich der eingestellten oder gemessenen Umgebungstemperatur. Die berechnete Komponententemperatur kann überwacht werden, da sie als Gleitkommazahl aus der Funktion exportiert wird.
Seite 338: Funktionaler Überblick Über Thl
Rücksetzen der Blockierung Temp nach Auslösung < Recl Temp Berechnung Zeit Zeit bis bis Auslösung Auslösung Berechnung der Zeit bis zur Zeit bis zur Freigabe der Freigabe der Blockierung Blockierung en05000736.vsd IEC05000736 V1 DE Abb. 169: Funktionaler Überblick über THL Technisches Referenzhandbuch...
Seite 339: Funktionsblock
Funktionsblock THL1- LPTTR_26 TRIP BLOCK START BLKTR ALARM ENMULT LOCKOUT AMBTEMP SENSFLT RESET en04000396.vsd IEC04000396 V2 DE Abb. 170: THL-Funktionsblock 6.6.4 Eingangs- und Ausgangssignale Tabelle 180: LPTTR Eingangssignale Name Standard Beschreibung GROUP Gruppenverbindung SIGNAL BLOCK BOOLEAN Blockierung der Funktion BLKTR BOOLEAN Auslöseblockierung...
Seite 340: Einstellungsparameter
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.6.5 Einstellungsparameter Tabelle 182: LPTTR Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus IBase 0 - 99999 3000 Bezugsstrom in A TRef 0 - 600 Grad Endtemperaturerhöhung der Ltg. über Umgebungstemp.
Seite 341: Schalterversagerschutz (Rbrf, 50Bf)
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Schalterversagerschutz (RBRF, 50BF) Name Funktionsblock: BFPx- Grafisches Symbol entsprechend IEC 60617: ANSI-Nummer: 50BF Name des logischen Knotens entsprechend 3I>BF IEC 61850: CCRBRF SYMBOL-U V1 DE 6.7.1 Einleitung Die Schalterversagerschutz-Funktion gewährleistet ein schnelles Auslösen der umgebenden Leistungsschalter.
Seite 342 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz initiiert wurde. Sie kann mit oder ohne Stromprüfung durchgeführt werden. Mit Stromfunktion wird die Auslösewiederholung nur dann durchgeführt, wenn der Strom durch den Leistungsschalter größer als der Auslösestrom ist. Das Startsignal kann ein internes oder ein externes Schutzauslösesignal sein. Wird das Startsignal zeitgleich mit der Stromerkennung durch den Leistungsschalter aktiviert, wird die Zeitverzögerung der Reserveauslösung gestartet.
Seite 343: Vereinfachtes Logikschaltbild Der Auslösewiederholungsfunktion
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Strom BLOCK Strom & STIL1 TRRETL 1 Kontakt START STL1 TRRET CBCLDL 1 Kontakt en 05000832 .vsd IEC05000832 V1 DE Abb. 171: Vereinfachtes Logikschaltbild der Auslösewiederholungsfunktion Technisches Referenzhandbuch...
Seite 344 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz IEC05000485 V1 DE Abb. 172: Vereinfachtes Logikschaltbild der Reserveauslösungsfunktion Die internen Logiksignale STIL1, STIL2, STIL3 haben den logischen Wert 1, wenn der Strom in der entsprechenden Phase einen höheren Betrag hat als der Parameter IP>.
Seite 345: Funktionsblock
1 Gleichlaufüberwachungssignal "Strom zu hoch" 1 of 3 TRBU 1 of 4 TRBU2 2 of 3 CBALARM CBFLT CBALARM en06000223.vsd IEC06000223 V1 DE Abb. 173: Vereinfachtes Logikschaltbild der Reserveauslösungsfunktion 6.7.3 Funktionsblock BFP1- CCRBRF_50BF TRBU BLOCK TRBU2 START TRRET...
Seite 346: Einstellungsparameter
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Standard Beschreibung STL1 BOOLEAN Anregung Phase L1 STL2 BOOLEAN Anregung Phase L2 STL3 BOOLEAN Anregung Phase L3 CBCLDL1 BOOLEAN LS geschlossen in Phase L1 CBCLDL2 BOOLEAN LS geschlossen in Phase L2 CBCLDL3 BOOLEAN LS geschlossen in Phase L3 CBFLT...
Seite 347: Technische Daten
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Tabelle 187: CCRBRF Gruppeneinstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung I>BlkCont 5 - 200 Stromwert zur Blockierung LS Kontaktüberwachung in % von IBase 0.000 - 60.000 0.001 0.030 zusätzliche Zeitverzögerung für t2 als Reserveauslösung tCBAlarm 0.000 - 60.000...
Seite 348: Arbeitsprinzip
Zeitgliedverzögerung t erhalten, sendet die Funktion ein Auslösesignal. STUB PROTECTION FUNCTION BLOCK TRIP STIL1 STIL2 STIL3 RELEASE en05000731.vsd IEC05000731 V1 DE Abb. 175: Vereinfachtes Logikdiagramm für den Kurzzonenschutz 6.8.3 Funktionsblock STB1- STBPTOC_50STB TRIP BLOCK START BLKTR RELEASE en05000678.vsd...
Seite 349: Eingangs- Und Ausgangssignale
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.8.4 Eingangs- und Ausgangssignale Tabelle 189: STBPTOC Eingangssignale Name Standard Beschreibung GROUP Strom 3ph SIGNAL BLOCK BOOLEAN Blockierung der Funktion BLKTR BOOLEAN Auslöseblockierung RELEASE BOOLEAN Freigabe des T-Zonen Schutz Tabelle 190: STBPTOC Ausgangssignale Name Beschreibung TRIP...
Seite 350 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Funktion Bereich oder Wert Genauigkeit RückfallzeitStartfunktion 25 ms typischerweise bei 2 bis 0 Kritische Impulsdauer 10 ms typischerweise bei 0 bis 2 Impulsbereichszeit 15 ms typischerweise Polgleichlaufschutz (RPLD, 52PD) Name Funktionsblock: PDx-- IEC 60617, graphisches Symbol: ANSI-Nummer: 50PD IEC 61850, Name des logischen Knotens: CCRPLD...
Seite 351: Diese Möglichkeit Wird In Abbildung
Überstromschutz C.B. vom LS en05000287.vsd IEC05000287 V1 DE Abb. 177: Externe Erkennungslogik für eine Poldiskordanz Das Binärsignal ist mit einem binären Eingang des Geräts verbunden. Das Signal löst ein Zeitglied aus, das nach Ablauf einer festgelegten Verzögerung ein Auslösesignal erzeugt.
Seite 352 OPENCMD Erkennung asymmetrischer Strom en05000747.vsd IEC05000747 V1 DE Abb. 179: Vereinfachtes Blockschaltbild der Poldiskordanzfunktion - kontakt- und strombasiert Die Poldiskordanzfunktion wird immer dann blockiert, wenn: • sich das Gerät im TEST-Modus befindet (TEST-ACTIVE ist aktiviert) und die Funktion vom HMI gesperrt wurde (BlockPD=Yes) •...
Seite 353: Polgleichlaufschutzsignalgebung Vom Leistungsschalter
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Das Signal BLOCK ist ein allgemeines Blockierungssignal der Poldiskordanzfunktion. Es kann mit einem binären Eingang des Geräts verbunden werden, damit es einen Blockierungsbefehl von externen Geräten empfangen kann, oder es kann zu anderen internen Funktionen des Geräts selbst über Software verbunden sein, um von internen Funktionen ein Blockierungssignal zu erhalten.
Seite 354 BLOCK START BLKDBYAR CLOSECMD OPENCMD EXTPDIND POLE1OPN POLE1CL POLE2OPN POLE2CL POLE3OPN POLE3CL en06000275.vsd IEC06000275 V1 DE Abb. 180: PD-Funktionsblock 6.9.4 Eingangs- und Ausgangssignale Tabelle 194: CCRPLD Eingangssignale Name Standard Beschreibung GROUP Strom 3ph SIGNAL BLOCK BOOLEAN Blockierung der Funktion BLKDBYAR...
Seite 355 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Tabelle 195: CCRPLD Ausgangssignale Name Beschreibung TRIP BOOLEAN Auslösung zum LS START BOOLEAN Auslösebedingung erfüllt, Verzögerungszeit läuft 6.9.5 Einstellparameter Tabelle 196: CCRPLD Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus IBase 1 - 99999 3000...
Seite 356 Abstand Abstand Auslösepunkt ohne Auslösepunkt ohne Turbinendrehmoment Turbinendrehmoment en06000315.vsd IEC06000315 V1 DE Abb. 181: Schutzvorrichtung mit Unterleistungsrelais und Überleistungsrelais 6.10.2 Arbeitsprinzip Abbildung zeigt eine vereinfachte Darstellung des Funktionsprinzips der Leistungsschutzfunktion. Die Funktion verfügt über zwei Stufen mit individuellen Einstellungen. Technisches Referenzhandbuch...
Seite 357: Vereinfachtes Logikdiagramm Der Leistungsschutzfunktion
Start2 P = POWRE Q = POWIM en 06000438 .vsd IEC06000438 V1 DE Abb. 182: Vereinfachtes Logikdiagramm der Leistungsschutzfunktion Die Funktion nutzt Spannungs- und Stromzeiger, die in den vorverarbeitenden Blocks berechnet werden. Tabelle zeigt die komplexe Scheinleistung, die gemäß der ausgewählten Formel berechnet wird.
Seite 358 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz measureMode Sollwert: Formel zur komplexen Leistungsberechnung = × × (Gleichung 86) EQUATION1704 V1 DE = × × (Gleichung 87) EQUATION1705 V1 DE NegSeq = × × NegSeq NegSeq (Gleichung 88) EQUATION1706 V1 DE Wirk- und Blindleistung können der Funktion entnommen und zur Überwachung und Fehlerprotokollierung herangezogen werden.
Seite 359: Kalibrierung Der Analogeingänge
Abschnitt 6 1MRK 505 183-UDE B Überstromschutz zu einer verlangsamten Messreaktion auf stufenweise Änderungen in den gemessenen Werten. Das Filtern findet gemäß der folgenden rekursiven Formel statt: = × × 1 k S Calculated (Gleichung 89) EQUATION1959 V1 DE Wobei ein neuer gemessener Wert ist, der für die Schutzfunktion verwendet werden soll, der gemessene Wert ist, der von der Funktion im vorherigen Ausführungszyklus ausgegeben wurde,...
Seite 360 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz IEC05000652 V1 DE Abb. 183: Kalibrierungskurven Die erste Strom- und Spannungsphase in den Gruppensignalen dient als Referenz, und die Kompensierung von Betrag und Winkel wird für die entsprechenden Eingangssignale verwendet. Die Analogausgänge der Funktion können als Betriebswerte oder in der Störfallaufzeichnung verwendet werden.
Seite 361 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.10.4 Eingangs- und Ausgangssignale Tabelle 199: GUPPDUP Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für dreiphasigen SIGNAL Spannungseingang BLOCK BOOLEAN Blockierung der Funktion BLOCK1 BOOLEAN Blockierung Stufe 1 BLOCK2 BOOLEAN Blockierung Stufe 2...
Seite 362 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung Angle2 -180.0 - 180.0 Grad Winkel Stufe 2 TripDelay2 0.010 - 6000.000 0.001 1.000 Auslöseverzögerung Stufe 2 DropDelay2 0.010 - 6000.000 0.001 0.060 Rückfallverzögerung Stufe 2 Tabelle 202: GUPPDUP Gruppeneinstellungen (erweitert) Name Anzeigenbereich...
Seite 363 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.10.6 Technische Daten Tabelle 204: Gerichteter Minimumleistungsschutz (PDUP) Funktion Bereich oder Wert Genauigkeit Leistung-Ansprechwert (0,0-500,0) % von S ± 1,0 % von S bei S < S base ± 1,0 % von S bei S > S Bei niedriger Einstellung: (0,5-2,0) % von S <...
Seite 364: Rückleistungsschutz Mit Unterleistungsrelais Und Überleistungsrelais
Auslöseleitung Abstand Abstand Auslösepunkt ohne Auslösepunkt ohne Turbinendrehmoment Turbinendrehmoment en06000315.vsd IEC06000315 V1 DE Abb. 185: Rückleistungsschutz mit Unterleistungsrelais und Überleistungsrelais 6.11.2 Arbeitsprinzip Abbildung186 zeigt eine vereinfachte Darstellung des Funktionsprinzips der Leistungsschutzfunktion. Die Funktion verfügt über zwei Stufen mit individuellen Einstellungen.
Seite 365 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Tabelle 205: Komplexe Leistungsberechnung measureMode Sollwert: Formel zur komplexen Leistungsberechnung L1, L2, L3 × × × (Gleichung 90) EQUATION1697 V1 DE Aron-schaltung × × (Gleichung 91) EQUATION1698 V1 DE PosSeq = × × PosSeq PosSeq (Gleichung 92)
Seite 366 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Generatoren ist sehr niedrig eingestellt und beträgt meist 0,02 pu der Generatornennleistung. Daher wird die Hysteres auf einen kleineren Wert eingestellt. Der Wert der Rückfallwert der Stufe stage1 wird mithilfe von Power1(2), Hysteresis1(2) berechnet: drop-power1(2) = Power1(2) – Hysteresis1(2) Für geringe Leistungswerte von power1 sollte die Hysterese nicht zu groß...
Seite 367 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz IEC05000652 V1 DE Abb. 187: Kalibrierungskurven Die erste Strom- und Spannungsphase in den Gruppensignalen dient als Referenz, und die Kompensierung von Betrag und Winkel wird für die entsprechenden Eingangssignale verwendet. Die Analogausgänge der Funktion können als Betriebswerte oder in der Störfallaufzeichnung verwendet werden.
Seite 368 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.11.4 Eingangs- und Ausgangssignale Tabelle 206: GOPPDOP Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für dreiphasigen SIGNAL Spannungseingang BLOCK BOOLEAN Blockierung der Funktion BLOCK1 BOOLEAN Blockierung Stufe 1 BLOCK2 BOOLEAN Blockierung Stufe 2...
Seite 369 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung Angle2 -180.0 - 180.0 Grad Winkel Stufe 2 TripDelay2 0.010 - 6000.000 0.001 1.000 Auslöseverzögerung Stufe 2 DropDelay2 0.010 - 6000.000 0.001 0.060 Rückfallverzögerung Stufe 2 Tabelle 209: GOPPDOP Gruppeneinstellungen (erweitert) Name Anzeigenbereich...
Seite 370 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.11.6 Technische Daten Tabelle 211: Gerichteter Maximum-Leistungschutz (PDOP) Funktion Bereich oder Wert Genauigkeit Leistung-Ansprechwert (0.0-500.0)% von S ± 1,0 % von S bei S < S base ± 1,0 % von S bei S > S Bei niedriger Einstellung: (0.5-2.0)% von S <...
Seite 371 Das Ausgangsauslösesignal TRIP ist ein Dreiphasen-Auslösesignal. Es kann dem Leistungsschalter ein Auslösesignal übermitteln oder als Alarm dienen. TEST TEST-ACTIVE & BlockBRC = Yes BRC--START Funktion aktivieren >1 BRC--BLOCK & unsymmetrischen Stromerkennung IL1<50%IP> IL2<50%IP> ≥1 IL3<50%IP> en07000122.vsd IEC07000122 V1 DE Abb. 189: Vereinfachtes Logikdiagramm der Drahtbrucherkennungsfunktion. Technisches Referenzhandbuch...
Seite 372 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.12.3 Funktionsblock BRC1- BRCPTOC_46 TRIP BLOCK START BLKTR en07000034.vsd IEC07000034 V1 DE Abb. 190: BRC-Funktionsblock 6.12.4 Eingangs- und Ausgangssignale Tabelle 212: BRCPTOC Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL BLOCK BOOLEAN...
Seite 373 Abschnitt 6 1MRK 505 183-UDE B Überstromschutz 6.12.6 Technische Daten Tabelle 216: Leiterbruch-Prüfung (PTOC, 46) Funktion Bereich oder Wert Genauigkeit Minimaler Phasenstrompegel (5–100) % von I ± 0,1 % von I base Pegel für unsymmetrischen (0–100) % des maximalen ± 0,1 % von I Strom Stroms Zeitverzögerung...
Seite 375 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Abschnitt 7 Spannungsschutz Zum Kapitel In diesem Kapitel werden spannungsbezogene Schutzfunktionen beschrieben. Die Funktionsweise, Einstellparameter, Funktionsblocks, Eingangs- und Ausgangssignale sowie technische Daten für jede Funktion sind ebenso in diesem Kapitel enthalten. Zweistufiger Unterspannungsschutz Name Funktionsblock: TUVx- IEC 60617, graphisches Symbol: ANSI-Nummer: 27...
Seite 376 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz eine spannungskontrollierte Blockierung blockiert werden. D. h. wenn die Spannung unter den eingestellten Sollwert für die Blockierungsspannung sinkt, wird die Funktion blockiert und kein Startsignal oder Auslösesignal gegeben. Die Zeitverzögerungscharakteristik wird einzeln für jede Stufe ausgewählt und kann entweder unabhängig oder invers sein.
Seite 377 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Die AMZ-Kennlinie B wird wie folgt beschrieben: × 0.055 < - æ ö × ç ÷ < è ø (Gleichung 103) EQUATION1432 V1 DE Die programmierbare Kennlinie kann wie folgt erstellt werden: é ù...
Seite 378 Rückfallzeit eingefroren oder der Wert des Zählers wird während der Rückfallzeit linear verringert. Sie Abbildung und Abbildung 192. IEC05000010 V1 DE Abb. 191: Spannungsprofil, dass kein Zurücksetzen des Startsignals für Stufe 1 erfordert, und unabhängige Zeitverzögerung Technisches Referenzhandbuch...
Seite 379 Time Instantaneous Linear Decrease Reset en05000011.vsd IEC05000011 V1 DE Abb. 192: Spannungsprofil, dass ein Zurücksetzen des Startsignals für Stufe 1 erfordert, und unabhängige Zeitverzögerung 7.1.2.3 Blockierung Die Unterspannungsfunktion kann teilweise oder ganz blockiert werden, und zwar entweder durch binäre Eingangssignale oder durch Parametereinstellungen, wobei:...
Seite 380 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz BLOCK: alle Ausgänge blockiert, BLKTR1: alle Auslöseausgänge von Stufe 1 blockiert, BLKST1: alle Startausgänge und Auslöseausgänge von Stufe 1 blockiert, BLKTR2: alle Auslöseausgänge von Stufe 2 blockiert, BLKST2: alle Startausgänge und Auslöseausgänge von Stufe 2 blockiert, Wenn das gemessene Spannungsniveau unter den Einstellwert von IntBlkStVal1 sinkt, wird entweder der Auslöseausgang von Stufe 1 oder der Auslöseausgang und der Startausgang von Stufe 1 blockiert.
Seite 381 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz IEC05000466 V1 DE Abb. 193: Blockierungsfunktion. 7.1.2.4 Design Die spannungsmessenden Elemente messen kontinuierlich entweder die drei Phase- Erde-Spannungen oder die drei Phase-Phase-Spannungen. Rekursive Fourier-Filter oder RMS-Filter, die auf einer Periode in der Grundfrequenz basieren, filtern die Eingangsspannungssignale.
Seite 382: Schematisches Design Der Tuv-Funktion
Start Phase 3 3 out of 3 Comparator & UL3 < U2< Trip Output Logic TR2L1 START Step 2 Time integrator TR2L2 MinVoltSelect TRIP tReset2 ResetTypeCrv2 START TRIP en05000012.vsd IEC05000834 V1 DE Abb. 194: Schematisches Design der TUV-Funktion Technisches Referenzhandbuch...
Seite 383: Funktionsblock
TR1L3 BLKST2 TR2L1 TR2L2 TR2L3 START ST1L1 ST1L2 ST1L3 ST2L1 ST2L2 ST2L3 en06000276.vsd IEC06000276 V1 DE Abb. 195: TUV-Funktionsblock 7.1.4 Eingangs- und Ausgangssignale Tabelle 217: UV2PTUV Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen SIGNAL Spannungseingang BLOCK BOOLEAN Blockierung der Funktion...
Seite 384: Einstellungsparameter
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Name Beschreibung BOOLEAN Anregung Stufe 1 ST1L1 BOOLEAN Anregung Stufe 1 Phase L1 ST1L2 BOOLEAN Anregung Stufe 1 Phase L2 ST1L3 BOOLEAN Anregung Stufe 1 Phase L3 BOOLEAN Anregung Stufe 2 ST2L1 BOOLEAN Anregung Stufe 2 Phase L1 ST2L2 BOOLEAN...
Seite 385 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung Characterist2 Auswahl der Auslösekennlinie für die AMZ-Kennlinie A Stufe 2 AMZ-Kennlinie B Prog. AMZ-Kennl. OpMode2 1 aus 3 1 aus 3 Anzahl der Phasen bei denen der 2 aus 3 Ansprechschwellwert für eine Auslösung 3 aus 3...
Seite 386: Technische Daten
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung ResetTypeCrv2 Unverzögert Unverzögert Auswahl der Rückfallkennlinie für die Positiver Integrator Stufe 2 PlusMinus Integrator tIReset2 0.000 - 60.000 0.001 0.025 Rückfallverzögerung (s) bei AMZ- Kennlinie, Stufe 2 ACrv2 0.005 - 200.000 0.001...
Seite 387: Zweistufiger Überspannungsschutz (Ptov, 59)
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Funktion Bereich oder Wert Genauigkeit Rückfallzeit Startfunktion 25 ms typischerweise bei 0 bis 2 x U Kritische Impulsdauer 10 ms typischerweise bei 2 bis 0 x U Impulsbereichszeit 15 ms typischerweise Zweistufiger Überspannungsschutz (PTOV, 59) Name Funktionsblock: TOVx- IEC 60617, graphisches Symbol: ANSI-Nummer: 59...
Seite 388: Messprinzip
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz liegen. Wenn die Spannung für eine Zeitspanne gemäß der gewählten Zeitverzögerung oberhalb des Sollwerts bleibt, wird das entsprechende Auslösesignal gegeben. Die Zeitverzögerungscharakteristik wird einzeln für die beiden Stufen ausgewählt und kann entweder unabhängig oder invers sein. Die spannungsbezogenen Einstellungen werden in Prozent der Grundspannung angegeben, die in Kilovolt eingestellt wird und als Phase-Phase-Spannung vorliegt.
Seite 389 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Die AMZ-Kennlinie A wird wie folgt beschrieben: æ ö Vpickup ç ÷ è ø Vpickup (Gleichung 108) EQUATION1436 V1 DE Die AMZ-Kennlinie B wird wie folgt beschrieben: × > æ ö × 0.035 ç...
Seite 390 IDMT Voltage Time en05000016.vsd IEC05000016 V1 DE Abb. 196: Für die Integration der inversen Zeitcharakteristik verwendete Spannung Das Auslösen des Auslösesignals erfordert, dass die Überspannungsbedingung mindestens für die Dauer der vom Benutzer eingestellte Zeitverzögerung anhält. Diese Zeitverzögerung wird durch den Parameter t1 und t2 für den unabhängigen Zeitmodus (DT) sowie von ausgewählten spannungsabhängigen Zeitkennlinien für...
Seite 391: Blockierung
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz 7.2.2.3 Blockierung Die Überspannungsfunktion kann ganz oder teilweise durch binäre Eingangssignale blockiert werden, wobei: BLOCK: alle Ausgänge blockiert, BLKTR1: alle Auslöseausgänge von Stufe 1 blockiert, BLKST1: alle Startausgänge und Auslöseausgänge von Stufe 1 blockiert, BLKTR2: alle Auslöseausgänge von Stufe 2 blockiert, BLKST2:...
Seite 392: Schematisches Design Der Funktion Timeovervoltage
Phase 3 3 out of 3 Comparator & UL3 > U2> Trip Output Logic TR2L1 START Step 2 Time integrator TR2L2 MaxVoltSelect TRIP tReset2 TR2L3 ResetTypeCrv2 TRIP en05000013.vsd IEC05000013-WMF V1 DE Abb. 197: Schematisches Design der Funktion TimeOverVoltage Technisches Referenzhandbuch...
Seite 393: Funktionsblock
TR1L3 BLKST2 TR2L1 TR2L2 TR2L3 START ST1L1 ST1L2 ST1L3 ST2L1 ST2L2 ST2L3 en06000277.vsd IEC06000277 V1 DE Abb. 198: TOV-Funktionsblock 7.2.4 Eingangs- und Ausgangssignale Tabelle 223: OV2PTOV Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen SIGNAL Spannungseingang BLOCK BOOLEAN Blockierung der Funktion...
Seite 394: Einstellparameter
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Name Beschreibung BOOLEAN Anregung Stufe 1 ST1L1 BOOLEAN Anregung Stufe 1 Phase L1 ST1L2 BOOLEAN Anregung Stufe 1 Phase L2 ST1L3 BOOLEAN Anregung Stufe 1 Phase L3 BOOLEAN Anregung Stufe 2 ST2L1 BOOLEAN Anregung Stufe 2 Phase L1 ST2L2 BOOLEAN...
Seite 395 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung U2> 1 - 200 Ansprechschwellwert der Spannung (UMZ & AMZ) in % von UBase, 2. Stufe 0.000 - 60.000 0.001 5.000 Unabhängige Zeitverzögerung, Stufe 2 t2Min 0.000 - 60.000 0.001 5.000 minimale Auslösezeit AMZ Kennlinie...
Seite 396: Technische Daten
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Tabelle 227: OV2PTOV "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung ConnType PhN DFT PhN DFT Auswahl der Anschlussart PhPh DFT PhN RMS PhPh RMS 7.2.6 Technische Daten Tabelle 228: Zweistufiger Überspannungsschutz (POVM, 59) Funktion Bereich oder Wert Genauigkeit...
Seite 397: Arbeitsprinzip
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz direkt von einem einphasigen Spannungswandlereingang nutzt, der entweder an einen im offenen Dreieck geschalteten Spannungswandler oder an einen Sternpunktspannungswandler geschaltet ist. Die Funktion verfügt über zwei Spannungsstufen. Jede Spannungsstufe verfügt über eine inverse oder über eine unabhängige Zeitverzögerung. 7.3.2 Arbeitsprinzip Die zweistufige Verlagerungsspannungsschutzfunktion (TRV-Funktion) dient der...
Seite 398 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz æ ö Vpickup ç ÷ è ø Vpickup (Gleichung 113) EQUATION1436 V1 DE Die AMZ-Kennlinie B wird wie folgt beschrieben: × > æ ö × 0.035 ç ÷ > è ø (Gleichung 114) EQUATION1437 V1 DE Die AMZ-Kennlinie C wird wie folgt beschrieben: ×...
Seite 399 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Das Auslösen des Auslösesignals erfordert, dass die Nullspannungsbedingung mindestens für die Dauer der vom Benutzer eingestellte Zeitverzögerung anhält. Diese Zeitverzögerung wird durch den Parameter t1 und t2 für den unabhängigen Zeitmodus (DT) sowie von einigen speziellen spannungsabhängigen Zeitkennlinien für den inversen Zeitmodus (IDMT) eingestellt.
Seite 400 Voltage START TRIP U1> Hysteresis Measured Voltage Time START TRIP Time Integrator Linear Decrease Froozen Timer Instantaneous Time Reset en05000019.vsd IEC05000019 V1 DE Abb. 199: Spannungsprofil, das keine Wiederherstellung des Startsignals für Stufe 1 erfordert, und unabhängige Zeitverzögerung Technisches Referenzhandbuch...
Seite 401: Blockierung
Froozen Timer Time Instantaneous Linear Decrease en05000020.vsd Reset IEC05000020 V1 DE Abb. 200: Spannungsprofil, das eine Wiederherstellung des Startsignals für Stufe 1 erfordert, und unabhängige Zeitverzögerung 7.3.2.3 Blockierung Die Nullspannungsfunktion kann ganz oder teilweise durch binäre Eingangssignale blockiert werden, wobei:...
Seite 402: Design
Time integrator Logic TRIP tReset1 Step 1 ResetTypeCrv1 Comparator Phase 1 UN > U2> Start START & Trip START Output Time integrator Logic TRIP tReset2 Step 2 TRIP ResetTypeCrv2 en05000748.vsd IEC05000748 V1 DE Abb. 201: Schematisches Design der TRV-Funktion Technisches Referenzhandbuch...
Seite 403: Funktionsblock
Spannungsschutz 7.3.3 Funktionsblock TRV1- ROV2PTOV_59N TRIP BLOCK BLKTR1 BLKST1 START BLKTR2 BLKST2 en06000278.vsd IEC06000278 V1 DE Abb. 202: TRV-Funktionsblock 7.3.4 Eingangs- und Ausgangssignale Tabelle 229: ROV2PTOV Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen SIGNAL Spannungseingang BLOCK BOOLEAN Blockierung der Funktion...
Seite 404 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung Characterist1 Auswahl der Auslösekennlinie für die AMZ-Kennlinie A Stufe 1 AMZ-Kennlinie B AMZ-Kennlinie C Prog. AMZ-Kennl. U1> 1 - 200 Ansprechschwellwert der Spannung (UMZ & AMZ) in % von UBase, 1. Stufe 0.00 - 6000.00 0.01 5.00...
Seite 405: Technische Daten
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung CrvSat1 0 - 100 Tuning Parameter für benutzerdef. Überspannungs-AMZ-Kennlinie, Stufe 1 tReset2 0.000 - 60.000 0.001 0.025 Rückfallzeit für UMZ-Kennlinie, Stufe 2 ResetTypeCrv2 Unverzögert Unverzögert Auswahl der Rückfallkennlinie für die Positiver Integrator Stufe 2 PlusMinus...
Seite 406: Übererregungsschutz (Pvph, 24)
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Übererregungsschutz (PVPH, 24) Name Funktionsblock: OEXx- IEC 60617, graphisches Symbol: ANSI-Nummer: 24 IEC 61850, Name des logischen Knotens: OEXPVPH U/f > SYMBOL-Q V1 DE 7.4.1 Einleitung Wenn der geschichtete Kern eines Leistungstransformators oder eines Generators einer magnetischen Flussdichte ausgesetzt ist, die über seinen konstruktionsbedingten Grenzwerten liegt, kann ein Streufluss in ungeschichtete Komponenten übergehen, die nicht für eine solche Belastung ausgelegt sind, und...
Seite 407 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz × × × × 4.44 f n B (Gleichung 118) EQUATION898 V1 DE Die relative Erregung M (Verhältnis V/Hz) entspricht daher der Gleichung 119. E f ¤ æ ö relative ------ - ----------------------- - è...
Seite 408 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Äquivalent dazu gilt: 1,1 · Ur = V/Hz> gemäß der Gleichung 121. V/Hz> --- - --------------------- £ (Gleichung 121) EQUATION901 V1 DE wobei: V/Hz> die maximal zulässige kontinuierliche Spannung im Leerlauf bei Nennfrequenz ist. V/Hz>...
Seite 409: Gemessene Spannung
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Sekundärwicklung verteilt werden kann. Xleak = Xleak1 = Xleak2 = Xsc / 2 = 0,075 pu. Die OEX errechnet die induzierte Spannung E, wenn Xleak (also die Wicklungsstreureaktanz dort, wo die OEX anliegt) dem Betreiber bekannt ist. Die Annahme für Leistungstransformatoren mit 2 Wicklungen, dass Xleak = Xsc/2, ist meistens falsch.
Seite 410: Auslösezeit Des Übererregungsschutzes
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Schutz sofort verlassen und keine Erregung berechnet. Der Ausgang ERROR wird auf 1 eingestellt; der angezeigte Wert der relativen Erregung V/Hz zeigt 0,000. Der Frequenzwert wird vom vorverarbeitenden Block bezogen. Die Funktion ist für solche Frequenzen in Betrieb, die im Bereich 33 Hz bis 60 Hz und 42 Hz bis 75 Hz bei 50 Hz bzw.
Seite 411 V/Hz> E (gilt nur, wenn f=fr=konst) 99001067.vsd IEC99001067 V1 DE Abb. 203: Begrenzungen der Umkehrverzögerungen durch tMax und tMin Mithilfe einer unabhängigen maximalen Zeiteinstellung tMax kann die Auslösezeit auf geringe Übererregungswerte begrenzt werden. Umkehrverzögerungen länger als tMax sind nicht zuläasig. Wenn die Umkehrverzögerung länger ist als tMax, löst der OEX-Schutz nach Ablauf der Sekunden von tMaxt_MaxTripDelay aus.
Seite 412 OVEREXCITATION IN % (M-Emaxcont)*100) en01000373.vsd IEC01000373 V1 DE Abb. 204: Zum Quadrat der Übererregung antiporportionale Verzögerungen. Der kritische Wert der Übererregung Mmax wird direkt durch die Einstellung V/ Hz>> der OEX-Schutzfunktion festgelegt. V/Hz>> kann als Spannung im Leerlauf und bei Nennfrequenz angenommen werden, wobei das Umkehrgesetz durch eine kurze unabhängige Verzögerung tMin ersetzt werden sollte.
Seite 413: Kühlen
99001068.vsd IEC99001068 V1 DE Abb. 205: Beispiel einer benutzerdefinierten Charakteristik Die Verzögerungen zwischen zwei konsekutiven Punkten, z. B. t3 und t4, erhält man durch linerare Interpolation. Wenn tMax kleiner als z. B. die Verzögerungen t1 und t2 ist, beträgt die tatsächliche Verzögerung tMax.
Seite 414: Übererregungsalarm
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz E f ¤ æ ö relative ------ - ------------- - è ø ¤ Uf fr (Gleichung 128) EQUATION908 V1 DE Wenn auf der Anzeige des HMI (oder mit PCM600 abgelesen) ein Wert geringer als V/Hz = V/Hz>...
Seite 415: Logikdiagramm
M>V/Hz>> Xleak ERROR V/Hz>> M = relative V/Hz als Messwert en05000162.vsd IEC05000162-WMF V1 DE Abb. 206: Ein Logikdiagramm der Übererregungsschutzfunktion. 7.4.2.6 Logikdiagramm IEC05000162 V1 DE Abb. 207: Vereinfachtes Diagramm der OEX-Schutzfunktion Die Vereinfachung des Diagramms entspricht der Vorgehensweise bei der Berechnung von IEEE- und benutzerdefinierten Verzögerungen.
Seite 416: Funktionsblock
1MRK 505 183-UDE B Spannungsschutz 7.4.3 Funktionsblock OEX1- OEXPVPH_24 TRIP START BLOCK ALARM RESET en05000329.vs IEC05000329 V2 DE Abb. 208: OEX-Funktionsblock 7.4.4 Eingangs- und Ausgangssignale Tabelle 234: OEXPVPH Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für 3-phasigen Spannungseingang...
Seite 417 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung TrPulse 0.000 - 60.000 0.001 0.100 Dauer des Auslösesignals (in Sek.) tMin 0.000 - 60.000 0.001 7.000 Minimale Auslöseverzögerung für die abhängige V/Hz-Kurve tMax 0.00 - 9000.00 0.01 1800.00 Maximale Auslöseverzögerung für die...
Seite 418: Technische Daten
Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz 7.4.6 Technische Daten Tabelle 239: Übererregungsschutz (PVPH, 24) Funktion Bereich oder Wert Genauigkeit Ansprechwert (100-180) % von (U ± 1,0 % von U base rated Alarmstufe (50–120) % des Startlevel ± 1,0 % von U bei U ≤...
Seite 419 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz kompensiert werden. Die Spannungsdifferenz wird ausgewertet; wenn sie den Alarmwert UDAlarm oder den Auslösewert UDTrip überschreitet, wird nach Ablauf der unabhängigen Zeitverzögerung tAlarm bzw. tTrip ein Alarmsignal (ALARM) oder Auslösesignal (TRIP) gegeben. Die beiden Dreiphasenspannungsversorgungen werden ebenfalls mithilfe der Unterspannungsparameter U1Low und U2Low überwacht.
Seite 420: Prinzipielles Logikdiagramm Der Spannungsdifferenzfunktion
UDAlarmL1> ALARM UDAlarmL1> U1<L1 tAlarm U1<L2 U1LOW U1<L3 BlkDiffAtULow U2<L1 U2LOW U2<L2 U2<L3 BLOCK en06000382.vsd IEC06000382 V1 DE Abb. 209: Prinzipielles Logikdiagramm der Spannungsdifferenzfunktion 7.5.3 Funktionsblock VDC1- VDCPTOV_60 U3P1 TRIP U3P2 START BLOCK ALARM U1LOW U2LOW UL1DIFF UL2DIFF UL3DIFF en06000528.vsd...
Seite 421 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz 7.5.4 Eingangs- und Ausgangssignale Tabelle 240: VDCPTOV Eingangssignale Name Standard Beschreibung U3P1 GROUP Sammelschienenspannung SIGNAL U3P2 GROUP Kondensatorspannung SIGNAL BLOCK BOOLEAN Blockierung der Funktion Tabelle 241: VDCPTOV Ausgangssignale Name Beschreibung TRIP BOOLEAN Spannungsdifferentialschutz ausgelöst START BOOLEAN Anregung der...
Seite 422 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung tBlock 0.000 - 60.000 0.001 0.000 Rückfallzeit für Unterspannungsblockierung UDAlarm 0.0 - 100.0 Warnschwellwert in % von UBase tAlarm 0.000 - 60.000 0.001 2.000 Zeitverzögerung für Spannungsdifferentialschutz Warnung, in s Tabelle 243: VDCPTOV Gruppeneinstellungen (erweitert)
Seite 423 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz 7.6.2 Arbeitsprinzip Das Auslösen der LOVPTUV-Funktion basiert auf der Messung der Leitungsspannung. Die Funktion verfügt über eine Logik, die automatisch erkennt, ob die Leitung mindestens für tRestore wiederhergestellt wurde, bevor der Timer tTrip gestartet wird. Alle drei Phasenspannungen müssen niedrig sein, bevor das Ausgangssignal TRIP aktiviert wird.
Seite 424 Reset aktivieren >1 & LOV--VTSU tRestore >1 Einstellen aktivieren >1 Leitung mindestens 3 s lang wiederhergestellt de07000089.vsd IEC07000089 V1 DE Abb. 211: Vereinfachtes Diagramm der Schutzfunktion zur Spannungsausfallüberprüfung 7.6.3 Funktionsblock LOV1- LOVPTUV_27 TRIP BLOCK START CBOPEN VTSU en07000039.vsd IEC07000039 V1 DE Abb.
Seite 425 Abschnitt 7 1MRK 505 183-UDE B Spannungsschutz 7.6.4 Eingangs- und Ausgangssignale Tabelle 245: LOVPTUV Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für 3-phasigen Spannungseingang SIGNAL BLOCK BOOLEAN Blockierung CBOPEN BOOLEAN Leistungsschalter geöffnet VTSU BOOLEAN Blockierung durch Spannungswandlerüberwachung Tabelle 246: LOVPTUV Ausgangssignale Name Beschreibung TRIP...
Seite 427 Abschnitt 8 1MRK 505 183-UDE B Frequenzschutz Abschnitt 8 Frequenzschutz Zum Kapitel Dieses Kapitel beschreibt Frequenzschutzfunktionen. Die Funktionsweise, Einstellparameter, Funktionsblocks, Eingangs- und Ausgangssignale sowie technische Daten für jede Funktion sind ebenso in diesem Kapitel enthalten. Unterfrequenzschutz (PTUF, 81) Name Funktionsblock: TUFx- IEC 60617, graphisches Symbol: ANSI-Nummer: 81 IEC 61850, Name des logischen Knotens:...
Seite 428 Abschnitt 8 1MRK 505 183-UDE B Frequenzschutz geringem Spannungsbetrag zu verhindern, kann die Funktion durch eine spannungskontrollierte Blockierung blockiert werden. D. h. wenn die Spannung unter den eingestellten Sollwert für die Blockierungsspannung sinkt, wird die Funktion blockiert und kein Startsignal oder Auslösesignal gegeben. 8.1.2.1 Messprinzip Die Grundschwingung der gemessenen Eingangsspannung wird kontinuierlich...
Seite 429: Spannungsabhängige Zeitverzögerung
Abschnitt 8 1MRK 505 183-UDE B Frequenzschutz 8.1.2.3 Spannungsabhängige Zeitverzögerung Da die Grundfrequenz in einem Energieversorgungssystem überall gleich ist (abgesehen von ein paar Abweichungen bei Stromoberschwingungen), muss ein anderes Kriterium herangezogen werden, um zu entscheiden, wo aufgrund von geringen Frequenzen Maßnahmen ergriffen werden sollen. In vielen Anwendungen dient hierzu das Spannungsniveau, und in dem meisten Fällen ist ein Lastabwurf in Bereichen geringer Spannung vorzuziehen.
Seite 430: Blockierung
Abschnitt 8 1MRK 505 183-UDE B Frequenzschutz IEC05000075 V1 DE Abb. 213: Spannungsabhängige inverse Zeitcharakteristiken für die Unterfrequenzfunktion. Die Zeitverzögerung bis zum Auslösen wird als Funktion der gemessenen Spannung grafisch dargestellt, bzw. für Exponent = 0, 1, 2, 3, 4.
Seite 431 Output f < StartFrequency TimeDlyOperate Logic TRIP TimeDlyReset TRIP 100 ms Comparator RESTORE TimeDlyRestore f > RestoreFreq en05000726.vsd IEC05000726 V1 DE Abb. 214: Schematisches Design der Unterfrequenzfunktion 8.1.3 Funktionsblock TUF1- SAPTUF_81 TRIP BLOCK START BLKTRIP RESTORE BLKREST BLKDMAGN Frequency en06000279.vsd IEC06000279 V1 DE Abb.
Seite 432 Abschnitt 8 1MRK 505 183-UDE B Frequenzschutz 8.1.4 Eingangs- und Ausgangssignale Tabelle 250: SAPTUF Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für 3-phasigen Spannungseingang SIGNAL BLOCK BOOLEAN Blockierung der Funktion BLKTRIP BOOLEAN Blockiersignal BLKREST BOOLEAN Blockierung des Rücksetzungsausgangs Tabelle 251: SAPTUF Ausgangssignale Name Beschreibung TRIP...
Seite 433 Abschnitt 8 1MRK 505 183-UDE B Frequenzschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung Exponent 0.0 - 5.0 Für die Berechnung der Kurvenform des spannungsgesteuerten Zeitgliedes tMax 0.010 - 60.000 0.001 1.000 Maximale Auslösezeit für spannungsgesteuertes Zeitglied tMin 0.010 - 60.000 0.001 1.000 Minimale Auslösezeit für...
Seite 434 Abschnitt 8 1MRK 505 183-UDE B Frequenzschutz Die Funktion kann entweder in Lastabwurfsystemen, Wiederherstellungsschemata usw. oder als Frequenzstufe für Frequenzen unterhalb der Nennfrequenz zur Einleitung der Lastwiederherstellung verwendet werden. Sie ist mit einer Unterspannungsblockierung ausgestattet. Das Auslösen kann aufgrund der Spannungsmessung einer einzelnen Phase, einer Phase-Phase- Spannungsmessung oder einer Mitsystem-Spannungsmessung erfolgen.
Seite 435 BLOCK BLKDMAGN Comparator U < IntBlockLevel Start & Trip Voltage Time integrator Output Logic START START Definite Time Delay Frequency Comparator f > StartFrequency TimeDlyOperate TRIP TimeDlyReset TRIP en05000735.vsd IEC05000735 V1 DE Abb. 216: Schematisches Design der Überfrequenzfunktion Technisches Referenzhandbuch...
Seite 436 Frequenzschutz 8.2.3 Funktionsblock TOF1- SAPTOF_81 TRIP BLOCK START BLKTRIP BLKDMAGN Frequency en06000280.vsd IEC06000280 V1 DE Abb. 217: TOF-Funktionsblock 8.2.4 Eingangs- und Ausgangssignale Tabelle 254: SAPTOF Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für 3-phasigen Spannungseingang SIGNAL BLOCK BOOLEAN Blockierung der Funktion...
Seite 437 Abschnitt 8 1MRK 505 183-UDE B Frequenzschutz 8.2.6 Technische Daten Tabelle 257: Überfrequenzschutz (PTOF, 81) Funktion Bereich oder Wert Genauigkeit Ansprechwert Startfunktion (35.00-75.00) Hz ± 2.0 mHz Auslösezeit Startfunktion 100 ms typischerweise RückfallzeitStartfunktion 100 ms typischerweise Ansprechzeit, unabhängige (0.000-60.000) s ±...
Seite 438 Abschnitt 8 1MRK 505 183-UDE B Frequenzschutz Zeitverzögerung über dem Sollwert bleibt, wird ein Auslösesignal gegeben. Um ein unerwünschtes Auslösen aufgrund einer uneindeutigen Frequenzmessung bei geringem Spannungsbetrag zu verhindern, kann die Funktion durch eine spannungskontrollierte Blockierung blockiert werden. D. h. wenn die Spannung unter den eingestellten Sollwert für die Blockierungsspannung sinkt, wird die Funktion blockiert und kein Startsignal oder Auslösesignal gegeben.
Seite 439 Abschnitt 8 1MRK 505 183-UDE B Frequenzschutz gemessene Frequenz nach der Signalgebung des Ausgangssignals TRIP auf das Niveau entsprechend RestoreFreq zurückgekehrt ist. Wenn tRestore auf 0,000 s eingestellt ist, ist die Wiederherstellungsfunktion deaktiviert und es wird kein Ausgangssignal gegeben. Wenn während der durch die Einstellungen RestoreFreq und tRestore definierten Wiederherstellungsperiode ein neuer negativer Frequenzgradient auftritt, dient die Wiederherstellungsfunktionalität nur der Senkung der Frequenzbedingungen und die Wiederherstellungssequenz ist...
Seite 440 TimeDlyReset [StartFreqGrad>0 TRIP df/dt > StartFreqGrad] Then START 100 ms Frequency Comparator RESTORE TimeDlyRestore f > RestoreFreq en05000835.vsd IEC05000835 V1 DE Abb. 218: Schematisches Design der Frequenzänderungsfunktion 8.3.3 Funktionsblock RCF1- SAPFRC_81 TRIP BLOCK START BLKTRIP RESTORE BLKREST BLKDMAGN en06000281.vsd IEC06000281 V1 DE Abb.
Seite 441 Abschnitt 8 1MRK 505 183-UDE B Frequenzschutz Tabelle 259: SAPFRC Ausgangssignale Name Beschreibung TRIP BOOLEAN Auslösesignal für Frequenzgradientenfunktion START BOOLEAN Ansprechsignal für Frequenzgradient RESTORE BOOLEAN Freigabe des Signals zur Lastwiederherstellung BLKDMAGN BOOLEAN Blockieranzeige wegen zu niedriger Amplitude. 8.3.5 Einstellungsparameter Tabelle 260: SAPFRC Gruppeneinstellungen (basis) Name Anzeigenbereich...
Seite 443: Allgemeine Strom- Und Spannungsbasierte
Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Abschnitt 9 Multifunktionsschutz Zum Kapitel In diesem Kapitel wird der Multifunktionsschutz sowie die allgemeine strom- und spannungsbasierte Schutzfunktion beschrieben. Die Funktionsweise, Einstellparameter, Funktionsblocks, Eingangs- und Ausgangssignale sowie technische Daten für jede Funktion sind ebenso in diesem Kapitel enthalten. Allgemeine strom- und spannungsbasierte Schutzfunktion (GAPC) Name Funktionsblock: GFxx-...
Seite 444: Unbeabsichtigtes Zuschalten Des Generators
Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz 9.1.1.1 Unbeabsichtigtes Zuschalten des Generators Wenn der Generator außer Betrieb genommen und in einen Stillstand versetzt wird, besteht das Risiko, dass der Leistungsschalter des Generators überschlägt oder versehentlich geschlossen wird. Um Beschädigungen an Generator und Turbine zu vermeiden, ist es besonders wichtig, im Fall einer unbeabsichtigten Zuschaltung des Generators eine sehr schnelle Auslösevorrichtung bereit zu haben.
Seite 445 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Sollwert für den Parameter Kommentar CurrentInput Phase1-Phase2 Die GF-Funktion misst den intern als Vektordifferenz zwischen dem Stromzeiger von Phase L1 und dem Stromzeiger von Phase L2 (d. h. ) berechneten Stromzeiger. Phase2-Phase3 Die GF-Funktion misst den intern als Vektordifferenz zwischen dem Stromzeiger von Phase L2 und dem Stromzeiger von Phase L3 (d.
Seite 446: Bezugsgrößen Für Die Gf-Funktion
Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Sollwert für den Parameter Kommentar VoltageInput Phase2-Phase3 Die GF-Funktion misst den intern als Vektordifferenz zwischen dem Spannungszeiger der Phase L2 und dem Spannungszeiger der Phase L3 (d. h. U ) berechneten Spannungszeiger. Phase3-Phase1 Die GF-Funktion misst den intern als Vektordifferenz zwischen dem Spannungszeiger der Phase L3 und dem Spannungszeiger der Phase L1 (d.
Seite 447: Eingebaute Überstromschutzstufen
Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Nennphasenstrom des geschützten Objekts in Ampere, wenn der gemessene Strom wie in Tabelle dargestellt aus 1 bis 9 ausgewählt wurde. Nennphasenstrom des geschützten Objekts in Ampere multipliziert mit √3 (d. h. 1,732 x Iphase), wenn der gemessene Strom wie in Tabelle dargestellt aus 10 bis 15 ausgewählt wurde.
Seite 448 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz gemessenen Spannungszeiger (siehe Tabelle 263) geschehen. Hinsichtlich der Schutzfunktionsterminologie bedeutet dies, dass die PGPF-Funktion durch Aktivierung dieser eingebauten Funktionalität gerichtet werden kann. In dem Fall wird die Überstromschutzstufe nur ausgelöst, wenn der Stromfluss der eingestellten Richtung (d.
Seite 449 RCADir I=3Io Ipickup ROADir Region Betrieb mta line en05000252.vsd IEC05000252 V1 DE Abb. 220: Richtungsentscheidungsprinzip I & U der GF-Funktion wobei: RCADir -75° beträgt, ROADir 50° beträgt. Das zweite Prinzip, im Parametereinstellungswerkzeug auch "IcosPhi&U" genannt, überprüft, dass: • das Produkt aus I · cos(Φ) größer ist als der eingestellte Ansprechwert, wobei Φ...
Seite 450 ROADir I=3Io Region Betrieb mta line en05000253.vsd IEC05000253 V1 DE Abb. 221: Richtungsentscheidungsprinzip für die GF-Funktion, IcosPhi&U wobei: RCADir -75° beträgt, ROADir 50° beträgt. Es wird darauf hingewiesen, dass mithilfe einer Parametereinstellung entschieden werden kann, wie die Richtungsentschiedung sich verhalten soll, wenn der Betrag des gemessenen Spannungszeigers unter den eingestellten Wert sinkt.
Seite 451 ULowLimit_OC1 UHighLimit_OC1 Betrag ausgewählte Spannung de05000324.vsd IEC05000324 V1 DE Abb. 222: Beispiel für Ansprechwertänderung des Stroms in Stufe OC1 als Funktion des gemessenen Spannungsbetrags im Betriebsmodus Slope • Spannungsgesteuerter Überstrom (wenn der Einstellungsparameter VDepMode_OC1=Step= Stufe) den Wert = der Stufe hat)
Seite 452: Stromstabilisierung
IsetLow atan(RestrCoeff) Zurückhalten en05000255.vsd IEC05000255 V1 DE Abb. 224: Stromansprechwertänderung mit Stromstabilisierung Diese Funktionalität verhindert lediglich, dass die Überstromstufe startet, wenn der Betrag der gemessenen Stromgröße kleiner ist als der eingestellte Prozentwert für den Stabilisierungsstrombetrag. Sie beeinflusst allerdings nicht den Ansprechstromwert für die Berechnung der Auslösezeiten für IDMT (Inverse)-...
Seite 453: Eingebaute Überspannungsschutzstufen
Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Startsignal löst die unabhängige Zeitverzögerung mit eingestellter Zeitverzögerung aus. Wenn das Startsignal den Wert Eins länger als für die Dauer der eingestellten Zeitverzögerung inne hat, setzt die Unterstromstufe das Auslösesignal ebenfalls auf Eins. Ein Rückfall von Startsignal und Auslösesignal kann entsprechend der Einstellung entweder unverzögert oder zeitverzögert erfolgen.
Seite 454 TROC1 TROV1 ³1 TRUV1 BLKOC1 en06000497.vsd IEC06000497 V1 DE Abb. 225: Konfiguration der Funktion bei unbeabsichtigter Zuschaltung Tabelle zeigt, wie die Einstellung der allgemeinen Strom- und Spannungsfunktion (typische Werte) vorgenommen wird. Tabelle 266: Einstellung der allgemeinen Strom- und Spannungsfunktion Gemessene Größe Ansprechvermögen in %...
Seite 455 Festlegung des Stromes und der Spannung, der/die an die Ausgewählte Spannung eingebauten Schutzelemente angelegt werden soll Auswahl Spannung Strom Ausgewählter Stabilisierungsstrom Auswahl Stabilisierungs Strom de05000169.vsd IEC05000169 V1 DE Abb. 226: Verarbeitung von gemessenen Strömen im IED für die PGPF-Funktion Technisches Referenzhandbuch...
Seite 456 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Abbildung zeigt die interne Verarbeitung von gemessenen Strömen beim Multifunktionsschutz. Die folgenden Ströme und Spannungen dienen als Eingangsgrößen für den Multifunktionsschutz. Sie werden in Ampere und Kilovolt angegeben. Momentane Werte (Abtastwerte) von Strömen & Spannungen vom Eingangswert eines Dreiphasenstroms und einer Dreiphasenspannung.
Seite 457 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz CURRENT TRUC1 Beschränkung der 2. harmonischen Ausgewählter Strom Oberwelle STUC2 TRUC2 Beschränkung der 2. harmonischen Oberwelle STOC1 TROC1 Beschränkung der 2. harmonischen BLK2ND Ausgewählter ≥1 Oberwelle Stabilisierungsstrom Stromstabilisierung DIROC1 Richtungsabhängigkeit Spannungssteuerung/ -stabilisierung STOC2 TROC2 Beschränkung der 2.
Seite 458: Hauptlogikdiagramm Der Pgpf-Funktion Für Eingebaute Schutzelemente
Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Abb. 227: Hauptlogikdiagramm der PGPF-Funktion für eingebaute Schutzelemente Die in Abbildung dargestellte Logik kann wie folgt zusammengefasst werden: Die ausgewählten Ströme und Spannungen werden an eingebaute Schutzvorrichtungen weitergegeben. Jedes Schutzelement und jede Stufe entscheidet unabhängig über den Status der Ausgangssignale START und TRIP.
Seite 459 TRUC1 b>a StartCurr_UC1 Operation_UC1=On STUC1 Bin input: BLKUC1 en05000750.vsd IEC05000750 V1 DE Abb. 229: Vereinfachte Darstellung eines internen Logikdiagramms für die eingebaute erste Unterstromstufe UC1 (die Stufe UC2 verfügt über dieselbe Logik) DEF Zeit BLKTROV1 gewählt TROV1 Ausgewählt Spannung a>b...
Seite 460 STUV1 StartVolt_UV1 Inverse Operation_UV1=On Inverse Zeit gewählt BLKUV1 en05000752.vsd IEC05000752 V1 DE Abb. 231: Vereinfachte Darstellung eines internen Logikdiagramms für die eingebaute erste Unterspannungsstufe UV1 (die Stufe UV2 verfügt über dieselbe Logik) 9.1.3 Funktionsblock GF01- CVGAPC TRIP TROC1 BLOCK...
Seite 461 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz 9.1.4 Eingangs- und Ausgangssignale Tabelle 267: CVGAPC Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für Spannungseingang SIGNAL BLOCK BOOLEAN Blockierung der Funktion BLKOC1 BOOLEAN Blockierung der Überstromfunktion OC1 BLKOC1TR BOOLEAN Auslöseblockierung der Überstromfunktion OC1...
Seite 462 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Name Beschreibung TRUV1 BOOLEAN Auslösesignal von Unterspannungsfunktion UV1 TRUV2 BOOLEAN Auslösesignal von Überspannungsfunktion UV2 START BOOLEAN Generalanregung STOC1 BOOLEAN Anregung der Überstromfunktion OC1 STOC2 BOOLEAN Anregung der Überstromfunktion OC2 STUC1 BOOLEAN Anregung der Unterstromfunktion UC1 STUC2 BOOLEAN Anregung der Unterstromfunktion UC2...
Seite 463 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung VoltageInput MaxPh Wahl der Spannung, die in der Funktion benutzt wird Mitsystem -Gegensystem -3*Nullsystem MaxPh MinPh UnsymPh L1-L2 L2-L3 L3-L1 MaxPh-Ph MinPh-Ph UnsymPh-Ph UBase 0.05 - 2000.00 0.05 400.00 Bezugsspannung...
Seite 464 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung tDef_OC1 0.00 - 6000.00 0.01 0.50 UMZ Zeitverzögerung der OC1 k_OC1 0.05 - 999.00 0.01 0.30 Zeitmultiplikator für AMZ-Kennlinie für tMin_OC1 0.00 - 6000.00 0.01 0.05 minimale Auslösezeit AMZ Kennlinien für VCntrlMode_OC1 Spgs.
Seite 465 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung tMin_OC2 0.00 - 6000.00 0.01 0.05 Minimale Auslösezeit AMZ Kennlinien für VCntrlMode_OC2 Spgs. kontr. Betriebsart für spannungsgesteuerte Bin. kontr. Überstromfunktion OC2 Volt/Input control VDepMode_OC2 Stufe Stufe Spannungsgesteuerte Betriebsart für Rampe OC2 (Stufe, Rampe) VDepFact_OC2...
Seite 466 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung StartVolt_OV1 2.0 - 200.0 150.0 Schwellwert für Überspannungsfunktion von OV1 in % von UBase CurveType_OV1 Auswahl der Auslösecharakteristik für AMZ-Kennlinie A AMZ-Kennlinie B AMZ-Kennlinie C Prog. AMZ-Kennl. tDef_OV1 0.00 - 6000.00 0.01...
Seite 467 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung CurveType_UV2 Auswahl der Auslösekennlinie für UV2 AMZ-Kennlinie A AMZ-Kennlinie B Prog. AMZ-Kennl. tDef_UV2 0.00 - 6000.00 0.01 1.00 Auslöseverzögerung in Sek. bei UMZ- betriebart von UV2 tMin_UV2 0.00 - 6000.00 0.01 0.05...
Seite 468 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung A_OC2 0.000 - 999.000 0.001 0.140 Parameter A für benutzerdefinierte Kennlinie für OC2 B_OC2 0.000 - 99.000 0.001 0.000 Parameter B für benutzerdefinierte Kennlinie für OC2 C_OC2 0.000 - 1.000 0.001 1.000...
Seite 469 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Name Anzeigenbereich Einheit Stufe Standard Beschreibung ResCrvType_UV1 Unverzögert Unverzögert Auswahl der Rückfallkennlinie für UV1 Positiver Integrator PlusMinus Integrator tResetDef_UV1 0.00 - 6000.00 0.01 0.00 Rückfallzeit in Sek. für UMZ-kennlinie von UV1 tResetIDMT_UV1 0.00 - 6000.00 0.01 0.00 Rückfallzeit in Sek.
Seite 470 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz 9.1.6 Technische Daten Tabelle 271: Allgemeine strom- und spannungsbasierte Schutzfunktion (GAPC) Funktion Bereich oder Wert Genauigkeit Messstromeingang phase1, phase2, phase3, PosSeq, NegSeq, 3*ZeroSeq, MaxPh, MinPh, UnbalancePh, phase1-phase2, phase2- phase3, phase3-phase1, MaxPh-Ph, MinPh-Ph, UnbalancePh-Ph Basisstrom (1 - 99999) A Messspannungseingang...
Seite 471 Abschnitt 9 1MRK 505 183-UDE B Multifunktionsschutz Funktion Bereich oder Wert Genauigkeit Auslösezeit, Start 25 ms typischerweise bei 0 bis Überspannung 2 x U Rückfallzeit Start 25 ms typischerweise bei 2 bis Überspannung 0 x U Auslösezeit, Start 25 ms typischerweise bei 2 bis Unterspannung 0 x U Rückfallzeit Start...
Seite 473 Abschnitt 10 1MRK 505 183-UDE B Sekundärsystemüberwachung Abschnitt 10 Sekundärsystemüberwachung Über dieses Kapitel Dieses Kapitel beschreibt Funktionen wie Stromkreisüberwachung und Spannungswandlerüberwachung. Die Funktionsweisen, ihre Einstellparamenter, Funktionsblöcke, Eingangs- und Ausgangssignale und technische Daten sind in jeder Funktion enthalten. 10.1 Stromkreisüberwachung (RDIF) Name Funktionsblock: CCSx- IEC 60617, graphisches Symbol: ANSI-Nummer:...
Seite 474 Fall bleiben FAIL und ALARM 1 s lang aktiviert, nachdem der AND-Baustein zurückgefallen ist. Dies verhindert ungewünschte Aufhebung der Blockierung, wenn Phasenstromüberwachungselement(e) z.B. während eines Fehlers aktiviert sind. IEC05000463 V1 DE Abb. 233: Vereinfachtes Logikdiagramm für die Stromkreisüberwachung Die Auslösecharakteristik ist pronzentual stabilisiert, siehe Abbildung 234. Technisches Referenzhandbuch...
Seite 475: Ein- Und Ausgangssignale
1MRK 505 183-UDE B Sekundärsystemüberwachung IEC99000068 V1 DE Abb. 234: Auslösecharakteristiken Aufgrund der Formeln für die verglichenen Achsen |SIPhase | - |I ref | bzw. |S I Phase | + | I ref | kann die Steilheit nicht über 2 sein.
Seite 476 Abschnitt 10 1MRK 505 183-UDE B Sekundärsystemüberwachung Tabelle 273: CCSRDIF Ausgangssignale Name Beschreibung FAIL BOOLEAN Erkennung eines Stromkreis-Fehlers ALARM BOOLEAN Alarm für Fehler im Strompfad 10.1.5 Einstellparameter Tabelle 274: CCSRDIF Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Aus / Ein IBase 1 - 99999 3000...
Seite 477 Abschnitt 10 1MRK 505 183-UDE B Sekundärsystemüberwachung Spannungswandler und dem Gerät zu blockieren, um ansonsten auftretende Fehlauslösungen zu vermeiden. Die Spannungswandlerüberwachungfunktion verfügt im Prinzip über zwei verschiedene Algorithmen, basierend auf Gegensystem und Nullsystem sowie einem zusätzlichen Differenzspannungs- und Differenzstromalgorithmus. Der Gegensystemerkennungsalgorithmus wird für Geräte empfohlen, die in isolierten oder hochohmig geerdeten Netzen verwendet werden.
Seite 478 Abschnitt 10 1MRK 505 183-UDE B Sekundärsystemüberwachung Ausgangssignal BLKZ wird auch aktiviert, wenn die interne Leitung-Aus- Erkennung nicht gleichzeitig aktiviert ist. Wenn das Signal fuseFailDetected (Spannungswandlerüberwachung angesprochen) mehr als 5 Sekunden anhält und die Phasenspannungen gleichzeitig unterhalb des Sollwerts UPh> liegen und der Einstellparameter ISealIn auf Ein steht, aktiviert die Funktion die Ausgangssignale 3PH, BLKU und BLKZ.
Seite 479 Abschnitt 10 1MRK 505 183-UDE B Sekundärsystemüberwachung IEC06000394 V1 DE Abb. 236: Vereinfachtes Logikdiagramm für die Sicherungsausfallüberwachungsfunktion, Nullsystem basiert Ein- und Ausgangssignale Die Ausgangssignale 3PH, BLKU und BLKZ können in den folgenden Zuständen blockiert werden: Technisches Referenzhandbuch...
Seite 480 Abschnitt 10 1MRK 505 183-UDE B Sekundärsystemüberwachung • Der Eingang BLOCK ist aktiviert • Der Eingang BLKTRIP wird aktiviert und gleichzeitig ist das interne Signal fufailStarted nicht aktiv • Die Betriebsartenauswahl OpMode wird auf Off gesetzt. • Das Gerät ist im TEST-Status (TEST-ACTIVE ist hoch) und die Funktion wurde von der HMI (BlockFUSE=Yes) blockiert Das Eingangssignal BLOCK ist ein Allzweck-Blockiersignal der Spannungswandlerüberwachungsfunktion.
Seite 481 Abschnitt 10 1MRK 505 183-UDE B Sekundärsystemüberwachung Der Ausgang BLKU kann benutzt werden, um die spannungsbezogenen Messfunktionen (Unterspannungsschutz, Synchro-Check usw.) zu blockieren, mit Ausnahme des Impedanzschutzes. Der Funktionsausgang BLKZ kann zum Blockieren der Impedanzschutzfunktion benutzt werden. Der BLKZ wird nur aktiviert, wenn die interne Leitung-Aus-Erkennung nicht gleichzeitig aktiviert ist.
Seite 482: Gegen- Und Nullsystem-Algorithmus
Abschnitt 10 1MRK 505 183-UDE B Sekundärsystemüberwachung Es gibt zwei Bedingungen zur Aktivierung des internen STDU-Signals und zum Einstellen des Signalspeichers: • Der Betrag von ΔU ist höher, als die entsprechende Einstellung DU> und ΔI ist unterhalb der Einstellung DI> in jeder Phase, gleichzeitig ist der Leistungsschalter geschlossen (CBCLOSED = 1) •...
Seite 483: Erkennung Von Spannungsfreiheit
Das 200 ms Rückfallzeitglied verlängert den spannungsfreien Zustand nach Zuschaltung der Leitung, um die Blockierung des Distanzschutzes bei ungleicher Polschliessung zu verhindern. 10.2.3 Funktionsblock FSD1- SDDRFUF BLKZ BLKU BLOCK CBCLOSED DLD1PH MCBOP DLD3PH DISCPOS BLKTRIP en05000700.vsd IEC05000700 V2 DE Abb. 237: FSD-Funktionsblock Technisches Referenzhandbuch...
Seite 484 Abschnitt 10 1MRK 505 183-UDE B Sekundärsystemüberwachung 10.2.4 Ein- und Ausgangssignale Tabelle 277: SDDRFUF Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für 3-phasigen Spannungseingang SIGNAL BLOCK BOOLEAN Blockierung der Funktion CBCLOSED BOOLEAN Aktiv, wenn Leistungsschalter geschlossen ist MCBOP BOOLEAN Aktiv, wenn Spannungswandlerschutzschalter...
Seite 485 Abschnitt 10 1MRK 505 183-UDE B Sekundärsystemüberwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung OpDUDI Funktion Änderungserkennung Aus/Ein DU> 1 - 100 Schwellwert für Spannungsänderungserkennung in % von UBase DI< 1 - 100 Schwellwert für Stromänderungserkennung in % von IBase UPh> 1 - 100 Schwellwert für Leiterspannung in % von UBase...
Seite 487: Abschnitt 11 Control (Steuerung)
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Abschnitt 11 Control (Steuerung) Über dieses Kapitel Dieses Kapitel beschreibt die Steuerungsfunktionen. Die Funktionsweisen, ihre Einstellparamenter, Funktionsblöcke, Eingangs- und Ausgangssignale und technische Daten sind in jeder Funktion enthalten. 11.1 Synchronisierung, Synchronüberprüfung (Synchrocheck) und Zuschaltüberprüfung (Energizing Check) (RSYN, 25) Name Funktionsblock: SYNx- IEC 60617, graphisches Symbol:...
Seite 488: Standard-Funktionalität
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Schlupffrequenzen benutzt, die gröβer sind, als jene für den Synchrocheck und niedriger, als die einzustellende Maximalgrenzwert der Synchronisierfunktion. 11.1.2 Funktionsprinzip 11.1.2.1 Standard-Funktionalität Die Synchrocheck-Funktion misst die Zustände über den Leistungsschalter und vergleicht sie mit den eingestellten Grenzwerten. Das Freigabesignal wird nur gegeben, wenn alle gemessenen Größen zur gleichen Zeit innerhalb ihrer eingestellten Grenzwerte liegen.
Seite 489: Synchronisieren
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Dies geschieht mit einer Einstellung, die die Leitungsspannung hochskaliert, die gleich der Sammelschienenspannung ist. Wenn die Funktion auf OperationSC = On gesetzt wird, beginnt der Messvorgang. Die Funktion vergleicht die Werte der Sammelschienen- und Leitungsspannung mit den eingestellten Werten für UHighBusSC und UHighLineSC Sind beide Seiten höher, als die eingestellten Schwellen, werden die gemessenen Werte mit den eingestellten Grenzwerten auf Frequenz-, Phasenwinkel- und...
Seite 490: Zuschaltüberprüfung ( Energizing Check )
PhaseDiff < 15 deg PhaseDiff=closing angle en06000636.vsd IEC06000636 V1 DE Abb. 238: Vereinfachtes Logikdiagramm für die Synchronisationsfunktion Zuschaltüberprüfung ( Energizing Check ) Spannungswerte werden zentral im Gerät gemessen und sind für die Auswertung durch die Synchrocheck-Funktion verfügbar. Wenn die Sammelschienenspannung als Phase-Phase und die Leitungsspannung als phase-neutral (oder entgegengesetzt) angeschlossen ist, muss dies ausgeglichen werden.
Seite 491 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Einstellung, die die Leitungsspannung auf eine Stufe hochskaliert, die gleich der Sammelschienenspannung ist. Die Funktion misst die Spannungen auf der Sammelschiene und der Leitung, um zu überprüfen, ob diese spannungsführend sind oder nicht. Dies wird durch Vergleich der Sollwerte UHighBusEnerg und ULowBusEnerg für Sammelschienen- Zuschaltung und UHighBusEnergund ULowBusEnerg für Leitungs-Zuschaltung durchgeführt.
Seite 492 FRDIFFME frequencyDifferenceValue phaseAngleDifferenceValue en07000114.vsd IEC07000114 V1 DE Abb. 239: Vereinfachtes Logikdiagramm für die Synchrocheck-Function Spannungswahl Das Spannungsauswahlmodul, das auch die Überwachung der Spannungswandlersicherungsautomaten umfasst, ist ein grundlegender Teil der Synchrocheck-Funktion und bestimmt die in der Synchrocheck- und Energizing Check Funktionen benutzten Messwerte. Dies umfasst die Auswahl entsprechender Leitungs- und Sammelschienenspannungen und Sicherungsautomaten.
Seite 493: Spannungskreisüberwachung
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Bei den Trenner-Positionen ist es ratsam (Öffner) a und (Schließer) b Kontakte zu verwenden, um die Offen und Geschlossen Positionen der Trenner bereitzustellen, aber es ist natürlich auch möglich einen Inverter für eine der Positionen zu verwenden. Spannungskreisüberwachung Externe Signale der Spannungskreisüberwachung oder Signale der Spannungswandlersicherungsautomaten werden über Binäreingängen Funktion...
Seite 494: Spannungswahl Für Eine 1 1/2Ls-Einrichtung
ULN1OK ULN1FF BLOCK en05000779.vsd IEC05000779 V1 DE Abb. 240: Logikdiagramm für die Spannungsauswahlfunktion eines Einzel- Leistungsschalters mit Doppel-Sammelschienen Spannungswahl für eine 1 1/2LS-Einrichtung Beachten Sie, dass bei 1½ -Schemata zwei Synchrocheck-Funktionen im IED verwendet werden müssen (drei für zwei IEDs in einem ganzen Feld). Weiter unten wird das Schema für einen Sammelschienenschalter und die Tie-Schalter...
Seite 495 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) verbunden. Vier verschiedene Ausgangskombinationen sind möglich: Sammelschiene zu Sammelschiene, Sammelschiene zu Leitung, Leitung zu Sammelschiene und Leitung zu Leitung. • Die Spannung an Leitung 1 wird gewählt, wenn der Trenner an Leitung 1 geschlossen ist.
Seite 496 B2QOPEN B2QCLD line1Voltage lineVoltage line2Voltage bus2Voltage UB1OK UB1FF UB2OK selectedFuseOK UB2FF USELFAIL ULN1OK ULN1FF ULN2OK ULN2FF BLOCK en05000780.vsd IEC05000780 V1 DE Abb. 241: Vereinfachtes Logikdiagramm für die Spannungswahlfunktion für einen Leistungsschalter in einer 1 1/2 Leistungsschalter Anordnung. Technisches Referenzhandbuch...
Seite 497 ULN1OK ULN1FF ULN2OK ULN2FF BLOCK en05000781.vsd IEC05000781 V1 DE Abb. 242: Vereinfachtes Logikdiagramm für die Spannungswahlfunktion für einen Tie-Leistungsschalter in einer 1 1/2 Leistungsschalter Anordnung. 11.1.3 Funktionsblock Der Synchrocheck-Funktionsblock wird in gezeigt. Tabellen, die Eingänge, Ausgänge und Einstellparameter für diese Funktion beschreiben, werden in den folgenden Abschnitten des Dokumentes aufgeführt.
Seite 498: Ein- Und Ausgabesignale
TSTSYNCH FRDIFFM TSTSC PHDIFFM TSTENERG UDIFFME AENMODE FRDIFFME MENMODE PHDIFFME MODEAEN MODEMEN en06000534.vsd IEC06000534 V1 DE Abb. 243: SYN-Funktionsblock 11.1.4 Ein- und Ausgabesignale Tabelle 281: SESRSYN Eingangssignale Name Standard Beschreibung U3PBB1 GROUP Gruppensignal für Spannungseingang SIGNAL Sammelschiene 1 U3PBB2 GROUP Gruppensignal für Spannungseingang...
Seite 499 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung B2QOPEN BOOLEAN Leistungsschalter oder Trenner an Sammelschiene 2 offen B2QCLD BOOLEAN Leistungsschalter oder Trenner an Sammelschiene 2 geschlossen LN1QOPEN BOOLEAN Leistungsschalter oder Trenner am Abgang 1 offen LN1QCLD BOOLEAN Leistungsschalter oder Trenner am Abgang 1 geschlossen LN2QOPEN...
Seite 500 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Beschreibung LN1SEL BOOLEAN Abgang 1 selektiert LN2SEL BOOLEAN Abgang 2 selektiert SYNPROGR BOOLEAN Synchronisierung läuft SYNFAIL BOOLEAN Synchronisieren fehlgeschlagen UOKSYN BOOLEAN Spannungsamplitude für Synchronisieren ausserhalb der Grenzen UDIFFSYN BOOLEAN Spannungsdifferenz für Synchronisieren ausserhalb der Grenzen FRDIFSYN BOOLEAN...
Seite 501 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.1.5 Einstellparameter Tabelle 283: SESRSYN Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus SelPhaseBus1 Phase für Sammelschiene 1 selektieren L1-L2 L2-L3 L3-L1 SelPhaseBus2 Phase für Sammelschiene 2 selektieren L1-L2 L2-L3 L3-L1...
Seite 502 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Anzeigenbereich Einheit Stufe Standard Beschreibung tClosePulse 0.050 - 60.000 0.001 0.200 Dauer des Schliessimpulses des Leistungsschalters tMaxSynch 0.00 - 6000.00 0.01 600.00 Setzt Synchrocheck zurück wenn kein Schliessen erfolgt ist tMinSynch 0.000 - 60.000 0.001 2.000...
Seite 503 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Anzeigenbereich Einheit Stufe Standard Beschreibung UMaxEnerg 50.0 - 180.0 115.0 Maximale Spannung für Energizing in % von Ubase tAutoEnerg 0.000 - 60.000 0.001 0.100 Zeitverzögerung für Energizing Check Auto tManEnerg 0.000 - 60.000 0.001 0.100 Zeitverzögerung für Energizing Check...
Seite 504 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.2 Wiedereinschaltautomatik (RREC, Name Funktionsblock: ARx-- IEC 60617, graphisches Symbol: ANSI-Nummer: 79 IEC 61850, Name des logischen Knotens: O->I SMBRREC SYMBOL-L V1 DE 11.2.1 Einführung Die Wiedereinschalt-Funktion gestattet schnelles und/oder langsames automatisches Wiedereinschalten für Einzel- oder Mehrfach-Leistungsschalter- Anwendungen.
Seite 505: Auswahl Des Automatischen Wiedereinschaltungsmodus
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Wenn die Funktion auf Ein steht und betriebsbereit ist, wird der Ausgang SETON aktiviert (hoch). Andere Eingangsbedingungen wie CBPOS und CBREADY müssen auch erfüllt sein. An diesem Punkt wird die automatische WE vorbereitet, um den WE-Zyklus zu starten und das Ausgangssignal READY am AR- Funktionsblock wird aktiviert (hoch).
Seite 506 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Die Logik zum aktivieren der WE und das Starten der WE wird in Abbildung gezeigt. Das Folgende sollte beachtet werden. • Einstellung Betrieb kann auf Aus, Externe Strg oder EIN gestellt werden. Externe Strg bietet die Möglichkeit die WE durch einen externen Schalter oder über die Kommunikation von einem externen Leitsystem Ein-und Aus zu schalten.
Seite 507 Blocking conditions Inhibit condistions count 0 en05000782.vsd IEC05000782 V1 DE Abb. 244: WEAus/Ein und Start 11.2.2.5 Steuerung der Pausenzeit bei WE für Zyklus 1 Es ist möglich bis zu vier verschiedene Zeiteinstellungen für den ersten WE Zyklus und eine Verlängerungszeit. Es gibt getrennte Einstellungen für ein-, zwei- und dreiphasige WE Pausenzeiten, t1 1Ph, t1 2Ph, t1 3Ph.
Seite 508: Wiedereinschaltprüfungen Und Das Erholungszurückstellzeitglied
Langer Dauer (block AR) en05000783.vsd IEC05000783 V1 DE Abb. 245: Steuerung der verlängerten Pausenzeit bei WE und Impulserkennung bei langer Auslösung Wiedereinschaltprüfungen und das Erholungszurückstellzeitglied Ist die Pausenzeit während der automatischen Wiedereinschaltung abgelaufen, müssen bestimmte Bedingungen erfüllt werden, bevor der LS-Schliessen Befehl gegeben wird.
Seite 509 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Zweiphasenwiedereinschaltung und bei Dreiphasenschnellwiedereinschaltung die durch STARTHS gestartet werden, erfolgt kein Synchrocheck und der Status des SYNC-Eingangs wird nicht beachtet. Durch Auswahl von CBReadyType = CO (LS bereit für Schliessen-Öffnen Sequenz) wird auch die Bereitschaft des Leistungsschalters überprüft, bevor der LS- Schliessen Befehl erteilt wird.
Seite 510 Sperre INHIBIT en05000784.vsd IEC05000784 V1 DE Abb. 246: Wiedereinschalt- Sperr- und Blockierzeitglieder Taktung des LS-Schliessen Befehls Der LS-Schliessen Befehl CLOSECB ist ein Impuls mit einer Dauer die vom Parameter tPulse fesgelegt wird. Bei Leistungsschaltern ohne Anti-Pumpfunktion kann die Unterbrechung des Schliessimpulses, wie unten beschrieben, angewendet...
Seite 511 RSTCOUNT **) nur wenn "CutPulse" = EIN de05000785.vsd IEC05000785 V1 DE Abb. 247: Taktung von Schliessbefehl und Betrieb der Funktionszähler Vorrübergehender Fehler Nach dem Wiedereinschaltbefehl beginnt das Erholungs-zeitglied tReclaim für die eingestellte Zeit zu laufen. Erfolgt innerhalb dieser Zeit keine Auslösung, wird die automatische Wiedereinschaltung zurückgesetzt.
Seite 512: Signal Permanenter Fehler Und Wiedereinschaltung Nicht Erfolreich
CBPOS CBclosed eno5000786.vsd IEC05000786 V1 DE Abb. 248: Ausgabe des Signals UNSUCCL, nicht erfolgreiche Wiedereinschaltung Automatische Fortsetzung der Wiedereinschaltsequenz Die automatische Wiedereinschaltfunktion kann so programmiert werden, dass zu den folgenden Wiedereinschaltzyklen (falls gewählt) weitergegangen wird, selbst wenn die Anregung nicht von den Schutzfunktionen empfangen werden, aber der Schalter immer noch nicht geschlossen ist.
Seite 513: Anregung Der Wiedereinschaltung Durch Die Information Ls Offen
START en05000787.vsd IEC05000787 V1 DE Abb. 249: Automatische Fortsetzung von Zyklus 2 bis 5 Anregung der Wiedereinschaltung durch die Information LS offen Will ein Anwender eine automatische Wiedereinschaltung durch die LS offen Stellung (Schalterfall) anstatt durch Schutzauslösungssignale starten bietet die Funktion auch diese Möglichkeit.
Seite 514 START STARTHS start ³1 100 ms 100 ms en05000788.vsd IEC05000788 V1 DE Abb. 250: Taktung des Starteingangs bei "StartByCBOpen=On" 11.2.2.7 Zeitsequenzdiagramme Einige Beispiele der Auslösung interner und externer Signale bei typischen Übergangsfehlern und dauerhaften Fehlern werden in Abbildungen gezeigt. Fault...
Seite 515 CB POS Closed Open Open CB READY START (Trip) TR3P SYNC READY INPROGR 3PT1 t1 3Ph 3PT2 t2 3Ph tReclaim ACTIVE CLOSE CB tPulse tPulse PREP3P UNSUCCL Time en04000197.vsd IEC04000197 V1 DE Abb. 252: Dauerhafter Fehler. Dreiphaige-Auslösung. Einphasige WE Technisches Referenzhandbuch...
Seite 516 AR01-CBCLOSED AR01-CBREADY(CO) AR01-START AR01-TR3P AR01-SYNC AR01-READY AR01-INPROGR AR01-1PT1 AR01-T1 AR01-T2 AR01-CLOSECB AR01-P3P AR01-UNSUC tReclaim en04000198.vsd IEC04000198 V1 DE Abb. 253: Dauerhafter Fehler. Programmiere 1/2/3ph, einphasige einmalige Kurzunterbrechung Fault AR01-CBCLOSED AR01-CBREADY(CO) AR01-START AR01-TR3P AR01-SYNC AR01-READY AR01-INPROGR AR01-1PT1 AR01-T1 AR01-T2 AR01-CLOSECB AR01-P3P...
Seite 517: Ein- Und Ausgangssignale
COUNT1P RSTCOUNT COUNT2P MODEINT COUNT3P1 COUNT3P2 COUNT3P3 COUNT3P4 COUNT3P5 COUNTAR MODE en06000189.vsd IEC06000189 V1 DE Abb. 255: AR-Funktionsblock 11.2.4 Ein- und Ausgangssignale Tabelle 285: SMBRREC Eingangssignale Name Standard Beschreibung BOOLEAN Schaltet die Wiedereinschaltung ein BOOLEAN Schaltet die Wiedereinschaltung aus BLKON...
Seite 518 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung TR3P BOOLEAN Signal zur Wiedereinschaltung, dass eine 3- phasige Auslösung stattgefunden hat THOLHOLD BOOLEAN Setzt die Wiedereinschaltung in Warteschleife CBREADY BOOLEAN LS muss für einen CO/OCO-Zyklus bereit sein um die Wiedereinschaltung zu starten CBPOS BOOLEAN LS Position (Geschlossen/offen)
Seite 519 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Beschreibung COUNT1P INTEGER Zählt die Anzahl 1-phasiger Wiedereinschaltungen COUNT2P INTEGER Zählt die Anzahl 2-phasiger Wiedereinschaltungen COUNT3P1 INTEGER Zählt die Anzahl 3-phasiger Wiedereinschaltungen, 1. Zyklus COUNT3P2 INTEGER Zählt die Anzahl 3-phasiger Wiedereinschaltungen, 2. Zyklus COUNT3P3 INTEGER Zählt die Anzahl 3-phasiger...
Seite 520 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Tabelle 288: SMBRREC Gruppeneinstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung NoOfShots Maximale Anzahl von Wiedereinschaltung-Zyklen 1-5 StartByCBOpen Muß auf ON stehen um Wiedereinschaltung mit LS Offen- Stellung zu starten CBAuxContType Öffner Schliesser Wahl des LS-Hilfskontakts Schliesser/ Schliesser...
Seite 521: Technische Daten
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.2.6 Technische Daten Tabelle 289: Wiedereinschaltautomatik (RREC, 79) Funktion Bereich oder Wert Genauigkeit Anzahl der Wiedereinschaltversuche 1 - 5 Anzahl der Wiedereinschaltprogramme Pausenzeiten der Wiedereinschaltautomatik: (0.000-60.000) s ± 0,5 % ± 10 ms Versuch 1 - t1 1Ph Versuch 1 - t1 2Ph Versuch 1 - t1 3PhHS...
Seite 522 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.3.2 Arbeitsprinzip Ein Feld kann z.B. eine Hochspannungsleitung, einen Transformator, eine Kapazität oder Reaktor Bank enthalten. Die verschiedenen Primärgeräte innerhalb des Feldes können über die Gerätesteuerung direkt vom Bediener oder indirekt durch automatische Abläufe gesteuert werden. Da einem Primärgerät viele Funktionen innerhalb eines Stationsleitsystems zugewiesen werden können, sorgt der objektorientierte Ansatz mit einem Funktionsmodul, das die Interaktion und den Status jedes Prozessobjektes...
Seite 523: Schalthoheit
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.3.3.2 Funktionsweise Die Funktion der Feldsteuerungsfunktion ist nicht im IEC 61850–8–1 Standard definiert, was bedeutet, dass die Funktion ein lieferantenspezifischer logischer Knoten ist. Die Funktion sendet Informationen über den PSTO und Blockierungen an andere Funktionen innerhalb des Feldes wie z.B.
Seite 524 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Tabelle 290: PSTO-Werte für verschiedene Schalterpositionen des Vorortschranks Schalterpositionen PSTO-Wert AllPSTOValid Mögliche Standorte, die betriebsbereit des Vorortschranks (gültig) sein sollen (Konfigurationspar ameter) 0 =Aus Nicht betriebsbereit 1 = Lokal FALSE Vorortschrank 1 = Lokal TRUE Lokal oder Stationseben ohne jegliche Priorität...
Seite 525 CB01- QCBAY LR_OFF PSTO LR_LOC UPD_BLKD LR_REM CMD_BLKD LR_VALID BL_UPD BL_CMD en05000796.vsd IEC05000796 V1 DE Abb. 256: CB-Funktionsblock 11.3.3.4 Ein- und Ausgangssignale Tabelle 291: QCBAY Eingangssignale Name Standard Beschreibung LR_OFF BOOLEAN Externer Ort/Fern Schalter ist Aus LR_LOC BOOLEAN Externer Ort/Fern Schalter steht auf "Ort"...
Seite 526 HMICTR4 PSTO5 HMICTR5 PSTO6 HMICTR6 PSTO7 HMICTR7 PSTO8 HMICTR8 PSTO9 HMICTR9 PSTO10 HMICTR10 PSTO11 HMICTR11 PSTO12 HMICTR12 en05000250.vsd IEC05000250 V1 DE Abb. 257: Konfiguration für nah/fern Handhabung für eine lokale LCD HMI mit zwei Feldern und zwei Bildschirmseiten Technisches Referenzhandbuch...
Seite 527 Funktionsblock LR01- LocalRemote CT RLOFF LOCCT RL LOCAL REMCT RL REMOT E LHMICT RL VALID en05000360.vsd IEC05000360 V1 DE Abb. 258: LR-Funktionsblock LRC1- LocRemControl PST O1 HMICT R1 PST O2 HMICT R2 PST O3 HMICT R3 PST O4 HMICT R4...
Seite 528 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Tabelle 295: LOCREM Ausgangssignale Name Beschreibung BOOLEAN Steuerung gesperrt LOCAL BOOLEAN Lokale Schalthoheit aktiviert REMOTE BOOLEAN Schalthoheit auf Fern aktiviert VALID BOOLEAN Ausgänge gültig Tabelle 296: LOCREMCTRL Eingangssignale Name Standard Beschreibung PSTO1 INTEGER PSTO input channel 1 PSTO2...
Seite 529: Schaltsteuerung (Scswi)
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.3.4.5 Einstellparameter Tabelle 298: LOCREM "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung ControlMode Int. O/F-Schalter Int. O/F-Schalter Modus für internen/externen Ort/Fern- Externer Ort/Fern- Schalter Umschalter 11.3.5 Schaltsteuerung (SCSWI) 11.3.5.1 Einführung Die Schaltersteuerung (SCSWI) initialisiert und überwacht alle Funktionen für die richtige Auswahl und den richtigen Betrieb der Primärschaltgeräte.
Seite 530: Auswertung Der Stellung
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) zu geben, auch wenn der Schalter sich schon in der geschlossen Stellung befindet. Vor einem Befehl wird eine Auswertung der Schalterstellung vorgenommen. Wenn der Parameter PosDependent 1=True ist und die Stellung in Zwischenstellung steht oder fehlerhaft ist, wird kein Befehl gesendet.
Seite 531: Wechselwirkung Mit Synchrocheck Und Synchronisierungsfunktionen
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Meldungen generiert werden, Steuerbefehle werden zurückgewiesen und Funktions- und Konfigurationsdaten sind sichtbar. Die verschiedenen Blockierzustände beeinflussen nur den Betrieb dieser Funktion, d.h. keine Blockiersignale werden zu anderen Funktionen "geschickt". Obige Blockierausgänge werden in einem permanentem Speicher abgelegt.
Seite 532: Funktion
CLOSE CB Synchro Synchronisie- Check rungsfunktion en05000091.vsd IEC05000091 V1 DE Abb. 260: Beispiel der Wechselwirkung zwischen SCSWI, SECRSYN (Synchrocheck und Synchronisierungsfunktion) und SXCBR- Funktion Zeitdiagramme Die SCSWI-Funktion hat Zeitglieder für die Auswertung von verschiedenen Zeitüberwachungsbedingungen. Diese Zeitglieder werden hier erklärt.
Seite 533 Befehlsbeendigung t1>tResResponse, dann Timer ist 1-von-n-Kontrolle in "tResResponse" "Ursache" eingestellt de05000093.vsd IEC05000093 V1 DE Abb. 262: tResResponse Das Zeitglied tExecutionFB überwacht den Zeitraum zwischen dem Schaltbefehl und dem Befehlsende, siehe Abbildung 263. execute command position L1 open close position L2...
Seite 534 "Blockiert durch Synchrocheck" in "Ursache" eingestellt de05000095.vsd IEC05000095 V1 DE Abb. 264: tSynchrocheck und tSynchronisierung Fehlerbehebung Tritt während der Befehlsverarbeitung ein Fehler auf, wird dieser Fehler durch einen Interger Werte näher spezifiziert. Tabelle beschreibt herstellerspezifische Werte von "Cause" in Ergänzung zu den in der Norm IEC 61850-8-1 spezifizierten Werten.
Seite 535 POLEDISC RES_EXT CMD_BLK SY_INPRO L_CAUSE SYNC_OK XOUT EN_OPEN EN_CLOSE XPOS1 XPOS2 XPOS3 en05000337.vsd IEC05000337 V1 DE Abb. 265: CS-Funktionsblock 11.3.5.4 Ein- und Ausgangssignale Tabelle 300: SCSWI Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion PSTO INTEGER Wahl des Benutzerstandortes...
Seite 536 Stufe Standard Beschreibung CtlModel Dir Norm SBO Enh spezifiziert den Typ des SBO Enh(ABB) Steuerungsmodels entsp. IEC61850 Dir Norm (ABB) SBO Enh PosDependent immer erlaubt immer erlaubt Erlaubnis zum Schalten abhängig von unzulässig 00/11 der Position tSelect 0.000 - 60.000 0.001...
Seite 537 Auslösebefehle von Schutzfunktionen werden abgelehnt. Die Funktion des L/ R Schalters wird in Abbildung beschrieben. lokal = Betrieb auf Freiluftschaltanlagenebene vom E/A switchLR fern = Betrieb auf IED- oder höherer Ebene de05000096.vsd IEC05000096 V1 DE Abb. 266: L/R Schalter Technisches Referenzhandbuch...
Seite 538 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Blockier-Grundsätze Die Funktion beinhaltet verschiedene Blockier-Grundsätze. Das Grundprinzip für alle Blockiersignale ist, dass sie Befehle von allen anderen Clients d.h. Stationsebene, Schutzfunktionen, automatische Wiedereinschaltung usw. betreffen. Die Blockiermöglichkeiten sind: • Blockieren/Deblockieren für Befehl Öffnen. Diese blockiert den Ablauf für den Befehl Öffnen.
Seite 539: Befehlausgangimpuls
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) IEC05000097 V1 DE Abb. 267: Die Zeitglieder tStartMove und tIntermediate tOpenPulse und tClosePulse des Zeitglieds sind die Dauer des Befehlausgangimpulses an das Primärgerät. Beachten Sie, dass der Ausgangsimpuls für den Öffnen- und Schliess-Befehl eine unterschiedliche Impulsdauer haben kann.
Seite 540 AdaptivePulse=TRUE EXE_OP tOpenPulse tStartMove timer en05000099.vsd IEC05000099 V1 DE Abb. 269: Öffnen-Befehl mit Anzeige der Offen-Stellung Fehlerbehebung Abhängig vom, während der Befehlssequenz, auftretenden Fehler wird das Fehlersignal mit einem Wert versehen. Tabelle beschreibt herstellerspezifische Ursachenwerte in Ergänzung zu den in der Norm IEC 61850-8-1 spezifizierten. Die Liste mit Werten zur Ursache "Cause"...
Seite 541 TR_OPEN OPENPOS TR_CLOSE CLOSEPOS RS_CNT TR_POS CNT_VAL TERVALUE L_CAUSE OSEVALUE PENVALUE en05000338.vsd IEC05000338 V1 DE Abb. 270: XC-Funktionsblock 11.3.6.4 Ein- und Ausgangssignale Tabelle 304: SXCBR Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion LR_SWI BOOLEAN Ort/Fern-Schalteranzeige von der Schaltanlage...
Seite 542 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung CLOSE BOOLEAN gepulstes Signal zum unverzögertem Schliessen des Schalters BL_OPEN BOOLEAN Signal zum Blockieren des AUS-Befehls BL_CLOSE BOOLEAN Signal zum Blockieren des EIN-Befehls BL_UPD BOOLEAN Dauerhaftes Signal blockiert Aktualisierung der Positionsanzeige POSOPEN BOOLEAN...
Seite 543 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.3.6.5 Einstellparameter Tabelle 306: SXCBR "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung tStartMove 0.000 - 60.000 0.001 0.100 Überwachungszeit für die Schaltgerätelaufzeit nach Befehlsabgabe tIntermediate 0.000 - 60.000 0.001 0.150 Erlaubte Zeit zur Erkennung der Zwischenstellung...
Seite 544 = Betrieb auf IED- oder höherer Ebene de05000096.vsd IEC05000096 V1 DE Abb. 271: L/R Schalter Blockier-Grundsätze Die Funktion beinhaltet verschiedene Blockier-Grundsätze. Das Grundprinzip für alle Blockiersignale ist, dass sie Befehle von allen anderen Clients d.h. Stationsebene, Schutzfunktionen, automatische Wiedereinschaltung usw. betreffen.
Seite 545 Zwischenstellung. Abbildung beschreibt diese zwei Zeitglieder während der Befehlsausführung. IEC05000097 V1 DE Abb. 272: Die Zeitglieder tStartMove und tIntermediate tOpenPulse und tClosePulse des Zeitglieds sind die Dauer des Befehlausgangimpulses an das Primärgerät. Beachten Sie, dass der Ausgangsimpuls für den Öffnen- und Schliess-Befehl eine unterschiedliche Impulsdauer haben kann.
Seite 546 AdaptivePulse=TRUE EXE_CL tClosePulse en05000098.vsd IEC05000098 V1 DE Abb. 273: Befehlausgangimpuls Wird der Impuls so eingestellt, dass er adaptiv ist, kann er nicht tOpenPulse oder tClosePulse überschreiten. Die Befelausgangimpulse werden zurückgestellt, wenn: • die neue Endstellung erreicht ist und der Konfigurationsparameter AdaptivePulse auf TRUE gestellt ist •...
Seite 547 AdaptivePulse=TRUE EXE_OP tOpenPulse tStartMove timer en05000099.vsd IEC05000099 V1 DE Abb. 274: Öffnen-Befehl mit Anzeige der Offen-Stellung Fehlerbehebung Abhängig vom, während der Befehlssequenz, auftretenden Fehler wird das Fehlersignal mit einem Wert versehen. Tabelle beschreibt herstellerspezifische Ursachenwerte in Ergänzung zu den in der Norm IEC 61850-8-1 spezifizierten. Die Liste mit Werten zur Ursache "Cause"...
Seite 548 CL_BLKD BL_UPD UPD_BLKD POSOPEN POSITION POSCLOSE OPENPOS RS_CNT CLOSEPOS CNT_VAL L_CAUSE en05000339.vsd IEC05000339 V1 DE Abb. 275: XS-Funktionsblock 11.3.7.4 Ein- und Ausgangssignale Tabelle 308: SXSWI Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion LR_SWI BOOLEAN Ort/Fern-Schalteranzeige von der Schaltanlage...
Seite 549 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Beschreibung CL_BLKD BOOLEAN Anzeige dass die Funktion blockiert ist, bezügl. EIN-Befehl UPD_BLKD BOOLEAN Das Updaten der Stellungsmeldung ist blockiert POSITION INTEGER Stellungssanzeige Gerät OPENPOS BOOLEAN Gerät in AUS-Stellung CLOSEPOS BOOLEAN Gerät in EIN-Stellung CNT_VAL INTEGER Anzeigewert des Schaltspielzählers...
Seite 550: Reservierung Anderer Felder
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Signalanfragen aus einem anderen Feld sind die Ausgänge RE_RQ_B und V_RE_RQ vom Funktionsblock RESIN. Diese Signale sind im Signal EXCH_OUT vom RESIN enthalten und an RES_DATA im QCRSV angeschlossen. Die Parameter ParamRequestx (x=1-8) werden nur bei der Reservierung des eigenen Feldes (TRUE) oder anderer Felder (FALSE) ausgewählt.
Seite 551: Blockieren Und Überbrücken Der Reservierung
RES_GRT1 RES_RQ1 RES_GRT2 RES_BAYS ³1 RES_RQ2 RES_GRT3 RES_RQ3 RES_GRT4 RES_RQ4 RES_GRT5 RES_RQ5 RES_GRT6 ACK_TO_B ³1 RES_RQ6 RES_GRT7 RES_RQ7 RES_GRT8 RES_RQ8 RES_BAYS RESERVED BLK_RES ACK_TO_B ³1 OVERRIDE RESERVED RES_DATA EXCH_OUT en05000088.vsd IEC05000088 V1 DE Abb. 276: Verbindung zweier QCRSV-Funktionsblöcke Technisches Referenzhandbuch...
Seite 552 RES_GRT 8 RES_RQ8 RES_BAYS BLK_RES ACK_T O_B OVERRIDE RESERVED RES_DAT A EXCH_OUT en05000340.vsd IEC05000340 V1 DE Abb. 277: CR-Funktionsblock 11.3.8.4 Ein- und Ausgangssignale Tabelle 311: QCRSV Eingangssignale Name Standard Beschreibung EXCH_IN INTEGER Wird benutzt für Signalaustausch zwischen verschiedenen BayRes Blocks...
Seite 553 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Tabelle 312: QCRSV Ausgangssignale Name Beschreibung RES_GRT1 BOOLEAN Reservierung aktiv, Schaltgerät 1 darf schalten RES_GRT2 BOOLEAN Reservierung aktiv, Schaltgerät 2 darf schalten RES_GRT3 BOOLEAN Reservierung aktiv, Schaltgerät 3 darf schalten RES_GRT4 BOOLEAN Reservierung aktiv, Schaltgerät 4 darf schalten RES_GRT5 BOOLEAN...
Seite 554: Eingang Reservierung (Resin)
V _RE_RQ ³1 EXCH_OUT en05000089.vsd IEC05000089 V1 DE Abb. 278: Logikdiagramm für RESIN Abbildung beschreibt das Prinzip des Datenaustauschs zwischen allen RESIN- Modulen im momentanen Feld. Es gibt einen RESIN-Funktionsblock pro "anderes Feld", das im Reservierungsmechanismus verwendet wird. Das Ausgangssignal...
Seite 555 EXCH_IN ACK_F_B BAY_ACK ANY_ACK CR01- Bay n BAY_VAL VALID_TX QCRSV BAY_RES RE_RQ_B V_RE_RQ EXCH_OUT RES_DATA en05000090.vsd IEC05000090 V1 DE Abb. 279: Diagramm des Verkettungsprinzips für RESIN 11.3.9.3 Funktionsblock RE01- RESIN BAY_ACK ACK_F_B BAY_VAL ANY_ACK BAY_RES VALID_TX RE_RQ_B V_RE_RQ EXCH_OUT en05000341.vsd IEC05000341 V1 DE Abb.
Seite 556 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Tabelle 315: RESIN1 Ausgangssignale Name Beschreibung ACK_F_B BOOLEAN Alle anderen Felder haben die Reservierungsanfrage quittert ANY_ACK BOOLEAN Ein Feld hat die Reservierungsanfrage quittiert VALID_TX BOOLEAN Die Resevierungs- und Quittiersignale aus den anderen Feldern sind gültig RE_RQ_B BOOLEAN Anfrage der Reservierung aus einem anderen Feld...
Seite 557 SCSWI SXSWI Feldern Gerätesteuerungs- module Verriegelungs- SCILO SCSWI SXCBR modul Gerätesteuerungs- module SCILO SCSWI SXSWI en04000526.vsd IEC04000526 V1 DE Abb. 281: Verriegelungsmodul auf Feldebene. Felder kommunizieren über den Stationsbus und können Informationen im Bezug auf das Folgende übermitteln: Technisches Referenzhandbuch...
Seite 558 WA1 und WA2 verbunden in anderem Feld en05000494.vsd IEC05000494 V1 DE Abb. 282: Datenaustausch zwischen Verriegelungsmodulen. Wenn ungültige Daten wie Zwischenstellung, Verlust eines Steuerungsgeräts oder Eingangskartenfehler als Bedingungen für den Verriegelungszustand in einem Feld verwendet werden, erfolgt keine Freigabe zur Ausführung der Funktion im entsprechenden Fehlerfall.
Seite 559 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) • Trenner können Hochspannung nicht abschalten oder verschiedene Spannungssysteme verbinden. Trenner in Serie mit einem LS können nur betrieben werden, wenn der LS geöffnet ist oder wenn die Trenner parallel mit anderen geschlossenen Verbindungen arbeiten. Andere Trenner können betrieben werden, wenn eine Seite vollständig isoliert wurde oder wenn die Trenner parallel zu anderen geschlossenen Verbindungen arbeiten oder wenn sie an beiden Seiten geerdet sind.
Seite 560 Schaltersteuerung SCSWI angeschlossen. Es wird eine Instanz pro Schaltgerät benötigt. SCILO POSOPEN POSCLOSE EN_OPEN & >1 & OPEN_EN CLOSE_EN EN_CLOSE & >1 & en04000525.vsd IEC04000525 V1 DE Abb. 283: SCILO-Funktionslogikdiagramm 11.4.3.3 Funktionsblock CI01- SCILO POSOPEN EN_OPEN POSCLOSE EN_CLOSE OPEN_EN CLOSE_EN en05000359.vsd IEC05000359 V1 DE Abb. 284: CI-Funktionsblock 11.4.3.4...
Seite 561 Das Verriegelungsmodul ABC_LINE wird für eine Leitung benutzt, die mit einer Doppelsammelschienenanordnung mit Umgehungssammelschiene gemäß Abbildung verbunden ist. Das Modul kann auch für eine Doppelsammelschienenanordnung ohne Umgehungssammelschiene bzw. eine Einfachsammelschienenanordnung mit/ohne Umgehungssammelschiene verwendet werden. WA1 (A) WA2 (B) WA7 (C) en04000478.vsd IEC04000478 V1 DE Abb. 285: Schaltfeldanordnung ABC_LINE Technisches Referenzhandbuch...
Seite 562 VPQB2T R BC_27_OP VPQB7T R BC_27_CL VPQB12T R VOLT _OFF VOLT _ON VP_BB7_D VP_BC_12 VP_BC_17 VP_BC_27 EXDU_ES EXDU_BPB EXDU_BC QB9_EX1 QB9_EX2 QB1_EX1 QB1_EX2 QB1_EX3 QB2_EX1 QB2_EX2 QB2_EX3 QB7_EX1 QB7_EX2 QB7_EX3 QB7_EX4 en05000357.vsd IEC05000357 V1 DE Abb. 286: IF-Funktionsblock Technisches Referenzhandbuch...
Seite 563 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.4.4.3 Logikdiagramm ABC_LINE QA1_OP QA1_CL VPQA1 QB9_OP QB9_CL VPQB9 QA1CLREL QB1_OP QA1CLITL QB1_CL VPQB1 & QB2_OP QB2_CL VPQB2 QB7_OP QB7_CL VPQB7 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QC9_OP QC9_CL VPQC9 QC11_OP QC11_CL VPQC11 QC21_OP QC21_CL...
Seite 564 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) QB1REL VPQA1 ³1 & VPQB2 VPQC1 QB1ITL VPQC2 VPQC11 QA1_OP QB2_OP QC1_OP QC2_OP QC11_OP EXDU_ES QB1_EX1 VPQB2 & VP_BC_12 QB2_CL BC_12_CL EXDU_BC QB1_EX2 VPQC1 & VPQC11 QC1_CL QC11_CL EXDU_ES QB1EX3 en04000528.vsd IEC04000528 V1 DE Technisches Referenzhandbuch...
Seite 565 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) QB2REL VPQA1 ³1 & VPQB1 VPQC1 QB2ITL VPQC2 VPQC21 QA1_OP QB1_OP QC1_OP QC2_OP QC21_OP EXDU_ES QB2_EX1 VPQB1 & VP_BC_12 QB1_CL BC_12_CL EXDU_BC QB2_EX2 VPQC1 & VPQC21 QC1_CL QC21_CL EXDU_ES QB2_EX3 en04000529.vsd IEC04000529 V1 DE Technisches Referenzhandbuch...
Seite 566 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQC9 QB7REL >1 & VPQC71 VP_BB7_D QB7ITL VP_BC_17 VP_BC_27 QC9_OP QC71_OP EXDU_ES BB7_D_OP EXDU_BPB BC_17_OP BC_27_OP EXDU_BC QB7_EX1 VPQA1 & VPQB1 VPQC9 VPQB9 VPQC71 VP_BB7_D VP_BC_17 QA1_CL QB1_CL QC9_OP QB9_CL QC71_OP EXDU_ES BB7_D_OP EXDU_BPB BC_17_CL...
Seite 567 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQA1 VPQB2 & >1 VPQC9 VPQB9 VPQC71 VP_BB7_D VP_BC_27 QA1_CL QB2_CL QC9_OP QB9_CL QC71_OP EXDU_ES BB7_D_OP EXDU_BPB BC_27_CL EXDU_BC QB7_EX3 VPQC9 VPQC71 & QC9_CL QC71_CL EXDU_ES QB7_EX4 VPQB1 QC1REL VPQB2 QC1ITL & VPQB9 QC2REL QB1_OP...
Seite 568 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR QB2_OP QB2OPTR QB2_CL QB2CLTR VPQB2 VPQB2TR QB7_OP QB7OPTR QB7_CL QB7CLTR VPQB7 VPQB7TR QB1_OP QB12OPTR QB2_OP >1 QB12CLTR VPQB1 VPQB12TR VPQB2 & en04000532.vsd IEC04000532 V1 DE 11.4.4.4 Ein- und Ausgangssignale Tabelle 319: ABC_LINE Eingangssignale...
Seite 569 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung QC21_CL BOOLEAN Erdungsschalter QC21 auf Sammelschiene WA2 geschlossen QC71_OP BOOLEAN Erdungsschalter QC71 auf Sammelschiene WA7 offen QC71_CL BOOLEAN Erdungsschalter QC71 auf Sammelschiene WA7 geschlossen BB7_D_OP BOOLEAN Trenner auf WA7 offen, ausser eigenes Feld BC_12_CL BOOLEAN Eine Kupplungs-Verbindung besteht zwischen...
Seite 570 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Tabelle 320: ABC_LINE Ausgangssignale Name Beschreibung QA1CLREL BOOLEAN Schliessen von QA1 erlaubt QA1CLITL BOOLEAN Schliessen von QA1 verboten QB9REL BOOLEAN Schalten von QB9 ist zulässig QB9ITL BOOLEAN Schalten von QB9 ist unzulässig QB1REL BOOLEAN Schalten von QB1 zulässig...
Seite 571 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) WA1 (A) WA2 (B) WA7 (C) QB20 en04000514.vsd IEC04000514 V1 DE Abb. 287: Schaltfeldanordnung ABC_BC 11.4.5.2 Funktionsblock IG01- ABC_BC QA1_OP QA1OPREL QA1_CL QA1OPIT L QB1_OP QA1CLREL QB1_CL QA1CLIT L QB2_OP QB1REL QB2_CL...
Seite 572 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.4.5.3 Logikdiagramm ABC_BC QA1_OP QA1_CL VPQA1 QB1_OP QB1_CL VPQB1 QB20_OP QB20_CL VPQB20 QB7_OP QB7_CL VPQB7 QB2_OP QB2_CL VPQB2 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QC11_OP QC11_CL VPQC11 QC21_OP QC21_CL VPQC21 QC71_OP QC71_CL VPQC71 VPQB1 QA1OPREL...
Seite 573 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQA1 VPQB2 QB1REL & >1 VPQC1 QB1ITL VPQC2 VPQC11 QA1_OP QB2_OP QC1_OP QC2_OP QC11_OP EXDU_ES QB1_EX1 VPQB2 VP_BC_12 & QB2_CL BC_12_CL EXDU_BC QB1_EX2 VPQC1 VPQC11 & QC1_CL QC11_CL EXDU_ES QB1_EX3 en04000534.vsd IEC04000534 V1 DE Technisches Referenzhandbuch...
Seite 574 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQA1 VPQB1 QB2REL & >1 VPQC1 QB2ITL VPQC2 VPQC21 QA1_OP QB1_OP QC1_OP QC2_OP QC21_OP EXDU_ES QB2_EX1 VPQB1 VP_BC_12 & QB1_CL BC_12_CL EXDU_BC QB2_EX2 VPQC1 VPQC21 & QC1_CL QC21_CL EXDU_ES QB2_EX3 en04000535.vsd IEC04000535 V1 DE Technisches Referenzhandbuch...
Seite 575 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQA1 VPQB20 QB7REL & >1 VPQC1 QB7ITL VPQC2 VPQC71 QA1_OP QB20_OP QC1_OP QC2_OP QC71_OP EXDU_ES QB7_EX1 VPQC2 VPQC71 & QC2_CL QC71_CL EXDU_ES QB7_EX2 VPQA1 VPQB7 QB20REL & >1 VPQC1 QB20ITL VPQC2 VPQC21 QA1_OP QB7_OP QC1_OP...
Seite 576 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQB1 QC1REL VPQB20 QC1ITL & VPQB7 QC2REL VPQB2 QC2ITL QB1_OP QB20_OP QB7_OP QB2_OP QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR QB20_OP QB220OTR QB2_OP & QB220CTR VPQB20 VQB220TR VPQB2 & QB7_OP QB7OPTR QB7_CL QB7CLTR VPQB7 VPQB7TR QB1_OP...
Seite 577 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung QB2_OP BOOLEAN QB2 offen QB2_CL BOOLEAN QB2 geschlossen QB7_OP BOOLEAN QB7 offen QB7_CL BOOLEAN QB7 geschlossen QB20_OP BOOLEAN QB20 offen QB20_CL BOOLEAN QB20 geschlossen QC1_OP BOOLEAN QC1 offen QC1_CL BOOLEAN QC1 geschlossen QC2_OP...
Seite 578 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung QB2_EX3 BOOLEAN Externe Bedingung für Schaltgerät QB2 QB20_EX1 BOOLEAN Externe Bedingung für Schaltgerät QB20 QB20_EX2 BOOLEAN Externe Bedingung für Schaltgerät QB20 QB7_EX1 BOOLEAN Externe Bedingung für Schaltgerät QB7 QB7_EX2 BOOLEAN Externe Bedingung für Schaltgerät QB7 Tabelle 322:...
Seite 579 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Beschreibung BC27OPTR BOOLEAN Keine Verbindung über eigene Kupplung zwischen WA2 und WA7 BC27CLTR BOOLEAN Verbindung über eigene Kupplung zwischen WA2 und WA7 VPQB1TR BOOLEAN Schaltgerätestatus QB1 ist gültig VQB220TR BOOLEAN Schaltgerätestatus QB2 und QB20 gültig VPQB7TR BOOLEAN Schaltgerätestatus QB7 gültig...
Seite 580 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) WA1 (A) WA2 (B) AB_TRAFO QA2 und QC4 werden für diese Verriegelung nicht genutzt en04000515.vsd IEC04000515 V1 DE Abb. 289: Schaltfeldanordnung AB_TRAFO Technisches Referenzhandbuch...
Seite 581 QB2CLT R QC3_OP QB12OPT R QC3_CL QB12CLT R QC11_OP VPQB1T R QC11_CL VPQB2T R QC21_OP VPQB12T R QC21_CL BC_12_CL VP_BC_12 EXDU_ES EXDU_BC QA1_EX1 QA1_EX2 QA1_EX3 QB1_EX1 QB1_EX2 QB1_EX3 QB2_EX1 QB2_EX2 QB2_EX3 en05000358.vsd IEC05000358 V1 DE Abb. 290: IE-Funktionsblock Technisches Referenzhandbuch...
Seite 582 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.4.6.3 Logikdiagramm AB_TRAFO QA1_OP QA1_CL VPQA1 QB1_OP QB1_CL VPQB1 QB2_OP QB2_CL VPQB2 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QB3_OP QB3_CL VPQB3 QB4_OP QB4_CL VPQB4 QC3_OP QC3_CL VPQC3 QC11_OP QC11_CL VPQC11 QC21_OP QC21_CL VPQC21 VPQB1 QA1CLREL...
Seite 583 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQA1 VPQB2 QB1REL & >1 VPQC1 QB1ITL VPQC2 VPQC3 VPQC11 QA1_OP QB2_OP QC1_OP QC2_OP QC3_OP QC11_OP EXDU_ES QB1_EX1 VPQB2 VPQC3 & VP_BC_12 QB2_CL QC3_OP BC_12_CL EXDU_BC QB1_EX2 VPQC1 VPQC2 & VPQC3 VPQC11 QC1_CL QC2_CL QC3_CL...
Seite 584 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQA1 VPQB1 QB2REL & >1 VPQC1 QB2ITL VPQC2 VPQC3 VPQC21 QA1_OP QB1_OP QC1_OP QC2_OP QC3_OP QC21_OP EXDU_ES QB2_EX1 VPQB1 VPQC3 & VP_BC_12 QB1_CL QC3_OP BC_12_CL EXDU_BC QB2_EX2 VPQC1 VPQC2 & VPQC3 VPQC21 QC1_CL QC2_CL QC3_CL...
Seite 585 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQB1 QC1REL VPQB2 QC1ITL & VPQB3 QC2REL VPQB4 QC2ITL QB1_OP QB2_OP QB3_OP QB4_OP QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR QB2_OP QB2OPTR QB2_CL QB2CLTR VPQB2 VPQB2TR QB1_OP QB12OPTR QB2_OP >1 QB12CLTR VPQB1 VPQB12TR VPQB2 &...
Seite 586 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung BC_12_CL BOOLEAN Eine Kupplungs-Verbindung besteht zwischen WA1 und WA2 VP_BC_12 BOOLEAN Status des Kuppelschalters zwischen WA1 und WA2 ist gültig EXDU_ES BOOLEAN Kein Übertragungsfehler eines Feldes mit Erdungsschalter EXDU_BC BOOLEAN Kein Übertragungsfehler eines Kuppelfeldes QA1_EX1...
Seite 587: Verriegelung Für Sammelschienenabschnitts-Leistungsschalter (A1A2_Bs)
Das Verriegelungsmodul A1A2_BS wird für einen Sammelschienenabschnitts- Leistungsschalter zwischen den Abschnitten 1 und 2 gemäß Abbildung genutzt. Das Modul kann für verschiedene Sammelschienen verwendet werden und enthält einen Leistungsschalter. WA1 (A1) WA2 (A2) en04000516.vsd A1A2_BS IEC04000516 V1 DE Abb. 291: Schaltfeldanordnung A1A2_BS Technisches Referenzhandbuch...
Seite 588 S1S2OPT R S2QC2_CL S1S2CLT R BBT R_OP QB1OPT R VP_BBT R QB1CLT R EXDU_12 QB2OPT R EXDU_ES QB2CLT R QA1O_EX1 VPS1S2T R QA1O_EX2 VPQB1T R QA1O_EX3 VPQB2T R QB1_EX1 QB1_EX2 QB2_EX1 QB2_EX2 en05000348.vsd IEC05000348 V1 DE Abb. 292: IH-Funktionsblock Technisches Referenzhandbuch...
Seite 589 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.4.7.3 Logikdiagramm A1A2_BS QA1_OP QA1_CL VPQA1 QB1_OP QB1_CL VPQB1 QB2_OP QB2_CL VPQB2 QC3_OP QC3_CL VPQC3 QC4_OP QC4_CL VPQC4 S1QC1_OP S1QC1_CL VPS1QC1 S2QC2_OP S2QC2_CL VPS2QC2 VPQB1 QB1_OP QA1OPREL >1 & QA1O_EX1 QA1OPITL VPQB2 QB2_OP &...
Seite 590 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQA1 VPQC3 QB2REL >1 & VPQC4 QB2ITL VPS2QC2 QA1_OP QC3_OP QC4_OP S2QC2_OP EXDU_ES QB2_EX1 VPQC4 VPS2QC2 & QC4_CL S2QC2_CL EXDU_ES QB2_EX2 VPQB1 QC3REL VPQB2 QC3ITL & QB1_OP QC4REL QB2_OP QC4ITL QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1...
Seite 591 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung QC3_OP BOOLEAN QC3 offen QC3_CL BOOLEAN QC3 geschlossen QC4_OP BOOLEAN QC4 offen QC4_CL BOOLEAN QC4 geschlossen S1QC1_OP BOOLEAN QC1 in Sammelschienenabschnitt 1 offen S1QC1_CL BOOLEAN QC1 in Sammelschienenabschnitt 1 geschlossen S2QC2_OP BOOLEAN QC2 in Sammelschienenabschnitt 1 offen...
Seite 592 Das Verriegelungsmodul A1A2_DC wird für einen Längstrenner zwischen Abschnitt 1 und 2 gemäß Abbildung verwendet. Das Modul kann für verschiedene Sammelschienen verwendet werden und enthält einen Längstrenner. WA1 (A1) WA2 (A2) A1A2_DC en04000492.vsd IEC04000492 V1 DE Abb. 293: Schaltfeldanordnung A1A2_DC Technisches Referenzhandbuch...
Seite 593 II01- A1A2_DC QB_OP QBOPREL QB_CL QBOPIT L S1QC1_OP QBCLREL S1QC1_CL QBCLIT L S2QC2_OP DCOPT R S2QC2_CL DCCLT R S1DC_OP VPDCT R S2DC_OP VPS1_DC VPS2_DC EXDU_ES EXDU_BB QBCL_EX1 QBCL_EX2 QBOP_EX1 QBOP_EX2 QBOP_EX3 en05000349.vsd IEC05000349 V1 DE Abb. 294: II-Funktionsblock Technisches Referenzhandbuch...
Seite 594 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.4.8.3 Logikdiagramm Technisches Referenzhandbuch...
Seite 595 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) A1A2_DC QB_OP VPQB VPDCTR QB_CL DCOPTR DCCLTR S1QC1_OP VPS1QC1 S1QC1_CL S2QC2_OP VPS2QC2 S2QC2_CL VPS1QC1 VPS2QC2 >1 & QBOPREL VPS1_DC S1QC1_OP QBOPITL S2QC2_OP S1DC_OP EXDU_ES EXDU_BB QBOP_EX1 VPS1QC1 VPS2QC2 & VPS2_DC S1QC1_OP S2QC2_OP S2DC_OP EXDU_ES EXDU_BB...
Seite 596 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) IEC04000544 V1 DE IEC04000545 V1 DE 11.4.8.4 Ein- und Ausgangssignale Tabelle 327: A1A2_DC Eingangssignale Name Standard Beschreibung QB_OP BOOLEAN QB offen QB_CL BOOLEAN QB geschlossen S1QC1_OP BOOLEAN QC1 in Sammelschienenabschnitt 1 offen S1QC1_CL BOOLEAN QC1 in Sammelschienenabschnitt 1 geschlossen...
Seite 597 Schaltgerätestatus QB ist gültig 11.4.9 Verriegelung für Sammelschienenerdungsschalter (BB_ES) 11.4.9.1 Einführung Das Verriegelungsmodul BB_ES wird für einen Sammelschienenerdungsschalter an einem beliebigen Sammelschienenteil gemäß Abbildung verwendet. en04000504.vsd IEC04000504 V1 DE Abb. 295: Schaltfeldanordnung BB_ES 11.4.9.2 Funktionsblock IJ01- BB_ES QC_OP QCREL QC_CL QCITL...
Seite 598: Verriegelung Für Doppel-Ls-Feld (Db)
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.4.9.3 Logikdiagramm BB_ES VP_BB_DC QCREL BB_DC_OP QCITL & EXDU_BB QC_OP BBESOPTR QC_CL BBESCLTR en04000546.vsd IEC04000546 V1 DE 11.4.9.4 Ein- und Ausgangssignale Tabelle 329: BB_ES Eingangssignale Name Standard Beschreibung QC_OP BOOLEAN Sammelschienenerder QC offen QC_CL BOOLEAN Sammelschienenerder QC geschlossen...
Seite 599 QB61 QB62 DB_LINE en04000518.vsd IEC04000518 V1 DE Abb. 297: Schaltanlagenanordnung für Zweifachleistungsschalter. Es sind drei Typen von Verriegelungsmodulen pro Zweifachleistungsschalterfeld definiert. DB_LINE ist die Verbindung von der Leitung zu Leistungsschalterteilen, die an die Sammelschienen angeschlossen sind. DB_BUS_A und DB_BUS_B sind die Verbindungen von der Leitung zu den Sammelschienen.
Seite 600 QC4_CL QC5_OP QC5_CL QB9_OP QB9_CL QC3_OP QC3_CL QC9_OP QC9_CL VOLT_OFF VOLT_ON QB9_EX1 QB9_EX2 QB9_EX3 QB9_EX4 QB9_EX5 en05000356.vsd IEC05000356 V1 DE Abb. 299: IA-Funktionsblock IC01- DB_BUS_B QA2_OP QA2CLREL QA2_CL QA2CLITL QB2_OP QB62REL QB2_CL QB62ITL QB62_OP QB2REL QB62_CL QB2ITL QC4_OP QC4REL QC4_CL...
Seite 601 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.4.10.3 Logikdiagramme DB_BUS_A QA1_OP QA1_CL VPQA1 QB61_OP QB61_CL VPQB61 QB1_OP QB1_CL VPQB1 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QC3_OP QC3_CL VPQC3 QC11_OP QC11_CL VPQC11 VPQB61 QA1CLREL VPQB1 & QA1CLITL VPQA1 VPQC1 QB61REL >1 &...
Seite 602 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQB61 QC1REL VPQB1 QC1ITL & QB61_OP QC2REL QB1_OP QC2ITL QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR en04000548.vsd IEC04000548 V1 DE Technisches Referenzhandbuch...
Seite 603 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) DB_LINE QA1_OP QA1_CL VPQA1 QA2_OP QA2_CL VPQA2 QB61_OP QB61_CL VPQB61 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QB62_OP QB62_CL VPQB62 QC4_OP QC4_CL VPQC4 QC5_OP QC5_CL VPQC5 QB9_OP QB9_CL VPQB9 QC3_OP QC3_CL VPQC3 QC9_OP QC9_CL VPQC9 VOLT_OFF...
Seite 604 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQA1 VPQC1 >1 & VPQC2 VPQC3 VPQC9 VPQB62 QA1_OP QC1_OP QC2_OP QC3_OP QC9_OP QB62_OP QB9_EX2 VPQA2 VPQB61 & VPQC3 VPQC4 VPQC5 VPQC9 QA2_OP QB61_OP QC3_OP QC4_OP QC5_OP QC9_OP QB9_EX3 VPQC3 VPQC9 & VPQB61 VPQB62 QC3_OP...
Seite 605 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQB61 VPQB62 QC3REL & VPQB9 QC3ITL QB61_OP QB62_OP QB9_OP VPQB9 VPVOLT QC9REL & QB9_OP QC9ITL VOLT_OFF en04000551.vsd IEC04000551 V1 DE Technisches Referenzhandbuch...
Seite 606 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) DB_BUS_B QA2_OP QA2_CL VPQA2 QB62_OP QB62_CL VPQB62 QB2_OP QB2_CL VPQB2 QC4_OP QC4_CL VPQC4 QC5_OP QC5_CL VPQC5 QC3_OP QC3_CL VPQC3 QC21_OP QC21_CL VPQC21 VPQB62 QA2CLREL VPQB2 & QA2CLITL VPQA2 VPQC4 QB62REL >1 & VPQC5 QB62ITL VPQC3...
Seite 607 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQB62 QC4REL VPQB2 QC4ITL & QB62_OP QC5REL QB2_OP QC5ITL QB2_OP QB2OPTR QB2_CL QB2CLTR VPQB2 VPQB2TR en04000553.vsd IEC04000553 V1 DE 11.4.10.4 Ein- und Ausgangssignale Tabelle 331: DB_BUS_A Eingangssignale Name Standard Beschreibung QA1_OP BOOLEAN QA1 offen QA1_CL BOOLEAN...
Seite 608 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Tabelle 332: DB_BUS_A Ausgangssignale Name Beschreibung QA1CLREL BOOLEAN Schliessen von QA1 erlaubt QA1CLITL BOOLEAN Schliessen von QA1 verboten QB61REL BOOLEAN Schalten von QB61 zulässig QB61ITL BOOLEAN Schalten von QB61 unzulässig QB1REL BOOLEAN Schalten von QB1 zulässig QB1ITL BOOLEAN...
Seite 609 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung VOLT_OFF BOOLEAN Auf der Leitung liegt keine Spannung an und es gibt keinen VT-(Sicherungs-)Fehler. VOLT_ON BOOLEAN Auf der Leitung liegt Spannung an oder es gibt einen VT-(Sicherungs-)Fehler QB9_EX1 BOOLEAN Externe Bedingung für Schaltgerät QB10 QB9_EX2 BOOLEAN...
Seite 610: Verriegelung Für 1 1/2 Ls (Bh)
Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung QB62_EX2 BOOLEAN Externe Bedingung für Schaltgerät QB62 QB2_EX1 BOOLEAN Externe Bedingung für Schaltgerät QB2 QB2_EX2 BOOLEAN Externe Bedingung für Schaltgerät QB2 Tabelle 336: DB_BUS_B Ausgangssignale Name Beschreibung QA2CLREL BOOLEAN Schliessen von QA2 ist erlaubt QA2CLITL BOOLEAN...
Seite 611 QB62 BH_CONN en04000513.vsd IEC04000513 V1 DE Abb. 301: Schaltfeldanordnung für Eineinhalb-Leistungsschalter Es sind drei Typen von Verriegelungsmodulen pro Anordnung definiert. BH_LINE_A und BH_LINE_B sind die Verbindungen von einer Leitung zu einer Sammelschiene. BH_CONN ist die Verbindung zwischen den beiden Leitungen einer Anordnung im Eineinhalb-Leistungsschalter-Schaltanlagen-Layout.
Seite 612: Funktionsblöcke
QC9_OP QC9REL QC9_CL QC9ITL CQA1_OP QB1OPTR CQA1_CL QB1CLTR CQB61_OP VPQB1TR CQB61_CL CQC1_OP CQC1_CL CQC2_OP CQC2_CL QC11_OP QC11_CL VOLT_OFF VOLT_ON EXDU_ES QB6_EX1 QB6_EX2 QB1_EX1 QB1_EX2 QB9_EX1 QB9_EX2 QB9_EX3 QB9_EX4 QB9_EX5 QB9_EX6 QB9_EX7 en05000352.vsd IEC05000352 V1 DE Abb. 302: IL-Funktionsblock Technisches Referenzhandbuch...
Seite 613: Im-Funktionsblock
QC21_CL VOLT _OFF VOLT _ON EXDU_ES QB6_EX1 QB6_EX2 QB2_EX1 QB2_EX2 QB9_EX1 QB9_EX2 QB9_EX3 QB9_EX4 QB9_EX5 QB9_EX6 QB9_EX7 en05000353.vsd IEC05000353 V1 DE Abb. 303: IM-Funktionsblock IK01- BH_CONN QA1_OP QA1CLREL QA1_CL QA1CLITL QB61_OP QB61REL QB61_CL QB61ITL QB62_OP QB62REL QB62_CL QB62ITL QC1_OP QC1REL...
Seite 614 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.4.11.3 Logikdiagramme BH_LINE_A QA1_OP QA1_CL VPQA1 QB1_OP QB1_CL VPQB1 QB6_OP QB6_CL VPQB6 QC9_OP QC9_CL VPQC9 QB9_OP QB9_CL VPQB9 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QC3_OP QC3_CL VPQC3 CQA1_OP CQA1_CL VPCQA1 CQC1_OP CQC1_CL VPCQC1 CQC2_OP CQC2_CL...
Seite 615 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQA1 VPQC1 QB1REL & >1 VPQC2 QB1ITL VPQC11 QA1_OP QC1_OP QC2_OP QC11_OP EXDU_ES QB1_EX1 VPQC1 VPQC11 & QC1_CL QC11_CL EXDU_ES QB1_EX2 VPQB1 QC1REL VPQB6 QC1ITL & QB1_OP QC2REL QB6_OP QC2ITL VPQB6 VPQB9 QC3REL &...
Seite 616 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) CQB61_OP QB9_EX4 >1 & >1 CQA1_OP CQC1_OP & CQC2_OP QB9_EX5 QC9_OP QC3_OP QB9_EX6 VPQC9 VPQC3 & QC9_CL QC3_CL QB9_EX7 VPQB9 QC9REL VPVOLT QC9ITL & QB9_OP VOLT_OFF QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR en04000556.vsd IEC04000556 V1 DE Technisches Referenzhandbuch...
Seite 617 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) BH_LINE_B QA1_OP QA1_CL VPQA1 QB2_OP QB2_CL VPQB2 QB6_OP QB6_CL VPQB6 QC9_OP QC9_CL VPQC9 QB9_OP QB9_CL VPQB9 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QC3_OP QC3_CL VPQC3 CQA1_OP CQA1_CL VPCQA1 CQC1_OP CQC1_CL VPCQC1 CQC2_OP CQC2_CL VPCQC2 CQB62_OP...
Seite 618 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) VPQA1 VPQC1 QB2REL & >1 VPQC2 QB2ITL VPQC21 QA1_OP QC1_OP QC2_OP QC21_OP EXDU_ES QB2_EX1 VPQC1 VPQC21 & QC1_CL QC21_CL EXDU_ES QB2_EX2 VPQB2 QC1REL VPQB6 QC1ITL & QB2_OP QC2REL QB6_OP QC2ITL VPQB6 VPQB9 QC3REL &...
Seite 619 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) CQB62_OP QB9_EX4 >1 & >1 CQA1_OP CQC1_OP & CQC2_OP QB9_EX5 QC9_OP QC3_OP QB9_EX6 VPQC9 VPQC3 & QC9_CL QC3_CL QB9_EX7 VPQB9 QC9REL VPVOLT QC9ITL & QB9_OP VOLT_OFF QB2_OP QB2OPTR QB2_CL QB2CLTR VPQB2 VPQB2TR en04000559.vsd IEC04000559 V1 DE Technisches Referenzhandbuch...
Seite 620 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) BH_CONN QA1_OP QA1_CL VPQA1 QB61_OP QB61_CL VPQB61 QB62_OP QB62_CL VPQB62 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 1QC3_OP 1QC3_CL VP1QC3 2QC3_OP 2QC3_CL VP2QC3 VPQB61 QA1CLREL VPQB62 & QA1CLITL VPQA1 VPQC1 QB61REL >1 & VPQC2 QB61ITL VP1QC3...
Seite 621 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.4.11.4 Ein- und Ausgangssignale Tabelle 337: BH_LINE_A Eingangssignale Name Standard Beschreibung QA1_OP BOOLEAN QA1 offen QA1_CL BOOLEAN QA1 geschlossen QB6_OP BOOLEAN QB6 offen QB6_CL BOOLEAN QB6 geschlossen QB1_OP BOOLEAN QB1 offen QB1_CL BOOLEAN QB1 geschlossen QC1_OP...
Seite 622 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung QB9_EX2 BOOLEAN Externe Bedingung für Schaltgerät QB9 QB9_EX3 BOOLEAN Externe Bedingung für Schaltgerät QB10 QB9_EX4 BOOLEAN Externe Bedingung für Schaltgerät QB9 QB9_EX5 BOOLEAN Externe Bedingung für Schaltgerät QB10 QB9_EX6 BOOLEAN Externe Bedingung für Schaltgerät QB9 QB9_EX7...
Seite 623 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung QC1_CL BOOLEAN QC1 geschlossen QC2_OP BOOLEAN QC2 offen QC2_CL BOOLEAN QC2 geschlossen QC3_OP BOOLEAN QC3 offen QC3_CL BOOLEAN QC3 geschlossen QB9_OP BOOLEAN QB9 offen QB9_CL BOOLEAN QB9 geschlossen QC9_OP BOOLEAN QC9 offen QC9_CL...
Seite 624 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Tabelle 340: BH_LINE_B Ausgangssignale Name Beschreibung QA1CLREL BOOLEAN Schliessen von QA1 erlaubt QA1CLITL BOOLEAN Schliessen von QA1 verboten QB6REL BOOLEAN Schalten von QB6 unzulässig QB6ITL BOOLEAN Schalten von QB6 zulässig QB2REL BOOLEAN Schalten von QB2 zulässig QB2ITL BOOLEAN...
Seite 625 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Standard Beschreibung QB61_EX2 BOOLEAN Externe Bedingung für Schaltgerät QB61 QB62_EX1 BOOLEAN Externe Bedingung für Schaltgerät QB62 QB62_EX2 BOOLEAN Externe Bedingung für Schaltgerät QB62 Tabelle 342: BH_CONN Ausgangssignale Name Beschreibung QA1CLREL BOOLEAN Schliessen von QA1 erlaubt QA1CLITL BOOLEAN...
Seite 626: Horizontale Kommunikation Über Goose Für Verriegelung
APP15NAM APP6_CL APP6VAL APP7_OP APP7_CL APP7VAL APP8_OP APP8_CL APP8VAL APP9_OP APP9_CL APP9VAL APP10_OP APP10_CL APP10VAL APP11_OP APP11_CL APP11VAL APP12_OP APP12_CL APP12VAL APP13_OP APP13_CL APP13VAL APP14_OP APP14_CL APP14VAL APP15_OP APP15_CL APP15VAL COM_VAL en07000048.vsd IEC07000048 V1 DE Abb. 305: GR-Funktionsblock Technisches Referenzhandbuch...
Seite 627 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.5.2 Ein- und Ausgangssignale Tabelle 343: GOOSEINTLKRCV Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Ausgänge Tabelle 344: GOOSEINTLKRCV Ausgangssignale Name Beschreibung RESREQ BOOLEAN Reservierung erteilt RESGRANT BOOLEAN Reservierung erteilt APP1_OP BOOLEAN Gerät 1 Position ist geöffnet APP1_CL BOOLEAN...
Seite 628 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Beschreibung APP11_OP BOOLEAN Gerät 11 Position ist geöffnet APP11_CL BOOLEAN Gerät 11 Position ist geschlossen APP11VAL BOOLEAN Gerät 11 Position ist gültig APP12_OP BOOLEAN Gerät 12 Position ist geöffnet APP12_CL BOOLEAN Gerät 12 Position ist geschlossen APP12VAL BOOLEAN...
Seite 629 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) müssen jedoch gewartet werden, sind weniger Systemzuverlässig und teurer in der Anschaffung. Virtuelle Wahlschalter schliessen all diese Probleme aus. 11.6.2 Arbeitsprinzip Der SLGGIO hat zwei Funktionseingänge - HOCH und RUNTER. Wird ein Signal am HOCH Eingang empfangen, aktiviert der Block den Ausgang neben dem momentan aktivierten Ausgang, in aufsteigender Reihenfolge (ist der momentan aktivierte Ausgang 3 - und der HOCH Eingang wird gesetzt, dann wird Ausgang 4...
Seite 630: Funktion Und Verhalten
(Ausgänge werden nicht aktiviert), wenn Sie en06000420.vsd die Enter-Taste zur Bestätigung drücken. IEC06000420 V1 DE Abb. 306: Beispiel 1 zur Handhabung des Schalters vom lokalen HMI: 1 Die SLGGIO-Instanzen im CAP-Konfigurations-Tool 2 Änderung des vom Benutzer festgelegten Namens (max. 13 Zeichen) 3 Positionsnummer bis zu 32 Positionen 4 Positionsänderung...
Seite 631: Von Der Grafischen Anzeige
Die Position bleibt unverändert (Ausgänge werden nicht aktiviert), Cancel bis Sie die E-Taste für OK drücken. ../Control/SLD/Switch AR control Pilot setup Damage control en06000421.vsd IEC06000421 V1 DE Abb. 307: Beispiel 2 zur Handhabung des Schalters vom lokalen HMI: Technisches Referenzhandbuch...
Seite 632: Sl-Funktionsblock, Beispiel Für Sl01-Sl15
NAME5 NAME6 NAME7 NAME8 NAME9 NAME10 NAME11 NAME12 NAME13 NAME14 NAME15 NAME16 NAME17 NAME18 NAME19 NAME20 NAME21 NAME22 NAME23 NAME24 NAME25 NAME26 NAME27 NAME28 NAME29 NAME30 NAME31 NAME32 en05000658.vsd IEC05000658 V1 DE Abb. 308: SL-Funktionsblock, Beispiel für SL01–SL15 Technisches Referenzhandbuch...
Seite 633 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.6.4 Ein- und Ausgangssignale Tabelle 346: SLGGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion PSTO INTEGER Wahl des Benutzerstandortes BOOLEAN Binäres "Höher" Kommando DOWN BOOLEAN Binäres "Tiefer" Kommando Tabelle 347: SLGGIO Ausgangssignale Name Beschreibung...
Seite 634 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Beschreibung SWPOS30 BOOLEAN Wahlschalter Position 30 SWPOS31 BOOLEAN Wahlschalter Position 31 SWPOS32 BOOLEAN Wahlschalter Position 32 SWPOSN INTEGER Position des Schaltgerätes (Integer) 11.6.5 Einstellparameter Tabelle 348: SLGGIO "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit...
Seite 635 Ergebnis führen: POS2 POS1 RESULT POS (Integer- Ausgang) intermediate POS1 POS2 bad state 11.7.3 Funktionsblock VS01- VSGGIO BLOCK BLOCKED PSTO POSITION IPOS1 POS1 IPOS2 POS2 NAME_UND CMDPOS12 NAM_POS1 CMDPOS21 NAM_POS2 NAME_BAD en06000508.vsd IEC06000508 V1 DE Abb. 309: VS-Funktionsblock Technisches Referenzhandbuch...
Seite 636 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.7.4 Ein- und Ausgangssignale Tabelle 349: VSGGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion PSTO INTEGER Wahl des Benutzerstandortes IPOS1 BOOLEAN Position 1 Rückmeldung Eingang IPOS2 BOOLEAN Position 2 Rückmeldung Eingang Tabelle 350: VSGGIO Ausgangssignale Name...
Seite 637 IED (Engineering of the IED)" und legen Sie fest, welcher Funktionsblock im welchem Gerät oder System diese Information empfangen soll. 11.8.3 Funktionsblock DP01- DPGGIO OPEN POSITION CLOSE VALID en07000200.vsd IEC07000200 V1 DE Abb. 310: DP-Funktionsblock 11.8.4 Ein- und Ausgangssignale Tabelle 352: DPGGIO Eingangssignale Name Standard Beschreibung OPEN BOOLEAN Offen CLOSE...
Seite 638: Allgemeine Einzelpunktsteuerung 8 Signale (Spc8Ggio)
(und wie lange der Impuls dauert) oder gelatched ("dauernd") ist. BLOCK blockiert die Funktion - wird ein Befehl gesendet, wird kein Ausgang aktiviert. 11.9.3 Funktionsblock SC01- SPC8GGIO BLOCK OUT1 PSTO OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 en07000143.vsd IEC07000143 V1 DE Abb. 311: SPC-Funktionsblock Technisches Referenzhandbuch...
Seite 639 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) 11.9.4 Ein- und Ausgangssignale Tabelle 354: SPC8GGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion PSTO INTEGER Wahl des Benutzerstandortes Tabelle 355: SPC8GGIO Ausgangssignale Name Beschreibung OUT1 BOOLEAN Ausgang 1 OUT2 BOOLEAN Ausgang 2 OUT3...
Seite 640 Abschnitt 11 1MRK 505 183-UDE B Control (Steuerung) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Latched7 Gepulst Gepulst Einstellung für gepulst/fest für Ausgang 7 Gespeichert tPulse7 0.01 - 6000.00 0.01 0.10 Pulszeit Ausgang 7 Latched8 Gepulst Gepulst Einstellung für gepulst/fest für Ausgang 8 Gespeichert tPulse8 0.01 - 6000.00...
Seite 641 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation Abschnitt 12 Signalvergleich zur Gegenstation Über dieses Kapitel Dieses Kapitel beschreibt die Logik des Signalvergleichs zur Gegenstation, die in der Distanzschutz- und Erdfehlerschutzfunktion verwendet wird, um fast unverzögerte Störungsbeseitigung auf der geschützten Leitung zu erlangen. Das Kapitel berücksichtigt die Logik des Signalvergleichs zur Gegenstation (ZCOM), die Stromrichtungsumkehr und die Schwacheinspeiselogik für die Distanzschutzfunktion und Logik des Signalvergleichs zur Gegenstation für...
Seite 642: Abschnitt 12 Signalvergleich Zur Gegenstation
Eingangs BLKCS. tCoord CACC TRIP en05000512.vsd IEC05000512 V1 DE Abb. 312: Grundlegende Logik für Auslösesignal in einem Blockierschema Kommunikationskanäle müssen für jede Richtung verfügbar sein. 12.1.2.2 Unterreichschema mit Freigabesignal Bei einem freigebenden Unterreichschema sendet ein vorwärts gerichtetes Unterreichmesselement (üblich Zone1) ein Freigabesignal CS an das andere Ende, wenn ein Fehler in Vorwärtsrichtung erkannt wird.
Seite 643: Überreichschema Mit Freigabesignal
CACC TRIP en05000513.vsd IEC05000513 V1 DE Abb. 313: Logik für Auslösesignal in einem Freigabesignal-Schema Das bedingte Unterreichweiteschema verfügt über die gleichen Blockiermöglichkeiten wie schon bei dem obigen Blockierschema erwähnt. 12.1.2.3 Überreichschema mit Freigabesignal Bei einem freigebenden Überreichschema sendet ein vorwärts gerichtetes Überreichmesselement (üblich Zone2) ein Freigabesignal CS an das andere Ende,...
Seite 644: Die Deblockierfunktion Kann In Drei Betriebsarten Gestellt Werden (Einstellungunblock)
1MRK 505 183-UDE B Signalvergleich zur Gegenstation tSecurity >1 150 ms 200 ms en05000746.vsd IEC05000746 V1 DE Abb. 314: Pilotsignal-Logik mit Deblockierschema Die Deblockierfunktion kann in drei Betriebsarten gestellt werden (EinstellungUnblock): Aus: Die Deblockierfunktion ist nicht in Betrieb Kein Kommunikationsfehler kürzer als...
Seite 645: Kommunikationsschemenlogik Für Distanzschutz, Vereinfachtes Logikdiagramm
150 ms SchemeType = Intertrip CSUR tSendMi BLOCK CSBLK Schemetype = Permissive UR tCoord 25 ms TRIP CACC Schemetype = Permissive OR CSOR tSendMin SchemeType = Blocking BLKCS en05000515.vsd IEC05000515 V1 DE Abb. 315: Kommunikationsschemenlogik für Distanzschutz, vereinfachtes Logikdiagramm Technisches Referenzhandbuch...
Seite 646 Funktionsblock ZCOM- ZCPSCH_85 BLOCK TRIP BLKTR BLKCS CSBLK CACC CSOR CSUR en06000286.vsd IEC06000286 V1 DE Abb. 316: ZCOM-Funktionsblock 12.1.4 Ein- und Ausgangssignale Tabelle 357: ZCPSCH Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion BLKTR BOOLEAN Blockiersignal für Auslöseausgang von...
Seite 647 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation 12.1.5 Einstellparameter Tabelle 359: ZCPSCH Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Aus / Ein SchemeType Bedingt unterr. Signalverbindungsart Auslösemitnahme Bedingt unterr. Bedingt überr. Blockierend tCoord 0.000 - 60.000 0.001 0.035 Koordinationszeit zur...
Seite 648 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation 12.2 Phasengetrennte Kommunikationsschemenlogik für Distanzschutz (PSCH, 85) Name Funktionsblock: ZCIP- IEC 60617, graphisches Symbol: ANSI-Nummer: 85 IEC 61850, Name des logischen Knotens: ZC1PPSCH 12.2.1 Einführung Zur Fehlerbeseitigung aller Leitungsfehler wird eine Kommunikation zwischen den Leitungsenden verwendet.
Seite 649 Blockieren der Auslösung wird erreicht, indem der Eingang BLKTRLx aktiviert wird; das Blockieren des Trägersignals erfolgt durch die Aktivierung des Eingangs BLKCSLx. 25 ms tCoord CACCLx TRLx CRLx en06000310.vsd IEC06000310 V1 DE Abb. 317: Grundlegende Logik für Auslösesignal in einer Phase eines Blockierschemas Technisches Referenzhandbuch...
Seite 650 CACCLx TRLx CRLx en07000088.vsd IEC07000088 V1 DE Abb. 318: Grundlegende Logik für Auslösesignal in einer Phase eines bedingten Unterreichweiteschemas 12.2.2.3 Überreichschema mit Freigabesignal Bei einem freigebenden Überreichschema sendet ein vorwärts gerichtetes Überreichmesselement (üblich Zone2) ein bedingtes Signal CSLx an das andere Ende, wenn ein Fehler in Vorwärtsrichtung erkannt wird.
Seite 651 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation 12.2.2.5 Auslösemitnahmeschema In dem Schema Direkte Auslösemitnahme wird das Trägersignal CS von einer Unterreichstufe, die die Leitung auslöst, gesendet. Das empfangene Signal pro Phase wird, um ohne lokale Kriterien auszulösen, direkt an den Auslösefunktionsblock übermittelt. Das Signal wird nicht weiter in der phasengetrennten Kommunikationslogik verarbeitet.
Seite 652 25 ms TRLx CACCLx Schemetype = Permissive OR CSORLx tSendMin SchemeType = Blocking BLKCSx CSL1 CSL2 CSL2 CSMPH CSL3 CSL3 CSL1 CSL1 CSL2 GENERAL CSL3 en06000311.vsd IEC06000311 V1 DE Abb. 319: Vereinfachtes Logikdiagramm für eine Phase (Lx) Technisches Referenzhandbuch...
Seite 653 CSORL2 CSORL3 CSBLKL1 CSBLKL2 CSBLKL3 BLKCSL1 BLKCSL2 BLKCSL3 CRL1 CRL2 CRL3 CRMPH en06000427.vsd IEC06000427 V1 DE Abb. 320: ZC1P-Funktionsblock 12.2.4 Ein- und Ausgangssignale Tabelle 362: ZC1PPSCH Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion BLKTR BOOLEAN Gemeinsames Auslöseblockiersignal von...
Seite 654 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation Name Standard Beschreibung CSORL1 BOOLEAN Signal der Distanzschutz Überreichstufe in Phase CSORL2 BOOLEAN Signal der Distanzschutz Überreichstufe in Phase CSORL3 BOOLEAN Signal der Distanzschutz Überreichstufe in Phase CSBLKL1 BOOLEAN Signal der rückwärtsgerichteten Distanzschutzzone in Phase L1 CSBLKL2 BOOLEAN...
Seite 655 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation 12.2.5 Einstellparameter Tabelle 364: ZC1PPSCH Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein/Aus Scheme Type Bedingt unterr. Signalverbindungsart Auslösemitnahme Bedingt unterr. Bedingt überr. Blockierend tCoord 0.000 - 60.000 0.001 0.000 Auslöse-Koordinationationszeit...
Seite 656 Dies ermöglicht dem HF-Empfangssignal das Zurückfallen, bevor das HF-gestützte Auslösesignal aufgrund der Stromumkehr durch die vorwärts gerichtete Zone aktiviert wird, siehe Abbildung 321. IEC05000122 V1 DE Abb. 321: Stromrichtungsumkehr-Logik Das Senden eines HF-Sendesignals CSLx und die Aktivierung des TRIPLx im Schemakommunikationsblock ZCOM wird verhindert durch die Verbindung des IRVL-Signals mit dem Eingang BLOCK in der ZCOM-Funktion.
Seite 657: Weak End Infeed Logic (Schwacheinspeiselogik)
Fehlererkennungsfunktionen (nicht Unterspannung), wie im Gerät vorhanden, wird für gewöhnlich für diese Zwecke verwendet. IEC05000123 V1 DE Abb. 322: Echo eines empfangenen Trägersignals durch die WEI-Funktion Wird eine Echofunktion in beiden Geräten benutzt (sollte generell vermieden werden), kann durch die Echologiken ein Störsignal geschleift werden. Um ein dauerhaftes Ansprechen des Systems zu verhindern, ist die Dauer des zurückgesendeten Signals auf 200 ms begrenzt.
Seite 658 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation IEC00000551-TIFF V1 DE Abb. 323: Auslöseteil der WEI-Logik, vereinfachtes Diagramm 12.3.3 Funktionsblock ZCAL- ZCRWPSCH_85 IRVL BLOCK TRWEI IRVBLK TRWEIL1 TRWEIL2 WEIBLK1 TRWEIL3 WEIBLK2 ECHO VTSZ CBOPEN en06000287.vsd IEC06000287 V1 DE Abb. 324: ZCAL-Funktionsblock 12.3.4...
Seite 659 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation Name Standard Beschreibung WEIBLK2 BOOLEAN Blockierung der Logik für "schwache Einspeisung" durch Auslösung anderer Schutzgeräte VTSZ BOOLEAN Auslöseblockierung der Logik für "schwache Einspeisung" durch Spannungswandlerüberwachung CBOPEN BOOLEAN Auslöseblockierung der Logik für "schwache Einspeisung"...
Seite 660 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation 12.3.6 Technische Daten Tabelle 369: Stromsumkehr- und Schwacheinspeislogik für Distanzschutz (PSCH, 85) Funktion Bereich oder Wert Genauigkeit Pegel für Spannung Ph-E (10-90)% von U ± 1.0% von U base Pegel fü Spannung Ph-Ph (10-90)% von U ±...
Seite 661: Lastwegfall-Beschleunigung
1MRK 505 183-UDE B Signalvergleich zur Gegenstation IEC05000157 V1 DE Abb. 325: Vereinfachtes Logikdiagramm für die lokale Beschleunigungslogik Nachdem die WE den Schließbefehl gibt und die Erholungszeit läuft, wird es kein ARREADY-Signal geben und der Schutz wird mit normalen Zeitstufen- Distanzfunktionen ausgelöst.
Seite 662 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation IEC05000158 V1 DE Abb. 326: Lastwegfall-Beschleunigung - vereinfachtes Logikdiagramm Schalter-Schließsignale können bei Bedarf zur Blockierung der Funktion beim normalen Schließen angeschlossen werden. 12.4.3 Funktionsblock ZCLC- ZCLCPLAL TRZE BLOCK TRLL ARREADY NDST...
Seite 663 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation Tabelle 371: ZCLCPLAL Ausgangssignale Name Beschreibung TRZE BOOLEAN Auslösung durch Zonenerweiterung TRLL BOOLEAN Auslösung durch Lastabwurf 12.4.5 Einstellparameter Tabelle 372: ZCLCPLAL Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus IBase 1 - 99999 3000...
Seite 664 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation Im Richtungsschema müssen Informationen der Erdfehlerstromrichtung an das andere Leitungsende übertragen werden. Mit Richtungsvergleich kann eine Auslösezeit des Schutzes von 50 - 60 ms eingeschlossen einer Kanalsignallaufzeit von 20 ms erreicht werden. Diese kurze Auslösezeit ermöglicht eine schnelle automatische Wiedereinschaltfunktion nach der Fehlerbeseitigung.
Seite 665: Freigabeschema, Unter-/Überreichweite
Vorwärtsrichtung. Wenn kein Blockiersignal vom anderen Leitungsende über den HF-Empfangs-Binäreingang kommt, wird der TRIP-Ausgang nach der tCoord eingestellen Zeitverzögerung aktiviert. IEC05000448 V1 DE Abb. 328: Vereinfachtes Logikdiagramm für Blockierschema. 12.5.2.2 Freigabeschema, Unter-/Überreichweite Beim Freigabeschema sendet das vorwärts gerichtete Erdfehler Messelement ein Freigabesignal an das andere Ende, wenn ein Erdfehler in Vorwärtsrichtung...
Seite 666 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation Sammelschiene angeschlossen sind, können gemeinsame Kanäle nur verwenden, wenn das Verhältnis Z (Mit- und Nullsystemkomponenten) an beiden Enden etwa gleich ist. Ist das Verhältnis im Ungleichgewicht, kann das Impedanzmess- und das direktionale Erdfehler Strommesssystem der fehlerfreien Leitung einen Fehler in verschiedenen Richtungen feststellen, was zu einer ungewollten Auslösung führen kann.
Seite 667 200 ms nachdem das HF-Signal wieder da ist, rückgestellt. tSecurity >1 150 ms 200 ms en05000746.vsd IEC05000746 V1 DE Abb. 329: HF-Logik mit Deblockierschema Die Deblockierfunktion kann in drei Betriebsarten gestellt werden (setting Unblock): Aus: Die Deblockierfunktion ist nicht in Betrieb Keine Kommunikationsfehler kürzer als...
Seite 668 Funktionsblock EFC1- ECPSCH_85 BLOCK TRIP BLKTR BLKCS CSBLK CACC CSOR CSUR en06000288.vsd IEC06000288 V1 DE Abb. 330: EFC-Funktionsblock 12.5.4 Ein- und Ausgangssignale Tabelle 373: ECPSCH Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion BLKTR BOOLEAN Signal zur Auslöseblockierung durch...
Seite 669: Logik Für Stromrichtungsumkehr- Und Schwache
Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation 12.5.5 Einstellparameter Tabelle 375: ECPSCH Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus SchemeType Bedingt unterr. Signalverbindungsart, Betriebsmodus Auslösemitnahme Bedingt unterr. Bedingt überr. Blockierend tCoord 0.000 - 60.000 0.001 0.035 Kommunikationsschema...
Seite 670 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation 12.6.1 Einleitung Die EFCA Zusatzkommunikationslogik ist eine Ergänzung zur EFC Signalvergleichs-Kommunikationslogik für den Erdfehlerschutz. Zum Erlangen von schneller Fehlerklärung für alle Erdschlüsse an der Leitung, kann die gerichtete Erdschluss-Schutzfunktion mit Logik unterstützt werden, die Kommunikationskanäle verwendet.
Seite 671 Wird der Fehlerstrom in der fehlerfreien Leitung umgekehrt, wird IRV deaktiviert und IRVBLK aktiviert. Die Zurückstellung wird verzögert durch die tDelayzeit, siehe Abbildung Das sichert die Rückstellung des Trägerempfangssignal (CR). IEC99000053-TIFF V1 DE Abb. 331: Vereinfachtes Logikdiagramm, Stromumkehr 12.6.2.3 Schwacheinspeiselogik Die Schwacheinspeise-Funktion kann so eingestellt werden, dass nur ein Echosignal (WEI=Echo) oder ein Echosignal und ein Auslösesignal (WEI=Trip)
Seite 672 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation IEC99000055-TIFF V1 DE Abb. 332: Vereinfachtes Logikdiagramm, Weak End Infeed (schwache Einspeisung) - Echo. Durch die Trip-Einstellung sendet die Logik ein Echo, wie oben angegeben. Desweiteren aktiviert sie das TRWEI-Signal, um den Schalter auszulösen, wenn die Echobedingungen erfüllt werden und die Nullspannung über dem eingestellten...
Seite 673 Funktionsblock EFCA- ECRWPSCH_85 IRVL BLOCK TRWEI IRVBLK ECHO WEIBLK1 WEIBLK2 VTSZ CBOPEN en06000289.vsd IEC06000289 V1 DE Abb. 334: EFCA-Funktionsblock 12.6.4 Ein- und Ausgangssignale Tabelle 378: ECRWPSCH Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für Spannungseingang SIGNAL BLOCK BOOLEAN Blockierung der Funktion...
Seite 674: Stromrichtungsumkehr Und Schwacheinspeiselogik Für Phasengetrennte Kommunikation (Psch)
Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation 12.6.5 Einstellparameter Tabelle 380: ECRWPSCH Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung CurrRev Betriebsmodus der Stromrichtungsumkehr-Logic tPickUpRev 0.000 - 60.000 0.001 0.020 Ansprechzeit für Stromrichtungsumkehr- Logik tDelayRev 0.000 - 60.000 0.001 0.060 Zeitverzögerung zur Verhinderung der...
Seite 675 IRVOPLn & IRVBLKLn en06000474.vsd IEC06000474 V1 DE Abb. 335: Stromrichtungsumkehr-Logik Das Senden eines HF-Übertragungssignals CSLn und die Aktivierung des TRIPLn im Schemakommunikationsblock ZCOM wird verhindert durch die Verbindung des IRVOPLn-Signals mit dem Eingangs-BLOCKLN in der ZCOM-Funktion. Die Funktion hat eine interne 10 ms Rückfallverzögerung welche sicherstellt, dass die Stromumkehrlogik bei kurzen Eingangssignalen aktiviert wird, auch wenn das Ansprech-Zeitglied auf null gesetzt ist.
Seite 676 WEIBLK1 200 ms WEIBLK2 en07000085.vsd IEC07000085 V1 DE Abb. 336: Weak End Infeed logic (schwache Einspeisung) Die WEI-Funktion schickt das empfangene Trägersignal wieder zurück, siehe Abbildung 336, wenn: • Der Funktionseingang CRLx aktiv ist. Dieser Eingang ist gewöhnlich mit dem CRLx-Ausgang der Schemakommunikationslogik ZCOM verbunden.
Seite 677 CBOPEN STUL1N 100 ms TRWEI STUL2N 15 ms STUL3N TRWEIL1 15 ms TRWEIL2 15 ms TRWEIL3 en00000551.vsd IEC00000551-WMF V1 DE Abb. 337: Auslöseteil der WEI-Logik, vereinfachtes Diagramm 12.7.3 Funktionsblock ZC1W- ZC1WPSCH_85 TRPWEI BLOCK TRPWEIL1 BLKZ TRPWEIL2 CBOPEN TRPWEIL3 CRL1 IRVOP...
Seite 678 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation 12.7.4 Ein- und Ausgangssignale Tabelle 382: ZC1WPSCH Eingangssignale Name Standard Beschreibung GROUP Spannung SIGNAL BLOCK BOOLEAN Blockierung der Funktion BLKZ BOOLEAN Auslöseblockierung der Logik für "schwache Einspeisung" durch Spannungswandlerüberwachung CBOPEN BOOLEAN Auslöseblockierung der Logik für "schwache Einspeisung"...
Seite 679 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation Tabelle 383: ZC1WPSCH Ausgangssignale Name Beschreibung TRPWEI BOOLEAN Auslösung durch Logik für "schwache Einspeisung" TRPWEIL1 BOOLEAN Auslösung durch Logik für "schwache Einspeisung" in Phase L1 TRPWEIL2 BOOLEAN Auslösung durch Logik für "schwache Einspeisung"...
Seite 680 Abschnitt 12 1MRK 505 183-UDE B Signalvergleich zur Gegenstation 12.7.6 Technische Daten Tabelle 385: Stromumkehr- und Schwacheinspeislogik für phasenselektive Kommunikation (PSCH, 85) Funktion Bereich oder Wert Genauigkeit Pegel für Spannung Ph-E (10-90)% von U ± 1.0% von U base Pegel fü Spannung Ph-Ph (10-90)% von U ±...
Seite 681 Abschnitt 13 1MRK 505 183-UDE B Logik Abschnitt 13 Logik Über dieses Kapitel Dieses Kapitel beschreibt primär Auslöse- und Auslöselogikfunktionen. Die Funktionsweisen, ihre Einstellparamenter, Funktionsblöcke, Eingangs- und Ausgangssignale und technische Daten sind in jeder Funktion enthalten. 13.1 Auslöselogik (PTRC, 94) Name Funktionsblock: TRPx- IEC 60617, graphisches Symbol: ANSI-Nummer: 94...
Seite 682 Operation Mode = On Program = 3Ph en05000789.vsd IEC05000789 V1 DE Abb. 339: Vereinfachtes Logikdiagramm für dreiphasige Auslösung Die TRPx-Funktion für einpoliges und zweipoliges Auslösesignal hat zusätzliche phasengetrennte Eingänge hierfür, sowie Eingänge für Auswahl der fehlerbehafteten Phase. Die letzteren Eingänge ermöglichen einpoliges und zweipoliges Auslösesignal für solche Funktionen, die keine eigene Fähigkeit zur...
Seite 683 Blockierung der Wiederzuschaltung benutzt wird. 13.1.2.1 Logikdiagramm TRINL1 TRINL2 TRINL3 1PTRZ 1PTREF TRIN RSTTRIP - cont. Program = 3ph en05000517.vsd IEC05000517 V1 DE Abb. 340: Dreiphasige Frontlogik — vereinfachtes Logikdiagramm TRIN TRINL1 PSL1 L1TRIP TRINL2 PSL2 L2TRIP TRINL3 PSL3 L3TRIP -loop...
Seite 684: Zusatzlogik Für Den 1Ph/3Ph Betriebsmodus
Abschnitt 13 1MRK 505 183-UDE B Logik 150 ms L1TRIP RTRIP 2000 ms 150 ms L2TRIP STRIP 2000 ms 150 ms L3TRIP TTRIP 2000 ms P3PTR -loop en05000519.vsd IEC05000519-WMF V1 DE Abb. 342: Zusatzlogik für den 1ph/3ph Betriebsmodus Technisches Referenzhandbuch...
Seite 685 1MRK 505 183-UDE B Logik 150 ms L1TRIP - cont. RTRIP 2000 ms 150 ms L2TRIP STRIP 2000 ms 150 ms L3TRIP TTRIP 2000 ms TRIP -loop en05000520.vsd IEC05000520-WMF V1 DE Abb. 343: Zusatzlogik für den 1ph/2ph/3ph Betriebsmodus Technisches Referenzhandbuch...
Seite 686 RTRIP TRL1 STRIP TRL2 TTRIP TRL3 RSTTRIP TRIP TR3P -loop 10 ms TR1P 5 ms TR2P -loop en05000521.vsd IEC05000521-WMF V1 DE Abb. 344: Endauslöseschaltungen 13.1.3 Funktionsblock TRP1- SMPPTRC_94 BLOCK TRIP BLKLKOUT TRL1 TRIN TRL2 TRINL1 TRL3 TRINL2 TR1P TRINL3 TR2P...
Seite 687 Abschnitt 13 1MRK 505 183-UDE B Logik 13.1.4 Ein- und Ausgangssignale Tabelle 386: SMPPTRC Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion BLKLKOUT BOOLEAN Blockiert LS Blockierausgang (CLLKOUT) TRIN BOOLEAN Auslösung alle Phasen TRINL1 BOOLEAN Auslösung Phase L1 TRINL2 BOOLEAN Auslösung Phase L2 TRINL3...
Seite 688: Auslösematrix-Logik (Ggio)
Abschnitt 13 1MRK 505 183-UDE B Logik 13.1.5 Einstellparameter Tabelle 388: SMPPTRC Gruppeneinstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus Program 3 phase 1ph/3ph 1ph/3ph 1/2/3phasig tTripMin 0.000 - 60.000 0.001 0.150 minimale Zeit für Auslösesignal Tabelle 389: SMPPTRC Gruppeneinstellungen (erweitert) Name...
Seite 689 Abschnitt 13 1MRK 505 183-UDE B Logik Die Matrix und die physischen Ausgänge werden im PCM 600-Parametrier-Tool dargestellt, und dies gestattet dem Benutzer, die Signale entsprechend den spezifischen Bedürfnissen der Anwendung an die physischen Auslöseausgänge anzupassen. 13.2.2 Arbeitsprinzip Der Auslösematrixlogikblock ist mit 32 Eingangssignalen und 3 Ausgangssignalen ausgestattet.
Seite 690: Auslösematrixinternlogik
Off Delay Time 3 en06000514.vsd IEC06000514 V1 DE Abb. 346: Auslösematrixinternlogik Ausgangssignale dieses Funktionsblocks sind üblicherweise mit anderen Logikblöcken oder direkt mit Ausgangskontakten des Geräts verbunden. Wird der Impulszeitgeber dieses Ausgangssignals für eine direkte Auslösung des LS / der LS verwendet, sollte er auf etwa 0,150s eingestellt werden, um eine ausreichende Mindestdauer des Auslöseimpulses an die Leistungsschalterauslösespulen zu...
Seite 691 INPUT 24 INPUT 25 INPUT 26 INPUT 27 INPUT 28 INPUT 29 INPUT 30 INPUT 31 INPUT 32 en05000370.vsd IEC05000370 V1 DE Abb. 347: TR-Funktionsblock 13.2.4 Ein- und Ausgangssignale Tabelle 391: TMAGGIO Eingangssignale Name Standard Beschreibung INPUT1 BOOLEAN Binäreingang 1...
Seite 692 Abschnitt 13 1MRK 505 183-UDE B Logik Name Standard Beschreibung INPUT14 BOOLEAN Binäreingang 14 INPUT15 BOOLEAN Binäreingang 15 INPUT16 BOOLEAN Binäreingang 16 INPUT17 BOOLEAN Binäreingang 17 INPUT18 BOOLEAN Binäreingang 18 INPUT19 BOOLEAN Binäreingang 19 INPUT20 BOOLEAN Binäreingang 20 INPUT21 BOOLEAN Binäreingang 21 INPUT22 BOOLEAN...
Seite 693: Konfigurierbare Logikblöcke (Lld)
Eine Anzahl logischer Blöcke und Zeitglieder stehen zur Verfügung, die es Benutzern ermöglicht, die Konfiguration entsprechend der speziellen Anwenderbedürfnisse anzupassen. 13.3.2 Inverterfunktionsblock (INV) I001- INPUT en04000404.vsd IEC04000404 V1 DE Abb. 348: INV-Funktionsblock Tabelle 394: INV Eingangssignale Name Standard Beschreibung INPUT BOOLEAN Eingang...
Seite 694 Eingänge und zwei Ausgänge. Einer der Eingänge sowie einer der Ausgänge sind invertiert. A001- INPUT 1 INPUT 2 NOUT INPUT 3 INPUT 4N en04000406.vsd IEC04000406 V1 DE Abb. 350: UND-Funktionsblock Tabelle 398: AND Eingangssignale Name Standard Beschreibung INPUT1 BOOLEAN Eingang 1 INPUT2...
Seite 695 Der Funktionsblock TIMER (Zeitglied) hat rückfall- und anzugsverzögerte Ausgänge in Bezug auf das Eingangssignal. Das Zeitglied hat eine einstellbare Zeitverzögerung (Parameter T). T M01- Timer INPUT en04000378.vsd IEC04000378 V1 DE Abb. 351: TM-Funktionsblock Tabelle 400: TIMER Eingangssignale Name Standard Beschreibung INPUT BOOLEAN...
Seite 696: Exklusiv Oder-Funktionsblock (Xor)
Ausgangssignal beträgt 1, wenn die Eingangssignale unterschiedlich sind und 0, wenn sie gleich sind. XO01- INPUT 1 INPUT 2 NOUT en04000409.vsd IEC04000409 V1 DE Abb. 353: XODER-Funktionsblock Tabelle 406: XOR Eingangssignale Name Standard Beschreibung INPUT1 BOOLEAN Eingang 1 XOR Baustein...
Seite 697: Steuerbarer Baustein-Funktionsblock (Gt)
Abschnitt 13 1MRK 505 183-UDE B Logik Tabelle 408: Wahrheitstabelle für den Set/Reset (SRM) Funktionsblock RESET NOUT SM01- RESET NOUT en04000408.vsd IEC04000408 V1 DE Abb. 354: SM-Funktionsblock Tabelle 409: SRM Eingangssignale Name Standard Beschreibung BOOLEAN Setz-Eingang RESET BOOLEAN Rücksetz-Eingang Tabelle 410:...
Seite 698 Der Funktionsblock TS Zeitglied hat Ausgänge für das verzögerte Eingangssignal bei Rückfall und Anzug. Das Zeitglied hat eine einstellbare Zeitverzögerung. Die Einstellung Operation On/Off steuert den Betrieb des Zeitglieds (Timer). TS01- TimerSet INPUT en04000411.vsd IEC04000411 V1 DE Abb. 356: TS-Funktionsblock Tabelle 415: TIMERSET Eingangssignale Name Standard Beschreibung INPUT BOOLEAN...
Seite 699 Abschnitt 13 1MRK 505 183-UDE B Logik 13.3.11 Technische Daten Tabelle 418: Konfigurierbare Logikblöcke Logikblock Anzahl mit Aktualisierungsrate Bereich oder Wert Genauigkeit schnell mittel normal LogicAND LogicOR LogicXOR LogicInverter LogicSRMemory LogicGate LogicTimer (0.000-90000.00 ± 0.5% ± 10 0) s LogicPulseTimer (0.000-90000.00 ±...
Seite 700 Sie bitte das Applikationshandbuch. 13.4.3 Funktionsblock FIXD- FixedSignals INTZERO INTONE REALZERO STRNULL ZEROSMPL GRP_OFF en05000445.vsd IEC05000445 V1 DE Abb. 357: FIXD-Funktionsblock 13.4.4 Ein- und Ausgangssignale Tabelle 419: FXDSIGN Ausgangssignale Name Beschreibung BOOLEAN Signal logisch "0" BOOLEAN Signal logisch "1" INTZERO INTEGER Integer Signal "0"...
Seite 701 13.5.1.2 Funktionsblock BB01- B16I BLOCK IN10 IN11 IN12 IN13 IN14 IN15 IN16 en07000128.vsd IEC07000128 V1 DE Abb. 358: Der B16I-Funktionsblock. 13.5.1.3 Ein- und Ausgangssignale Tabelle 420: B16I Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion BOOLEAN Eingang 1 BOOLEAN...
Seite 702: Umwandlung Von Boolescher 16 Zu Ganzzahl Mit Logischer Knotendarstellung (B16Iggio)
Abschnitt 13 1MRK 505 183-UDE B Logik Name Standard Beschreibung BOOLEAN Eingang 9 IN10 BOOLEAN Eingang 10 IN11 BOOLEAN Eingang 11 IN12 BOOLEAN Eingang 12 IN13 BOOLEAN Eingang 13 IN14 BOOLEAN Eingang 14 IN15 BOOLEAN Eingang 15 IN16 BOOLEAN Eingang 16 Tabelle 421: B16I Ausgangssignale Name...
Seite 703 13.6.3 Funktionsblock BA01- B16IGGIO BLOCK IN10 IN11 IN12 IN13 IN14 IN15 IN16 en07000129.vsd IEC07000129 V1 DE Abb. 359: Der B16IGGIO-Funktionsblock. 13.6.4 Ein- und Ausgangssignale Tabelle 422: B16IGGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion BOOLEAN Eingang 1 BOOLEAN...
Seite 704: Umwandlung Von Einer Ganzen Zahl Zu Boolescher
Abschnitt 13 1MRK 505 183-UDE B Logik Name Standard Beschreibung IN10 BOOLEAN Eingang 10 IN11 BOOLEAN Eingang 11 IN12 BOOLEAN Eingang 12 IN13 BOOLEAN Eingang 13 IN14 BOOLEAN Eingang 14 IN15 BOOLEAN Eingang 15 IN16 BOOLEAN Eingang 16 Tabelle 423: B16IGGIO Ausgangssignale Name Beschreibung...
Seite 705 OUT6 OUT7 OUT8 OUT9 OUT10 OUT11 OUT12 OUT13 OUT14 OUT15 OUT16 en06000501.vsd IEC06000501 V1 DE Abb. 360: Der BI16-Funktionsblock. 13.7.4 Ein- und Ausgangssignale Tabelle 424: IB16 Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion INTEGER Integer Eingang Tabelle 425:...
Seite 706 Abschnitt 13 1MRK 505 183-UDE B Logik 13.7.5 Einstellparameter Die Funktion verfügt über keine Parameter in der lokalen Bedieneinheit (HMI) oder im Schutz- und Steuerungs-IED-Manager (PCM 600) 13.8 Umwandlung von einer ganzen Zahl zu Boolescher 16 mit logischer Knotendarstellung (IB16GGIO) Name Funktionsblock: IX-- IEC 60617, graphisches Symbol: ANSI-Nummer:...
Seite 707 OUT6 OUT7 OUT8 OUT9 OUT10 OUT11 OUT12 OUT13 OUT14 OUT15 OUT16 en06000502.vsd IEC06000502 V1 DE Abb. 361: Der BI16GGIO-Funktionsblock. 13.8.4 Ein- und Ausgangssignale Tabelle 426: IB16GGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion PSTO INTEGER Wahl des Benutzerstandortes...
Seite 708 Abschnitt 13 1MRK 505 183-UDE B Logik Diese Funktion beinhaltet keine Einstellungsparameter. Technisches Referenzhandbuch...
Seite 709: Abschnitt 14 Überwachung
Abschnitt 14 1MRK 505 183-UDE B Überwachung Abschnitt 14 Überwachung Über dieses Kapitel Dieses Kapitel beschreibt die Funktionen für Messungen, Ereignisse und Störungen. Die Funktionsweise, ihre Einstellparamenter, Funktionsblöcke, Eingangs- und Ausgangssignale und technische Daten sind in jeder Funktion enthalten. 14.1 Messungen (MMXU) Name Funktionsblock: SVRx- IEC 60617, graphisches Symbol:...
Seite 710 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Funktionsblock: VPx- IEC 60617, graphisches Symbol: ANSI-Nummer: IEC 61850, Name des logischen Knotens: VMMXU SYMBOL-UU V1 DE Name Funktionsblock: CSQx IEC 60617, graphisches Symbol: ANSI-Nummer: IEC 61850, Name des logischen Knotens: I1, I2, I0 CMSQI SYMBOL-VV V1 DE Name Funktionsblock: VSQx...
Seite 711 Abschnitt 14 1MRK 505 183-UDE B Überwachung Alle Messwerte können mit vier einstellbaren Grenzwerten überwacht werden: absolute Untergrenze, Untergrenze, Obergrenze und absolute Obergrenze. Es wird auch eine Funktion unterstützt, die alle Messwerte unterhalb eines einstellbaren Grenzwertes auf Null setzt und so die Auswirkungen von Geräuschen auf die Eingänge reduziert.
Seite 712: Nullpunktunterdrückung
Nullpunktunterdrückung für die Werte innerhalb von SVR überlagert werden kann. Kontinuierliche Überwachung der Messgröße Benutzer können die im jeweiligen Funktionsblock vorhandenen Messgrößen anhand von vier eingebauten Grenzwerten kontinuierlich überwachen; s. Abb. 362. Die Überwachung verfügt über zwei Betriebsmodi: • Overfunction; wenn der gemessene Strom den oberen Grenzwert (XHiLim) oder den absoluten oberen Grenzwert (XHiHiLim) überschreitet...
Seite 713: Momentanwert Der Messgröße
Absolute Untergrenze X_RANGE=4 en05000657.vsd IEC05000657 V1 DE Abb. 362: Darstellung von Grenzwerten Jeder analoge Ausgang verfügt über einen entsprechenden Ausgang auf Überwachungsebene (X_RANGE). Das Ausgangssignal ist eine ganze Zahl im Intervall 0-4 (0: Normal, 1: Obergrenze überschritten, 3: absolute Obergrenze überschritten, 2: Untergrenze unterschritten und 4: unterhalb der absoluten...
Seite 714: Überwachung Der Totzonenbreite
Abschnitt 14 1MRK 505 183-UDE B Überwachung IEC05000500 V1 DE Abb. 363: Periodische Übertragung Überwachung der Totzonenbreite Wenn sich ein Messwert im Vergleich zum zuletzt übertragenen Wert ändert und diese Änderung die vom Benutzer definierten ±ΔY vordefinierten Grenzwerte überschreitet (XZeroDb), dann überträgt der Messkanal den neuen Wert an eine höhere Ebene.
Seite 715: Integrale Totzonenbreitenübertragung
Integrale Totzonenbreitenübertragung Der gemessene Wert wird gemeldet, wenn das Zeitintegral aller Änderungen die voreingestellte Grenze (XZeroDb) überschreitet; s. Abb. 365, die exemplarisch eine Meldung mit integraler Totzonenbreitenüberwachung zeigt. Die Abbildung ist vereinfacht: Der Prozess ist nicht kontinuierlich, aber die Werte werden einmal pro Zyklus ausgewertet.
Seite 716 Abschnitt 14 1MRK 505 183-UDE B Überwachung IEC99000530 V1 DE Abb. 365: Meldungen mit integraler Überwachung der Totzonenbreite 14.1.2.2 Servicewerte (MMXU, SVR) Betriebsmodus Die Messfunktion muss mit dem Eingang für dreiphasigen Strom und dreiphasige Spannung im Konfigurations-Tool (Gruppensignale) verbunden werden. Es ist möglich die oben genannten Messgrößen auf neun verschiedene Arten zu messen...
Seite 717 Abschnitt 14 1MRK 505 183-UDE B Überwachung Wert für Formel zur Berechnung von Formel zur Berechnung der Kommentar Parameter komplexem, dreiphasigem Strom Spannung und der Stromstärke "Modus" einstellen L1, L2, L3 Verwendet, × × × ) / 3 wenn drei Leiter-Erde- EQUATION1385 V1 DE ) / 3...
Seite 718 Abschnitt 14 1MRK 505 183-UDE B Überwachung Wert für Formel zur Berechnung von Formel zur Berechnung der Kommentar Parameter komplexem, dreiphasigem Strom Spannung und der Stromstärke "Modus" einstellen Verwendet, × = × × wenn nur U Leiter-Erde- (Gleichung 144) Spannung EQUATION1399 V1 DE vorliegt (Gleichung 145)
Seite 719 Messgenauigkeit von 0,5 kalibriert werden. Dies wird durch die Kompensation von Winkel und Amplitude bei 5, 30 und 100% des Bemessungsstroms und der Bemessungsspannung erreicht. Die Kompensation unterhalb 5% und oberhalb 100% ist konstant. Dazwischen ist sie linear; s. Abb. 366. IEC05000652 V1 DE Abb.
Seite 720: Kompensationseinrichtung
Abschnitt 14 1MRK 505 183-UDE B Überwachung = × × Calculated (Gleichung 152) EQUATION1407 V1 DE Wobei: ist ein neuer Messwert (P, Q, S, U, I oder PF), der sich aus der Funktion ergibt ist der sich aus der Messfunktion im vorigen Zyklus ergebende Messwert ist der neue, im aktuellen Zyklus berechnete Wert Calculated ist ein vom Benutzer einstellbarer Parameter mit Einfluss auf die Filtereigenschaften...
Seite 721 Kompensation von Betrag und Winkel bei 5, 30 und 100% der Nennleistung. Die Kompensation unterhalb 5% und oberhalb 100% ist konstant. Dazwischen ist sie linear; s. Abb. oben. Leiterströme (Betrag und Winkel) stehen an den Ausgängen zur Verfügung, wobei jedem Analogwert ein entsprechender Wert auf Überwachungsebene (ILx_RANG)
Seite 722: Spannungszeiger (Mmxu, Vn Und Vp)
Die verfügbaren Funktionsblöcke eines IED hängen von der tatsächlichen Hardware (TRM) und der logischen Konfiguration in PCM 600 ab. SVR1- CVMMXU S_RANGE P_INST P_RANGE Q_INST Q_RANGE PF_RANGE ILAG ILEAD U_RANGE I_RANGE F_RANGE en05000772.vsd IEC05000772 V1 DE Abb. 368: SVR-Funktionsblock Technisches Referenzhandbuch...
Seite 723 Abschnitt 14 1MRK 505 183-UDE B Überwachung CP01- CMMXU IL1RANG IL1ANGL IL2RANG IL2ANGL IL3RANG IL3ANGL en05000699.vsd IEC05000699 V1 DE Abb. 369: CP-Funktionsblock VP01- VMMXU UL12 UL12RANG UL23 UL23RANG UL31 UL31RANG en05000701.vsd IEC05000701 V1 DE Abb. 370: VP-Funktionsblock CSQ1- CMSQI 3I0RANG...
Seite 724: Ein- Und Ausgangssignale
Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.1.4 Ein- und Ausgangssignale Tabelle 428: CVMMXU Eingangssignale Name Standard Beschreibung GROUP Gruppensignal für dreiphasigen Stromeingang SIGNAL GROUP Gruppensignal für Spannungseingang SIGNAL Tabelle 429: CVMMXU Ausgangssignale Name Beschreibung REAL Scheinleistung Betrag des Totbandes S_RANGE INTEGER Scheinleistung Messbereich...
Seite 725 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Beschreibung REAL IL2 Amplitude, Betrag des gemessenen Wertes IL2RANG INTEGER IL2 Amplitudenbereich IL2ANGL REAL IL2 Winkel, Betrag des gemessenen Wertes REAL IL3 Amplitude, Betrag des gemessenen Wertes IL3RANG INTEGER IL3 Amplitudenbereich IL3ANGL REAL IL3 Winkel, Betrag des gemessenen Wertes Tabelle 432:...
Seite 726 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Beschreibung UL23 REAL UL23 Amplitude, Betrag des übertragenen Messwertes UL23RANG INTEGER UL23 Amplitudenbereich UL23ANGL REAL UL23 Winkel, Betrag des übertragenen Messwertes UL31 REAL UL31 Amplitude, Betrag des übertragenen Messwertes UL31RANG INTEGER UL31 Amplitudenbereich UL31ANGL REAL UL31 Winkel, Betrag des übertragenen...
Seite 727 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Beschreibung REAL U1 Amplitude, Betrag des übertragenen Messwertes U1RANG INTEGER U1 Amplitudenbereich U1ANGL REAL U1 Winkel, Betrag des übertragenen Messwertes REAL U2 Amplitude, Betrag des übertragenen Messwertes U2RANG INTEGER U2 Amplitudenbereich U2ANGL REAL U2 Winkel, Betrag des übertragenen Messwertes 14.1.5...
Seite 728 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Mode L1, L2, L3 L1, L2, L3 Wahl der Messgrößen für Strom und Aron-Schaltung Spannung Mitsystem L1L2 L2L3 L3L1 PowAmpFact 0.000 - 6.000 0.001 1.000 Amplitudenfaktor zur Skalierung der Leistungsmessung PowAngComp -180.0 - 180.0...
Seite 729 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung SHiLim 0.000 - 0.001 800000000.000 Erster Oberer Grenzwert (physikalischer 10000000000.000 Wert) SLimHyst 0.000 - 100.000 0.001 5.000 Hysterese in % de Messbereiches (gültig für alle Grenzwerte) PDbRepInt 1 - 300 Zykl.: Interval (s), Tb: In % des Messbereiches, Tb-Int: In%s...
Seite 730 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung UDbRepInt 1 - 300 Zykl.: Interval (s), Tb: In % des Messbereiches, Tb-Int: In%s UZeroDb 0 - 100000 Nullpunktunterdrückung in 0.001% des Messbereiches UHiHiLim -10000000000.000 0.001 460000.000 Zweiter Oberer Grenzwert - 10000000000.000 (physikalischer Wert)
Seite 731 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung IAmpComp5 -10.000 - 10.000 0.001 0.000 Amplitudenfaktor zur Stromkalibrierung bei 5% von Ir IAmpComp30 -10.000 - 10.000 0.001 0.000 Amplitudenfaktor zur Stromkalibrierung bei 30% von Ir IAmpComp100 -10.000 - 10.000 0.001 0.000...
Seite 732 Abschnitt 14 1MRK 505 183-UDE B Überwachung Tabelle 443: CMMXU "Non Group" Einstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung IL1ZeroDb 0 - 100000 Nullpunktunterdrückung in 0.001% des Messbereiches IL1HiHiLim 0.000 - 0.001 900.000 Zweiter Oberer Grenzwert 10000000000.000 (physikalischer Wert) IL1HiLim 0.000 - 0.001...
Seite 733 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung IL3LowLowLim 0.000 - 0.001 0.000 Zweiter Unterer Grenzwert 10000000000.000 (physikalischer Wert) IL3Min 0.000 - 0.001 0.000 Kleinster Wert 10000000000.000 IL3LimHys 0.000 - 100.000 0.001 5.000 Hysterese in % de Messbereiches (gültig für alle Grenzwerte) Tabelle 444: VNMMXU "Non Group"...
Seite 734 Abschnitt 14 1MRK 505 183-UDE B Überwachung Tabelle 445: VNMMXU "Non Group" Einstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung UL1ZeroDb 0 - 100000 Nullpunktunterdrückung in 0.001% des Messbereiches UL1HiHiLim 0.000 - 0.001 260000.000 Zweiter Oberer Grenzwert 10000000000.000 (physikalischer Wert) UL1HiLim 0.000 - 0.001...
Seite 735 Abschnitt 14 1MRK 505 183-UDE B Überwachung Tabelle 446: VMMXU "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung UL12DbRepInt 1 - 300 Zykl.: Interval (s), Tb: In % des Messbereiches, Tb-Int: In%s Operation Funktion Ein / Aus UBase 0.05 - 2000.00 0.05 400.00...
Seite 736 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung UL12Min 0.000 - 0.001 0.000 Kleinster Wert 10000000000.000 UL12LimHys 0.000 - 100.000 0.001 5.000 Hysterese in % de Messbereiches (gültig für alle Grenzwerte) UL23ZeroDb 0 - 100000 Nullpunktunterdrückung in 0.001% des Messbereiches UL23HiHiLim...
Seite 737 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus 3I0AngMin -180.000 - 180.000 Grad 0.001 -180.000 Kleinster Wert 3I0AngMax -180.000 - 180.000 Grad 0.001 180.000 Größter Wert 3I0AngRepTyp Zyklisch Zyklisch Übertragungsverfahren Totband Int.
Seite 738 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung 3I0LowLim 0.000 - 0.001 0.000 Erster Unterer Grenzwert (physikalischer 10000000000.000 Wert) 3I0LowLowLim 0.000 - 0.001 0.000 Zweiter Unterer Grenzwert 10000000000.000 (physikalischer Wert) 3I0AngZeroDb 0 - 100000 Nullpunktunterdrückung in 0.001% des Messbereiches I1ZeroDb 0 - 100000...
Seite 739 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung 3U0LimHys 0.000 - 100.000 0.001 5.000 Hysterese in % de Messbereiches (gültig für alle Grenzwerte) 3U0AngDbRepInt 1 - 300 Zykl.: Interval (s), Tb: In % des Messbereiches, Tb-Int: In%s Operation Funktion Ein / Aus 3U0AngZeroDb...
Seite 740 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung UAmpPreComp5 -10.000 - 10.000 0.001 0.000 Amplitude factor to pre-calibrate voltage at 5% of Ir UAmpPreComp30 -10.000 - 10.000 0.001 0.000 Amplitude factor to pre-calibrate voltage at 30% of Ir UAmpPreComp100 -10.000 - 10.000 0.001...
Seite 741 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.1.6 Technische Daten Tabelle 452: Messungen (MMXU) Funktion Bereich oder Wert Genauigkeit Frequenz (0.95-1.05) × f ± 2.0 mHz Spannung (0.1-1.5) ×U ± 0.5% of U at U£U ± 0.5% of U at U > U Strom (0.2-4.0) ×...
Seite 742: Übertragung
Die gültige Zahl wird beibehalten. Der Funktionsblock verfügt auch über einen RÜCKSTELLUNG-Eingang. Bei Aktivierung dieses Eingangs werden alle sechs Zähler auf 0 gestellt. 14.2.3 Funktionsblock CNT1- CNTGGIO BLOCK COUNTER1 COUNTER2 COUNTER3 COUNTER4 COUNTER5 COUNTER6 RESET en05000345.vsd IEC05000345 V1 DE Abb. 373: CNT-Funktionsblock Technisches Referenzhandbuch...
Seite 743 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.2.4 Eingangssignale Tabelle 453: CNTGGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion COUNTER1 BOOLEAN Eingang für Zähler 1 COUNTER2 BOOLEAN Eingang für Zähler 2 COUNTER3 BOOLEAN Eingang für Zähler 3 COUNTER4 BOOLEAN Eingang für Zähler 4 COUNTER5...
Seite 744 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.3 Ereignisfunktion (EV) Name Funktionsblock: EVxx- IEC 60617, graphisches Symbol: ANSI-Nummer: IEC 61850, Name des logischen Knotens: S00946 V1 DE Ereig-nis 14.3.1 Einleitung Bei Anwendung eines Stations-Automatisierungssystems mit LON- oder SPA- Kommunikation können mit Zeitstempel versehene Ereignisse bei einer Änderung bzw.
Seite 745 Abschnitt 14 1MRK 505 183-UDE B Überwachung Alle Ereignisse werden, entsprechend der Ereignismaske, in einem Puffer, der bis zu 1000 Ereignisse enthält, gelagert. Tauchen neue Ereignisse auf, noch bevor das älteste Ereignis im Puffer gelesen wurde, wird das älteste Ereignis überschrieben und ein Überlaufalarm erscheint.
Seite 746 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.3.3 Funktionsblock EV01- Event BLOCK INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6 INPUT7 INPUT8 INPUT9 INPUT10 INPUT11 INPUT12 INPUT13 INPUT14 INPUT15 INPUT16 NAME1 NAME2 NAME3 NAME4 NAME5 NAME6 NAME7 NAME8 NAME9 NAME10 NAME11 NAME12 NAME13 NAME14 NAME15...
Seite 747 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Standard Beschreibung INPUT9 GROUP Eingang 9 SIGNAL INPUT10 GROUP Eingang 10 SIGNAL INPUT11 GROUP Eingang 11 SIGNAL INPUT12 GROUP Eingang 12 SIGNAL INPUT13 GROUP Eingang 13 SIGNAL INPUT14 GROUP Eingang 14 SIGNAL INPUT15 GROUP Eingang 15...
Seite 748 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung EventMask4 Keine Ereignisse Automatisch Übertragungskriterien für Eingang 4 Bei steigender Flanke Bei 1?0 Bei Änderung Automatisch EventMask5 Keine Ereignisse Automatisch Übertragungskriterien für Eingang 5 Bei steigender Flanke Bei 1?0 Bei Änderung Automatisch...
Seite 749 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung EventMask13 Keine Ereignisse Automatisch Übertragungskriterien für Eingang 13 Bei steigender Flanke Bei 1?0 Bei Änderung Automatisch EventMask14 Keine Ereignisse Automatisch Übertragungskriterien für Eingang 14 Bei steigender Flanke Bei 1?0 Bei Änderung Automatisch...
Seite 750 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung MinRepIntVal14 0 - 3600 Kleinstes Übertragungsintervall für Eingang 14 MinRepIntVal15 0 - 3600 Kleinstes Übertragungsintervall für Eingang 15 MinRepIntVal16 0 - 3600 Kleinstes Übertragungsintervall für Eingang 16 14.4 Fehlerortungsfunktion (RFLO) Name Funktionsblock: FLO--...
Seite 751 Der Algorithmus berücksichtigt die Auswirkungen von Lastströmen, Einspeisung an beiden Leitungsenden und zusätzlichen Fehlerwiderstand. en05000045.vsd IEC05000045 V1 DE Abb. 374: Vereinfachte Netzwerkkonfiguration mit Netzwerkdaten, welche notwendig sind für die Einstellung der Fehlerortungs-Messfunktion. Hat sich die Quellenimpedanz der beiden Enden der geschützten Leitung deutlich verändert, relativ zu den eingestellten Werten zur Fehlerortungszeit (aufgrund eines...
Seite 752: Korrekter Algorithmus Zur Messung Des Abstands Zum Fehler
Der Fehlerwiderstand ist definiert als . Das Ersatzschaltbild trägt dabei zur besseren Verdeutlichung des Algorithmus bei. (1-p).Z xx01000171.vsd IEC01000171 V1 DE Abb. 375: Fehler in der von beiden Enden gespeisten Übertragungleitung. Aus Abbildung geht hervor, dass: × × ×...
Seite 753: Bei Einer Einzelnen Leitung Ist Der Wert Gleich
Abschnitt 14 1MRK 505 183-UDE B Überwachung Bei einer einzelnen Leitung ist der Wert gleich: × – ----------------------------------------- (Gleichung 155) EQUATION97 V1 DE Deshalb ist die Gleichung zur Fehlerortung bei einer einzelnen Leitung: × × × ------- - R (Gleichung 156) EQUATION98 V1 DE Tabelle 459: Ausdrücke für U...
Seite 754 Abschnitt 14 1MRK 505 183-UDE B Überwachung DI ist der Wert der Stromänderung, d.h. der Strom nach dem Fehler minus dem Strom vor dem Fehler. Im Folgenden wird die positive Impedanz für Z und Z in die Gleichungen eingesetzt, da dies der im Algorithmus benutzte Wert ist. Bei zwei Leitungen sieht die Fehlergleichung wie folgt aus: ×...
Seite 755: Gleichung
Abschnitt 14 1MRK 505 183-UDE B Überwachung æ ö × -------------- - - -------------------------- - è ø × A DD (Gleichung 169) EQUATION105 V1 DE æ ö × --------------- - -------------------------- - è ø × A DD (Gleichung 170) EQUATION106 V1 DE und: •...
Seite 756 FLTDISTX PHSELL2 CALCMADE PHSELL3 BCD_80 CALCDIST BCD_40 BCD_20 BCD_10 BCD_8 BCD_4 BCD_2 BCD_1 en05000679.vsd IEC05000679 V1 DE Abb. 376: FLO-Funktionsblock 14.4.4 Ein- und Ausgangssignale Tabelle 460: LMBRFLO Eingangssignale Name Standard Beschreibung PHSELL1 BOOLEAN Phasenauswahl L1 PHSELL2 BOOLEAN Phasenauswahl L2 PHSELL3...
Seite 757 Abschnitt 14 1MRK 505 183-UDE B Überwachung Tabelle 461: LMBRFLO Ausgangssignale Name Beschreibung FLTDISTX REAL Reaktive Fehlerentfernung CALCMADE BOOLEAN Fehlerberechnung durchgeführt BCD_80 BOOLEAN Entfernung als Binär codierte Daten, bit entspricht BCD_40 BOOLEAN Entfernung als Binär codierte Daten, bit entspricht BCD_20 BOOLEAN Entfernung als Binär codierte Daten, bit entspricht BCD_10...
Seite 758 Abschnitt 14 1MRK 505 183-UDE B Überwachung Tabelle 463: LMBRFLO "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung DrepChNoIL1 1 - 30 Kanal Aufzeichungseingangsnummer, Aufzeichnung des Phasenstroms, IL1 DrepChNoIL2 1 - 30 Kanal Aufzeichungseingangsnummer, Aufzeichnung des Phasenstroms, IL2 DrepChNoIL3 1 - 30 Kanal...
Seite 759 Grenzwert und oberen Grenzwert und zweitem Grenzwert zweitem oberen unteren Grenzwerte Grenzwert LOWLOW High High NORMAL High HIGH High HIGHHIGH High 14.5.3 Funktionsblock XP01- RANGE_XP RANGE HIGHHIGH HIGH NORMAL LO W LOWLOW en05000346.vsd IEC05000346 V1 DE Abb. 377: XP-Funktionsblock Technisches Referenzhandbuch...
Seite 760 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.5.4 Ein- und Ausgangssignale Tabelle 466: RANGE_XP Eingangssignale Name Standard Beschreibung RANGE INTEGER Bereich der Messwerte Tabelle 467: RANGE_XP Ausgangssignale Name Beschreibung HIGHHIGH BOOLEAN Messwert ist über dem zweiten oberen Grenzwert HIGH BOOLEAN Messwert ist zwischen dem ersten und zweiten oberen Grenzwert NORMAL...
Seite 761 Abschnitt 14 1MRK 505 183-UDE B Überwachung Die Funktion ist durch eine hohe Flexibilität hinsichtlich Konfiguration, Startbedingungen, Aufzeichnungszeiten sowie eine große Speicherkapazität gekennzeichnet. Der Start einer Stördatenaufzeichnung erfolgt über Eingangssignale der Funktionsblöcke DRAx oder DRBy. Alle Signale vom Beginn der Vor-Fehler-Zeit bis zum Ende der Nach-Fehler-Zeit werden in die Aufzeichnung eingeschlossen.
Seite 762 Ereignis-Rekorder Indikationen en05000124.vsd IEC05000124 V1 DE Abb. 378: Stördatenaufzeichnungsfunktionen und verwandte Funktionsblöcke Der gesamte Störschrieb kann Informationen über eine Reihe von Aufzeichnungen enthalten, die alle aus den Daten der oben genannten Teile kommen. Die Ereignislistenfunktion arbeitet kontinuierlich, unabhängig von Störauslösung, Aufzeichnungsdauer, usw..
Seite 763: Ereignisaufzeichnung (Er)
60 Hz Gesamte Aufnahmezeit 400 s en05000488.vsd IEC05000488 V1 DE Abb. 380: Anzahl von Aufzeichnungen. Störinformationen Datum und Uhrzeit der Störung, Anzeigen, Ereignisse, Fehlerposition und Auslösewerte sind in der lokalen LHMI verfügbar. Für einen vollständigen Stördatenbericht ist die Verwendung eines PC und PCM600 erforderlich. Der PC kann mit der vorderen oder der hinteren IED-Schnittstelle oder fern über den...
Seite 764 Abschnitt 14 1MRK 505 183-UDE B Überwachung Ereignisliste (EL) Die Ereignisliste kann insgesamt 1000 mit Zeitstempel versehene Ereignisse enthalten. Die Informationen werden kontinuierlich aktualisiert, wenn die ausgewählten binären Signale ihren Status ändern. Die ältesten Daten werden überschrieben. Die protokollierten Signale können über die lokale MMI (LHMI) oder über PCM 600 angesehen werden.
Seite 765: Analoge Signale
Überwachung Trig point TimeLimit PreFaultRecT PostFaultRecT en05000487.vsd IEC05000487 V1 DE Abb. 381: Definition der Aufzeichnungslänge PreFaultRecT, 1 Vor-Fehler oder Aufzeichnungsdauer vor Auslösezeitpunkt. Zeit vor der Störung einschliesslich der Zeit der Auslösung. Wählen Sie mit PreFaultRecT die gewünschte Zeit aus. tFault, 2 Fehlerzeit der Störung.
Seite 766 CSQx, VSQx, MVxx INPUT40 en05000653.vsd IEC05000653 V1 DE Abb. 382: Analoge Eingangs-Funktionsblöcke Die externen Eingangssignale werden erfasst, gefiltert, kompensiert und (nach der Konfiguration) über den Funktionsblock PRxx auf dem DRAx-Funktionsblock als Eingangssignal bereitgestellt. Die Informationen werden mit der Abtastrate für Störfallaufzeichnung (1000 oder 1200 Hz) gespeichert.
Seite 767: Binäre Signale
Abschnitt 14 1MRK 505 183-UDE B Überwachung Einstellung Off lautet. Als Bedingungen für die Auslösung können sowohl Unter- als auch Überspannung verwendet werden. Dasselbe gilt für Stromsignale. Die analogen Signale werden nur in der Stördatenaufzeichnung angezeigt, betreffen jedoch den gesamten Stördatenbericht, wenn sie als Auslöser verwendet werden.
Seite 768: Binäres Signal Als Auslöser
Abschnitt 14 1MRK 505 183-UDE B Überwachung Binäres Signal als Auslöser Zur Generierung eines Auslösers kann ein beliebiger Signalstatus (logische Eins oder logische Null) ausgewählt werden (Triglevel = Trig on 0/Trig on 1). Wenn ein binäres Signal zur Generierung eines Auslösers aus einer logischen Null ausgewählt wird, wird dieses Signal nicht in der Anzeigenliste des Stördatenberichtes aufgeführt.
Seite 769: Dra4-Funktionsblock, Abgeleitete Analoge Eingänge
Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.6.3 Funktionsblock DRP-- RDRE DRPOFF RECSTART RECMADE CLEARED MEMUSED en05000406.vsd IEC05000406 V1 DE Abb. 383: DRP-Funktionsblock DRA1- A1RADR INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6 INPUT7 INPUT8 INPUT9 INPUT10 NAME1 NAME2 NAME3 NAME4 NAME5...
Seite 770 INPUT10 NAME1 NAME2 NAME3 NAME4 NAME5 NAME6 NAME7 NAME8 NAME9 NAME10 en05000430.vsd IEC05000430 V1 DE Abb. 386: DRB1-Funktionsblock, binäre Eingänge, Beispiel für DRB1–DRB6 14.6.4 Ein- und Ausgangssignale Tabelle 468: RDRE Ausgangssignale Name Beschreibung DRPOFF BOOLEAN Störschreiberfunktion ausgeschaltet RECSTART BOOLEAN Störschriebaufzeichnung gestartet...
Seite 771 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Standard Beschreibung INPUT8 GROUP Analogeingang Signal 8 SIGNAL INPUT9 GROUP Analogeingang Signal 9 SIGNAL INPUT10 GROUP Analogeingang Signal 10 SIGNAL Tabelle 470: A4RADR Eingangssignale Name Standard Beschreibung INPUT31 REAL Analogeingang Signal 31 INPUT32 REAL Analogeingang Signal 32...
Seite 772 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.6.5 Einstellparameter Tabelle 472: RDRE "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion EIN/AUS PreFaultRecT 0.05 - 1.00 0.01 0.10 Aufzeichnungsdauer vor Triggerzeitpunkt PostFaultRecT 0.1 - 10.0 Aufzeichnungsdauer nach Triggerzeitpunkt TimeLimit 0.5 - 10.0...
Seite 773 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung NomValue03 0.0 - 999999.9 Nennwert für Analogkanal 3 UnderTrigOp03 Starte Störschreiber bei Unterschreitung des Triggerschwellwertes für Analogkanal 3 Ein / Aus UnderTrigLe03 0 - 200 Triggerschwellwert bei Unterschreitung für Analogkanal 3 in % des Signals OverTrigOp03 Starte Störschreiber bei Überschreitung...
Seite 774 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation07 Funktion Ein/Aus NomValue07 0.0 - 999999.9 Nennwert für Analogkanal 7 UnderTrigOp07 Starte Störschreiber bei Unterschreitung des Triggerschwellwertes für Analogkanal 7 Ein / Aus UnderTrigLe07 0 - 200 Triggerschwellwert bei Unterschreitung für Analogkanal 7 in % des Signals OverTrigOp07...
Seite 775 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung UnderTrigLe10 0 - 200 Triggerschwellwert bei Unterschreitung für Analogkanal 10 in % des Signals OverTrigOp10 Starte Störschreiber bei Überschreitung des Triggerschwellwertes für Analogkanal 10 Ein / Aus OverTrigLe10 0 - 5000 Triggerschwellwert bei Überschreitung...
Seite 776 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation34 Funktion Ein/Aus NomValue34 0.0 - 999999.9 Nennwert für Analogkanal 34 UnderTrigOp34 Starte Störschreiber bei Unterschreitung des Triggerschwellwertes für Analogkanal 34 Ein / Aus UnderTrigLe34 0 - 200 Triggerschwellwert bei Unterschreitung für Analogkanal 34 in % des Signals OverTrigOp34...
Seite 777 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung OverTrigLe37 0 - 5000 Triggerschwellwert bei Überschreitung für Analogkanal 37 in % des Signals Operation38 Funktion Ein/Aus NomValue38 0.0 - 999999.9 Nennwert für Analogkanal 38 UnderTrigOp38 Starte Störschreiber bei Unterschreitung des Triggerschwellwertes für Analogkanal 38 Ein / Aus UnderTrigLe38...
Seite 778 Abschnitt 14 1MRK 505 183-UDE B Überwachung Tabelle 475: B1RBDR "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation01 Triggerfunktion Ein/Aus TrigLevel01 Trigger bei 0 Trigger bei 1 Trigger bei positiver (1) oder negativer Trigger bei 1 (0) Flanke für Binäreingang 1 IndicationMa01 Verbergen Verbergen...
Seite 779 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation07 Triggerfunktion Ein/Aus TrigLevel07 Trigger bei 0 Trigger bei 1 Trigger bei positiver (1) oder negativer Trigger bei 1 (0) Flanke für Binäreingang 7 IndicationMa07 Verbergen Verbergen Anzeigemaskierung für Binäreingang 7 Anzeigen SetLED07...
Seite 780 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation13 Triggerfunktion Ein/Aus TrigLevel13 Trigger bei 0 Trigger bei 1 Trigger bei positiver (1) oder negativer Trigger bei 1 (0) Flanke für Binäreingang 13 IndicationMa13 Verbergen Verbergen Anzeigemaskierung für Binäreingang 13 Anzeigen SetLED13...
Seite 781 Abschnitt 14 1MRK 505 183-UDE B Überwachung Name Anzeigenbereich Einheit Stufe Standard Beschreibung FUNT9 0 - 255 FunT Funktionstyp für Binäreingang 9 (IEC -60870-5-103) FUNT10 0 - 255 FunT Funktionstyp für Binäreingang 10 (IEC -60870-5-103) FUNT11 0 - 255 FunT Funktionstyp für Binäreingang 11 (IEC -60870-5-103) FUNT12...
Seite 782 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.6.6 Technische Daten Tabelle 476: Stördatenaufzeichnung (RDRE) Funktion Bereich oder Wert Genauigkeit Vor-Fehler-Zeit (0.05-0.30) s Nach-Fehler-Zeit (0.1-5.0) s Zeitgrenze (0.5-6.0) s Maximale Anzahl von Aufzeichnungen Auflösung der 1 ms Siehe Tabelle Absolutzeiterfassung Maximale Anzahl von 30 + 10 (externe + intern Analogeingängen abgeleitete)
Seite 783 Abschnitt 14 1MRK 505 183-UDE B Überwachung Die Ereignislisteninformation ist im IED verfügbar und wird in der Regel über den Station-Bus zusammen mit anderen protokollierten Ereignissen im IED gemeldet an die Stationsebene. Wenn dies nicht vorhanden ist und kein Software-Tool PCM600 vorhanden ist, kann man sich über die lokale MMS die Ereignisliste ansehen.
Seite 784 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.8 Anzeige (RDRE) 14.8.1 Einleitung Um schnelle, zusammengefasste und zuverlässige Informationen über Störungen im Primär- und/oder im Sekundärsystem zu bekommen, ist es wichtig, z.B. Binärsignale, die während der Störung den Status geändert haben, zu kennen. Diese Information wird als Kurzübersicht genutzt, um Informationen unkompliziert über die LHMI zu erhalten.
Seite 785 Abschnitt 14 1MRK 505 183-UDE B Überwachung Die Anzeigefunktion verfolgt 0 bis 1 Binärsignalveränderungen während der Aufzeichnung dauer des Zeitfensters. Das bedeutet, dass konstante logische null, konstante logische 1 oder Statusänderungen von Logik 1 zu Logik null in der Anzeigeliste nicht sichtbar sein werden. Signale sind nicht zeitlich markiert. Für die Aufzeichnung in der Anzeigeliste müssen: •...
Seite 786 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.9 Ereignisaufzeichnung (RDRE) 14.9.1 Einleitung Schnelle und vollständige Informationen über Störungen im Primär- und/oder im Sekundärsystem sind wichtig, um die Funktionalität der Systemkomponenten bei Störungen zu kontrollieren und gegebenfalls zu verbessern. Diese Informationen werden für verschiedene kurzfristige (z.B.
Seite 787 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.9.3 Funktionsblock Das Objekt hat keinen eigenen Funktionsblock. Es ist im DRP-Block enthalten und verwendet Informationen aus dem DRBx-Block. 14.9.4 Eingangssignale Die Ereignisaufzeichnungsfunktion protokolliert dieselben Binäreingangssignale, wie die Stördatenaufzeichnungsfunktion. 14.9.5 Technische Daten Tabelle 479: Ereignisaufzeichnung (RDRE) Funktion Wert...
Seite 788 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.10.2 Arbeitsprinzip Die Auslösewertaufzeichnung (TVR) berechnet und zeigt Fehler- und Vorfehleramplituden sowie Phasenwinkel aller angewählten Analogeingangssignale. Der Paramenter ZeroAngleRef zeigt welches Eingangssignal als Winkelreferenz verwendet wird. Der berechnete Wert ist Eingangsinformation zum Fehlerorter(FL). Wenn die Störschriebfunktion ausgelöst wird, wird nach dem Messpunkt für die Fehlerunterbrechnung gesucht, indem die nicht periodischen Änderungen in den Analogeingangssignalen überprüft werden.
Seite 789 Abschnitt 14 1MRK 505 183-UDE B Überwachung 14.10.5 Technische Daten Tabelle 480: Störfallmesswertaufzeichnung (RDRE) Funktion Wert Speicherkapazität Maximale Anzahl von Analogeingängen Maximale Anzahl an Störberichten 14.11 Störschreiber (RDRE) 14.11.1 Einleitung Die Störschreiberfunktion liefert schnelle, vollständige und zuverlässige Informationen über Störungen im Netz. Sie erleichtert das Verstehen des Systemverhaltens und zugehöriger Primär- und Sekundäreinrichtungen während und nach einer Störung.
Seite 790 Abschnitt 14 1MRK 505 183-UDE B Überwachung Der Störschreiber sammelt kontinuierlich Analogwerte und Binärsignale in einen zyklischen Zwischenspeicher. Der Vorfehlerzwischenspeicher arbeitet nach dem FIFO-Prinzip; wenn der Zwischenspeicher voll ist, werden alte Daten kontinuierlich durch neu ankommende Daten überschrieben. Die Größe des Zwischenspeichers wird durch die eingestellte Vorfehleraufzeichnungsdauer bestimmt.
Seite 791 Abschnitt 14 1MRK 505 183-UDE B Überwachung Disturbance Handling Tool verwendet diese Informationen und stellt die Aufzeichnung benutzerfreundlich dar. Allgemein: • Stationsname, Objektname und Gerätename • Datum und Zeit für die Auslösung der Störung • Aufzeichnungsnummer • Abtastrate • Quelle der Zeitsynchronisierung •...
Seite 792: Ein- Und Ausgangssignale
Abschnitt 14 1MRK 505 183-UDE B Überwachung Um 40 analoge Kanäle aus dem IED anhand des IEC 60870-5-103 melden zu können, werden die ersten 8 Kanäle im öffentlichen Bereich und die nächsten 32 Kanäle im privaten Bereich positioniert. Um dem Standard zu entsprechen, müssen die ersten 8 entsprechend der Tabelle konfiguriert werden.
Seite 793 Abschnitt 15 1MRK 505 183-UDE B Metering Abschnitt 15 Metering Über dieses Kapitel Dieses Kapitel beschreibt u.a. die Impulszählerlogik; eine Funktion, die für die Messung von extern erzeugten Binärimpulsen verwendet wird. Die Funktionsweisen, ihre Einstellparamenter, Funktionsblöcke, Eingangs- und Ausgangssignale und technische Daten sind in jeder Funktion enthalten. 15.1 Impulszählerlogik (GGIO) Name Funktionsblock: PCx--...
Seite 794 Abschnitt 15 1MRK 505 183-UDE B Metering General Interrogation command/Allgemeiner Abfragebefehl (GI) oder IEC 61850 abgelesen werden. Der Impulszähler des REx670 unterstützt unidirektionale Inkrementalzähler. Das bedeutet, dass nur positive Werte möglich sind. Der Zähler verwendet ein 32-Bit Format, d.h. der übertragene Wert ist ein 32-Bit, ganzzahlig signiert mit dem Bereich 0...+2147483647.
Seite 795 3.Event Mask = No Events/Report Events 4.Scale = 1-90000 en05000744.vsd IEC05000744 V1 DE Abb. 387: Übersicht der Impulszählerfunktion Die BLOCK und READ_VAL - Eingänge können mit Einzelbefehlsblöcken verbunden werden, welche entweder von der Stationsebene oder dem lokalen HMI (LHMI) aus gesteuert werden können. Solange das BLOCK-Signal angelegt ist, ist der Impulszähler blockiert.
Seite 796 PCGGIO BLOCK INVALID READ_VAL RESTART BI_PULSE BLOCKED RS_CNT NEW_VAL NAME SCAL_VAL en05000709.vsd IEC05000709 V2 DE Abb. 388: PC-Funktionsblock 15.1.4 Ein- und Ausgangssignale Tabelle 483: PCGGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion READ_VAL BOOLEAN Startet eine zusätzliche Pulszählung...
Seite 797: Energiemessung Und Bedarfshandhabung (Mmtr)
Abschnitt 15 1MRK 505 183-UDE B Metering 15.1.5 Einstellparameter Tabelle 485: PCGGIO "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion EIN/AUS EventMask Keine Ereignisse Keine Ereignisse Ereignismaske für analoge Ereignisse ReportEvents vom Pulszähler CountCriteria Steigende Flanke Pulszählerkriterien Steigende Flanke Fallende Flanke...
Seite 798 MAXPAFD, MAXPARD, MAXRAFD, MAXRARD verfügbar. Das Verzeichnis kann über den Eingang RSTDMD oder vom LHMI Menü zurückgesetzt werden. ETP1 SVR1 ETPMMTR CVMMXU PINST STACC TRUE RSTACC FALSE RSTDMD FALSE en07000121.vsd IEC07000121 V1 DE Abb. 389: Anschluss der Energie-Messfunktion an die Ausgänge der Messfunkion Technisches Referenzhandbuch...
Seite 799 EAFALM EARALM ERFALM ERRALM EAFACC EARACC ERFACC ERRACC MAXPAFD MAXPARD MAXPRFD MAXPRRD en07000120.vsd IEC07000120 V1 DE Abb. 390: ETP-Funktionsblock 15.2.4 Ein- und Ausgangssignale Tabelle 487: ETPMMTR Eingangssignale Name Standard Beschreibung REAL Gemessene Wirkleistung REAL Gemessene Blindleistung STACC BOOLEAN Beginn der Zählung...
Seite 800 Abschnitt 15 1MRK 505 183-UDE B Metering Name Beschreibung EARALM BOOLEAN Alarm bei Überschreitung des Grenzwertes im eingestellten Zeitintervall bei der Wirkarbeit in Rückwärtsrichtung ERFALM BOOLEAN Alarm bei Überschreitung des Grenzwertes im eingestellten Zeitintervall bei ind. Blindarbeit ERRALM BOOLEAN Alarm bei Überschreitung des Grenzwertes im eingestellten Zeitintervall bei kap.
Seite 801 Abschnitt 15 1MRK 505 183-UDE B Metering Tabelle 490: ETPMMTR "Non Group" Einstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung EALim 0.001 - 0.001 1000000.000 Grenzwert der Wirkarbeit 10000000000.000 ERLim 0.001 - MVArh 0.001 1000.000 Grenzwert der Blindarbeit 10000000000.000 DirEnergyAct Vorwärts Vorwärts Flussrichtung der Wirkarbeit (Vorwärts/...
Seite 803: Über Dieses Kapitel
Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Abschnitt 16 Stationskommunikation Über dieses Kapitel Dieses Kapitel beschreibt die Funktionen und Protokolle, die an den Schnittstellen Stationsleittechnik oder anderer Überwachungen des Umspannwerks verwendet werden. Die Funktionsweise, ihre Einstellparamenter, Funktionsblöcke, Eingangs- und Ausgangssignale und technische Daten für jede Funktion sind enthalten. 16.1 Überblick Jedes IED ist mit einer Kommunikationsschnittstelle ausgestattet, welches ihm...
Seite 804 Sie werden näher beschrieben im Anwendungshandbuch, Kapitel 2: "Technische Daten des IED". Hier wird definiert, welcher Funktionsblock in welchem Gerät oder System diese Informationen erhalten sollt. 16.2.2.3 Funktionsblock SP01- SPGGIO BLOCK NAME en07000124.vsd IEC07000124 V1 DE Abb. 391: SP-Funktionsblock Technisches Referenzhandbuch...
Seite 805 NAME6 NAME7 NAME8 NAME9 NAME10 NAME11 NAME12 NAME13 NAME14 NAME15 NAME16 en07000125.vsd IEC07000125 V1 DE Abb. 392: MP-Funktionsblock 16.2.2.4 Ein- und Ausgangssignale Tabelle 491: SPGGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion BOOLEAN Status des Eingangs Tabelle 492:...
Seite 806 Funktionsblock den momentanen Wert des Signals und den Bereich an. Zugleich sendet er über IEC61850-8-1 den Wert und die Totzone an andere Geräte oder Systeme in der Schaltanlage. 16.2.3.3 Funktionsblock MV01- MVGGIO VALUE RANGE en05000408.vsd IEC05000408 V1 DE Abb. 393: MV-Funktionsblock Technisches Referenzhandbuch...
Seite 807 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation 16.2.3.4 Ein- und Ausgangssignale Tabelle 493: MVGGIO Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion REAL Analoger Eingangswert Tabelle 494: MVGGIO Ausgangssignale Name Beschreibung VALUE REAL Betrag des Totbandwertes RANGE INTEGER Bereich 16.2.3.5 Einstellparameter Tabelle 495:...
Seite 808 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation 16.2.4 Einstellparameter Tabelle 496: IEC61850-8-1 "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Betrieb Ein/Aus GOOSE Vorderseite OEM311_AB Port für GOOSE Kommunikation OEM311_AB OEM311_CD 16.2.5 Technische Daten Tabelle 497: IEC 61850-8-1 Kommunikationsprotokoll Funktion Wert Protokoll...
Seite 809: Einführung Des Lon-Protokolls
Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation 16.3.2 Funktionsprinzip Die Netzwerkgeschwindigkeit hängt von der Medien- und Transceiverbeschaffenheit ab. Bei Schutz- und Steuergeräten sind die verwendeten Medien Lichtwellenleiterfasern für, eine Höchstgeschwindigkeit von 1,25 Mbit/s ausgelegt. Es ist ein Bus-basiertes Protokoll, mit dem alle an das Netzwerk angeschlossenen Geräte miteinander kommunizieren können.
Seite 810: Ereignisse Und Anzeigen
Hinzufügen von LON Gerätetypen LNT Ein neues Gerät wird dem LON Network Tool aus dem Gerätemenü hinzugefügt oder durch das Installieren des Gerätes aus den ABB LON Gerätetypenpaket für LNT 505, bei der SLDT IED 670 Paketversion 1p2 r03. LON Netzadresse Um eine LON-Verbindung mit den 670IEDs einrichten zu können, muss dem IED...
Seite 811: Einfache Anzeige
Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 498: LON-Adressen für Ereignisfunktionen Funktionsblock Erste LON-Adresse im Funktionsblock EV01 1024 EV02 1040 EV03 1056 EV04 1072 EV05 1088 EV06 1104 EV07 1120 EV08 1136 EV09 1152 EV10 1168 EV11 1184 EV12 1200 EV13 1216...
Seite 812 Analogwert Alle Analogwerte werden zyklisch gemeldet. Das Meldeintervall wird von der angeschlossenen Funktion bezogen, wenn ein Grenzwert-überwachtes Signal vorliegt. Andernfalls wird es vom Ereignis-Funktionsblock bezogen. IEC07000065 V1 DE Abb. 394: Verbindung von Schutzsignalen zur Handhabung von Ereignissen. Befehlsmanagement Technisches Referenzhandbuch...
Seite 813 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Befehle werden mit Hilfe transparenter SPA-Bus-Meldungen übertragen. Die transparente SPA-Bus-Meldung ist eine explizite LON-Meldung, die eine mit den Codierungsregeln des SPA-Bus-Protokolls übereinstimmende ASCIIMeldung enthält. Die Meldung wird mittels expliziter Meldungen mit dem Code 41H unter Verwendung des Acknowledged Transport Service gesendet.
Seite 814 BAY E4 MT07 CM09 CM09 en05000718.vsd IEC05000718 V1 DE Abb. 395: Exemplarische Verbindungen zwischen MT- und CM- Funktionsblöcken in drei Terminals. Die Verbindungen der Netzwerkvariablen erfolgen im Fenster "NV Connection". Vom LNT-Fenster aus Connections -> NVConnections -> New auswählen en05000719.vsd IEC05000719 V1 DE Abb.
Seite 815: Kommunikationsschnittstellen (Ports)
Programmfensters und lassen Sie dort los. Oder Sie verwenden die traditionelle Menüfunktion, Configuration -> Download... en05000720.vsd IEC05000720 V1 DE Abb. 397: Das Download-Configuration-Fenster in LNT. Kommunikationsschnittstellen (Ports) Das serielle Kommunikationsmodul (SLM) wird für die Kommunikation über SPA, IEC 60870-5-103 und LON verwendet. Dieses Modul ist ein Mezzanin- Modul.
Seite 816 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse BL_CMD SCSWI05 1 I 5210 SPA-Parameter für Blockierungsbefehl BL_CMD SCSWI06 1 I 5234 SPA-Parameter für Blockierungsbefehl BL_CMD SCSWI07 1 I 5258 SPA-Parameter für Blockierungsbefehl BL_CMD SCSWI08 1 I 5283 SPA-Parameter für Blockierungsbefehl BL_CMD...
Seite 817 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse BL_CMD SCSWI29 1 I 5787 SPA-Parameter für Blockierungsbefehl BL_CMD SCSWI30 1 I 5811 SPA-Parameter für Blockierungsbefehl BL_CMD SCSWI31 1 I 5835 SPA-Parameter für Blockierungsbefehl BL_CMD SCSWI32 1 I 5859 SPA-Parameter für Blockierungsbefehl CANCEL...
Seite 818 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse SELECTOpen=00, SCSWI01 1 I 5105 SPA-Parameter für Auswahlbefehl SELECTClose=01, (Öffnen/Schließen) SELOpen+ILO=10, Anmerkung: Senden Sie den SELClose+ILO=11, Auswahlbefehl vor dem SELOpen+SCO=20, Ausführungsbefehl. SELClose+SCO=21, SELOpen+ILO+SCO=30, SELClose+ILO+SCO=31 SELECTOpen=00, SCSWI02 1 I 5129 SPA-Parameter für Auswahlbefehl SELECTClose=01, etc.
Seite 819 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse SELECTOpen=00, SCSWI23 1 I 5633 SPA-Parameter für Auswahlbefehl SELECTClose=01, etc. (Öffnen/Schließen) SELECTOpen=00, SCSWI24 1 I 5657 SPA-Parameter für Auswahlbefehl SELECTClose=01, etc. (Öffnen/Schließen) SELECTOpen=00, SCSWI25 1 I 5681 SPA-Parameter für Auswahlbefehl SELECTClose=01, etc.
Seite 820 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse ExcOpen=00, SCSWI10 1 I 5322 SPA-Parameter für ExcClose=01, etc. Ausführungsbefehl (Öffnen/ Schließen) ExcOpen=00, SCSWI11 1 I 5346 SPA-Parameter für ExcClose=01, etc. Ausführungsbefehl (Öffnen/ Schließen) ExcOpen=00, SCSWI12 1 I 5370 SPA-Parameter für ExcClose=01, etc.
Seite 821 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse ExcOpen=00, SCSWI27 1 I 5730 SPA-Parameter für ExcClose=01, etc. Ausführungsbefehl (Öffnen/ Schließen) ExcOpen=00, SCSWI28 1 I 5754 SPA-Parameter für ExcClose=01, etc. Ausführungsbefehl (Öffnen/ Schließen) ExcOpen=00, SCSWI29 1 I 5778 SPA-Parameter für ExcClose=01, etc.
Seite 822 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse Sub Value SXCBR16 3 I 133 SPA-Parameter für zu ersetzende Position Sub Value SXCBR17 3 I 158 SPA-Parameter für zu ersetzende Position Sub Value SXCBR18 3 I 179 SPA-Parameter für zu ersetzende Position Sub Value...
Seite 823 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse Sub Value SXSWI22 3 I 587 SPA-Parameter für zu ersetzende Position Sub Value SXSWI23 3 I 606 SPA-Parameter für zu ersetzende Position Sub Value SXSWI24 3 I 625 SPA-Parameter für zu ersetzende Position Sub Value...
Seite 824 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse Sub Enable SXCBR17 3 I 159 SPA-Parameter für Ersatz- Ausführungsbefehl Sub Enable SXCBR18 3 I 178 SPA-Parameter für Ersatz- Ausführungsbefehl Sub Enable SXSWI01 3 I 197 SPA-Parameter für Ersatz- Ausführungsbefehl Sub Enable SXSWI02...
Seite 825 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse Sub Enable SXSWI23 3 I 607 SPA-Parameter für Ersatz- Ausführungsbefehl Sub Enable SXSWI24 3 I 626 SPA-Parameter für Ersatz- Ausführungsbefehl Sub Enable SXSWI25 3 I 645 SPA-Parameter für Ersatz- Ausführungsbefehl Sub Enable SXSWI26...
Seite 826 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse Update Block SXCBR14 3 I 92 SPA-Parameter für Blockierungsbefehl für Aktualisierungen Update Block SXCBR15 3 I 122 SPA-Parameter für Blockierungsbefehl für Aktualisierungen Update Block SXCBR16 3 I 131 SPA-Parameter für Blockierungsbefehl für Aktualisierungen...
Seite 827 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Bezeichnung Funktionsblo SPA- Beschreibung Adresse Update Block SXSWI13 3 I 415 SPA-Parameter für Blockierungsbefehl für Aktualisierungen Update Block SXSWI14 3 I 434 SPA-Parameter für Blockierungsbefehl für Aktualisierungen Update Block SXSWI15 3 I 453 SPA-Parameter für Blockierungsbefehl für Aktualisierungen...
Seite 828: Einführung In Das Spa-Protokoll
Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation 16.3.3 Einstellparameter Tabelle 500: HORZCOMM "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Tabelle 501: ADE "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion TimerClass Langsam Langsam Timer Klasse...
Seite 829 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation über die Daten, die in den Slaves enthalten sind und kann folglich die erforderlichen Daten anfordern. Zusätzlich kann der Master Daten an den Slave senden. Das Anfordern durch den Master kann entweder durch aufeinanderfolgende Abfragen (z.B.
Seite 830 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Funktionsblock SPA-Adresse MI06-CH5 4-O-6573 MI06-CH6 4-O-6576 MI07-CH1 4-O-6584 MI07-CH2 4-O-6587 MI07-CH3 4-O-6588 MI07-CH4 4-O-6591 MI07-CH5 4-O-6592 MI07-CH6 4-O-6595 MI08-CH1 4-O-6603 MI08-CH2 4-O-6606 MI08-CH3 4-O-6607 MI08-CH4 4-O-6610 MI08-CH5 4-O-6611 MI08-CH6 4-O-6614 MI09-CH1 4-O-6622 MI09-CH2 4-O-6625 MI09-CH3 4-O-6626...
Seite 831 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Funktionsblock SPA-Adresse MI13-CH2 4-O-6701 MI13-CH3 4-O-6702 MI13-CH4 4-O-6705 MI13-CH5 4-O-6706 MI13-CH6 4-O-6709 MI14-CH1 4-O-6717 MI14-CH2 4-O-6720 MI14-CH3 4-O-6721 MI14-CH4 4-O-6724 MI14-CH5 4-O-6725 MI14-CH6 4-O-6728 MI15-CH1 4-O-6736 MI15-CH2 4-O-6739 MI15-CH3 4-O-6740 MI15-CH4 4-O-6743 MI15-CH5 4-O-6744 MI15-CH6 4-O-6747...
Seite 832: Einzelbefehl, Funktion
Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Funktionsblock SPA-Adresse CNT_VAL SPA-Adresse NEW_VAL PC12 3-O-5900 3-O-5899 PC13 3-O-5906 3-O-5905 PC14 3-O-5912 3-O-5911 PC15 3-O-5918 3-O-5917 PC16 3-O-5924 3-O-5923 I/O-Module Zum Lesen binärer Eingänge werden die SPA-Adressen für die Ausgänge des I/O- Modul-Funktionsblock benutzt, d.h.
Seite 833 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Funktionsblock SPA-Adresse CDM-Eingang SPA-Adresse CDM-Ausgang CD01-Cmd10 4-S-4648 5-O-520 CD01-Cmd11 4-S-4649 5-O-521 CD01-Cmd12 4-S-4650 5-O-522 CD01-Cmdt13 4-S-4651 5-O-523 CD01-Cmd14 4-S-4652 5-O-524 CD01-Cmd15 4-S-4653 5-O-525 CD01-Cmd16 4-S-4654 5-O-526 CD02-Cmd1 4-S-4672 5-O-527 CD02-Cmd2 4-S-4673 5-O-528 CD02-Cmdt3 4-S-4674 5-O-529 CD02-Cmd4...
Seite 834 Terminals aus. Die SPA-Adressen zur Steuerung der Ausgänge OUT1 - OUT 16 im CD01 befinden sich in Tabelle IEC05000717 V1 DE Abb. 398: Anwendungsbeispiel mit einem vereinfachten Logikdiagramm zur Überwachung eines Leistungsschalters. Der Eingang MODE legt fest, ob die Ausgangssignale des CD01 aus, statische oder gepulste Signale sein sollen.
Seite 835 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Die Eingangsparameter können mit dem Parameter Setting Tool (PST) individuell eingestellt werden, unter: Einstellungen -> Allgemeine Einstellungen -> Überwachung -> Ereignisfunktion • Keine Ereignisse • OnSet, bei Ansprechen des Signals • OnReset, bei Rückfall des Signals •...
Seite 836 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation IEC07000065 V1 DE Abb. 399: Verbindung von Schutzsignalen zur Handhabung von Ereignissen. Beachten Sie, dass die entsprechende Ereignismaske über das Parameter Setting Tool (PST) auf einen anwendbaren Wert eingestellt werden muss. Verwenden Sie hierzu den folgenden Pfad: Settings –...
Seite 837 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Das eingehende optische Faserkabel wird an den RX-Empfänger-Eingang und das ausgehende optische Faserkabel an den TX-Transmitter-Ausgang angeschlossen. Beim Verlegen der faseroptischen Kabel sollten Sie die Hinweise zur Handhabung, Anschließen etc. der optischen Kabel beachten. Das Modul ist mit einer Nummer auf der Beschriftung des Moduls gekennzeichnet.
Seite 838 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation 16.4.5 Technische Daten Tabelle 509: SPA Kommunikationsprotokoll Funktion Wert Protokoll Kommunikationsgeschwindigkeit 300, 1200, 2400, 4800, 9600, 19200 oder 38400 Bd Slave - Nummer 1 bis 899 16.5 IEC 60870-5-103 Kommunikationsprotokoll 16.5.1 Einleitung Das IEC 60870-5-103 Kommunikationsprotokoll wird hauptsächlich verwendet, wenn eine Schutzgerät mit einem übergeordneten Steuer- oder Beobachtungssystem kommuniziert.
Seite 839 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Weitere Informationen über IEC 60870-5-103 entnehmen Sie bitte dem IEC60870- Standard Teil 5: Übertragungsprotokolle und dem Abschnitt 103: Companion Standard für die informative Schnittstelle der Schutzausrüstung. IEC 60870-5-103 Die Tabellen der folgenden Abschnitte spezifizieren die von den IED 670- Produkten durch das implementierte Kommunikationsprotokoll IEC 60870-5-103 unterstützen Informationsarten.
Seite 840 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation FUNKTIONSTYP-Parameter für jeden Block im privaten Bereich. Defaultwerte werden im privaten Bereich 1 - 4 definiert. Jeweils einer für jede Instanz. INFORMATIONSNUMMER wird für jedes Ausgangssignal benötigt. Defaultwerte sind 1 - 8. Info. Nr. Nachricht Supported Ausgangssignal 01...
Seite 841 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Info-Nr. Meldung Supported Eingangssignal 01 Eingangssignal 02 Eingangssignal 03 Eingangssignal 04 Eingangssignal 05 Eingangssignal 06 Eingangssignal 07 Eingangssignal 08 Überwachungsanzeigen in Melderichtung, I103Superv Anzeigebaustein zur Überwachung in Meldungsrichtung mit festgelegten Funktionen. Anzahl der Instanzen: 1 FUNCTION TYPE Parameter für alle Blöcke.
Seite 842 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation FUNCTION TYPE Parameter für alle Blöcke. INFORMATION NUMBER wird für alle Eingangssignale definiert. Anzahl der Instanzen: 1 Info-Nr. Meldung Supported Anregung L1 Anregung L2 Anregung L3 Anregung IN Anregung allgemein Auslösung L1 Auslösung L2 Auslösung L3 Auslösung allgemein Vorwärtsfehler/Leitung...
Seite 843: Messwerte Im Öffentlichen Bereich, I103Meas
Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Info-Nr. Meldung Supported Auslösung L1 Auslösung L2 Auslösung L3 Auslösung allgemein Vorwärtsfehler/Leitung Rückwärtsfehler/Sammelschiene Schalterversager Trip-Messsystem L1 Trip-Messsystem L2 Trip-Messsystem L3 Trip-Messsystem N Überstrom-Trip I> Überstrom-Trip I>> Erdfehler-Trip IN> Erdfehler-Trip IN>> Automatische Wiedereinschaltung in Melderichtung, I103AR Anzeige für automatische Wiedereinschaltung in Melderichtung mit definierten Funktionen.
Seite 844: Messwerte Im Privaten Bereich, I103Measusr
Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Die Obergrenze für gemessene Spannungen und Frequenz beträgt das 1,2-Fache ihres Nennwertes. Info-Nr. Meldung Supported 144, 145, IN, Nullstrom 145, 146 UL1-UL2 UN, Summenspannung 146, 148 P, Wirkleistung 146, 148 Q, Blindleistung f, Frequenz Messwerte im privaten Bereich, I103MeasUsr Anzahl der Instanzen: 3 FUNCTION TYPE Parameter für jeden Funktionsblock im privaten Bereich.
Seite 845 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Analoge Signale, 40 Kanäle: Für jeden Kanal muss die Kanalnummer angegeben werden. Im öffentlichen Bereich werden die Kanäle 1 bis 8 unter folgenden Bedingungen verwendet: • ist verbunden mit Kanal 1 im Stördaten-Funktionsblock DRA1 •...
Seite 846: Interoperabilität, Physikalische Schicht
Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation • Bit TP: ob die Schutzeinrichtung während des Fehlers ausgelöst hat • Bit TM: ob die Stördaten in diesem Moment übertragen werden • Bit TEST: ob die Stördaten während des Normalbetriebs oder im Testmodus verzeichnet wurden.
Seite 847: Interoperabilität, Anwendungsschicht
Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Unterstützt DFC-bit verwendet Stecker Anschluss F-SMA Nein Anschluss BFOC/2.5 Interoperabilität, Anwendungsschicht Unterstützt Auswahl von Standard-ASDUs in Melderichtung ASDU Mit Zeitstempel versehene Meldung Mit rel. Zeitstempel versehene Meldung Messwerte I Mit rel. Zeitstempel versehene Meldung Identifikation Zeitsynchronisierung Ende der Generalabfrage...
Seite 848 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Unterstützt Stördaten Private Daten Generische Dienste Nein 16.5.2.2 Kommunikationsschnittstellen (Ports) Das serielle Kommunikationsmodul (SLM) wird für die Kommunkation über SPA, IEC 60870-5-103 und LON verwendet. Dieses Modul ist ein Mezzanin-Modul. Es kann auf das A/D-Wandlermodul (Analog/Digital conversion module; ADM) aufgesteckt werden.
Seite 849 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation IEV1- I103IED BLOCK 19_LEDRS 23_GRP1 24_GRP2 25_GRP3 26_GRP4 21_TESTM en05000688.vsd IEC05000688 V1 DE IS01- I103UsrDef BLOCK INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6 INPUT7 INPUT8 en05000694.vsd IEC05000694 V1 DE ISU1- I103Superv BLOCK 32_MEASI 33_MEASU 37_IBKUP 38_VTFF 46_GRWA...
Seite 850 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation IZ01- I103FltDis BLOCK 64_STL1 65_STL2 66_STL3 67_STIN 84_STGEN 69_TRL1 70_TRL2 71_TRL3 68_TRGEN 74_FW 75_REV 78_ZONE1 79_ZONE2 80_ZONE3 81_ZONE4 82_ZONE5 76_TRANS 77_RECEV 73_SCL FLTLOC ARINPROG en05000686.vsd IEC05000686 V1 DE IFL1- I103FltStd BLOCK 64_STL1 65_STL2 66_STL3 67_STIN 84_STGEN...
Seite 851 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation IMM1- I103Meas BLOCK UL1L2 en05000690.vsd IEC05000690 V1 DE IMU1- I103MeasUsr BLOCK INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6 INPUT7 INPUT8 INPUT9 en05000691.vsd IEC05000691 V1 DE 16.5.4 Ein- und Ausgangssignale Tabelle 510: I103IEDCMD Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN...
Seite 852 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 513: I103CMD Ausgangssignale Name Beschreibung 16-AR BOOLEAN Informationsnummer 16, Blockierung der Wiedereinschaltung 17-DIFF BOOLEAN Informationsnummer 17, Blockierung der Differentialschutzfunktion 18-PROT BOOLEAN Informationsnummer 18, Schutzblockierung Tabelle 514: I103USRCMD Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Kommandos Tabelle 515:...
Seite 853 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Standard Beschreibung INPUT4 BOOLEAN Binäreingang 4 INPUT5 BOOLEAN Binäreingang 5 INPUT6 BOOLEAN Binäreingang 6 INPUT7 BOOLEAN Binäreingang 7 INPUT8 BOOLEAN Binäreingang 8 Tabelle 518: I103SUPERV Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung Status Meldung 32_MEASI BOOLEAN Informationsnummer 32, Stromüberwachung...
Seite 854 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Standard Beschreibung 78_ZONE1 BOOLEAN Informationsnummer 78, Zone 1 79_ZONE2 BOOLEAN Informationsnummer 79, Zone 2 80_ZONE3 BOOLEAN Informationsnummer 80, Zone 3 81_ZONE4 BOOLEAN Informationsnummer 81, Zone 4 82_ZONE5 BOOLEAN Informationsnummer 82, Zone 5 76_TRANS BOOLEAN Informationsnummer 76, Signal übertragen...
Seite 855 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 522: I103AR Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung Status Meldung 16_ARACT BOOLEAN Informationsnummer 16, WE Aktiv 128_CBON BOOLEAN Informationsnummer 128, LS EIN durch Wiedereinschaltung 130_UNSU BOOLEAN Informationsnummer 130, erfolglose WE Tabelle 523: I103MEAS Eingangssignale Name Standard Beschreibung...
Seite 856 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation 16.5.5 Einstellparameter Tabelle 525: I103IEDCMD "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung FUNTYPE 1 - 255 FunT Funktionstyp (1-255) Tabelle 526: I103CMD "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung FUNTYPE...
Seite 857 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 529: I103USRDEF "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung FUNTYPE 1 - 255 FunT Funktionstyp (1-255) INFNO_1 1 - 255 InfNo Informationsnummer für Binäreingang 1 (1-255) INFNO_2 1 - 255 InfNo Informationsnummer für Binäreingang 2 (1-255)
Seite 858 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 535: I103MEAS "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung RatedIL1 1 - 99999 3000 Nennstrom Phase L1 RatedIL2 1 - 99999 3000 Nennstrom Phase L2 RatedIL3 1 - 99999 3000 Nennstrom Phase L3 RatedIN...
Seite 859 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation 16.5.6 Technische Daten Tabelle 537: IEC 60870-5-103 Kommunikationsprotokoll Funktion Wert Protokoll IEC 60870-5-103 Kommunikationsgeschwindigkeit 9600, 19200 Bd 16.6 Automatisierungs-Bits (AUBI) 16.6.1 Einleitung Der AUBI-Funktionsblock (bzw. Automatisierungs-Bits) wird im CAP-Tool dazu verwendet, die über das Protokoll DNP3.0 erhaltenen Befehle in die Konfiguration zu integrieren.
Seite 860 NAME26 CMDBIT28 NAME27 CMDBIT29 NAME28 CMDBIT30 NAME29 CMDBIT31 NAME30 CMDBIT32 NAME31 NAME32 en06000504.vsd IEC06000504 V1 DE Abb. 400: AUBI-Funktionsblock 16.6.4 Ein- und Ausgangssignale Tabelle 538: AUTOBITS Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion PSTO INTEGER Wahl des Benutzerstandortes...
Seite 861 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Beschreibung CMDBIT7 BOOLEAN Befehlsbit 7 CMDBIT8 BOOLEAN Befehlsbit 8 CMDBIT9 BOOLEAN Befehlsbit 9 CMDBIT10 BOOLEAN Befehlsbit 10 CMDBIT11 BOOLEAN Befehlsbit 11 CMDBIT12 BOOLEAN Befehlsbit 12 CMDBIT13 BOOLEAN Befehlsbit 13 CMDBIT14 BOOLEAN Befehlsbit 14 CMDBIT15 BOOLEAN Befehlsbit 15...
Seite 862 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 542: CHSERRS485 "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Betriebsart Serial-Mode BaudRate 300 Bd 9600 Bd Baudrate für seriellen Anschluss 600 Bd 1200 Bd 2400 Bd 4800 Bd 9600 Bd 19200 Bd WireMode...
Seite 863 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 545: CH2TCP "Non Group" Einstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung ApLayMaxRxSize 20 - 2048 2048 Anwendungsschicht maximale Rx- Fragmentgröße ApLayMaxTxSize 20 - 2048 2048 Anwendungsschicht maximale Tx- Fragmentgröße Tabelle 546: CH3TCP "Non Group"...
Seite 864 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 550: CH5TCP "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Betriebsart TCP/IP UDP-Only TCPIPLisPort 1 - 65535 20000 TCP/IP Listen-Port UDPPortAccData 1 - 65535 20000 UDP-Port muss UDP-Datagramme von Master akzeptieren UDPPortInitNUL 1 - 65535...
Seite 865 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Anzeigenbereich Einheit Stufe Standard Beschreibung Obj22DefVar 1:BinCnt32EvWout 1:BinCnt32EvWou Objekt 22, Standardabweichung 2:BinCnt16EvWout 5:BinCnt32EvWith 6:BinCnt16EvWith Obj30DefVar 1:AI32Int 3:AI32IntWithoutF Objekt 30, Standardabweichung 2:AI16Int 3:AI32IntWithoutF 4:AI16IntWithoutF 5:AI32FltWithF 6:AI64FltWithF Obj32DefVar 1:AI32IntEvWoutF 1:AI32IntEvWoutF Objekt 32, Standardabweichung 2:AI16IntEvWoutF 3:AI32IntEvWithFT 4:AI16IntEvWithFT 5:AI32FltEvWithF...
Seite 866 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Anzeigenbereich Einheit Stufe Standard Beschreibung UREvCntThold1 1 - 100 Unsolicited Response Klasse 1 Ereigniszähler meldet Grenzwert tUREvBufTout1 0.00 - 60.00 0.01 5.00 Unsolicited Response Klasse 1 Ereignispuffer Timeout UREvCntThold2 1 - 100 Unsolicited Response Klasse 2 Ereigniszähler meldet Grenzwert tUREvBufTout2...
Seite 867 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Anzeigenbereich Einheit Stufe Standard Beschreibung Obj10DefVar 1:BO 2:BOStatus Objekt 10, Standardabweichung 2:BOStatus Obj20DefVar 1:BinCnt32 5:BinCnt32WoutF Objekt 20, Standardabweichung 2:BinCnt16 5:BinCnt32WoutF 6:BinCnt16WoutF Obj22DefVar 1:BinCnt32EvWout 1:BinCnt32EvWou Objekt 22, Standardabweichung 2:BinCnt16EvWout 5:BinCnt32EvWith 6:BinCnt16EvWith Obj30DefVar 1:AI32Int 3:AI32IntWithoutF Objekt 30, Standardabweichung 2:AI16Int...
Seite 868 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Anzeigenbereich Einheit Stufe Standard Beschreibung tURRetryDelay 0.00 - 60.00 0.01 5.00 Unsolicited Response Verzögerung Neuversuch in s tUROfflRtryDel 0.00 - 60.00 0.01 30.00 Unsolicited Response Verzögerung von Offline-Neuversuchen in s UREvCntThold1 1 - 100 Unsolicited Response Klasse 1 Ereigniszähler meldet Grenzwert tUREvBufTout1...
Seite 869 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Anzeigenbereich Einheit Stufe Standard Beschreibung Obj2DefVar 1:BIChWithoutTim 3:BIChWithRelTim Objekt 2, Standardabweichung 2:BIChWithTime 3:BIChWithRelTim Obj4DefVar 1:DIChWithoutTim 3:DIChWithRelTim Objekt 4, Standardabweichung 2:DIChWithTime 3:DIChWithRelTim Obj10DefVar 1:BO 2:BOStatus Objekt 10, Standardabweichung 2:BOStatus Obj20DefVar 1:BinCnt32 5:BinCnt32WoutF Objekt 20, Standardabweichung 2:BinCnt16 5:BinCnt32WoutF 6:BinCnt16WoutF...
Seite 870 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Anzeigenbereich Einheit Stufe Standard Beschreibung UREvClassMask Unsolicited Response, Maske Class 1 Ereignisklasse Class 2 Class 1 and 2 Class 3 Class 1 and 3 Class 2 and 3 Class 1, 2 and 3 UROfflineRetry 0 - 10 Unsolicited-Response-Neuversuche vor...
Seite 871 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 558: MST3TCP "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung Operation Funktion Ein / Aus SlaveAddress 0 - 65519 Slave Adresse MasterAddres 0 - 65519 Master-Adresse ValMasterAddr Nein Adresse von Quelle (Master) überprüfen MasterIP-Addr 0 - 18 0.0.0.0...
Seite 872 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 559: MST3TCP "Non Group" Einstellungen (erweitert) Name Anzeigenbereich Einheit Stufe Standard Beschreibung AddrQueryEnbl Nein Adressabfrage aktivieren tApplConfTout 0.00 - 300.00 0.01 10.00 Anwendungsschicht bestätigt Zeitüberlauf ApplMultFrgRes Nein Anwendung für Mehrfachfragment- Antwort aktivieren ConfMultFrag Nein Jedes Mehrfachfragment bestätigen...
Seite 873 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Anzeigenbereich Einheit Stufe Standard Beschreibung PairedPoint Nein Paarweise Punkte aktivieren tSelectTimeout 1.0 - 60.0 30.0 Timeout wählen tBrokenConTout 0 - 3600 Timeout wegen unterbrochener Verbindung tKeepAliveT 0 - 3600 Halte-Timer Tabelle 560: MST4TCP "Non Group"...
Seite 874 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Anzeigenbereich Einheit Stufe Standard Beschreibung Obj22DefVar 1:BinCnt32EvWout 1:BinCnt32EvWou Objekt 22, Standardabweichung 2:BinCnt16EvWout 5:BinCnt32EvWith 6:BinCnt16EvWith Obj30DefVar 1:AI32Int 3:AI32IntWithoutF Objekt 30, Standardabweichung 2:AI16Int 3:AI32IntWithoutF 4:AI16IntWithoutF 5:AI32FltWithF 6:AI64FltWithF Obj32DefVar 1:AI32IntEvWoutF 1:AI32IntEvWoutF Objekt 32, Standardabweichung 2:AI16IntEvWoutF 3:AI32IntEvWithFT 4:AI16IntEvWithFT 5:AI32FltEvWithF...
Seite 875: Einzelbefehl, 16 Signale (Cd)
Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Anzeigenbereich Einheit Stufe Standard Beschreibung tUREvBufTout1 0.00 - 60.00 0.01 5.00 Unsolicited Response Klasse 1 Ereignispuffer Timeout UREvCntThold2 1 - 100 Unsolicited Response Klasse 2 Ereigniszähler meldet Grenzwert tUREvBufTout2 0.00 - 60.00 0.01 5.00 Unsolicited Response Klasse 2...
Seite 876 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Die Ausgangssignale können aus, statisch oder gepulst sein. Die Konfigurationseinstellung geschieht über die LHMI oder mit PCM 600 und ist für den gesamten Funktionsblock gültig. Die Länge der Pulse beträgt 100 ms. Im statischen Modus hat der Funktionsblock einen Speicher, um die Ausgangswerte bei Stromversorgungsunterbrechung des IED zu behalten.
Seite 877: Mehrfachbefehl (Cm) Und Mehrfachübertragung (Mt)
Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Name Beschreibung OUT7 BOOLEAN Einzelkommando Ausgang 7 OUT8 BOOLEAN Einzelkommando Ausgang 8 OUT9 BOOLEAN Einzelkommando Ausgang 9 OUT10 BOOLEAN Einzelkommando Ausgang 10 OUT11 BOOLEAN Einzelkommando Ausgang 11 OUT12 BOOLEAN Einzelkommando Ausgang 12 OUT13 BOOLEAN Einzelkommando Ausgang 13 OUT14...
Seite 878 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Zwölf Mehrfachbefehl-Funktionsblöcke CM12 mit schneller Ausführungszeit und 48 Mehrfachbefehl-Funktionsblöcke CM13 - CM60 mit langsamerer Ausführungszeit stehen bei den IED 670 zur Verfügung. Der Mehrfachbefehl-Funktionsblock hat 16 Ausgänge in einem Block, der von anderen IEDs überwacht werden kann. Die Ausgangssignale, hier OUT1 bis OUT16, stehen dann für die Konfiguration der Gerätefunktionen oder für die Konfiguration logischer Schaltungen an den Binärausgängen des Gerätes zur Verfügung.
Seite 879 OUTPUT2 OUTPUT3 OUTPUT4 OUTPUT5 OUTPUT6 OUTPUT7 OUTPUT8 OUTPUT9 OUTPUT10 OUTPUT11 OUTPUT12 OUTPUT13 OUTPUT14 OUTPUT15 OUTPUT16 VALID en06000007.vsd IEC06000007 V1 DE Abb. 401: CM-Funktinsblock MT01- MultiTransm BLOCK ERROR INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6 INPUT7 INPUT8 INPUT9 INPUT10 INPUT11 INPUT12 INPUT13...
Seite 880 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 566: MULTICMDSND Eingangssignale Name Standard Beschreibung BLOCK BOOLEAN Blockierung der Funktion INPUT1 BOOLEAN Eingang 1 INPUT2 BOOLEAN Eingang 2 INPUT3 BOOLEAN Eingang 3 INPUT4 BOOLEAN Eingang 4 INPUT5 BOOLEAN Eingang 5 INPUT6 BOOLEAN Eingang 6 INPUT7...
Seite 881 Abschnitt 16 1MRK 505 183-UDE B Stationskommunikation Tabelle 568: MULTICMDSND Ausgangssignale Name Beschreibung ERROR BOOLEAN MultiSend Fehler 16.8.6 Einstellparameter Tabelle 569: MULTICMDRCV "Non Group" Einstellungen (basis) Name Anzeigenbereich Einheit Stufe Standard Beschreibung tMaxCycleTime 0.050 - 200.000 0.001 11.000 Maximale Zykluszeit zwischen dem Empfang von Daten tMinCycleTime 0.000 - 200.000...
Seite 883: Übertragung Von Binären Signalen An Remote End
Die Datenkommunikation zur Gegenstation wird entweder für die Übertragung von Stromwerten in Verbindung mit maximal 8 binären Signalen im Leitungsdifferentialschutz des RED670 oder für die Übertragung von bis zu 192 rein binären Signalen in den übrigen IEDs der Baureihe 600 verwendet. Die binären Signale sind frei konfigurierbar und können daher für alle Zwecke...
Seite 884 16 bits 8 bits en01000134.vsd IEC01000134 V1 DE Abb. 403: Datenstruktur Die Start und Stop Flags sind die Sequenz 0111 1110 (7E Hexadezimal), definiert in der HDLC-Norm. Der CRC wurde in Übereinstimmung mit der Definition der Norm CRC16 entworfen. Das optionale Adressenfeld im HDLC Rahmen wird nicht benutzt, stattdessen beinhaltet das Datenfeld eine eigene Adressierung.
Seite 885 LDCMRecBinStat COMFAIL YBIT NOCARR NOMESS ADDRERR LNGTHERR CRCERROR TRDELERR SYNCERR REMCOMF REMGPSER SUBSTITU LOWLEVEL en07000044.vsd IEC07000044 V1 DE Abb. 404: CRM-Funktionsblöcke CRB1- LDCMRecBinStat COMFAIL YBIT NOCARR NOMESS ADDRERR LNGT HERR CRCERROR REMCOMF LOWLEVEL en05000451.vsd IEC05000451 V1 DE Abb. 405: CRB-Funktionsblock 17.1.4...
Seite 886 Abschnitt 17 1MRK 505 183-UDE B Fernkommunikation Name Beschreibung NOMESS BOOLEAN Kein Start und Stop Flag in empfangener Nachricht erkannt ADDRERR BOOLEAN Nachricht vom falschen Gerät erhalten LNGTHERR BOOLEAN Falsche Länge der empfangenen Nachricht CRCERROR BOOLEAN CRC-Fehler erkannt REMCOMF BOOLEAN Gerät der Gegenseite meldet Problem mit empfangener Nachricht LOWLEVEL...
Seite 887 Abschnitt 17 1MRK 505 183-UDE B Fernkommunikation Name Beschreibung CRCERROR BOOLEAN CRC-Fehler erkannt TRDELERR BOOLEAN Signallaufzeit ist länger als erlaubt SYNCERR BOOLEAN Anzeige wenn Echosynchronisation benutzt REMCOMF BOOLEAN Gerät der Gegenseite meldet Problem mit empfangener Nachricht REMGPSER BOOLEAN Gegenseite erkennt ein Problem mit der GPS Synchronisation SUBSTITU BOOLEAN...
Seite 888 Abschnitt 17 1MRK 505 183-UDE B Fernkommunikation Name Anzeigenbereich Einheit Stufe Standard Beschreibung CommSync Slave Slave Modus der Master Kommunikationssynchronisierung des LDCM, 0=Slave, 1=Master OptoPower Niedrige Leistung Niedrige Leistung Übertragungsleistung für LDCM, Hohe Leistung 0=Niedrig, 1=Hoch TransmCurr CT-GRP1 CT-GRP1 Summationseinstellung für CT-GRP2 Stromübertragung CT-Sum...
Seite 889 Abschnitt 17 1MRK 505 183-UDE B Fernkommunikation Name Anzeigenbereich Einheit Stufe Standard Beschreibung OptoPower Niedrige Leistung Niedrige Leistung Übertragungsleistung für LDCM, Hohe Leistung 0=Niedrig, 1=Hoch TransmCurr CT-GRP1 CT-GRP1 Summationseinstellung für CT-GRP2 Stromübertragung CT-Sum CT-DIFF1 CT-DIFF2 Redundanter Kanal ComFailAlrmDel 5 - 500 Zeitverzögerung vor Aktivierung des "Kommunikation gestört"...
Seite 891: Unterschiedliche Gehäuse- Und Hmi-Display-Größen
Das vorliegende Kapitel enthält Beschreibungen der einzelnen Hardware-Module. Es enthält Diagramme in unterschiedlichen Ansichten, die die Position der Anschlussklemmen und Verbindungsmodule angeben. 18.1 Übersicht 18.1.1 Unterschiedliche Gehäuse- und HMI-Display-Größen xx04000458.eps IEC04000458 V1 DE Abb. 406: 1/2 19-Zoll-Gehäuse mit mittelgroßem HMI. Technisches Referenzhandbuch...
Seite 892 Abschnitt 18 1MRK 505 183-UDE B Hardware xx04000459.eps IEC04000459 V1 DE Abb. 407: 1/2 19-Zoll-Gehäuse mit kleinem HMI. IEC05000762 V1 DE Abb. 408: 3/4 19-Zoll-Gehäuse mit mittelgroßem HMI. xx05000763.eps IEC05000763 V1 DE Abb. 409: 3/4 19-Zoll-Gehäuse mit kleinem HMI. Technisches Referenzhandbuch...
Seite 893 Abschnitt 18 1MRK 505 183-UDE B Hardware xx04000460.eps IEC04000460 V1 DE Abb. 410: 1/1 19-Zoll-Gehäuse mit mittelgroßem HMI. xx04000461.eps IEC04000461 V1 DE Abb. 411: 1/1 19-Zoll-Gehäuse mit kleiner HMI Anzeige. Technisches Referenzhandbuch...
Seite 894: Gehäuse Von Hinten
Abschnitt 18 1MRK 505 183-UDE B Hardware 18.1.2 Gehäuse von hinten Tabelle 577: Bezeichnungen für 1/2 x 19” Gehäuse mit 1 TRM Einschub Modul Hintere Positionen BIM, BOM, SOM oder IOM X31 und X32 usw. bis X51 und X52 BIM, BOM, SOM, IOM X51, X52 oder GSM X301:A, B, C, D...
Seite 895 Abschnitt 18 1MRK 505 183-UDE B Hardware Tabelle 578: Bezeichnungen für 3/4 x 19” Gehäuse mit 1 TRM Einschub Modul Hintere Positionen BIM, BOM, SOM, IOM X31 und X32 usw. bis oder MIM X101 und X102 BIM, BOM, SOM, IOM, X101, X102 MIM oder GSM X301:A, B, C, D...
Seite 896 Abschnitt 18 1MRK 505 183-UDE B Hardware Tabelle 579: Bezeichnungen für 3/4 x 19” Gehäuse mit 2 TRM Einschüben Modul Hintere Positionen BIM, BOM, SOM, IOM X31 und X32 usw. bis X71 oder MIM und X72 BIM, BOM, SOM, IOM, X71, X72 MIM oder GSM X301:A, B, C, D...
Seite 897 Abschnitt 18 1MRK 505 183-UDE B Hardware Modul Hintere Positionen BIM, BOM, SOM, X31 und X32 usw. bis X161 IOM oder MIM und X162 BIM, BOM, SOM, X161, X162 IOM, MIM oder X301:A, B, C, D IRIG-B oder X302 LDCM 1,2) LDCM 2) X303 IEC1MRK002801-AB05-BG V1 DE...
Seite 898 Abschnitt 18 1MRK 505 183-UDE B Hardware Tabelle 581: Bezeichnungen für 1/1 x 19” Gehäuse mit 2 TRM Einschüben Modul Hintere Positionen BIM, BOM, SOM, X31 und X32 usw. bis X131 IOM oder MIM und X132 BIM, BOM, SOM, X131, X132 IOM, MIM oder X301:A, B, C, D IRIG-B oder...
Seite 899 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.2 Hardware Module 18.2.1 Übersicht Tabelle 582: Grundmodule, immer im Lieferumfang enthalten Module Beschreibung Kombiniertes Bus-Leiterplattenmodul (CBM) Ein Busleiterplatten-PCB, das sämtliche internen Signale zwischen den Modulen in einem Gerät verteilt. Nur das TRM ist nicht direkt mit dieser Platte verbunden.
Seite 900 Abschnitt 18 1MRK 505 183-UDE B Hardware Module Beschreibung GPS-Zeitsynchronisierungsmodul (GSM) Modul für GPS-Zeitsynchronisierung des Geräts. Statisches Ausgangsmodul (SOM) Mit 6 schnellen statischen Ausgängen und 6 Wechsler-Ausgangsrelais. IRIG-B-Zeitsynchronisierungsmodul Modul mit 2 Eingängen. Ein Eingang wird zur Verarbeitung von pulsweitenmodulierten und amplitudenmodulierten Signalen, der andere für den optischen Eingang vom Typ ST zur PPS- Zeitsynchronisierung verwendet.
Seite 901 Abschnitt 18 1MRK 505 183-UDE B Hardware en05000516.vsd IEC05000516 V1 DE Abb. 412: CBM für 1 TRM. Pos. Beschreibung CAN-Steckplätze CPCI-Steckplätze en05000755.vsd IEC05000755 V1 DE Abb. 413: CBM für 2 TRM. Pos. Beschreibung CAN-Steckplätze CPCI-Steckplätze Technisches Referenzhandbuch...
Seite 902 Abschnitt 18 1MRK 505 183-UDE B Hardware en05000756.vsd IEC05000756 V1 DE Abb. 414: CBM Lage, Rückansicht. Pos. Beschreibung 18.2.3 Universelles Bus-Leiterplattenmodul (UBM) 18.2.3.1 Einleitung Das Universelle Bus-Leiterplattenmodul (UBM) ist Bestandteil der Geräte- Rückwandplatine und wird über das CBM montiert. Es verbindet das Wandler- Eingangsmodul (TRM) mit dem Analog-Digital-Wandelmodul (ADM) und dem Numerischen Modul (NUM).
Seite 903 Rückwandplatine verwendet. Die 48-Pin-Anschlüsse werden zur Verbindung des TRM und ADM verwendet. AD Data RS485 Ethernet Front connection LHMI port Ethernet en05000489.vsd IEC05000489 V1 DE Abb. 415: UBM Blockdiagramm. en05000757.vsd IEC05000757 V1 DE Abb. 416: UBM für 1 TRM. Technisches Referenzhandbuch...
Seite 904 Abschnitt 18 1MRK 505 183-UDE B Hardware en05000758.vsd IEC05000758 V1 DE Abb. 417: UBM für 2 TRM. en05000759.vsd IEC05000759 V1 DE Abb. 418: UBM Lage, Rückansicht. Pos. Beschreibung Technisches Referenzhandbuch...
Seite 905: Blockdiagramm
Es gibt zwei Typen von Stromversorgungsmodule. Sie sind für unterschiedliche Eingangs-Gleichspannungsbereiche ausgelegt, siehe Tabelle 584. Das Stromversorgungsmodul enthält einen eingebauten, selbstregulierenden Gleichspannungswandler, der zwischen dem Gerät und dem externen Batteriesystem komplette Isolierung gewährleistet. Blockdiagramm Strom versorgung Filter Überwachung 99000516.vsd IEC99000516 V1 DE Abb. 419: PSM Blockdiagramm Technisches Referenzhandbuch...
Seite 906 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.2.4.3 Technische Daten Tabelle 584: PSM -Stromversorgungsmodul Menge Bemessungswert Nennbereich Hilfs-Gleichspannung, EL EL = (24 - 60) V EL ± 20 % (Eingang) EL = (90 - 250) V EL ± 20 % Stromverbrauch 50 W typischerweise Einaschaltpitze der...
Seite 907 PMC- Anschluss PC-MIP Speicher Ethernet North- bridge PCI-PCI- Brücke en04000473.vsd IEC04000473 V1 DE Abb. 420: Blockdiagramm des numerischen Verarbeitungsmoduls 18.2.6 Lokale Mensch-Maschine-Schnittstelle (LHMI) Weitere Informationen finden Sie in Kapitel "Lokales Mensch-Maschine- Interface". 18.2.7 Wandler-Eingangsmodul (TRM) 18.2.7.1 Einleitung Mittels des Wandler-Eingangsmoduls werden die Sekundärströme und -...
Seite 908 Abschnitt 18 1MRK 505 183-UDE B Hardware transformiert. Das Modul verfügt über zwölf Eingänge in unterschiedlichen Kombinationen von Strom- und Spannungseingängen. Es können auch alternative Anschlüsse wie Ringklemmen- oder Schraubklemmentyps bestellt werden. 18.2.7.2 Design Das Wandlermodul ist mit 12 Eingangswandlern versehen. Es gibt mehrere Modulversionen mit einer jeweils eigenen Kombination aus Spannungs- und Eingangsstromwandlern.
Seite 909: Analog-Digital-Wandelmodul Mit Zeitsynchronisierung (Adm)
Abschnitt 18 1MRK 505 183-UDE B Hardware 18.2.8 Analog-Digital-Wandelmodul mit Zeitsynchronisierung (ADM) 18.2.8.1 Einleitung Das Analog-/Digital-Modul verfügt über zwölf Analogeingänge, 2 PC-MIP- Steckplätze und 1 PMC-Steckplatz. Der PC-MIP-Steckplatz wird für PC-MIP- Karten, der PMC-Steckplatz für PMC-Karten verwendet, gemäß Tabelle 586. Die OEM-Karte muss immer auf die ADM-Platte montiert sein.
Seite 910: Das Adm-Layout
Kanal 2 Kanal 3 Kanal 4 Kanal 5 Kanal 6 1.2v Kanal 7 Kanal 8 Kanal 9 Kanal 10 Kanal 11 Kanal 12 Ebenenverschiebung PC-MIP 2.5v PCI zu PCI PC-MIP de05000474.vsd IEC05000474 V1 DE Abb. 421: Das ADM-Layout Technisches Referenzhandbuch...
Seite 911 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.2.9 Binäreingangsmodul (BIM) 18.2.9.1 Einleitung Das binäre Eingangsmodul verfügt über 16 Optokoppler. Es ist in zwei Versionen erhältlich, in einer Standardversion und einer Version mit erweiterten Impulszählfähigkeiten bei den Eingängen, die mit der Impulszählfunktion verwendbar sind.
Seite 912 1MRK 505 183-UDE B Hardware 48/60V 110/125V 24/30V 220/250V xx06000391.vsd IEC06000391 V1 DE Abb. 422: Spannungsabhängigkeit der Binäreingänge Garantierte Funktion Funktion unsicher Keine Funktion IEC99000517-ABC V1 DE Dieses binäre Eingangsmodul kommuniziert über den CAN-Bus auf dem Leiterplattenmodul mit dem Numerischen Modul (NUM).
Seite 913 Abschnitt 18 1MRK 505 183-UDE B Hardware [mA] [ms] en07000104.vsd IEC07000104 V1 DE Abb. 423: Annähernder binärer Eingangs-Einschaltstrom für die Standardversion des BIM. [mA] [ms] en07000105.vsd IEC07000105 V1 DE Abb. 424: Annähernder binärer Eingangs-Einschaltstrom für die BIMp- Version mit verbesserten Impulszähleigenschaften.
Seite 914 Opto-isolierter Eingang Opto-isolierter Eingang Opto-isolierter Eingang Opto-isolierter Eingang Micro- Opto-isolierter Eingang controller Opto-isolierter Eingang Opto-isolierter Eingang Speicher Opto-isolierter Eingang Opto-isolierter Eingang Opto-isolierter Eingang Opto-isolierter Eingang Opto-isolierter Eingang Opto-isolierter Eingang 99000503.vsd IEC99000503 V1 DE Abb. 425: Blockdiagramm des binären Eingangsmoduls. Technisches Referenzhandbuch...
Seite 915: Binärausgangsmodule (Bom)
Abschnitt 18 1MRK 505 183-UDE B Hardware 18.2.9.3 Technische Daten Tabelle 587: BIM - Binäreingangsmodul Menge Bemessungswert Nennbereich Binäre Eingänge Gleichspannung, RL 24/40 V RL ± 20 % 48/60 V RL ± 20 % 110/125 V RL ± 20 % 220/250 V RL ±...
Seite 916 Kontakt-Verstärkung benötigt. Die Konfiguration der Ausgangssignale können Sie Abschnitt "Signalmatrix für Binärausgänge (SMBO)" entnehmen. Ausgangsmodul xx00000299.vsd IEC00000299 V1 DE Abb. 426: Beispiel eines Relaispaars 1 Ausgangsanschluss von Relais 1 2 Stromquellenanschluss für das Ausgangssignal 3 Ausgangsanschluss von Relais 2 Technisches Referenzhandbuch...
Seite 917: Blockdiagramm Des Binären Ausgangsmoduls
Relais Relais Relais Relais Speicher Relais Relais 99000505.vsd IEC99000505 V1 DE Abb. 427: Blockdiagramm des binären Ausgangsmoduls 18.2.10.3 Technische Daten Tabelle 589: BOM - Binärausgangsmodul-Kontaktdaten (Referenzstandard: IEC 61810-2) Funktion oder Menge Auslöse- und Signalrelais Binärausgänge Max. Systemspannung 250 V AC, DC Prüfspannung über offenen Kontakt, 1 Min...
Seite 918: Statisches Binärausgangsmodul (Som)
Abschnitt 18 1MRK 505 183-UDE B Hardware Funktion oder Menge Auslöse- und Signalrelais Einschaltvermögen bei induktiver Last mit L/R>10 ms 0,2 s 30 A 1,0 s 10 A Ausschaltvermögen für Wechselspannung, cos j>0,4 250 V/8,0 A Ausschaltvermögen für Gleichspannung mit L/R < 40 ms 48 V/1 A 110 V/0,4 A 220 V/0,2 A...
Seite 919: Blockdiagramm Des Statischen Ausgangsmoduls
Rück- meldung Antrieb & Rück- meldung DC/DC Antrieb & Rück- meldung Internal_fail_n AC_fail_n Antrieb & Rück- RCAN_ID meldung Sync Antrieb & Rück- meldung Reset Antrieb & Rück- meldung en07000115.vsd IEC07000115 V1 DE Abb. 428: Blockdiagramm des statischen Ausgangsmoduls Technisches Referenzhandbuch...
Seite 920: Anschlussdiagramm Des Statischen Ausgangsmoduls
Abschnitt 18 1MRK 505 183-UDE B Hardware IEC1MRK002801-AB13-BG V1 DE Abb. 429: Anschlussdiagramm des statischen Ausgangsmoduls 18.2.11.3 Technische Daten Tabelle 590: SOM - Statische Ausgangsmoduldaten (Referenzstandard: IEC 61810-2) Funktion oder Größe Auslöse- und Signalrelais Statische binäre Ausgänge Elektromechanische Relaisausgänge Max. Systemspannung 250 V AC, DC Prüfspannung über offenen Kontakt, 1 min...
Seite 921 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.2.12 Binäreingangs-/-ausgangsmodul (IOM) 18.2.12.1 Einleitung Das binäre Ein-/Ausgangsmodul wird dann eingesetzt, wenn nur wenige Ein- und Ausgangskanäle benötigt werden. Die 10 Standardausgangskanäle werden als Auslöseausgänge oder zu beliebigen Signalisierungszwecken verwendet. Die beiden schnellen-Signalausgangskanäle werden von Anwendungen verwendet, bei denen es auf eine kurze Ansprechzeit ankommt.
Seite 922 Abschnitt 18 1MRK 505 183-UDE B Hardware Das Einschaltvermögen der Reed-Relais ist beschränkt. IEC1MRK002801-AA11-UTAN-RAM V1 DE Abb. 430: Binäres Ein-/Ausgangsmodul (IOM); mit XA bezeichnete Eingangskontakte entsprechen Rückseitenposition X31, X41 usw. und mit XB bezeichnete Ausgangskontakte entsprechen Rückseitenposition X32, X42 usw.
Seite 923: Iom Mit Mov-Schutz, Relaisbeispiel
Abschnitt 18 1MRK 505 183-UDE B Hardware xx04000069.vsd IEC04000069 V1 DE Abb. 431: IOM mit MOV-Schutz, Relaisbeispiel 18.2.12.3 Technische Daten Tabelle 591: IOM- Binäres Ein-/Ausgangsmodul Menge Bemessungswert Nennbereich Binäre Eingänge Gleichspannung, RL 24/40 V RL ± 20 % 48/60 V RL ±...
Seite 924 LDCM-Modul. Dabei wird das IEEE/ANSI-Standardformat verwendet. Das Leitungsdaten-Kommunikationsmodul dient zur Binärsignalübertragung. Das Modul verfügt über eine optische Schnittstelle mit ST-Anschlüssen, siehe Abb. 432. Das Leitungsdaten-Kommunikationsmodul dient zur Binärsignalübertragung. Jedes Modul besitzt eine optische Schnittstelle für jede Gegenseite, mit dem das Gerät kommuniziert.
Seite 925 Das LDCM ist ein PCMIP Typ II Modul mit einfacher Breite. Das LDCM kann montiert werden auf: • dem ADM • dem NUM en07000087.vsd IEC07000087 V1 DE Abb. 432: Das SR-LDCM Layout. PCMIP Typ II Modul mit einfacher Breite, mit zwei PCI-Anschlüssen und einem I/O ST-Stecker 2.5V 2841 PCI9054 FPGA TQ176...
Seite 926 Das galvanische X21-Datenkommunikationsmodul wird zum Anschluss an Fernmeldegeräte, z. B. Miet-Telefonleitungen, verwendet. Das Modul unterstützt die Datenkommunikation mit 64 kbit zwischen Geräten. Anwendungsbeispiele: • Leitungsdifferenzialschutz • Binäre Signalübertragung 18.2.14.2 Anordnung Das galvanische X.21 Leitungsdatenkommunikationsmodul verwendet ein ABB spezifisches PC*MIP Format des Typen II. Technisches Referenzhandbuch...
Seite 927 Abschnitt 18 1MRK 505 183-UDE B Hardware en07000196.vsd IEC07000196 V1 DE Abb. 434: Übersicht über dasX.21 LDCM Modul en07000195.vsd IEC07000195 V1 DE Abb. 435: Die X.21 LDCM modulexternen Verbindungen Erdungsauswahlverbinder für IO, Schraubklemmen, 2-Pol Erdstift X.21: Micro D-sub 15 Pol Buchsenverbinder gemäß der balanced Version V11 (X.27)
Seite 928: Synchronisierung
Normalerweise wird ein externer Multiplexer verwendet, der als Master auftritt. Wenn zwei X.21 LDCMs direkt miteinander kommunizieren, muss einer als Master eingerichtet werden, der die Synchronisation für den anderen (Slave) generiert. Der DEE-Signalelementtakt wird von einer interner 64-kHz-Taktquelle erzeugt. Das Byte Taktsignal wird in ABB-Geräten nicht verwendet. Technisches Referenzhandbuch...
Seite 929 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.2.14.4 Technische Daten Tabelle 596: Galvanisches X.21 Leitungsdaten-Kommunikationsmodul (X.21-LDCM) Menge Bereich oder Wert Anschluss, X.21 Miniatur-D-SUB, 15-polige Buchse, Pitch 1,27 mm (0.050") Anschluss, Massenauswahl 2-poliges Schraubterminal Standard CCITT X21 Kommunikationsgeschwindigkeit 64 kbit/s Isolation 1 kV Kabelhöchstlänge 100 m...
Seite 930: Die Slm-Varianten
Abschnitt 18 1MRK 505 183-UDE B Hardware IEC05000760 V1 DE Abb. 436: Die SLM-Varianten Einraststecker für Kunststofffaser ST-Stecker für Glasfaser LON-Port SPA/IEC 60870-5-103 Port IEC05000761 V1 DE Abb. 437: Übersicht über das SLM-Layout Empfänger, LON Sender, LON Empfänger, SPA/IEC 60870-5-103...
Seite 931 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.2.15.3 Technische Daten Tabelle 597: SLM – LON-Anschluss Menge Bereich oder Wert Optischer Anschluss Glas faser: Typ ST Kunststofffaser: Typ HFBR, einrastend Faser, zulässige Dämpfung Glas faser: 11 dB (1000 m typischerweise *) Kunststofffaser: 7 dB (10 m typischerweise *) Faser durchmesser Glas faser: 62.5/125 mm...
Seite 932: Anschluss Rs485 Pinouts
Steuerungs ID-Chip Weiche register Isolierter Erdung DC/DC IEC06000516 V1 DE Abb. 438: Die interne Struktur des RS485 Anschluss RS485 Pinouts Die Anordnung der Pins des Anschlusses RS485 (Abbildung 439) werden in Tabelle dargestellt: Tabelle 599: Die Anordnung der Pins Bezeichnung...
Seite 933: Rs485-Anschluss
Schraub- klemme RS485 Schraub- klemme Bus-Leiterplatte IEC06000517 V1 DE Abb. 439: RS485-Anschluss • zweidraht: Pin 1 an Pin 6 anschließen und Pin 2 an Pin 5 • Abschluss (zweidraht): Pin 1 an Pin 3 anschließen • Abschluss (vierdraht): Pin 1 an Pin 3 anschließen und Pin 4 an Pin 6 Anschluss Pinouts weiche Erdung Ein zweiter zweipoliger Schraubverbinder wird für den Anschluss der IO-Erde...
Seite 934 ADM montiert ist. Das OEM ist ein 100base-Fx-Modul und als Einzelkanal- oder Doppelkanaleinheit verfügbar. Steckverbinder PCI-Sammelschiene 100Base-FX EEPROM -Sender ST-Glasfaser Ethernet-Controller -Steckverbinder 100Base-FX -Empfänger Brücke PCI-PCI 100Base-FX -Sender ID-Chip ST-Glasfaser Ethernet-Controller -Steckverbinder 100Base-FX EEPROM -Empfänger Steckverbinder E/A-Sammelschiene en04000472.vsd IEC04000472 V1 DE Abb. 440: OEM Blockdiagramm Technisches Referenzhandbuch...
Seite 935 25MHz oscillator Sender Empfänger Ethernet- Brücke Controller PCI-PCI 25MHz oscillator Sender en05000472.vsd IEC05000472 V1 DE Abb. 441: OEM Layout, Standard-PMC-Format 2 Kanäle 18.2.17.4 Technische Daten Tabelle 601: OEM - Optisches-Ethernet-Modul Menge Bemessungswert Anzahl Kanäle 1 oder 2 Standard IEEE 802.3u 100BASE-FX Fasertyp 62.5/125 mm Multimodalfaser...
Seite 936: Signalmatrix Für Ma
Opto- A/D-Wandler Schutz Isolierung & Filter Referenz- DC/DC spannung Opto- A/D-Wandler Schutz Isolierung & Filter Referenz- DC/DC spannung Opto- A/D-Wandler Schutz Isolierung & Filter Referenz- DC/DC spannung Micro- Speicher controller 99000504.vsd IEC99000504 V1 DE Abb. 442: MIM Blockschema Technisches Referenzhandbuch...
Seite 937 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.2.18.3 Technische Daten Tabelle 602: MIM - mA-Eingangsmodul Menge: Bemessungswert: Nennbereich: Eingangsbereich ± 5, ± 10, ± 20mA 0-5, 0-10, 0-20, 4-20mA Eingangswiderstand = 194 Ohm Stromverbrauch jedes mA-Modul £ 4 W jeder mA Eingang £...
Seite 938 Abschnitt 18 1MRK 505 183-UDE B Hardware GPS- GPS- GPS-Antenne Empfänger Uhrenmodul CMPPS CAN- Steuerung en05000675.vsd IEC05000675 V1 DE Abb. 443: GSM Blockdiagramm Technisches Referenzhandbuch...
Seite 939 Abschnitt 18 1MRK 505 183-UDE B Hardware en07000086.vsd IEC07000086 V1 DE Abb. 444: Ein CCM. GCM und GPS sind mit Kabeln montiert 1 GPS-Empfänger 2 GPS-Zeitsynchronisierungsmodul (GCM) 3 CAN Trägermodul (CCM) 4 Antennenanschluss Technisches Referenzhandbuch...
Seite 940 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.2.19.3 Technische Daten Tabelle 603: GPS-Zeitsynchronisierungsmodul (GSM) Funktion Bereich oder Wert Genauigkeit Empfänger – ±1µs relatives UTC Zeit zur zuverlässigen Zeitfreferenz mit Antenne in <30 Minuten – neuer Position oder nach einer Abschaltung länger als 1 Monat Zeit zur zuverlässigen Zeitreferenz nach Abschaltung <15 Minuten...
Seite 941 Abschnitt 18 1MRK 505 183-UDE B Hardware xx04000155.vsd IEC04000155 V1 DE Abb. 445: Antenne mit Konsole wobei: GPS Antenne TNC-Verbinder Montageplatte, 78x150 mm Befestigungslöcher 5,5 mm Lasche zur Befestigung des Antennenkabels Vertikale Montageposition Horizontale Montageposition Stets die Antenne und ihre Konsole so positionieren, dass eine möglichst durchgehende freie Sichtlinie in alle Richtungen gewährleistet ist, vorzugsweise...
Seite 942 Abschnitt 18 1MRK 505 183-UDE B Hardware 99001046.vsd IEC99001046 V1 DE Abb. 446: Antennensichtlinie Antennenkabel Verwenden Sie ein 50-Ohm-Koaxialkabel mit einem TNC-Stecker im Antennenende und einem SMA-Stecker im Empfängerende, um die Antenne mit dem GSM zu verbinden. Wählen Sie den Kabeltyp und die Kabellänge so, dass die Gesamtdämpfung max.
Seite 943 Schutzfunktionen zu synchronisieren. 32 MHz FPGA OPTO_INPUT PCI-bus Register PCI-Controller 4-mm-Sperre IRIG- IRIG_INPUT Amplituden- ID-Chip Dekoder modulator isolierter Capture1 ZXING Empfänger Nulldurch- Capture2 gangsdetektor MPPS isolé DC/DC CMPPS 5 to +- 12V en06000303.vsd IEC06000303 V1 DE Abb. 447: IRIG-B Blockdiagramm Technisches Referenzhandbuch...
Seite 944 Abschnitt 18 1MRK 505 183-UDE B Hardware en06000304.vsd IEC06000304 V1 DE Abb. 448: IRIG-B PC-MIP-Platte. Oben links ST-Anschluss für PPS 820 nm Multimode faseroptischen Signaleingang und unten links BNC- Anschluss für IRIG-B-Signaleingang 18.2.21.3 Technische Daten Tabelle 605: IRIG-B Menge Bemessungswert Anzahl Kanäle IRIG-B...
Seite 945 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.3 Abmessungen 18.3.1 Gehäuse ohne hintere Abdeckung xx04000448.vsd IEC04000448 V1 DE Abb. 449: Gehäuse ohne hintere xx04000464.vsd Abdeckung IEC04000464 V1 DE Abb. 450: Gehäuse ohne hintere Abdeckung mit 19” Rahmenmontagesatz Gehäusegröße (mm) 6U, 1/2 x 19”...
Seite 946 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.3.2 Gehäuse mit hinterer Abdeckung xx05000502.vsd xx05000501.vsd IEC05000501 V1 DE IEC05000502 V1 DE Abb. 451: Gehäuse mit hinterer Abb. 452: Gehäuse mit hinterer Abdeckung. Abdeckung und 19” Rahmenmontagesatz. xx05000503.vsd IEC05000503 V1 DE Abb. 453: Gehäuse und hintere...
Seite 947 16.86 7.50 16.86 18.31 9.00 19.00 Die Abmessungen H und K werden definiert durch den 19” Rahmenmontagesatz. 18.3.3 Einbaumontageabmessungen xx04000465.vsd IEC04000465 V1 DE Abb. 454: Einbaumontage Ausschnittgröße (mm) Gehäusegröße Toleranz +/-1 +/-1 6U, 1/2 x 19” 210.1 254.3 4.0-10.0 12.5 6U, 3/4 x 19”...
Seite 948 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.3.4 Abmessungen für Nebeneinander-Einbaumontage xx06000182.vsd IEC06000182 V1 DE Abb. 455: Eine 1/2 x 19” Größe des IED 670 nebeneinander mit RHGS6. xx05000505.vsd IEC05000505 V1 DE Abb. 456: Schrankaussparungsmaße für Nebeneinandereinbaumontage Technisches Referenzhandbuch...
Seite 949: Externe Widerstandseinheit Für Hochimpedanz-Differentialschutz
Abschnitt 18 1MRK 505 183-UDE B Hardware 18.3.5 Wandmontageabmessungen en04000471.vsd IEC04000471 V1 DE Abb. 457: Wandmontage Gehäusegröße (mm) 6U, 1/2 x 19” 292.0 267.1 272.8 390.0 243.0 6U, 3/4 x 19” 404.3 379.4 272.8 390.0 243.0 6U, 1/1 x 19”...
Seite 950: Maßzeichnung Einer Einphasigen Hochimpedanz-Widerstandseinheit
Platte mit den Widerständen mit einer Schützhülle versehen oder in einem separaten Gehäuse unterbringen! [18.31] [0.33] [0.79] [7.68] [18.98] Dimension mm [inches] xx06000232.eps IEC06000232 V1 DE Abb. 458: Maßzeichnung einer einphasigen Hochimpedanz- Widerstandseinheit [18.31] [0.33] [0.79] [7.68] [18.98] en06000234.eps [inches] IEC06000234 V1 DE Abb.
Seite 951: Einbau-Montage
Abschnitt 18 1MRK 505 183-UDE B Hardware 18.4 Befestigungsalternativen 18.4.1 Einbau-Montage 18.4.1.1 Überblick Alle Geräte-Größen, 1/2 x 19”, 3/4 x 19” und 1/1 x 19” und RHGS6 6U 1/4 x 19” Gehäuse können eingebaut werden. Nur ein Gehäuse kann in jeder Aussparung des Schaltschranks montiert werden, für Schutzklasse IP54.
Seite 952: Montageverfahren Für Einbaumontage
Abschnitt 18 1MRK 505 183-UDE B Hardware 18.4.1.2 Montageverfahren für Einbaumontage xx06000246.vsd IEC06000246 V1 DE Abb. 460: Einbaumontage Details. PosNr. Beschreibung Menge Dichtungsstreifen, eingesetzt zum Erreichen von Schutzklasse IP54. Der Dichtungsstreifen wird werkseitig montiert zwischen Gehäuse und Frontplatte. Halterung Schraube,...
Seite 953 Abschnitt 18 1MRK 505 183-UDE B Hardware 18.4.2 19” Geräterahmen-Montage 18.4.2.1 Überblick Alle Geräte-Größen können in einen Standard 19” Schaltschrankrahmen montiert werden, wobei für jede Größe das passende Montageset verwendet wird, welches aus zwei Montagewinkeln und Feststellschrauben für die Winkel besteht. Die Montagewinkel sind umkehrbar, was die Montage der Geräte-Größe 1/2 x 19”...
Seite 954: Wandmontage
Abschnitt 18 1MRK 505 183-UDE B Hardware 18.4.2.2 Montageverfahren für 19” Geräterahmenmontage xx04000452.vs d DOCUMENT127700-IMG2264 V1 DE Abb. 461: 19” Geräterahmenmontage Details PosNr. Beschreibung Menge 1a, 1b Montagewinkel,die entweder an die linke oder die rechte Seite des Gehäuses montiert werden können.
Seite 955 Wandmontage wird daher nicht für Kommunikationsmodule mit Faserverbindung empfohlen; Serielle SPA/IEC 60870-5-103 und LON Kommunikationsmodule (SLM), Optische Ethernetmodule (OEM) und Leitungsdatenkommunikationsmodule (LDCM). 18.4.3.2 Montageverfahren für Wandmontage xx04000453.vs d DOCUMENT127716-IMG2265 V1 DE Abb. 462: Wandmontage Details. PosNr. Beschreibung Menge Buchse Schrauben M4x10 Schrauben...
Seite 956: Wie Man Die Rückseite Des Geräts Erreicht
Um die Rückseite des Geräts zu erreichen ist auf der Seite gegenüber dem Scharnier ein Freiraum von 80 mm erforderlich. 80 mm en 06000135 . vsd IEC06000135 V1 DE Abb. 463: Wie man die Anschlüsse auf der Rückseite des Geräts erreicht. PosNr. Beschreibung Schrauben...
Seite 957: Montageverfahren Für Seite-An-Seite Rahmenmontage
1MRK 505 183-UDE B Hardware verwendet werden. Die Verwendung nicht originaler Schrauben kann zur Zerstörung der PCBs im Inneren des Geräts führen. 18.4.4.2 Montageverfahren für Seite-an-Seite Rahmenmontage xx04000456.vsd IEC04000456 V1 DE Abb. 464: Seite-an-Seite Rahmenmontage Details. PosNr. Beschreibung Menge Montageplatte 2, 3 Schrauben...
Seite 958: Nebeneinander-Einbaumontage
Abschnitt 18 1MRK 505 183-UDE B Hardware xx06000180.vsd IEC06000180 V1 DE Abb. 465: IED 670 (1/2 x 19”) in Montage mit einem RHGS6 Gehäuse mit Testschaltermodul mit nur einem Testschalter und einer RX2 Grundplatte. 18.4.5 Nebeneinander-Einbaumontage 18.4.5.1 Überblick Es wird nicht empfohlen, nebeneinander montierte Gehäuse einzubauen, wenn IP54 erforderlich ist.
Seite 959: Montageverfahren Für Seite-An-Seite Einbaumontage
Montage von FT Schaltern an der Seite (für 1/2 19" Gehäuse) oder am Boden des Relais. 18.4.5.2 Montageverfahren für Seite-an-Seite Einbaumontage xx06000181.vsd IEC06000181 V1 DE Abb. 466: Seite-an-Seite Einbaumontagedetails (RHGS6 Seite-an-Seite mit 1/2 x 19” Gerät). PosNr. Beschreibung Menge Montageplatte...
Seite 960: Einflussfaktoren
Abschnitt 18 1MRK 505 183-UDE B Hardware Tabelle 607: Wasser- und Staubschutzlevel gemäß IEC 60529 Frontseite IP40 (IP54 mit Dichtungsstreifen) Rückseite, Seiten, IP20 Decke und Boden Tabelle 608: Gewicht Gehäusegröße Gewicht 6U, 1/2 x 19” £ 10 kg 6U, 3/4 x 19” £...
Seite 961: Typentest Gemäß Standard
Abschnitt 18 1MRK 505 183-UDE B Hardware Tabelle 612: Einfluss der Hilfs-Versorgungsgleichspannung auf die Funktionalität während des Betriebs Abhängigkeit von Referenzwert Innerhalb des Einfluss Nennbereichs Welligkeit, in max. 2% 12% von EL 0.01% /% Versorgungsgleichspannung Vollwellengleich- Arbeitsbereich gerichtet Hilfsspannungs-Abhängigkeit, ± 20% von EL 0.01% /% Arbeitswert Unterbrechung Hilfsgleichspannung...
Seite 962 Abschnitt 18 1MRK 505 183-UDE B Hardware Test Typprüfungs-Werte Referenzstandards Stoßimmunitätstest 1-2 kV, 1.2/50 ms IEC 60255-22-5 energiereich Netzfrequente Störgrößen 150-300 V, IEC 60255-22-7, Klasse A 50 Hz Magnetfelder mit 1000 A/m, 3 s IEC 61000-4-8, Klasse V energietechnischen Frequenzen Test des gedämpft schwingenden 100 A/m IEC 61000-4-10, Klasse V...
Seite 963 Abschnitt 18 1MRK 505 183-UDE B Hardware Tabelle 618: Mechanische Prüfungen Test Typprüfungs-Werte Referenzstandards Vibrationsfestigkeit Klasse I IEC 60255-21-1 Stoß- und Klasse I IEC 60255-21-2 Erschütterungsfestigkeit Erdbebenfestigkeit Klasse I IEC 60255-21-3 Technisches Referenzhandbuch...
Seite 965: Unterschiedliche Schilder
Abschnitt 19 1MRK 505 183-UDE B Schilder Abschnitt 19 Schilder Über dieses Kapitel Das vorliegende Kapitel enthält Beschreibungen der einzelnen Schilder und wo sie auf dem Gerät anzutreffen sind. 19.1 Unterschiedliche Schilder xx06000574.eps IEC06000574 V1 DE Technisches Referenzhandbuch...
Seite 966 Abschnitt 19 1MRK 505 183-UDE B Schilder Produkttyp, Beschreibung und Seriennummer Auftragsnummer, Versorgungsgleichspannung und Nennfrequenz Optionale, kundenspezifische Angaben Hersteller Wandlereingangsmodul, Nennströme und - spannungen Bezeichnungen des Wandlers IEC06000577-CUSTOMER-SPECIFIC V1 DE Bestellnummer und Seriennummer IEC06000576-POS-NO V1 DE Technisches Referenzhandbuch...
Seite 967 Abschnitt 19 1MRK 505 183-UDE B Schilder en06000573.eps IEC06000573 V1 DE Warnschild Hinweis, dass vorsichtig vorzugehen ist Schild: Laserprodukt der Klasse 1 IEC06000575 V1 DE Warnschild Technisches Referenzhandbuch...
Seite 969 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme Abschnitt 20 Anschlussdiagramme Das vorliegende Kapitel enthält Diagramme des IED mit sämtlichen Bezeichnungen der Steckplätze, Anschlussklemmen und optischen Anschlüsse. Für die Schaffung elektrischer und optischer Anschlüsse an das IED ist es ein notwendiger Leitfaden. Technisches Referenzhandbuch...
Seite 970 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175653 V1 DE Technisches Referenzhandbuch...
Seite 971 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175655 V1 DE Technisches Referenzhandbuch...
Seite 972 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175657 V1 DE Technisches Referenzhandbuch...
Seite 973 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175659 V1 DE Technisches Referenzhandbuch...
Seite 974 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175661 V1 DE Technisches Referenzhandbuch...
Seite 975 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175663 V1 DE Technisches Referenzhandbuch...
Seite 976 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175665 V1 DE Technisches Referenzhandbuch...
Seite 977 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175667 V1 DE Technisches Referenzhandbuch...
Seite 978 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175669 V1 DE Technisches Referenzhandbuch...
Seite 979 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175671 V1 DE Technisches Referenzhandbuch...
Seite 980 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175673 V1 DE Technisches Referenzhandbuch...
Seite 981 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175675 V1 DE Technisches Referenzhandbuch...
Seite 982 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175677 V1 DE Technisches Referenzhandbuch...
Seite 983 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175679 V1 DE Technisches Referenzhandbuch...
Seite 984 Abschnitt 20 1MRK 505 183-UDE B Anschlussdiagramme DOCUMENT174830-IMG175651 V1 DE Technisches Referenzhandbuch...
Seite 985: Anwendung
Bei anspruchsvolleren Anwendungen werden stromabhängige Zeitverzögerungen mit diversen möglichen Kennlinien eingesetzt. Beide Alternativen werden beispielhaft in einer einfachen Anwendung gezeigt, in der drei Überstromschutzvorrichtungen in Reihe geschaltet sind. I> I> I> xx05000129.vsd IEC05000129 V1 DE Abb. 467: Drei Überstromschutzvorrichtungen in Reihe geschaltet Technisches Referenzhandbuch...
Seite 986 Stage 2 Stage 2 Stage 1 Stage 1 Stage 1 Fehlerpunktposition en05000130.vsd IEC05000130 V1 DE Abb. 468: Unabhängige Zeit Überstromkennlinien Zeit Fehlerpunktposition en05000131.vsd IEC05000131 V1 DE Abb. 469: Inverse Zeit Überstromkennlinien mit unabhängiger Überstromstufe Die inversen Zeitkennlinien ermöglichen eine Minimierung der Auslösezeiten, während die Selektivität zwischen den Schutzvorrichtungen dennoch gewährleistet...
Seite 987 Inverse Zeitmerkmale Speiseleitung I> I> Zeitachse en05000132.vsd IEC05000132 V1 DE Abb. 470: Selektivitätsschritte für einen Fehler auf Leitung B1 wobei : Der Fehler ereignet sich Schutzgerät B1 wird ausgelöst Leistungsschalter bei B1 wird geöffnet Schutzgerät A1 wird zurückgesetzt Im untersuchten Fall reagiert das Schutzgerät B1 ohne jegliche beabsichtigte Verzögerung (unverzögert).
Seite 988 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale • Wenn die Gefahr auf wiederkehrende Fehler besteht. Wenn das Überstromrelais in der Nähe der Fehler anspricht und zurückgesetzt wird, besteht die Gefahr der unselektiven Auslösung anderer Schutzgeräte des Systems. • Eine verzögerte Rücksetzung könnte im Fall der automatischen Wiedereinschaltung bei einem Dauerfehler eine beschleunigte Auslösung bewirken.
Seite 989 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale æ ö ç ÷ ç ÷ [ ] = × ç ÷ æ ö ç ÷ ç ÷ è > ø è ø (Gleichung 174) EQUATION1189 V1 DE wobei: p, A, B, C Konstanten sind, die für jeden Kurventyp definiert werden in>...
Seite 990 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale æ ö æ ö å D × ³ × ç ÷ ç ÷ è > ø è ø (Gleichung 177) EQUATION1192 V1 DE wobei: j = 1 der erste Schutzausführungszyklus bei Entdeckung eines Fehlers ist, d. h. wenn >...
Seite 991: Die Stromabhängigen Verzögerungskurven Für Die Iec-Kennzeichen Werden Gemäß Tabelle
Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale Tabelle 620: Stromabhängige Verzögerungskurven für ANSI/IEEE-Kennzeichen Parameter/Betriebsart 1 = ANSI Extrem stromabhängig 28.2 0.1217 2 = ANSI Sehr stromabhängig 19.61 0.491 3 = ANSI Stromabhängig 0.0086 0.0185 0.02 4 = ANSI Mäßig stromabhängig 0.0515 0.1140 0.02...
Seite 992 Strom en05000133.vsd IEC05000133 V1 DE Abb. 471: Mindestzeitverzögerung für die IEC-Kurven Um der Definition der IEC-Kurven vollständig zu entsprechen, wird als Einstellparameter tMin der Wert verwendet, der der Betriebszeit der gewählten IEC stromabhängigen Kurve für den gemessenen Strom des Zwanzigfachen des eingestellten Stromansprechwerts entspricht.
Seite 993 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale Die Kurve 19 = RD stromabhängig führt zu einer logarithmischen Verzögerung, so wie sie vom Combiflex-Schutz RXIDG verwendet wird. Die Kurve ermöglicht einen hohen Selektivitätsgrad für den empfindlichen Sternpunkterdschlussschutz, wobei auch hochohmige Erdschlussfehler entdeckt werden können. Die Kurve wird von der Gleichung beschrieben: æ...
Seite 994 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale Falls eine ANSI Rücksetzzeit gewählt wird, hängt die Rücksetzzeit von dem Strom nach der Fehlerklärung ab (wenn der Strom unter den definierten Ansprechpegel abzüglich der Hysterese fällt). Die Zeitverzögerung wird gemäß Gleichung rückgesetzt.
Seite 995 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale 21.3 Abhängige Charakteristiken Tabelle 623: Stromabhängige Charakteristiken nach ANSI Funktion Bereich oder Wert Genauigkeit Ansprechkurven: k = 0.05-999 in Stufen von 0.01 falls nicht anders angegeben æ ö ç ÷ × ç ÷...
Seite 996 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale Tabelle 624: Stromabhängige-Charakteristiken nach IEC Funktion Bereich oder Wert Genauigkeit Ansprechkurven: k= (0.05-1.10) in Stufen von 0.01 æ ö ç ÷ × ç ÷ è ø (Gleichung 186) EQUATION1251-SMALL V1 DE I = I measured Verzögerung bis inverse, IEC inverse (0.000-60.000) s...
Seite 997 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale Tabelle 625: Spannugsabhängite Charakteristiken für Zweistufen- Unterspannungsschutz (PUVM, 27) Funktion Bereich oder Wert Genauigkeit Typ-A-Kurve: k= (0.05-1.10) in Stufen Klasse 5 +40 ms von 0.01 æ ö < - ç ÷ è ø...
Seite 998 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale Tabelle 626: Spannungsabhängige Charakteristiken für Zweistufen- Überspannungsschutz (POVM, 59) Funktion Bereich oder Wert Genauigkeit Typ-A-Kurve: k= (0.05-1.10) in Stufen Klasse 5 +40 ms von 0.01 æ ö > ç ÷ è ø >...
Seite 999 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale Tabelle 627: Umkehrzeiteigenschaften für Zweistufen-Überspannungsschutz (POVM, 59N) Funktion Bereich oder Wert Genauigkeit Typ-A-Kurve: k= (0.05-1.10) in Stufen Klasse 5 +40 ms von 0.01 æ ö > ç ÷ è ø > (Gleichung 198) EQUATION1436-SMALL V1 DE U>...
Seite 1000 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale 0.01 I/I> xx05000764.vsd IEC05000764 V1 DE Abb. 472: ANSI – Extrem stromabhängig Technisches Referenzhandbuch...
Seite 1001 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale 0.01 I/I> xx05000765.vsd IEC05000765 V1 DE Abb. 473: ANSI – Sehr stromabhängig Technisches Referenzhandbuch...
Seite 1002 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale 0.01 I/I> xx05000766.vsd IEC05000766 V1 DE Abb. 474: ANSI – Stromabhängig Technisches Referenzhandbuch...
Seite 1003: Mäßig Stromabhängig
Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale 0.01 I/I> xx05000767.vsd IEC05000767 V1 DE Abb. 475: Mäßig stromabhängig Technisches Referenzhandbuch...
Seite 1004 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale 0.05 0.01 I/I> xx05000768.vsd IEC05000768 V1 DE Abb. 476: IEC – Normal stromabhängig 1000 Technisches Referenzhandbuch...
Seite 1005 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale 0.05 0.01 I/I> xx05000769.vsd IEC05000769 V1 DE Abb. 477: Sehr stromabhängig 1001 Technisches Referenzhandbuch...
Seite 1006 Abschnitt 21 1MRK 505 183-UDE B Inverse Zeitmerkmale 0.01 I/I> 0.05 xx05000770.vsd IEC05000770 V1 DE Abb. 478: Extrem stromabhängig 1002 Technisches Referenzhandbuch...
Seite 1007: Abschnitt 22 Glossar
Abschnitt 22 1MRK 505 183-UDE B Glossar Abschnitt 22 Glossar Über dieses Kapitel Das vorliegende Kapitel enthält ein Glossar mit Begriffen, Initialworten und Abkürzungen, die in den technischen Unterlagen von ABB verwendet werden. 22.1 Glossar Wechselstrom A/D Konverter Analog- zu Digitalkonverter ADBS Amplitude der Deadband-Überwachung...
Seite 1008 Abschnitt 22 1MRK 505 183-UDE B Glossar Kombiniertes Bus-Leiterplattenmodul CCITT Consultative Committee for International Telegraph and Telephony (Internationaler Ausschuss von Fernmeldeverwaltungen und -gesellschaften zur Ausarbeitung von Normungsvorschlägen). Ein von den Vereinten Nationen gesponsertes Normierungsgremium innerhalb der International Telecommunications Union. CAN Carrier - Modul CCVT Kapazitiv gekoppelter Spannungswandler Klasse C...
Seite 1009 Abschnitt 22 1MRK 505 183-UDE B Glossar Störungsaufzeichnungsgerät (Disturbance Recorder) DRAM Dynamischer Direktzugriffspeicher Stördatenaufzeichnungsroutine Digitaler Signalprozessor Direktauslösung der Gegenstation EHV-Netzwerk Höchstspannungsnetzwerk Electronic Industries Association Elektromagnetische Kompatibilität Electro Motive Force (Kraft der Elektronenbewegung) Elektromagnetische Interferenz EnFP Endfehlerschutz Elektrostatische Entladung FOX 20 Modulares 20 Kanal Telekommunikationssystem für Sprach-, Daten-, und Schutzsignale FOX 512/515...
Seite 1010 Abschnitt 22 1MRK 505 183-UDE B Glossar International Electrical Committee IEC 60044-6 IEC Standard, Gerätetransformatoren - Teil 6: Anforderungen an schützende Stromtransformatoren für transiente Leistung IEC 60870-5-103 Kommunikationsstandard für Schutzausrüstung. Serielles Master/Slave Protokoll für Punkt-zu-Punkt Kommunikation IEC 61850 Substation Automationskommunikationsstandard IEEE Institute of Electrical and Electronics Engineers IEEE 802.12...
Seite 1011 Abschnitt 22 1MRK 505 183-UDE B Glossar LIB 520 Hochspannungssoftwaremodul Flüssigkristallanzeige LDCM Leitungsdifferenzialkommunikationsmodul Lokales Ermittlungsgerät Licht emittierende Diode LON Netzwerktool Lokales Betriebsnetzwerk Leitungsschutzschalter Mezzanin Carrier-Modul Milli-Ampere Modul Hauptprozessmodul Multifunktionsbussystem. Standardisiertes serielles Bussystem, im Original entwickelt für die Verwendung in Zügen. National Control Centre Numerisches Modul OCO Kreis...
Seite 1012 Abschnitt 22 1MRK 505 183-UDE B Glossar Parametereinstellungstool PT Anteil Potentialtransformator- oder Spannungstransformatoranteil PUTT Bedingte Unterreichweitenübertragungsauslösung RASC Synchrocheck Relais, COMBIFLEX Relais typischer Winkel REVAL Auswertungssoftware RFPP Widerstand für Phase/Phase Fehler RFPE Widerstand für Phase/Erde Fehler RISC Reduziertes Instruktionsset Computer RMS Wert Effektivwert RS422 Eine ausgeglichene serielle Schnittstelle zur Übertragung...
Seite 1013: Unterreichweite
Abschnitt 22 1MRK 505 183-UDE B Glossar Auslösespule Auslösestromkreisüberwachung Übertragungskontrollprotokoll. Gewöhnlich zur Verwendung im Ethernet und Internet. TCP/IP Übertragungskontrollprotokoll über Internetprotokoll. Das de facto Standard Ethernet Protokolleingebunden im 4.2BSD Unix. TCP/IP wurde von DARPA zur Internetarbeit entwickelt und umfasst sowohl die Netzwerkebene als auch Transportebenenprotokolle.
Seite 1014 Abschnitt 22 1MRK 505 183-UDE B Glossar Unterspannung Schwacheinspeislogik Spannungswandler X.21 Eine digitale Signalisierungsschnittstelle wird primär für Telekommunikationsausrüstung verwendet Dreifacher Nullstrom. Oft als Rest- oder Erde-Fehlerstrom angezeigt. Dreifache Nullspannung. Oft als Rest- oder Neutralpunktspannung angegeben 1010 Technisches Referenzhandbuch...
