222

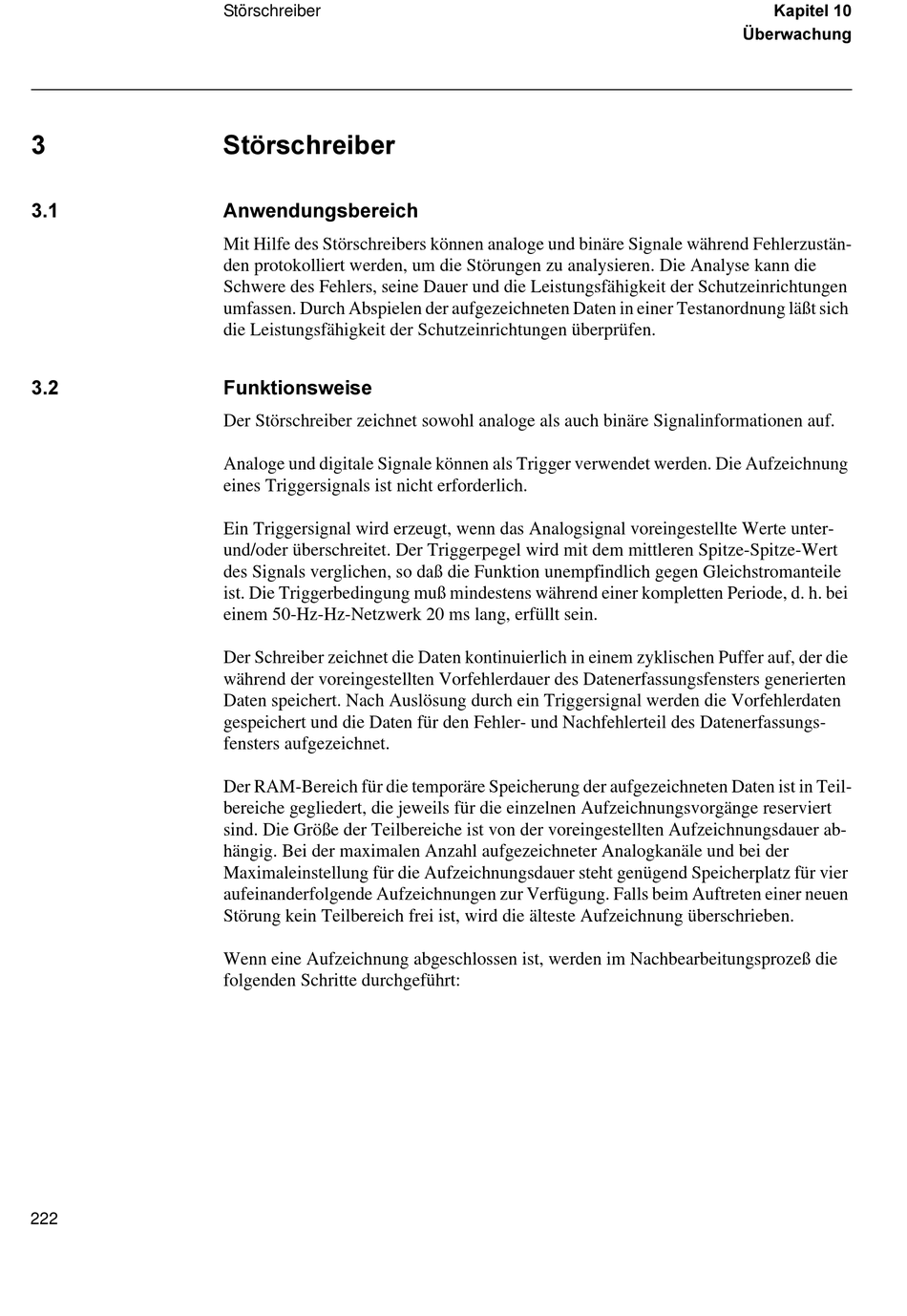

Störschreiber
6W|UVFKUHLEHU
$QZHQGXQJVEHUHLFK
Mit Hilfe des Störschreibers können analoge und binäre Signale während Fehlerzustän-
den protokolliert werden, um die Störungen zu analysieren. Die Analyse kann die
Schwere des Fehlers, seine Dauer und die Leistungsfähigkeit der Schutzeinrichtungen
umfassen. Durch Abspielen der aufgezeichneten Daten in einer Testanordnung läßt sich
die Leistungsfähigkeit der Schutzeinrichtungen überprüfen.
)XQNWLRQVZHLVH
Der Störschreiber zeichnet sowohl analoge als auch binäre Signalinformationen auf.
Analoge und digitale Signale können als Trigger verwendet werden. Die Aufzeichnung
eines Triggersignals ist nicht erforderlich.
Ein Triggersignal wird erzeugt, wenn das Analogsignal voreingestellte Werte unter-
und/oder überschreitet. Der Triggerpegel wird mit dem mittleren Spitze-Spitze-Wert
des Signals verglichen, so daß die Funktion unempfindlich gegen Gleichstromanteile
ist. Die Triggerbedingung muß mindestens während einer kompletten Periode, d. h. bei
einem 50-Hz-Hz-Netzwerk 20 ms lang, erfüllt sein.
Der Schreiber zeichnet die Daten kontinuierlich in einem zyklischen Puffer auf, der die
während der voreingestellten Vorfehlerdauer des Datenerfassungsfensters generierten
Daten speichert. Nach Auslösung durch ein Triggersignal werden die Vorfehlerdaten
gespeichert und die Daten für den Fehler- und Nachfehlerteil des Datenerfassungs-
fensters aufgezeichnet.
Der RAM-Bereich für die temporäre Speicherung der aufgezeichneten Daten ist in Teil-
bereiche gegliedert, die jeweils für die einzelnen Aufzeichnungsvorgänge reserviert
sind. Die Größe der Teilbereiche ist von der voreingestellten Aufzeichnungsdauer ab-
hängig. Bei der maximalen Anzahl aufgezeichneter Analogkanäle und bei der
Maximaleinstellung für die Aufzeichnungsdauer steht genügend Speicherplatz für vier
aufeinanderfolgende Aufzeichnungen zur Verfügung. Falls beim Auftreten einer neuen
Störung kein Teilbereich frei ist, wird die älteste Aufzeichnung überschrieben.
Wenn eine Aufzeichnung abgeschlossen ist, werden im Nachbearbeitungsprozeß die
folgenden Schritte durchgeführt:
.DSLWHO
hEHUZDFKXQJ
