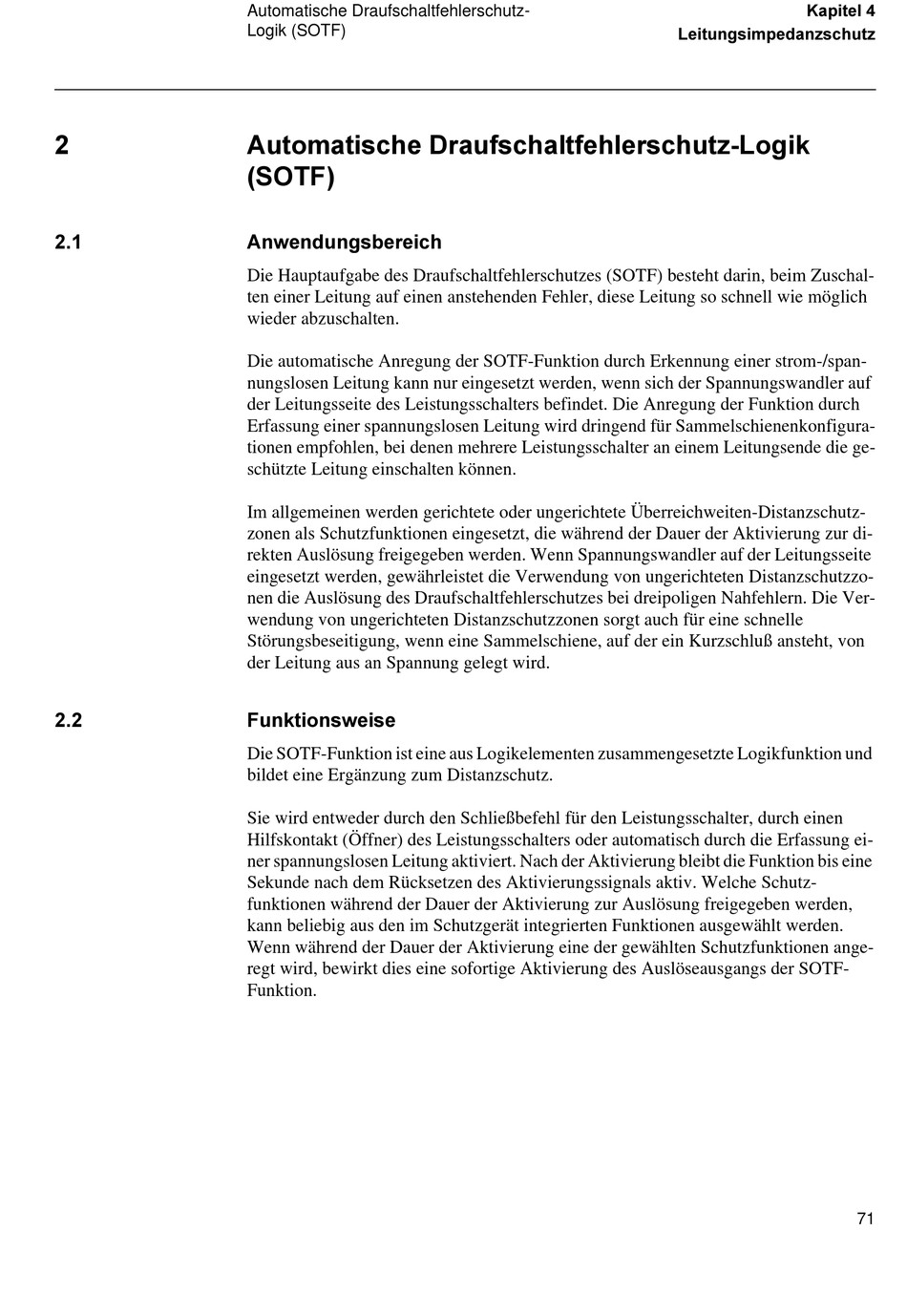

Automatische Draufschaltfehlerschutz-
Logik (SOTF)
$XWRPDWLVFKH 'UDXIVFKDOWIHKOHUVFKXW]/RJLN
627)
$QZHQGXQJVEHUHLFK
Die Hauptaufgabe des Draufschaltfehlerschutzes (SOTF) besteht darin, beim Zuschal-
ten einer Leitung auf einen anstehenden Fehler, diese Leitung so schnell wie möglich
wieder abzuschalten.
Die automatische Anregung der SOTF-Funktion durch Erkennung einer strom-/span-
nungslosen Leitung kann nur eingesetzt werden, wenn sich der Spannungswandler auf
der Leitungsseite des Leistungsschalters befindet. Die Anregung der Funktion durch
Erfassung einer spannungslosen Leitung wird dringend für Sammelschienenkonfigura-
tionen empfohlen, bei denen mehrere Leistungsschalter an einem Leitungsende die ge-
schützte Leitung einschalten können.
Im allgemeinen werden gerichtete oder ungerichtete Überreichweiten-Distanzschutz-
zonen als Schutzfunktionen eingesetzt, die während der Dauer der Aktivierung zur di-
rekten Auslösung freigegeben werden. Wenn Spannungswandler auf der Leitungsseite
eingesetzt werden, gewährleistet die Verwendung von ungerichteten Distanzschutzzo-
nen die Auslösung des Draufschaltfehlerschutzes bei dreipoligen Nahfehlern. Die Ver-
wendung von ungerichteten Distanzschutzzonen sorgt auch für eine schnelle
Störungsbeseitigung, wenn eine Sammelschiene, auf der ein Kurzschluß ansteht, von
der Leitung aus an Spannung gelegt wird.
)XQNWLRQVZHLVH
Die SOTF-Funktion ist eine aus Logikelementen zusammengesetzte Logikfunktion und
bildet eine Ergänzung zum Distanzschutz.
Sie wird entweder durch den Schließbefehl für den Leistungsschalter, durch einen
Hilfskontakt (Öffner) des Leistungsschalters oder automatisch durch die Erfassung ei-
ner spannungslosen Leitung aktiviert. Nach der Aktivierung bleibt die Funktion bis eine
Sekunde nach dem Rücksetzen des Aktivierungssignals aktiv. Welche Schutz-
funktionen während der Dauer der Aktivierung zur Auslösung freigegeben werden,
kann beliebig aus den im Schutzgerät integrierten Funktionen ausgewählt werden.
Wenn während der Dauer der Aktivierung eine der gewählten Schutzfunktionen ange-
regt wird, bewirkt dies eine sofortige Aktivierung des Auslöseausgangs der SOTF-
Funktion.
