168

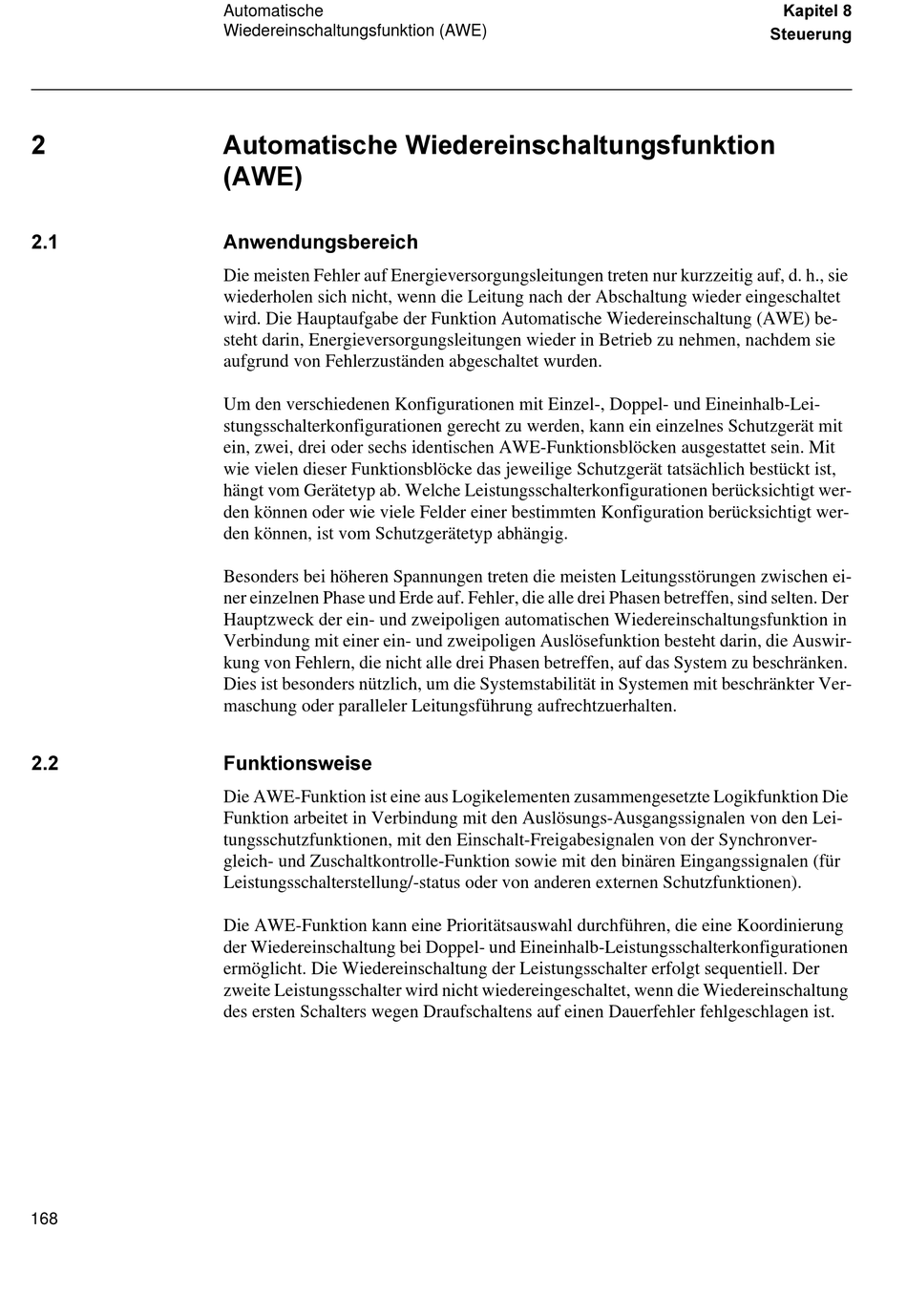

Automatische
Wiedereinschaltungsfunktion (AWE)
$XWRPDWLVFKH :LHGHUHLQVFKDOWXQJVIXQNWLRQ
$:(
$QZHQGXQJVEHUHLFK
Die meisten Fehler auf Energieversorgungsleitungen treten nur kurzzeitig auf, d. h., sie
wiederholen sich nicht, wenn die Leitung nach der Abschaltung wieder eingeschaltet
wird. Die Hauptaufgabe der Funktion Automatische Wiedereinschaltung (AWE) be-
steht darin, Energieversorgungsleitungen wieder in Betrieb zu nehmen, nachdem sie
aufgrund von Fehlerzuständen abgeschaltet wurden.
Um den verschiedenen Konfigurationen mit Einzel-, Doppel- und Eineinhalb-Lei-
stungsschalterkonfigurationen gerecht zu werden, kann ein einzelnes Schutzgerät mit
ein, zwei, drei oder sechs identischen AWE-Funktionsblöcken ausgestattet sein. Mit
wie vielen dieser Funktionsblöcke das jeweilige Schutzgerät tatsächlich bestückt ist,
hängt vom Gerätetyp ab. Welche Leistungsschalterkonfigurationen berücksichtigt wer-
den können oder wie viele Felder einer bestimmten Konfiguration berücksichtigt wer-
den können, ist vom Schutzgerätetyp abhängig.
Besonders bei höheren Spannungen treten die meisten Leitungsstörungen zwischen ei-
ner einzelnen Phase und Erde auf. Fehler, die alle drei Phasen betreffen, sind selten. Der
Hauptzweck der ein- und zweipoligen automatischen Wiedereinschaltungsfunktion in
Verbindung mit einer ein- und zweipoligen Auslösefunktion besteht darin, die Auswir-
kung von Fehlern, die nicht alle drei Phasen betreffen, auf das System zu beschränken.
Dies ist besonders nützlich, um die Systemstabilität in Systemen mit beschränkter Ver-
maschung oder paralleler Leitungsführung aufrechtzuerhalten.
)XQNWLRQVZHLVH
Die AWE-Funktion ist eine aus Logikelementen zusammengesetzte Logikfunktion Die
Funktion arbeitet in Verbindung mit den Auslösungs-Ausgangssignalen von den Lei-
tungsschutzfunktionen, mit den Einschalt-Freigabesignalen von der Synchronver-
gleich- und Zuschaltkontrolle-Funktion sowie mit den binären Eingangssignalen (für
Leistungsschalterstellung/-status oder von anderen externen Schutzfunktionen).
Die AWE-Funktion kann eine Prioritätsauswahl durchführen, die eine Koordinierung
der Wiedereinschaltung bei Doppel- und Eineinhalb-Leistungsschalterkonfigurationen
ermöglicht. Die Wiedereinschaltung der Leistungsschalter erfolgt sequentiell. Der
zweite Leistungsschalter wird nicht wiedereingeschaltet, wenn die Wiedereinschaltung
des ersten Schalters wegen Draufschaltens auf einen Dauerfehler fehlgeschlagen ist.
.DSLWHO
6WHXHUXQJ
