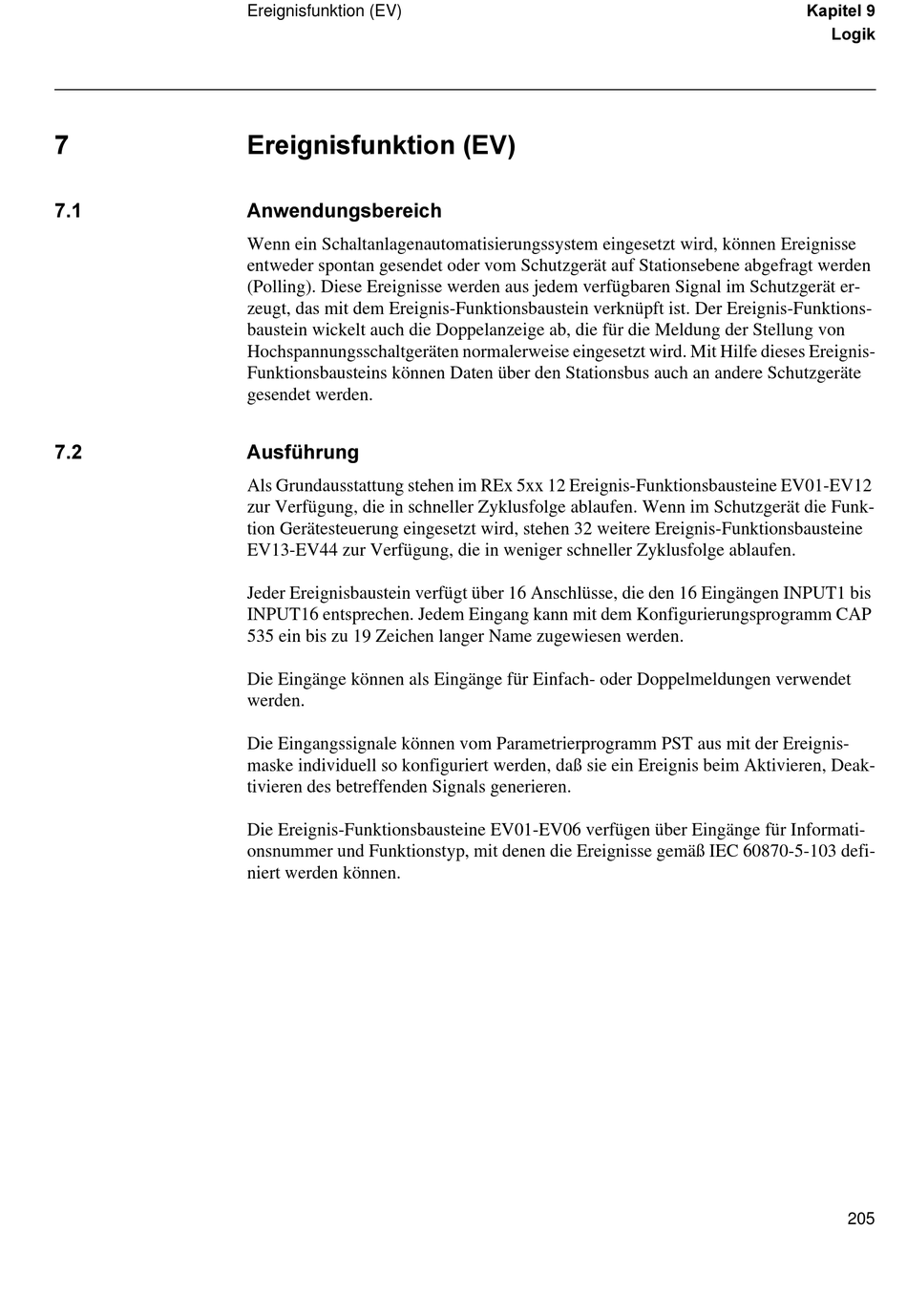

Ereignisfunktion (EV)
(UHLJQLVIXQNWLRQ (9
$QZHQGXQJVEHUHLFK
Wenn ein Schaltanlagenautomatisierungssystem eingesetzt wird, können Ereignisse
entweder spontan gesendet oder vom Schutzgerät auf Stationsebene abgefragt werden
(Polling). Diese Ereignisse werden aus jedem verfügbaren Signal im Schutzgerät er-
zeugt, das mit dem Ereignis-Funktionsbaustein verknüpft ist. Der Ereignis-Funktions-
baustein wickelt auch die Doppelanzeige ab, die für die Meldung der Stellung von
Hochspannungsschaltgeräten normalerweise eingesetzt wird. Mit Hilfe dieses Ereignis-
Funktionsbausteins können Daten über den Stationsbus auch an andere Schutzgeräte
gesendet werden.
$XVIKUXQJ
Als Grundausstattung stehen im REx 5xx 12 Ereignis-Funktionsbausteine EV01-EV12
zur Verfügung, die in schneller Zyklusfolge ablaufen. Wenn im Schutzgerät die Funk-
tion Gerätesteuerung eingesetzt wird, stehen 32 weitere Ereignis-Funktionsbausteine
EV13-EV44 zur Verfügung, die in weniger schneller Zyklusfolge ablaufen.
Jeder Ereignisbaustein verfügt über 16 Anschlüsse, die den 16 Eingängen INPUT1 bis
INPUT16 entsprechen. Jedem Eingang kann mit dem Konfigurierungsprogramm CAP
535 ein bis zu 19 Zeichen langer Name zugewiesen werden.
Die Eingänge können als Eingänge für Einfach- oder Doppelmeldungen verwendet
werden.
Die Eingangssignale können vom Parametrierprogramm PST aus mit der Ereignis-
maske individuell so konfiguriert werden, daß sie ein Ereignis beim Aktivieren, Deak-
tivieren des betreffenden Signals generieren.
Die Ereignis-Funktionsbausteine EV01-EV06 verfügen über Eingänge für Informati-
onsnummer und Funktionstyp, mit denen die Ereignisse gemäß IEC 60870-5-103 defi-
niert werden können.
.DSLWHO
/RJLN
205
