Dort den Zweig Observation Menu öffnen.
b
✓
Die in der IODD enthaltenen Prüfoptionen werden angezeigt.

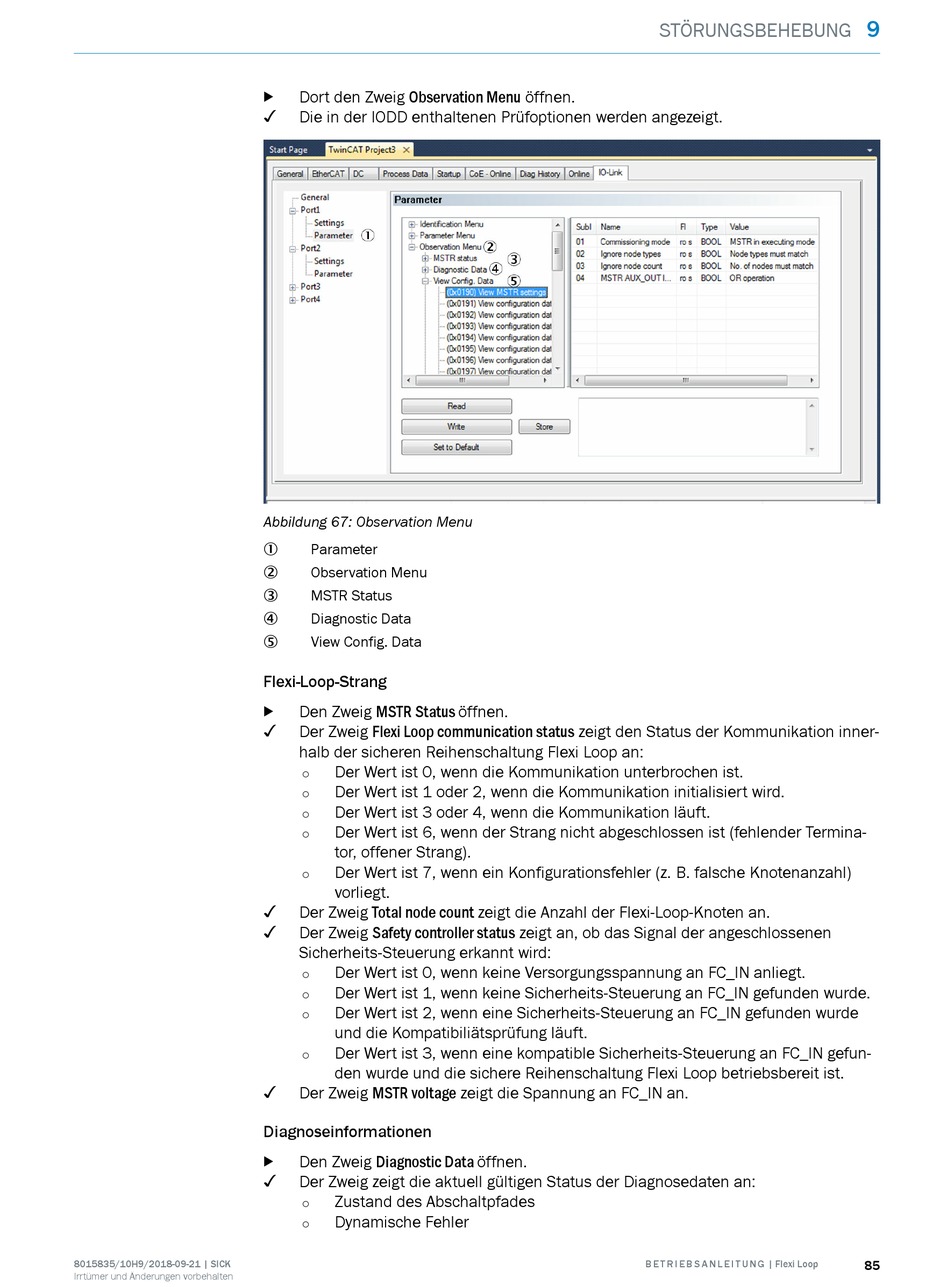

Abbildung 67: Observation Menu
Parameter
1

Observation Menu

2
MSTR Status
3
Diagnostic Data
4
View Config. Data
5
Flexi-Loop-Strang
Den Zweig MSTR Status öffnen.
b
✓
Der Zweig Flexi Loop communication status zeigt den Status der Kommunikation inner‐
halb der sicheren Reihenschaltung Flexi Loop an:
Der Wert ist 0, wenn die Kommunikation unterbrochen ist.
°
Der Wert ist 1 oder 2, wenn die Kommunikation initialisiert wird.
°
Der Wert ist 3 oder 4, wenn die Kommunikation läuft.
°
Der Wert ist 6, wenn der Strang nicht abgeschlossen ist (fehlender Termina‐
°
tor, offener Strang).
Der Wert ist 7, wenn ein Konfigurationsfehler (z. B. falsche Knotenanzahl)
°
vorliegt.
✓
Der Zweig Total node count zeigt die Anzahl der Flexi-Loop-Knoten an.
✓
Der Zweig Safety controller status zeigt an, ob das Signal der angeschlossenen
Sicherheits-Steuerung erkannt wird:
Der Wert ist 0, wenn keine Versorgungsspannung an FC_IN anliegt.
°
Der Wert ist 1, wenn keine Sicherheits-Steuerung an FC_IN gefunden wurde.
°
Der Wert ist 2, wenn eine Sicherheits-Steuerung an FC_IN gefunden wurde
°
und die Kompatibiliätsprüfung läuft.
Der Wert ist 3, wenn eine kompatible Sicherheits-Steuerung an FC_IN gefun‐
°
den wurde und die sichere Reihenschaltung Flexi Loop betriebsbereit ist.
✓
Der Zweig MSTR voltage zeigt die Spannung an FC_IN an.
Diagnoseinformationen
Den Zweig Diagnostic Data öffnen.
b
✓
Der Zweig zeigt die aktuell gültigen Status der Diagnosedaten an:
Zustand des Abschaltpfades
°
Dynamische Fehler
°
