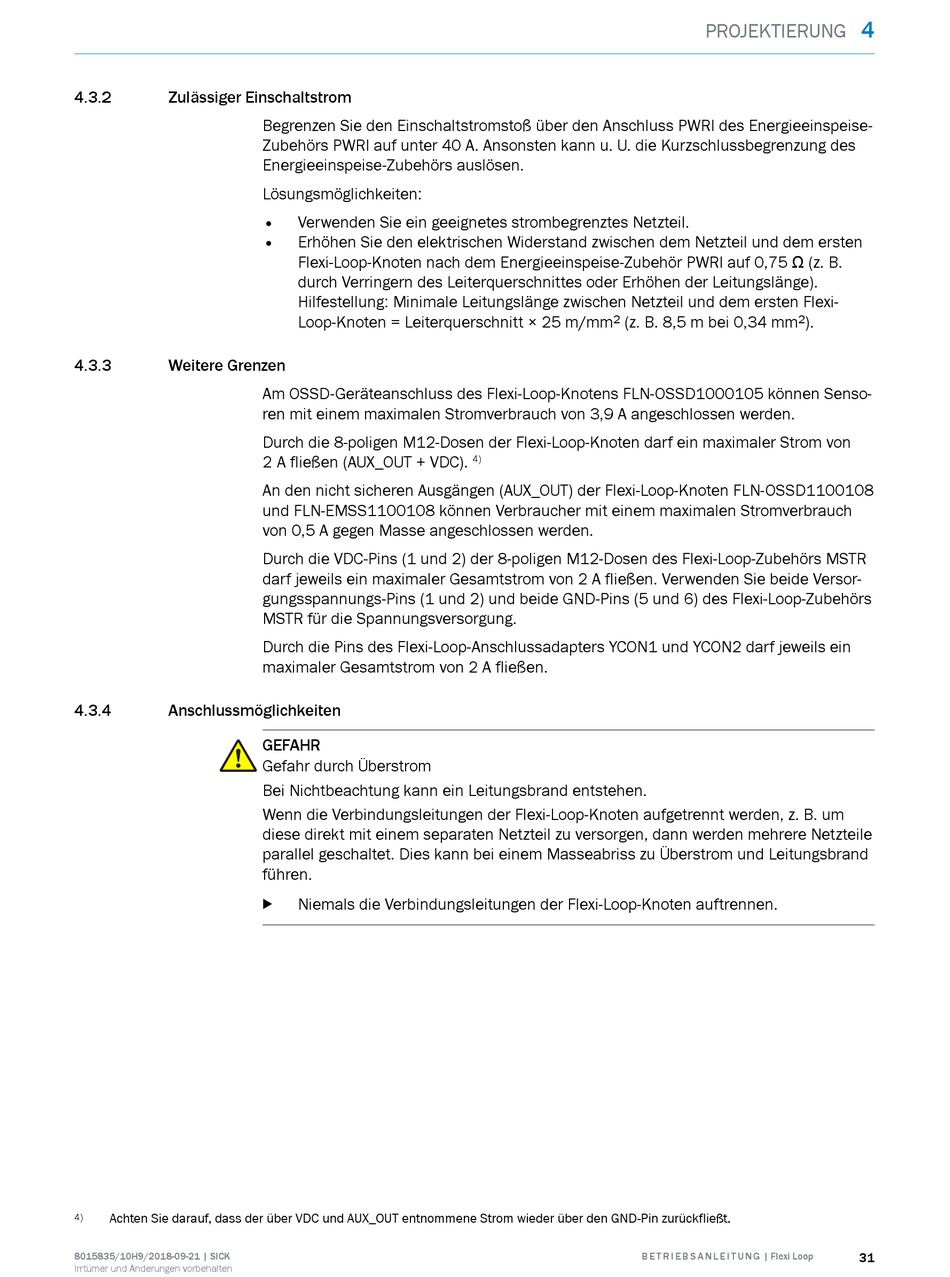

4.3.2 Zulässiger Einschaltstrom
4.3.3

Weitere Grenzen

4.3.4 Anschlussmöglichkeiten
Achten Sie darauf, dass der über VDC und AUX_OUT entnommene Strom wieder über den GND-Pin zurückfließt.
4)
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
Begrenzen Sie den Einschaltstromstoß über den Anschluss PWRI des Energieeinspeise-
Zubehörs PWRI auf unter 40 A. Ansonsten kann u. U. die Kurzschlussbegrenzung des
Energieeinspeise-Zubehörs auslösen.
Lösungsmöglichkeiten:
• Verwenden Sie ein geeignetes strombegrenztes Netzteil.
• Erhöhen Sie den elektrischen Widerstand zwischen dem Netzteil und dem ersten
Flexi-Loop-Knoten nach dem Energieeinspeise-Zubehör PWRI auf 0,75 Ω (z. B.
durch Verringern des Leiterquerschnittes oder Erhöhen der Leitungslänge).
Hilfestellung: Minimale Leitungslänge zwischen Netzteil und dem ersten Flexi-
Loop-Knoten = Leiterquerschnitt × 25 m/mm
Am OSSD-Geräteanschluss des Flexi-Loop-Knotens FLN-OSSD1000105 können Senso‐
ren mit einem maximalen Stromverbrauch von 3,9 A angeschlossen werden.
Durch die 8-poligen M12-Dosen der Flexi-Loop-Knoten darf ein maximaler Strom von
2 A fließen (AUX_OUT + VDC).
An den nicht sicheren Ausgängen (AUX_OUT) der Flexi-Loop-Knoten FLN-OSSD1100108
und FLN-EMSS1100108 können Verbraucher mit einem maximalen Stromverbrauch
von 0,5 A gegen Masse angeschlossen werden.
Durch die VDC-Pins (1 und 2) der 8-poligen M12-Dosen des Flexi-Loop-Zubehörs MSTR
darf jeweils ein maximaler Gesamtstrom von 2 A fließen. Verwenden Sie beide Versor‐
gungsspannungs-Pins (1 und 2) und beide GND-Pins (5 und 6) des Flexi-Loop-Zubehörs
MSTR für die Spannungsversorgung.
Durch die Pins des Flexi-Loop-Anschlussadapters YCON1 und YCON2 darf jeweils ein
maximaler Gesamtstrom von 2 A fließen.
GEFAHR
Gefahr durch Überstrom
Bei Nichtbeachtung kann ein Leitungsbrand entstehen.
Wenn die Verbindungsleitungen der Flexi-Loop-Knoten aufgetrennt werden, z. B. um
diese direkt mit einem separaten Netzteil zu versorgen, dann werden mehrere Netzteile
parallel geschaltet. Dies kann bei einem Masseabriss zu Überstrom und Leitungsbrand
führen.
Niemals die Verbindungsleitungen der Flexi-Loop-Knoten auftrennen.
b
(z. B. 8,5 m bei 0,34 mm
2
4)
